化学プラントのP&IDでは、配管は一本の線で描かれます。しかし、現場にある配管は線ではありません。
内部の圧力に耐える管があり、流れを曲げる継手、止める弁、状態を測る計器、重量を受ける支持装置があります。運転温度が変われば配管は伸び、流れが乱れれば振動し、施工後には試験と洗浄が必要です。さらに、弁を操作できること、機器を分解できること、漏れや腐食を点検できることまで設計に含まれます。
配管設計とは、管を引く作業ではなく、流体条件、機械強度、空間、施工、運転、保全を一つの設備にまとめる仕事です。
この記事では、配管がどのような順番で具体化されるのかを全体地図として示します。個別の計算や部品選定は関連記事で深掘りします。

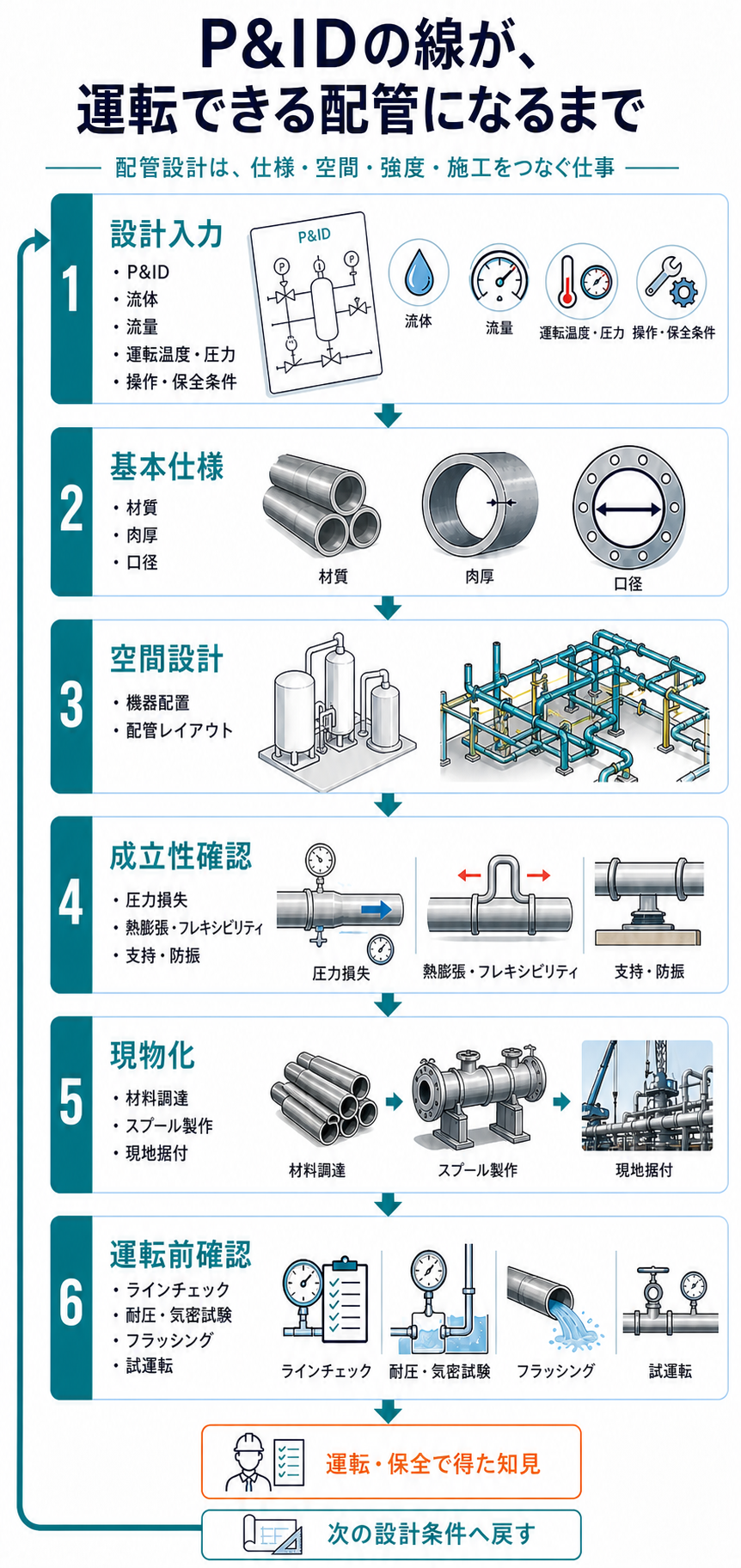

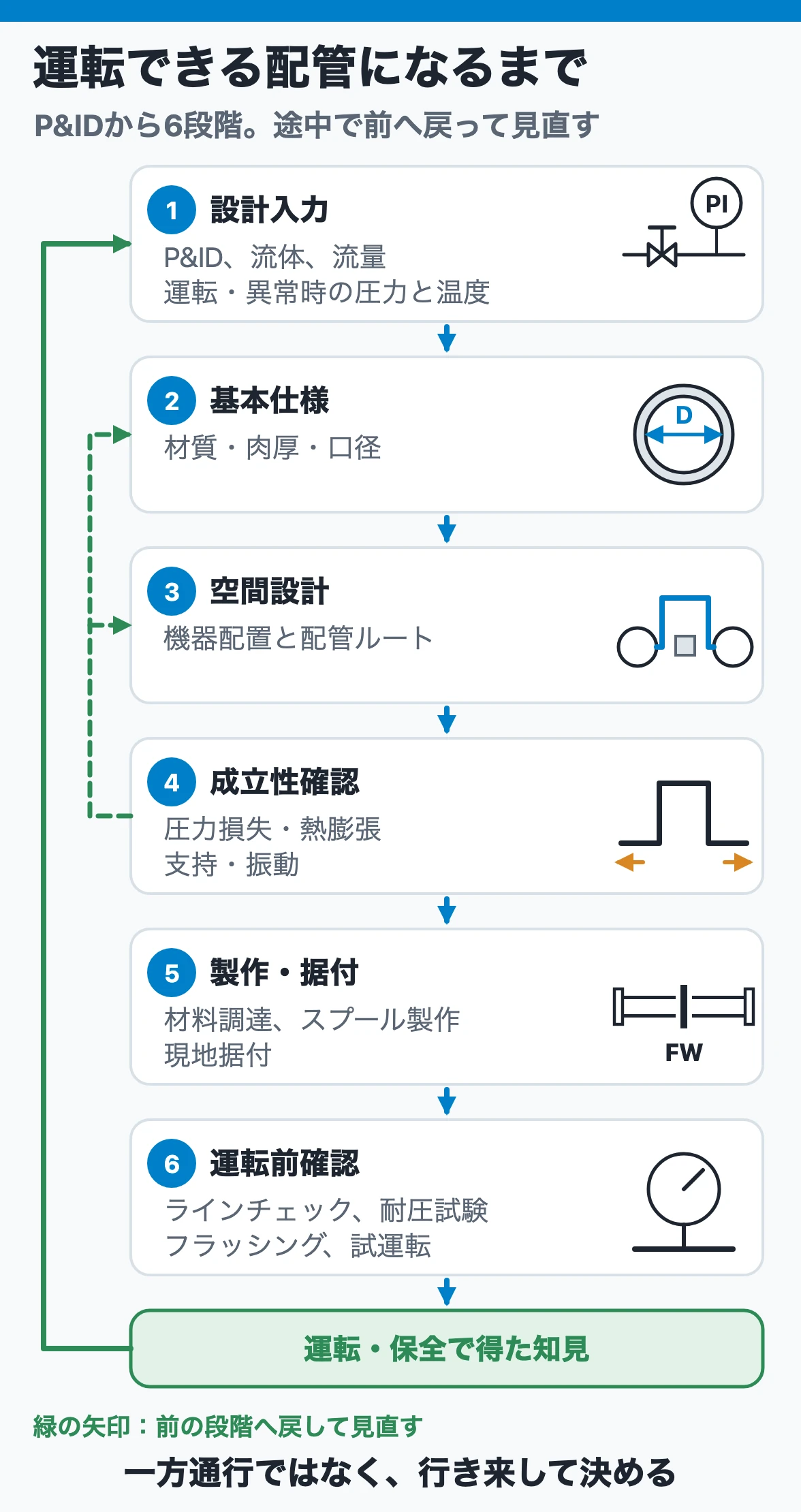

まず結論：配管は6段階で具体化される
配管は、おおむね次の流れで現物になります。
- 設計入力をそろえる
- 材質・肉厚・口径などの基本仕様を決める
- 機器配置に合わせて配管ルートを計画する
- 圧力損失、熱膨張、支持、振動などの成立性を確認する
- 材料を調達し、スプールを製作して現地へ据え付ける
- ラインチェック、試験、フラッシング、試運転で確認する
ただし、これは一方向の一本道ではありません。圧力損失が大きければ口径やルートを戻して見直し、熱応力が大きければレイアウトや支持を変更します。施工や試運転で得た知見は、次の設計条件や標準へ戻します。
配管設計者が各段階で何を受け取り、何を決め、何を次工程へ渡すかは、「配管設計の仕事の流れ」で詳しく解説しています。
読者別の入口
製造・保全から読む人
現場で「流れない」「漏れる」「揺れる」「音がする」と感じたとき、原因は目の前の部品だけとは限りません。口径、配管ルート、支持位置、弁形式、運転操作、気液の滞留などが連鎖して症状になります。
まず「配管システムとは」で配管の構成要素をつかみ、「配管図面の読み方」で図面の役割を理解した後、症状に近い記事へ進むと全体を見失いにくくなります。症状から原因を絞るときは「配管トラブルの逆引き」、漏れや減肉を壊れ方から見分けるときは「配管はどう壊れるか」が入口になります。
プロセス設計・生産技術から読む人
プロセス側が渡す流量、圧力、温度、物性、制御方針は、材質、口径、圧力損失、弁、保温、支持へ影響します。通常運転点だけでなく、起動、停止、閉塞、最大流量、最小流量、洗浄、パージなども設計入力です。
まず「P&IDとライン番号の読み方」でP&IDとライン番号を確認し、「ラインリストと配管クラス」へ進みます。
配管設計から読む人
個別計算が正しくても、境界条件や他部門との取り合いが間違っていれば、配管全体は成立しません。設計レビューでは、材質・口径・肉厚だけでなく、ノズル荷重、熱変位、支持摩擦、操作空間、搬入、試験境界までを確認します。
レイアウトは「配管レイアウトの4原則」から、熱膨張・支持は「配管は温度でどれだけ伸びるか」から読み進めてください。
第1段階：設計入力をそろえる

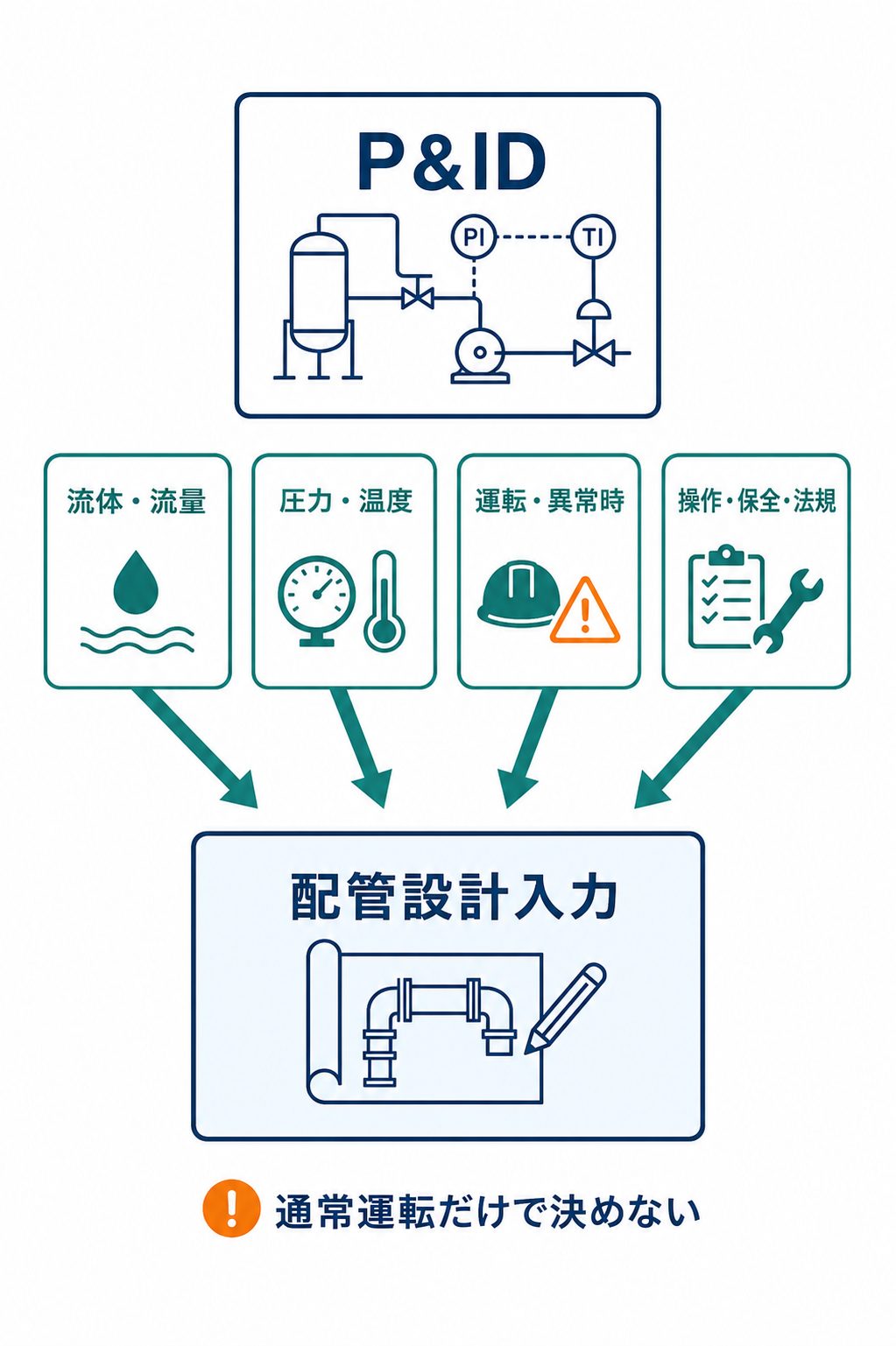

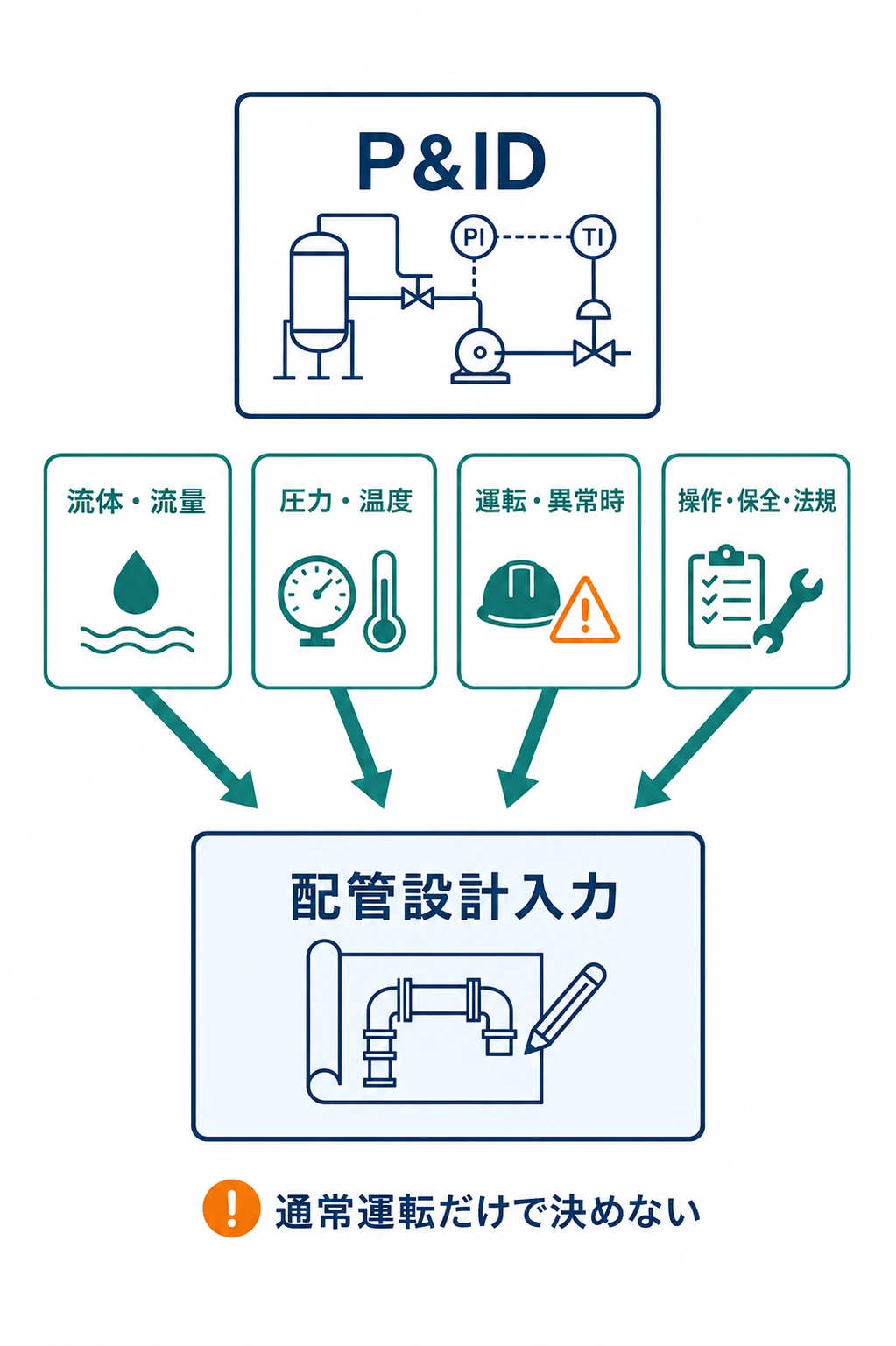

配管設計の出発点はP&IDですが、P&IDだけでは設計できません。少なくとも次の情報が必要です。
- 流体の種類、組成、腐食性、毒性、可燃性
- 通常、最大、最小の流量
- 運転圧力・運転温度と、その変動範囲
- 設計圧力・設計温度を決めるための異常条件
- 気体、液体、二相、スラリーなどの状態
- 起動、停止、暖機、洗浄、パージ、ブローの方法
- 弁や計器の操作頻度
- 点検、分解、交換に必要な空間
- 適用する法令、規格、社内標準

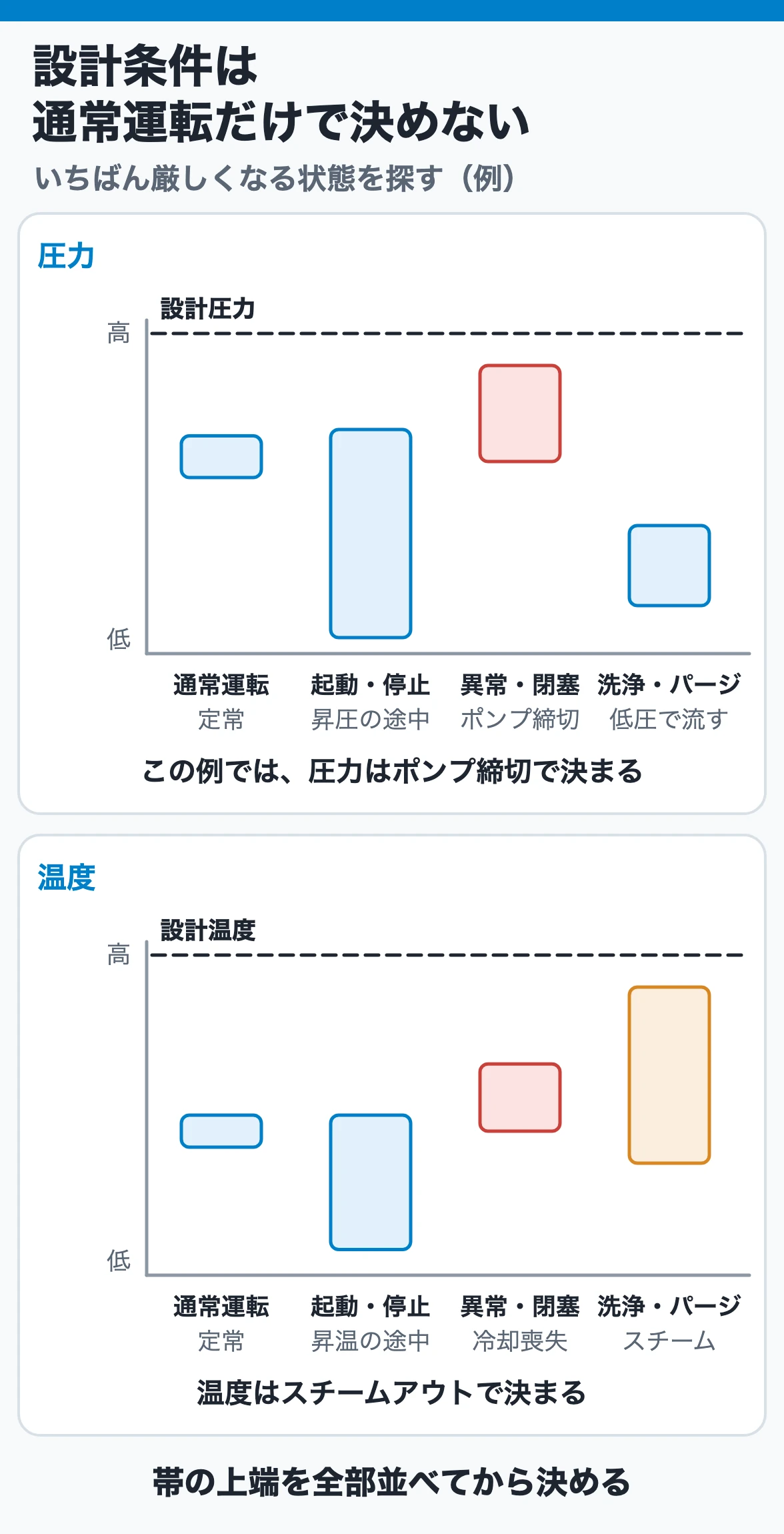

ここで重要なのは、運転圧力と設計圧力、運転温度と設計温度を同じものとして扱わないことです。設計条件は、通常運転だけでなく、起動停止、閉塞、熱源・冷却源の喪失、ポンプ締切りなど、合理的に想定する状態を検討して決めます。
詳しくは「P&IDとライン番号の読み方」「ラインリストと配管クラス」「設計圧力・設計温度の決め方」で解説しています。
第2段階：材質・肉厚・口径を決める
基本仕様の中心は、材質、肉厚、口径です。この3つは独立していません。
材質は、流体との適合性、温度、圧力、腐食、脆化、施工性、調達性から絞ります。肉厚は、内圧に必要な計算厚さだけでなく、腐れ代や製造上の負の公差などを考慮し、実際に入手できるスケジュールへ落とし込みます。口径は、流量から計算した流速だけでなく、圧力損失、騒音、侵食、沈降、経済性、制御性から決めます。
「材質を決めてから口径を決めれば終わり」ではありません。口径が変われば肉厚、重量、支持間隔、熱応力、弁やフランジの価格まで変わります。
材質は「配管材料の選び方」「炭素鋼配管の使い分け」「ステンレス・高合金配管の選び方」「樹脂・FRP・ライニング配管の選び方」、腐食は「配管の腐食メカニズムと防食設計」、肉厚は「呼び径とスケジュール番号」「配管の必要肉厚を計算する」、口径は「配管口径はこう決める」「配管流速の決め方」、弁は「バルブの選び方」「仕切弁（ゲート弁）」「玉形弁（グローブ弁）」「ボール弁」「逆止弁の選び方」「調節弁の選定とサイジング」で解説しています。
第3段階：空間の中に配管を置く
配管レイアウトでは、P&IDの接続関係を、実際の三次元空間へ変換します。

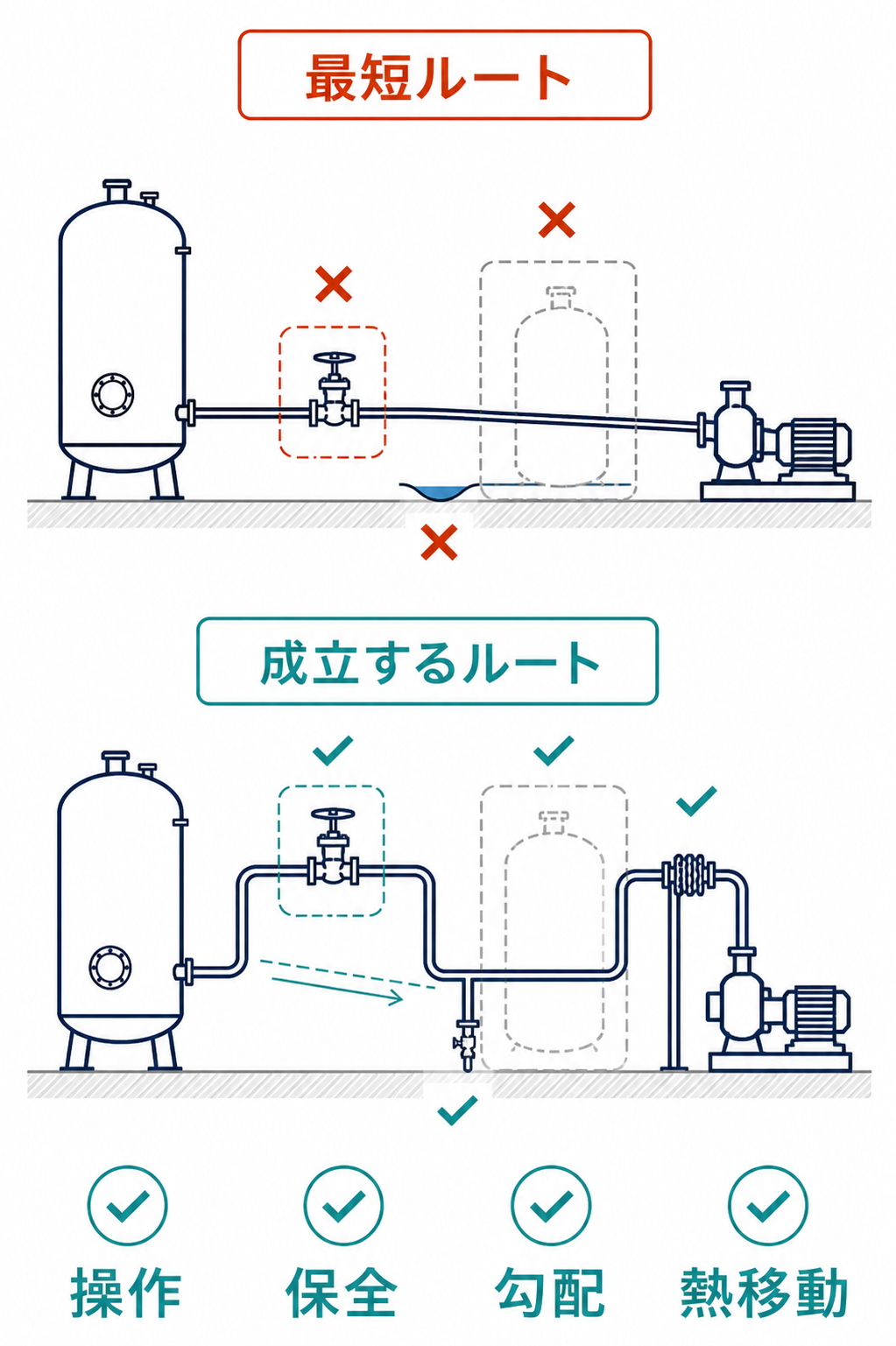

最短ルートが最良とは限りません。短くして圧力損失と材料費を減らしても、弁が操作できない、機器を分解できない、ドレンが抜けない、熱膨張を逃がせない配管では成立しません。
レイアウトでは、少なくとも次を同時に考えます。
- 機器の性能を妨げない流れ方
- 高点のベント、低点のドレン、必要な勾配
- 操作員が弁・計器へ安全に接近できること
- 機器、弁、ストレーナ、計器を取り外せること
- 建屋、架構、電気、計装、空調、道路との干渉
- 熱膨張で動く方向と、支持・拘束する方向
- 工場製作できるスプール分割と現地溶接位置
- 将来の増設や改造余地
詳しくは「配管レイアウトの4原則」「ポンプまわりの配管レイアウト」「塔・槽・熱交換器・調節弁まわりの配管」「ベント・ドレン・勾配の設計」「蒸気・ドレン配管とスチームトラップ」「バルブ・計器の操作性とメンテナンス空間」「パイプラックと配管ルート」で解説しています。
第4段階：その配管が成立するか確認する
ルートが描けても、設計は終わりません。代表的な確認は次のとおりです。
圧力損失
必要流量を流したとき、供給側と受入側の圧力差で流せるかを確認します。直管だけでなく、エルボ、ティー、弁、ストレーナ、流量計などの損失も含めます。
詳しくは「配管の圧力損失計算」「管摩擦係数の求め方」「エルボ・ティー・バルブの圧力損失」「ガス・蒸気配管の圧力損失」「重力流れ・低差圧配管の設計」「二相流・スラリー配管の設計入門」で解説しています。
熱膨張とフレキシビリティ
配管は温度変化で伸び縮みします。両端を強く拘束すると、配管や機器ノズルに大きな反力が生じます。ループやオフセットで柔らかくする方法、支持位置、摩擦、機器許容荷重を一体で検討します。
詳しくは「配管は温度でどれだけ伸びるか」「配管フレキシビリティ」「配管応力の基礎」で解説しています。
重量、支持、振動
管、流体、保温材、弁などの重量を支持しつつ、熱移動を必要以上に拘束しない支持計画が必要です。回転機の振動、圧力脈動、二相流、弁操作による過渡現象も確認対象です。
詳しくは「配管サポートの選び方」「スプリングハンガ・コンスタントハンガ」で解説しています。運転中に続く振動の原因の切り分けは「配管振動の原因を切り分ける」、弁操作やポンプ停止で起きる圧力波は「ウォーターハンマーと過渡現象」、その圧力上昇の見積りは「ウォーターハンマーの計算」、伸縮継手で熱変位を吸収するときの推力とアンカーは「ベローズ・伸縮継手・フレキシブルホース」で扱っています。
これらの検討結果によって、口径、肉厚、ルート、支持位置が前段階へ戻されます。

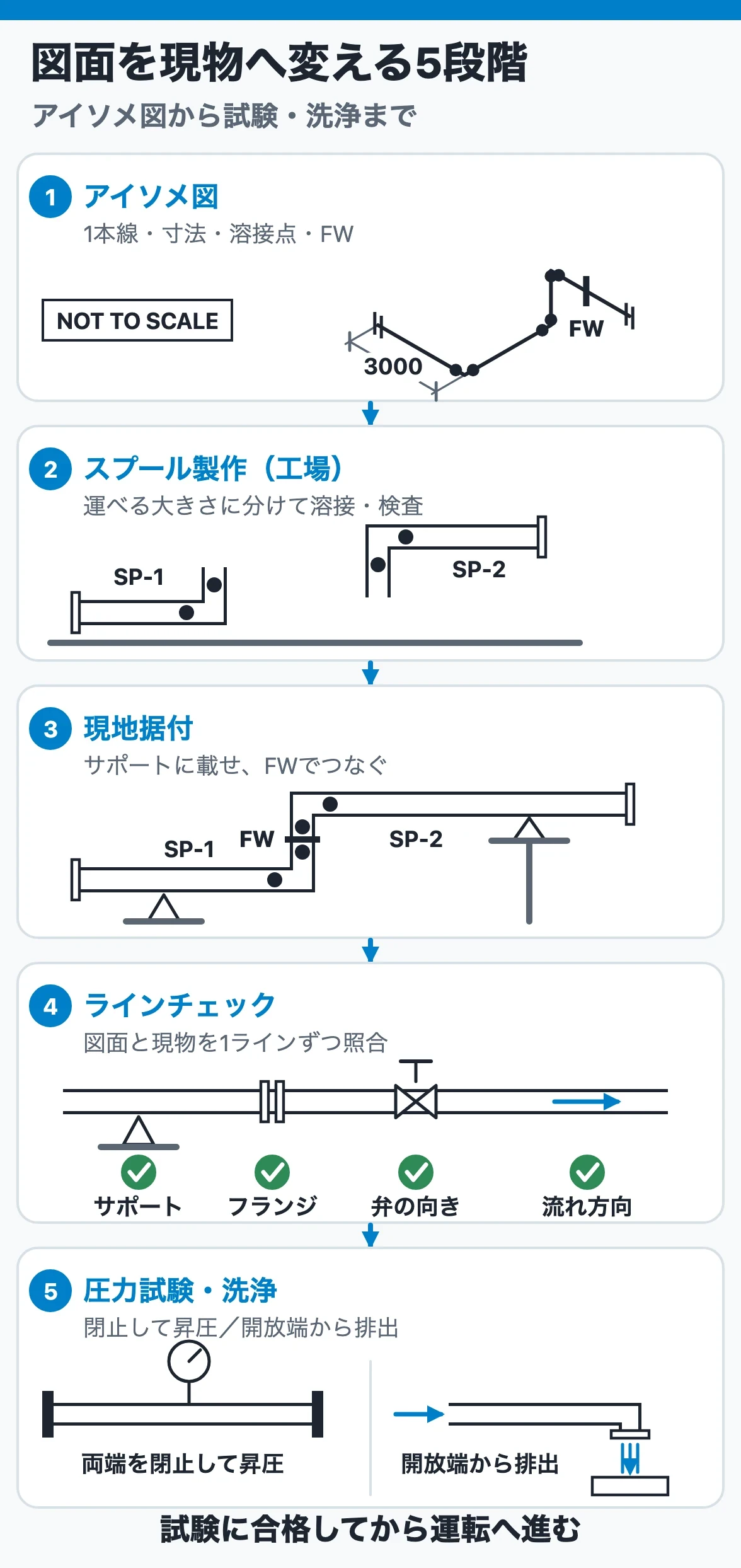

第5段階：図面を現物へ変える

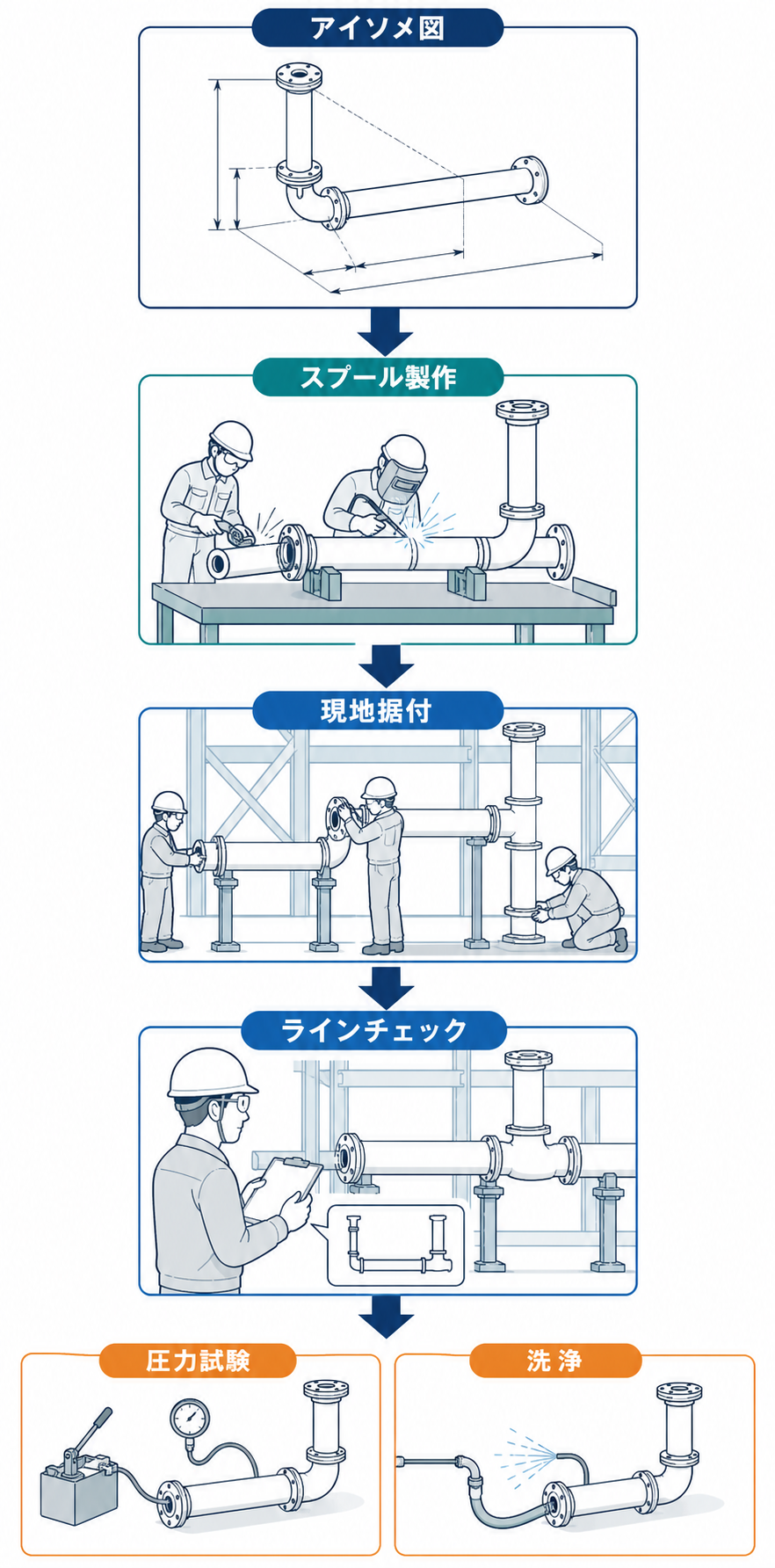

配管レイアウトが固まると、アイソメ図、サポート図、材料集計などへ展開されます。材料を調達し、工場や仮設ヤードでスプールを製作し、現地で据え付けます。
設計者が考えるべきなのは完成形だけではありません。
- スプールを輸送・搬入できるか
- 現地溶接部へ作業員と検査機器が届くか
- 溶接収縮や据付誤差をどこで吸収するか
- 仮支持から本支持へ安全に移行できるか
- 機器へ無理な力をかけずに接続できるか
施工しにくい設計は、現地での無理な修正や品質低下につながります。
図面と接続部については「配管図面の読み方」「配管の接続方法」「管継手と配管溶接」「フランジの規格と呼び圧力」「ガスケット選定とボルト締付け」で解説しています。スプールの製作から溶接・非破壊検査・据付までの工程は「配管製作と現地施工」で解説しています。
第6段階：運転前に確認する
据付後は、図面どおりに完成しているかをライン単位で確認します。これがラインチェックです。その後、試験、洗浄、復旧、試運転へ進みます。
確認対象には、次のような項目があります。
- 配管ルート、口径、材質、弁、計器、流れ方向
- サポート、ガイド、アンカー、スプリングの状態
- 耐圧・気密試験の境界、ベント、ドレン
- フラッシングやブローで異物を排出できる経路
- 試験用の仮設品を撤去し、正規状態へ復旧したか
- 弁の開閉状態、計器の導通、インターロック
- 暖機、昇圧、パージ、ドレン抜きの手順
試験に合格しても、運転可能とは限りません。試運転では、流量、圧力、温度、振動、異音、漏れ、支持の動きなどを確認し、設計条件とのずれを把握します。ラインチェックと試験の進め方は「ラインチェックと耐圧・気密試験」、暖機・昇圧・パージ・ドレン抜きの操作は「配管の試運転と立上げ」で解説しています。
例：タンクから塔へ液を送る配管
タンクからポンプで液を送り、塔へ供給するラインを考えます。
- P&IDから、接続機器、弁、計器、制御方針を確認する
- 流体物性、流量、圧力、温度、腐食性を確認する
- 材質と配管クラスを選び、口径と肉厚を決める

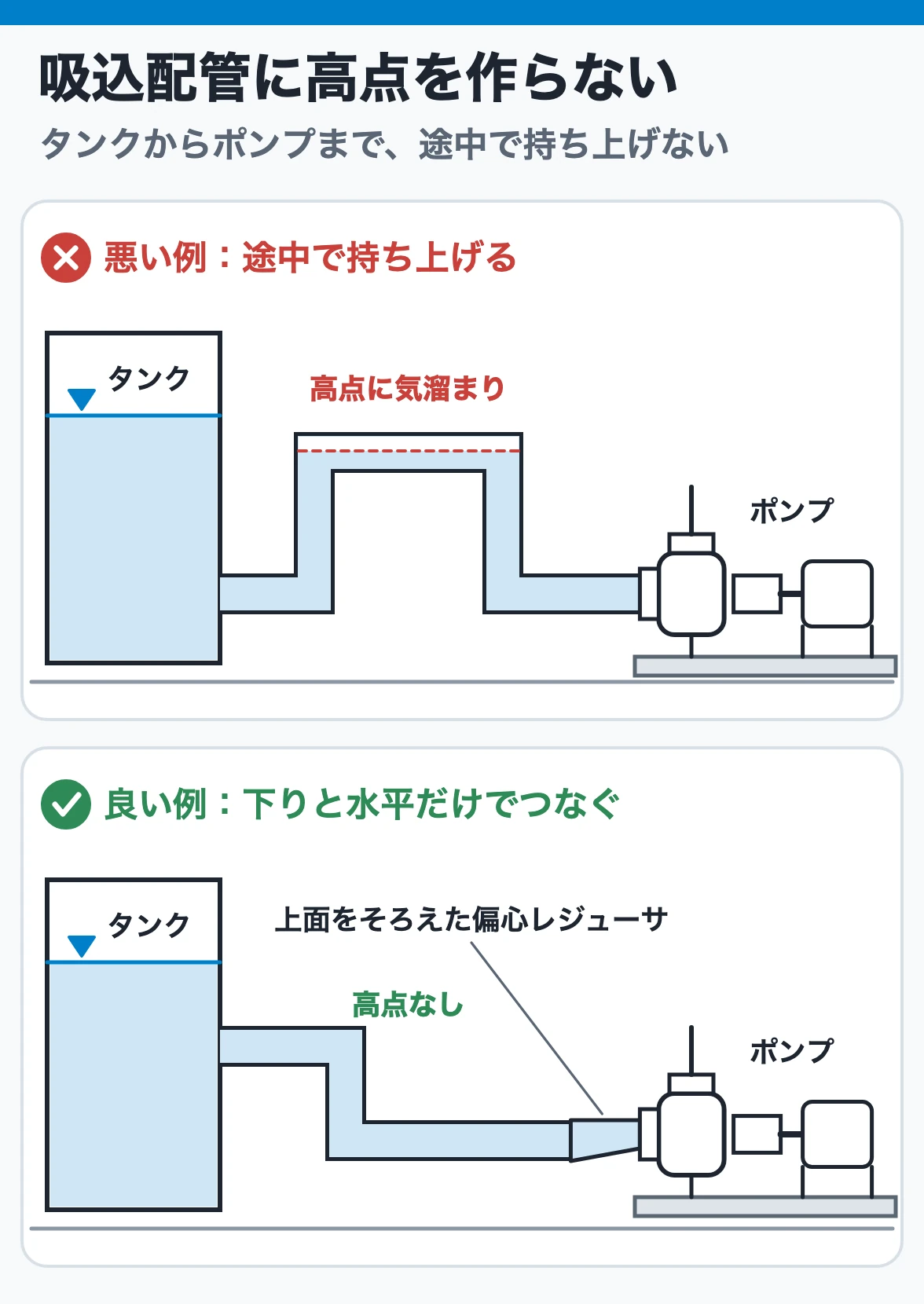

- ポンプ吸込側に気溜まりを作らず、点検できるルートを引く
- 圧力損失とNPSHへの影響を確認する
- 熱移動、機器ノズル荷重、支持を確認する
- ストレーナや弁を清掃・交換できる空間を確保する
- アイソメ図とサポート図へ展開し、施工・試験する
- 試運転で流量、振動、シール部、支持の動きを確認する
途中のどこか一つだけを最適化しても、良い配管にはなりません。たとえば吸込配管を短くしても、偏心レジューサの向きや高点が不適切ならポンプは不安定になります。
製造・保全で確認する5点
- 実際の流れ方向と弁の通常位置を説明できるか
- 高点の気溜まり、低点の液溜まり、閉塞しやすい箇所はないか
- 配管やサポートに新しい変位、振動、打撃音がないか
- 弁、ストレーナ、計器、機器を安全に点検・交換できるか
- 改造、仮設、運転条件変更が図面と設計条件へ反映されているか
まとめ
配管は、設計入力から材質・肉厚・口径を決め、空間に配置し、成立性を確かめ、製作・試験・試運転を経て初めて運転できる設備になります。この全体地図を起点に、各段階の詳しい記事へ進んでください。設計レビューで確認する項目は「配管設計の仕事の流れ」にまとめています。
