パイプラックは、多数の配管を同じ鉄骨上へ載せるための棚ではありません。原料設備、プロセス装置、ユーティリティ設備、製品設備を結ぶプラントの幹線であり、配管支持、熱変位、道路横断、電気・計装、操作通路、将来増設までを同時に受け持つ空間です。
各ラインを一本ずつ最短距離で引いてからラックへ載せると、交差のたびに上下へ逃げる、勾配管が途中で塞がる、熱膨張ループを置けない、増設用の空きが端までつながらないといった問題が生じます。局所的には収まっていても、プラント全体では使いにくい配管になります。
この記事では、パイプラックの通り芯、段数、高さ帯、用途別配列、方向別エレベーション、幅、支持荷重、道路横断、将来増設を決める順序を整理します。具体的な寸法は、法令、道路管理者条件、発注者標準、構造設計、使用車両、保温仕様によって変わるため、古い一般例を一律な基準には使いません。
まず結論：ラックの通り芯と高さ帯を先に決める

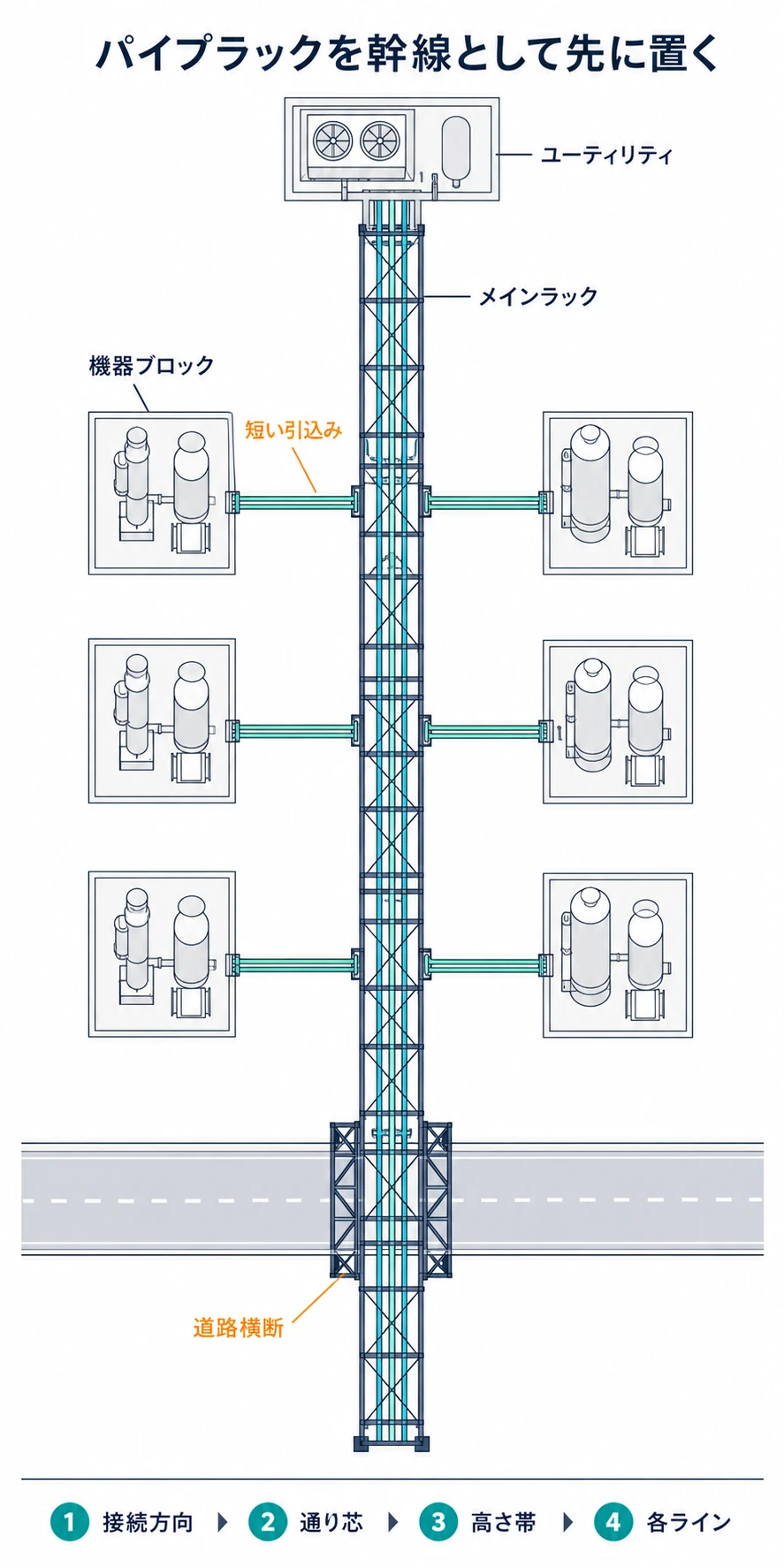

配管ルートは、各ラインを引き始める前に、プラント全体の幹線骨格を決めます。順序は次のとおりです。
- 原料、プロセス、ユーティリティ、製品の主要な接続方向を整理する
- 機器ブロック、道路、搬入・保全空地、建屋、避難経路を配置する
- メインラックとサブラックの通り芯、道路横断位置、将来延長方向を決める
- 東西・南北など方向別のエレベーション帯と、必要な段数を割り付ける
- 大口径管、高温管、勾配管、危険流体など制約の強いラインを先に置く
- ユーティリティ、一般プロセス配管、電気・計装、アクセス、増設帯を調整する
- 支持荷重、熱変位、施工順序、保全と将来増設を3Dモデルで通す

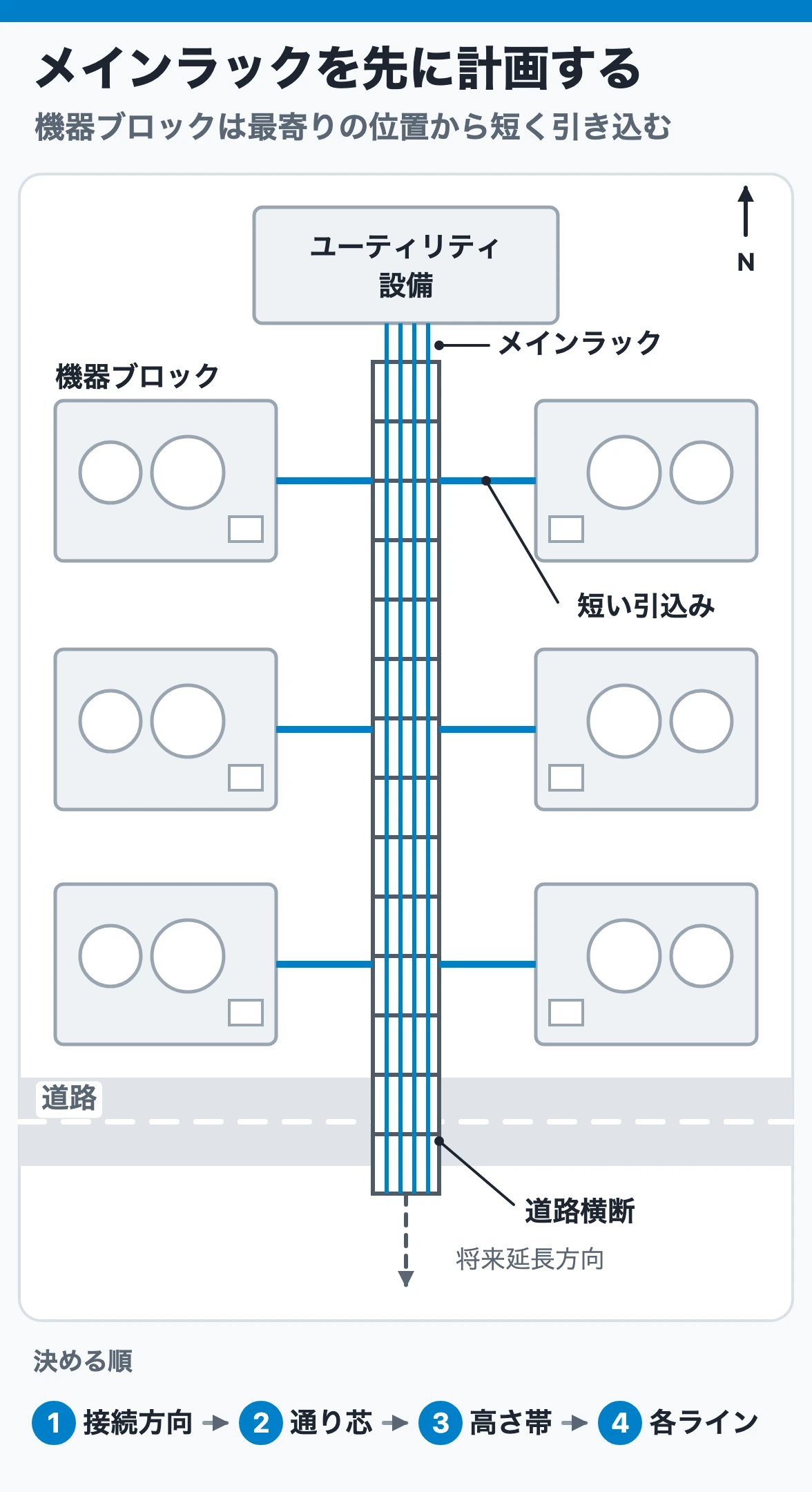

ラックは、ラインが余ったときに使う場所ではありません。先に連続した幹線空間を確保し、各機器から最寄りの位置へ枝を引き込むことで、配管群を整理します。
パイプラックとパイプスリーパーを使い分ける
プロセス装置内で多数の配管をまとめ、複数の機器ブロックを結ぶ主架構がメインパイプラックです。メインラックから機器群へ多数の枝を出す場合はサブラックを使い、少数の配管だけならブラケットや個別支持の方が合理的なこともあります。
オフサイトでは、道路沿いに長距離を結ぶ連絡ラックのほか、配管系が単純で地上近くを通せる場所にパイプスリーパーを使う場合があります。すべてを高い鉄骨ラックに載せるのではなく、次を比較します。
- 接続するライン本数と管径
- 道路、通路、排水、消防活動との取り合い
- 操作・点検・保全のアクセス
- 浸水、腐食、落下物、車両衝突のリスク
- 熱変位、振動、支持スパンと構造荷重
- 将来増設と建設順序
ラック断面は配管本数だけで決めない

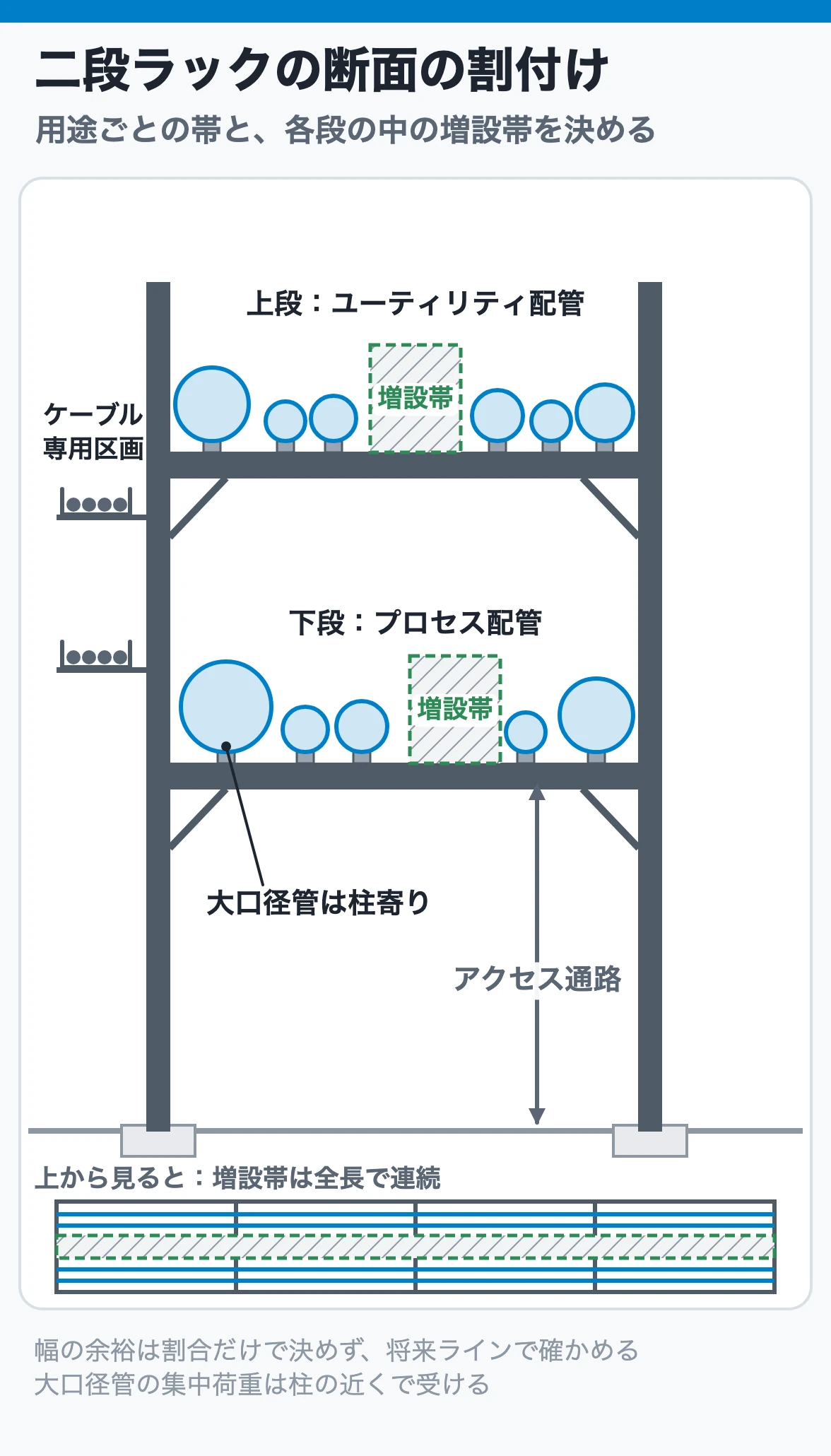

ラック幅は、管の外径を足し合わせただけでは決まりません。フランジ、バルブ、保温、トレース、隣接管の施工間隔、熱変位、サポート形状、増設帯を含めて積み上げます。高温管が横へ動くなら、運転時に隣接管へ接触しない可動空間も必要です。

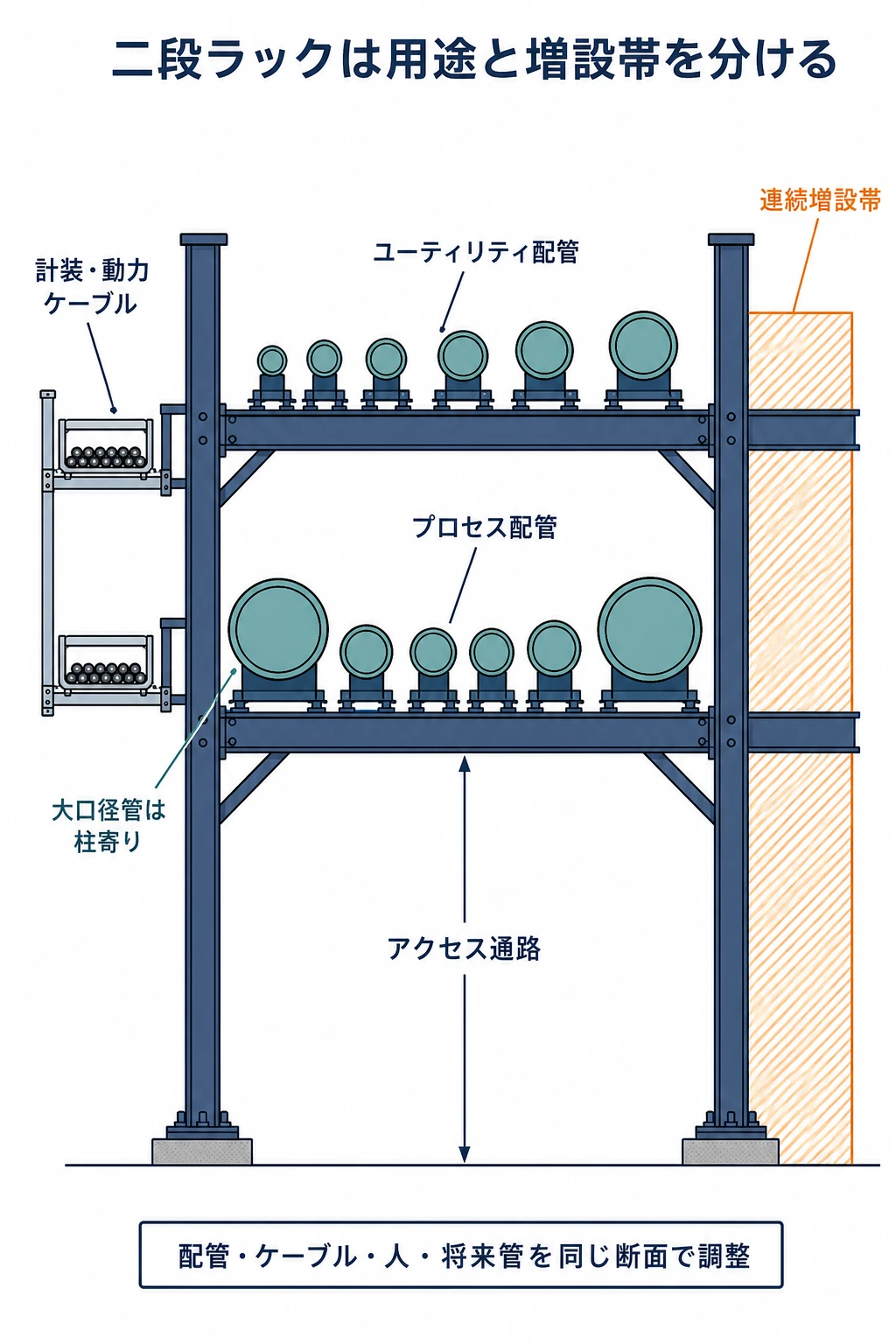

二段ラックでは、上段にユーティリティ、下段にプロセス配管を置く一般例がありますが、常に固定ではありません。接続先、勾配、熱変位、危険流体、道路横断、ラック上機器、施工順序によって入れ替わります。重要なのは、用途ごとに連続する帯を作り、途中で何度も段を変えないことです。
断面では次を同時に確認します。
- 大口径管は柱寄りに置き、梁への偏った集中荷重と曲げを抑える
- ラック全長を通るヘッダーは隣接させ、同方向の配管をグループ化する
- 高温管は熱膨張ループ、オフセット、アンカー・ガイドの空間を確保する
- 勾配管は途中の梁、交差管、枝出しで逆勾配にならない連続帯を先取りする
- 電力・計装ケーブルは配管の漏えい、熱、保守作業と干渉しない専用区画に置く
- 操作歩廊を設ける場合は、バルブ操作と避難の幅・頭上空間を配管と分ける
- 将来増設帯を端から端まで連続させる

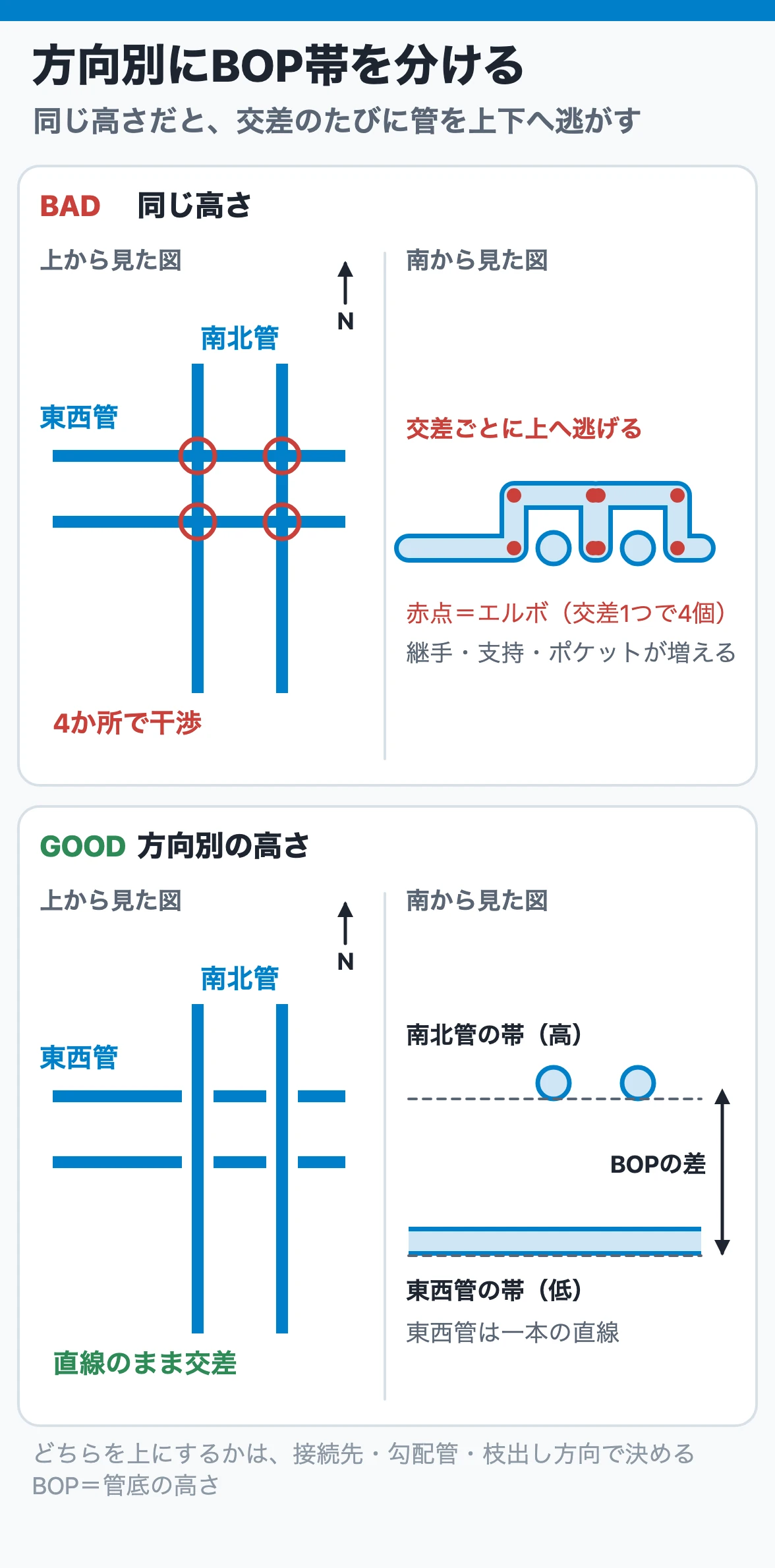

交差方向ごとにエレベーション帯を固定する

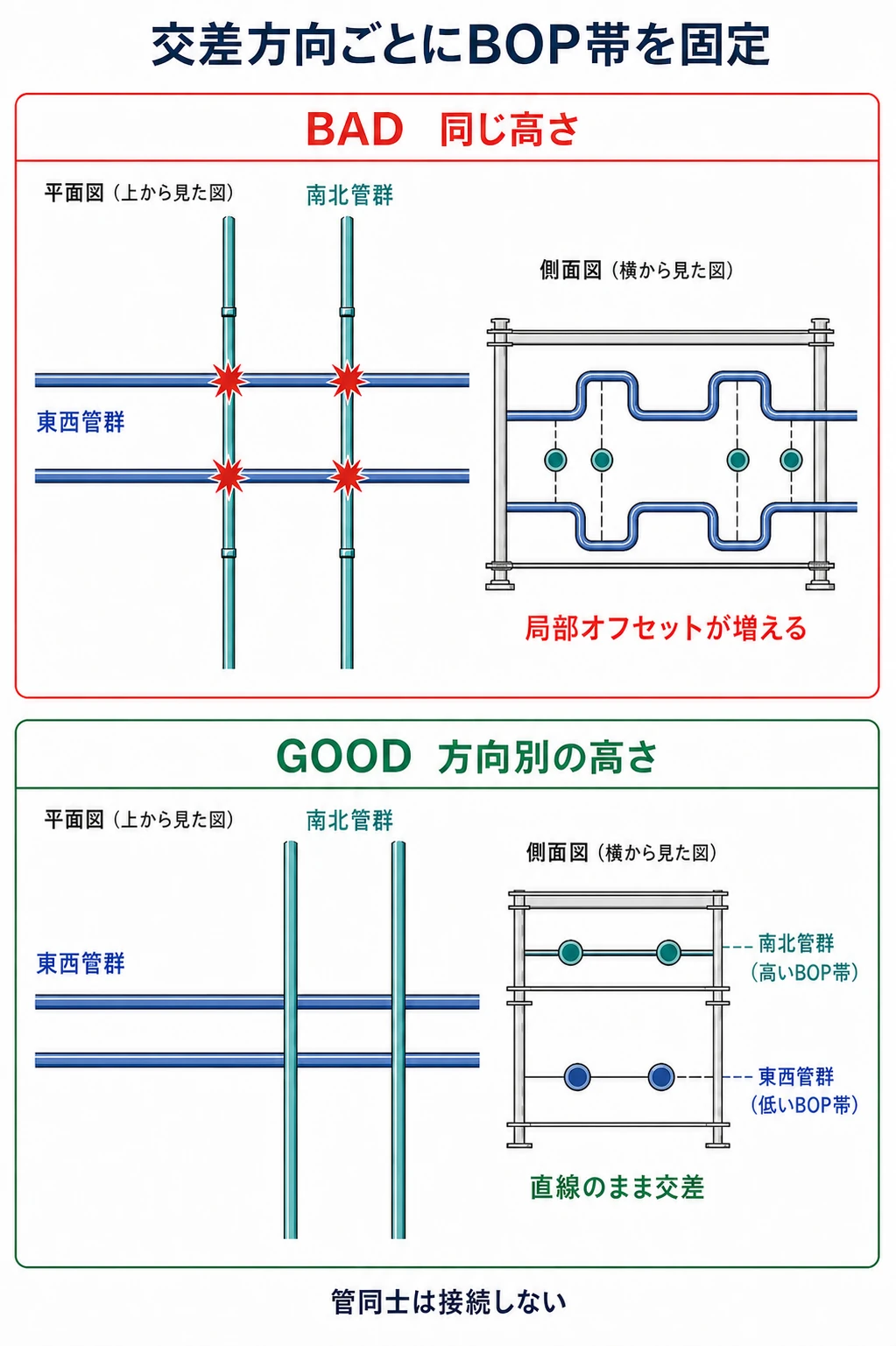

東西に走る管群と南北に走る管群を同じ高さに置くと、交差のたびにどちらかを上下へ逃がす必要があります。短いオフセットが増えると、継手、支持点、圧力損失、ドレンポケット、応力解析点が増え、施工も複雑になります。
そのため、初期計画で方向別のBOP（管底高さ）帯を分けます。例えば東西を低い帯、南北を高い帯と決めれば、原則として直線のまま交差できます。どちらを上にするかは、接続先、段数、勾配管、道路横断、ラックからの枝出し方向で決めます。
BOPを揃えるラック上で管径を変えるときは、偏心レジューサを使って管底を保つ方法があります。ただし、偏心方向は流体、気溜まり・液溜まり、ポンプ吸込条件で変わるため、単にラック上だから下部フラットと決めません。偏心レジューサの一般原則は、機器まわりの記事とベント・ドレンの記事をあわせて確認します。
制約の強いラインから先に置く
ラック配列は小口径の本数順ではなく、後から動かしにくいラインを先に置きます。代表例は次のとおりです。
- 大口径管、厚肉管、液満管など重量が大きいライン
- 高温管、低温管など熱変位・断熱厚さの影響が大きいライン
- 自然流下、フリードレン、蒸気ドレンなど連続勾配が必要なライン
- 往復動機械、二相流、高流速流体など振動を考慮するライン
- 合金管、ライニング管などルート変更や現地加工の負担が大きいライン
- 大気放出、安全弁出口など放出先と液溜まり防止が支配するライン
これらを後から入れると、既設管を持ち上げる、梁を追加する、増設帯を分断するなどの手戻りが生じます。一般ユーティリティや小口径配管は、主要ラインの骨格が成立した後で調整します。

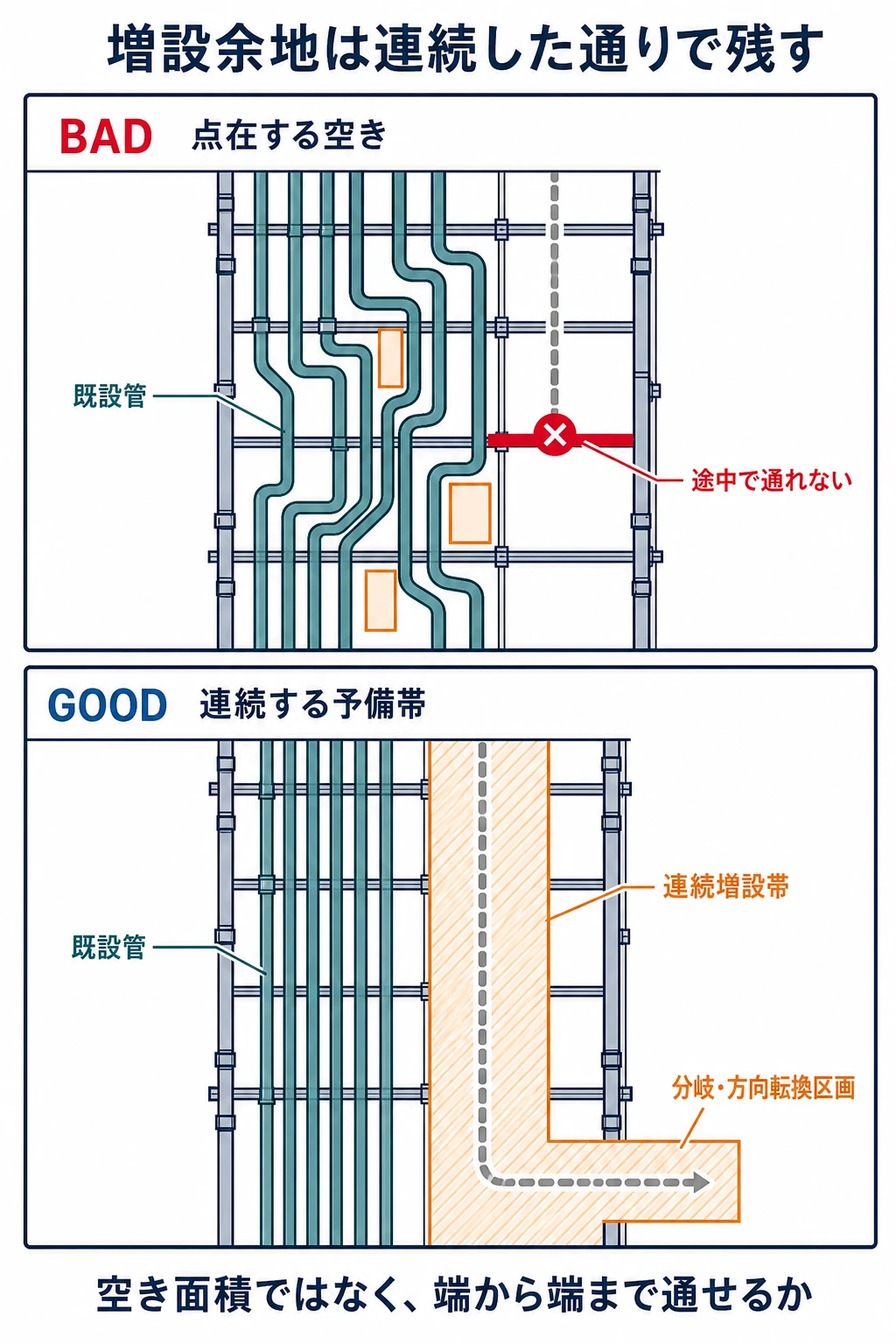

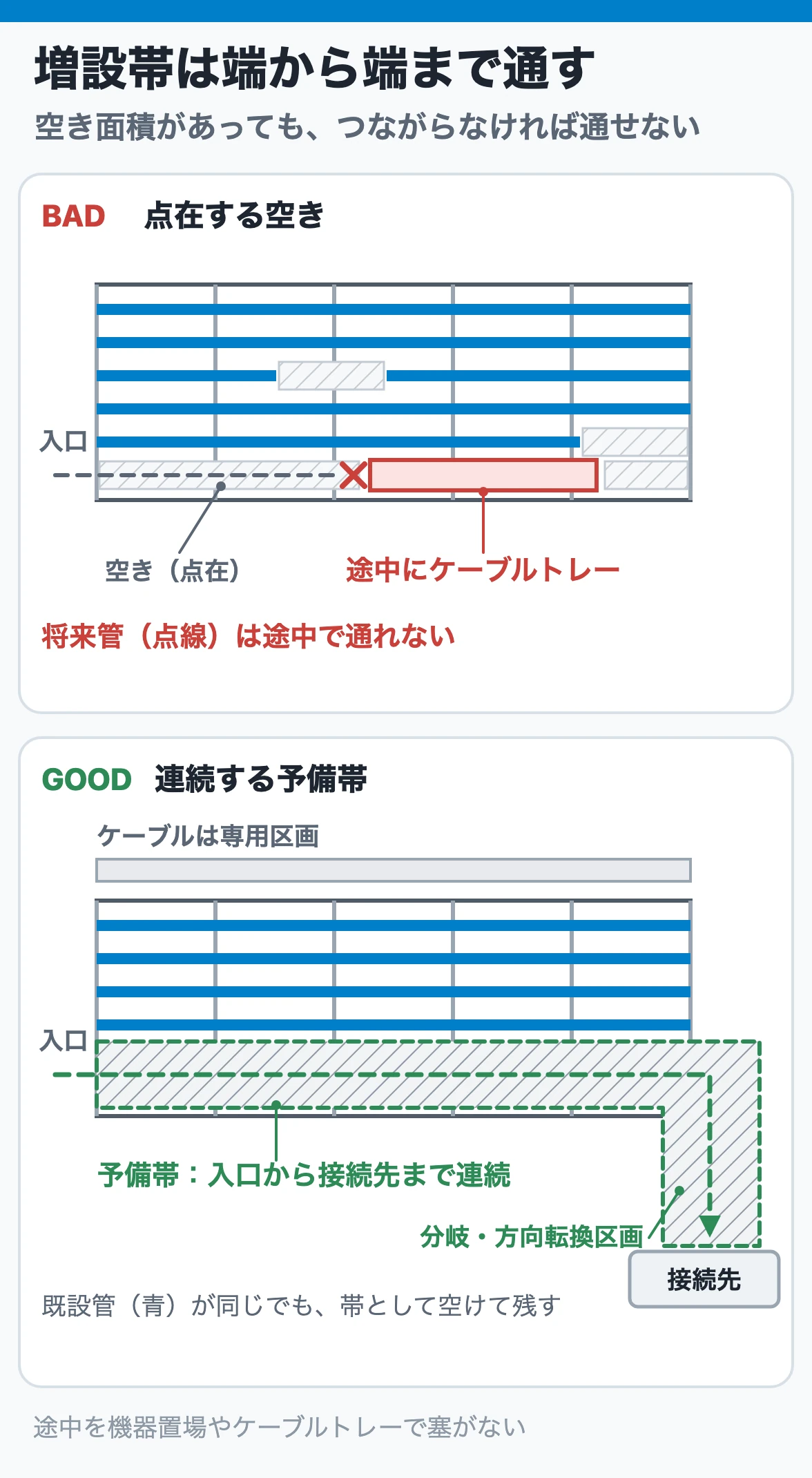

将来増設は「空き面積」でなく「通せる帯」を残す
ラック断面に小さな空隙が点在していても、将来配管は追加できません。増設管はラックの入口から接続先まで連続し、途中で分岐し、方向を変え、支持される必要があります。
増設計画では、次を一つの予約として扱います。
- ラック全長を通る連続した予備帯
- 分岐・降下・方向転換に使う局部区画
- 追加する配管、保温、流体の運転重量と試験荷重
- 将来サポート、ガイド、アンカーを取り付ける梁・柱
- 電気・計装ケーブルの予備経路
- 増設工事中の足場、揚重、溶接、検査、運転中設備との隔離
ラック幅へ一定割合の余裕を加える方法もありますが、固定率だけでは不十分です。将来案件のラインリスト、想定管径、方向、支持荷重が分かるなら、具体的な予備帯としてモデル化します。計画が不明でも、予備帯を連続させ、途中を機器置場やケーブルトレーで塞がないことが重要です。
道路横断は車両高さだけで決めない

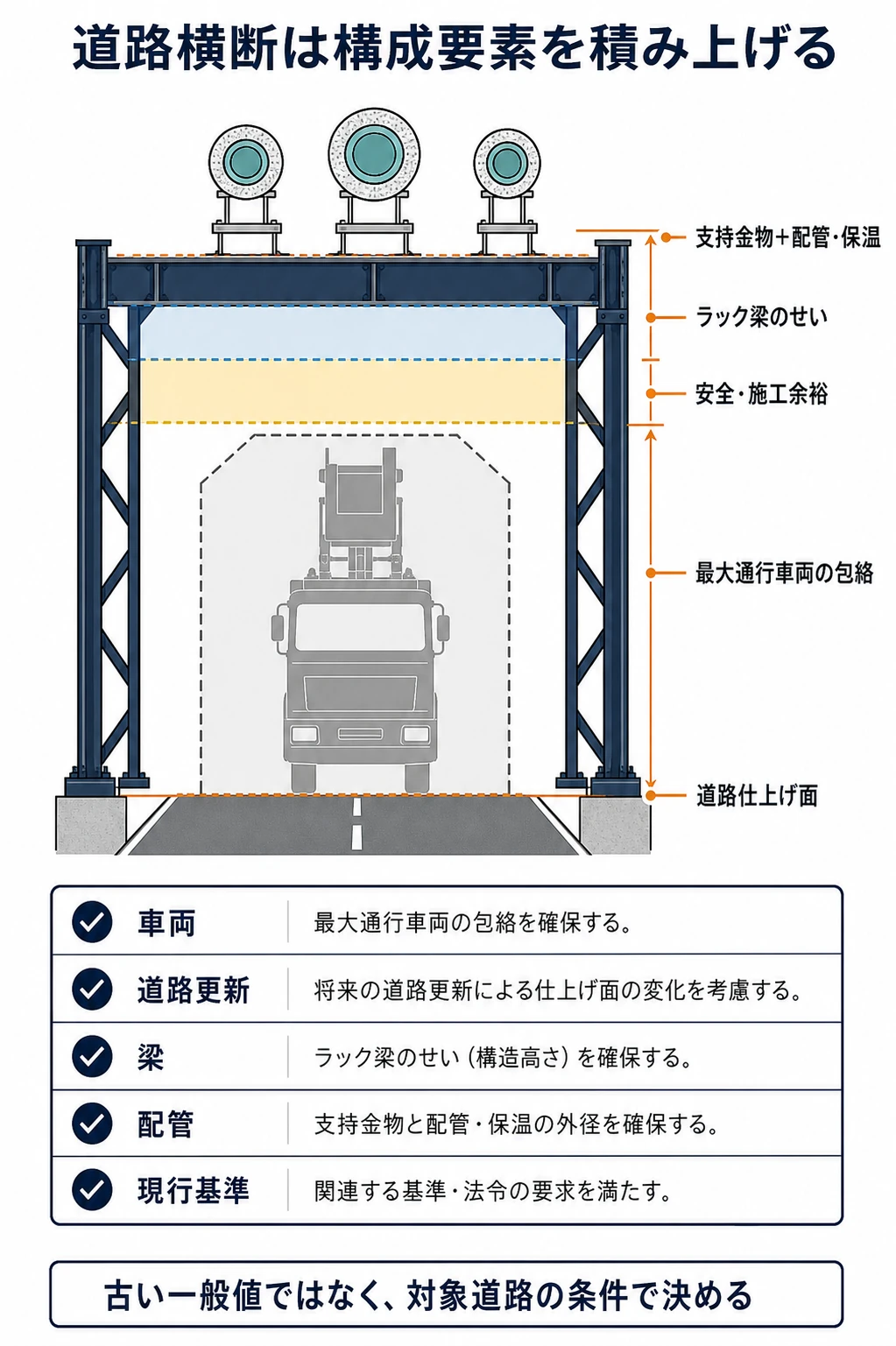

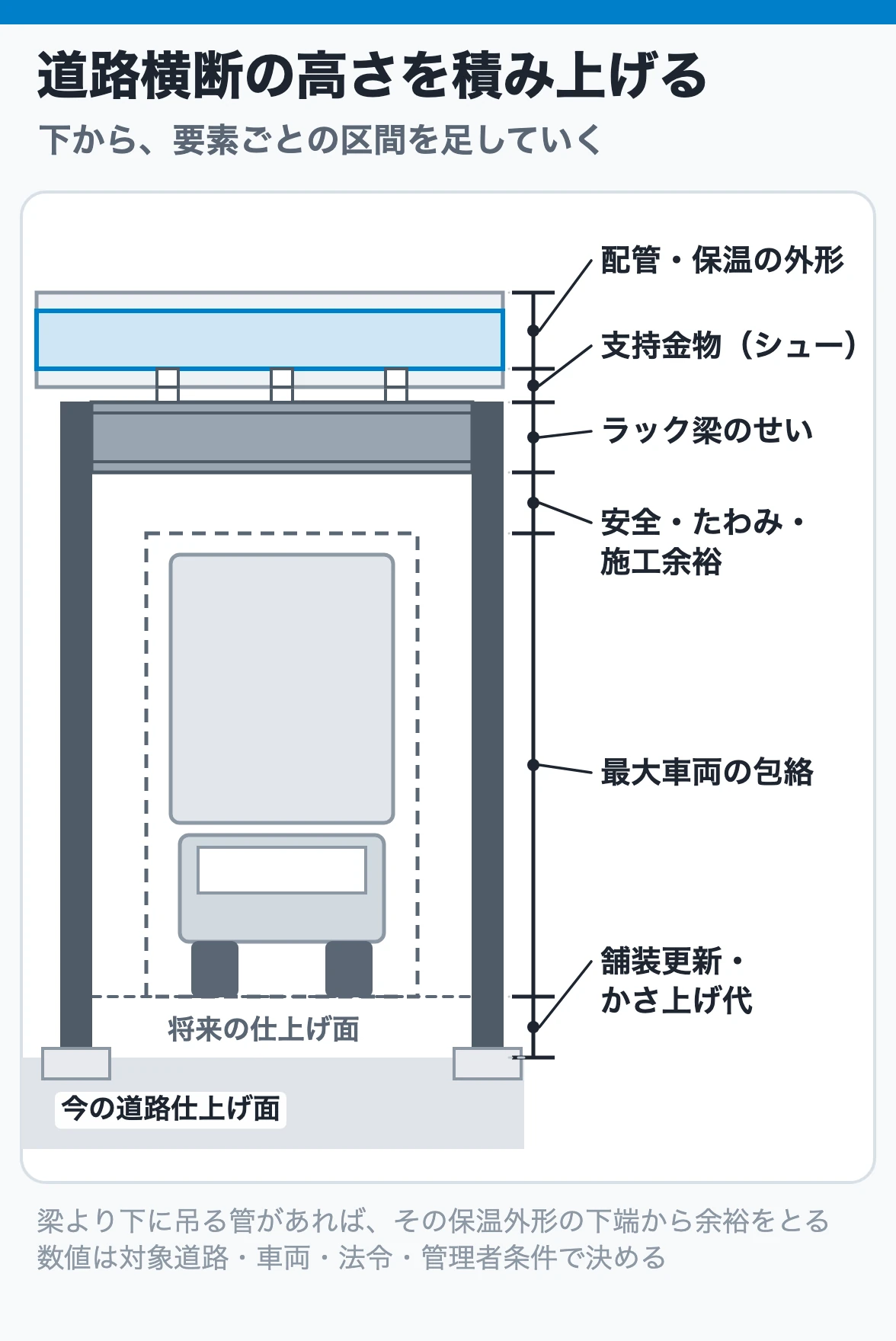

道路横断部のラック高さは、車両の高さだけで決めません。道路仕上げ面から、使用する最大車両・保全車両の包絡、安全余裕、ラック梁のせい、支持金物、配管と保温の外形、たわみ・施工公差を積み上げます。
確認する条件は次のとおりです。
- 日常車両だけでなく、クレーン、トレーラー、消防車、機器搬入車が通るか
- 将来の道路かさ上げや舗装更新をどう扱うか
- 梁下と最下段配管・保温のどちらが支配するか
- ラックの入口・出口で勾配管や熱膨張ループが高さ帯を外れないか
- 道路管理者、鉄道事業者、法令、発注者標準の現行条件を満たすか
- 車両衝突防護、標識、照明、排水、避難経路を確保できるか
道路横断のクリアランスは、参考書の数値例をそのまま使わず、対象道路、車両、地域法令、管理者条件、案件基準から決めます。
支持を共用してよいラインか確認する
パイプラックはサポートを共用できるため経済的ですが、すべての配管を同じ梁へ載せればよいわけではありません。構造担当へ渡す荷重は、空管重量だけでなく次を含みます。
- 配管、流体、保温、バルブ、フランジの運転荷重
- 水圧試験または代替試験時の荷重
- 大口径管やバルブによる集中荷重
- 熱膨張による水平反力、アンカー・ガイド荷重
- 風、地震、雪、配管振動、ウォータハンマ等の動的影響
- ケーブルトレー、歩廊、照明、ラック上機器、将来増設荷重
往復動機械や強い脈動を受ける配管は、振動が他ラインへ伝わらないよう支持の共用を避ける場合があります。熱変位の大きいラインも、隣接管のガイドや梁に不要な力を伝えない配置にします。
電気・計装・建築・施工と同じ断面を使う
ラック上には、配管以外に動力ケーブル、計装ケーブル、照明、歩廊、空冷熱交換器などが載る場合があります。各部門が別々の余白を使うと、最後に連続した経路が残りません。
調整図では、少なくとも次を同じ断面・同じ座標で確認します。
- 配管の外径、保温、フランジ、バルブ、熱変位包絡
- ケーブルトレーの幅、高さ、曲がり、引込み、増設余地
- 歩廊、はしご、手すり、頭上空間、避難方向
- 梁、ブレース、柱、接合部とサポート取付け面
- クレーン、足場、溶接、塗装、保温、検査の施工空間
- ラック上機器の整備・吊上げ・搬出空間
最終チェックリスト
- [ ] メインラック、サブラック、個別支持の役割が分かれている
- [ ] ラック通り芯が道路、搬入、保全、避難と整合している
- [ ] 東西・南北など方向別BOP帯が定義されている
- [ ] 大口径、高温、勾配、振動ラインを先に配置した
- [ ] ラック全長を通るヘッダーがグループ化されている
- [ ] 大口径管の集中荷重を柱・梁配置と照合した
- [ ] 熱膨張ループ、オフセット、アンカー・ガイド空間がある
- [ ] 勾配管を端から端まで追って逆勾配がない
- [ ] ケーブル、歩廊、ブレース、保温、バルブが干渉しない
- [ ] 道路横断で車両包絡、梁せい、配管外形を積み上げた
- [ ] 将来増設帯が入口から接続先まで連続している
- [ ] 増設時の分岐・方向転換・支持・施工空間がある
- [ ] 運転、試験、熱、地震・風、増設荷重を構造担当へ渡した
- [ ] 3Dモデルで電気・計装・建築・施工と同じ断面を確認した
まとめ
よいラック計画は、現在の配管が収まるだけではありません。運転中に支持と熱変位が成立し、保全・施工ができ、将来の一本を既設設備の大改造なしに通せる計画です。ラック通り芯、方向別エレベーション、連続した増設帯を先に決め、上のチェックリストで確認してください。
この記事の内容を現場で使えるように、iPhoneアプリ「配管・バルブ 3D図鑑」を作りました。弁の形式選定と材質グループの絞り込み、肉厚・圧力損失・Cv・水撃など10項目の計算、弁7形式と配管部品5種の3D図鑑、トラブル早見・材料早見・規格の読み方などの資料を1本にまとめています。800円の買い切りで、広告・追加課金はありません。
計算と選定の結果は、検討の初めの段階の比較と学習のための目安で、保証計算ではありません。材質は候補のグループを示すだけで、最終の材質は決めません。安全弁の吹出し量の計算は収録していません。3Dは代表構造の教育用モデルで、特定の機種の寸法・形状とは一致しません。弁の形式と機種、配管の材質と肉厚は、配管クラス、メーカーの仕様、適用される法令・規格で確認してください。
