蒸気・ドレン配管とスチームトラップ｜暖機から復水回収まで

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

蒸気は配管と装置を温め、熱を渡すと復水（ドレン）に変わります。したがって蒸気系は、蒸気だけを運ぶ単相の配管ではありません。起動時には空気と大量のドレンが生じ、定常運転中も放熱と負荷に応じてドレンが発生し続けます。

ドレンを抜けないと、伝熱性能の低下だけでなく、間欠流、振動、腐食、制御の不安定化、そして激しい蒸気ハンマの原因になります。一方、スチームトラップを付けるだけでは解決しません。ドレンがトラップ入口へ自然に流れ、出口の背圧に打ち勝って安全な回収先まで移動できる系として設計する必要があります。

この記事では、一般的なユーティリティ蒸気と加熱装置の復水系を対象に、主管勾配、ドレンポット、暖機、トラップ形式、取付け、背圧、復水回収を一連の流れで説明します。一般配管の高点・低点は「ベント・ドレン・勾配の設計」、液配管の過渡現象を含むウォータハンマの設計計算は専用記事を正本とします。

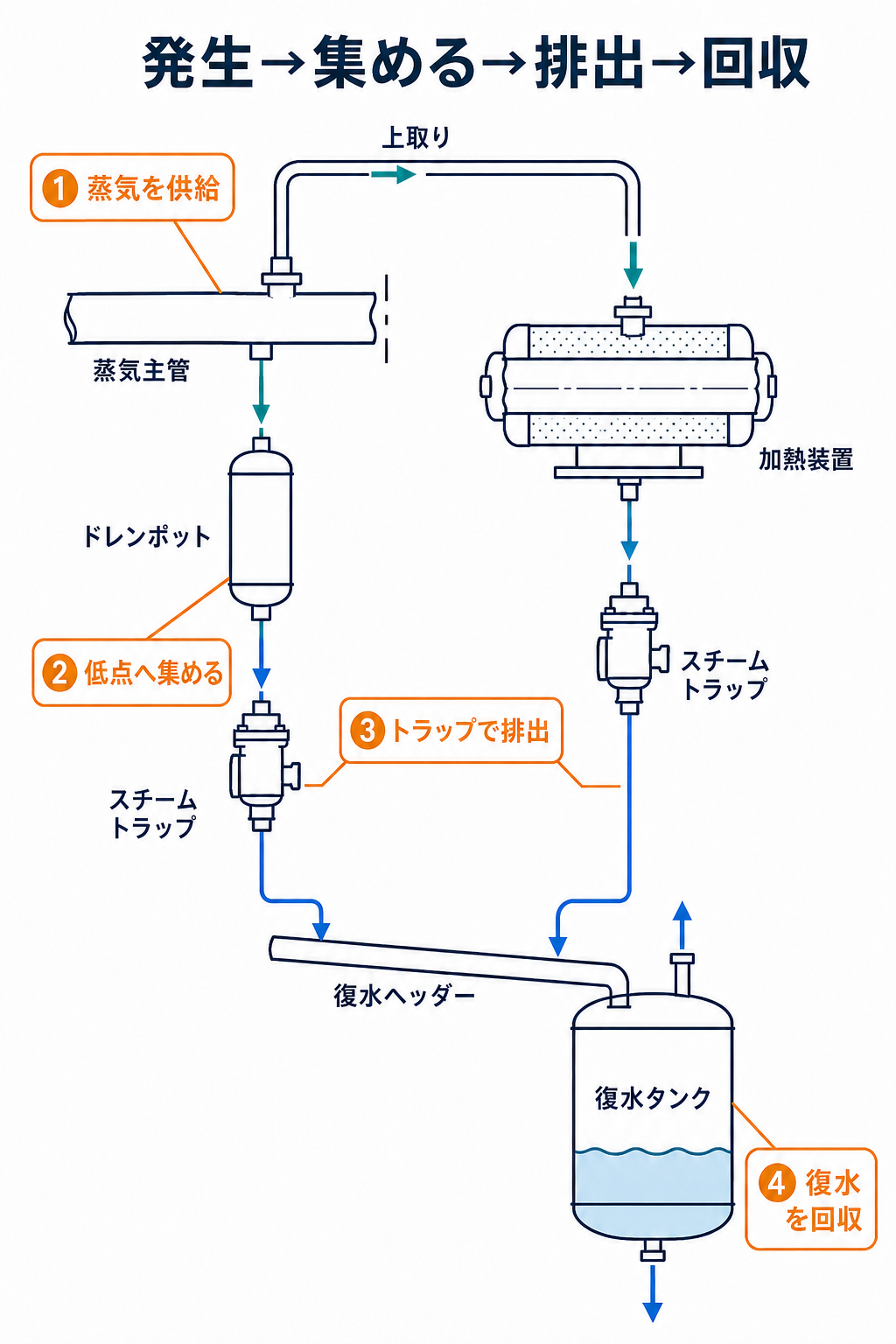

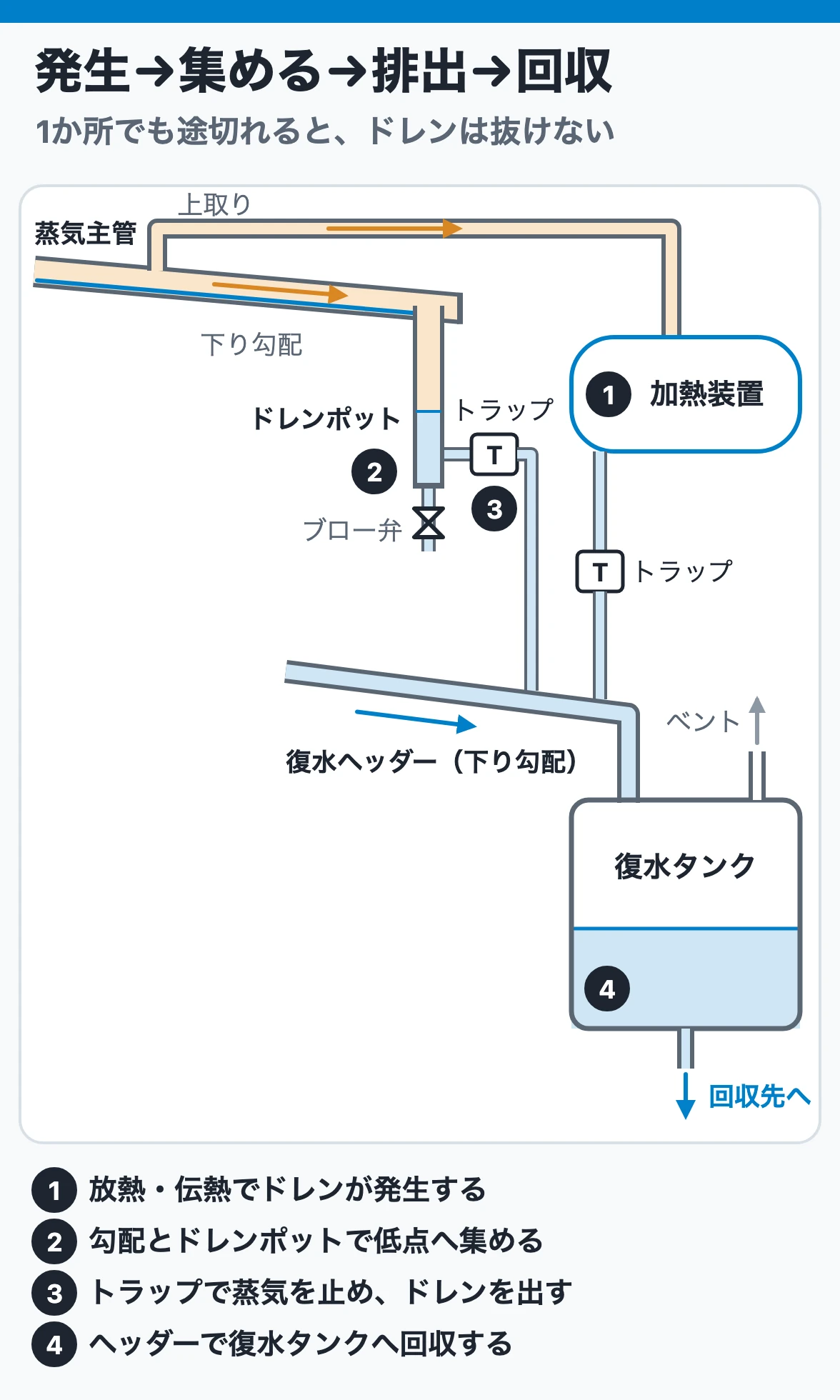

まず結論：「発生→集める→排出→回収」を切れ目なくつなぐ

蒸気・ドレン系は、次の四つを連続させると成立します。

1. 放熱や伝熱でドレンが発生する
2. 勾配とドレンポットで低点へ集める
3. スチームトラップで蒸気漏れを抑えながらドレンと空気を排出する
4. 復水管とヘッダーでタンクまたは気液分離器へ送る

どこか一か所でも途切れると、トラップが正常でもドレンは抜けません。

運転状態でトラップへ来る流体が変わる

ドレン滞留が起こす問題

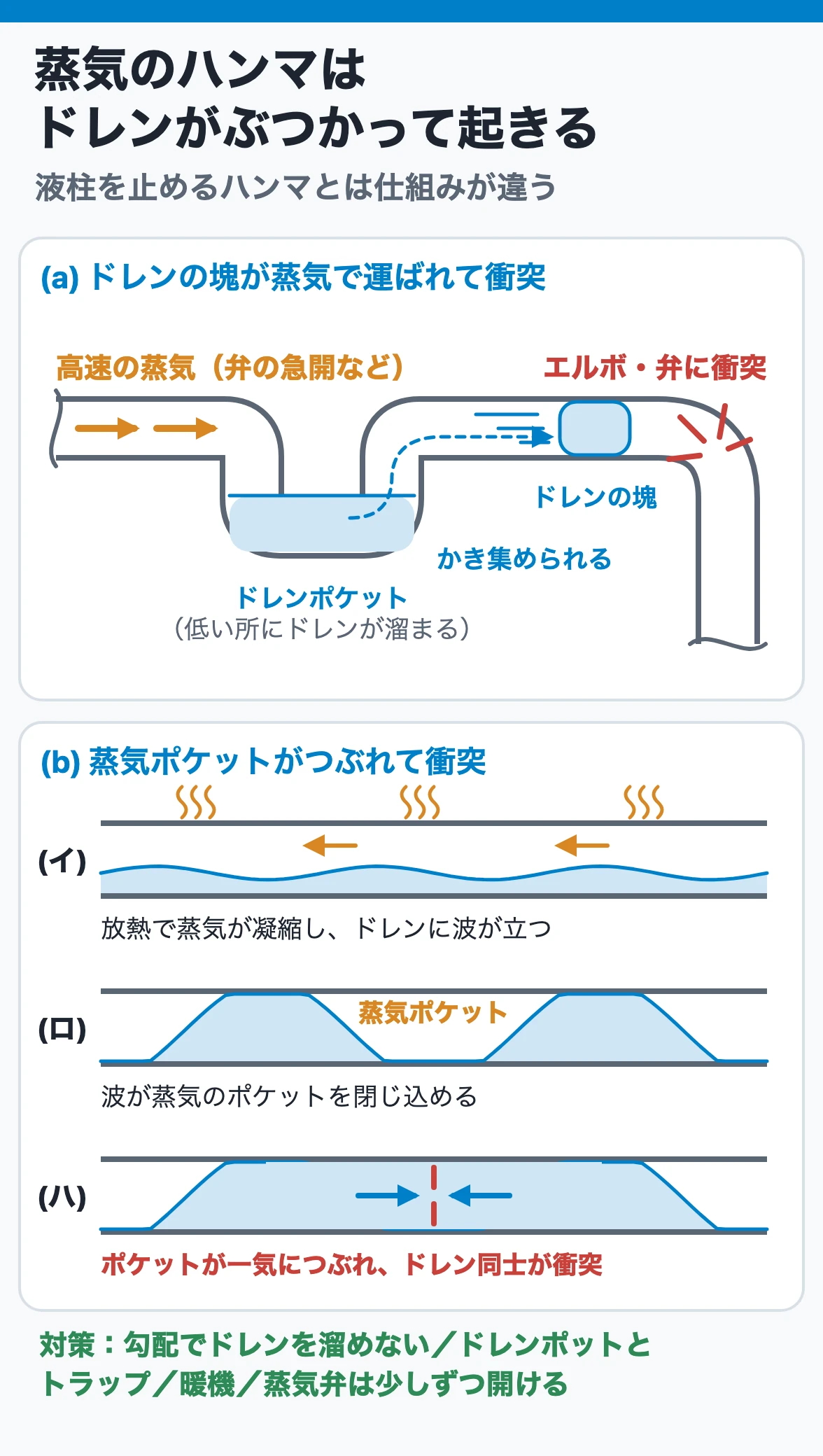

蒸気配管の底にドレンが薄く流れているだけなら、すぐに打撃音が出るとは限りません。危険なのは、ドレンが局部低点や閉止弁の上流で深く溜まり、高速蒸気によって液塊として加速される状態です。液塊がエルボ、ティー、弁、機器ノズルに衝突すると、大きな反力と振動が発生します。

別のメカニズムとして、蒸気ポケットが冷えたドレンに囲まれ、蒸気が急激に凝縮してポケットが潰れる「凝縮ハンマ」もあります。どちらも結果は打撃音ですが、配管内の温度、ドレンの溜まり方、弁操作、発生位置を分けて確認します。

ハンマ以外にも、ドレン滞留は次の問題を起こします。

• 加熱面を水膜が覆うことによる伝熱性能の低下
• 加熱のばらつきと温度制御の不安定化
• ドレンと二相流による振動、騒音、エロージョン
• 停止中の酸素流入と残液による腐食
• 寒冷地や屋外設備での凍結・破損

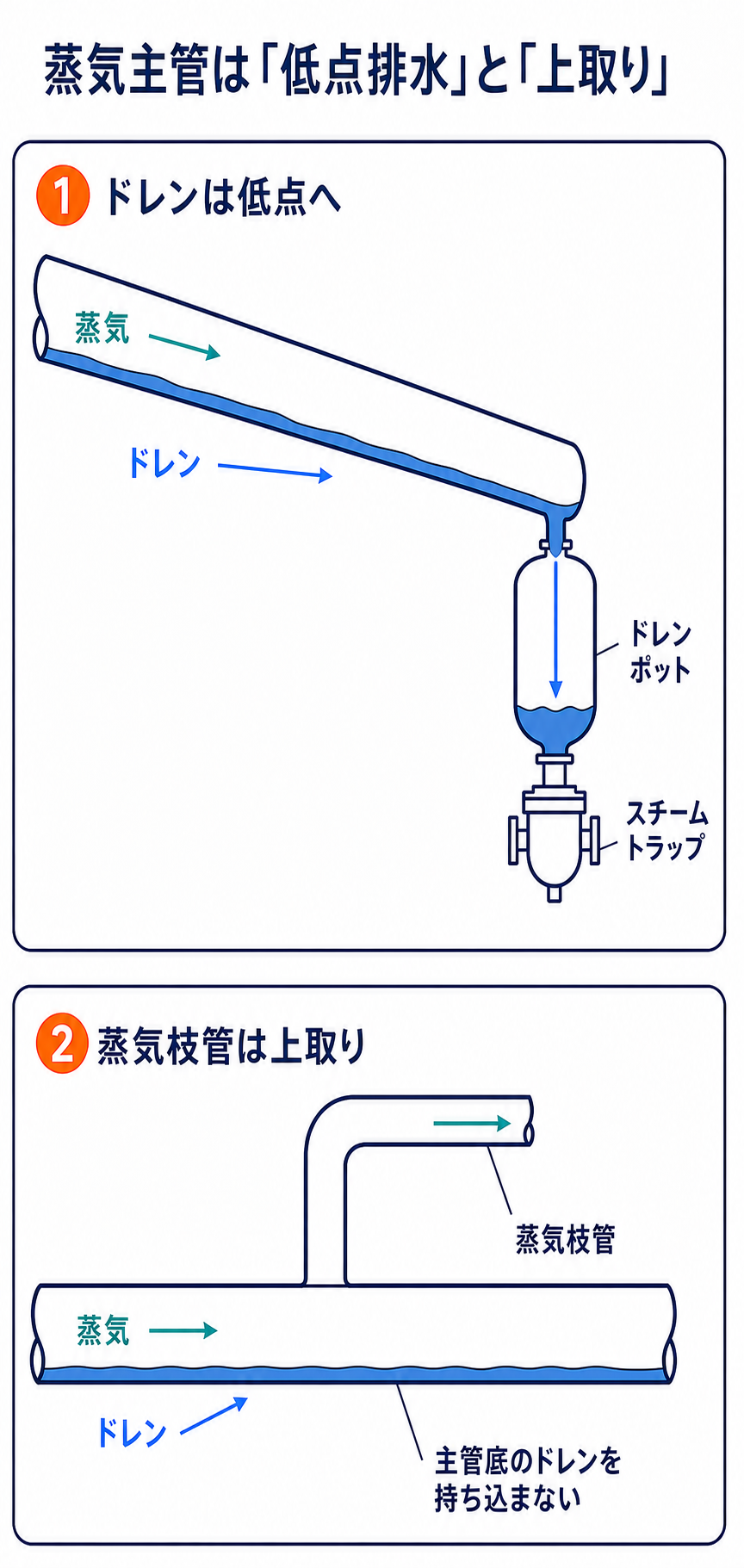

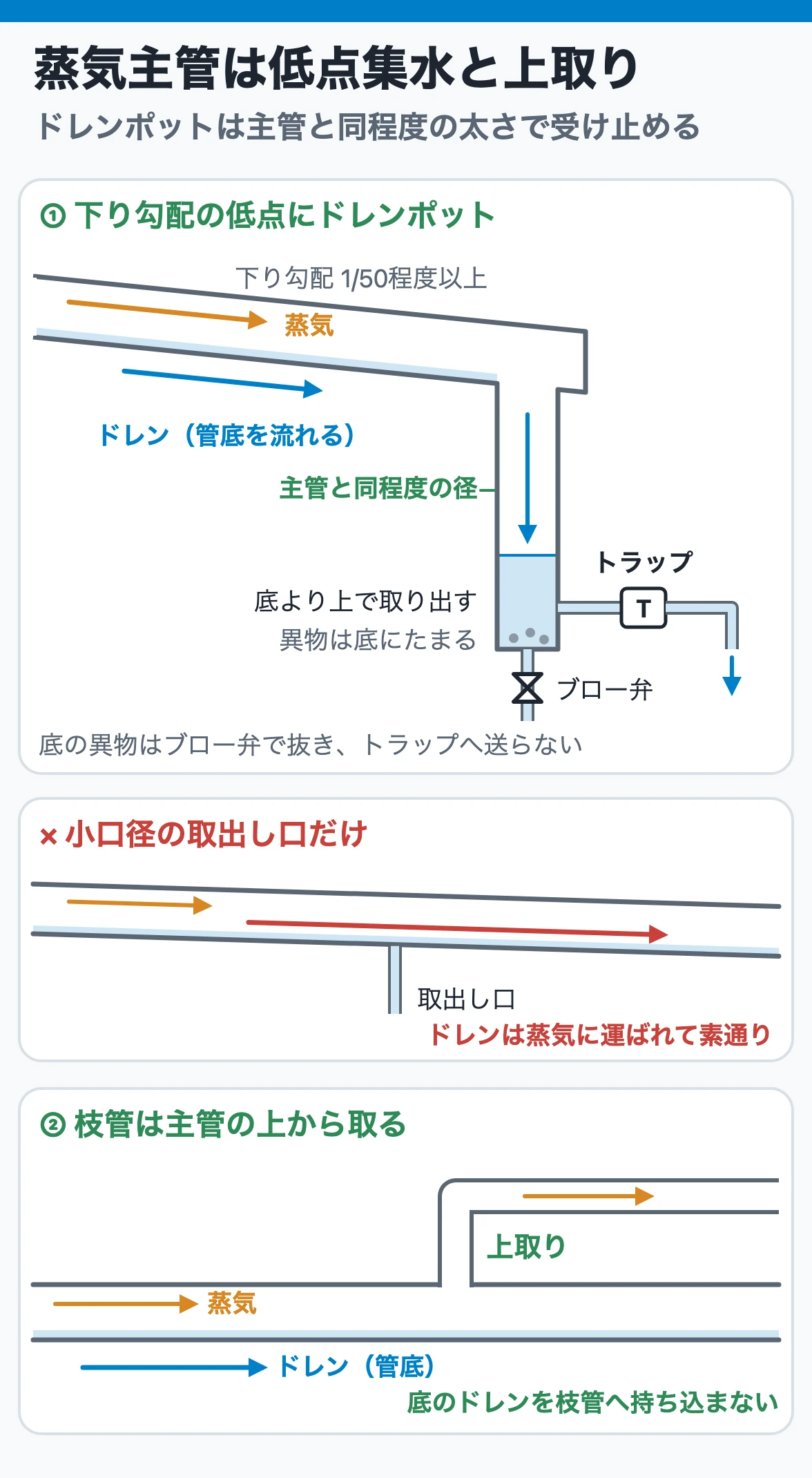

蒸気主管は勾配とドレンポットで集水する

蒸気主管は、ドレンが流れる方向を意図して勾配をつけます。一次資料には、飽和蒸気配管の一般例として1/50程度以上の下り勾配が示されています。ただし、この数字をすべての配管へ一律適用するのではなく、管径、ドレン発生量、管長、支持たわみ、熱変位、施工公差と案件基準で決めます。

ドレンポット（ドリップレグ）は、主管の底を流れるドレンを蒸気の主流れから分離し、トラップへ導く受けです。トラップ入口だけを小口径で直結すると、高速蒸気がドレンを通過して取出し口へ入らず、主管の先へ運ぶことがあります。そのため、主管の実際の低点にドレンを受け止める形状をつくります。

ドレンポットを検討する代表位置は次のとおりです。

• 蒸気主管の終端
• 勾配が変わる低点や避けられないポケット
• 減圧弁・調節弁・急開する弁の上流または下流の必要点
• 配管の立上がりや大きな高低差の前
• 長い主管の中間排水点

蒸気枝管は、主管底部のドレンを持ち込みにくいよう、原則として主管上部から取り出します。枝管と使用機器に局部低点をつくらないことも同時に確認します。

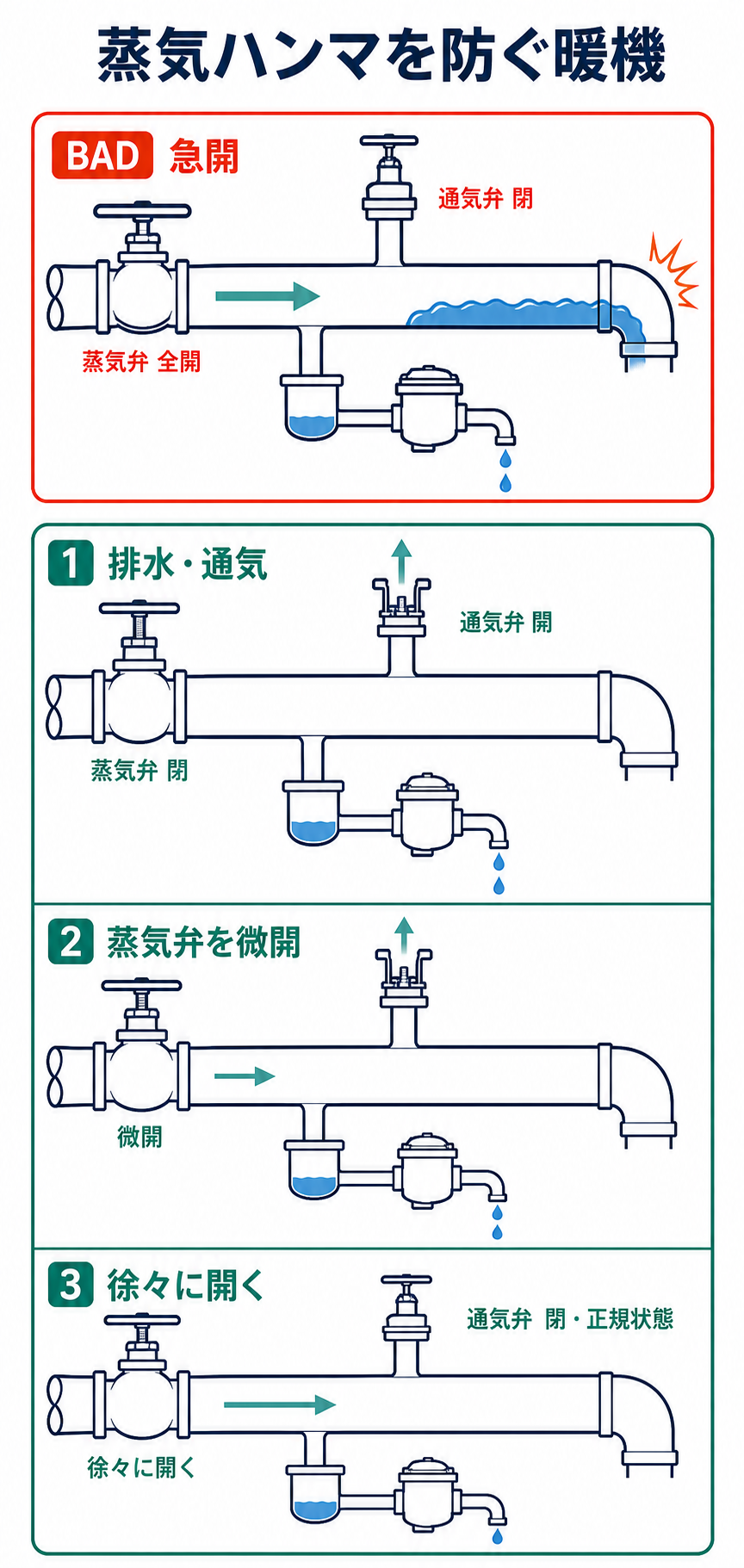

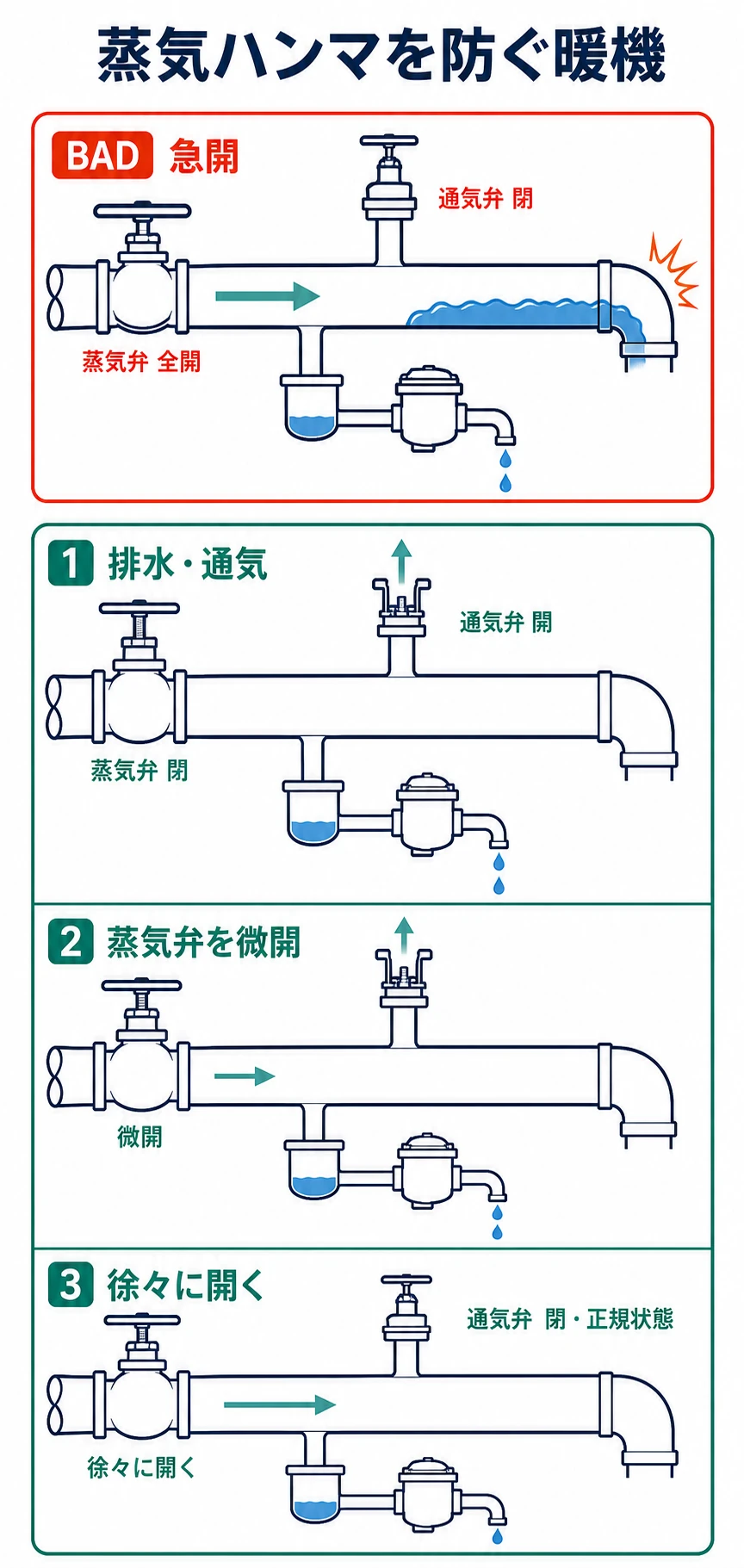

暖機は「ゆっくり蒸気を入れる」だけではない

冷えた配管へ蒸気を入れると、管壁を温めるために大量の蒸気が凝縮します。起動時はドレン発生量が定常時より大きくなる一方、系内圧力がまだ上がらず、トラップ前後の作動差圧を十分に取れないことがあります。

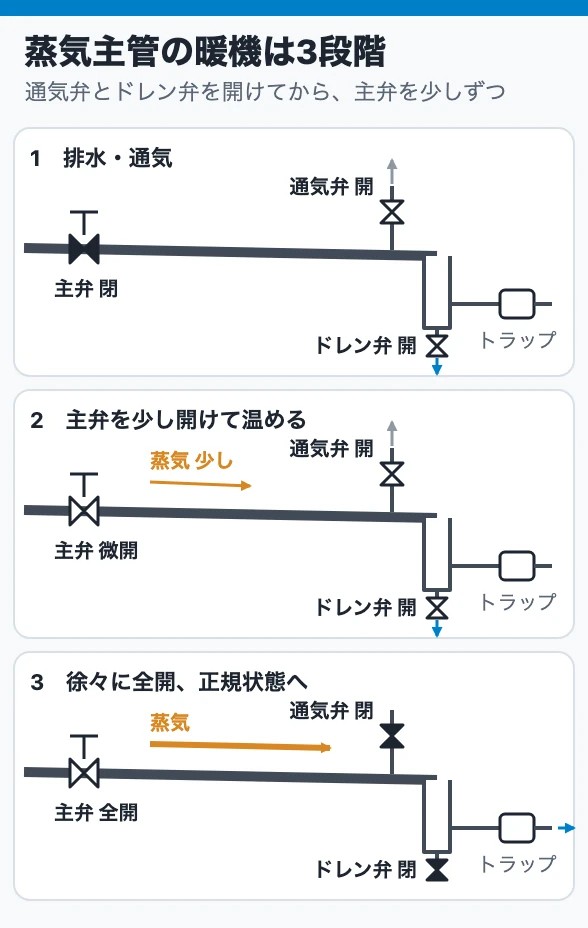

暖機は次の順序で考えます。

1. ドレンポット、トラップ、排出先が使用可能か確認する
2. 空気の逃げ道を確保する
3. 蒸気弁を案件の操作手順に従って徐々に開ける
4. ドレンが連続排出され、異常音や振動がないことを確認する
5. 配管の温度上昇と熱伸びが急激にならないよう段階的に通気する
6. 安定後に起動用の弁・バイパス・仮設品を正規状態へ戻す

「トラップがあるから一気に蒸気を入れてもよい」とは考えません。トラップの起動排出能力、空気排出性能、差圧、背圧と、操作弁の開け方を一つの起動手順として確認します。

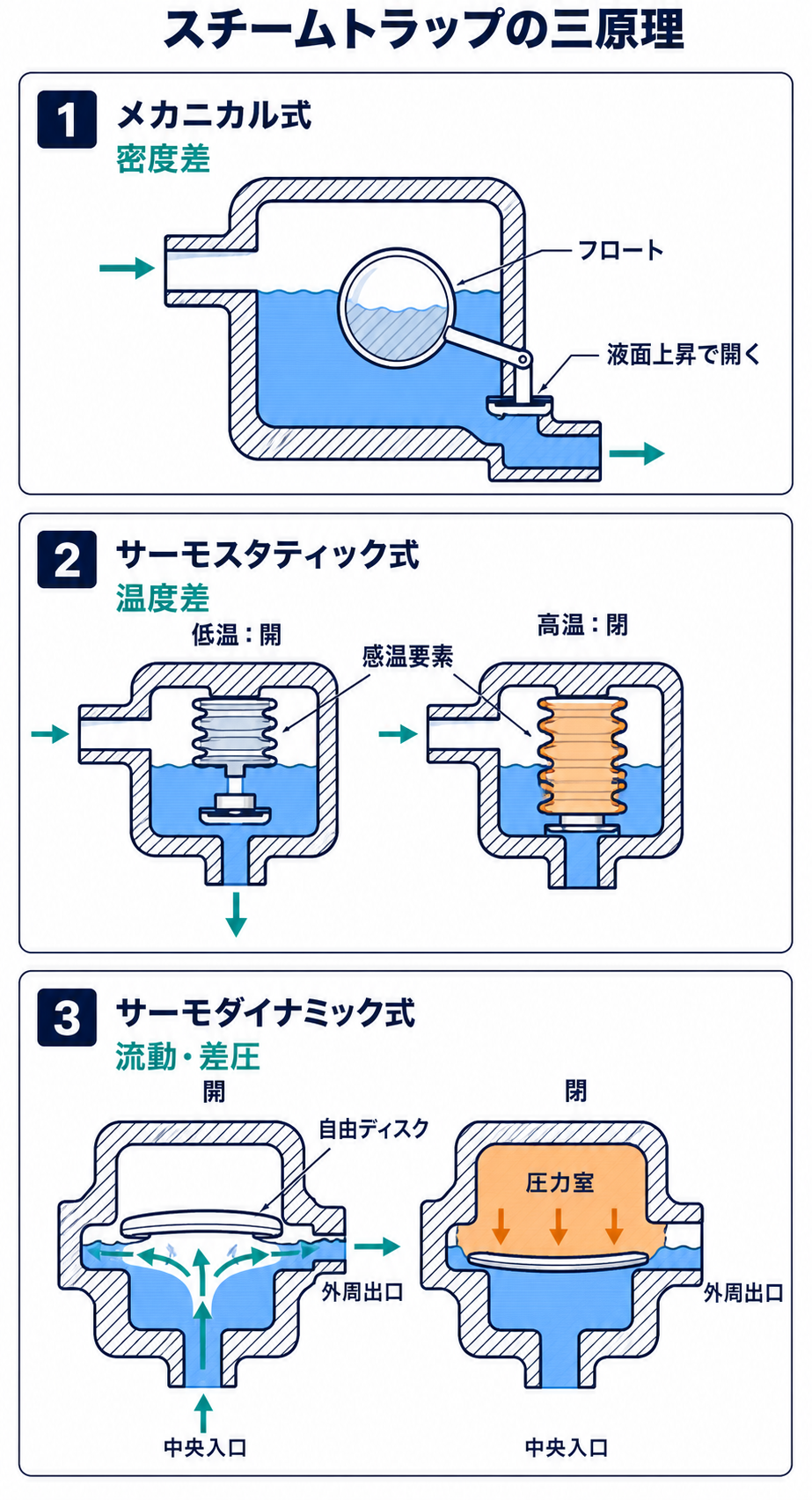

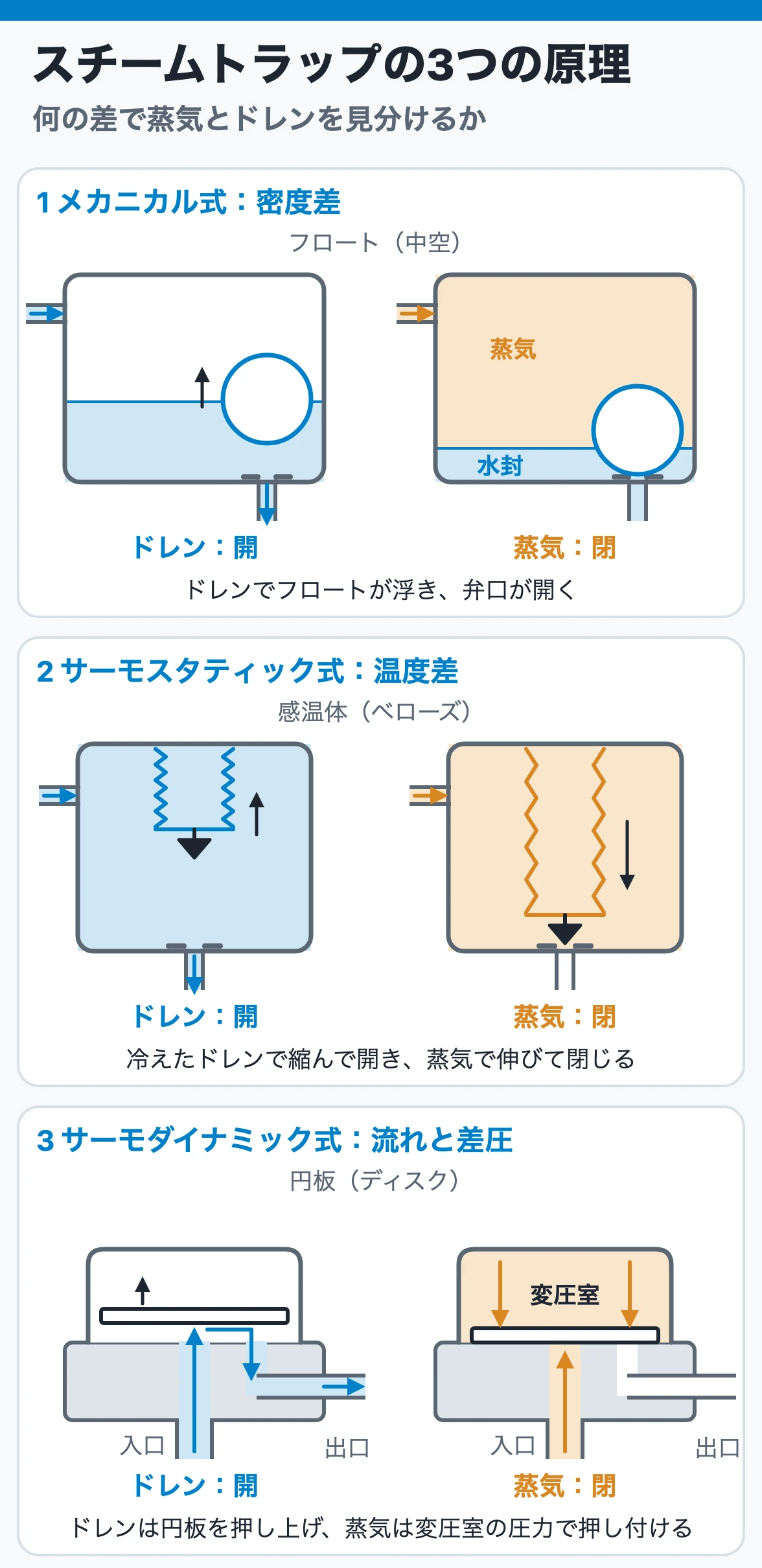

スチームトラップは三つの原理で考える

スチームトラップの基本機能は、蒸気の漏えいを抑えながら、ドレンと空気を排出することです。形状の名前を丸暗記するより、何の差で蒸気とドレンを識別するかを理解すると選定しやすくなります。

フロート式と下向きバケット式は同じメカニカル式でも、弁口の位置、空気抜きの方法、プライミングの要否が異なります。同じ口径のトラップでも、圧力、作動差圧、ドレン量、温度、起動時負荷、背圧、取付姿勢によって適否が変わります。

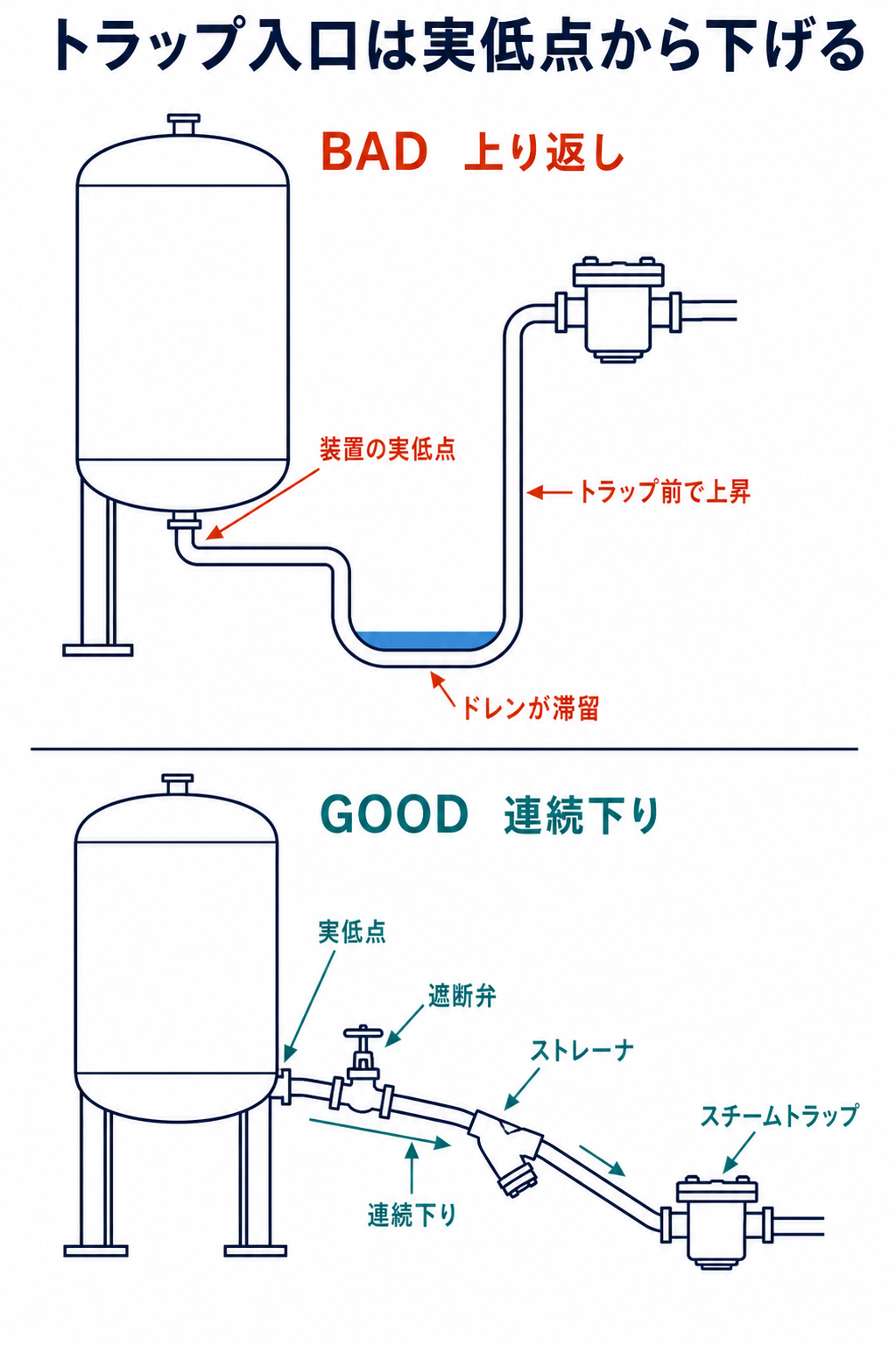

トラップの形式より先に取付配管を確認する

スチームトラップはポンプではありません。入口に溜まったドレンを自ら吸い上げる機能はなく、トラップ前後の差圧で排出します。そのため、トラップ本体の選定が適切でも、入口管が立ち上がる、出口背圧が高い、空気が溜まる、ストレーナが詰まると機能しません。

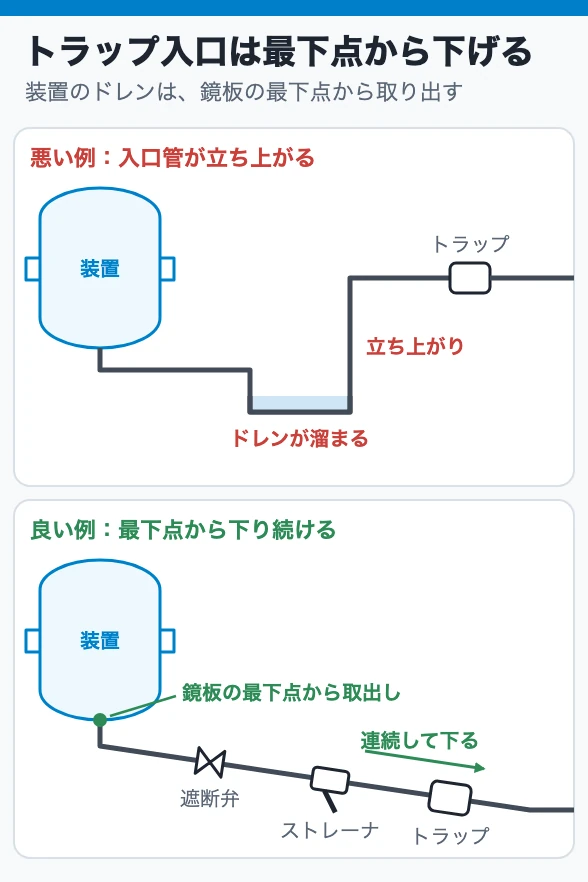

入口側は次を確認します。

• ドレンが自然に集まる実際の低点へ取り付ける
• 入口管は短く、トラップに向かって下がるようにする
• 立ち上がり、不要なエルボ、小口径部で空気障害と液溜まりをつくらない
• 異物がポートを傷めないよう、内蔵または外付けストレーナを仕様に応じて設ける
• メーカー指定の取付姿勢、流れ方向、保守空間を守る

出口側は次を確認します。

• 大気開放か回収系かを先に決める
• 出口管の立ち上がり、長さ、弯がり、共通ヘッダー圧力から背圧を求める
• 逆流の可能性がある場合はチェッキ弁を検討する
• 出口端を水面下に潜らせず、排出と監視が成立する状態にする
• フラッシュ蒸気を含む気液二相流として配管径と支持を確認する

バイパスは、暖機、洗浄、トラップ保守時の代替排出など明確な目的がある場合に限って検討します。誤開や内部漏えいで生蒸気を復水系へ送るリスクがあるため、「トラップ周りに必ず付ける」とはしません。

トラップ容量は口径ではなく負荷と差圧で決める

トラップの排出能力は、基本的に入口圧力と出口圧力の差に支配されます。出口管の圧力損失、立ち上がり液柱、共通ヘッダー圧力が増えると、同じトラップでも排出容量は低下します。

選定では次の条件をそろえて、必ずメーカーの容量曲線と適用条件で確認します。

• 最大入口圧力と定常入口圧力
• 最大背圧と最小作動差圧
• 起動時と定常時のドレン量
• ドレンを飽和温度に近い状態ですぐ抜くか、顧熱を利用してサブクール後に抜くか
• 空気排出性能と起動時の通気要求
• 材質、接続、取付姿勢、凍結、振動、汚れ、保守性

安全率を大きく取ればよいとは限りません。形式によっては過大選定が作動の不安定化、チャタリング、弁座摩耗や生蒸気漏れの見逃しにつながることがあります。メーカーが示すサイジング係数と適用範囲に従います。

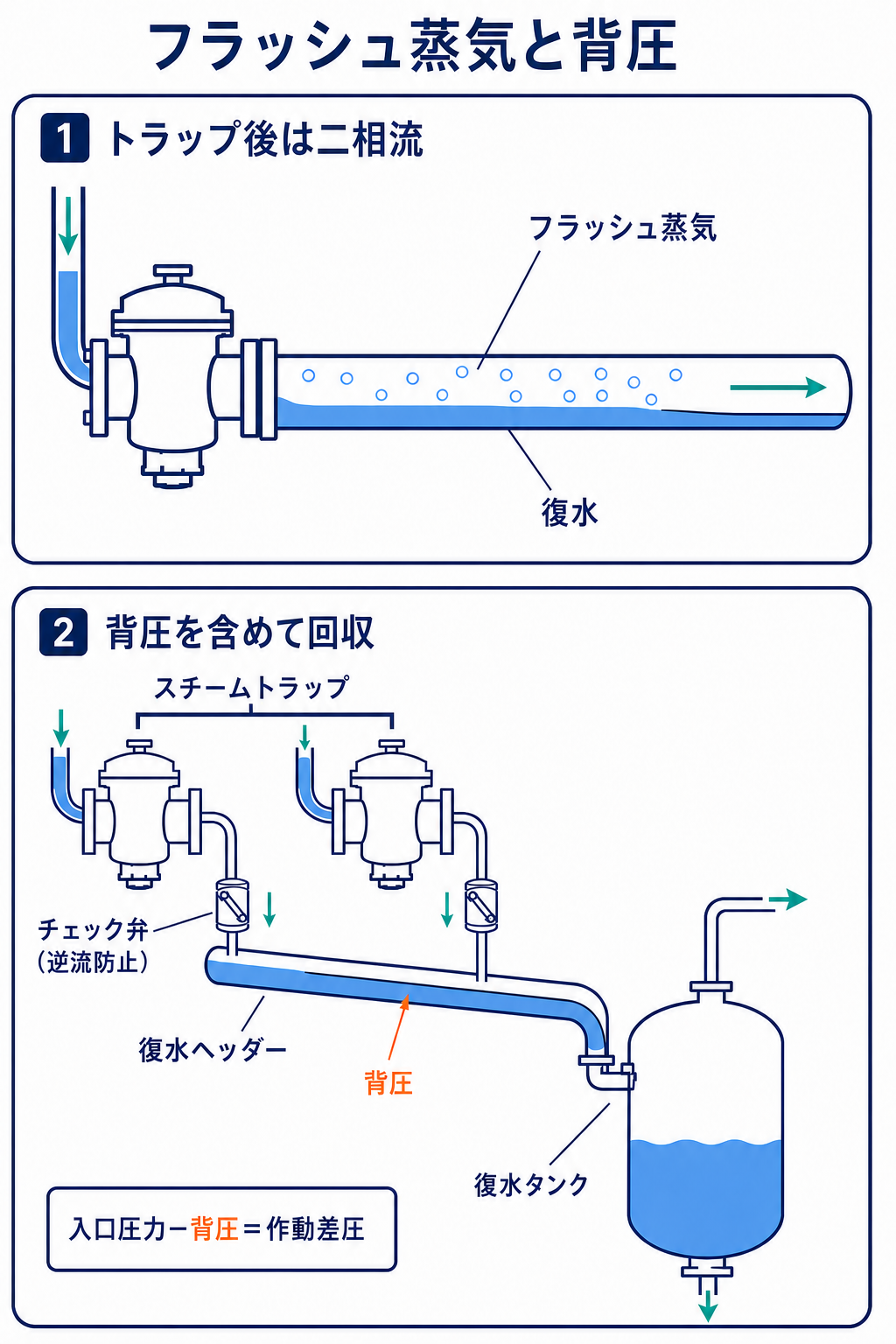

復水回収は背圧とフラッシュ蒸気を含めて設計する

高温のドレンがトラップを通過して低い圧力の復水管へ入ると、ドレンの一部が再蒸発してフラッシュ蒸気になります。そのためトラップ出口以降は、液単相ではなく気液混相として考えます。液体のみで口径を決めると、圧力損失、騒音、振動が大きくなることがあります。

共通復水ヘッダーは次を確認します。

• トラップ出口はヘッダー上部から接続し、他の枝管の逆流と液押し込みを避ける
• 異なる圧力レベルの復水は、可能な限り別ヘッダーで回収する
• 合流する場合はチェッキ弁の位置と共通ヘッダーの最大背圧を確認する
• ヘッダーは受入タンクへ向かって連続した勾配とし、局部ポケットをつくらない
• 復水タンクは気液分離、フラッシュ蒸気の排出・利用、ポンプNPSH、温度、オーバーフローを含めて設計する

チェッキ弁は逆流を抑える部品であり、トラップの排出に必要な差圧をつくる装置ではありません。背圧が入口圧力に近づくと、チェッキ弁があってもドレンは排出できません。その場合は、復水系の圧力レベル、トラップ位置、ポンプトラップや復水回収ポンプの要否を系全体で見直します。

トラブルは温度だけで断定しない

トラップ入口や出口の表面温度は診断の手がかりになりますが、それだけで正常・漏えい・閉塞を断定できません。形式によって連続排出と間欠排出があり、負荷が小さいと正常でも作動間隔が長くなります。

定期点検は、トラップ単体の良否判定だけでなく、用途、形式、入口圧力、背圧、負荷、排出先を台帳化して行います。生蒸気漏れは蒸気ロスになり、閉塞は生産ロスと安全リスクになるため、どちらか一方だけを監視しません。

設計レビューの順序

1. 蒸気圧力、温度、用途、運転・起動・停止状態を整理する
2. 蒸気主管と枝管の勾配、低点、終端、弁位置を通して見る
3. ドレン発生点からドレンポットまでの流れを確認する
4. トラップ入口へ自然に流入でき、空気障害を起こさない配管にする
5. 起動時と定常時のドレン量、入口圧力、最大背圧を求める
6. 流体識別原理、空気排出、取付条件からトラップ形式を選ぶ
7. メーカー容量曲線で最小作動差圧時の排出能力を確認する
8. ストレーナ、遮断弁、チェッキ弁、バイパスの必要性と操作方針を決める
9. フラッシュ蒸気を含む復水管、ヘッダー、回収タンクを設計する
10. 暖機、通気、弁操作、点検、排液、凍結対策を運転手順で模擬する

よくある間違い

スチームトラップを付ければ勾配は不要だと考える

トラップはドレンを吸い上げません。ドレン発生点からトラップ入口まで、連続して流れ落ちるルートが必要です。

定常ドレン量だけでトラップを選ぶ

冷間起動はドレン量が多く、空気も排出する必要があります。さらに作動差圧が小さい場合があるため、最も厳しい運転状態で選定します。

チェッキ弁を付ければ背圧の問題が消える

チェッキ弁は逆流防止用です。高い復水ヘッダー圧力と立ち上がり液柱はトラップの出口背圧として残ります。

トラップ出口を細い液配管として設計する

高温ドレンは減圧で一部がフラッシュ蒸気になります。気液混相と圧力損失、騒音、振動を考慮して口径と支持を決めます。

バイパス弁を少し開けておく

バイパスから生蒸気が流れ続けると、エネルギーロス、復水ヘッダーの背圧上昇、振動の原因になります。必要な時だけ正しい手順で操作します。

表面温度が高いので生蒸気漏れと断定する

正常な高温ドレンとフラッシュ蒸気でも出口は高温になります。温度だけでなく、超音波、差圧、作動周期、運転負荷で判定します。

まとめ

• 蒸気系は、蒸気供給とドレン発生・排出・回収を一つの系として設計する
• 主管勾配とドレンポットでドレンを実際の低点へ集める
• 冷間起動はドレン負荷が大きく、通気と小さい作動差圧への対応が必要になる
• トラップは密度差、温度差、動力学的な差のどれを使うかで整理する
• トラップはポンプではなく、入口の流入経路と前後差圧が必要である
• 復水管はフラッシュ蒸気を含む気液混相として考え、ヘッダー背圧を確認する
• 暖機、バイパス、点検、停止排液まで運転手順と配管設計を一致させる

良い蒸気配管は、トラップの台数が多い配管ではありません。起動から定常運転、停止まで、ドレンと空気が行き止まらず、生蒸気を不要に逃がさず、復水が安全な回収先へ流れ続ける配管です。
