ボール弁｜フルボア・シート・キャビティの選定

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

ボール弁は、中央に穴を設けた球状の弁体を90度回し、流路を開閉する弁です。全開では穴が配管方向を向き、全閉では穴のない球面が流路を遮断します。短い操作で開閉でき、全開時の流路を直線状にできるため、遮断弁として広く使われています。

ただし、「ボール弁なら圧力損失が小さい」「トラニオン形ならキャビティ圧を自動で逃がす」と形式名だけで判断するのは危険です。実際の性能は、ボア径、ボールの支持方法、シートの押付け方、キャビティ圧の逃がし方で変わります。

ボール弁の選定では、形式名より先に、実ボア径・シート設計・キャビティリリーフ・指定流れ方向を確認します。この記事では、図面やデータシートで何を確認すべきかを整理します。

1. 「低圧損」はフルボアであることを確認して判断する
2. フローティング形とトラニオン形は、動く部品が違う
- フローティング形
- トラニオン形
3. キャビティ異常昇圧は全閉時と全開時の両方を確認する
4. 一般形ボール弁は中間開度で絞らない
5. シート材と使用条件を合わせる
6. 設計・運転・保全のチェックリスト
- 設計
- 運転
- 保全
まとめ
関連記事
参考文献

1. 「低圧損」はフルボアであることを確認して判断する

ボール弁の全開流路は直線状ですが、すべての製品でボールの穴径が配管内径と同じとは限りません。穴径が配管内径とほぼ同じものをフルボア、流路を小さくしたものを標準ボア、レデュースドボアなどと呼びます。

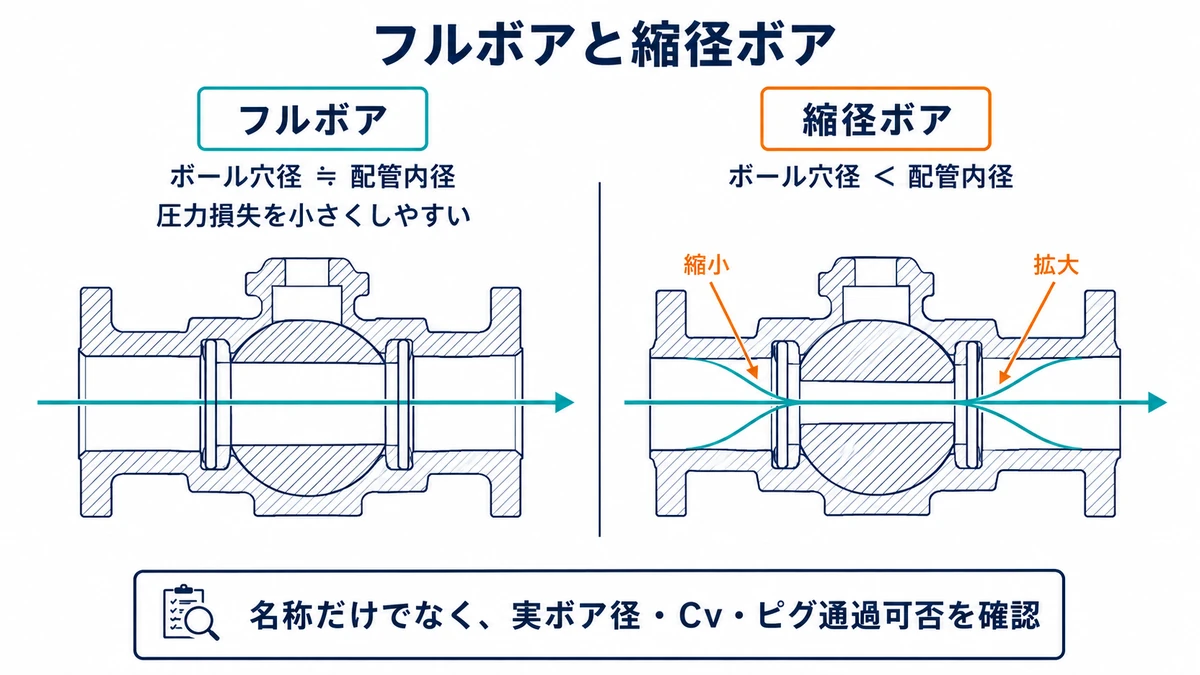

全開ボール弁の断面で、配管内径とボール穴径がほぼ同じフルボアと、ボール穴径が小さく入口と出口で縮小拡大する縮径ボアを比較した図（一次資料を参考に当サイト作成）

項目	フルボア	標準・レデュースドボア
ボール穴径	配管内径とほぼ同じ	配管内径より小さい
全開時の流れ	直線で急な縮小・拡大が少ない	入口で縮小し、出口で拡大する
圧力損失	小さくしやすい	フルボアより大きくなる
主な判断材料	低圧損、ピグ通過、詰まりにくさ	必要流量、弁寸法、重量、価格

「フルポート」「フルボア」「標準ボア」「レデュースドボア」の使い分けは、規格やメーカーで完全には統一されていません。また、同じ呼び方でも実寸が異なることがあります。

名称だけで決めず、メーカー図面のポート径、流量係数、ピグ通過可否を確認します。とくにポンプ吸込配管、重力流れ、低差圧系、スラリー、ピグを通す配管では、縮径部が系全体へ与える影響を確認します。

一方、圧力損失に十分な余裕があり、必要流量を満たすなら、縮径ボアが合理的な場合もあります。「指定しなければ必ず縮径ボアになる」「ボール弁なら直管と同じ」と一律には判断できません。

2. フローティング形とトラニオン形は、動く部品が違う

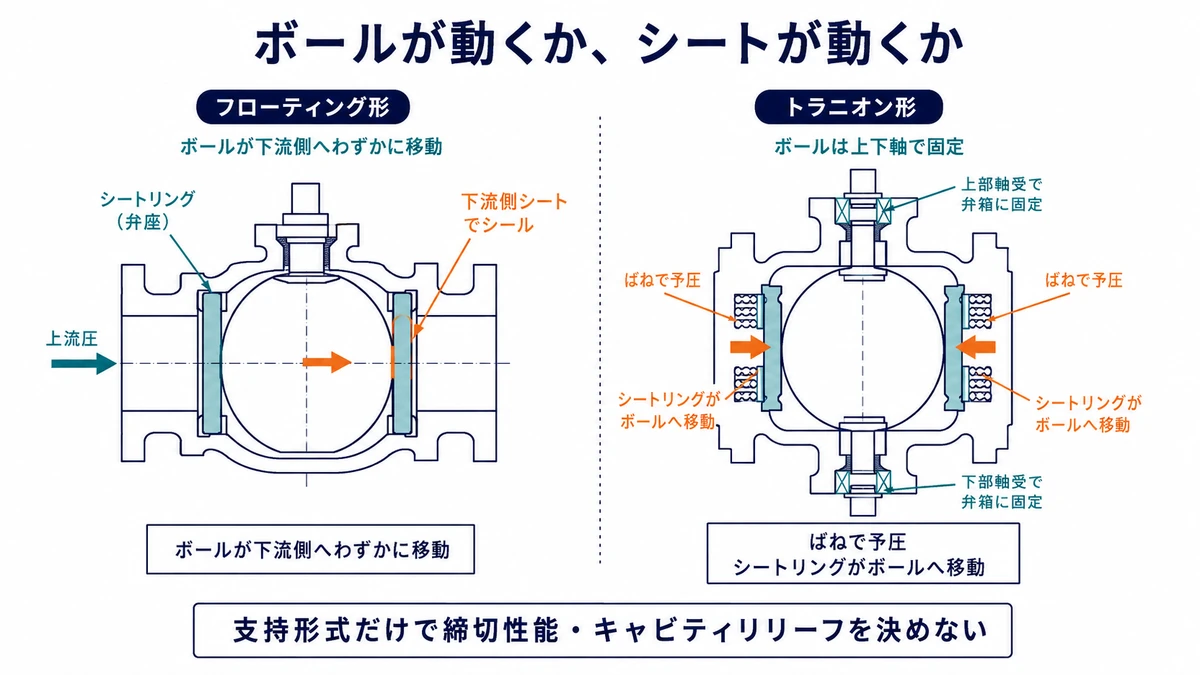

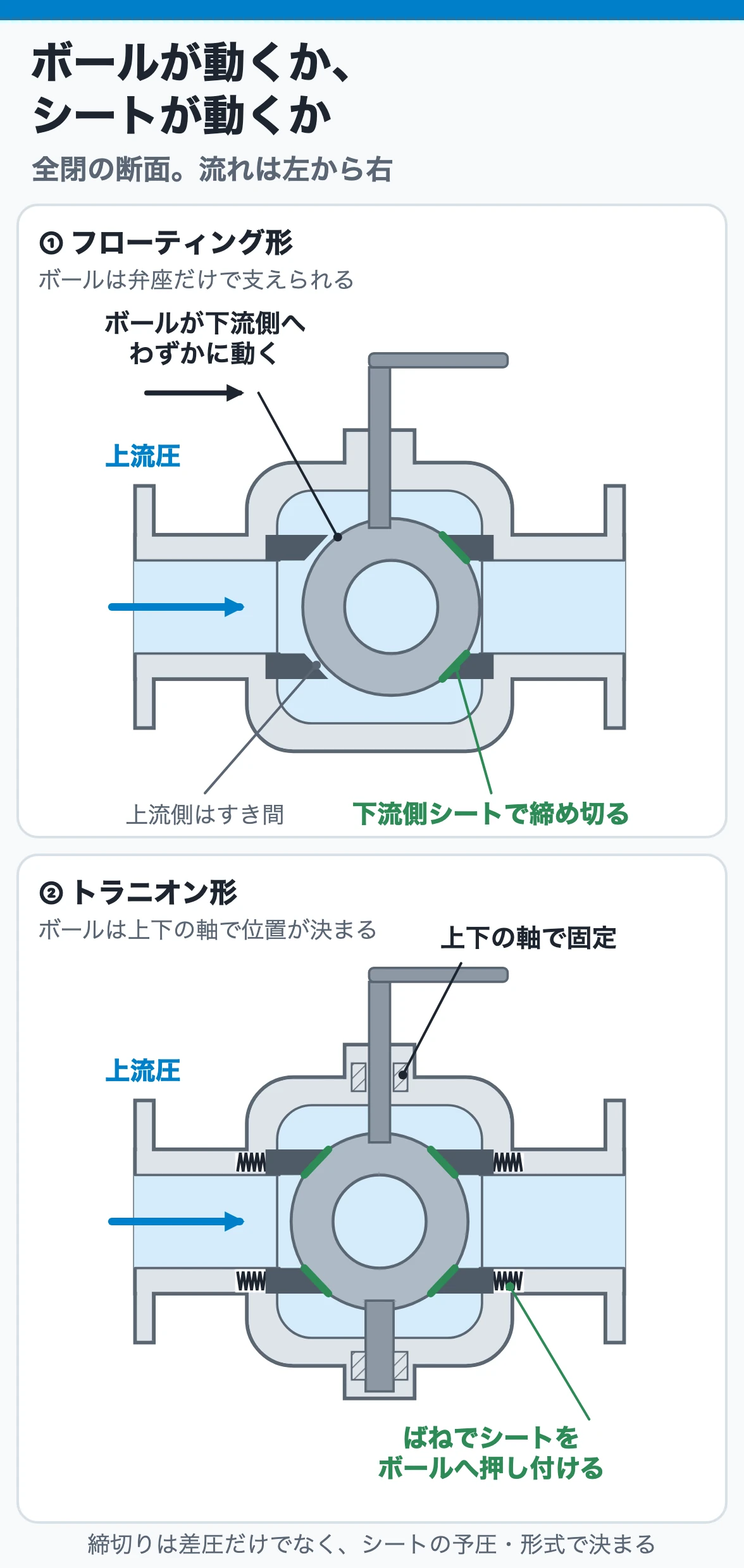

ボール弁は、ボールの支持方法によってフローティング形とトラニオン形に大別されます。両者の違いは、閉止時に差圧を受けてボールが動くのか、シートが動くのかです。

フローティング形

フローティング形では、ボールは弁棒で回転しますが、上下の軸受で位置を固定されていません。全閉時に上流圧を受けるとボールが下流側へわずかに移動し、下流側シートへ押し付けられてシールします。

このため、口径と差圧が大きくなるほどシート荷重と操作トルクが増えやすく、一般には小・中口径で使われます。低差圧時の締切性能は、差圧だけでなく、シートの初期締付け、弾性、表面状態にも左右されます。

トラニオン形

トラニオン形では、ボールを上軸と下軸で支持して位置を固定します。ボールが下流側へ移動する代わりに、ばねなどで予圧されたシートリングが軸方向へ動き、ボールへ接触します。大口径・高圧でもボール荷重を軸受で受けられ、操作トルクを抑えやすい構造です。

「フローティング形は差圧だけ、トラニオン形はばねだけでシールする」と単純化しないことが重要です。実機では、シートの予圧、流体圧が作用する有効面積、材料、シート形式が組み合わさってシール荷重を作ります。要求する締切等級と最低差圧をメーカーへ提示し、該当製品の試験条件を確認します。

3. キャビティ異常昇圧は全閉時と全開時の両方を確認する

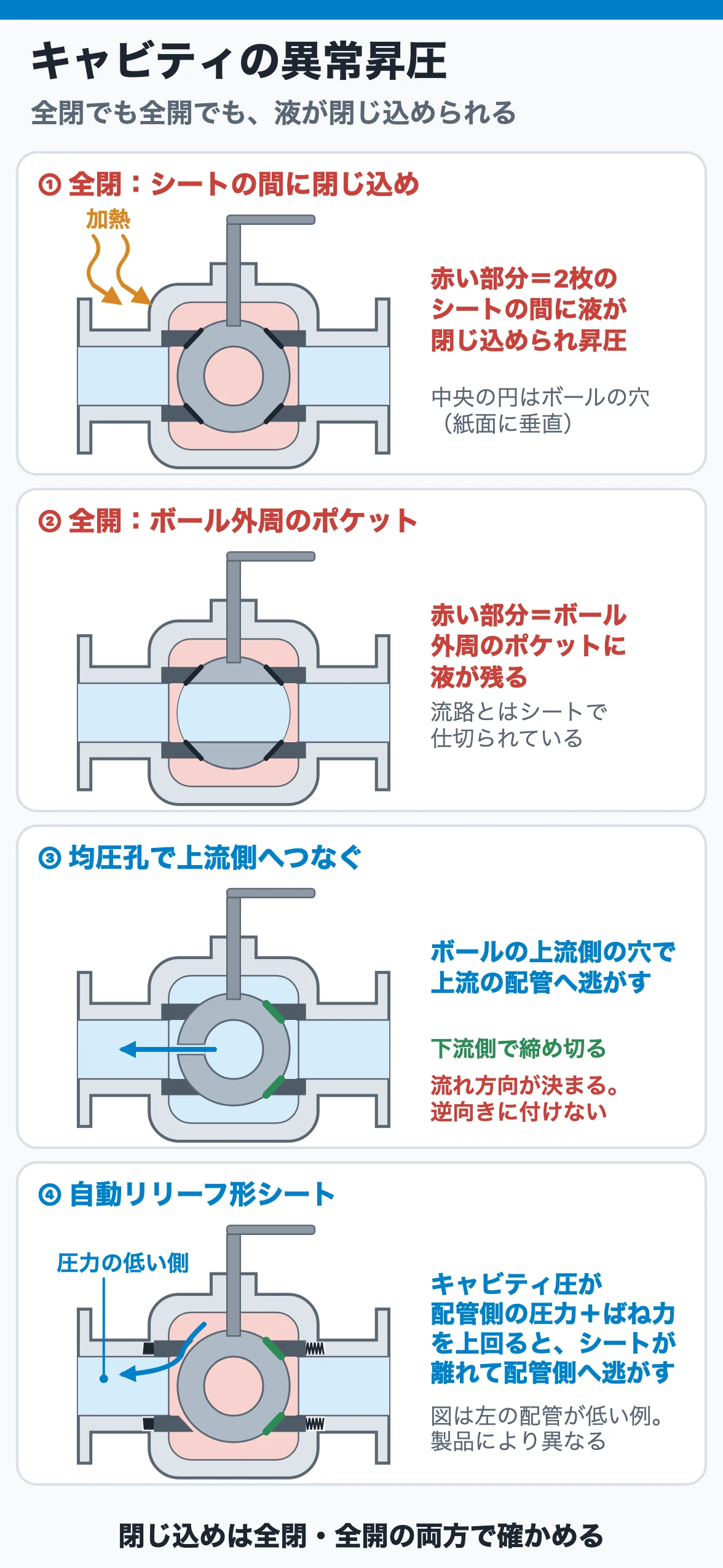

ボール弁には、入口側と出口側の二つのシートがあります。その間にある弁箱内の空間がボディキャビティです。液体がこの空間に閉じ込められたまま周囲から加熱されると、液体の熱膨張によってキャビティ圧が上昇し、シート、ガスケット、弁箱を損傷するおそれがあります。

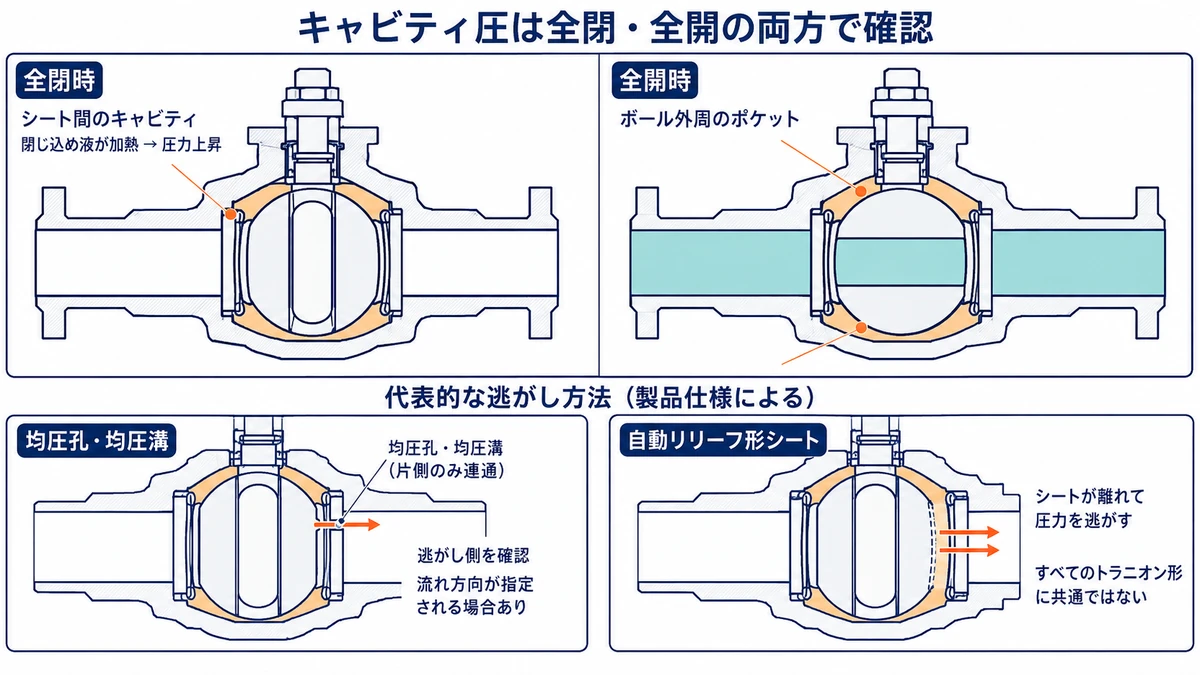

ボール弁の全閉時に二つのシート間へ液が閉じ込められる状態と、全開時にボール外周と弁箱のポケットへ液が残る状態を比較し、均圧孔と自動リリーフシートによる逃がし方を示した図（一次資料を参考に当サイト作成）

全閉時は、二つのシートに挟まれたキャビティが配管から隔離されます。全開時でも、ボール外周と弁箱の間にあるポケットが二つのシートで流路から隔離される構造があります。したがって、異常昇圧の評価を「全閉時だけ」で終えてはいけません。

代表的な対策には、次があります。

ボールやシートへ均圧孔・均圧溝を設け、キャビティを指定側の配管へ連通させる
キャビティ圧が設定条件を超えたとき、シートがボールから離れて配管側へ逃がす自動リリーフ形シートを使う
外部リリーフ弁、ベント、ドレンを設け、定めた安全な場所へ逃がす
使用温度、閉じ込め液、火災時条件を含め、メーカーにキャビティ圧対策を指定する

トラニオン形であること自体は、自動リリーフを保証しません。トラニオン形にも、片側からキャビティ圧を逃がすSPE系のシート、両方向の遮断性を重視するDPE・DIB系のシート、その組合せがあります。二重遮断の要求とキャビティリリーフの要求は干渉するため、シート配置と外部リリーフの要否を同時に確認します。

均圧孔や均圧溝で片側へ逃がす設計では、弁の流れ方向が指定されることがあります。弁箱の矢印、ボールの孔位置、シート配置、データシートを照合し、向きを逆に取り付けないようにします。

4. 一般形ボール弁は中間開度で絞らない

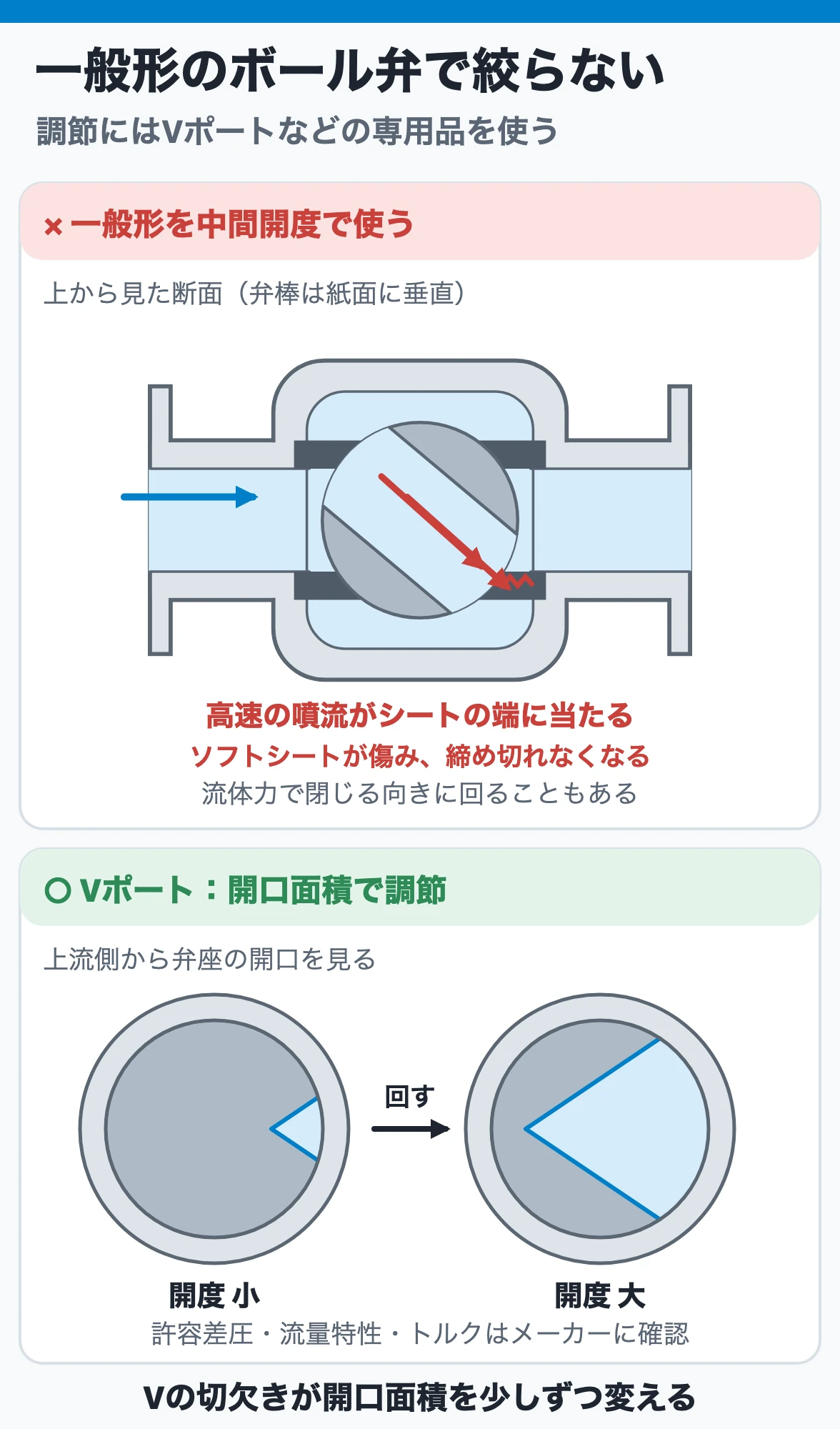

一般的なソフトシートボール弁は、全開・全閉で使う遮断弁です。中間開度では、ボール穴の端部で流路が急に狭くなり、高速噴流が露出したシート端部やボール表面へ当たります。ソフトシートの変形、侵食、はく離や、弁体・弁箱のエロージョンが起こると、全閉時の締切性能を失います。

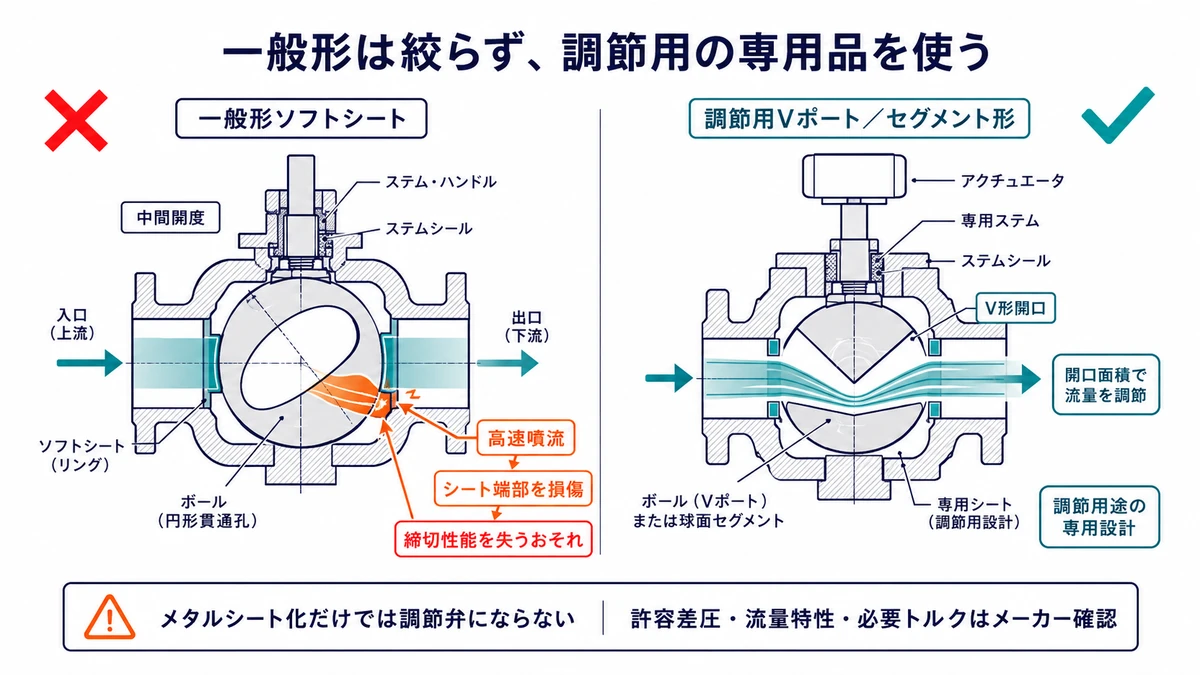

中間開度の一般ソフトシートボール弁で高速噴流がシート端部へ当たる状態と、Vポートまたはセグメント形の専用ボール調節弁で開口面積を制御する状態を比較した図（一次資料を参考に当サイト作成）

また、中間開度では流体力が弁体へ不均衡に作用し、弁を閉じる方向へ回そうとするトルクが生じることがあります。手動弁のレバーを中間位置へ置くだけでは、安定した調節を保証できません。

連続的に流量を調節する必要がある場合は、Vポート形、セグメント形など、開口形状、シート、弁軸、アクチュエータを調節用途に設計した製品を選びます。メタルシートは高温・固形物・耐摩耗用途で有効な選択肢ですが、メタルシートに替えるだけで、一般形ボール弁が自動的に調節弁になるわけではありません。許容差圧、レンジアビリティ、キャビテーション、騒音、必要トルクをメーカー仕様で確認します。
