「水だから炭素鋼」「腐食性があるからステンレス」と、流体名だけで配管材料を決めることはできません。
同じ物質でも、濃度、温度、不純物、流速、気相との接触、停止中の状態が変われば腐食挙動は変わります。材料側も、耐食性だけでなく、設計温度での強度、低温での靭性、溶接性、加工性、入手性、検査性、保全性まで満たす必要があります。
さらに実際のプラントでは、管だけを一本ずつ選びません。選定結果を配管クラスへ落とし込み、管継手、フランジ、一般弁、ガスケット、ボルトまで整合させます。
この記事では、個々の材質記号を暗記する前に知っておきたい「材料選定の進め方」を、初学者にも追える順番で解説します。設計に携わる人向けに、候補材をどう検証し、どの図書へ反映するかまで扱います。

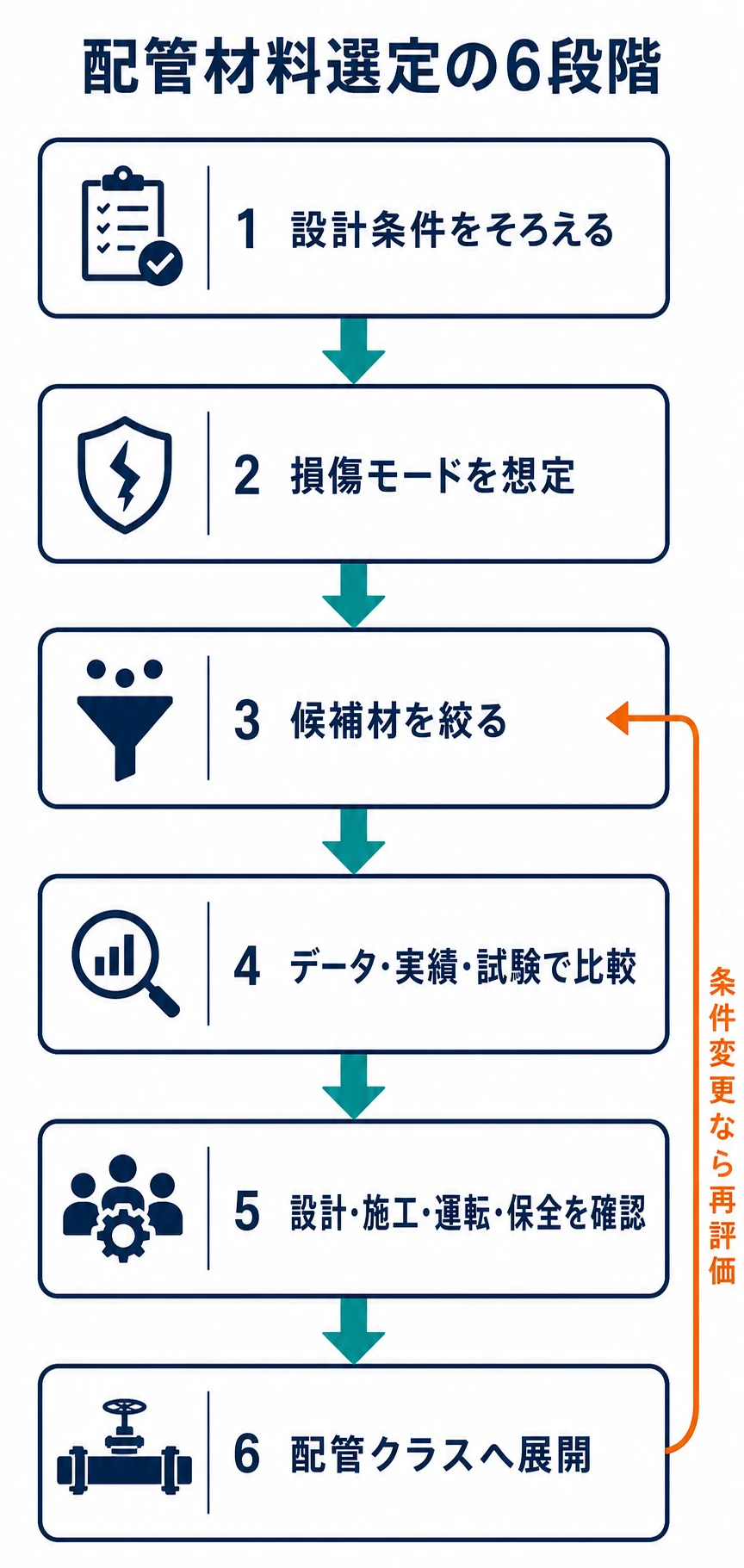

まず全体像：材料選定は6段階で進める
配管材料の選定は、次の6段階で進めると整理しやすくなります。
- 設計条件と運転シナリオをそろえる
- 起こり得る損傷モードを想定する
- 材料群から候補を絞る
- データ、使用実績、試験で候補を比較する
- 構造、施工、運転、保全を含めて成立性を確認する
- 配管クラスと材料ファミリーへ展開する
ポイントは、材質記号から始めないことです。最初に「何に耐えなければならないか」を定義し、その後で候補材を比較します。
また、温度、圧力、腐食性のどれか一つだけを順番に見る方法でも不十分です。高温強度が支配するラインもあれば、微量塩化物と残留応力の組合せが支配するラインもあります。支配的な制約を見つけながら、条件を反復して見直すのが実務です。

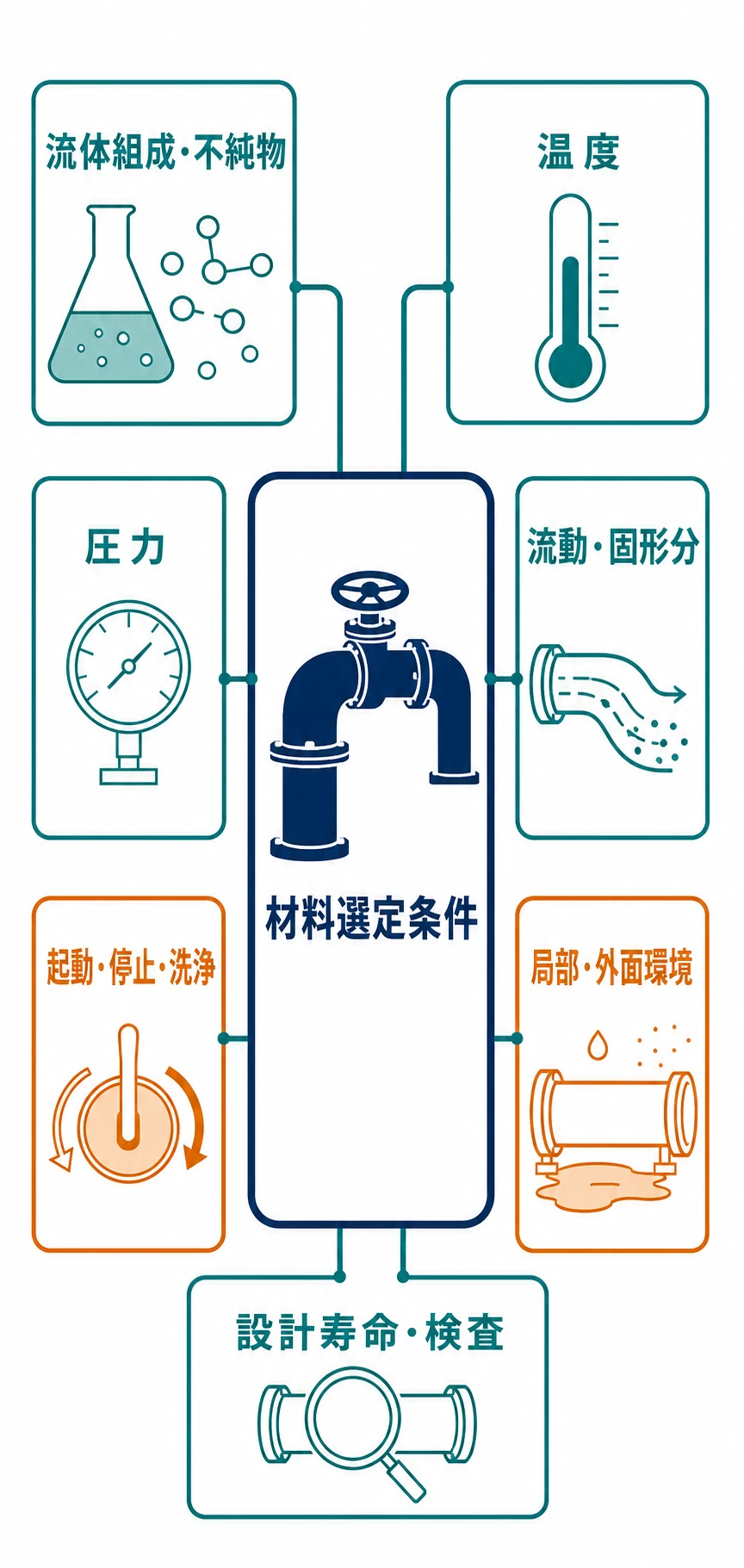

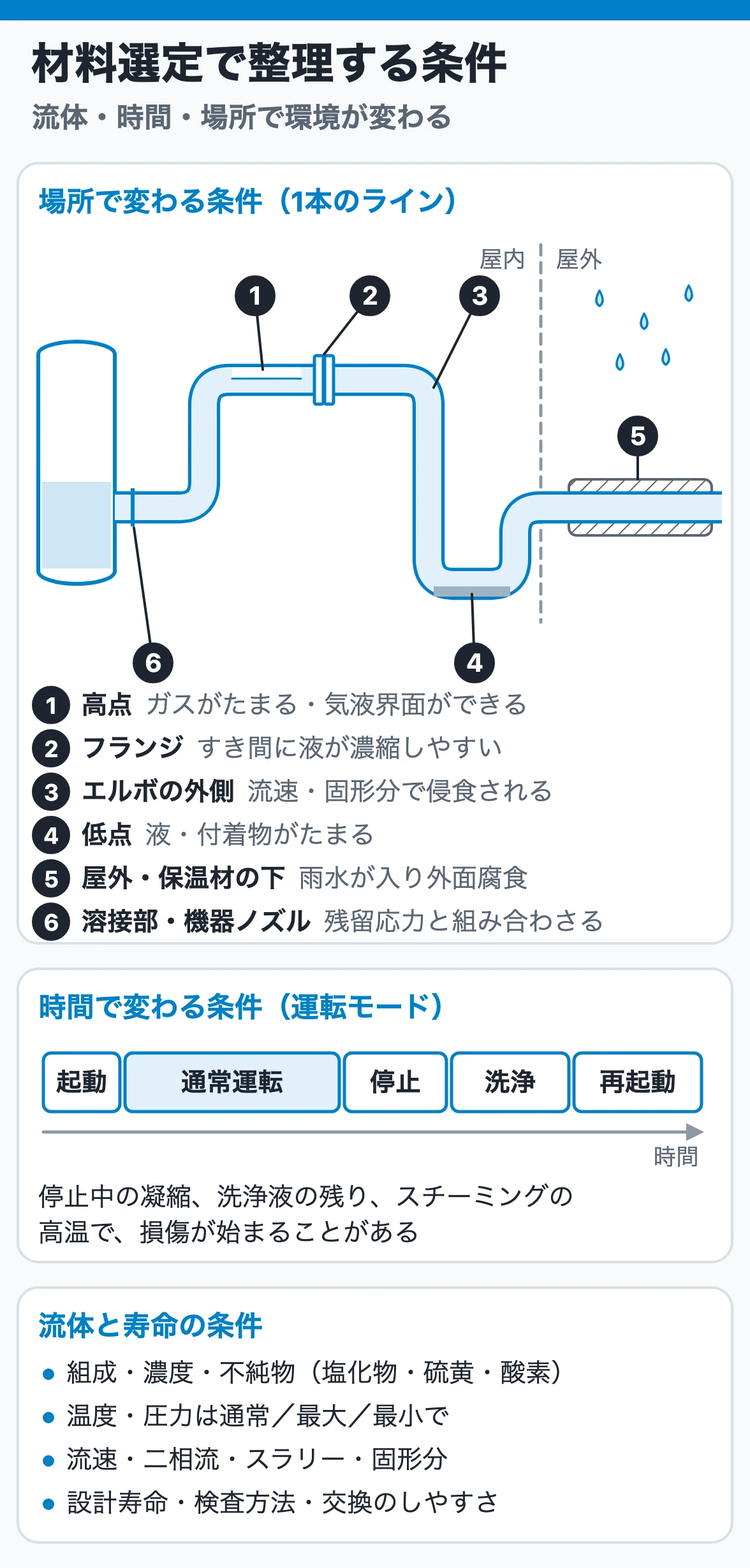

1. 設計条件をそろえる｜流体名だけでは決められない
材料選定の入力は、流体名だけではありません。少なくとも次の条件をそろえます。
- 流体の主成分、濃度、相状態
- 水分、塩化物、硫黄分、酸素などの不純物
- pH、酸化性・還元性、電気伝導度
- 通常・最大・最小の圧力と温度
- 起動、停止、洗浄、スチーミング、パージ時の条件
- 流速、二相流、スラリー、固形分の有無
- 高点・低点、液だまり、気液界面、付着物、隙間の有無
- 屋外、海塩粒子、保温、埋設など外面環境
- 設計寿命、検査方法、補修・交換のしやすさ
「通常運転では問題ない」は十分な根拠になりません。停止中に水分が凝縮する、洗浄液が残る、スチーミングで温度が上がる、空気が混入して酸化還元条件が変わる、といった非定常条件で材料損傷が始まることがあります。
条件が未確定なら、推測値を最終仕様として扱わず、仮定、未確定事項、感度の高い因子を明記します。濃度や温度が少し変わるだけで候補材が変わる場合は、プロセス側へ許容範囲を返す必要があります。
設計条件は「範囲」と「組合せ」で見る
例えば、塩化物が存在するという情報だけでは判断できません。温度、濃縮の有無、酸素、pH、応力、隙間の有無が組み合わさって、孔食や応力腐食割れの可能性が変わります。
材料選定表には、単一の代表値だけでなく、通常、最大、最小、起動停止、洗浄、異常時など、材質へ影響するケースを分けて記録します。

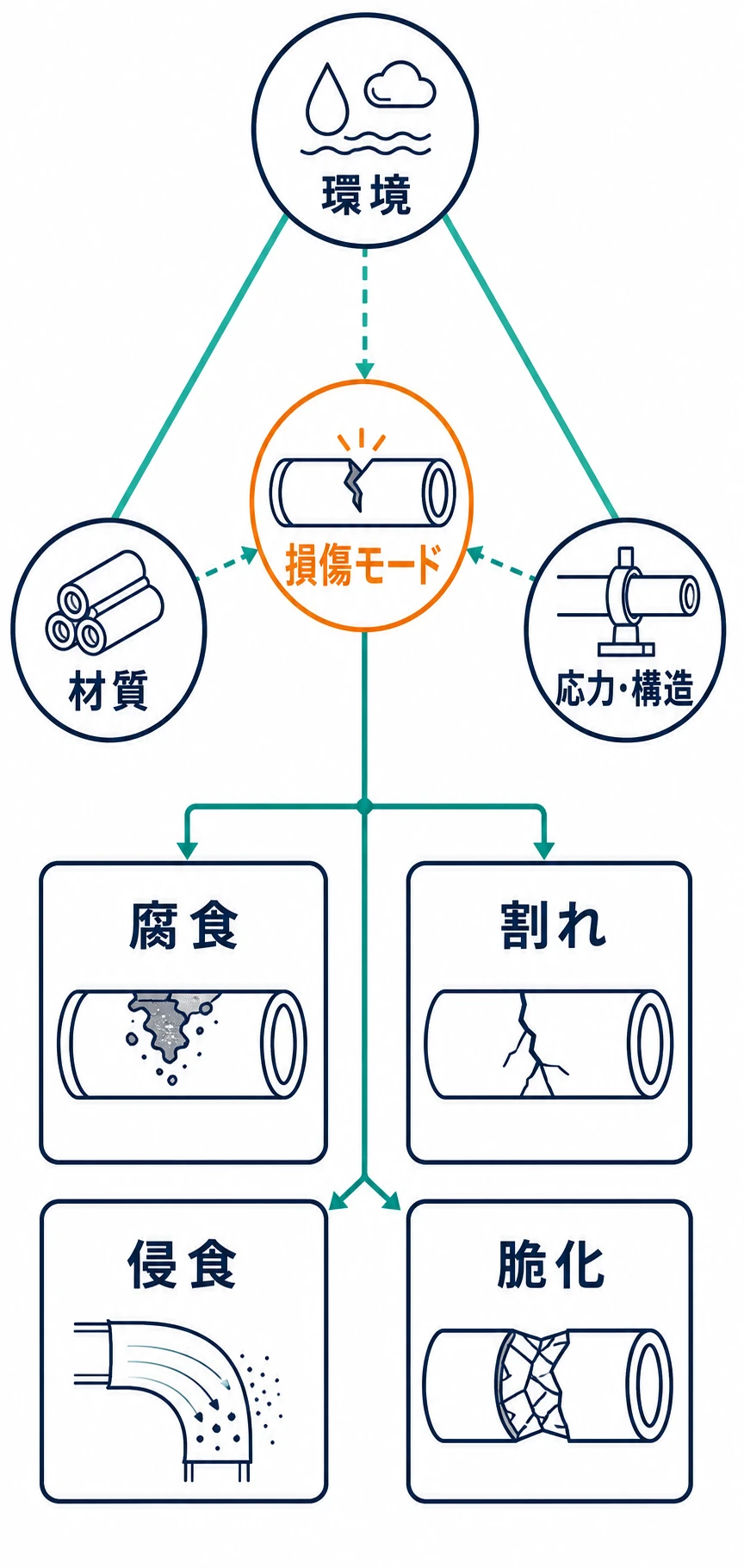

2. 損傷モードを先に考える｜環境・材質・応力の組合せ
化学装置の材料損傷は、環境、材質、応力・構造の相互作用で生じます。したがって「この流体に耐える材質は何か」だけでなく、「この形状、この製作方法、この応力状態で、どの損傷が起こり得るか」を考えます。
代表的な確認項目は次のとおりです。
- 内圧に耐える強度があるか
- 低温で脆性破壊を起こさない靭性があるか
- 高温で強度低下、クリープ、組織変化を起こさないか
- 全面腐食の速度を許容できるか
- 孔食、隙間腐食、粒界腐食などの局部腐食が起こらないか
- 引張応力と環境の組合せで応力腐食割れが起こらないか
- 高流速、固形分、液滴、気泡による侵食・エロージョンがないか
- 異種金属の接触や溶接部で局部的な問題が生じないか
- 外面腐食、保温材下腐食、土壌腐食を見落としていないか
耐食性が高い材料でも、すべての損傷モードに強いとは限りません。ステンレス鋼は不動態皮膜によって耐食性を得ますが、環境によっては孔食や応力腐食割れが問題になります。樹脂配管は耐食性の利点があっても、温度、長期強度、熱膨張、透過、静電気、支持、接合方法が制約になります。
材料名ではなく、想定する損傷モードごとに「起こる条件」「防ぐ方法」「検出方法」を対応させることが重要です。

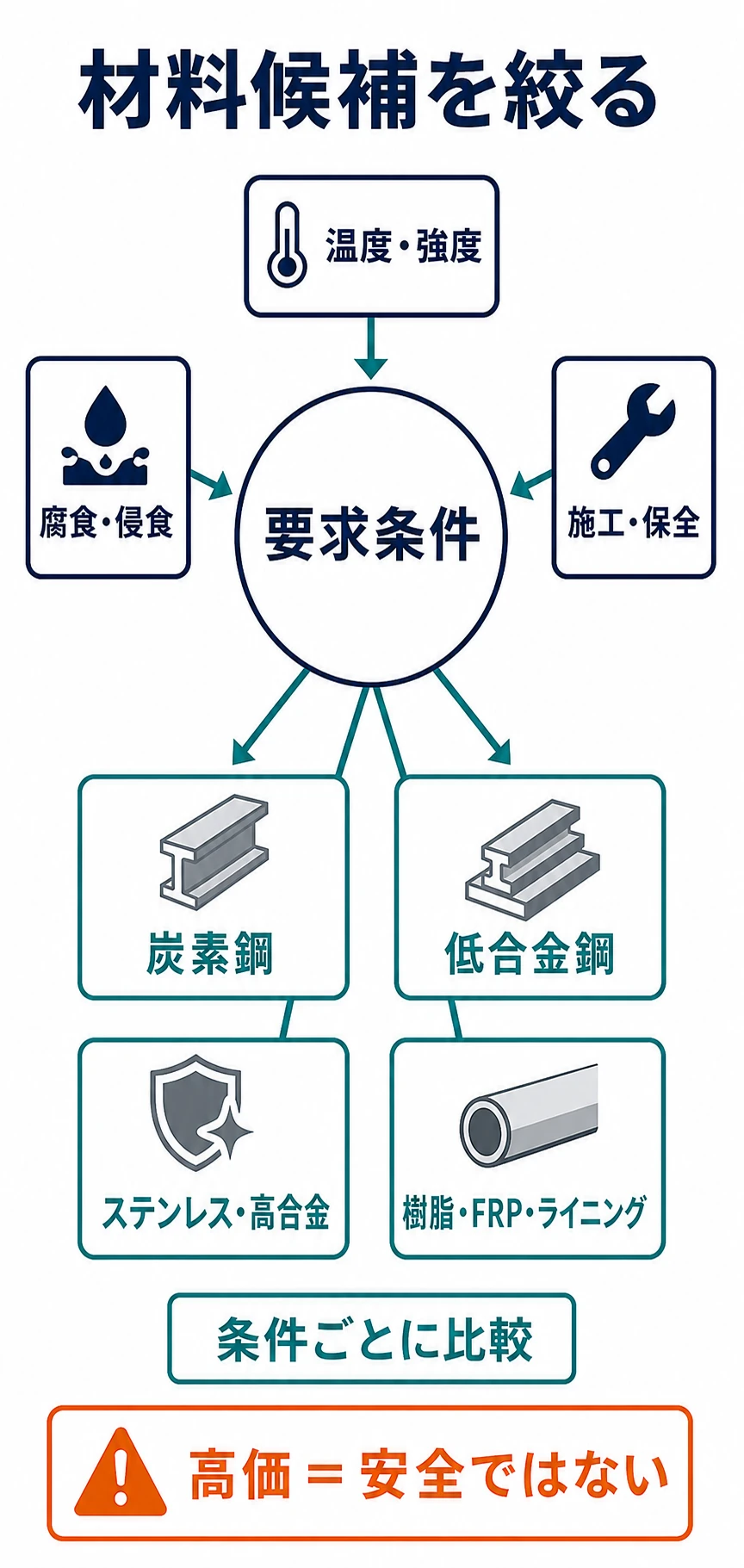

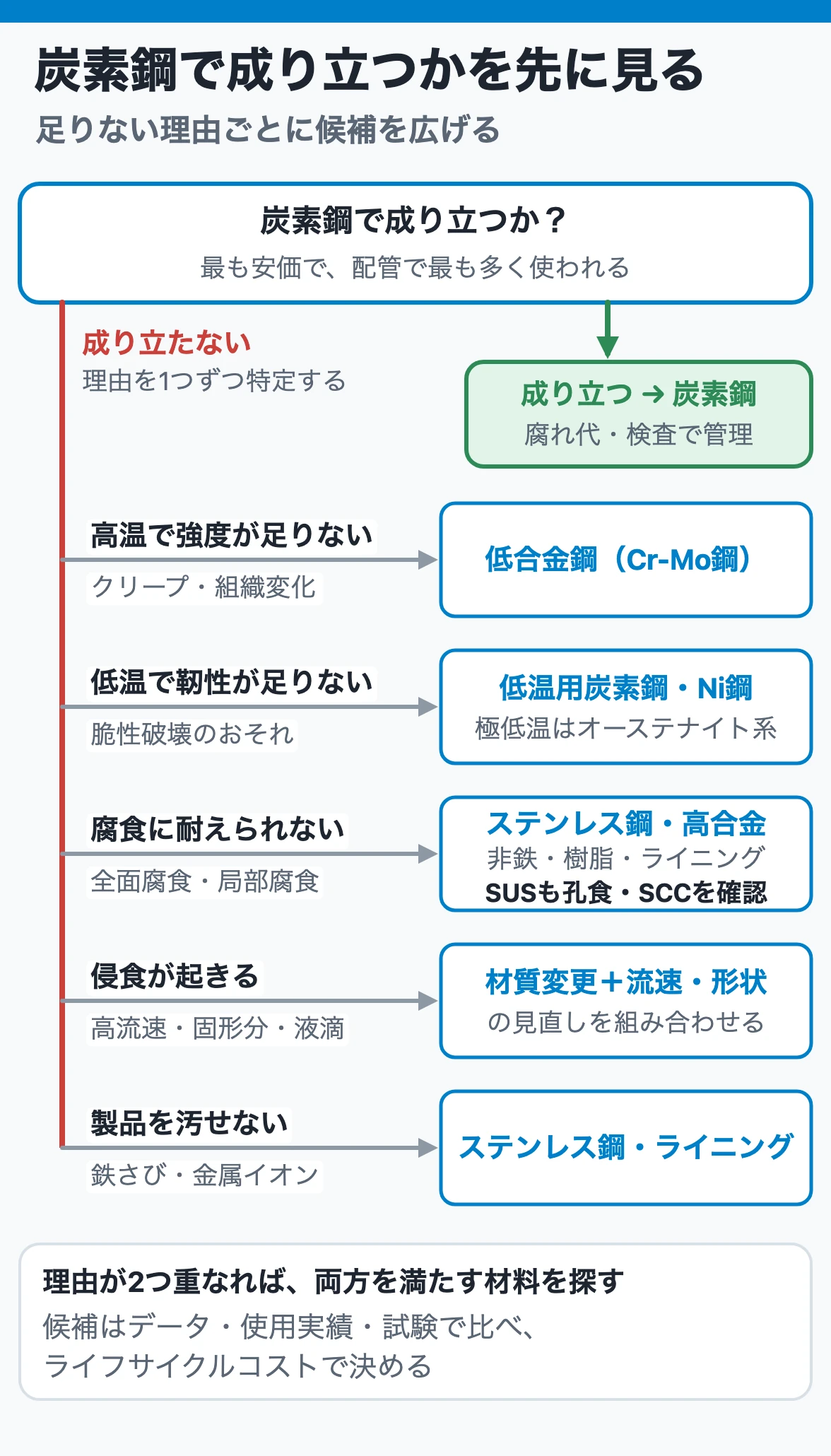

3. 材料群から候補を絞る｜最安材から成立性を確認する
損傷モードを想定したら、使用可能な材料群から候補を絞ります。配管で使われる主な材料群は次のとおりです。
- 炭素鋼
- 低合金鋼
- ステンレス鋼・二相ステンレス鋼
- ニッケル合金、チタン、銅合金などの非鉄金属
- 樹脂、FRP、ゴム・樹脂ライニングなどの非金属・複合材料
経済性を考えると、まず安価で入手しやすい材料が条件を満たすかを確認し、満たさない理由が明確になったときに候補を上げる方法が合理的です。ただし、初期材料費だけで判断してはいけません。
腐食代、ライニング、塗装、検査頻度、停止損失、補修、交換、廃棄まで含めたライフサイクルコストで比較します。高価な材料が必ず有利とは限らず、安価な材料を計画的に検査・更新する方が合理的な場合もあります。
温度と圧力は「材質」と「厚さ」の両方へ効く
温度が上がると許容応力が低下し、高温域では時間依存のクリープも考慮が必要です。低温では強度値だけでなく靭性が重要になります。
圧力は必要肉厚やフランジ・バルブのレーティングへ直接影響しますが、圧力だけで材質が決まるわけではありません。同じ圧力でも、設計温度と材料の許容応力が違えば必要厚さは変わります。
材質、肉厚、接続方法、圧力クラスは別々に決めず、配管システムとして整合させます。
詳細な材質使い分けは別記事で扱う
炭素鋼のJIS管種、304・316・L材・二相鋼、樹脂・FRP・ライニングの詳細は、それぞれPIP-08、PIP-09、PIP-10で扱います。PIP-07では「候補を決める前の考え方」を正本とします。

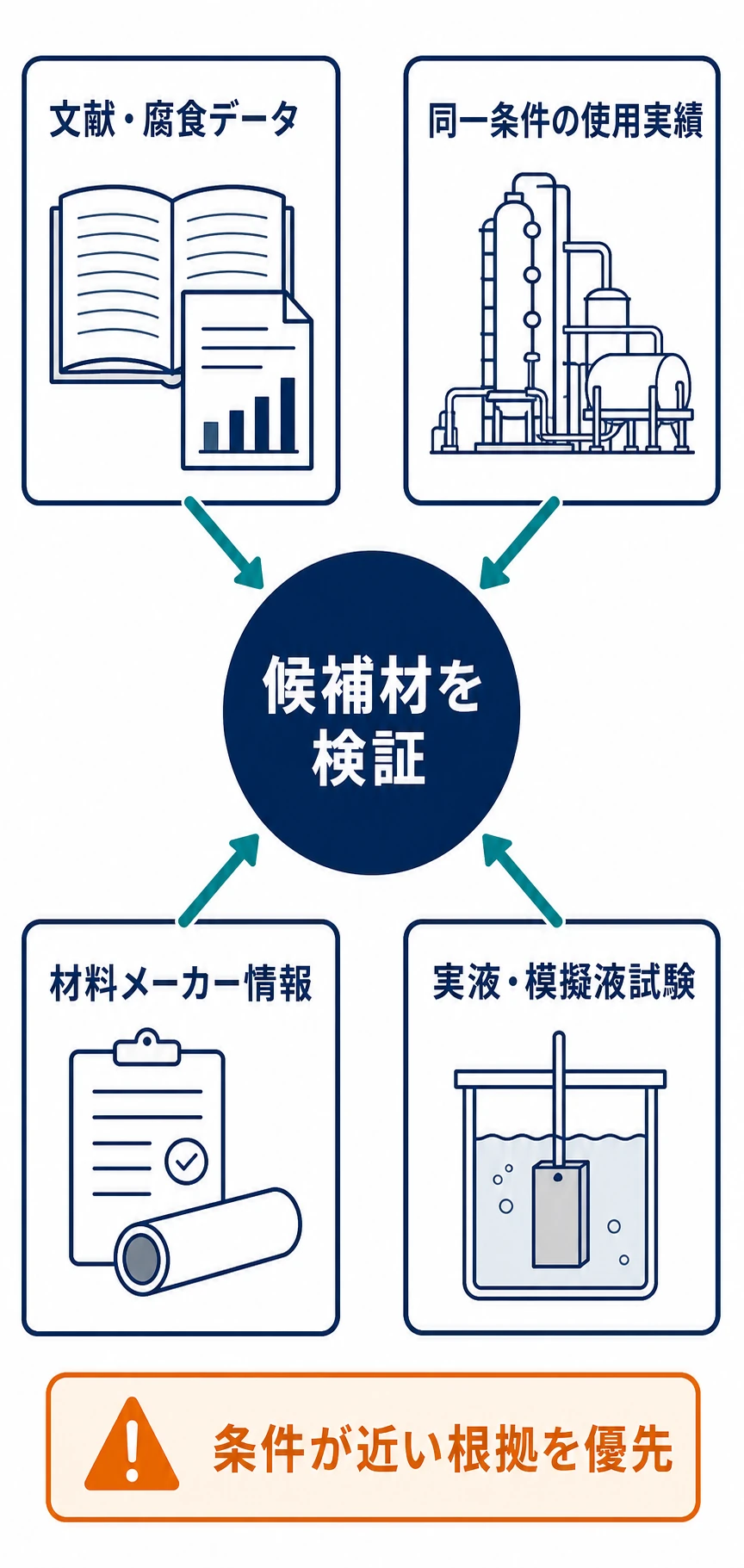

4. 候補材を検証する｜データ表だけで決めない
候補材を絞った後は、腐食データ、既存設備の使用実績、材料メーカーの情報、必要に応じた試験で比較します。
根拠の強さは、対象条件との近さで考えます。
- 同じ装置・同じ運転条件での良好な使用実績
- 同じ流体組成、温度、流速、気液状態に近い実績
- 条件を再現した実液試験、模擬液試験、ループ試験
- 腐食データ集、便覧、材料メーカーのカタログ値
腐食データ集は候補をスクリーニングするのに有用ですが、純物質の静置試験結果が、実装置の流動、濃縮、付着物、隙間、溶接、応力状態をそのまま再現するとは限りません。
微量不純物が局部に濃縮する、気液界面だけ環境が違う、熱交換面で管壁温度が流体代表温度と違う、といった差を確認します。
試験は「実機で問題になる条件」を再現する
試験を行う場合は、試験液の主成分だけを合わせても不十分です。温度、濃度、不純物、酸素の有無、流動、伝熱、隙間、溶接部、応力負荷、試験時間など、想定損傷に効く因子を選びます。
複雑な環境では、パイロット設備や実機へのクーポン設置が有効です。試験結果は、全面腐食量だけでなく、孔食、割れ、溶接部、付着物下など局部損傷も観察します。

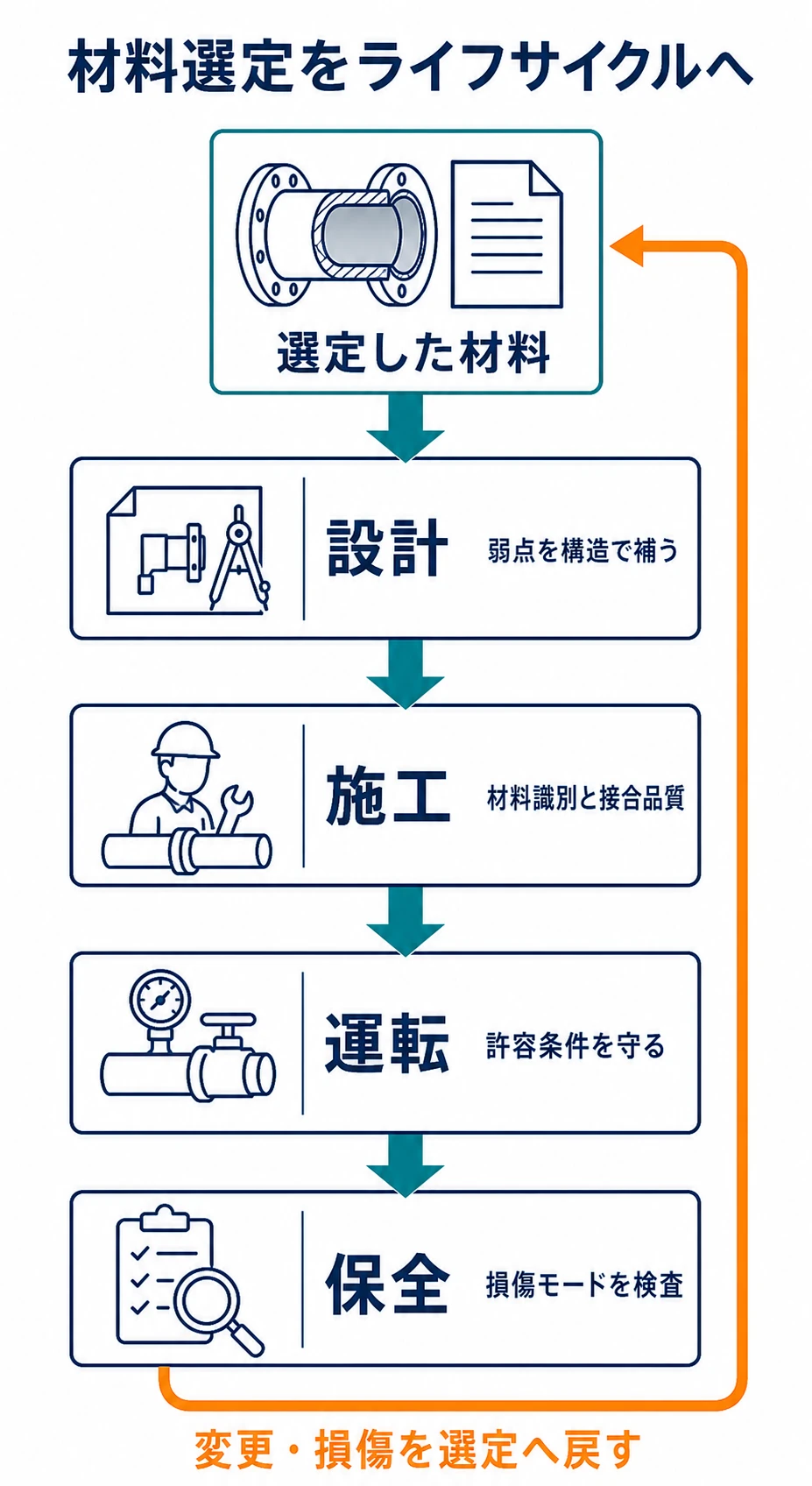

5. 材料を選んだ後も設計は続く｜ライフサイクルで成立させる
適切な耐食材料を選んでも、構造、施工、運転、保全が材料特性に合っていなければ、期待した寿命は得られません。
設計で反映すること
- 液だまり、隙間、付着物の滞留を減らす構造
- 異種金属接触と電気的絶縁の要否
- 腐食代、ライニング、クラッド、防食措置
- 溶接継手、フランジ継手、接着・融着など接続方式
- 検査できる位置、交換できる構造、ドレン・洗浄性
施工で管理すること
- 材料識別と取り違え防止
- 溶接材料、溶接施工要領、予熱・熱処理の適合
- ステンレス鋼の鉄粉汚染など、材料固有の汚染防止
- ライニング・樹脂配管の接合品質と養生
- 必要な非破壊検査、硬さ、表面状態の確認
運転・保全へ伝えること
- 設計で許容した温度、濃度、流速などの範囲
- 洗浄、パージ、停止保管で避ける条件
- 想定した損傷モードと重点検査位置
- 腐食モニタリング方法と判定基準
- 材料変更、薬液変更、運転条件変更時の再評価条件
材料選定の根拠を仕様書だけに閉じ込めず、運転基準と検査計画へつなぐことが重要です。
6. 配管クラスと材料ファミリーへ展開する

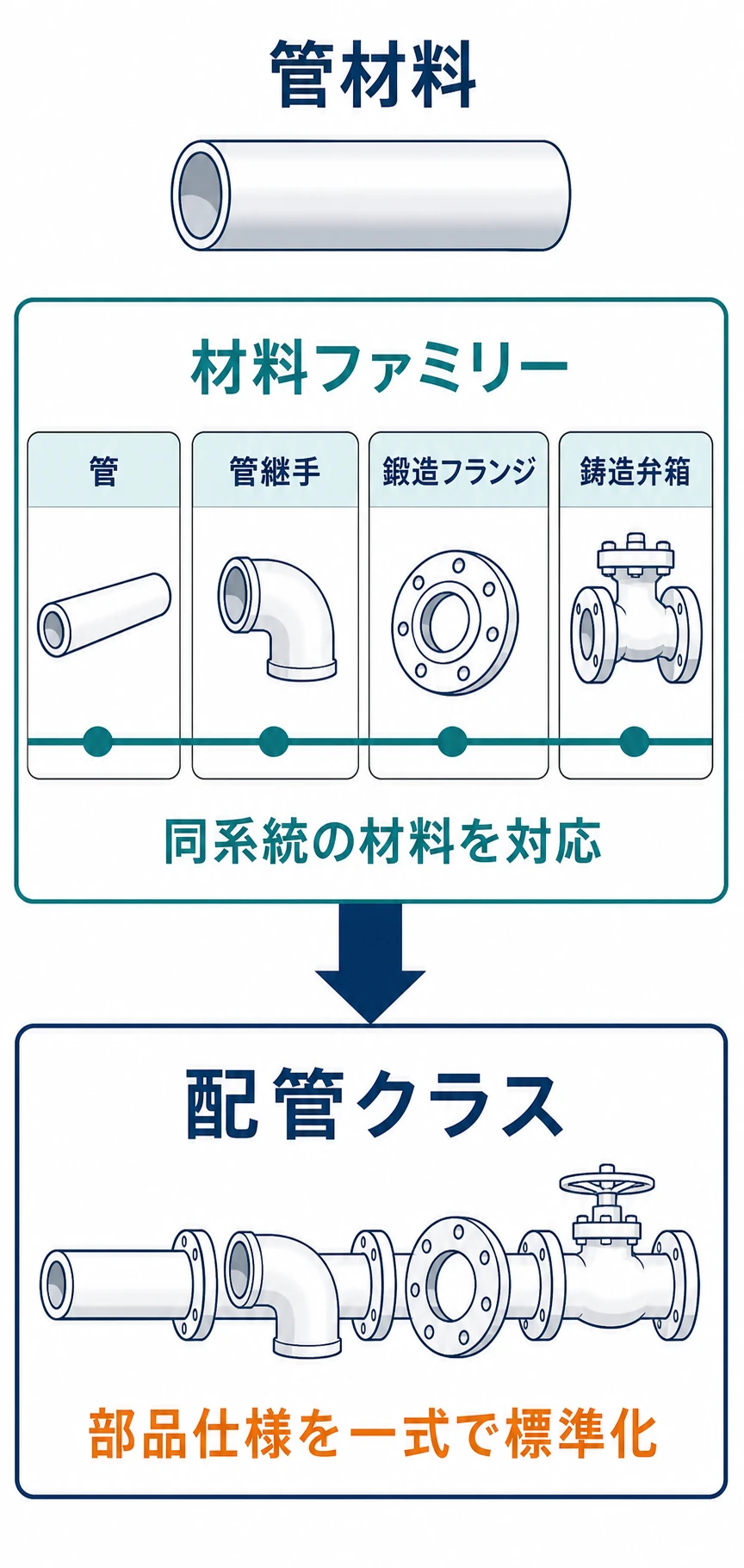

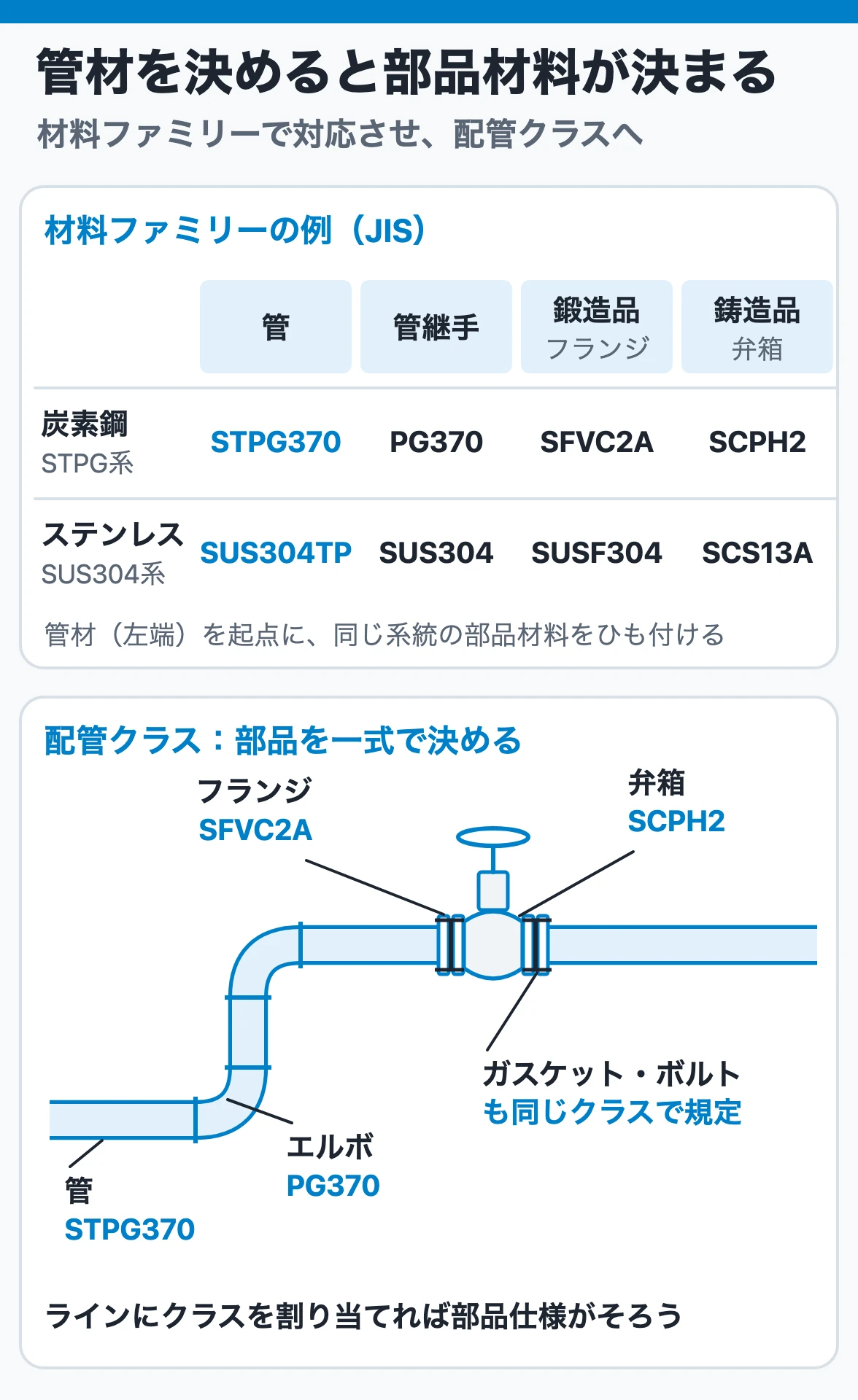

候補材が決まっても、管の材質だけを指定して終わりではありません。プラントでは、同じ条件で使用できる配管部品を配管クラスとして標準化します。
配管クラスには、適用流体、設計条件、管の材質と厚さ、管継手、フランジ、一般弁、ガスケット、ボルトなどの仕様をまとめます。ラインごとにクラスを割り当てることで、設計、調達、製作、据付の整合を保ちます。
管、管継手、鍛造フランジ、鋳造弁箱は製法が異なるため、同じ材料系でも規格記号が異なります。材料ファミリーリストは、管材を起点に、化学成分や使用条件が対応する各部品材料をひも付ける表です。
ここで重要なのは「管がステンレスなら、接続部品も何となくステンレス」という合わせ方ではありません。規格、材料グレード、製法、温度・圧力条件を確認し、部品ごとに正しい対応材を選びます。
配管クラスの仕組みと読み方は、PIP-05「ラインリストと配管クラス」で詳しく解説しています。
材料選定レビューで確認する12項目
- 流体組成、濃度、不純物、相状態が定義されているか
- 通常だけでなく起動、停止、洗浄、異常条件を含めたか
- 設計温度での強度と低温靭性を確認したか
- 想定する腐食、割れ、侵食、脆化を明記したか
- 局部濃縮、気液界面、隙間、付着物下を検討したか
- 内面だけでなく外面環境も確認したか
- 腐食データの試験条件が実機条件に近いか
- 同等条件での使用実績と損傷事例を確認したか
- 溶接、加工、熱処理、接合方法が成立するか
- 入手性、納期、品質保証、材料識別を確認したか
- 検査、補修、交換を含むライフサイクルコストを比較したか
- 配管クラス、材料ファミリー、運転・検査基準へ反映したか
初学者が陥りやすい5つの誤解
「温度→圧力→腐食」の順に見れば必ず決まる
整理の入口にはなりますが、実際には環境、材質、応力が相互作用します。支配条件を見つけ、反復して候補を絞ります。
ステンレス鋼なら腐食しない
ステンレス鋼にも孔食、隙間腐食、粒界腐食、応力腐食割れがあります。鋼種名だけでなく環境と損傷モードを確認します。
腐食データ表で「耐食」となっていれば使える
データ表の濃度、温度、流動、試験時間、試験片状態が実機と違えば、そのまま適用できません。
高価な材料ほど安全で寿命が長い
環境に合わない高級材は損傷します。適材を選び、構造・施工・運転・保全を合わせることが重要です。
管の材質だけ決めればよい
継手、フランジ、弁箱、ガスケット、ボルト、溶接材料まで一つのシステムとして整合させます。
まとめ
配管材料の選定は、材質記号を選ぶ作業ではありません。
設計条件と運転シナリオをそろえ、環境・材質・応力の組合せから損傷モードを想定し、候補材を絞ります。その後、腐食データ、使用実績、試験で検証し、構造、施工、運転、保全まで成立させます。
最後に、選定結果を配管クラスと材料ファミリーへ展開して初めて、プラント全体で使える材料仕様になります。
関連記事
- PIP-05 ラインリストと配管クラス
- PIP-08 炭素鋼配管の使い分け
- PIP-09 ステンレス・高合金配管の選定
- PIP-10 樹脂・FRP・ライニング配管
- PIP-12 設計圧力・設計温度の決め方
- PIP-13 配管の必要肉厚を計算する
- PIP-49 配管はどう壊れるか
参考文献
※ 材料記号、許容応力、適用範囲、圧力温度レーティングは規格改正や製品仕様で変わります。実設計では、適用法規、最新版のJIS・ASTM・ASME・JPI等、自社配管クラス、材料メーカー資料で確認してください。
