「腐食性があるからステンレス」「316は304より上位」と考えるだけでは、化学プラントの配管材料は選べません。
ステンレス鋼は、不動態皮膜によって多くの環境で優れた耐食性を示します。一方で、塩化物が濃縮する隙間、溶接熱影響部、引張応力が残る箇所などでは、孔食、隙間腐食、粒界腐食、応力腐食割れを起こすことがあります。高価な材質へ変更しても、支配する損傷モードと合っていなければ問題は解決しません。
この記事では、SUS304TP、SUS316TP、SUS304LTP、SUS316LTP、二相ステンレス鋼、高合金・ニッケル基合金の位置づけを整理します。初学者が種類記号を読めるところから始め、設計担当者向けに環境、溶接、構造、運転、調達まで含む選定手順を解説します。
まず結論：ステンレス配管は「環境・温度・施工・応力」で選ぶ

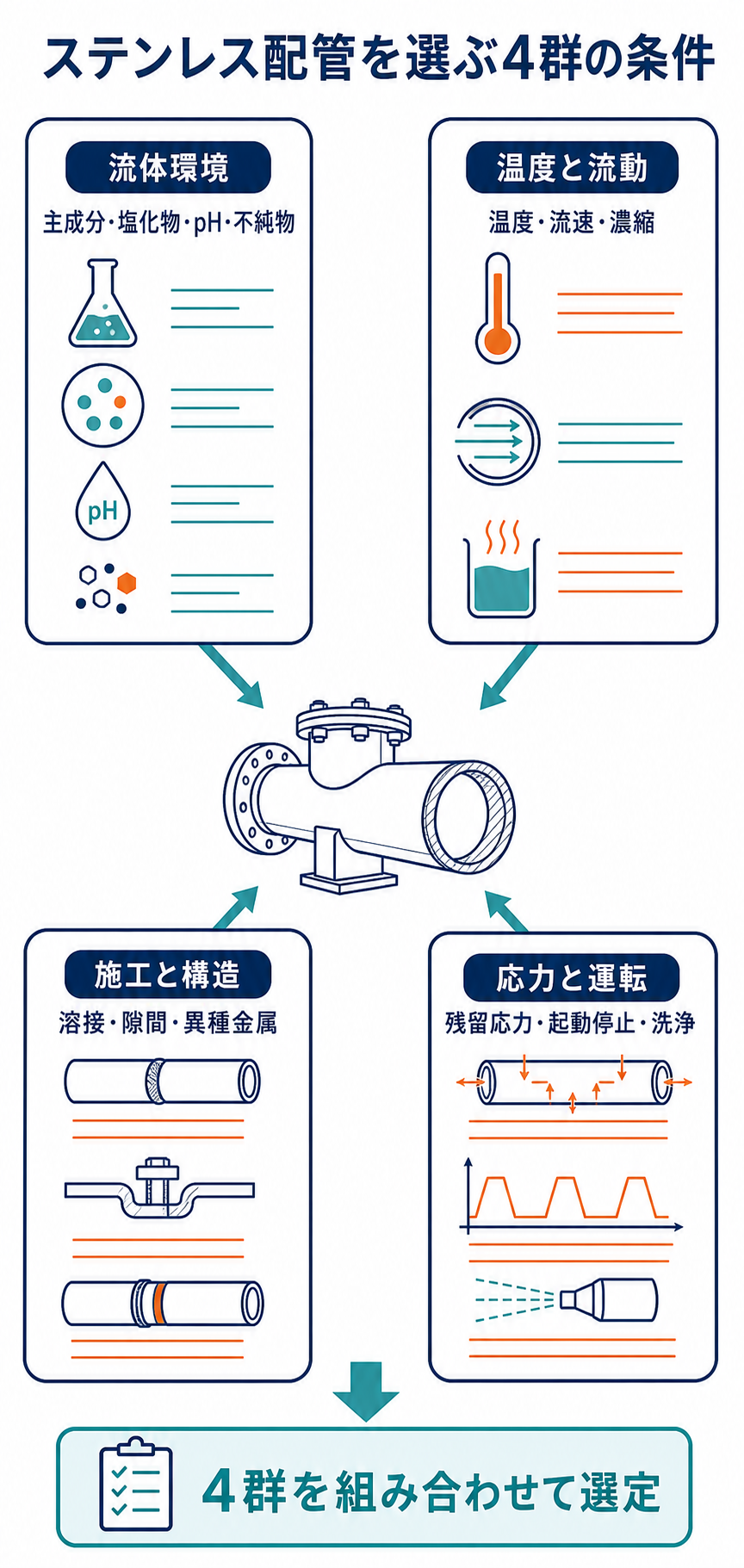

ステンレス配管の選定で最初に確認するのは、SUS304かSUS316かではありません。少なくとも次の4群の条件をそろえます。
- 流体環境：主成分、濃度、pH、酸化性・還元性、水分、塩化物、不純物
- 温度と流動：通常・最高・最低温度、流速、二相流、伝熱面、濃縮の有無
- 施工と構造：溶接、冷間加工、熱処理、隙間、液だまり、異種金属接触
- 応力と運転：内圧、熱応力、溶接残留応力、起動停止、洗浄、停止保管
同じ塩化物濃度でも、蒸発や付着物下で濃縮する場合、温度が上がる場合、隙間がある場合では危険度が変わります。流体分析値が低くても、気液界面、ガスケット周辺、デッドレグ、保温材下では局部環境が厳しくなることがあります。
したがって、選定の基本は「304から316へ上げる」ことではなく、想定する損傷モードを特定し、その損傷に対して材料と構造の両面で対策することです。
JIS G 3459と種類記号｜SUS304LTPを分けて読む
日本規格協会が2026年8月時点で有効としているJIS G 3459:2021は、耐食用、低温用、高温用、消火用などの配管に用いるステンレス鋼鋼管を規定しています。
代表的な種類記号は、次のように分けて読むと理解しやすくなります。
- SUS：ステンレス鋼を表す材料記号
- 304、316、329J4Lなど：鋼種を識別する番号・記号
- L：低炭素グレード
- TP：配管用鋼管であることを示す製品記号

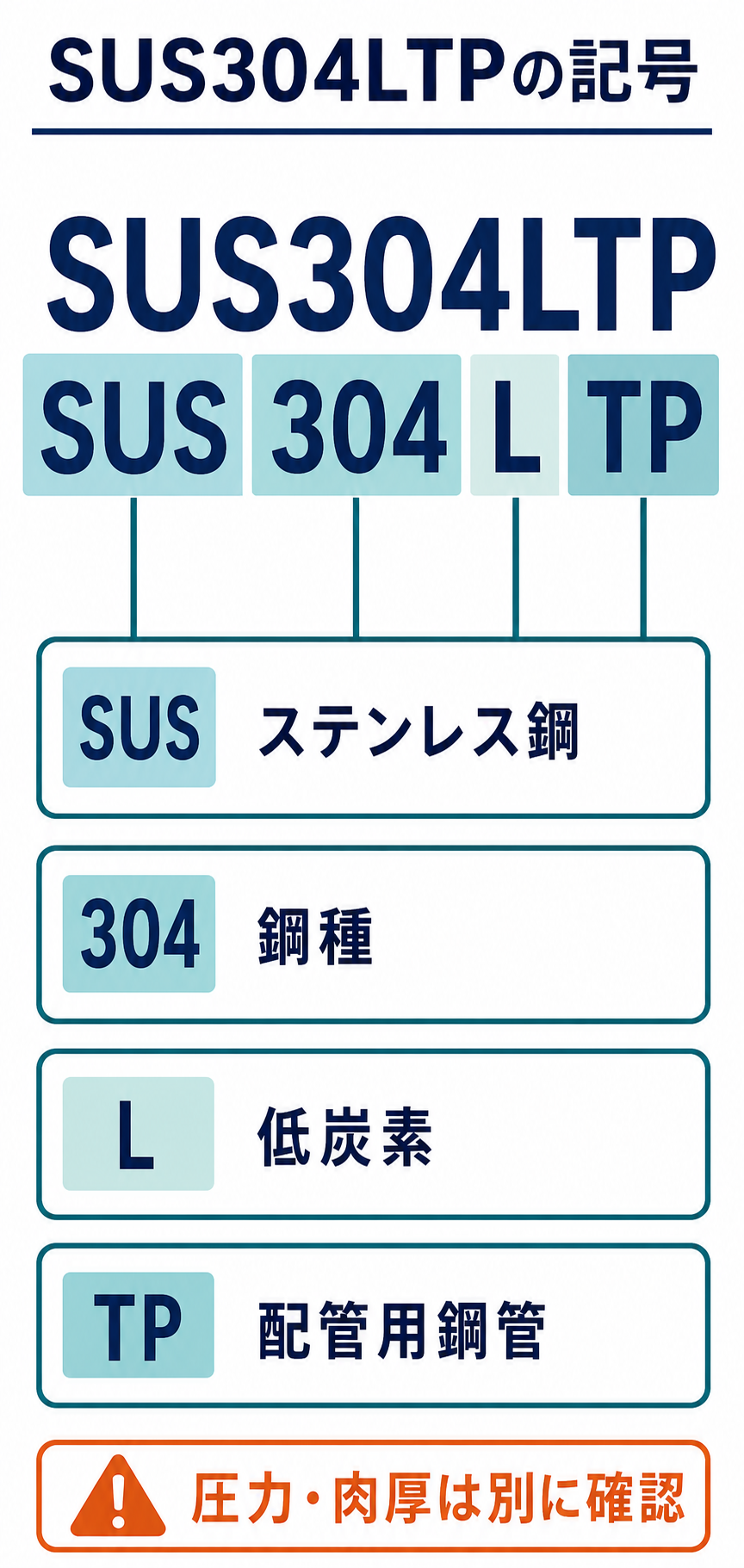

例えば、SUS316LTPは「316より圧力に強い管」という意味ではありません。316系の耐食設計と低炭素化、そして配管用鋼管という製品形状を表します。使用可能圧力は、外径、肉厚、設計温度での許容応力、溶接継手、腐れ代、設計規格などから別に確認します。
また、規格に存在する鋼種と、メーカーが通常製造している寸法・製法は同じではありません。設計時には、種類記号だけでなく、継目無管か溶接管か、外径・肉厚、熱処理、試験、納期、最小ロットまで確認します。
SUS304とSUS316｜Mo添加の効果と限界を理解する
SUS304系は、配管で広く使われるオーステナイト系ステンレス鋼です。加工性と溶接性に優れ、多くの環境で十分な耐食性を持つため、比較の基準になります。

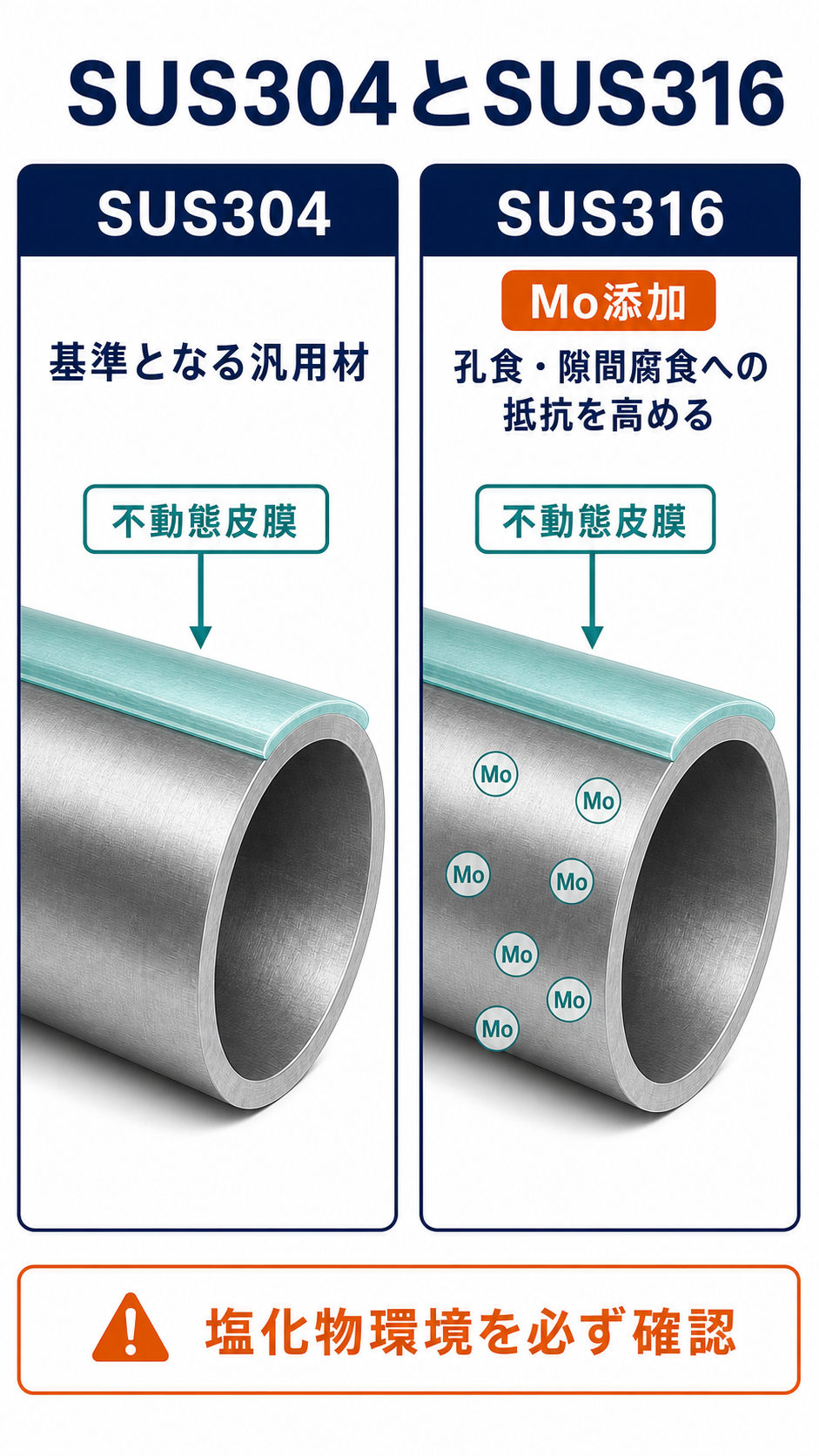

SUS316系は、304系に対してモリブデンを含み、一般に塩化物環境での孔食・隙間腐食への抵抗が高くなります。しかし、「塩化物があるから316」「海水だから316」という自動選定は危険です。
304と316を比較するときは、次を確認します。
- 塩化物濃度だけでなく、濃縮する場所がないか
- 金属表面温度が流体代表温度より高くならないか
- ガスケット、付着物、サポート接触部などに隙間がないか
- 酸素や酸化剤の混入で環境が変わらないか
- 溶接残留応力や冷間加工による引張応力がないか
- 停止中や洗浄後に液が残らないか

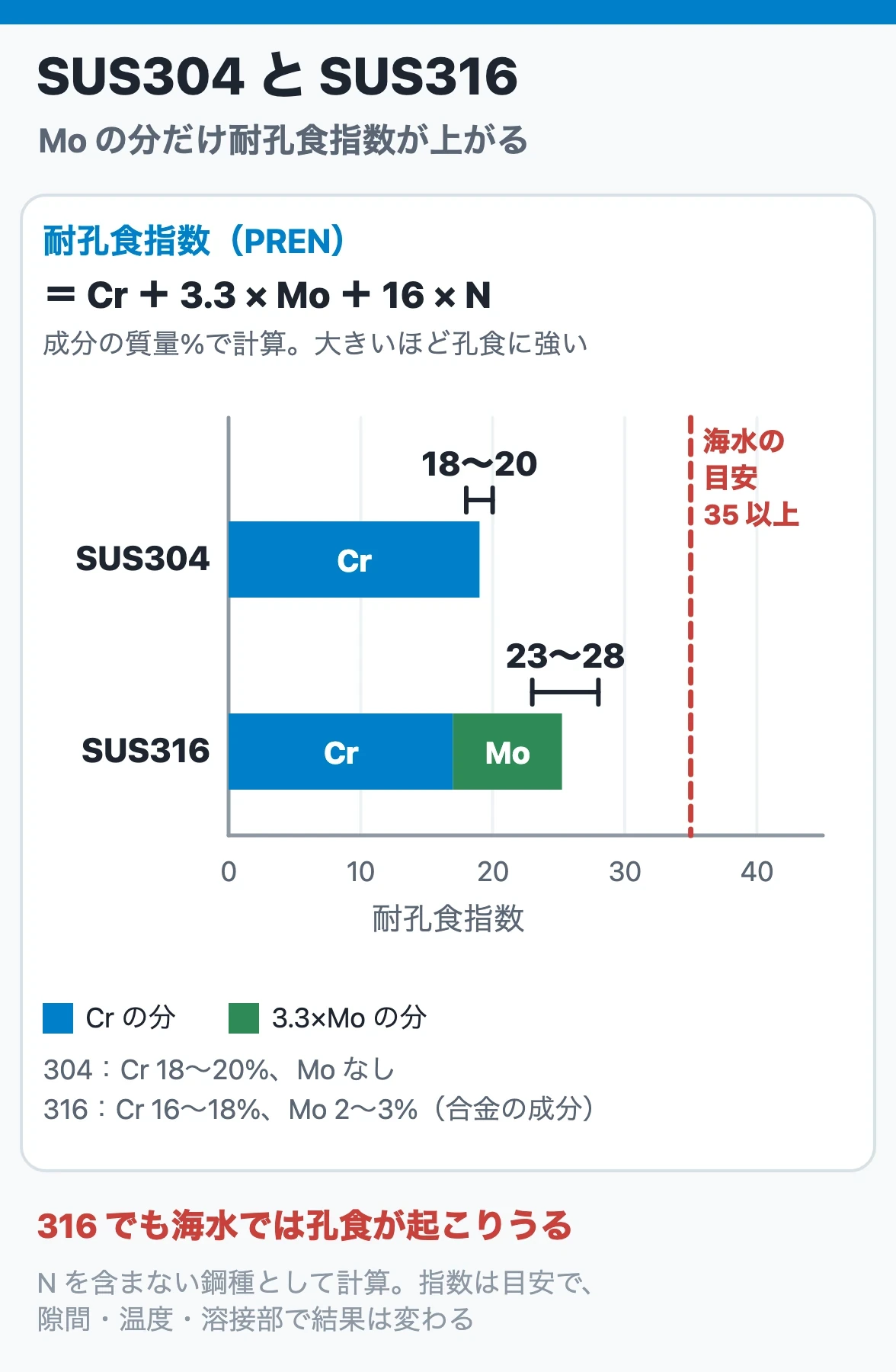

耐孔食性の比較には、合金中のCr、Mo、Nを用いた耐孔食指数PRENが目安として使われます。一次資料で示されている代表式は次のとおりです。
PREN ＝ Cr（%）＋3.3×Mo（%）＋16×N（%）
PRENは鋼種を比較するための一つの指標であり、実機寿命や使用可否を直接保証する値ではありません。隙間、表面状態、溶接部、温度、流速、酸化還元条件が違えば、同じPRENでも挙動は変わります。
L材は何が違うか｜溶接熱影響部の鋭敏化を抑える
SUS304L、SUS316LのLは低炭素グレードを表します。L材の主目的は、単純に耐食性を一段上げることではなく、溶接や加熱に伴う鋭敏化を起こしにくくすることです。

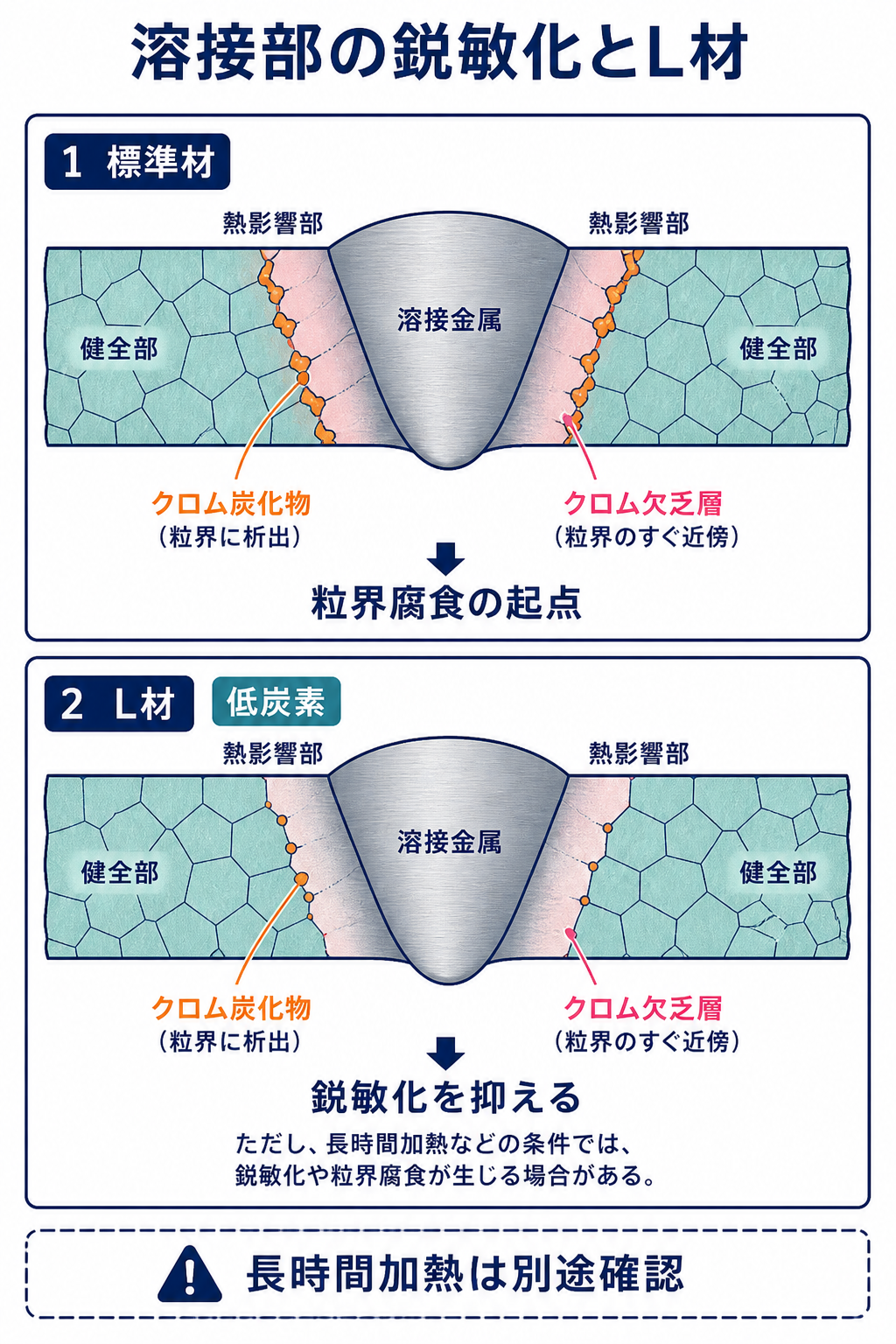

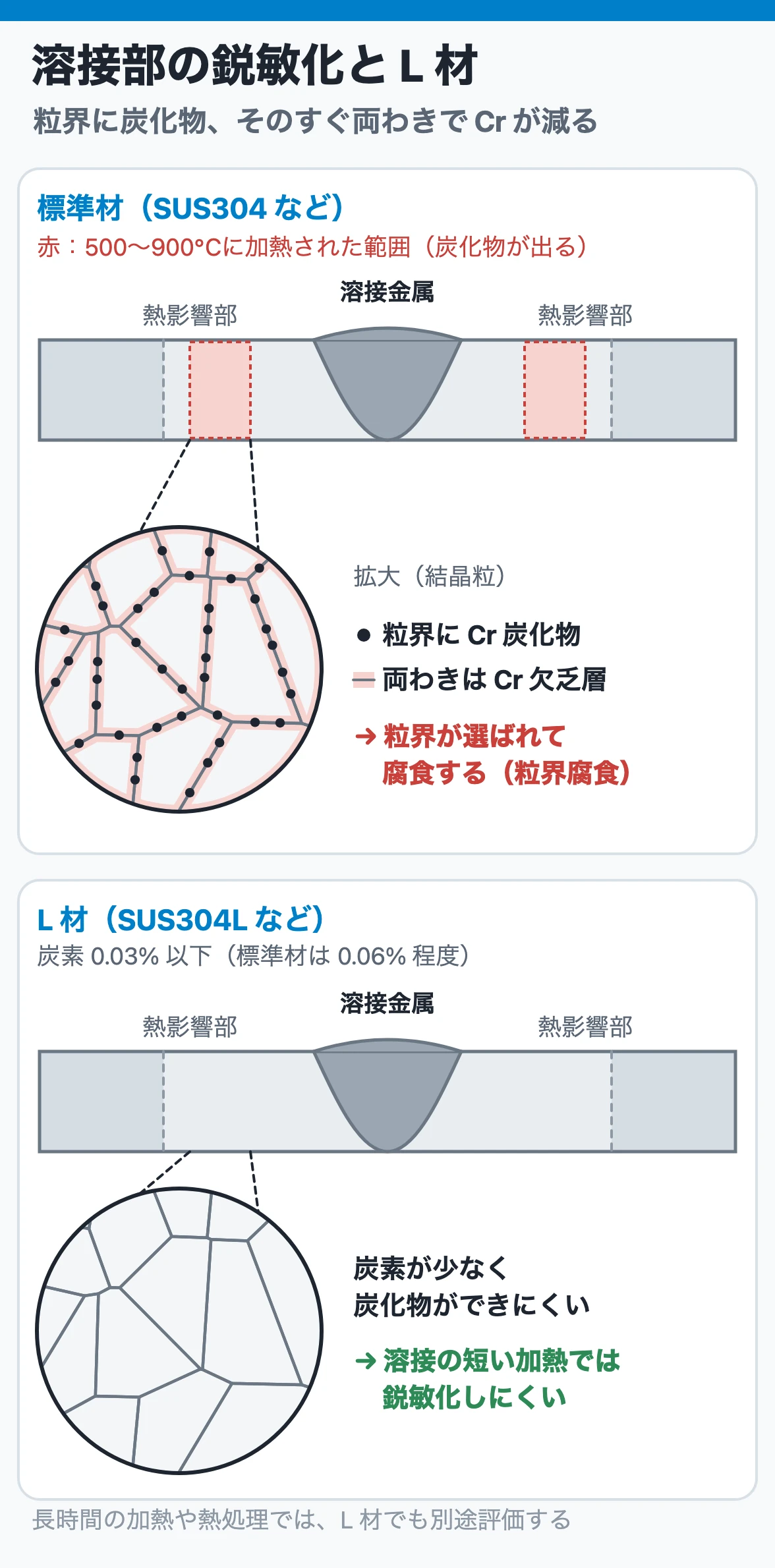

オーステナイト系ステンレス鋼が一定の温度域に加熱されると、結晶粒界にクロム炭化物が析出することがあります。炭化物の周囲ではクロムが不足し、不動態皮膜を維持しにくいクロム欠乏層が生じます。この状態を鋭敏化と呼び、腐食環境では粒界腐食や粒界型の応力腐食割れへつながることがあります。
低炭素化すると、クロムと結び付く炭素が少なくなるため、短時間の溶接熱サイクルで鋭敏化しにくくなります。ただし、L材ならどのような熱履歴でも安全という意味ではありません。長時間の加熱、ひずみ取り熱処理、冷間加工、溶接条件によっては別途評価が必要です。
設計では、次を管だけでなく管継手、フランジ、弁、溶接材料までそろえます。
- 母材と溶接材料の鋼種整合
- 入熱、パス間温度、溶接施工要領
- 溶接焼け、酸化スケール、鉄粉汚染の除去
- 必要な酸洗・不動態化処理
- 熱処理や高温運転を含む全熱履歴
- 溶接部を重点とした検査計画

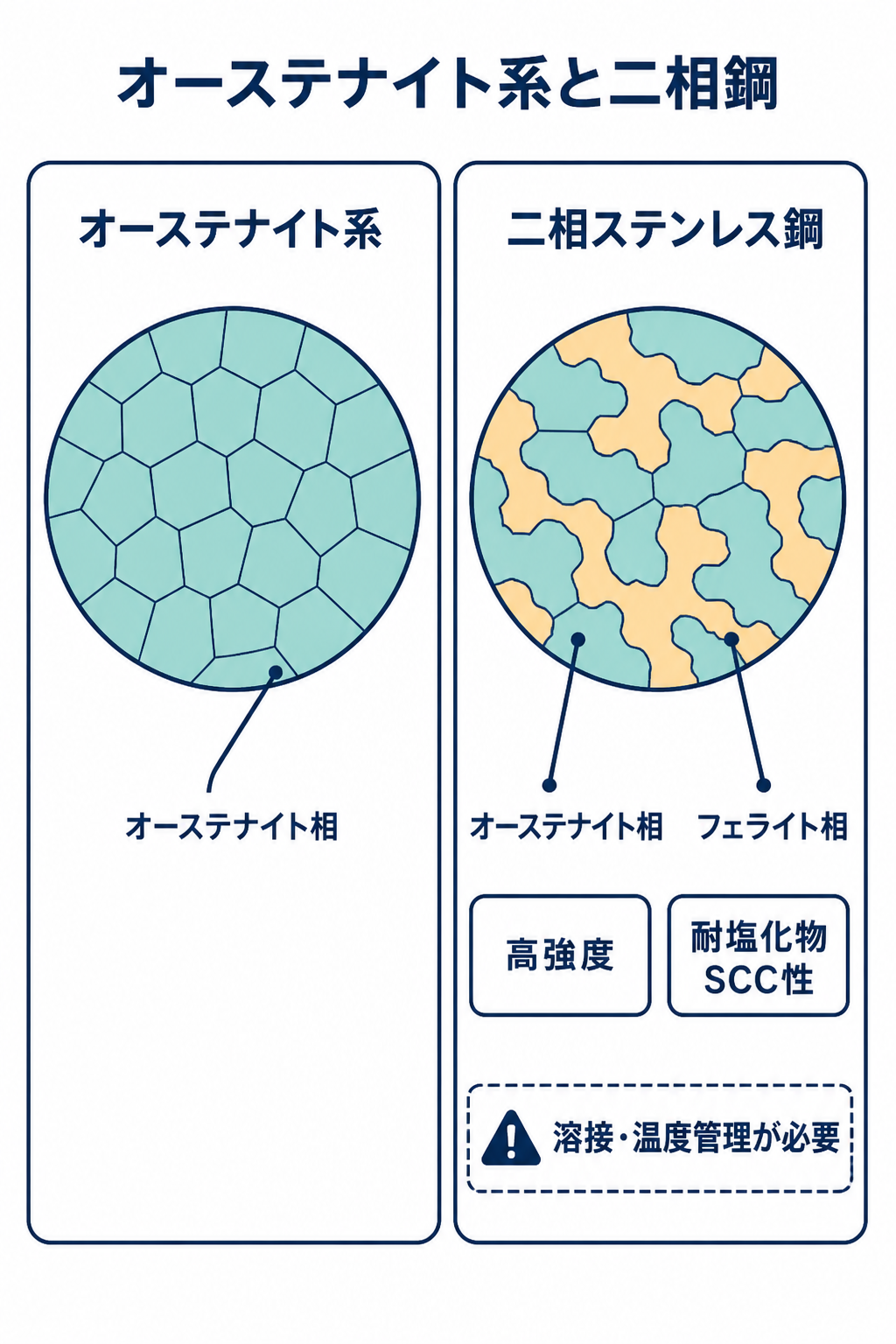

二相ステンレス鋼｜高強度と耐塩化物性の代わりに管理が増える

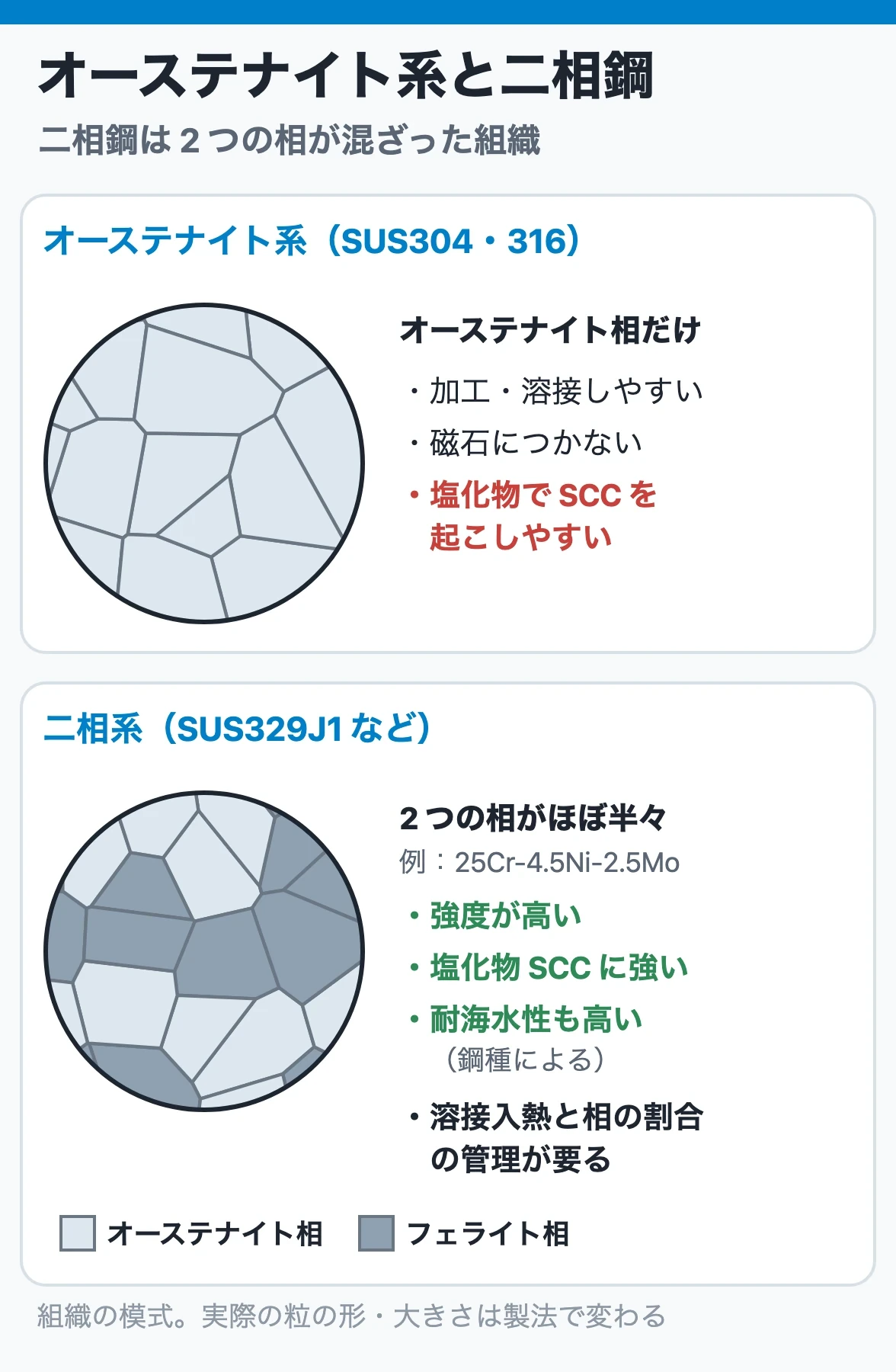

二相ステンレス鋼は、オーステナイト相とフェライト相を組み合わせた組織を持ちます。代表的な配管用鋼種にはSUS329系があります。
一般に、オーステナイト系より高い強度を持ち、塩化物による応力腐食割れに対する抵抗も高いことが利点です。Cr、Mo、Nを高めた鋼種では、孔食・隙間腐食への抵抗も高められています。
一方で、二相鋼は高級材へ単純に置き換える材料ではありません。溶接入熱、冷却速度、相バランス、金属間化合物の析出、使用温度、低温靭性を管理する必要があります。管は二相鋼でも、溶接材料や弁内件が別材質なら、システムの弱点はそこへ移ります。
二相鋼を採用するときは、少なくとも次を確認します。
- 対象鋼種の使用温度範囲
- 母材・溶接金属・熱影響部の相バランス
- 承認された溶接施工要領と入熱管理
- 必要なフェライト量測定、腐食試験、非破壊検査
- 成形、曲げ、熱処理後の材料特性
- 継手、フランジ、弁、ボルトを含む調達可能範囲

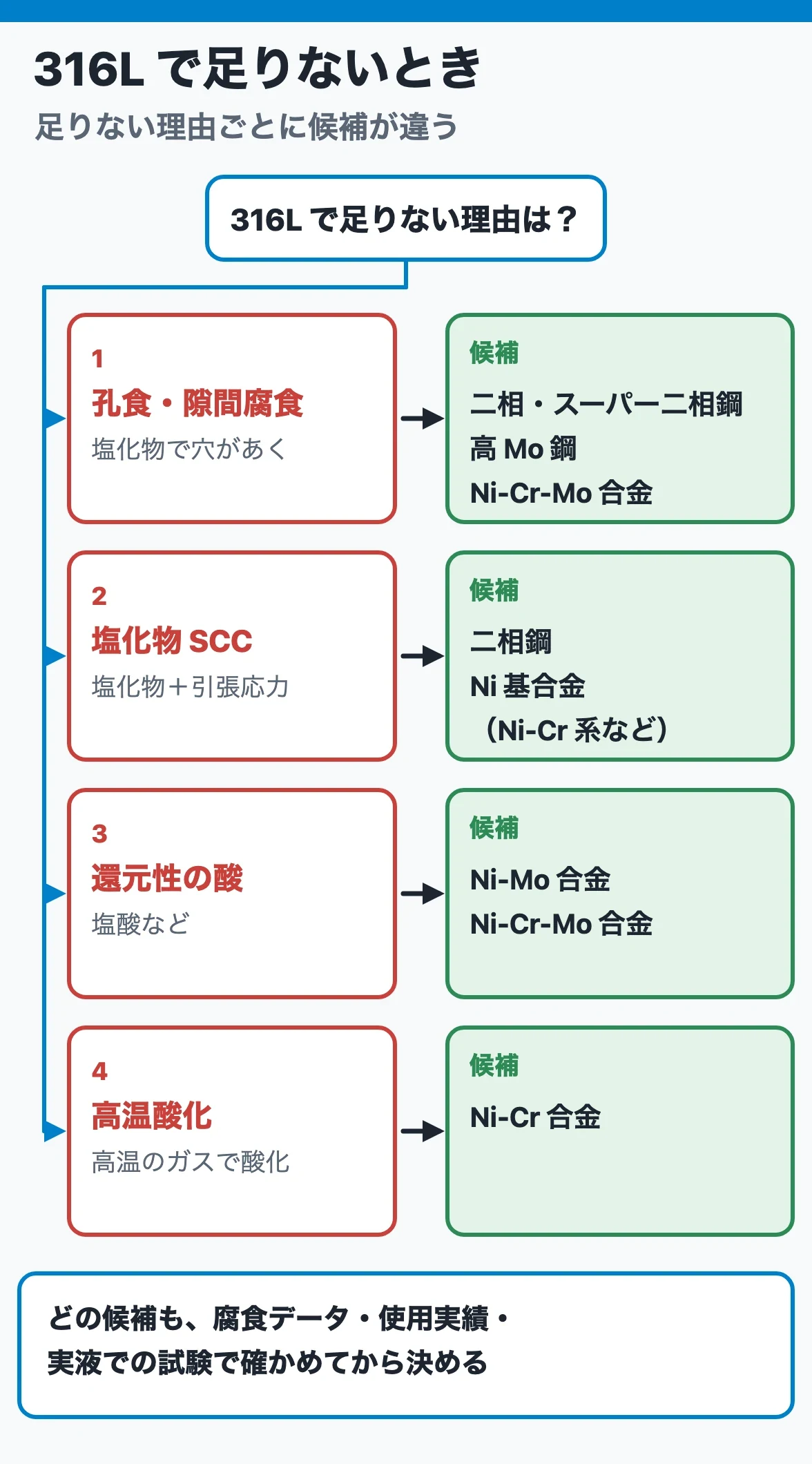

316Lで足りないとき｜高合金へ上げる前に不足理由を特定する
316Lで成立しない場合、候補には高Moオーステナイト系ステンレス鋼、二相・スーパー二相ステンレス鋼、ニッケル基合金、チタン、ライニング材料などがあります。
ただし、「価格が高いほど耐食性が高い」という一列の序列ではありません。酸化性環境か還元性環境か、塩化物か塩酸か、硫酸かアルカリか、高温酸化かによって、適する合金系は変わります。ある環境に強い材料が、別の環境では不適になることがあります。

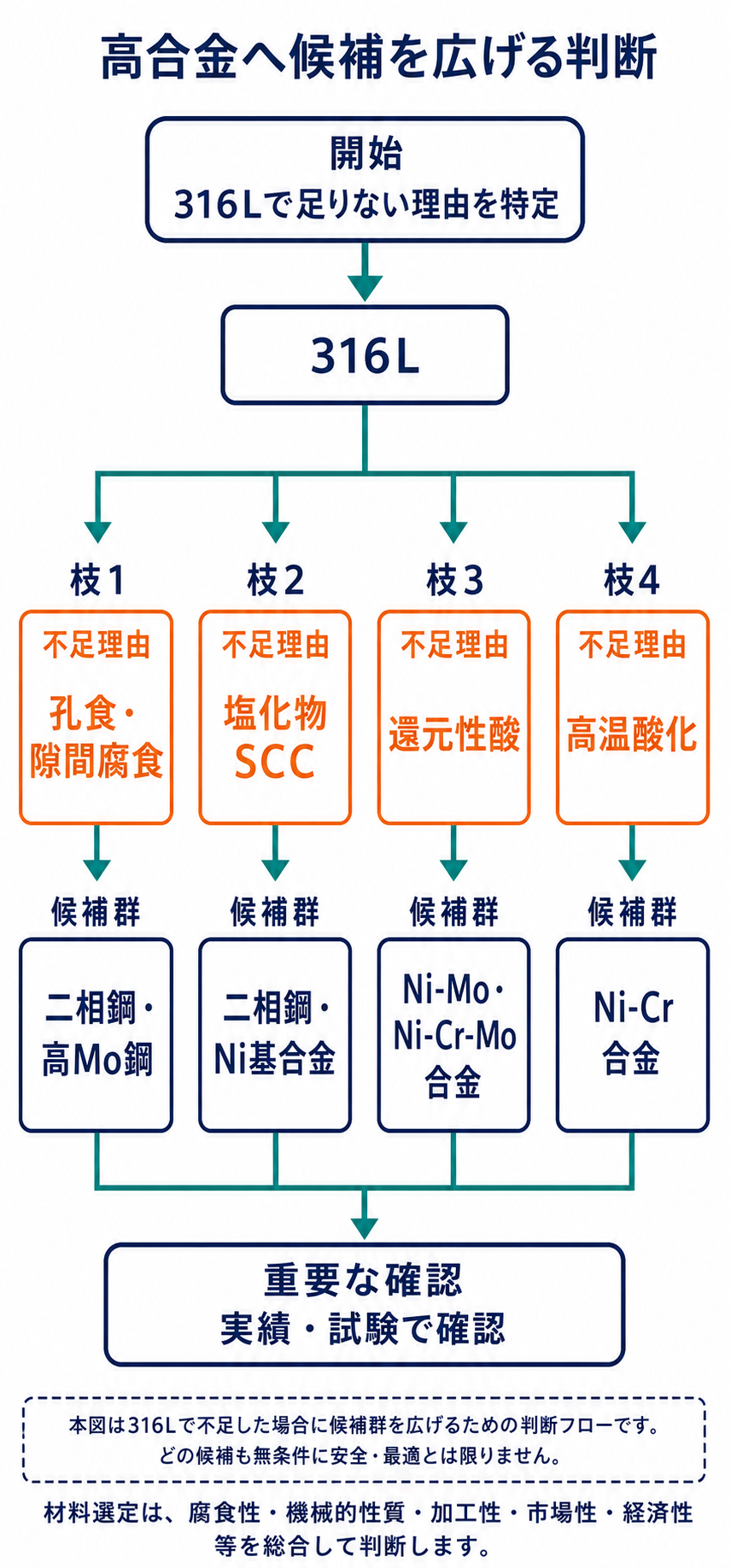

候補を上げる前に、316Lが成立しない理由を次のように言語化します。
- 全面腐食速度が許容できない
- 孔食・隙間腐食の発生が懸念される
- 塩化物SCCの懸念がある
- 還元性酸または酸化性酸への耐食性が不足する
- 高温強度・耐酸化性が不足する
- エロージョン、摩耗、固形分への抵抗が不足する
- 実液中の不純物、濃縮、付着物を再現した実績がない
理由が明確なら、メーカーの腐食データ、同一条件での使用実績、実液・模擬液試験を比較できます。理由が曖昧なまま材質だけ上げると、溶接部、隙間、ガスケット、異材接続など別の弱点を残します。

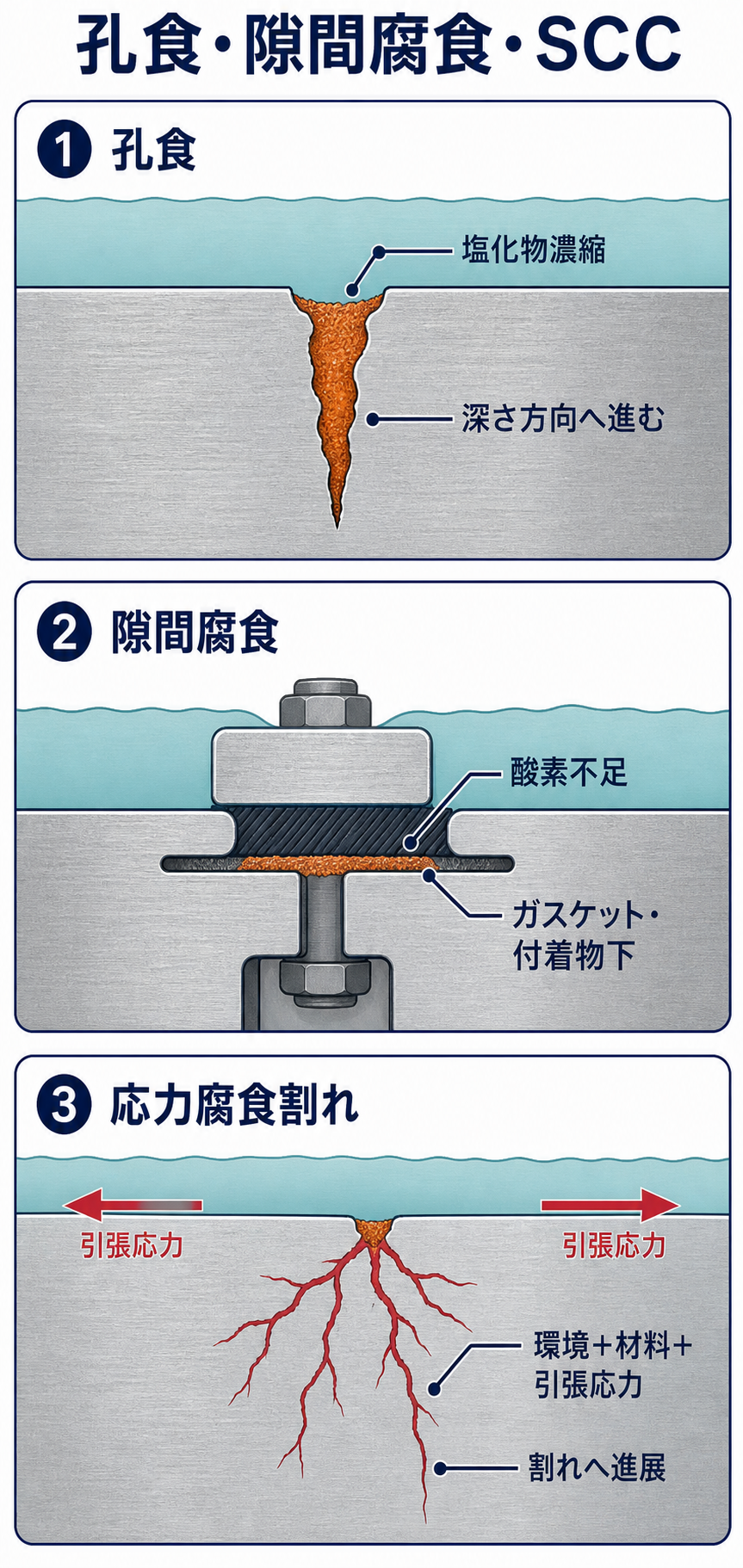

ステンレス配管の代表的な損傷｜孔食・隙間腐食・SCC
ステンレス鋼は、表面の不動態皮膜が環境から金属を隔てることで耐食性を発揮します。皮膜は損傷しても、酸素と水が存在する適切な環境では再生します。しかし、塩化物の局部濃縮、酸素不足、低pHなどで再生が追いつかなくなると、局部腐食が進みます。

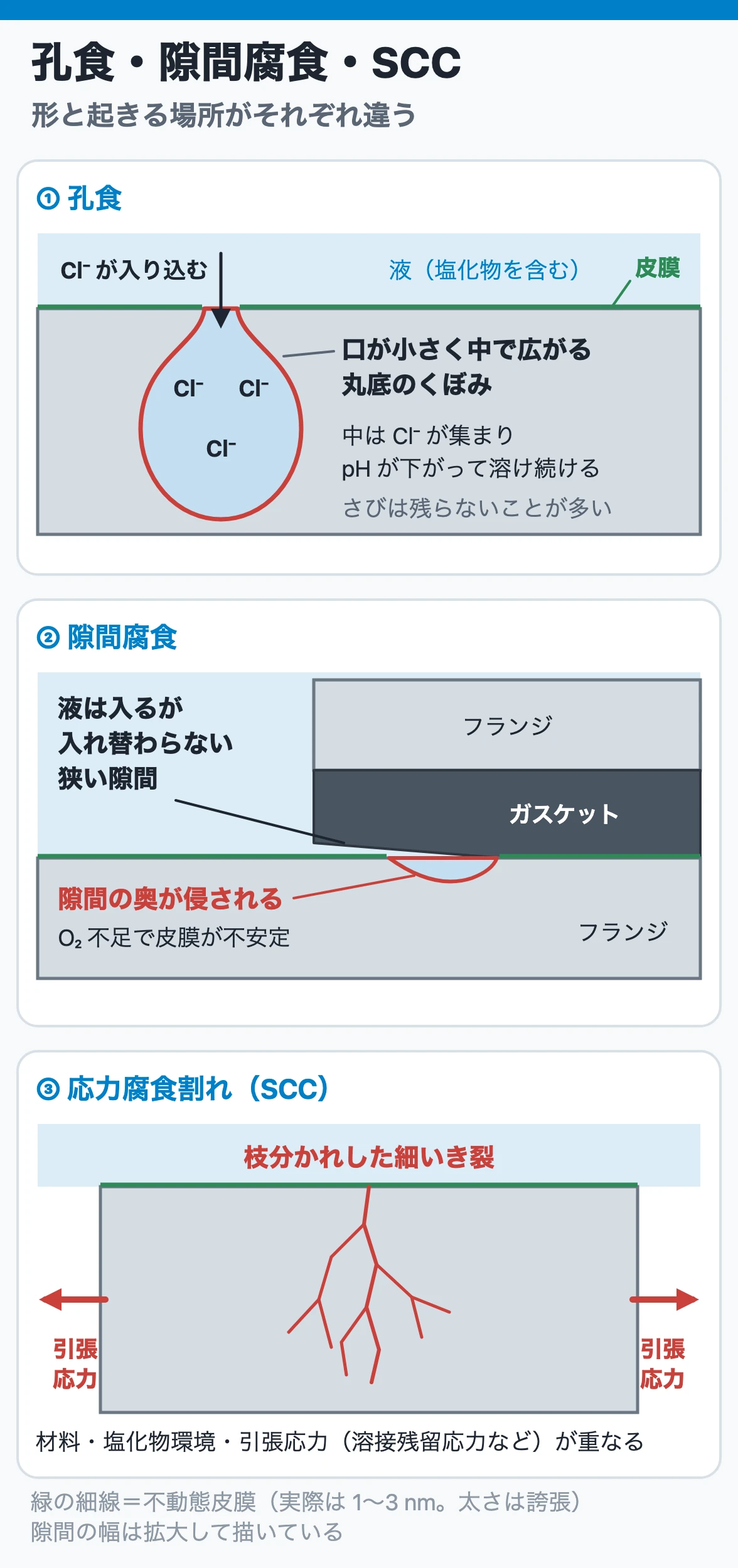

孔食
局部的に不動態皮膜が破れ、ピット内部で塩化物が濃縮し、pHが低下して深さ方向へ進む腐食です。外観上の面積が小さくても、薄肉管では貫通漏えいへ至ることがあります。
隙間腐食
ガスケット接触部、付着物下、ボルト部、デッドスペースなど、液は入るが入れ替わりにくい隙間で生じます。隙間内の酸素が不足し、不動態皮膜が不安定になり、塩化物濃縮とpH低下が進みます。材質変更と同時に、隙間を減らす構造が重要です。
応力腐食割れ（SCC）
感受性のある材料、特定の環境、引張応力が重なって生じる割れです。オーステナイト系ステンレス鋼では、塩化物環境と溶接残留応力の組合せが代表的です。孔食を起点に割れへ進展する場合や、保温材下で塩化物が濃縮して外面SCCを生じる場合があります。
腐れ代は全面腐食への余裕としては有効ですが、孔食やSCCを一律に解決しません。局部損傷では、材料、構造、施工、運転、検査を組み合わせた対策が必要です。
実務の選定手順｜配管クラスへ落とすまで

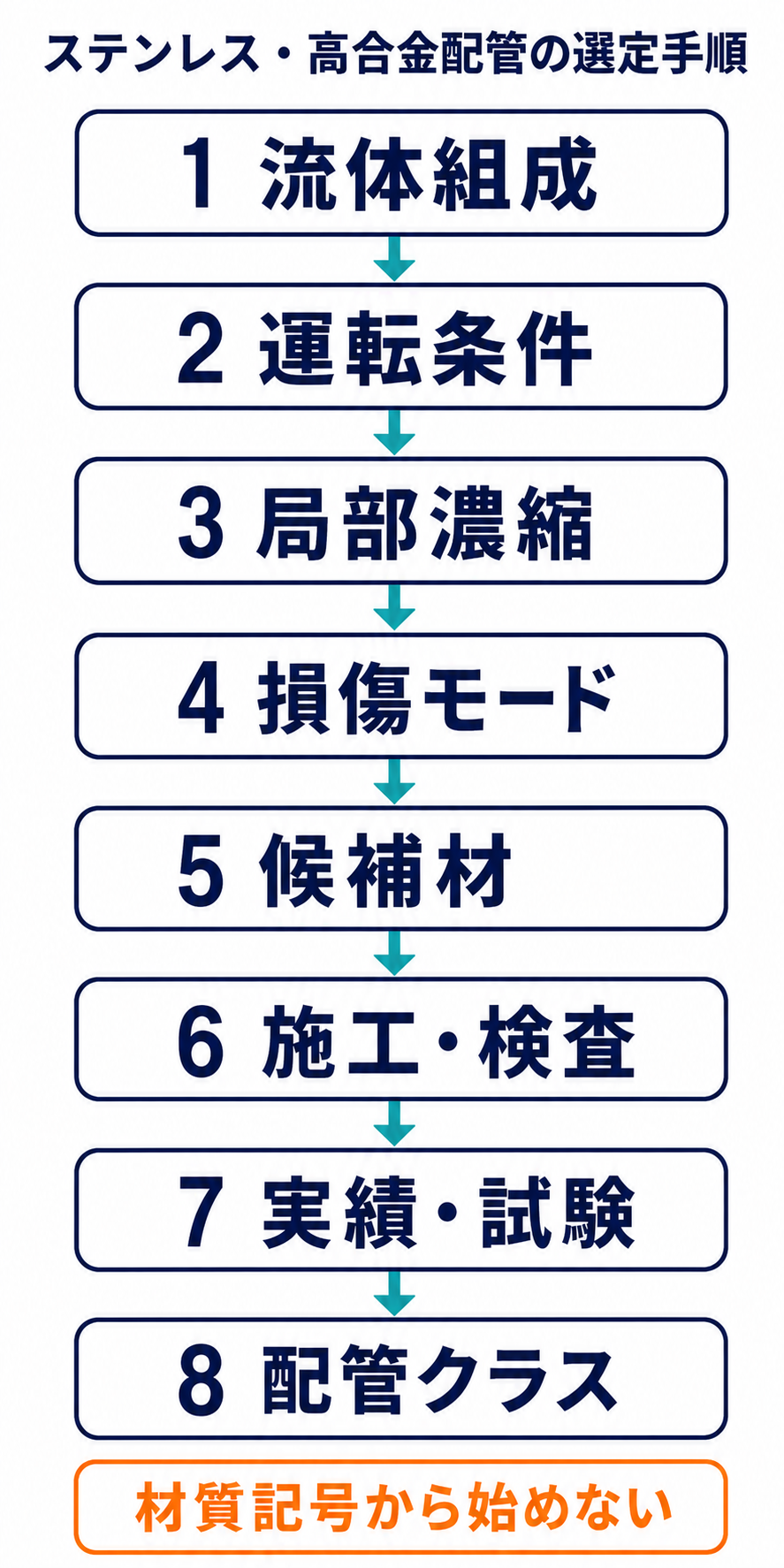

ステンレス・高合金配管は、次の順序で候補を絞ります。
- 流体組成、濃度、pH、酸化還元性、不純物を整理する
- 通常・最高・最低・起動停止・洗浄・停止中の条件を整理する
- 気液界面、隙間、付着物下、伝熱面、保温材下での濃縮を想定する
- 全面腐食、孔食、隙間腐食、粒界腐食、SCCなどの損傷モードを選ぶ
- 304、316、L材、二相鋼、高合金などから候補材を比較する
- 溶接、熱処理、曲げ、洗浄、表面仕上げ、検査の成立性を確認する
- 使用実績、腐食データ、メーカー情報、必要に応じた実液試験で検証する
- 管、継手、フランジ、弁、溶接材料、ボルト、ガスケットを配管クラスへ展開する
候補材の比較表には、「使用可／不可」だけでなく、想定損傷、成立条件、未確認事項、必要試験、運転上の制約を残します。適用範囲の境界に近い場合は、材料変更だけでなく、温度を下げる、濃縮を防ぐ、隙間をなくす、残留応力を減らす、洗浄方法を変えるといったプロセス・構造側の対策も比較します。
管材を決めた後は、同等の化学成分系・耐食性を持つ管継手、フランジ、弁、溶接材料を材料ファミリーとして整合させます。異種金属接触、ボルトのかじり、ガスケットによる隙間、弁のトリム材質まで確認して、配管クラスへ落とし込みます。
よくある誤解と設計上の注意
ステンレスは錆びない
ステンレス鋼も腐食します。不動態皮膜が安定する環境では耐食性が高い一方、塩化物濃縮、隙間、酸素不足、強酸、特定の応力状態では局部腐食や割れが生じます。
316は304の完全な上位互換である
316はMoを含み、一般に耐孔食性が高い材料です。しかし、すべての酸・アルカリ・高温環境で304より優れるわけではありません。流体条件、溶接、価格、調達性まで含めて選びます。
L材ならSCCを防げる
L材は主に鋭敏化を抑える材料です。塩化物環境、引張応力、温度の組合せによるSCCを自動的に防ぐ材料ではありません。
二相鋼なら海水配管に問題なく使える
二相鋼にも鋼種差があり、温度、塩化物、隙間、溶接施工、相バランスによって性能が変わります。対象鋼種のデータと施工管理条件を確認します。
高合金へ上げれば腐食問題は解決する
高合金にも得意・不得意な環境があります。材質変更後も、ガスケット隙間、異材接続、溶接部、付着物、停止中条件が残れば損傷は起こり得ます。
まとめ
ステンレス・高合金配管は、SUS304、316、L材、二相鋼という材質記号の序列では選びません。流体環境、温度と流動、施工と構造、応力と運転を組み合わせ、想定する損傷モードから候補を絞ります。
304と316の違いはMo添加による耐局部腐食性の向上、L材の役割は溶接熱影響部の鋭敏化抑制、二相鋼の利点は二相組織による高強度と耐塩化物SCC性です。ただし、いずれも適用限界と施工管理条件があります。
最後に、使用実績や試験で成立性を確認し、管だけでなく継手、フランジ、弁、溶接材料まで材料ファミリーとして整合させ、配管クラスへ展開します。
