仕切弁（ゲート弁）｜中間開度が不向きな理由

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

仕切弁は、弁体を流れに直角な方向へ上下させて配管を開閉する遮断弁です。全開にすると弁体が流路の外へ退き、配管に近い直線流路になるため、圧力損失を小さくできます。

一方、中間開度では弁体の両側にすき間が生じ、流れによる力を受けた弁体が振動しやすくなります。仕切弁は「少し閉めて流量を調整する弁」ではなく、原則として全開または全閉で使う弁です。

この記事では、仕切弁の構造、中間開度が不向きな理由、外ねじ・内ねじの違い、キャビティ異常昇圧まで、運転と設計の判断につながる形で整理します。

1. 仕切弁は全開・全閉に向く遮断弁

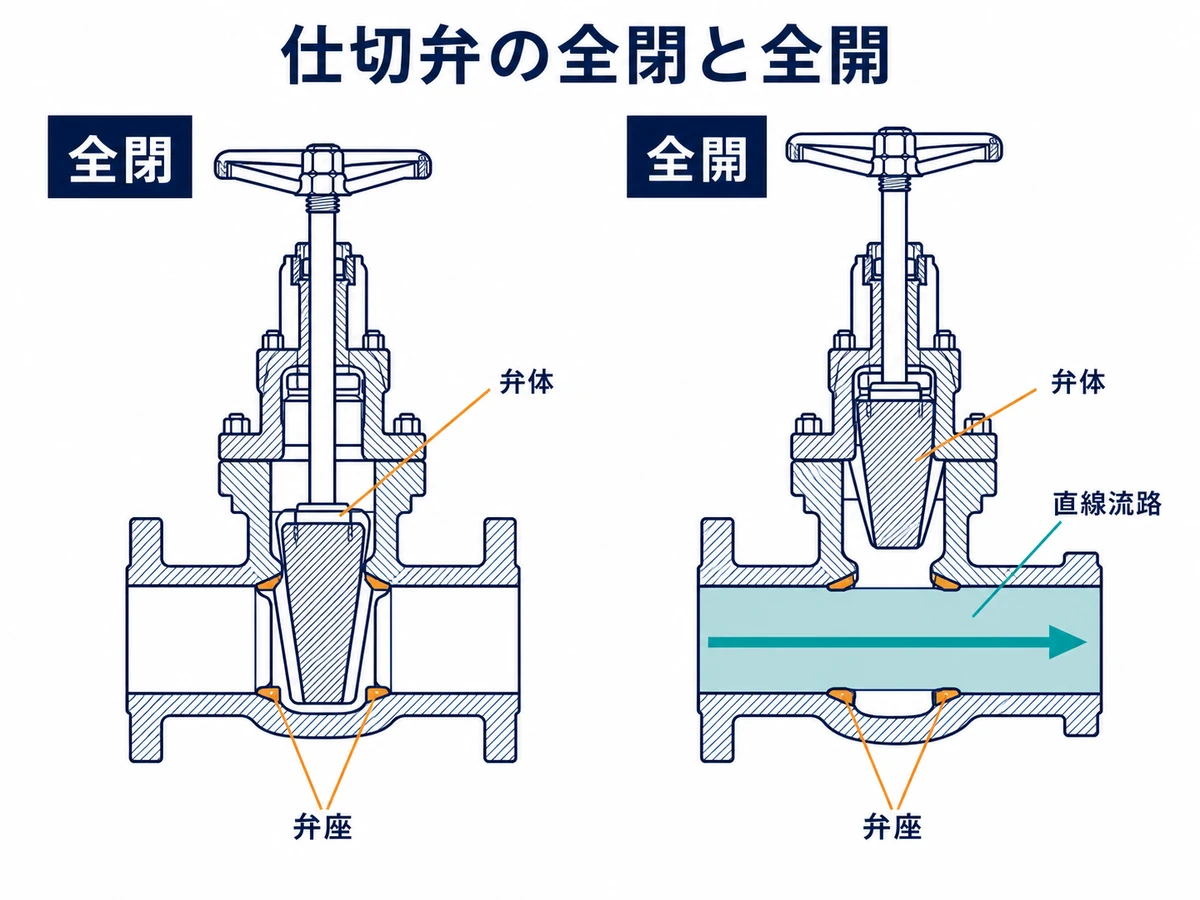

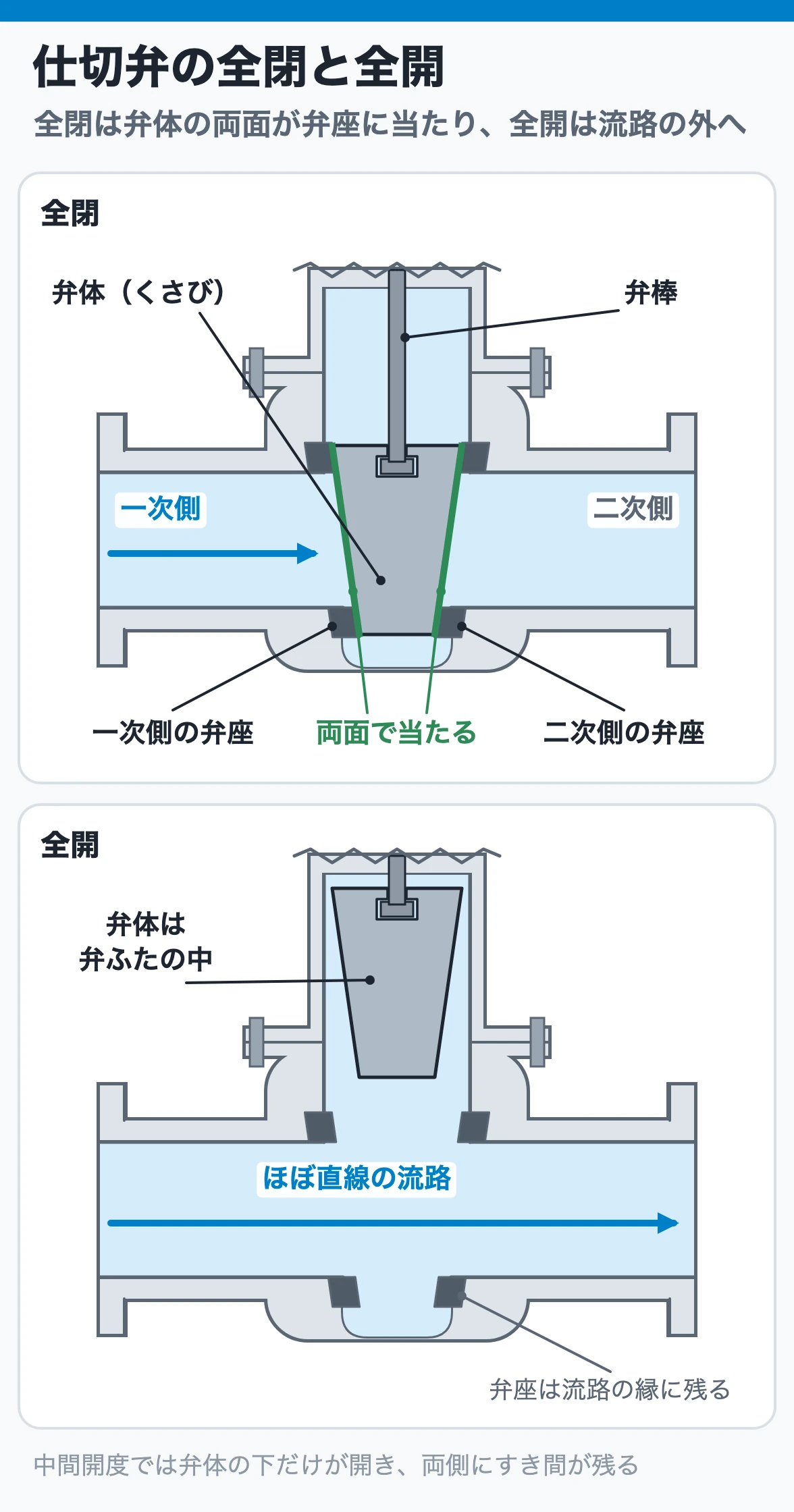

仕切弁の弁箱内部には、配管軸に対してほぼ直角に動く板状またはくさび状の弁体があります。全閉では弁体の両側が弁座へ押し付けられ、流れを遮断します。全開では弁体が上方の弁箱内へ引き上げられ、流路から退きます。

仕切弁は大きな開閉ストロークを必要とするため、一般に開閉時間は長くなります。急速・頻繁な操作よりも、通常は開または閉の状態を保つ用途に向きます。

全開後は、開度表示や弁棒位置を確認し、弁体が流路から十分に退いていることを確かめます。ただし、ハンドルを過大な力で開側へ締め込む運用は避け、メーカーの操作要領に従います。

2. 中間開度では弁体が振動し、弁座を傷める

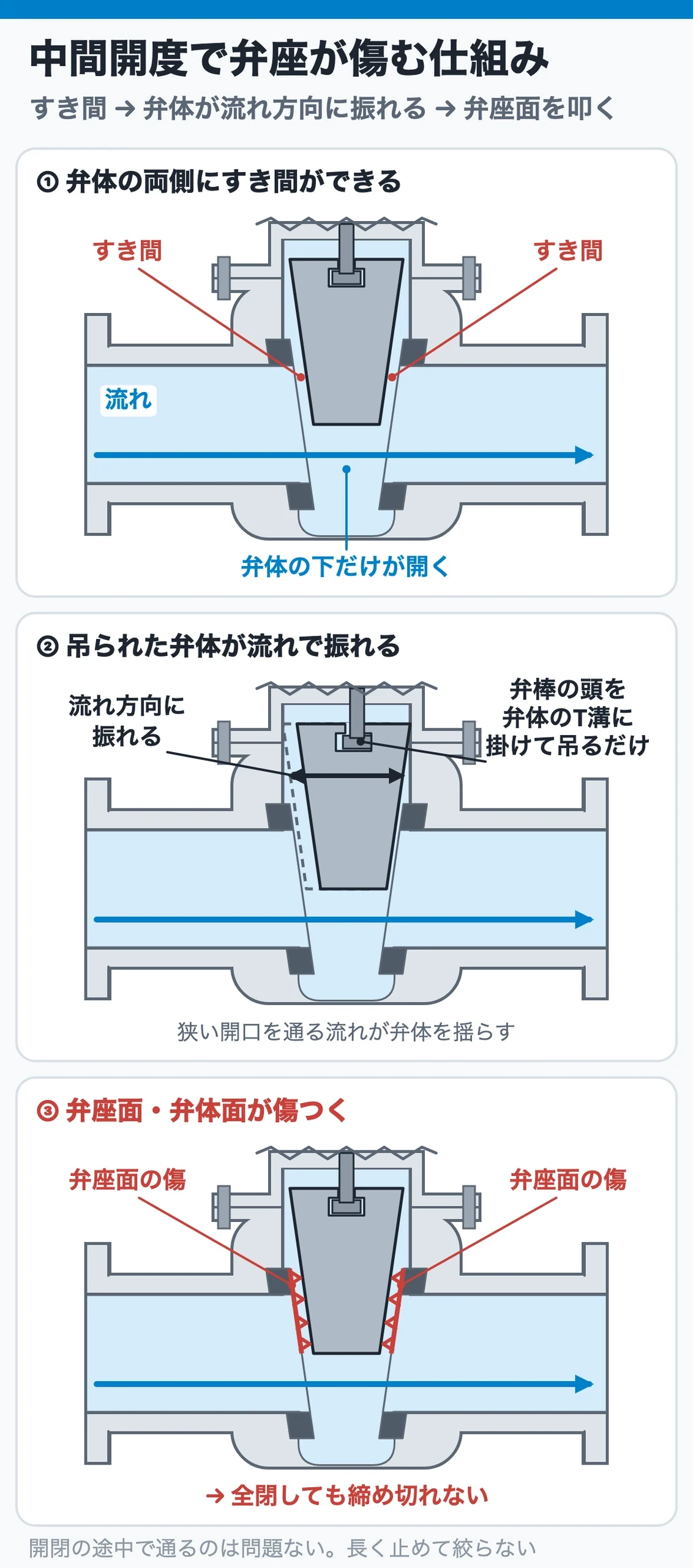

くさび形の弁体は、全閉付近で弁座へ押し付けられる構造です。弁体を少し上げると、弁体と弁座の間にすき間ができます。弁体は弁棒へ完全に剛固定されているとは限らず、流れによる変動力を受けると横方向へ振動します。

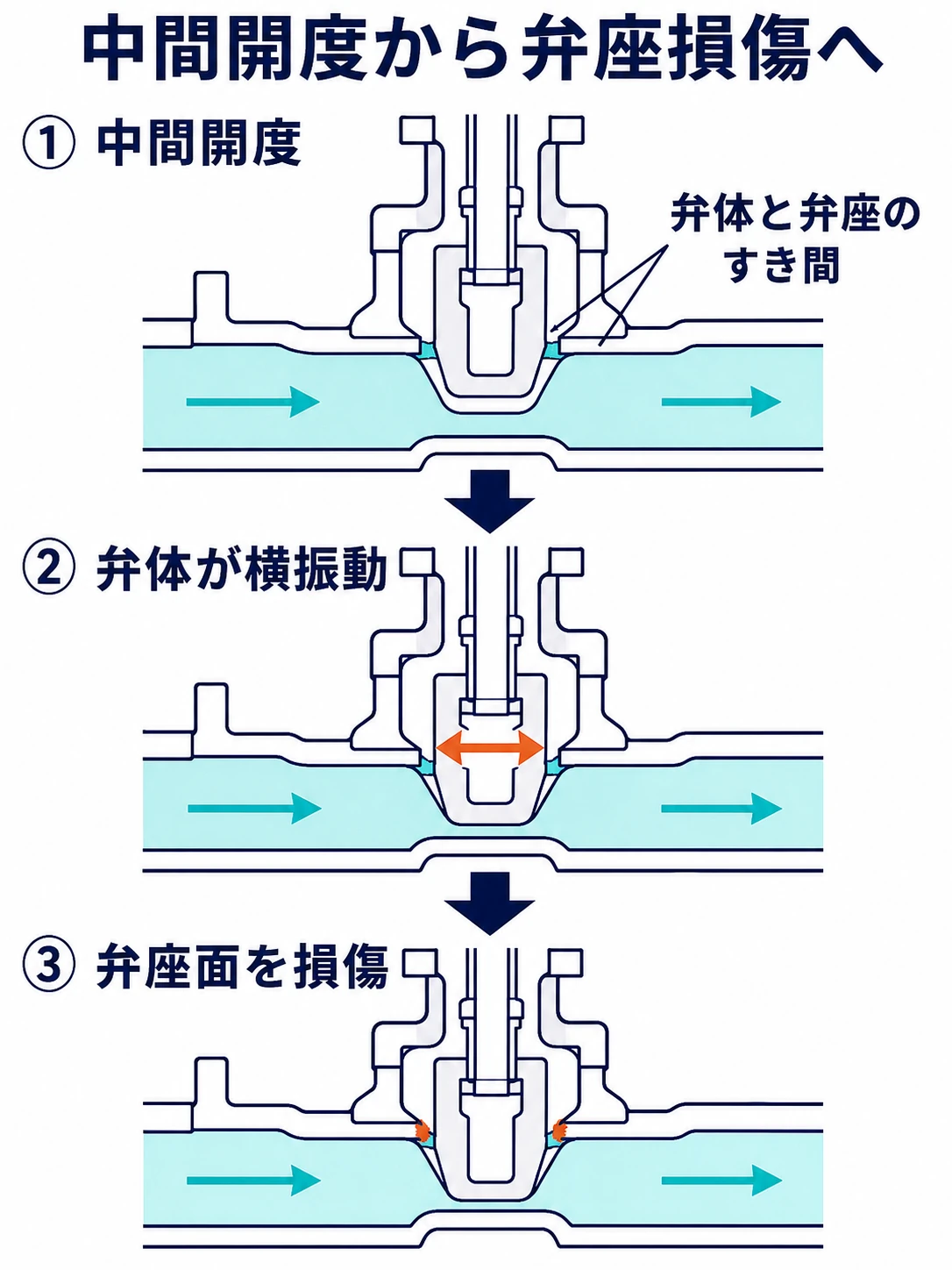

中間開度で起こり得る現象は、次の順で理解すると分かりやすくなります。

1. 弁体を弁座から少し離すと、弁体の両側にすき間ができる
2. 狭い開口部を通る流れによって、弁体へ不安定な横力が作用する
3. 弁体が振動・チャタリングし、弁座面へ繰り返し当たる
4. 弁体または弁座が損傷し、全閉時の締切性能が低下する

問題は「半開だと直ちに壊れる」ことではなく、中間開度を連続的な絞り運転に使うと損傷リスクが高まることです。起動・停止の途中で中間位置を通過するのは通常の操作ですが、その位置に長時間保持して流量を調整する用途には適しません。

運転上どうしても一時的な中間位置が必要な場合でも、滞留時間を必要最小限にし、異音や振動を確認します。継続的な流量調整が必要なら、玉形弁や用途に合った調節弁を選定します。

3. 弁体形式は流体と温度条件で選ぶ

仕切弁の代表的な弁体には、ソリッドウェッジ、フレキシブルウェッジ、二枚弁体、パラレル形などがあります。ここでいうフレキシブルウェッジは、弁体に溝や切込みを設け、弁座へのなじみや熱変形への追従性を持たせた構造です。

フレキシブルウェッジを常に標準と決めるのではなく、流体、圧力、温度変化、口径、規格、メーカー標準を合わせて選びます。特に温度変化が大きい流体では、熱変形による固着や締切不良を避けるため、弁体構造の確認が重要です。

4. 外ねじ式と内ねじ式は、ねじ部の位置が違う

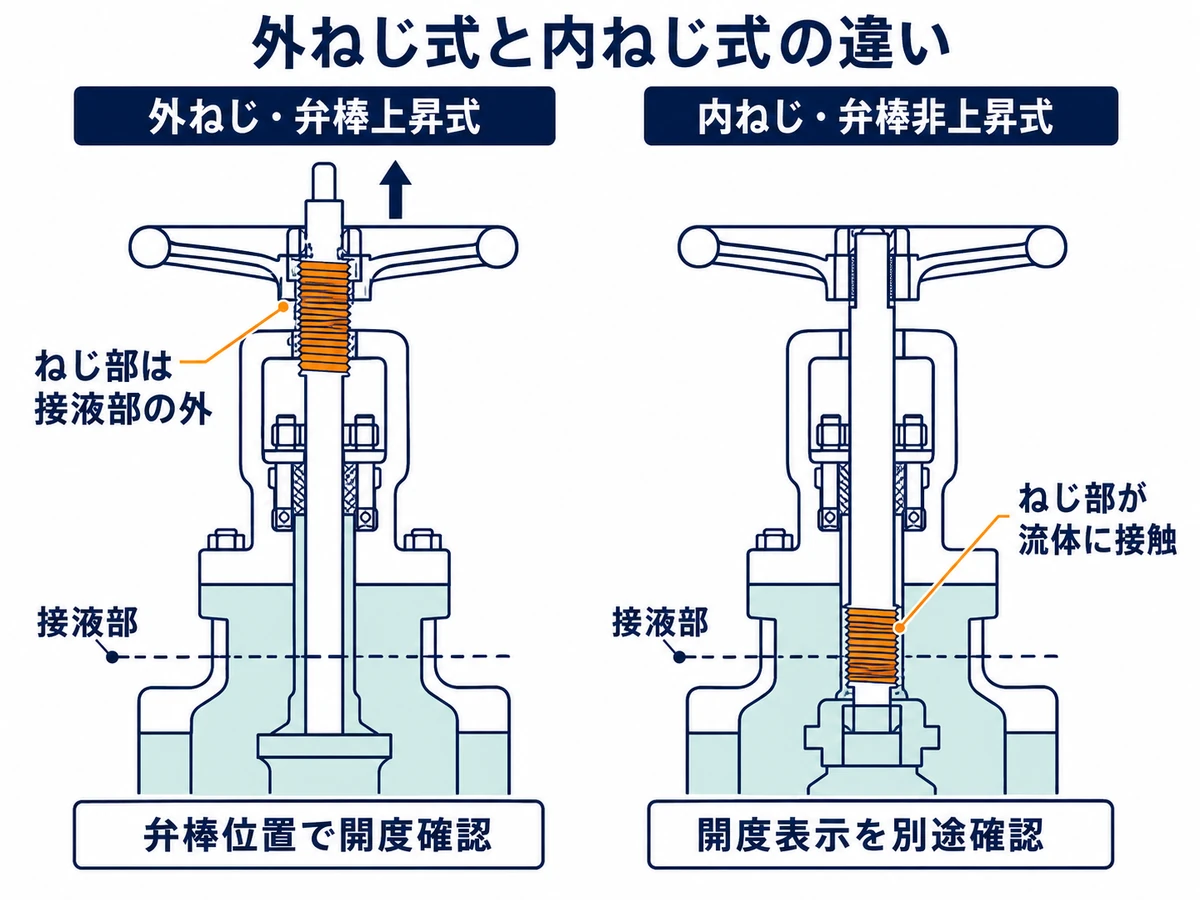

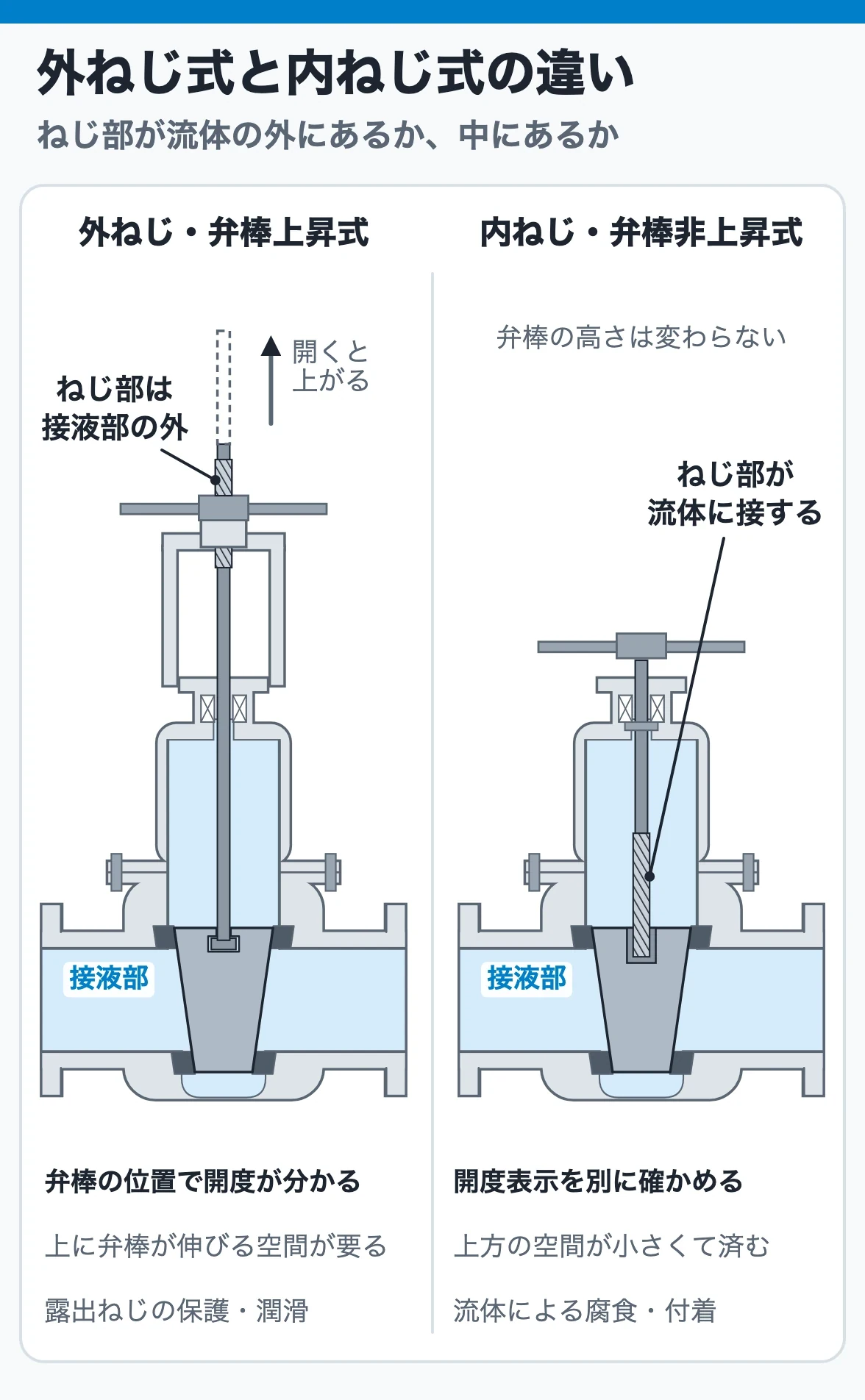

仕切弁は、弁棒のねじ部が流体接触部の外にある外ねじ式と、ねじ部が弁箱内部にある内ねじ式に分けられます。弁棒が上下する上昇式と、外から見える弁棒高さが変わらない非上昇式もあります。

外ねじ式は、ねじ部を流体から離しやすく、弁棒位置から開閉状態を視認しやすい利点があります。内ねじ非上昇式は上方の必要空間を抑えられますが、ねじ部が流体の影響を受けます。

「プロセス配管だから一律に外ねじ式」と決めず、流体への適合性、開閉位置の確認方法、設置空間、保守性を仕様書へ明記します。

5. バックシートを通常の隔離手段にしない

一部の仕切弁には、全開付近で弁棒側の座が弁ふた側へ当たり、グランド部への流体圧力を抑えるバックシート構造があります。しかし、すべての仕切弁に同じ構造・性能があるわけではありません。

バックシートは、上流側の確実な隔離や無圧確認の代わりにはなりません。グランド部の点検や漏えい対応は、弁の構造、メーカーの取扱説明書、設備の隔離手順、残圧・有害物確認に従います。バックシートがあることだけを理由に、加圧状態でパッキン交換できると判断してはいけません。

6. 閉止中の液封でキャビティが異常昇圧する

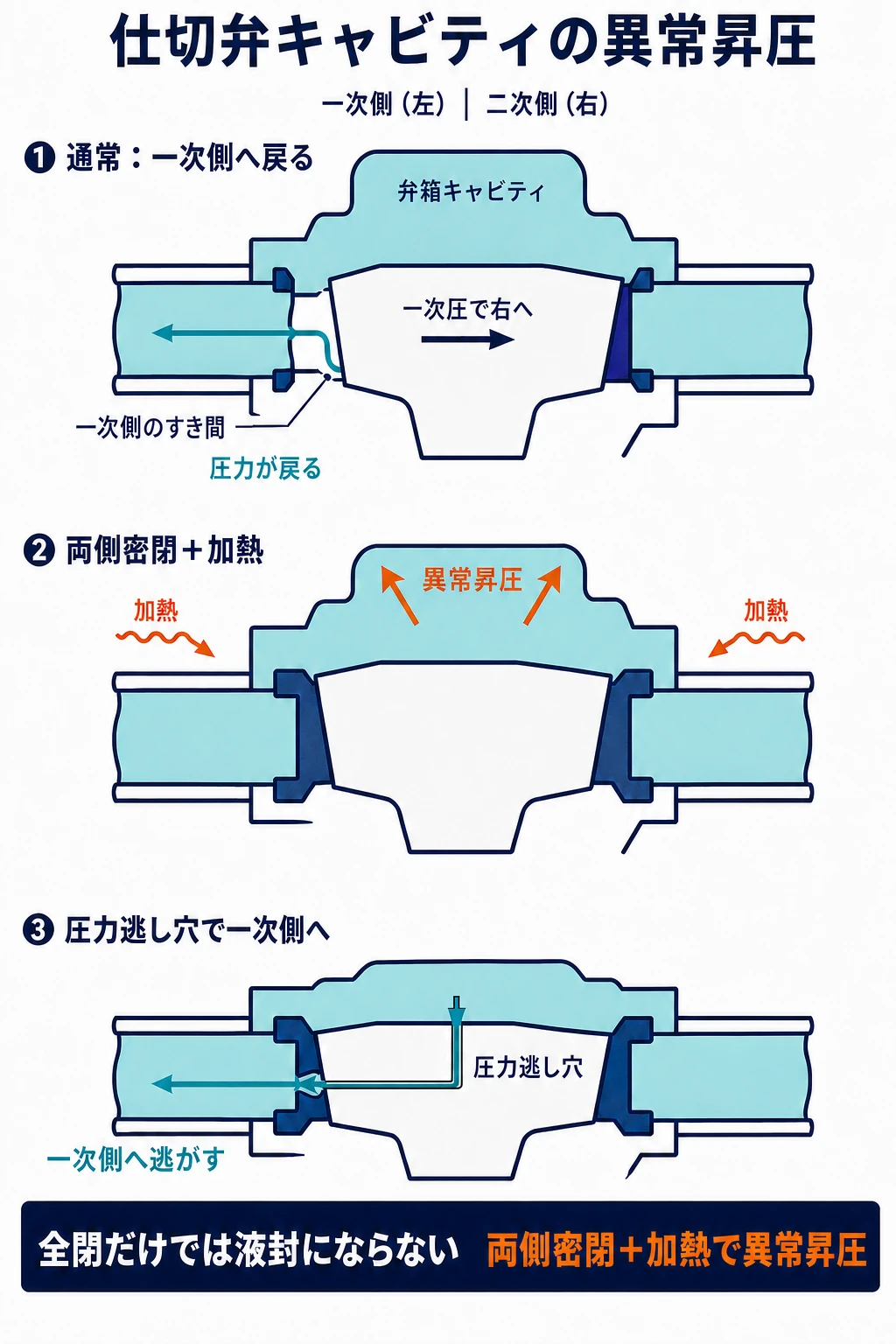

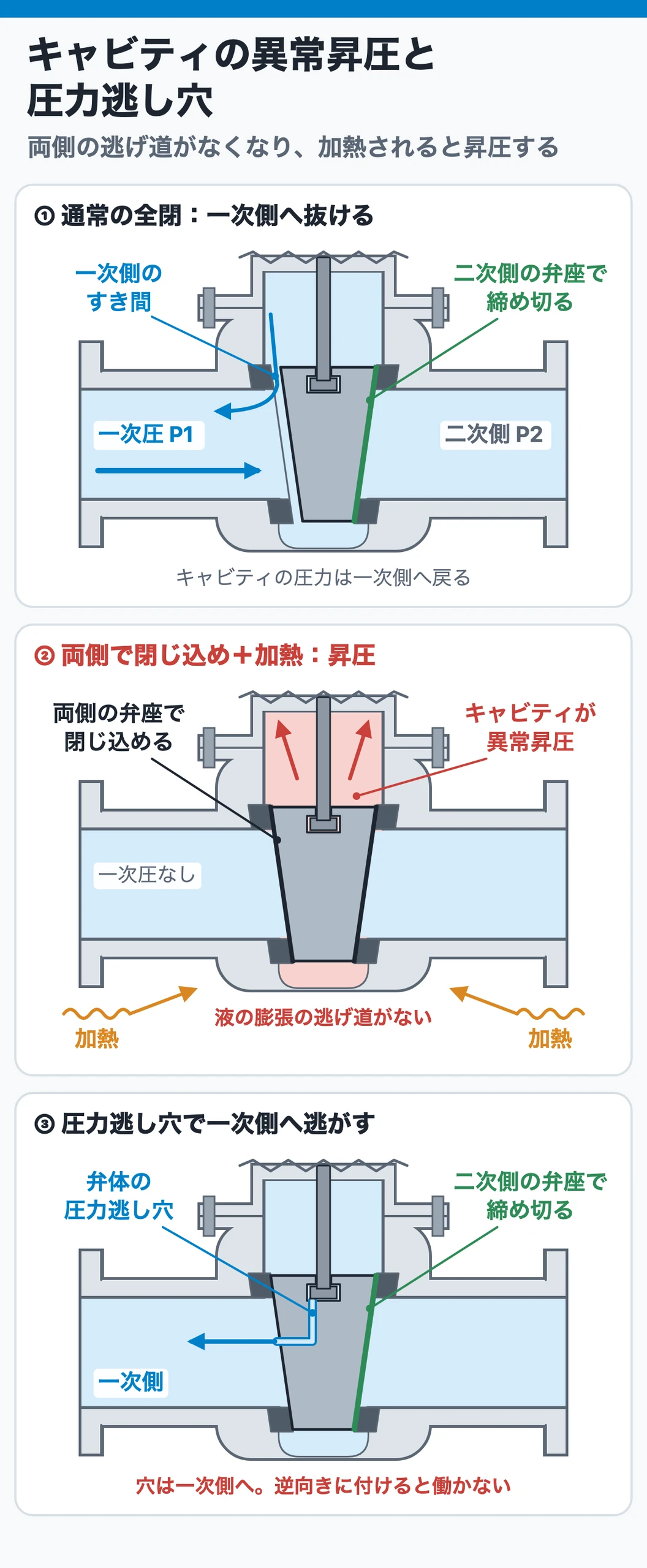

二つの弁座の間にある弁箱空間を、ここではキャビティと呼びます。通常は一次圧によって弁体が二次側の弁座へ押され、一次側の弁座にできるわずかなすき間からキャビティ圧が一次側へ逃げます。

しかし、一次圧がない場合や、熱膨張・さびなどによって両側のすき間がなくなる場合は、キャビティ内の液体が両弁座の間へ閉じ込められます。その状態で周囲温度や流体温度が上がると、液体の熱膨張によってキャビティ圧力が異常に上昇することがあります。全閉すれば必ず液封になるのではなく、両側の逃げ道がなくなることが成立条件です。

両側の弁座で液体を閉じ込める可能性があり、閉止後に加熱される仕切弁では、キャビティ異常昇圧の成立条件を確認します。対策には、弁箱キャビティを一次側へ連通させる圧力逃し穴や、外部の均圧・逃し配管などがあります。

ただし、圧力逃し穴は設置方向が重要です。一次側へ圧力を逃がす設計で、弁を逆向きに設置すると、期待した逃がし機能や締切機能を得られません。圧力逃し穴付き仕切弁は、弁本体の流れ方向表示とP&ID・配管仕様を一致させます。

7. 設計・運転・保全のチェックリスト

設計

• 用途を遮断とし、連続的な絞り運転を要求していないか
• 流体、設計圧力・温度、圧力温度定格が一致しているか
• 弁体形式、弁座構造、ねじ形式が使用条件に合うか
• 外ねじ上昇式なら、全開時の弁棒上昇空間を確保したか
• 液封と加熱が成立する場合、キャビティ異常昇圧対策が必要か
• 圧力逃し穴付きなら、一次側と流れ方向を図面へ明示したか

運転

• 通常運転で全開または全閉になっているか
• 中間開度に長時間保持して流量調整していないか
• 弁棒位置、開度表示、リミットスイッチなどで開閉状態を確認したか
• 開閉中に異音、振動、異常な操作トルクがないか
• 全開・全閉端で過大な力を加えていないか

保全

• 弁座漏れとグランド漏れを区別しているか
• 弁棒、ねじ部、グランド、弁箱合わせ面を点検したか
• 開放前に隔離、脱圧、排液・パージ、無害化を確認したか
• バックシートを通常の圧力隔離として扱っていないか
• 取外し時に均圧孔の向きと弁の流れ方向を記録したか

まとめ

仕切弁は、全開時に弁体が流路から退くため圧力損失が小さく、遮断用途に適した弁です。一方、中間開度では弁体と弁座のすき間が生じ、流れによって弁体が振動し、弁座面を傷める可能性があります。

仕切弁は原則として全開・全閉で使い、継続的な流量調整には適切な調節弁を選びます。さらに、外ねじ・内ねじ、弁体形式、バックシート、キャビティ異常昇圧を、流体条件と運転手順に合わせて確認することが重要です。
