配管の腐食メカニズムと防食設計：基礎理論から現場対策まで

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

配管の腐食は、水と酸素がつくる電気化学反応（腐食電池）と、流れや設置環境による物理作用が重なって進みます。防食設計の基本は、腐食電池の回路を断つ、電位を下げる、環境に合う材料を選ぶ、の3つです。この記事では、鉄が錆びる仕組みから、ステンレス鋼の局部腐食と割れ、流れや保温材下で起こる腐食、実践的な防食技術までを順に解説します。漏れや減肉を見つけたとき、腐食・侵食・割れ・疲労・外面劣化のどれに当たるかを見分ける手順は「配管はどう壊れるか」で整理しています。

1. 腐食の根源：なぜ鉄は錆びるのか？
- 腐食の電気化学的メカニズム
- 異種金属接触腐食と分極
2. ステンレス鋼で注意すべき局部腐食と割れ
3. 流れと設置環境が影響する腐食
4. 実践的な防食技術と設計
まとめ
関連記事
参考文献

1. 腐食の根源：なぜ鉄は錆びるのか？

この章の要点

水が関わる腐食は、アノードとカソードがつくる電池と同じ反応です。
電位差・電解質・導通・反応物質の4要素が要り、一箇所でも遮断すれば止まります。
海水中で炭素鋼とステンレス鋼をつなぐと、炭素鋼がアノードとなり腐食が加速します。

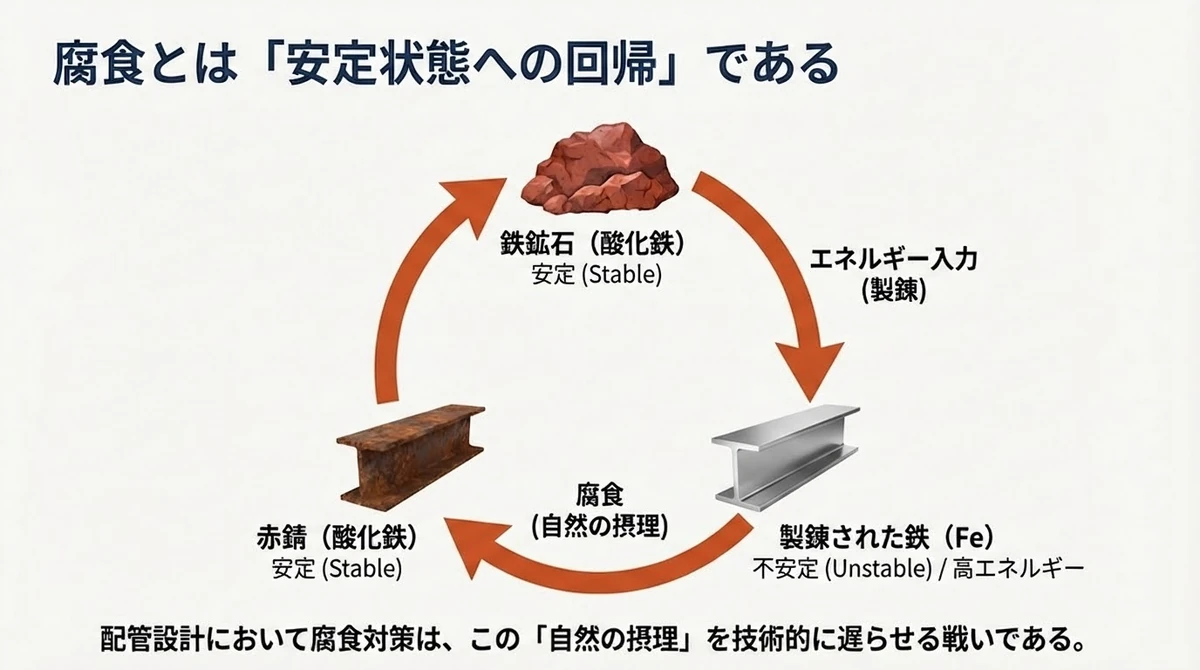

なぜ鉄は放っておくと錆びてしまうのでしょうか。その答えは、自然の摂理にあります。鉄の原料である鉄鉱石（酸化物）の状態が、エネルギー的に最も安定しているからです。

製錬（鉄鉱石を還元）された鉄は、膨大な熱エネルギーを加えられた「不安定な状態」にあります。そのため、酸素と結びつき、元の安定した姿（錆）に戻ろうとするのです。配管エンジニアの仕事は、この自然な回帰現象を技術の力でいかに遅らせるかという戦いでもあります。

腐食の電気化学的メカニズム

水が関与する腐食は、一種の「電池」と同じ反応です。これには以下の4つの要素が必要です。

アノード（電子を出す極）とカソード（受ける極）の間の電位差
電解質（水などイオンが移動する媒体）
導通（電子が流れる金属同士の繋がり）
反応物質（酸素など）

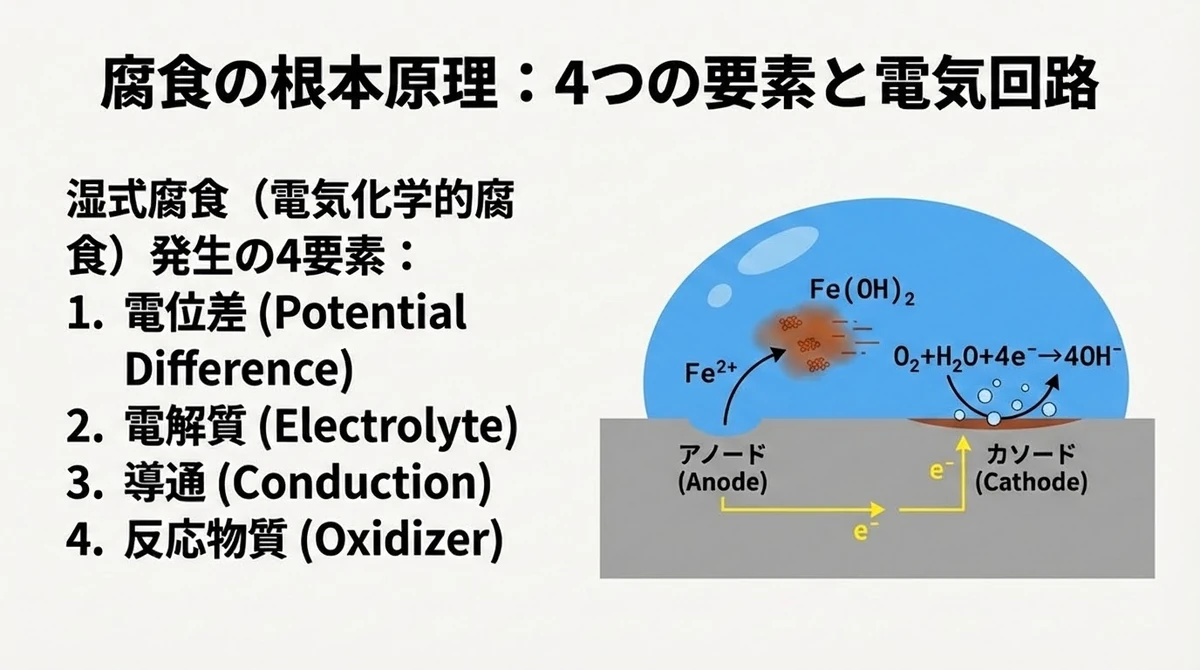

アノードで鉄が溶け出し、放出された電子が金属内を通ってカソードへ移動し、そこで酸素と反応します。この電気回路のどこか一箇所でも遮断できれば、腐食は止まります。

異種金属接触腐食と分極

腐食のしやすさは金属の種類（電位）で決まります。マグネシウムや亜鉛は腐食しやすく（卑な金属）、金や白金は腐食しにくい（貴な金属）性質があります。

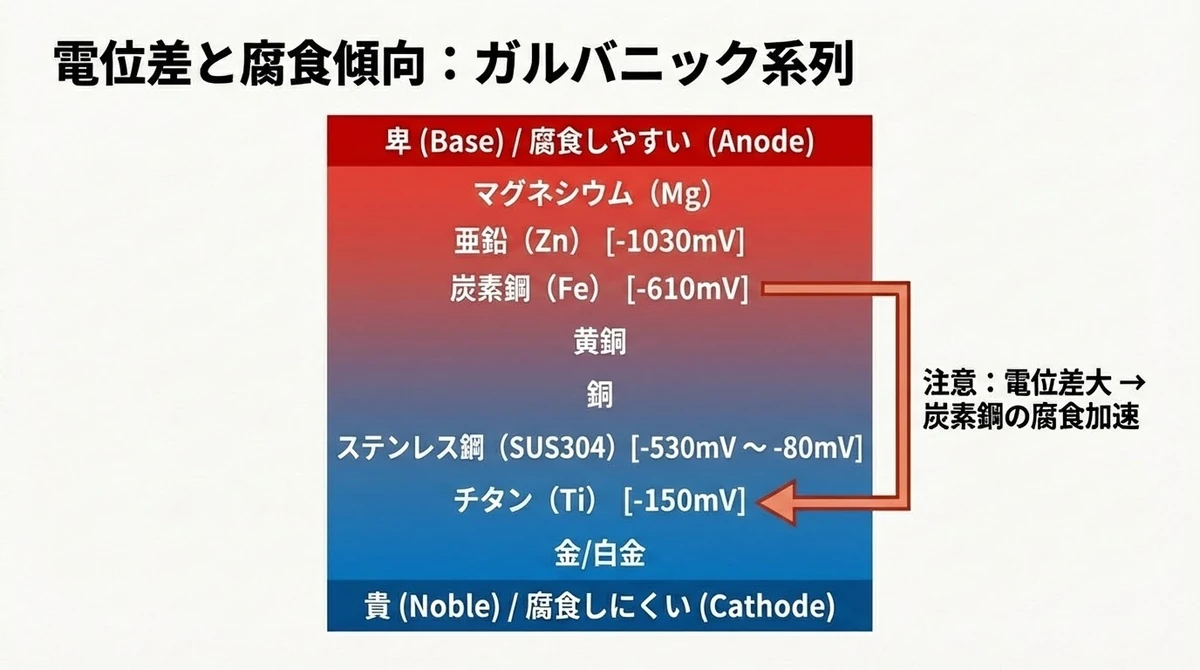

ここで重要なのが異種金属の接触です。例えば、海水などの水の中で炭素鋼とステンレス鋼をつなぐと、炭素鋼がアノードとなり腐食が激しく加速します。

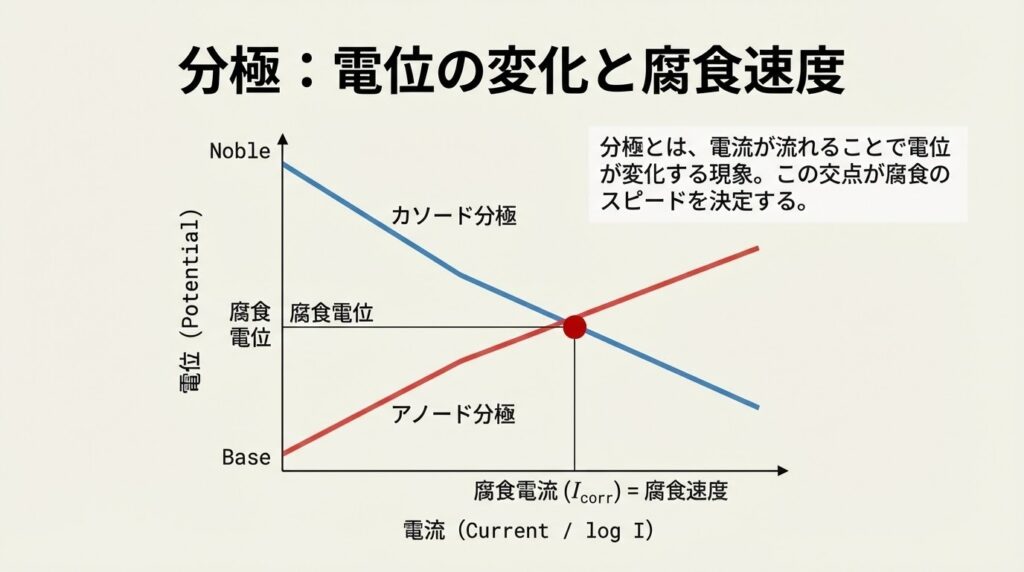

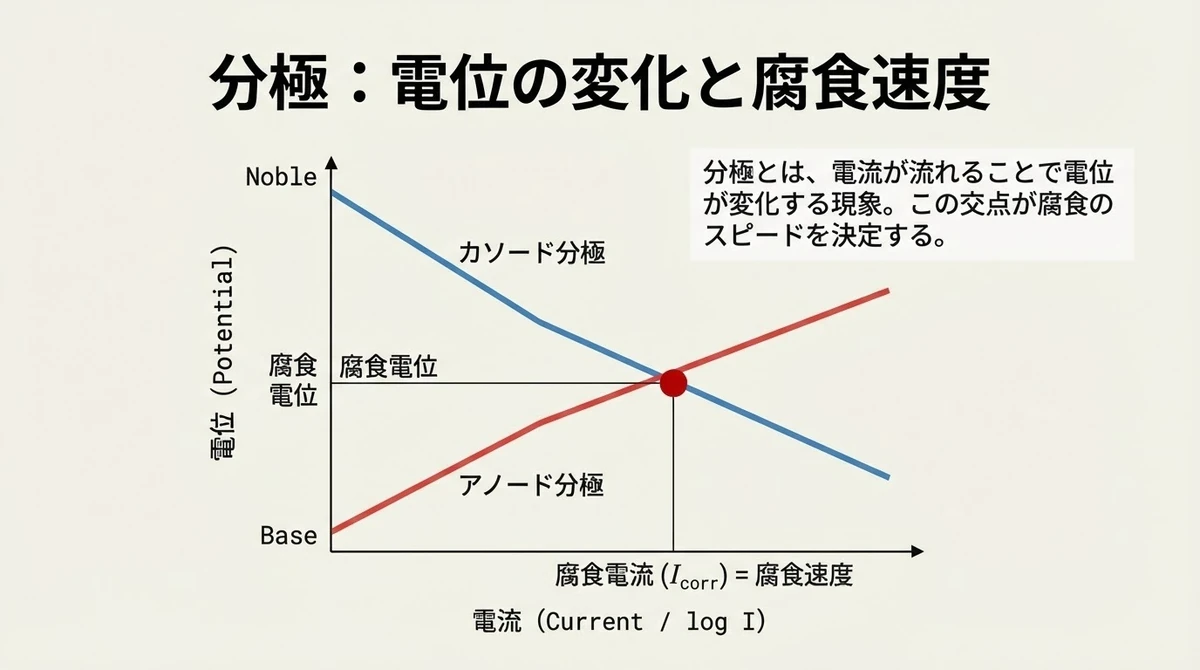

また、腐食のスピードを決めるのが「分極」です。反応物質である酸素を減らし、カソード分極を大きくすることで、腐食速度を下げることが可能です。

2. ステンレス鋼で注意すべき局部腐食と割れ

この章の要点

ステンレス鋼でも孔食・隙間腐食・応力腐食割れが起こります。
SCCは、3要素（材料・環境・引張応力）のどれか1つでも排除すれば防げます。
Lグレードは粒界腐食・粒界型SCCに有効ですが、塩化物SCCはLグレードでも起こります。

ステンレス鋼は錆びにくい材料ですが、条件によっては深刻な腐食が発生します。

孔食（こうしょく）

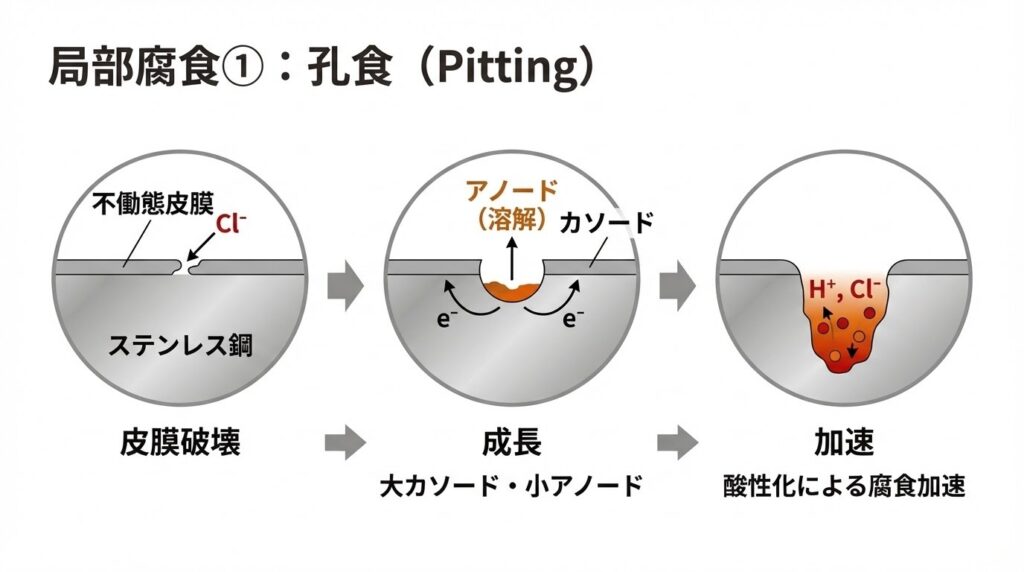

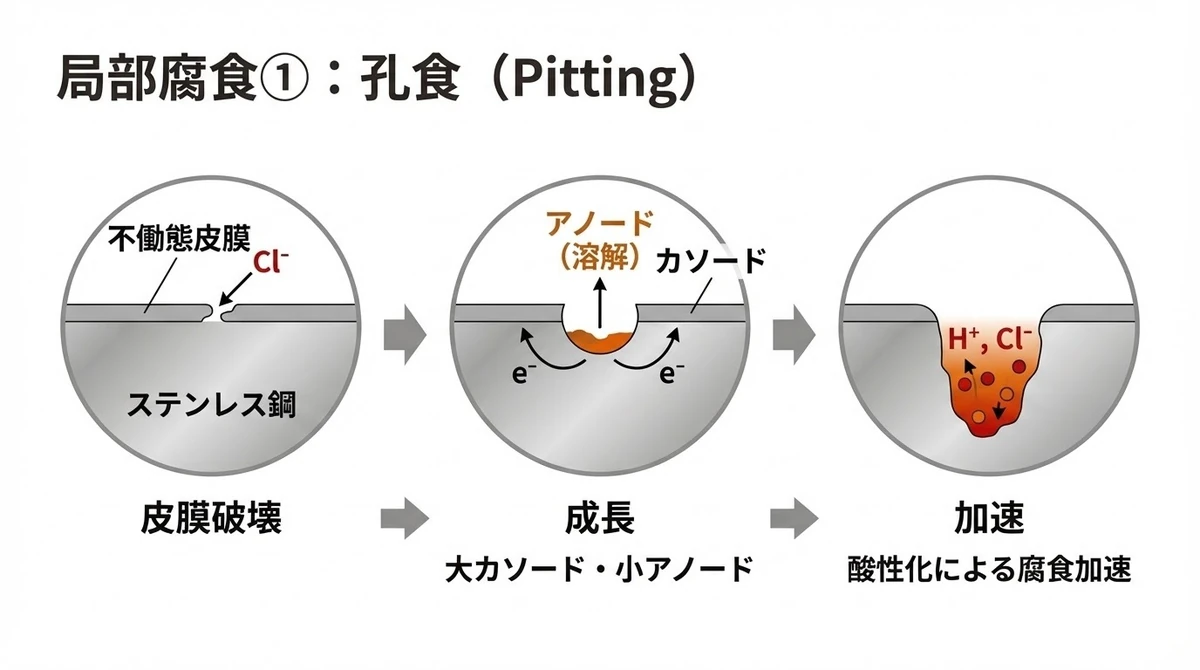

ステンレス鋼表面の不動態被膜が、塩化物イオン（Cl-）などによって局所的に破壊される現象です。穴の内部では酸素不足と酸性化が進み、深部へと腐食が加速します。外見は綺麗でも、針で刺したような深い穴が貫通する恐ろしい現象です。

隙間腐食

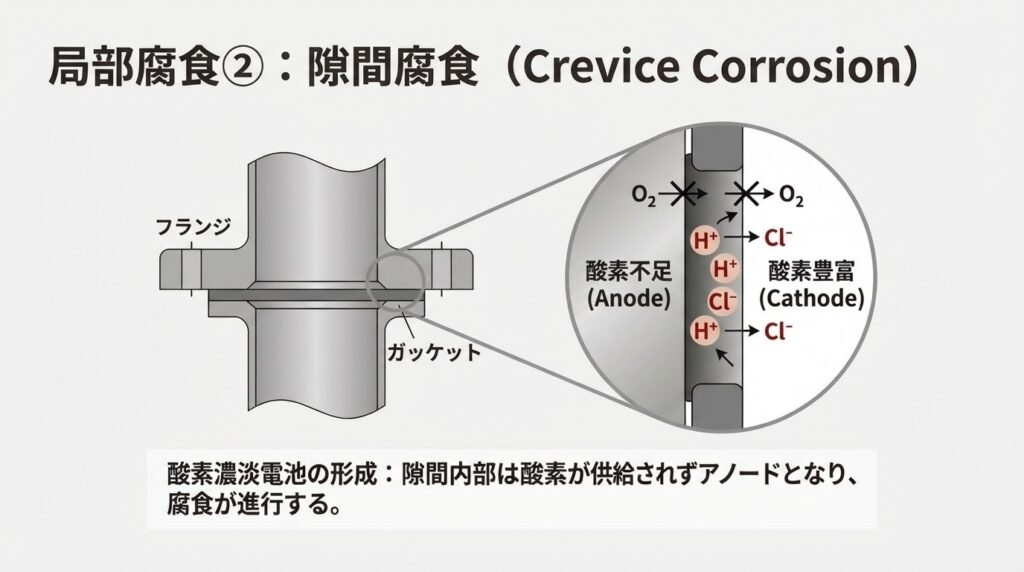

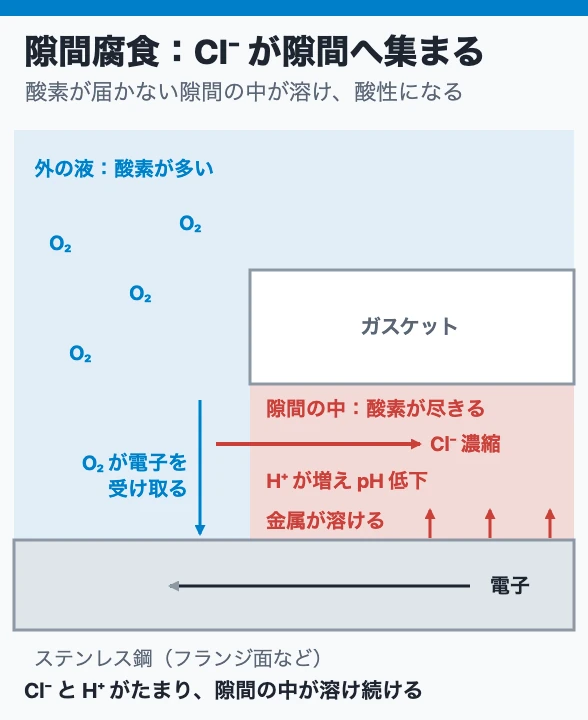

フランジ面やガスケットの隙間など、水が停滞する場所で発生します。隙間内は酸素が供給されにくいため、「外側＝酸素豊富（カソード）」「内側＝酸素不足（アノード）」という電池が形成され、内部が集中して腐食します。

応力腐食割れ（SCC）

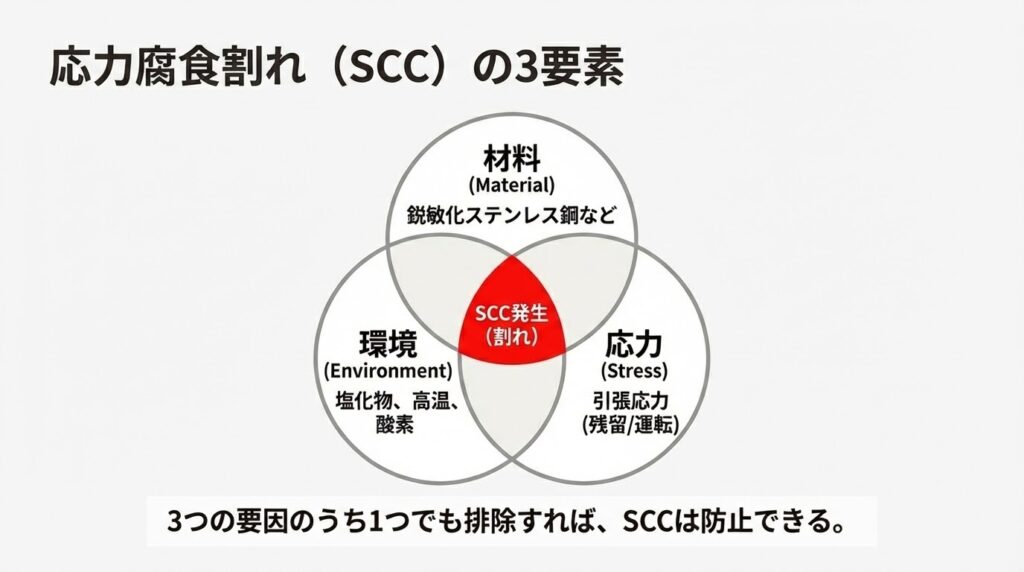

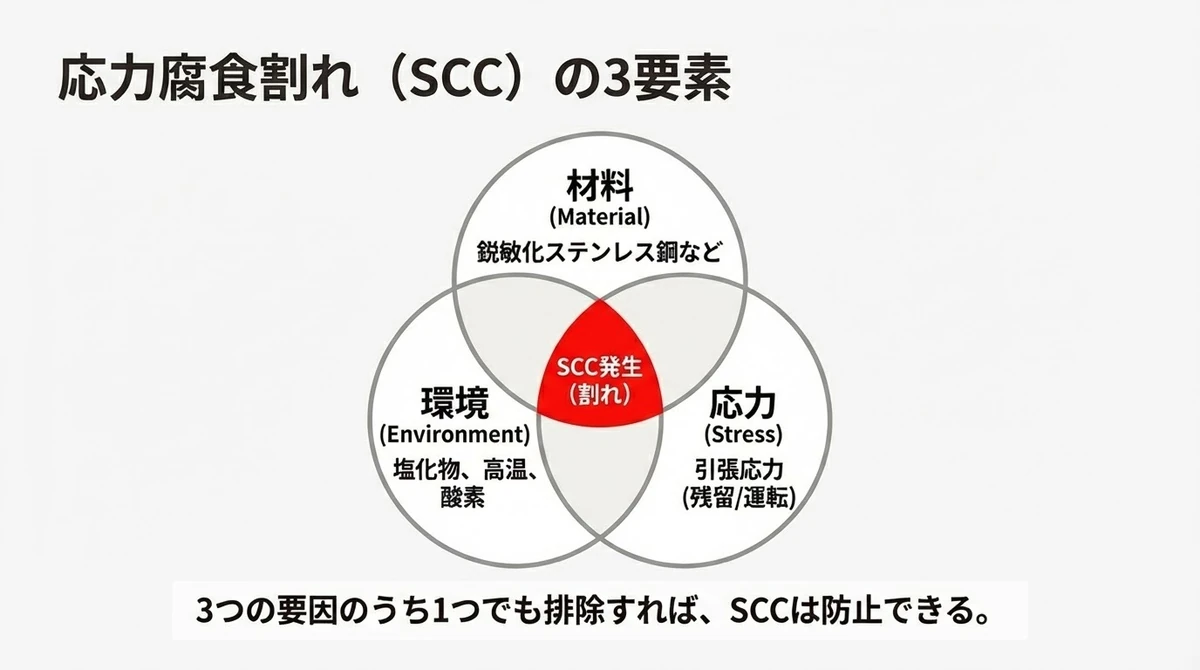

プラントで最も警戒すべきトラブルの一つです。以下の3要素が重なった時に発生します。

材料の感受性
環境（塩化物や高温など）
引張応力（運転圧力や溶接残留応力）

これら3つのうち、どれか1つでも排除できればSCCは防げます。溶接部では、熱によってクロムが炭素と結びつき、結晶粒界の耐食性が低下する「鋭敏化」が起こりやすくなります。これを防ぐには、炭素を減らした「Lグレード」のステンレス鋼を選ぶことが有効です。ただし、Lグレードで防げるのは鋭敏化による粒界腐食・粒界型のSCCです。オーステナイト系ステンレス鋼の塩化物SCCはLグレードでも起こるため、塩化物イオンと温度の管理、残留応力の低減、二相ステンレス鋼などへの材料変更で対処します。

3. 流れと設置環境が影響する腐食

流体の動きが物理的に影響を与える腐食もあります。

流れ加速型腐食（FAC）

炭素鋼表面の保護膜（マグネタイト）が、流れによって溶け出しやすくなり、減肉が進む現象です。流れが速いほど、また流れが乱れる箇所ほど激しくなります。温度は150～180℃付近で最も激しくなりますが、pHや溶存酸素によっても変わります。対策として効果的なのが材料の選定です。クロムを0.5%以上含めば減肉速度は十分抑えられるとされ、FAC懸念箇所には1.25Cr-0.5Mo（STPA23）や2.25Cr-1Mo（STPA24）などの低合金鋼が使われます。

エロージョン・キャビテーション

エロージョン：砂や液滴が高速衝突して表面を削る現象。

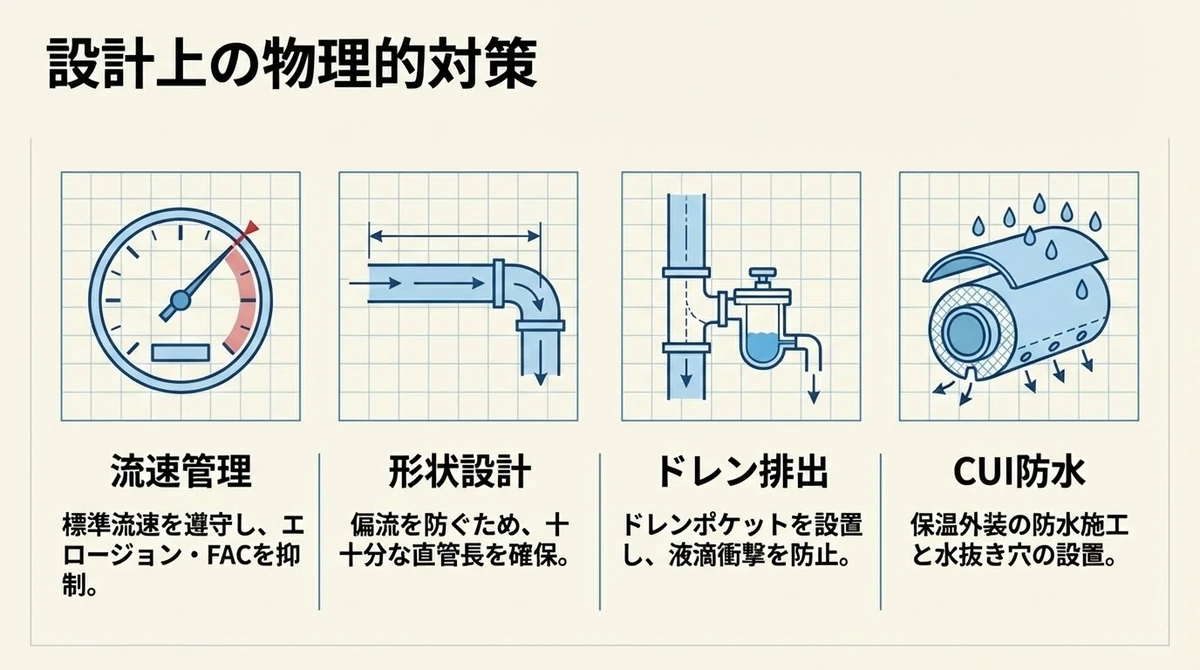

キャビテーション：圧力低下で生じた気泡が潰れる際の衝撃波が金属を破壊する現象。これらは配管形状やバルブ選定のミスによる機械的な破壊に近い性質を持ちます。

保温材下腐食（CUI）

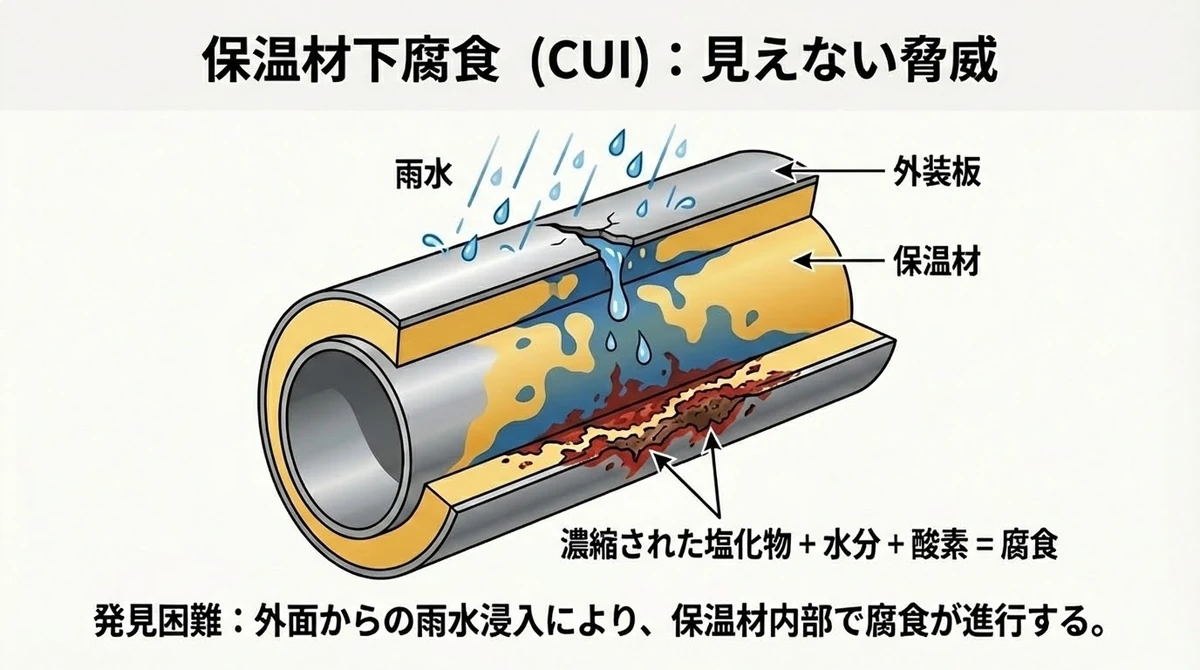

現場の悩みの種となるのがCUIです。保温材の隙間から雨水が侵入し、内部で濃縮されて外面腐食を引き起こします。外から見えないため発見が遅れやすく、外面塗装の徹底や防水施工が極めて重要です。

4. 実践的な防食技術と設計

理論を踏まえた上で、具体的な対策を見ていきましょう。

電気的絶縁

絶縁フランジキット：絶縁ガスケット・スリーブ・ワッシャで金属のつながりをすべて断つ

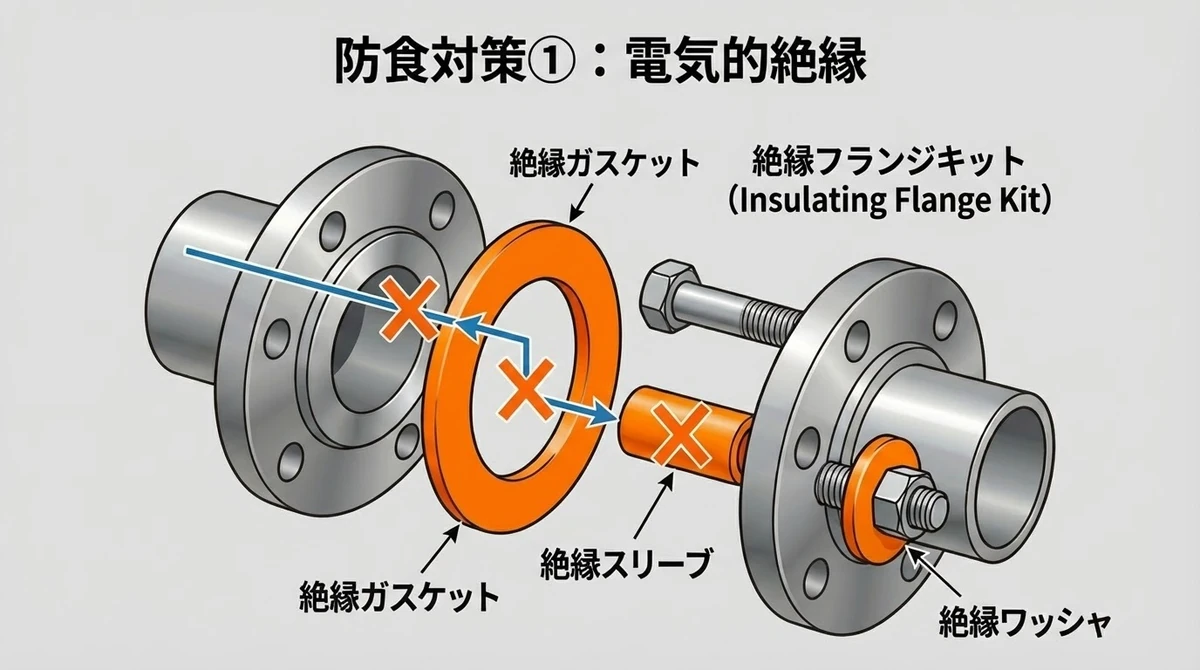

異種金属接触腐食を防ぐシンプルかつ確実な方法は、電気的な繋がりを断つことです。絶縁ガスケット、絶縁スリーブ、絶縁ワッシャーを用いた「絶縁フランジキット」を使用し、腐食回路を物理的に遮断します。

電気防食（流電陽極法）

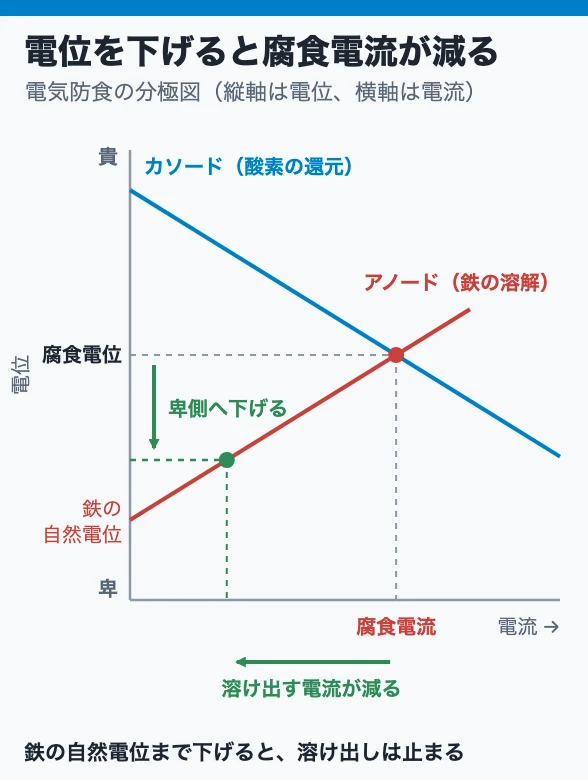

配管より卑な金属（亜鉛やマグネシウム）を「犠牲陽極」としてつなぐと、その電位差で配管へ防食電流が流れ、配管の電位が防食電位まで下がります。犠牲陽極が身代わりに溶けることで配管を守る方法で、埋設配管などで多用されます。ただし電位を下げすぎると過防食になり、水素が発生して高張力鋼では水素脆性割れの原因になります。

環境制御と材料選定

鉄の電位-pH図：pHを上げると不動態域、電位を下げると不感域に入り腐食が止まる

材料選定：安価な炭素鋼、FAC対策の低合金鋼、耐食性のステンレス鋼、鋭敏化対策のLグレードなど、適材適所の判断が必要です。
環境制御：ボイラ水のpHを上げて鉄を不動態域（酸化皮膜が守る領域）に置き、脱気器で酸素を除いて腐食反応そのものを遅くする管理も重要です。電気防食は電位を下げて不感域に入れる方法です。

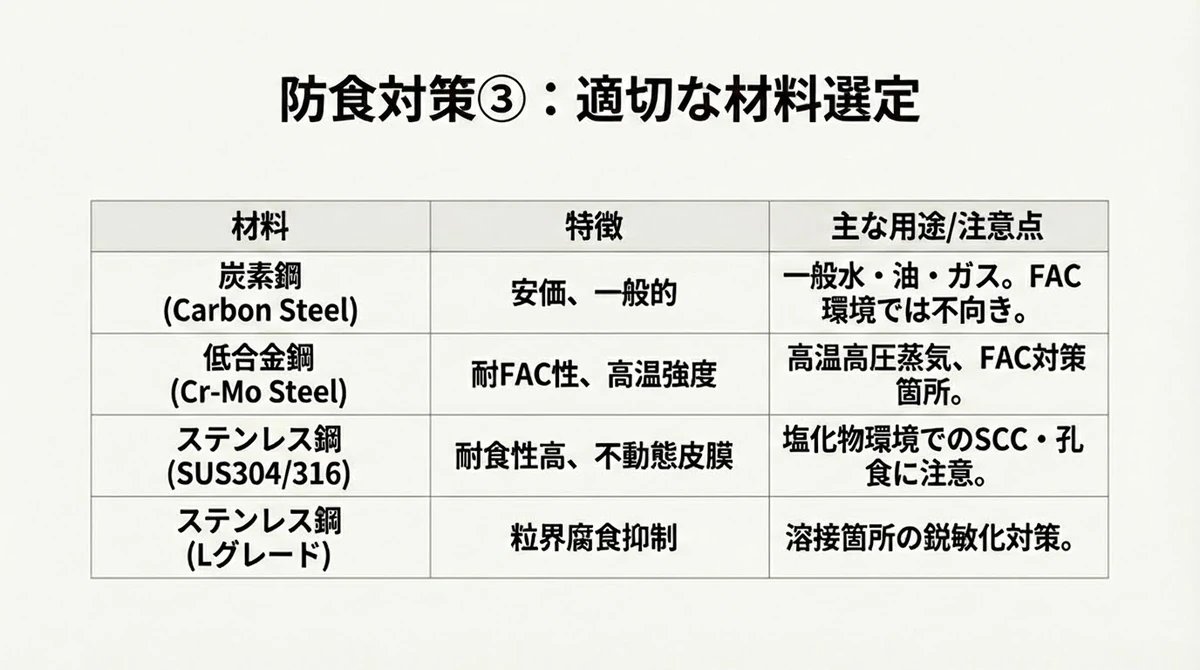

材料	特徴	主な用途・注意点
炭素鋼	安価で一般的	一般の水・油・ガス。FACが起こる条件には不向き
低合金鋼（Cr-Mo鋼）	耐FAC性、高温強度	高温高圧の蒸気、FAC対策箇所（STPA23・STPA24など）
ステンレス鋼（SUS304・316）	不動態皮膜で耐食性が高い	塩化物のある環境では孔食・SCCに注意
ステンレス鋼（Lグレード）	炭素を減らし鋭敏化を抑える	溶接部の粒界腐食・粒界型SCCの対策。塩化物SCCは防げない
