「水は2m/s」「蒸気は30m/s」のような標準流速は、配管設計の出発点として便利です。しかし、その値をそのまま設計流速にすると、圧力損失、騒音、侵食、沈降、静電気などの問題を見落とします。
流速には、速すぎる側の限界と、遅すぎる側の限界があります。しかも、限界を決める現象は流体と用途によって違います。
この記事では、標準流速の正しい使い方と、液体・ガス・蒸気・スラリーごとの確認点を、初学者にも分かる順番で、設計レビューに使える深さまで解説します。

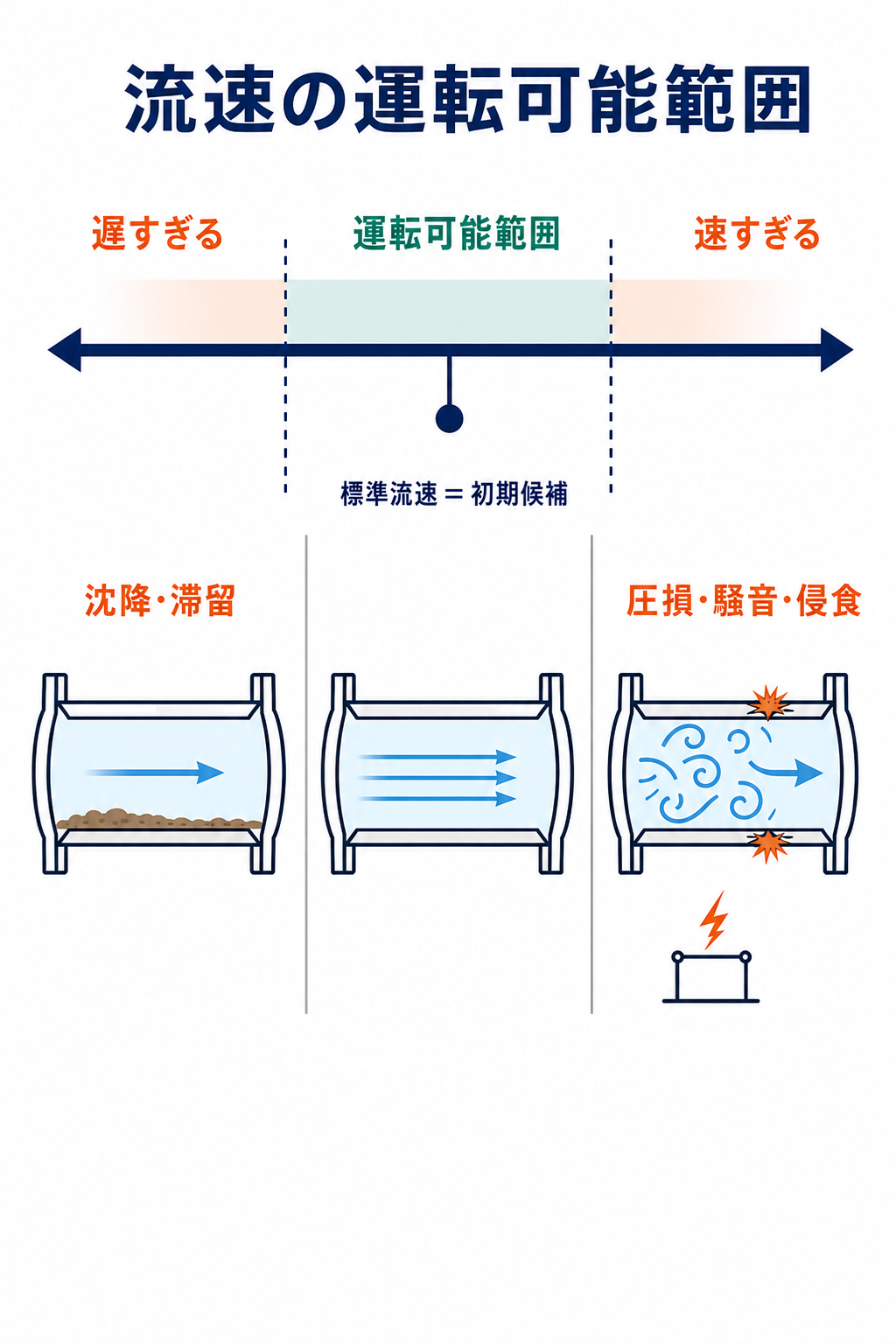

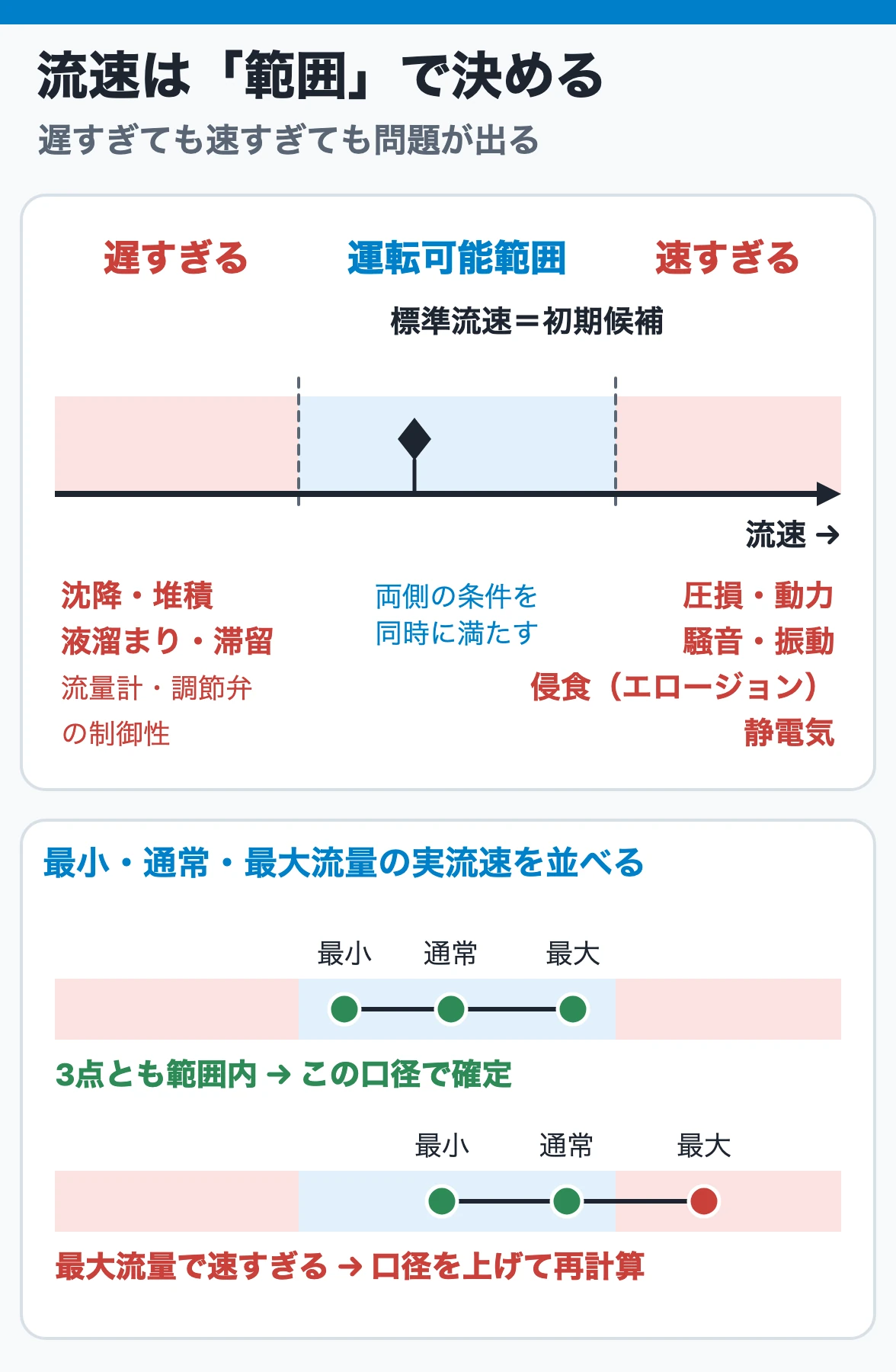

まず結論:流速は「標準値」ではなく運転可能範囲で決める
配管流速は、次の順番で決めます。
- 流体と用途に合う標準流速から仮口径を選ぶ
- 最小・通常・最大流量で実流速を計算する
- 速すぎる側の圧損、騒音・振動、侵食、静電気を確認する
- 遅すぎる側の沈降、堆積、液溜まり、制御・計測上の問題を確認する
- 両方の条件を満たす口径と運転範囲を確定する
一次資料の『配管設計実用ノート』も、標準流速で口径を仮決めした後、配管ルート、継手、弁、機器を含む圧力損失を計算し、許容値と比較して最終口径を決める手順を示しています。
つまり標準流速は「この値なら必ず安全」という規格値ではありません。経験から得た初期候補であり、最終判断には現象ごとの照査が必要です。

流量・内径・流速の関係を理解する
体積流量Q、断面積A、平均流速vの関係は、次式です。
Q=A×v
円管の内径をDとすると、
v=4Q/(πD²)
です。流量が同じなら、内径が小さいほど流速は上がります。
たとえば内径を元の80%にすると、流速は1/0.8²=1.56倍です。摩擦係数がほぼ同じとみなせる直管では、圧力損失はおおむねDの5乗に反比例するため、約1/0.8⁵=3.1倍になります。口径を一段細くした影響は、流速の増加率よりも圧損側で大きく現れます。

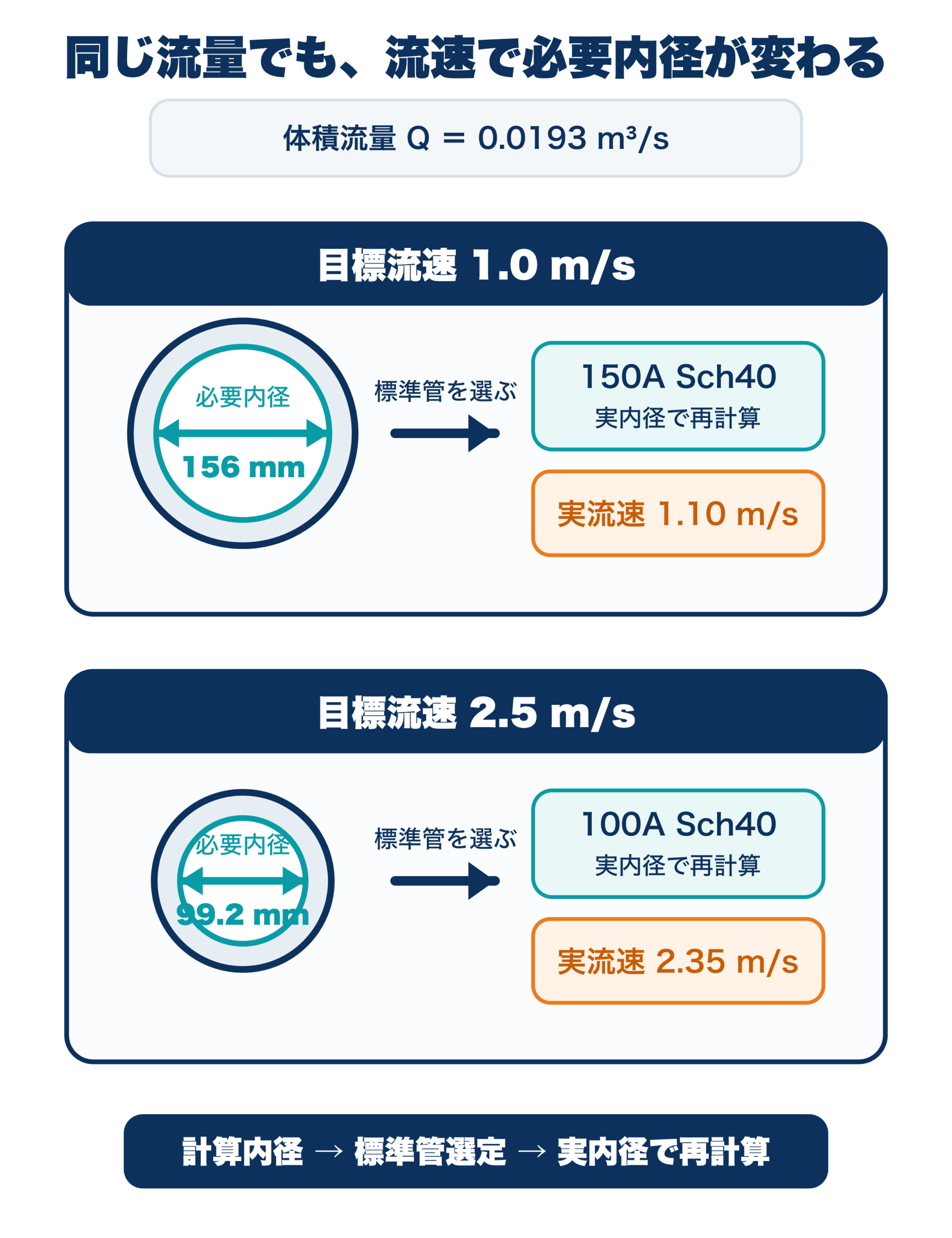

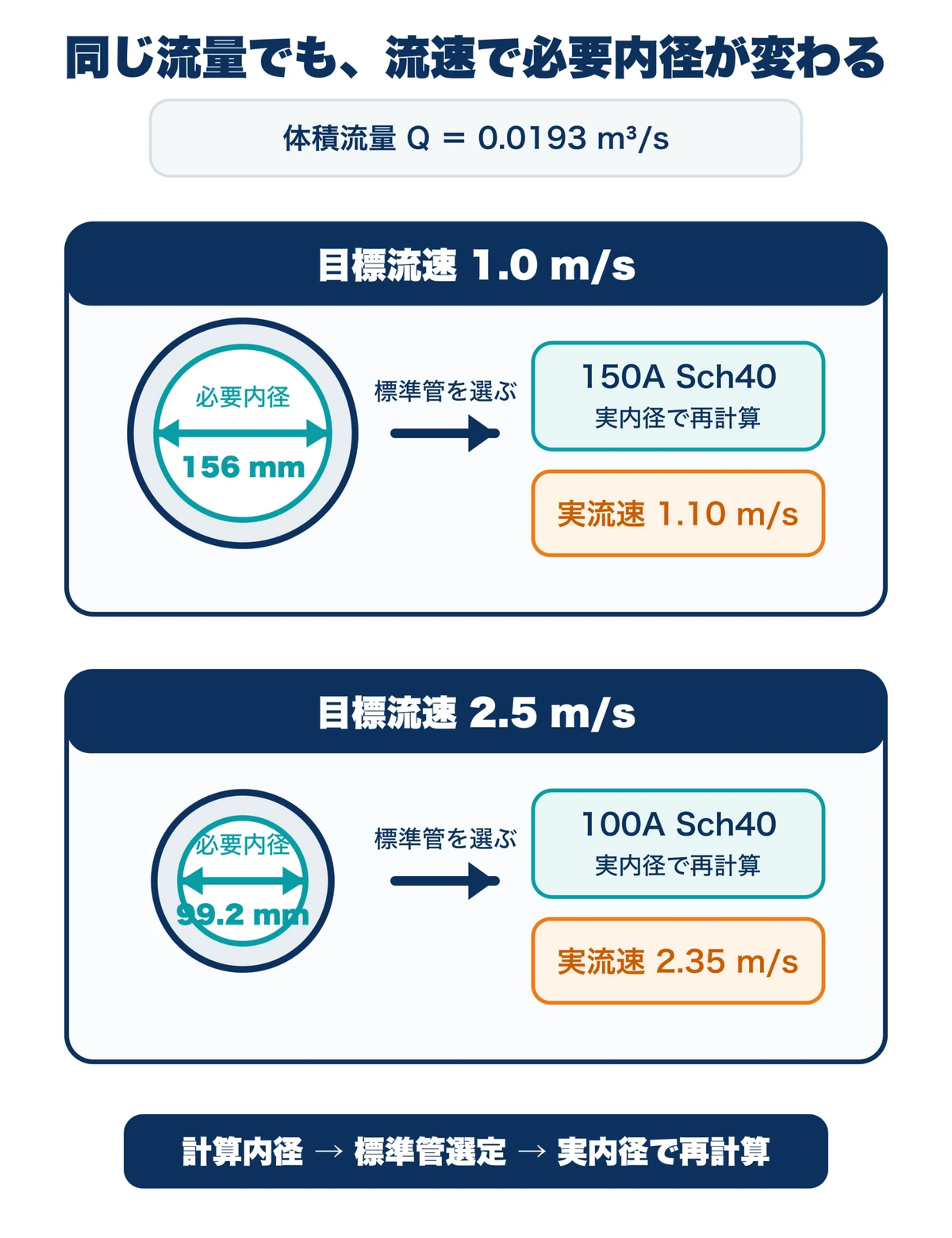

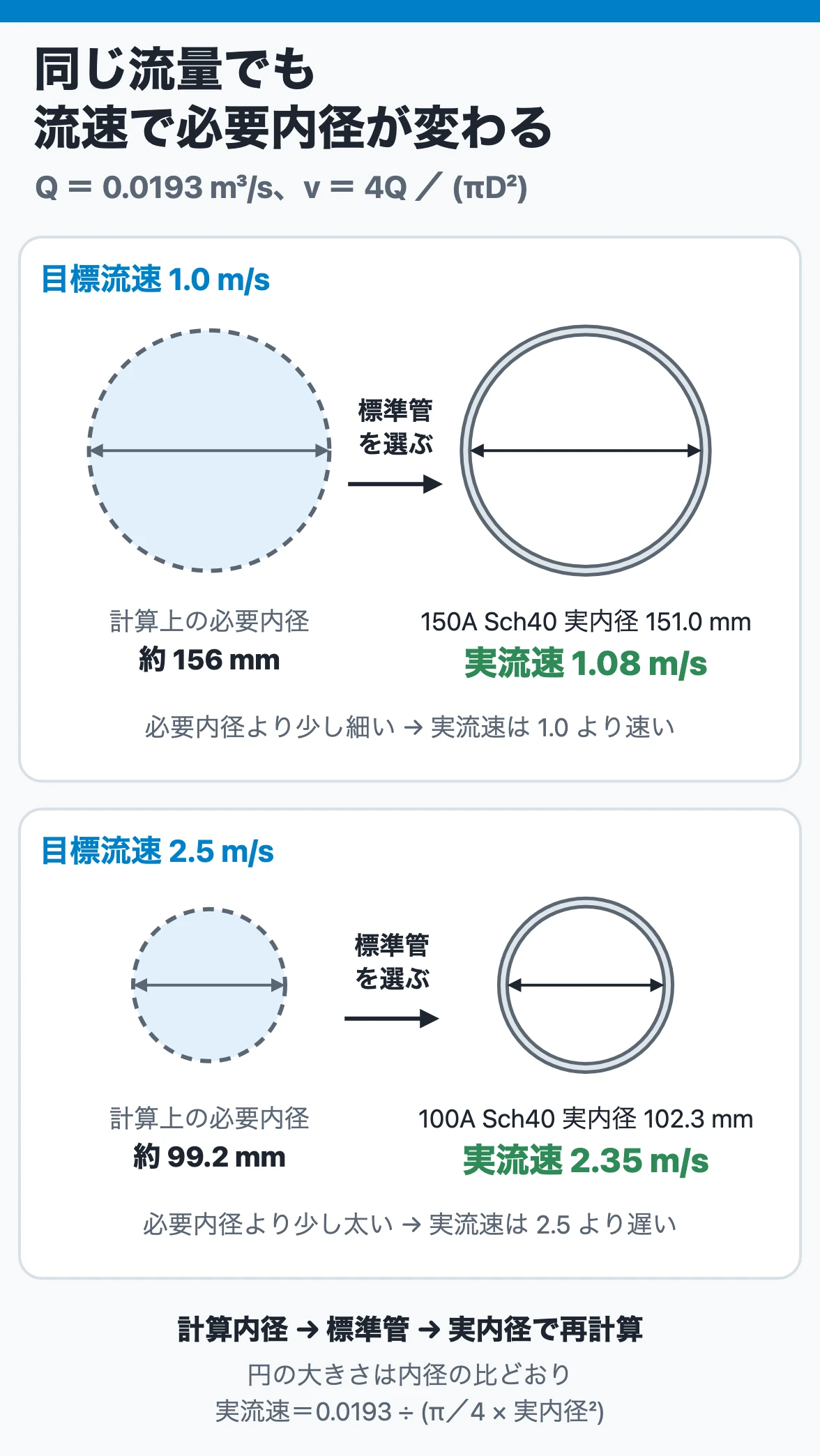

『配管設計実用ノート』の計算例では、0.0193m³/sの液を1m/sで流す候補内径は約156mm、2.5m/sでは約99.2mmです。選んだ標準管の実内径で再計算すると、150A Sch40の吸込管が約1.1m/s、100A Sch40の吐出管が約2.35m/sとなります。

標準流速表はどう使うか
一次資料の標準流速表から、初期検討に使いやすい例を抜粋すると次のようになります。
| 流体・用途 | 標準流速の例 | 設計で追加確認すること |
|---|---|---|
| 水・低粘度液体(0.1~1MPa) | 1.5~3m/s | 圧損、侵食、静電気、ポンプ条件 |
| 油・高粘度液体 | 0.5~2m/s | 粘度による圧損、加熱条件、滞留 |
| 往復動ポンプ吸込 | 0.5~1m/s | 脈動、吸込損失、NPSH |
| 遠心ポンプ吸込 | 2~2.5m/s | NPSH、偏流、気泡混入 |
| 圧縮ガス(1~2MPa) | 8~15m/s | 実体積流量、圧力変化、騒音 |
| 蒸気(0.2~0.5MPa) | 15~20m/s | 圧損、湿り度、ドレン、侵食 |
| 蒸気(0.5~1.5MPa) | 20~30m/s | 圧損、騒音、侵食、末端圧力 |
| 石炭の水力輸送 | 3~3.5m/s | 最低輸送速度、摩耗、濃度 |
| 鉱石の水力輸送 | 3~4m/s | 粒径・比重・濃度、摩耗 |
出典によって区分や値が異なるのは、誤りではありません。圧力、管径、流体物性、管路長、用途が違えば、支配する制約も変わるためです。この表は仮口径を出すための目安であり、企業・ライセンサー・顧客の設計基準があれば、その適用範囲を確認して優先します。

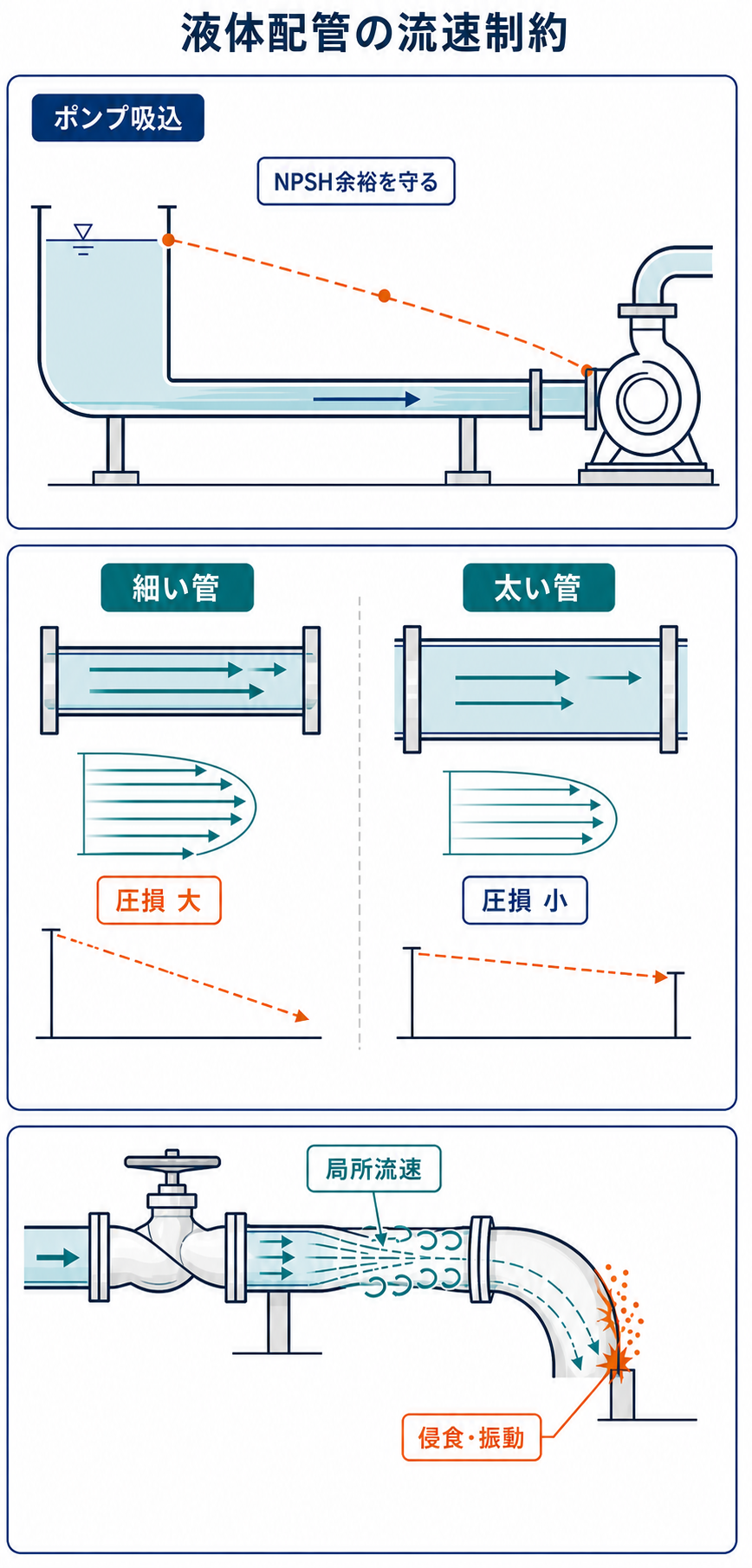

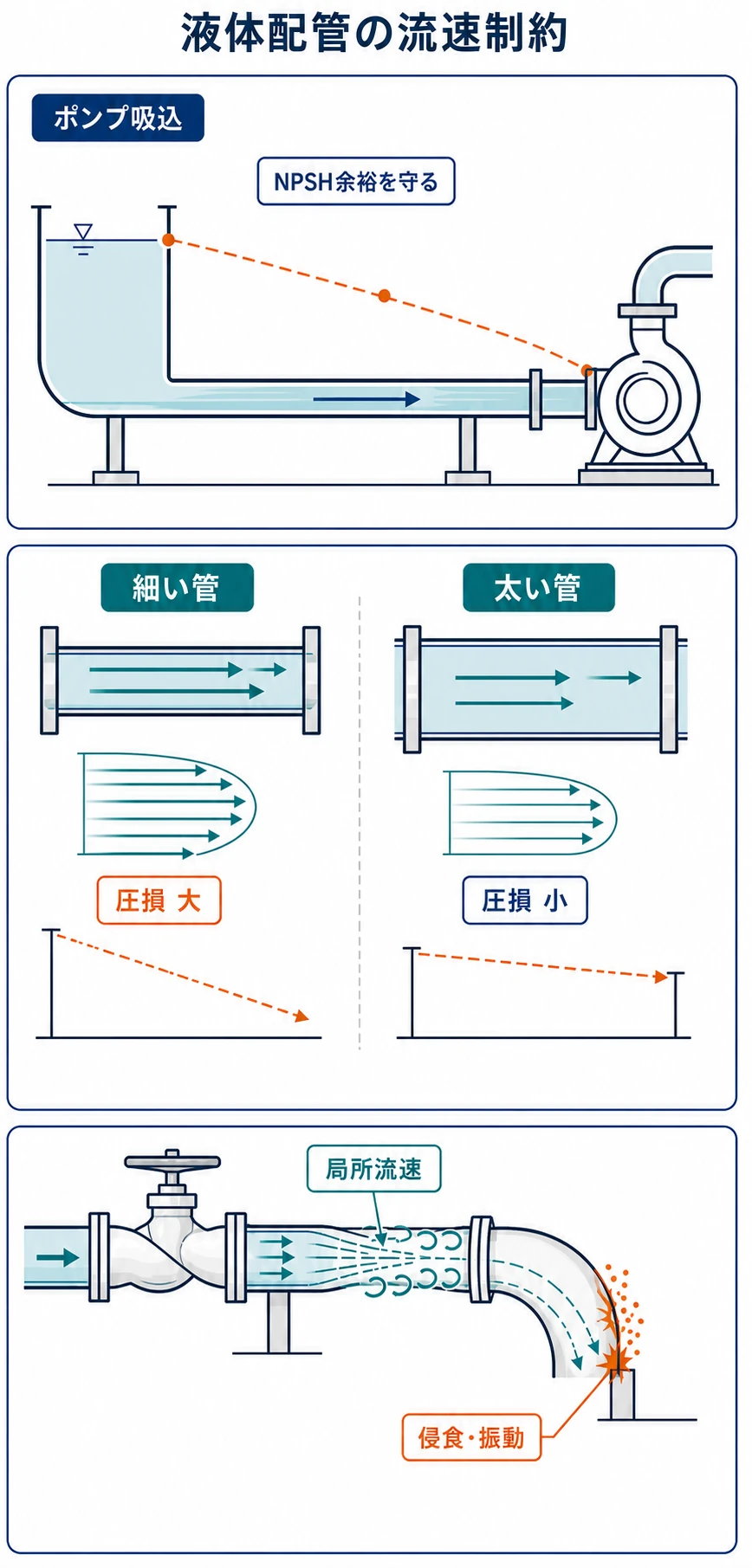

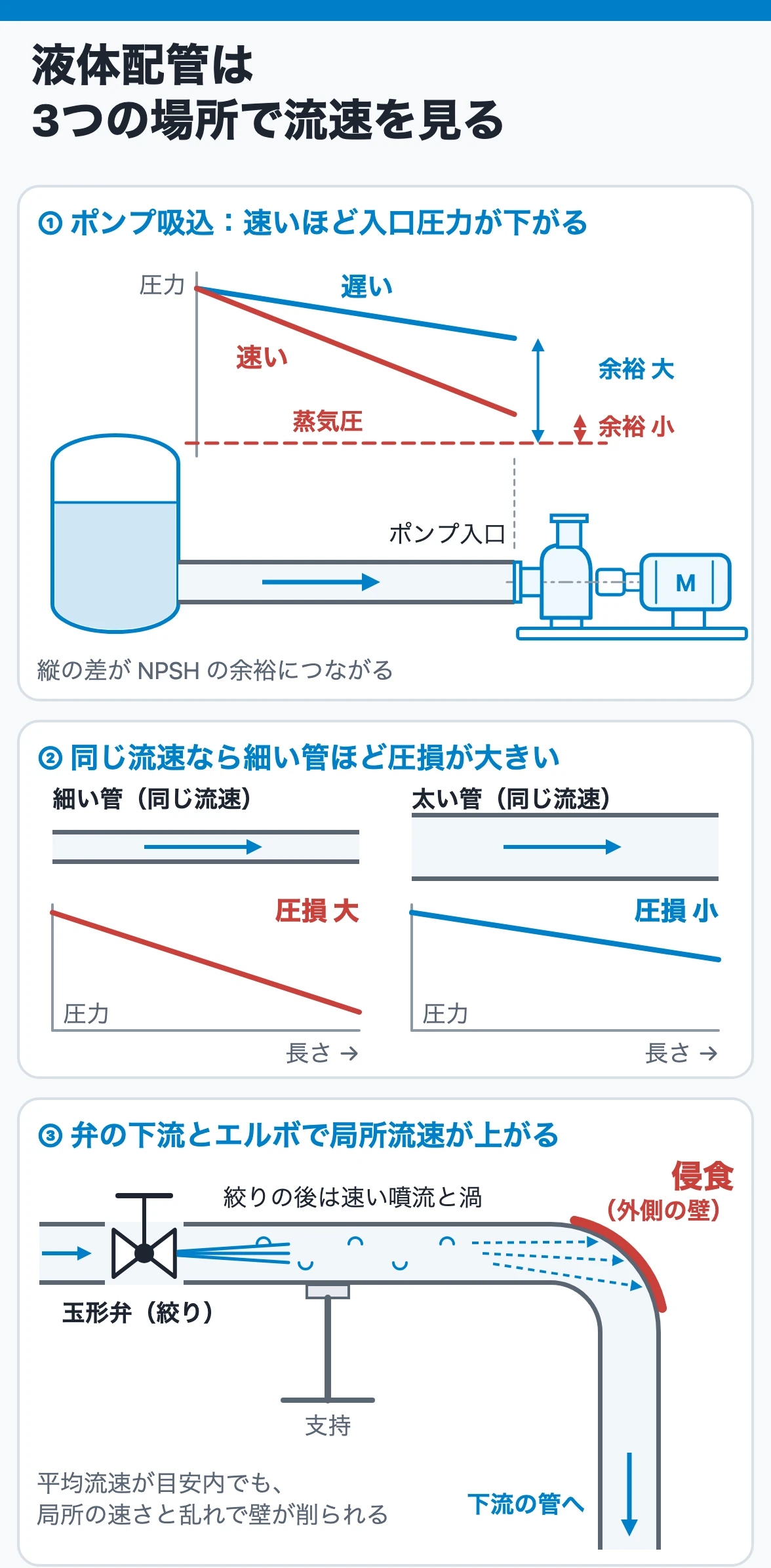

液体配管:圧損だけでなくポンプ吸込と侵食を見る
液体は密度変化が小さいため、流量から流速を計算しやすい流体です。ただし、同じ液体でも配管の役割で許容流速は変わります。
ポンプ吸込配管は低めの流速から検討する
ポンプ吸込配管では、配管損失が増えるとポンプ入口圧力が下がり、有効NPSHが減少します。キャビテーション余裕を確保するため、吐出配管より低い流速から検討するのが基本です。
確認するのは流速だけではありません。タンク最低液面、液温、蒸気圧、ストレーナ汚れ、弁・継手損失、標高、最大流量を含めて有効NPSHを計算します。
高流速では侵食と振動を確認する
『絵とき配管技術 基礎のきそ』は、細い管ほど同一流速で圧力損失が大きくなることに加え、壁面近傍の速度勾配とせん断力、保護皮膜の剥離、流動加速腐食、配管剛性と振動も考慮して標準流速を低くする考え方を説明しています。
また、弁下流、オリフィス、絞り、急曲がり、ティー衝突部では局所流速や乱れが平均流速より厳しくなります。平均流速が目安内でも、局所的な液滴衝突、フラッシング、キャビテーションでエロージョンが起きるため、流れの状態と部位を確認します。

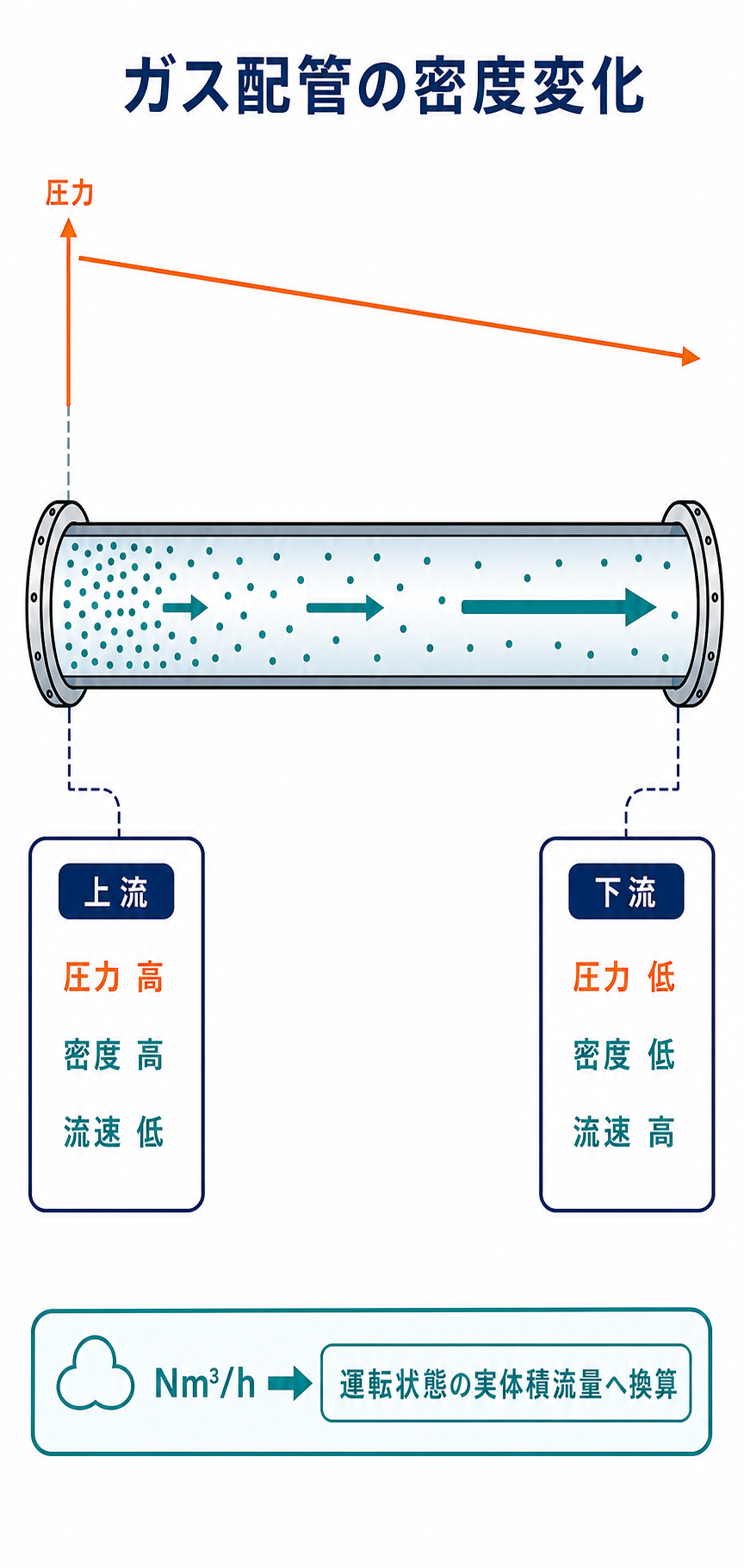

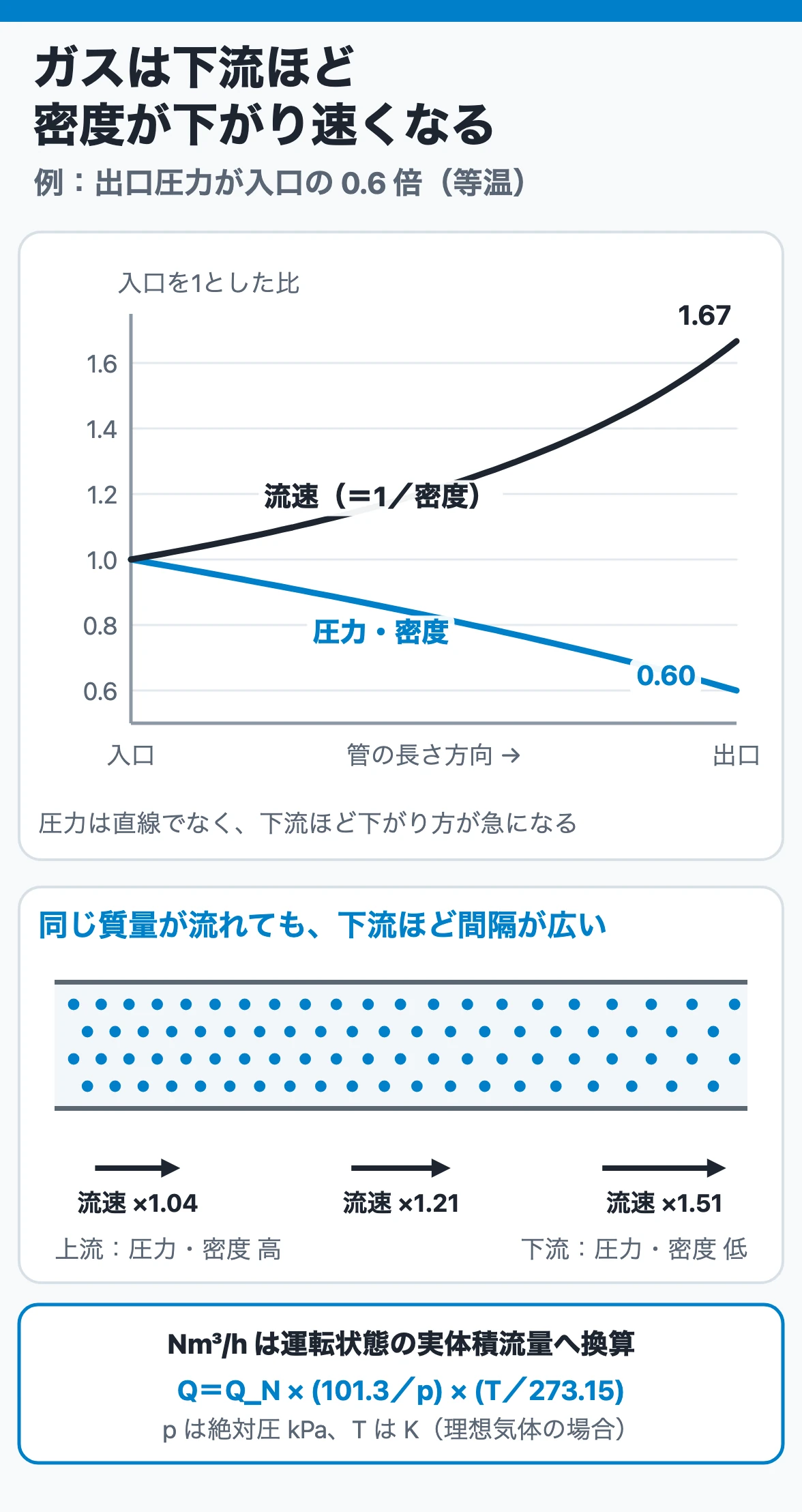

ガス配管:運転状態の体積流量と圧力変化で考える
ガスは圧力と温度で密度が大きく変わります。標準状態のNm³/hを、そのまま管内の体積流量として使ってはいけません。運転圧力・運転温度における実体積流量へ換算して流速を求めます。

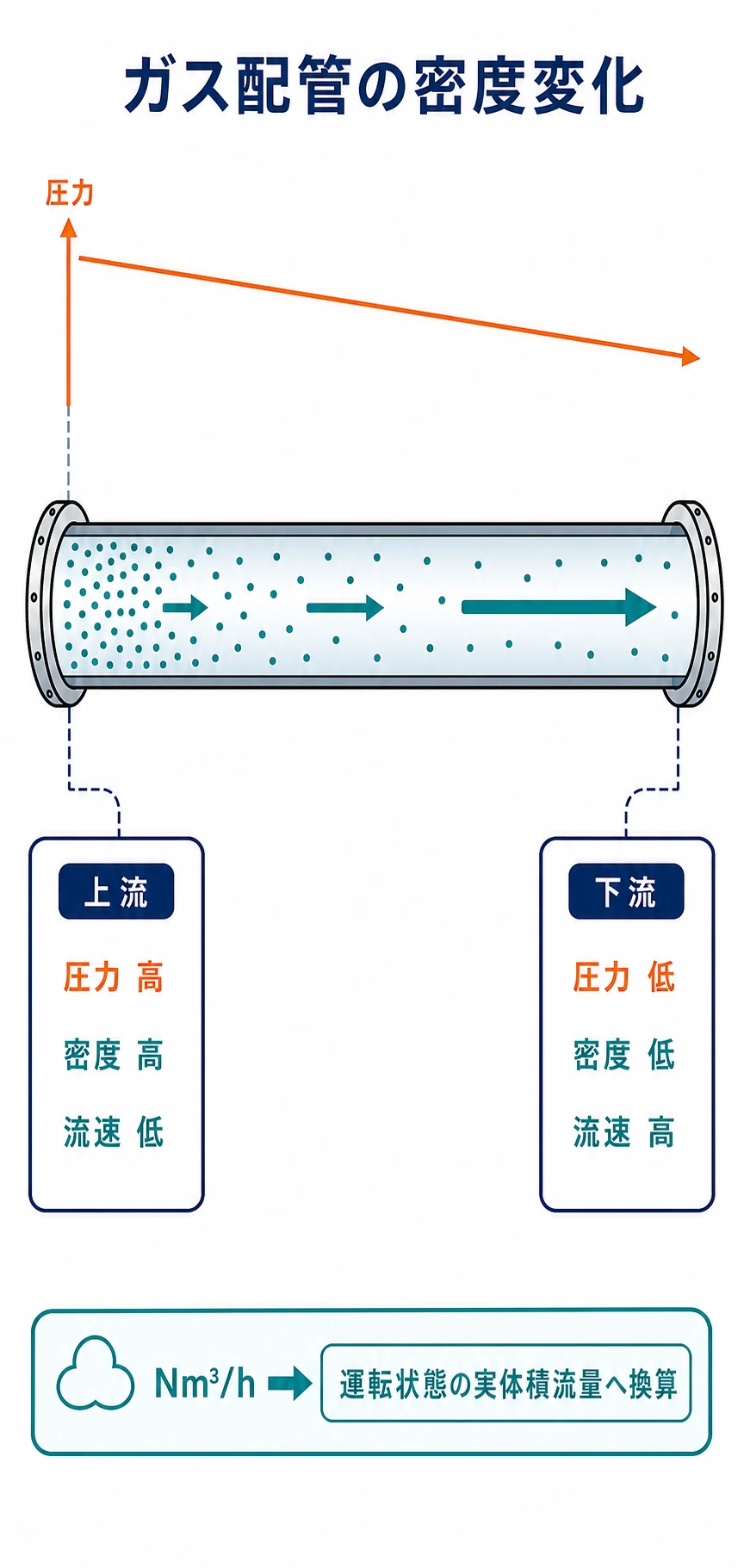

配管内で圧力が下がると密度が下がり、同じ質量流量でも下流ほど体積流量と流速が増えます。長い配管や大きな圧力低下では、入口だけでなく下流側の流速、圧力、温度を確認します。
ガス配管の上限側では、次が問題になります。
- 圧力損失と圧縮機動力の増加
- 弁、オリフィス、分岐、急拡大・急縮小部の空力騒音
- 渦励振、圧力脈動、気柱共鳴による振動
- 高速ガスに液滴や固体粒子が混じる場合の侵食
- 圧力比が大きい絞り部でのチョーク流れ
「ガスは20m/sまで」と一律に決めるのではなく、許容圧力損失、末端必要圧力、騒音基準、配管強度・支持、マッハ数を含めて評価します。詳細な圧縮性流れとチョーク判定は、ガス・蒸気配管の圧損記事で扱います。

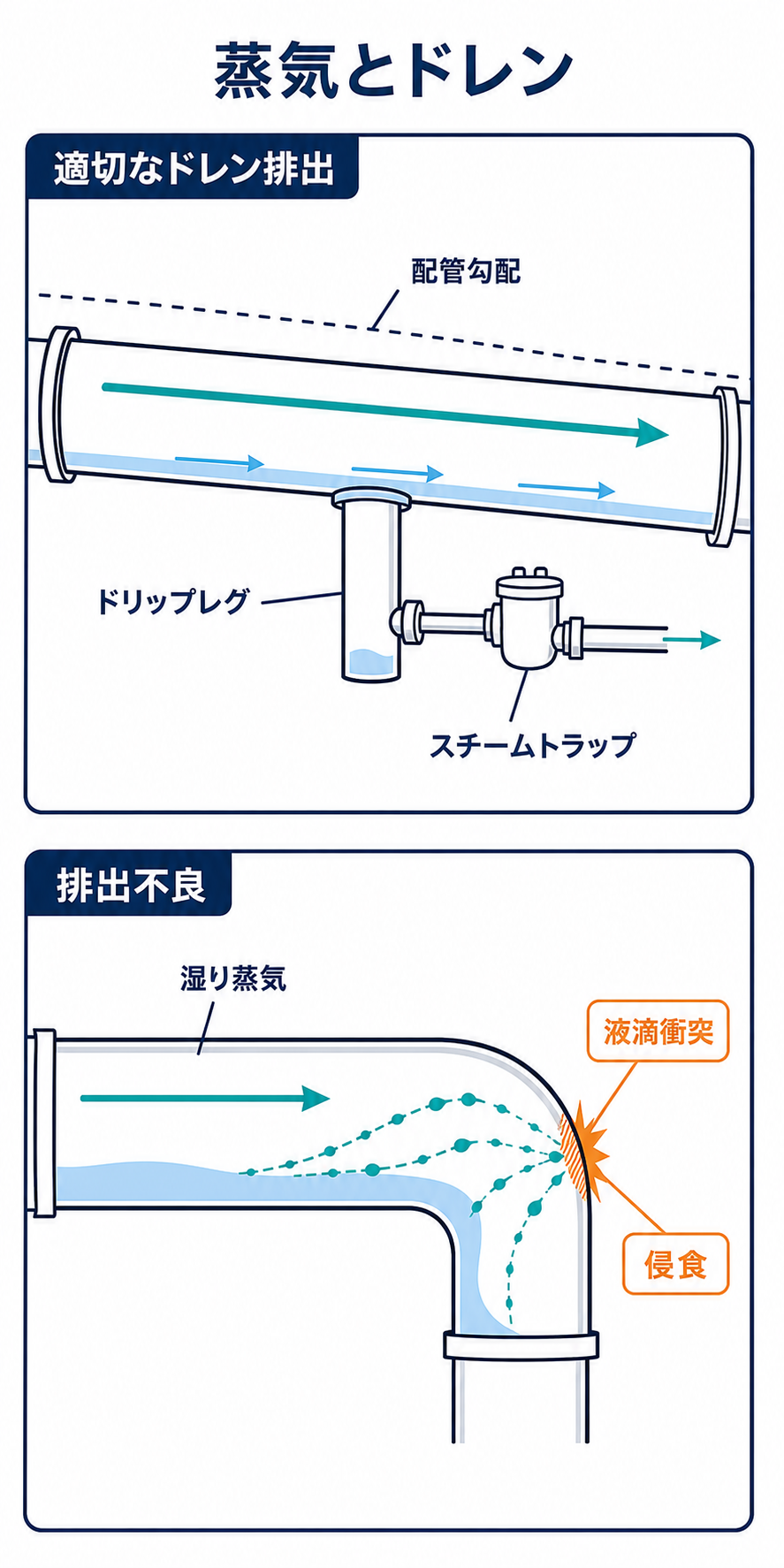

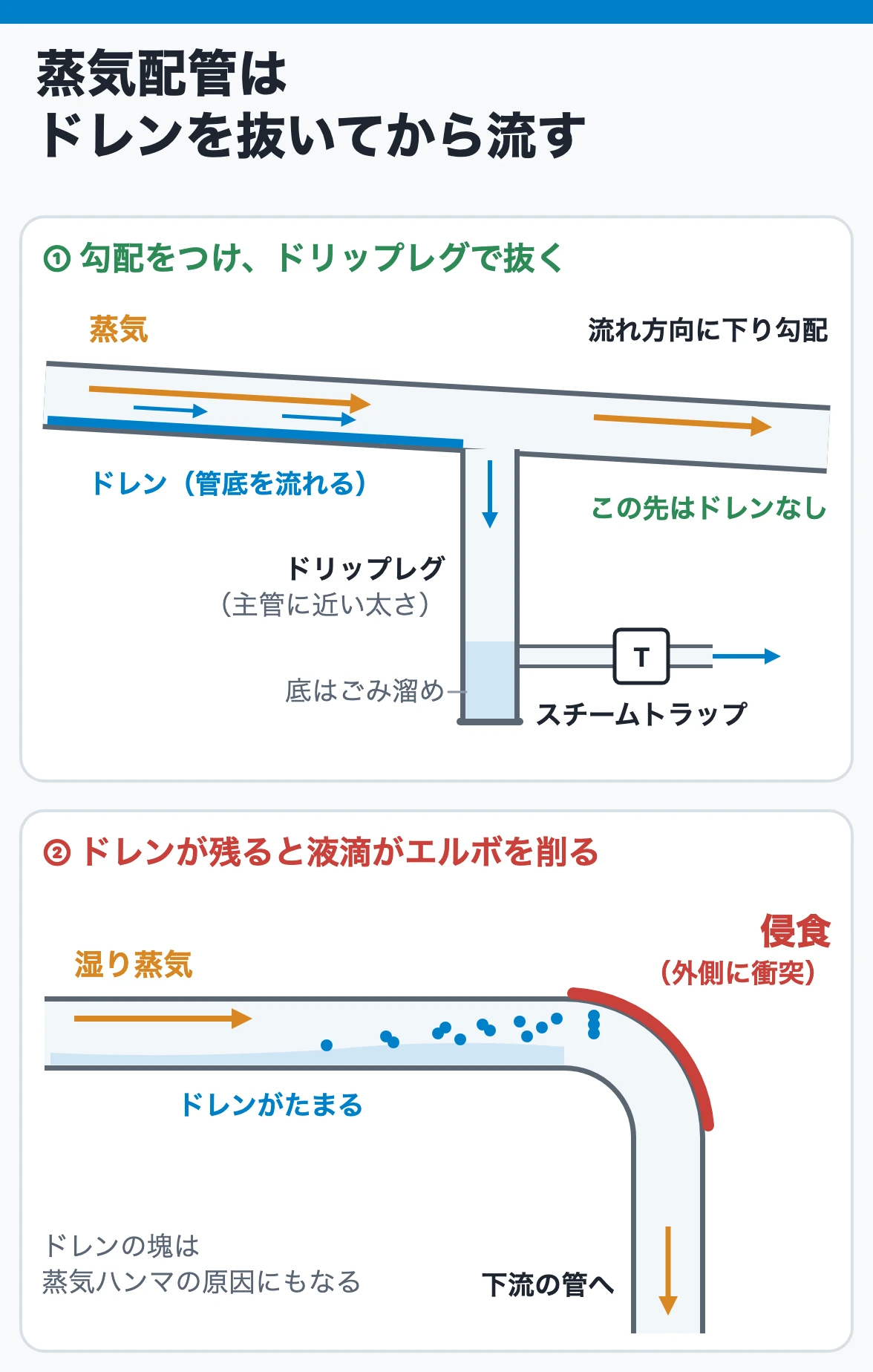

蒸気配管:乾き蒸気と湿り蒸気を分けて考える
蒸気も圧縮性流体です。運転圧力・温度で比体積を求め、質量流量から実体積流量へ換算します。標準流速表でも、蒸気圧力や用途によって値が分かれています。
蒸気配管で重要なのは、流速だけでなく蒸気の状態です。
- 圧力損失が大きいと末端の圧力・温度が不足する
- 放熱や起動時に凝縮したドレンが低部に溜まる
- 高速蒸気がドレンを巻き上げると湿り蒸気になる
- 液滴がエルボ、弁、レジューサへ衝突すると侵食が進む
- ドレンの塊が高速で移動すると蒸気ハンマの危険がある
したがって、蒸気配管では平均流速の上限だけでなく、保温、勾配、ドリップレグ、スチームトラップ、暖機運転を一体で設計します。乾き蒸気として計算した流速が適切でも、ドレン排出が悪ければ安全な配管にはなりません。

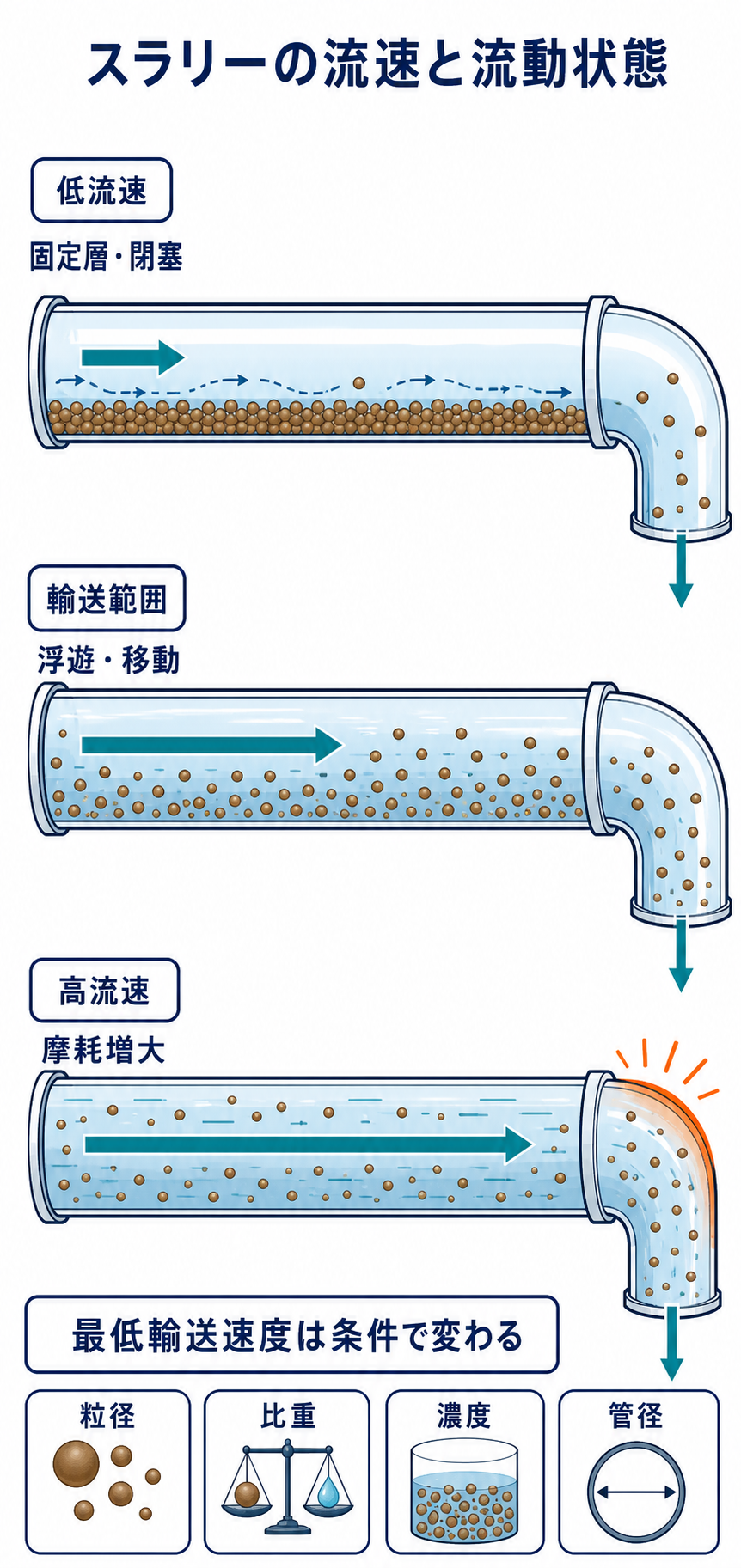

スラリー配管:沈降させない下限と摩耗させない上限の間を選ぶ
スラリーは、液単相よりも下限流速が重要です。水平管では、流速が高い領域で粒子は浮遊して運ばれます。流速が下がると管底付近に摺動層ができ、さらに下がると粒子が静止して固定層が形成されます。
固定層が成長すると、流路が狭くなり、圧力損失が増え、最後は閉塞します。一方、流速を上げすぎると、粒子と管壁の衝突・摩擦が増え、エルボや管底の摩耗と動力費が増えます。
最低輸送速度は一つの固定値ではありません。少なくとも次の条件に依存します。
- 粒子径と粒径分布
- 粒子密度と液密度の差
- 固体濃度
- 液粘度
- 管内径
- 粒子形状
- 水平・鉛直・傾斜、曲がりの有無
『化学工学便覧 改訂五版』は、固液混相流を不均一浮遊流、摺動流、移動層、固定層へ分け、遷移条件を粒径、密度比、濃度、管径などを含む相関式で扱っています。標準流速表の3~4m/s前後は初期候補にはなっても、個別スラリーの最低輸送速度を保証しません。
最小運転流量、ターンダウン、起動・停止、洗浄水への切替、停電時の沈降までを確認します。詳しい流動様式と相関式の選び方は、二相流・スラリー配管の記事で扱います。

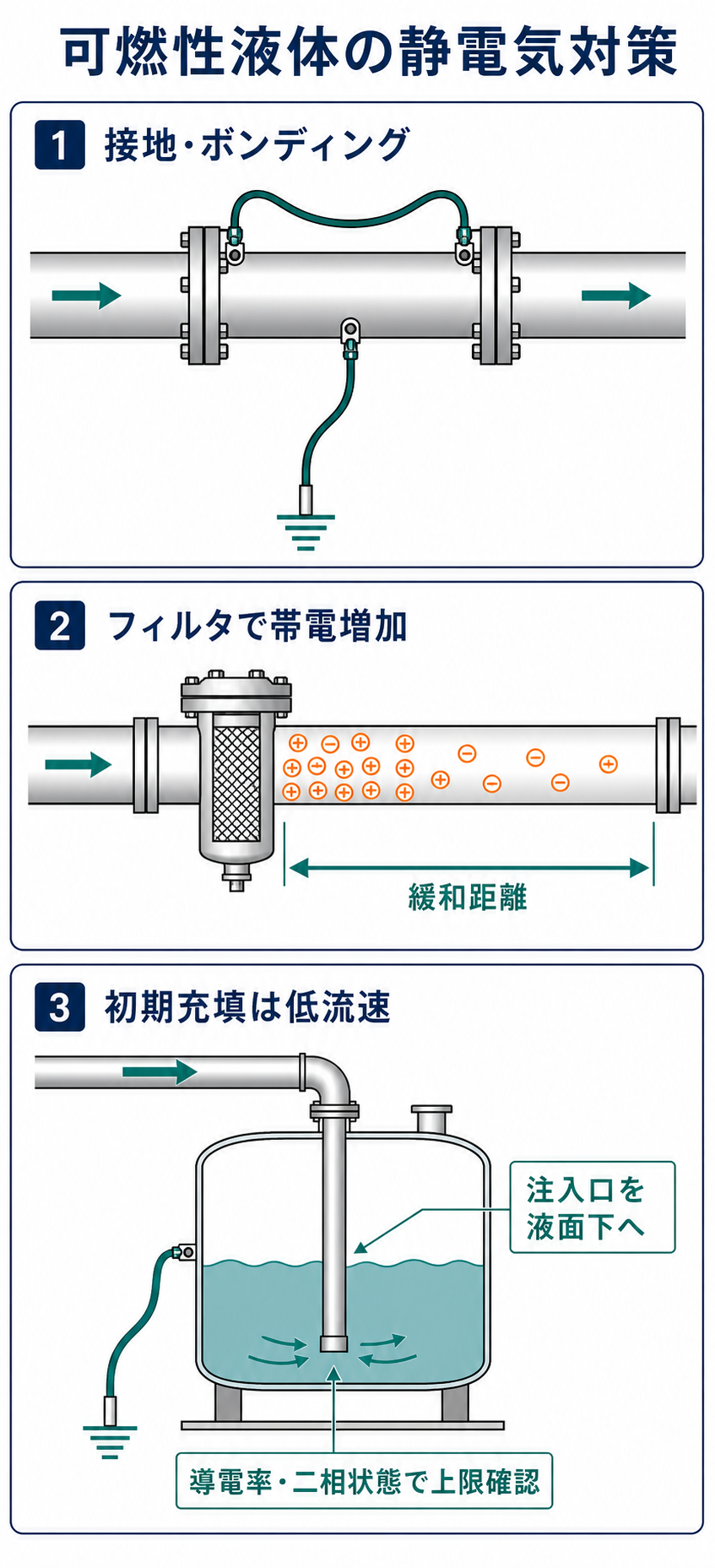

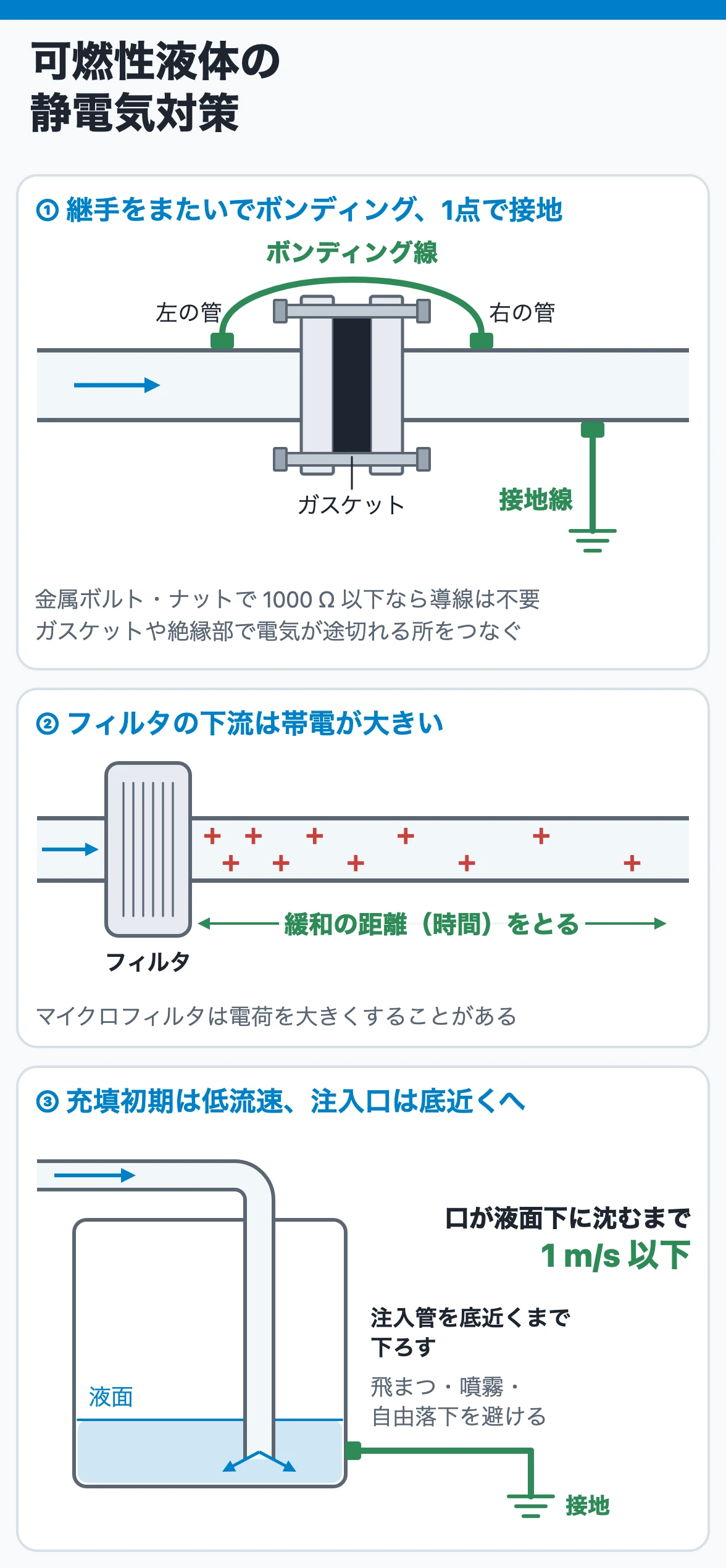

可燃性液体:静電気の流速制限は通常の圧損基準とは別に確認する
低導電率の可燃性液体は、配管内を流れると流動帯電します。流速を上げるほど電荷発生が増えるため、圧損や侵食上は許容できても、静電気対策として流速を下げる必要があります。
労働安全衛生総合研究所の『静電気安全指針2007』は、液体輸送時の静電気対策として次を示しています。
| 条件 | 指針に示された最大流速 |
|---|---|
| 中・高導電率の液体 | 10m/s |
| 低導電率の液体 | 7m/sと指針式で得る値の小さい方 |
| 充填初期 | 1m/s |
| 水滴・粉体などを含む二相液体 | 1m/s |
| 絶縁性配管・容器(ライニング含む) | 1m/s |
これらは静電気災害防止のための条件であり、一般的なプロセス配管の推奨流速表ではありません。流体の導電率、配管・ホース材質、フィルタ、緩和時間、タンクへの流入方法、接地・ボンディング、不活性化などを一緒に確認します。
とくに充填初期は、注入口が液面下に没するまで低流速とし、飛沫・噴霧・自由落下を避けます。マイクロフィルタは帯電を大きくする場合があるため、下流に電荷緩和のための距離や時間が必要です。

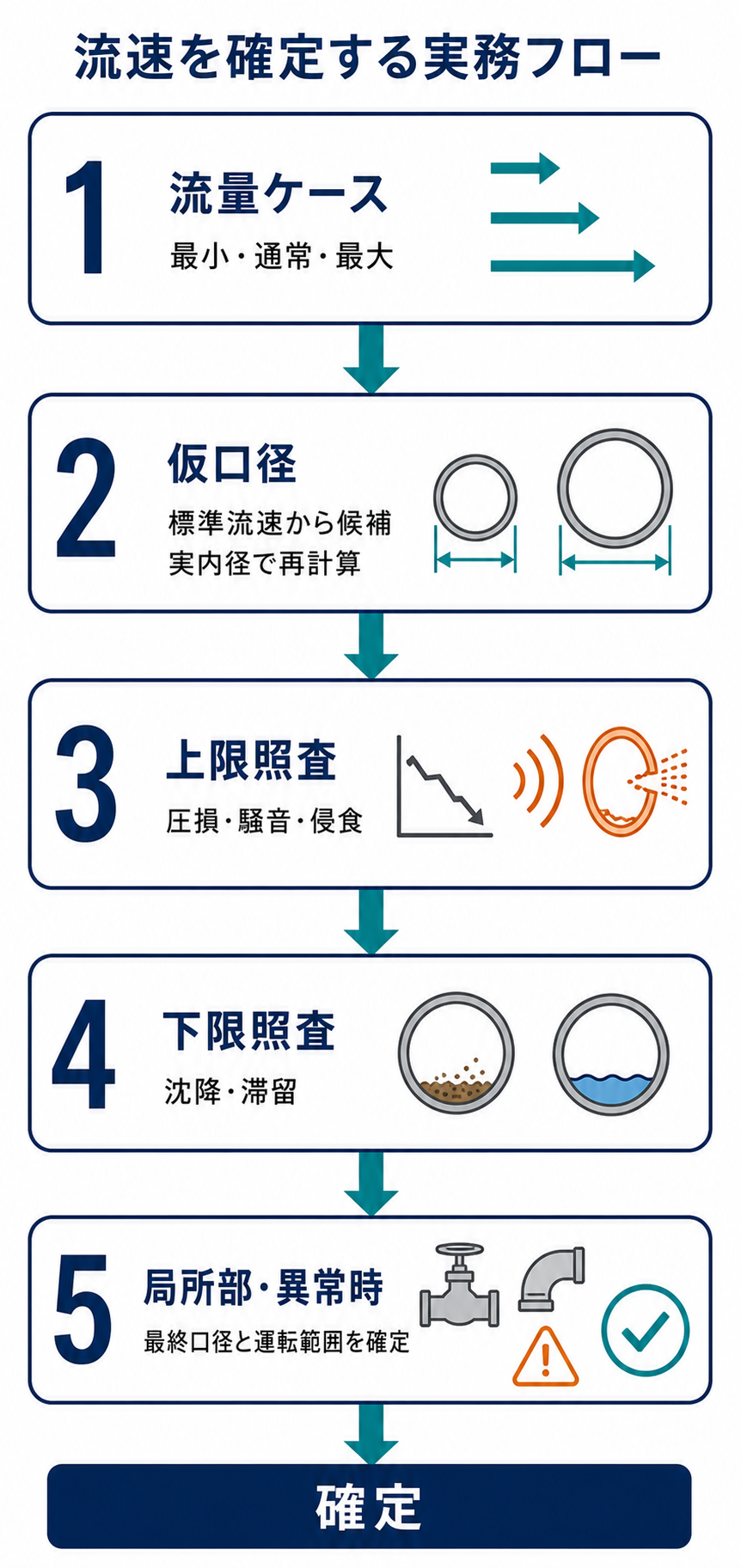

実務の決定手順:最小・通常・最大流量を同じ表で照査する
設計流速は一点ではなく、運転範囲として確認します。
1. 流量ケースを定義する
- 最小連続流量
- 通常流量
- 最大設計流量
- 起動、停止、循環、洗浄、バイパス運転
- 将来増産流量
気体・蒸気は、各ケースを運転温度・圧力の実体積流量へ換算します。
2. 標準流速から候補口径を出す
標準流速を一つに決め打ちせず、隣接する2~3口径を残します。呼び径ではなく各Schの実内径で流速を再計算します。
3. 上限側を確認する
- 許容圧力損失と必要末端圧力
- ポンプ・圧縮機動力、NPSH
- 騒音、振動、脈動、共鳴
- 腐食、FAC、エロージョン、液滴・粒子衝突
- 静電気、温度上昇、チョーク流れ
4. 下限側を確認する
- 固体、結晶、触媒、スラリーの沈降・堆積
- ドレン、液溜まり、粘性流体の滞留
- 流量計の測定範囲と調節弁の制御性
- 置換、洗浄、排液に要する時間
- デッドレグでの腐食、品質劣化、微生物増殖
5. 局所部と異常時を確認する
平均流速が妥当でも、弁、オリフィス、エルボ、ティー、レジューサ、ノズル、フィルタでは局所速度や乱れが増えます。閉弁直前、ストレーナ閉塞、ポンプ切替、二相化、フラッシングなどの逸脱も確認します。

よくある間違い
標準流速表の中央値をそのまま採用する
標準流速表は仮口径用です。圧損と運転成立性を計算せずに採用してはいけません。
Nm³/hのガス流量をそのまま使う
標準状態流量を運転状態の体積流量へ換算しないと、管内流速を誤ります。
平均流速だけを見て局所部を見ない
侵食、騒音、キャビテーション、振動は、弁や絞りなどの局所部で先に問題になることがあります。
最大流量だけを確認する
スラリー、結晶析出系、ドレン配管では、最小流量側の沈降・閉塞が支配条件になります。
静電気の1m/sをすべての液体配管へ適用する
1m/sは、充填初期、二相液体、絶縁性配管・容器など特定条件の静電気対策です。適用条件を読まず、一般配管の流速基準として使ってはいけません。
まとめ
配管流速は、標準流速表から一つの正解を選ぶ作業ではありません。
- 標準流速は仮口径を出すための出発点
- 液体は圧損、NPSH、侵食、静電気を確認する
- ガスは運転状態の実体積流量、密度変化、騒音、圧縮性を確認する
- 蒸気は圧損に加えて湿り度、ドレン、液滴侵食を確認する
- スラリーは最低輸送速度と摩耗上限の間を選ぶ
- 最小・通常・最大流量と局所部を同じ設計表で照査する
流速は口径選定の入口です。最終的には圧力損失、機器性能、材料損傷、運転・保全まで含めて、成立する範囲を決めます。
