ポンプまわりの配管レイアウト｜吸込配管と吐出配管の違い

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

ポンプの仕様、性能曲線、NPSHに問題がないのに、流量が出ない、圧力計が揺れる、振動が大きい、メカニカルシールが漏れる——このようなとき、原因はポンプ本体ではなく、ポンプへ接続した配管にあるかもしれません。

ポンプの吸込側と吐出側は、同じ配管でも役割が違います。吸込側は、液を気化・空気混入・偏流から守り、羽根車へ均一に届ける区間です。吐出側は、逆流を止め、運転流量を調節し、低流量運転からポンプを守りながら下流へ送る区間です。

この記事では、既存の吸込タンク・渦・ストレーナの解説を残しながら、吐出側の弁配置、最小流量戻し、ノズル荷重、熱膨張、支持、保全空間まで範囲を広げます。NPSHの計算は「NPSHとは」、キャビテーションの現象は「ポンプのキャビテーション」、配管全体の流速は「配管流速の決め方」を正本とします。

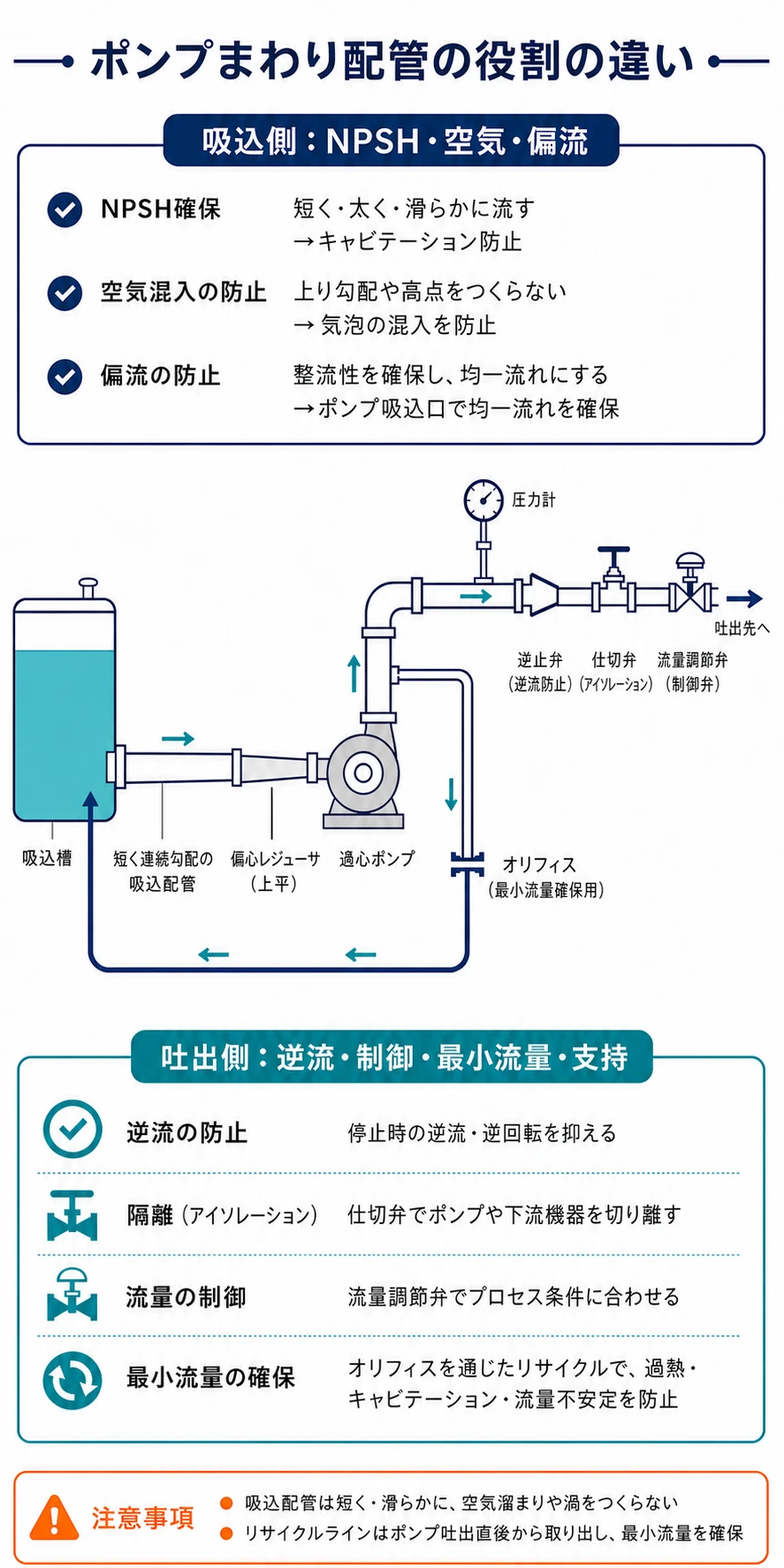

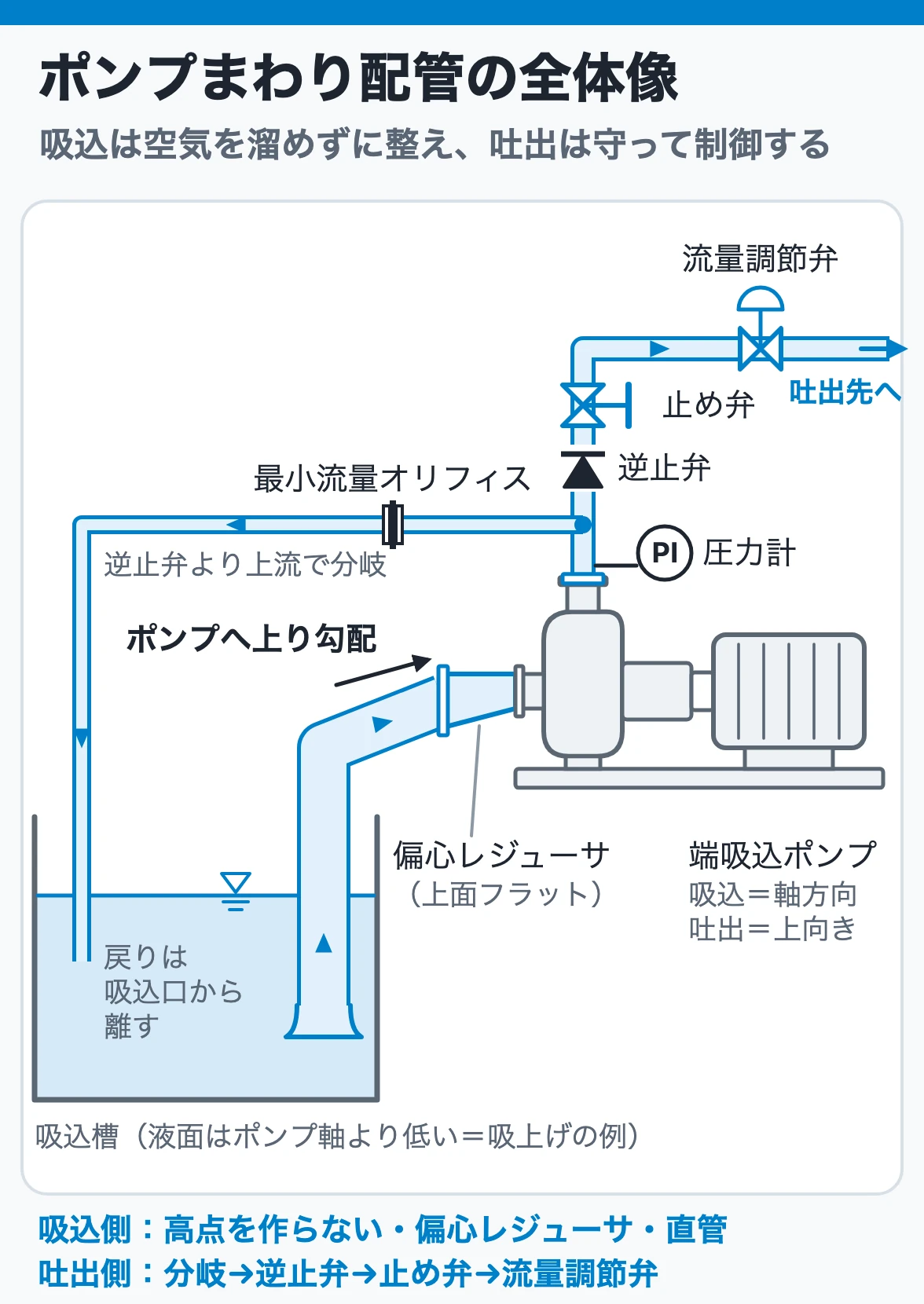

まず結論：吸込側は入口状態、吐出側は系統とポンプ保護を設計する

設計レビューでは、吸込側を「圧力損失が小さいか」だけで終わらせず、液中の気泡、管頂の空気、エルボ後の偏流まで確認します。吐出側は「圧力に耐えるか」だけでなく、停止時の逆流、最小流量、弁・立上り管の重量、熱変位まで確認します。

吸込配管は「短く、損失を小さく、空気を溜めず、流れを整える」

吸込配管の圧力損失は、そのまま有効NPSH（NPSHa）を減らします。しかも吸込側では、平均圧力損失の式に現れにくい空気混入や偏流もポンプ性能を悪化させます。

基本方針は次のとおりです。

1. ポンプを吸込液源へできるだけ近づける
2. 曲がりと付属品を減らし、吸込管を短くする
3. 管径はポンプ吸込ノズル径だけで決めず、流速・圧損・NPSHaで決める
4. 配管の途中に上へ凸の高点を作らない
5. エルボや分岐で生じた旋回・偏流を、そのまま吸込ノズルへ入れない
6. 配管重量と熱膨張反力をノズルへ載せない

「吸込口径より1〜2サイズ大きくする」「直管を数D確保する」といった目安は、初期配置には使えます。しかし最終値ではありません。液の蒸気圧、最低液位、最大流量、ストレーナ汚れ、ポンプ形式、吸込ノズル形状、メーカー要求を組み合わせて決めます。

吸込弁を設ける場合は、運転中の絞り弁として使いません。必要なNPSHaを削り、キャビテーションや流量不足を起こすためです。通常運転では全開とし、誤閉止を防ぐ施錠や開度管理も検討します。

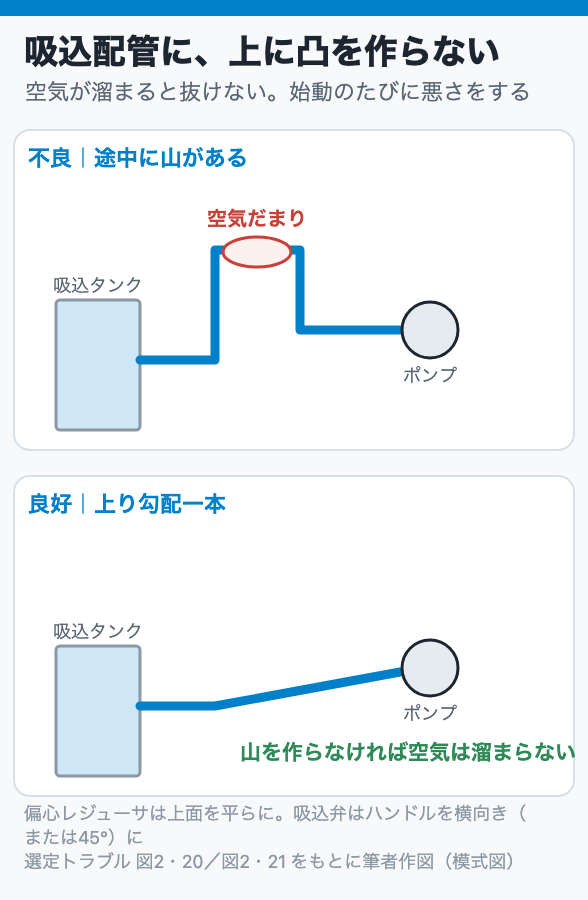

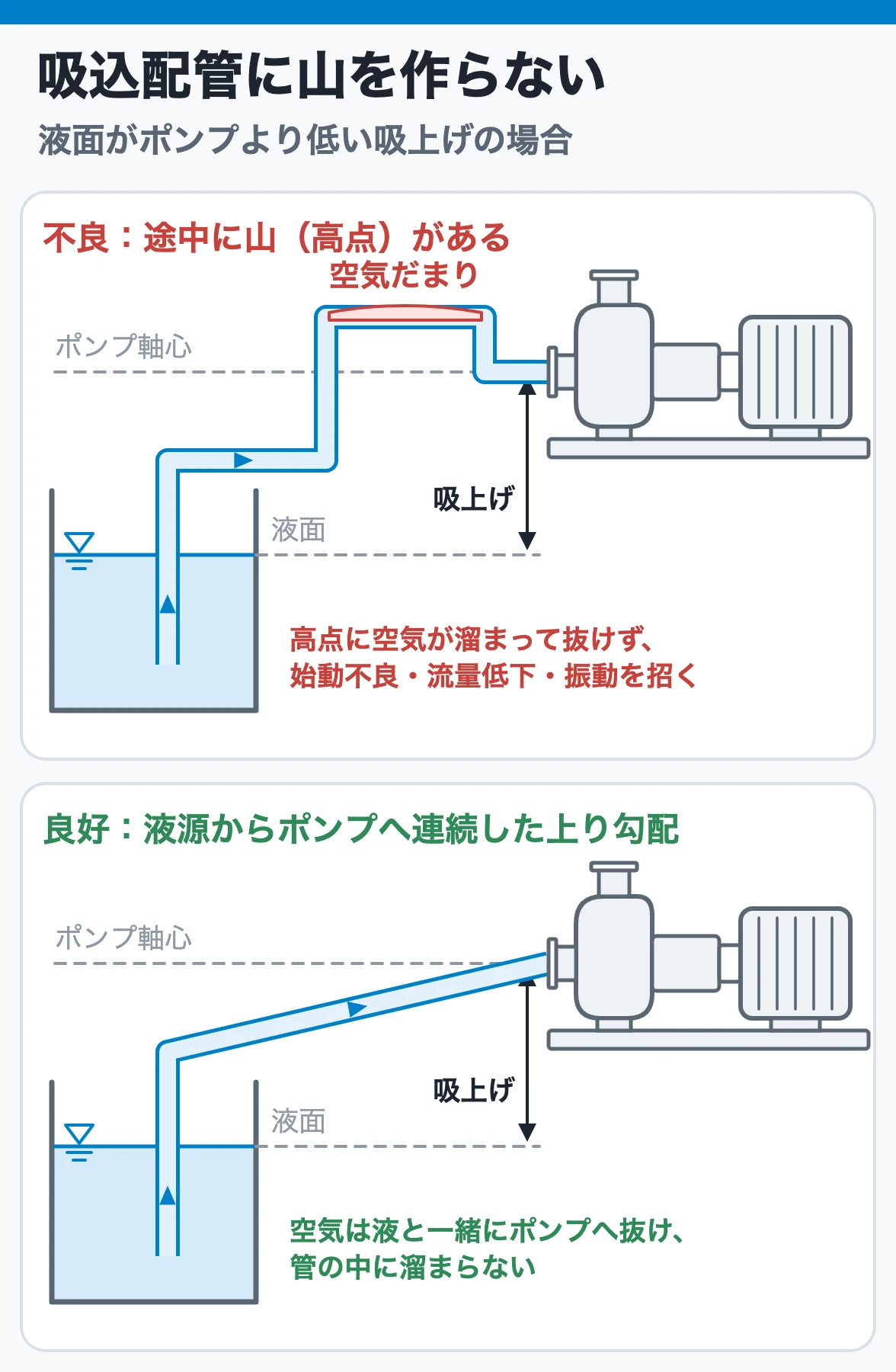

配管の中に空気を溜めない

吸込口から空気を吸わなくても、吸込配管の高点に空気が滞留していれば、始動不良、流量低下、圧力変動、振動の原因になります。

吸込液面がポンプより低い吸上げ配管では、液源からポンプへ向かって連続した上り勾配とします。下がってから上がる「山」を作りません。押込み配管でも、管頂に空気が残る形状を避け、必要なベントと安全な排出先を計画します。

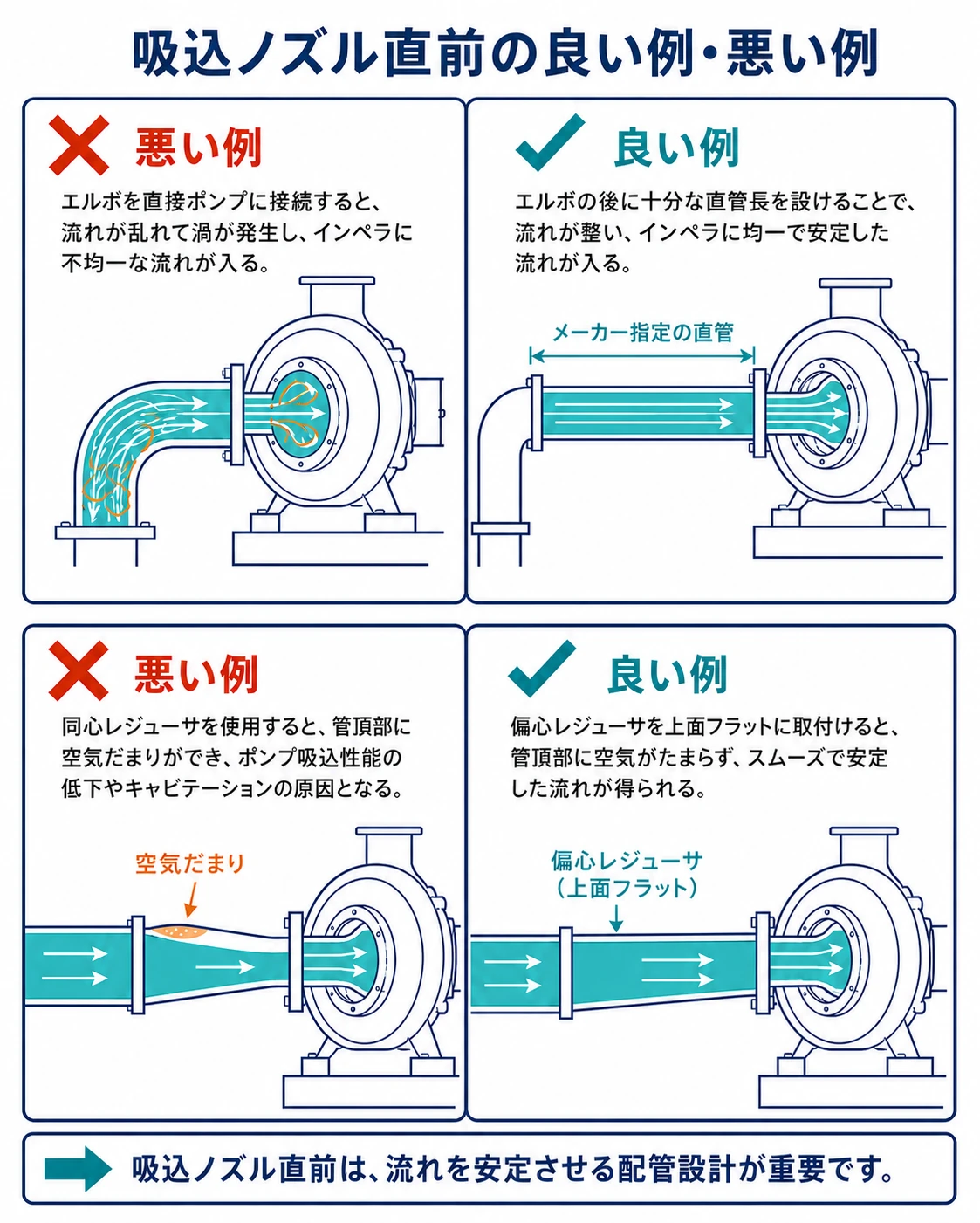

同心レジューサを水平吸込管へ使うと、管頂側に空気が溜まる空間ができる場合があります。偏心レジューサを上面フラットで取り付け、空気がノズル方向へ流れる形にします。

ただし「偏心レジューサなら常に上面フラット」と暗記するだけでは足りません。流れが上から入るか下から入るか、管内の気相・液相をどちらへ逃がしたいかで良い向きが変わる配管もあります。ここで扱うのは、水平なポンプ吸込液配管で管頂に空気を溜めないための原則です。

吸込ノズル直前は、直管とエルボの向きで偏流を抑える

エルボ直後の流れは、断面内の速度が均一ではありません。旋回流を含んだまま羽根車入口へ入ると、羽根車内の流れが片寄り、揚程低下、振動、騒音、軸受・シールへの負担につながります。両吸込ポンプでは、左右の羽根車入口へ不均一に流れる影響が特に大きくなります。

対策は次の順序で考えます。

1. 吸込ノズル直前のエルボを避ける
2. エルボとノズルの間にメーカー指定の直管を確保する
3. 両吸込ポンプでは、エルボ面と軸方向の関係をメーカーと確認する
4. 直管が取れない場合は、T字分岐、整流格子などをメーカーと検討する
5. 偏心レジューサとエルボを一体の急な方向転換にしない

一次資料には、単吸込で3Dまたは4D、両吸込で7〜10Dという複数の目安があります。これは資料の違いというより、対象ポンプ、流入形状、許容する偏流が異なるためです。記事中の一つの数字を設計値にせず、ポンプメーカーの吸込配管要求を優先します。

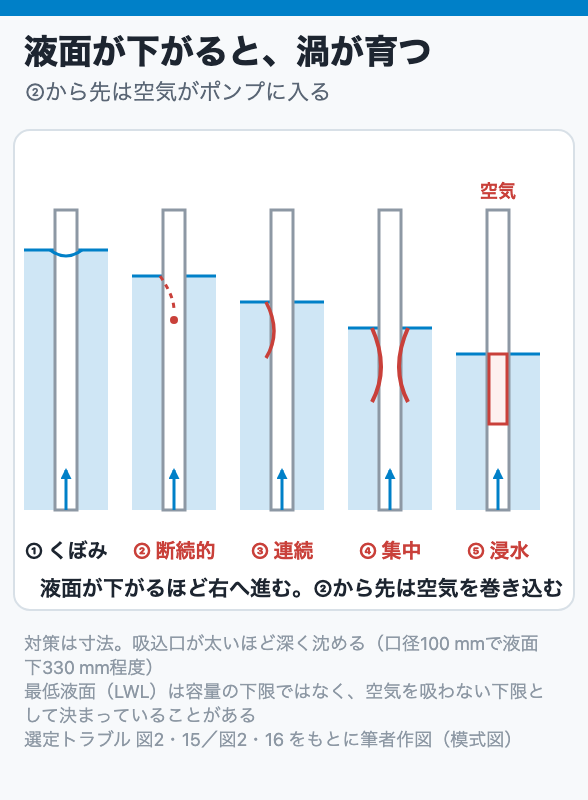

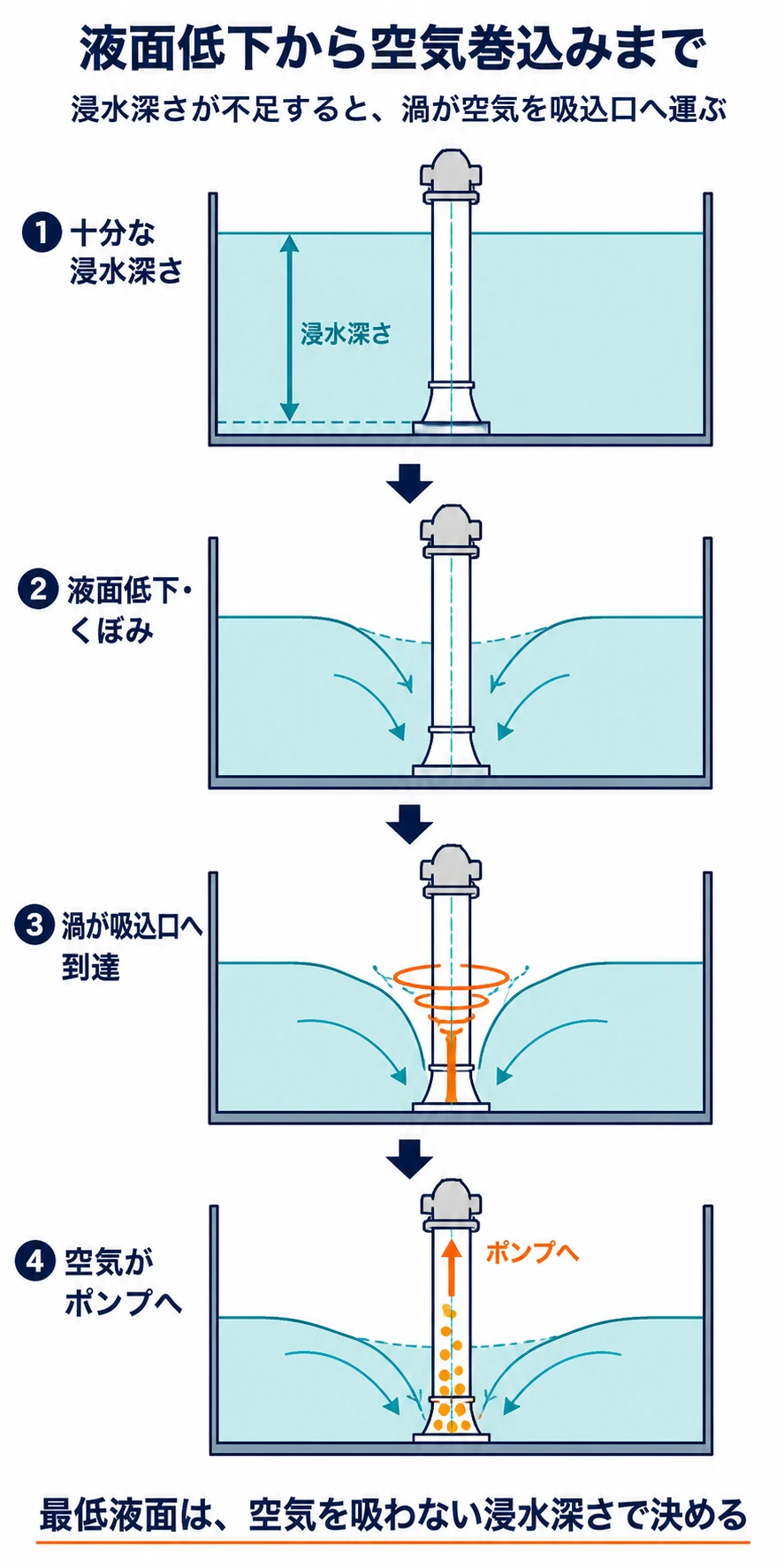

吸込タンクでは渦と空気巻込みを防ぐ

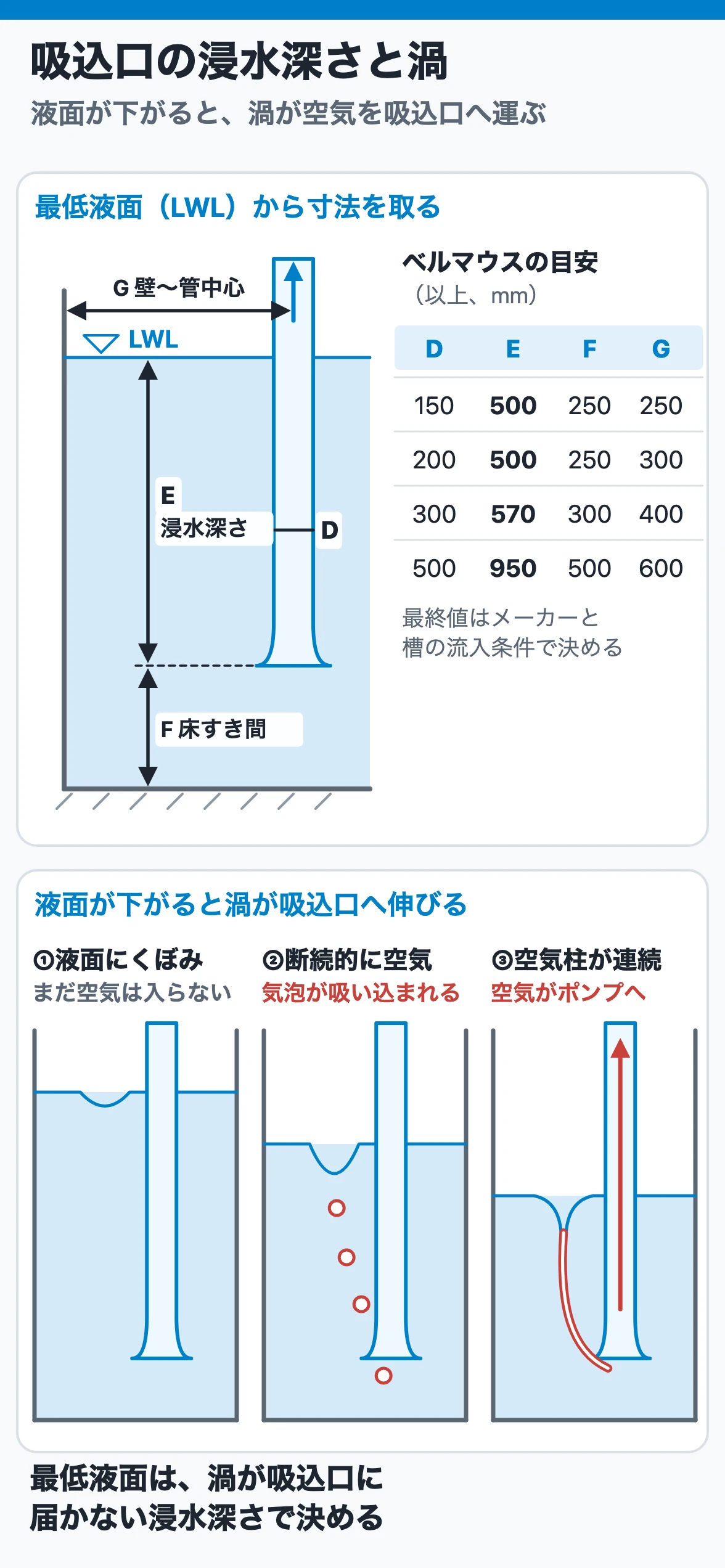

吸込タンクの液面が下がると、吸込口の上にくぼみができ、断続的な空気巻込み、連続した空気柱へ成長します。空気を吸ったポンプは、キャビテーションと似た音・振動・圧力変動・流量低下を示します。

最低液面は、単なる容量下限ではありません。吸込口径、吸込流速、吸込口の形状、底・壁との距離、流入方向、複数吸込口の干渉を含めて、渦を起こさない下限として決めます。

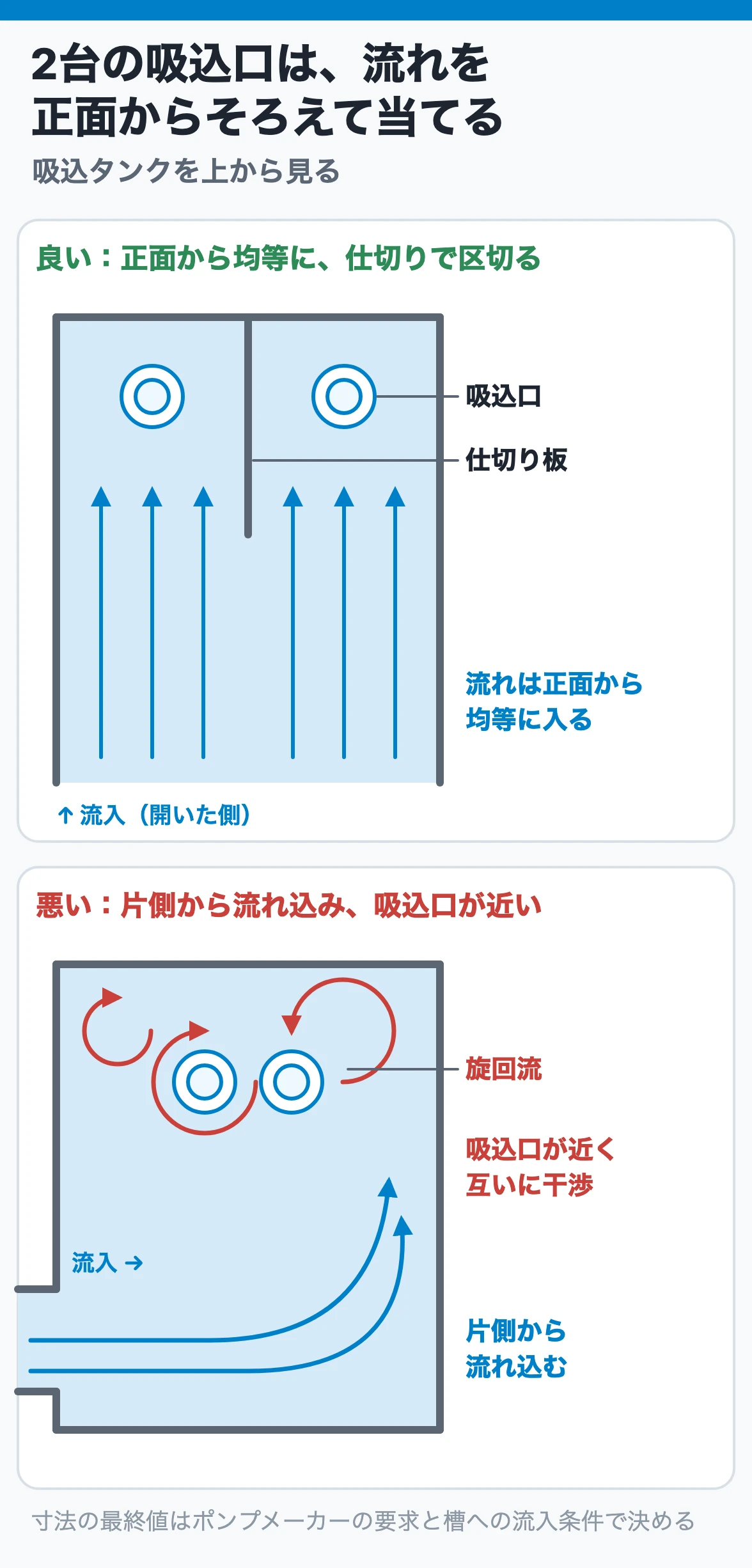

ポンプを2台並列に置く場合、吸込口を近づけ過ぎると互いの流れが干渉します。中心間距離だけでなく、タンクへ入る流れが吸込口の片側へ偏らないか、バッフルや壁が旋回流を作らないかを確認します。

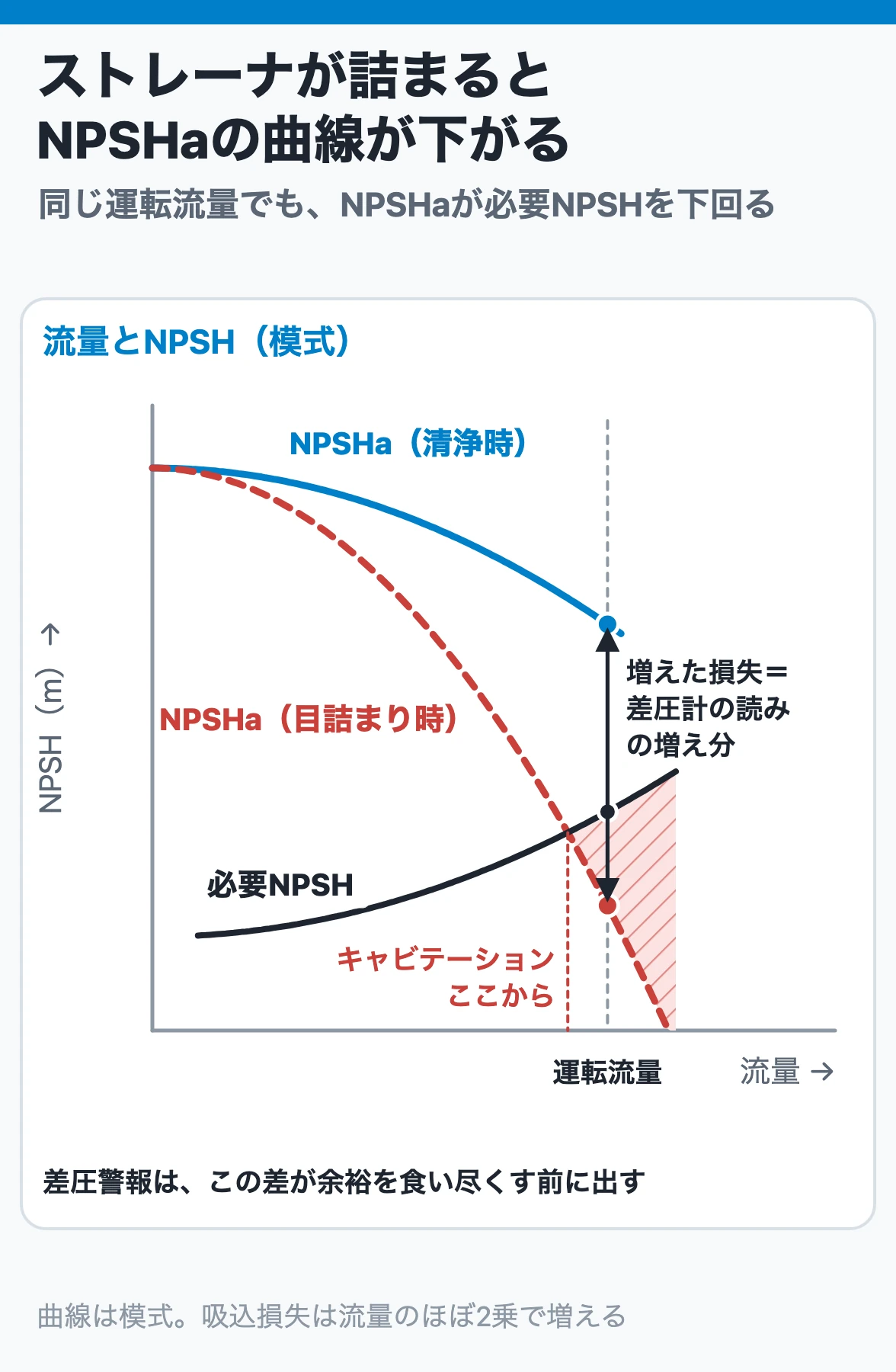

吸込ストレーナは「付ければ安全」ではない

吸込ストレーナは、建設時の異物や運転中に析出する固形物からポンプを守ります。一方、目詰まりすれば吸込損失を増やし、NPSHaを減らします。

設置する場合は、次を一組で計画します。

• 清浄時と汚れ時の圧力損失
• 必要な開口面積とメッシュ
• エレメントの取り出し・清掃空間
• 差圧計またはポンプ吸込圧力計
• 高差圧・低吸込圧の警報と、必要に応じた停止
• 前後弁の誤閉止防止
• 仮設ストレーナをいつ撤去するか

常設ストレーナが本当に必要かも検討します。付属品が一つ増えるごとに、圧損、誤操作、目詰まり、保全作業が増えます。異物侵入防止は、配管洗浄、フラッシング、施工管理と分担します。

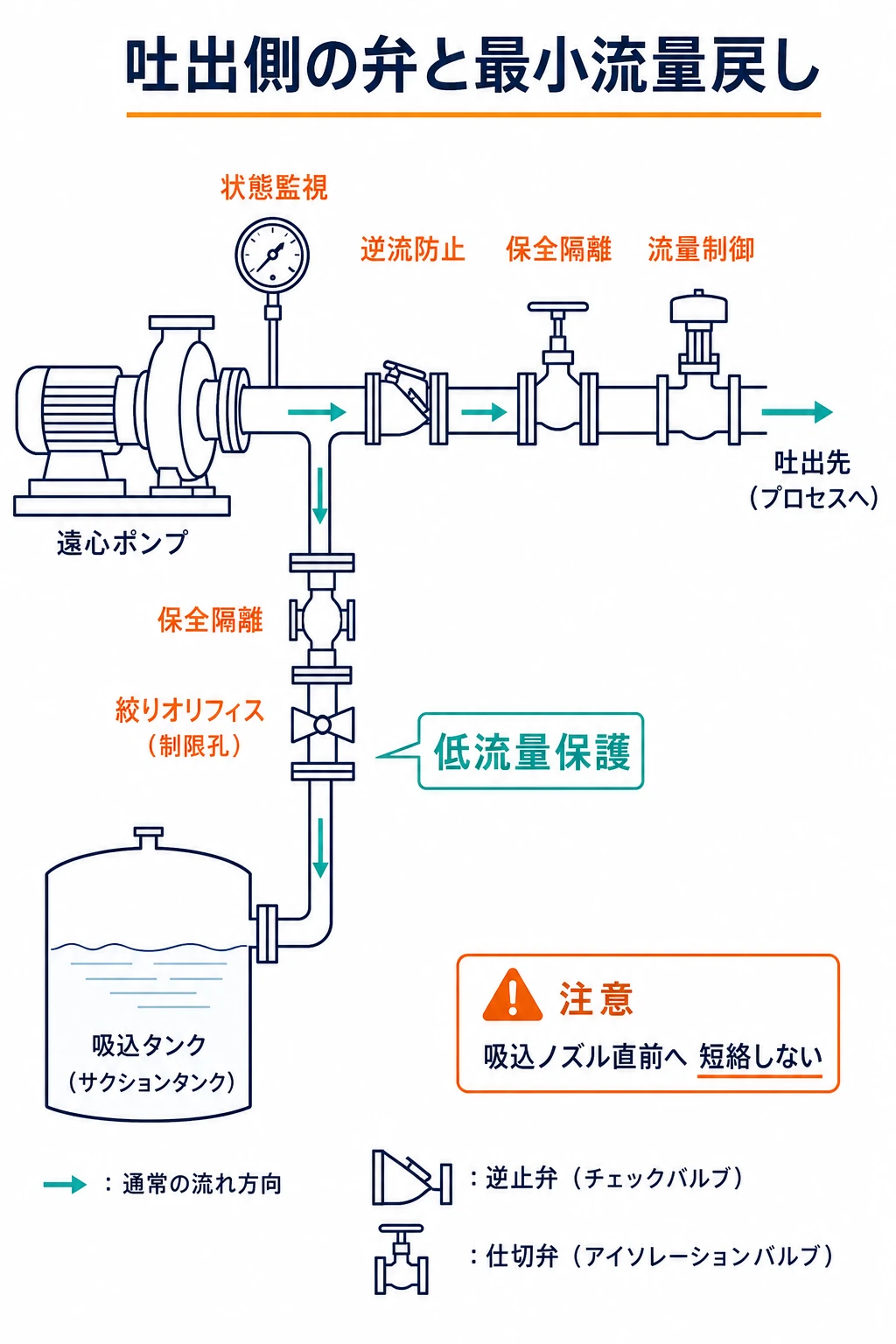

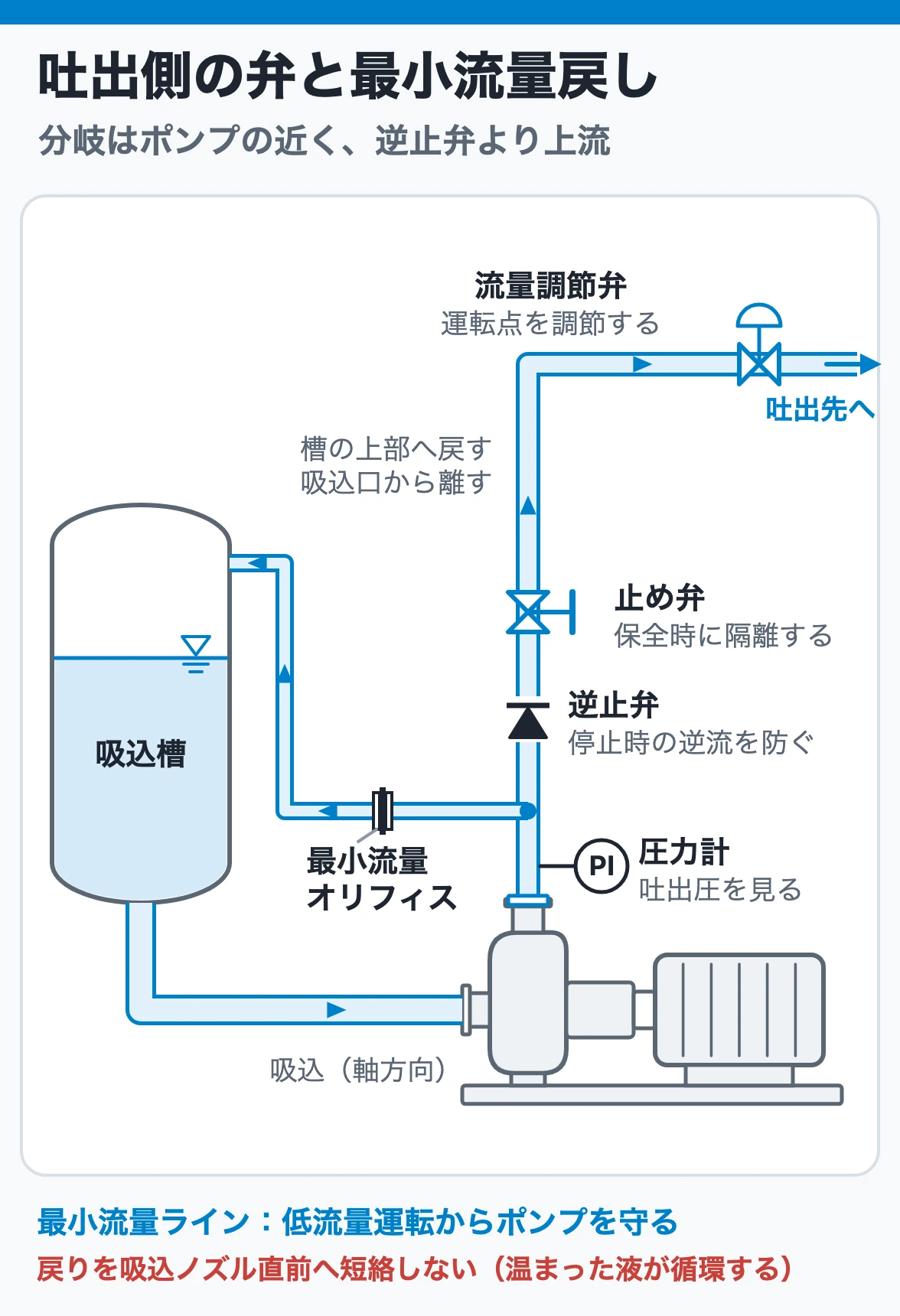

吐出配管では、逆流・隔離・制御・最小流量を分けて考える

吐出側は吸込側より圧力に余裕があることが多く、多少の付属品を置けます。それでも弁の役割を混同すると、停止時の逆流、保全不能、締切運転、最小流量不足を招きます。

圧力計

ポンプ吐出圧は、ポンプと系統の状態を切り分ける基本情報です。吸込圧力と組み合わせれば、ポンプ差圧を確認できます。脈動がある場合は、計器のレンジ、導圧配管、ダンパの必要性を検討します。

逆止弁

停止したポンプへの逆流・逆回転を防ぎます。形式は口径だけでなく、閉止速度、圧力損失、スラム、保全性で選びます。逆止弁を付ければ水撃が必ず防げるわけではありません。

止め弁

ポンプを系統から隔離し、保全できるようにします。通常運転で流量を調節する弁とは役割を分けます。大型・高所の弁では、操作位置、ハンドル高さ、チェーン操作、足場を確認します。

流量調節弁

吐出側で系統抵抗を変え、運転点を調節します。弁位置は操作・保全・配管支持と合わせて決めます。絞り過ぎるとポンプが低流量側へ寄るため、許容最小流量も同時に確認します。

最小流量戻し

プロセス必要流量がポンプの許容最小流量を下回る場合、吐出側から液を戻してポンプ流量を確保します。分岐はポンプに近い位置とし、戻り先で液温上昇、気泡巻込み、槽内撹乱が起きないようにします。ポンプ吸込ノズル直前へ短絡すると、温まった液が循環してNPSHaを悪化させるため、安易に採用しません。

最小流量の定義と戻し量は「ポンプの締切運転と最小流量」で詳しく解説しています。

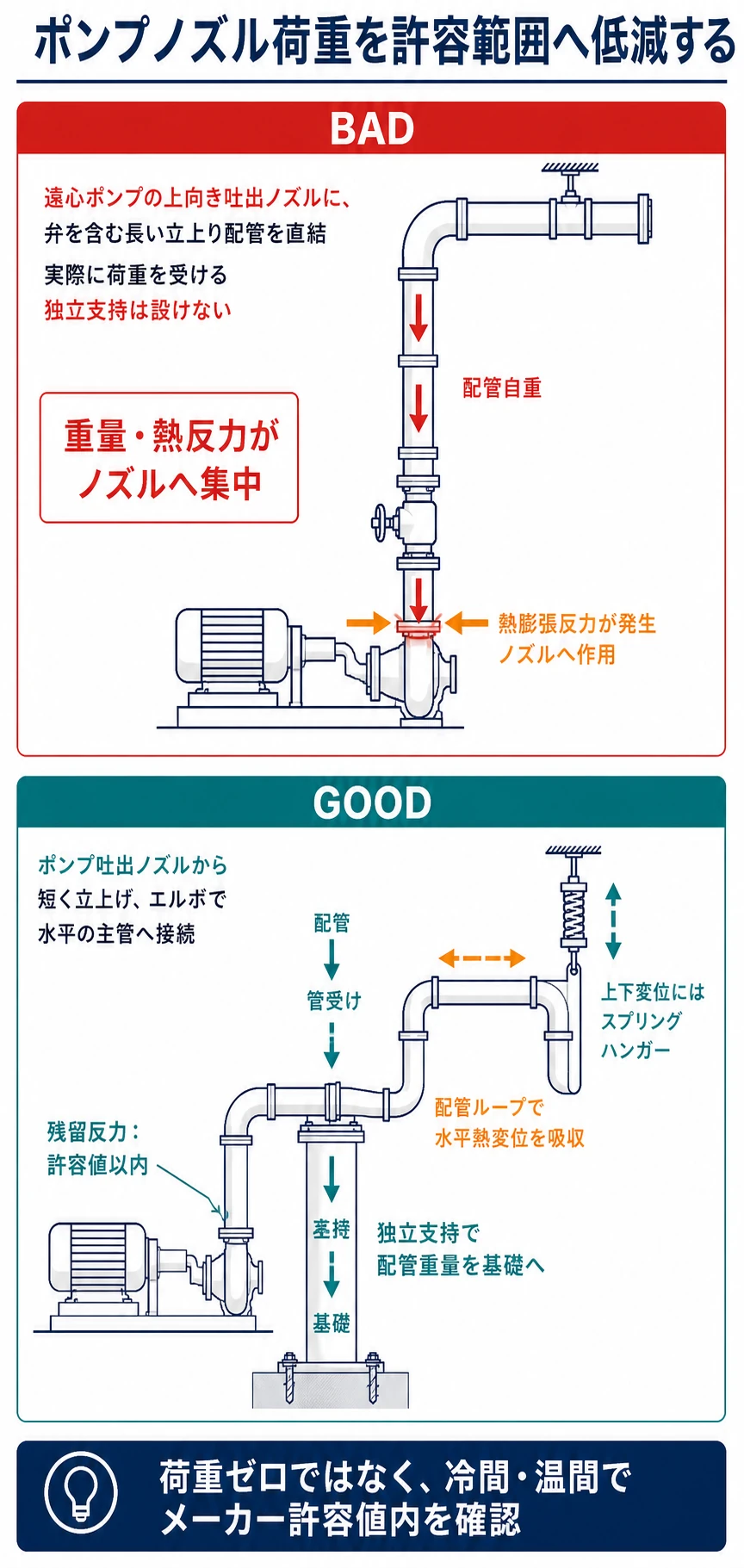

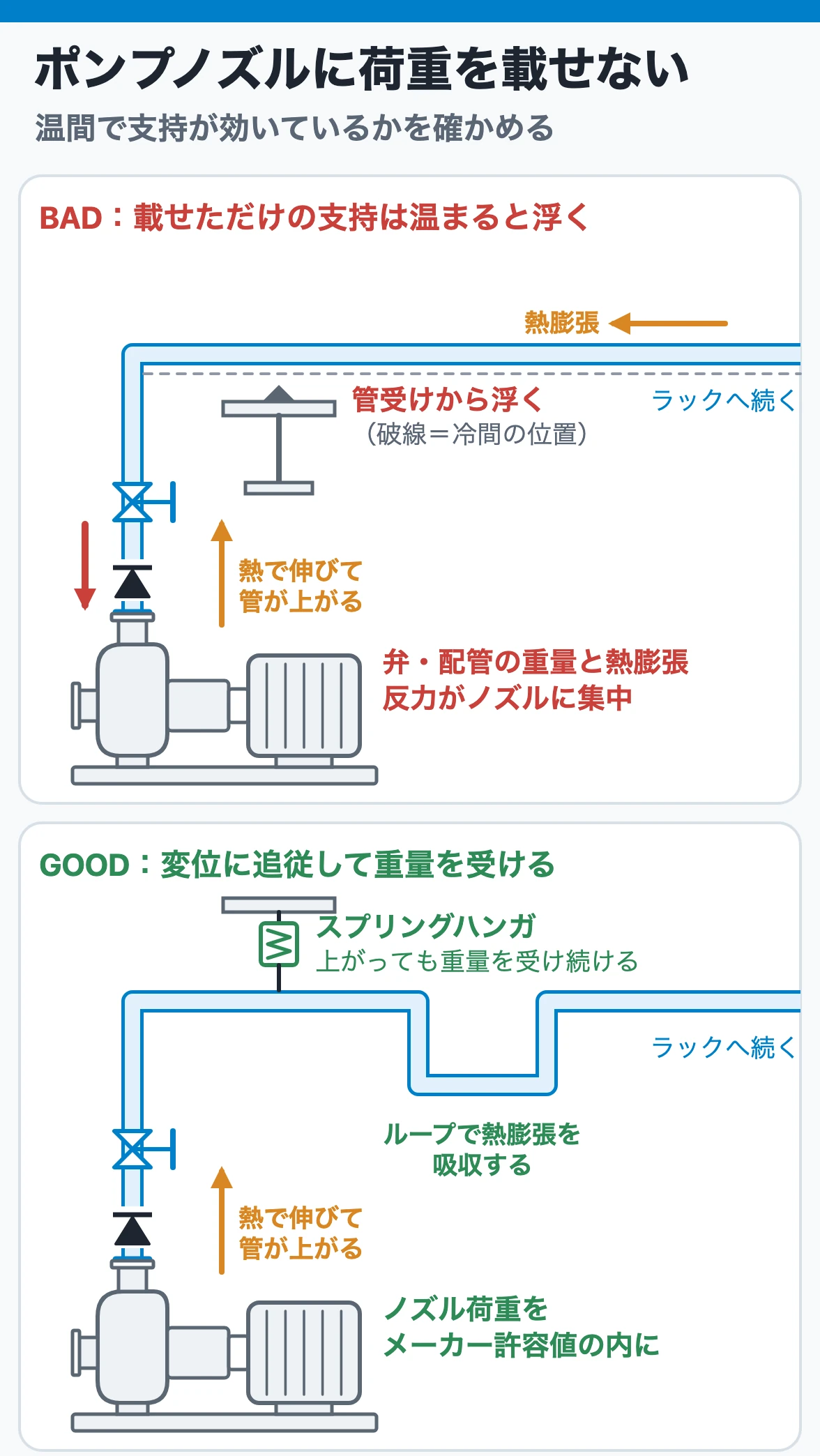

配管重量と熱膨張反力をポンプノズルへ載せない

ポンプは回転機械です。配管ノズルへ外力が加わると、ケーシングがわずかに変形し、軸のアライメント、内部すき間、軸受、メカニカルシールへ影響します。静止機器のノズルより厳しい外力管理が必要です。

ノズルへ届く力は、熱応力だけではありません。

• 配管、弁、ストレーナ、逆止弁の自重
• 液の重量
• 保温材、付着物、氷雪の重量
• 温度変化による熱膨張反力
• タンク沈下、基礎変位、据付誤差
• 弁操作、脈動、ウォータハンマ、振動

ポンプノズルの近くで配管を支持し、重量を独立して受けます。ただし、冷間時に載っているだけの支持は、温度上昇で配管が浮き上がると機能しません。温間時の変位を含め、スプリング支持、ガイド、ストッパ、配管ループなどを組み合わせます。

フレキシブル継手は、変位吸収や振動絶縁に使える場合がありますが、ノズル荷重の万能対策ではありません。内圧推力、横ずれ、ねじれ、寿命、アンカー・タイロッドを含む系として設計しなければ、かえってノズルや支持へ大きな力を生じます。

許容荷重は古い経験式を流用せず、ポンプメーカーの許容ノズル荷重と適用規格を確認します。配管応力解析の結果は、各方向の力とモーメントをメーカー座標系へ合わせて照合します。

配管接続でポンプを動かさない

配管フランジとポンプノズルが自然に合わないとき、ボルトで引き寄せてはいけません。見た目は接続できても、配管の残留荷重をポンプへ押し込み、芯ずれ、振動、シール漏れの原因になります。

接続前に次を確認します。

1. 配管側が独立して支持されている
2. フランジ面が平行で、隙間がガスケット厚さに合う
3. ボルトが無理なく両方の穴を通る
4. 配管内のスケール、溶接くず、砂、ウエスを除去した
5. フランジ接続後にポンプとモータの芯出しを再確認する
6. 高温配管では、暖機・運転温度での芯出し変化も確認する

配管接続後に溶接する場合は、スパッタ、スケール、異物がポンプ内へ入らないようポンプから切り離して施工します。

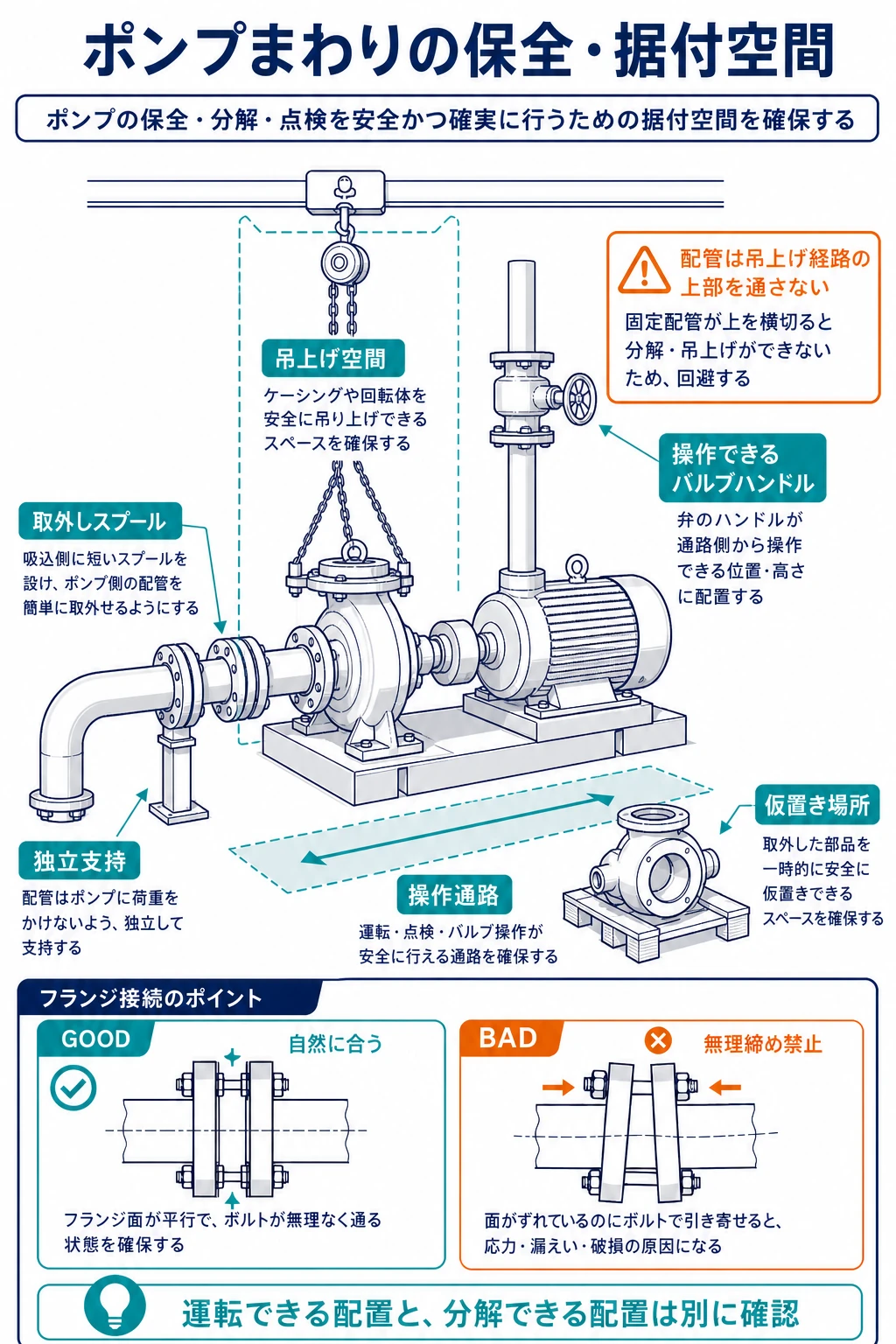

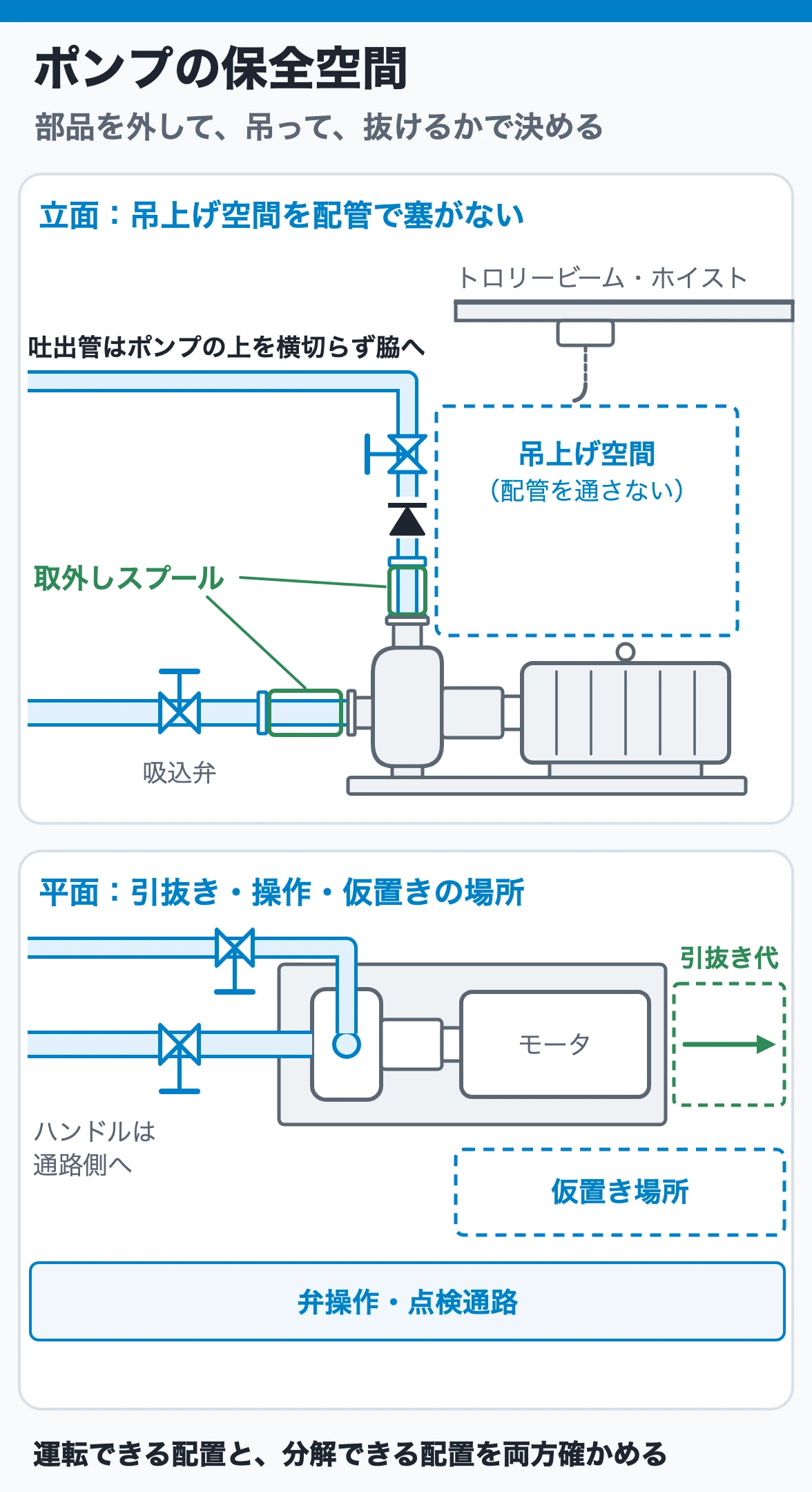

保全空間は「人が立てる」だけでなく、部品を抜けるかで決める

ポンプ周囲には、日常点検、弁操作、ストレーナ清掃、カップリング点検、メカニカルシール交換、ケーシング・回転体の吊上げに必要な空間を確保します。

平面図だけで通路幅を見るのではなく、次の作業姿勢を立面図と3Dモデルで確認します。

• モータ・回転体を軸方向へ引き抜けるか
• 上方からチェーンブロックやクレーンで吊れるか
• 吸込ストレーナのエレメントを引き出せるか
• 弁ハンドルを全開・全閉まで操作できるか
• 取り外す短管・弁を仮置きできるか
• ボルトを抜く方向に他の配管や基礎がないか

ポンプ上を恒久配管で塞がないのが原則です。やむを得ず通す場合は、分解時に外せるスプールとフランジ、吊り位置、仮置き場所まで決めます。

設計レビューの順序

ポンプまわり配管は、次の順序で確認すると抜けが減ります。

1. 最低液位・最高液温・最大流量でNPSHaを計算する
2. 吸込槽の渦、空気巻込み、流入偏りを確認する
3. 吸込管の高点、勾配、偏心レジューサ、弁、ストレーナを確認する
4. 吸込ノズル直前のエルボ、直管、分岐方向を確認する
5. 吐出側の圧力計、逆止弁、止め弁、調節弁の役割を確認する
6. 最小流量戻しの必要性、分岐位置、戻り先、発熱を確認する
7. 冷間・温間・停止・予備機時のノズル荷重と支持状態を確認する
8. フランジ自然合い、洗浄、芯出し再確認の施工手順を決める
9. 操作、点検、分解、吊上げ、仮置き空間を確認する

よくある間違い

NPSHaが足りているので、吸込配管は問題ない

NPSHaは重要ですが、空気巻込み、ガスポケット、偏流は別の問題です。圧損計算と流れの形を両方確認します。

偏心レジューサを付けたので空気は溜まらない

向きが逆なら空気溜まりを残します。レジューサの前後に高点があれば、そこにも空気が溜まります。

直管長は4Dあれば必ずよい

必要長さはポンプ形式と入口流れで変わります。両吸込ポンプ、T字分岐、エルボ面、整流器の有無を含め、メーカー要求で決めます。

逆止弁があるので止め弁はいらない

逆止弁は逆流防止、止め弁は保全隔離です。目的が違います。逆止弁にも漏れ・固着・スラムがあります。

フレキシブル継手を入れればノズル荷重はゼロになる

内圧推力と支持条件を設計しなければ、別方向の大きな荷重が生じます。配管全体で可とう性と支持を設計します。

冷間で芯が出ていれば運転中も問題ない

高温配管の熱変位、支持浮上、タンク沈下で荷重が変わります。配管接続後と、必要に応じて運転温度で再確認します。

まとめ

• 吸込側は、NPSH、空気巻込み、ガスポケット、偏流を防ぎ、羽根車へ均一に液を届ける
• 吸込管は短く、曲がりと付属品を減らし、高点を作らない
• 水平吸込管のレジューサは、管頂に空気を溜めないよう偏心形を上面フラットで使う
• 吸込ノズル直前の直管長は、固定値ではなくポンプ形式とメーカー要求で決める
• 吐出側では、圧力計、逆止弁、止め弁、調節弁、最小流量戻しの役割を分ける
• 配管重量と熱膨張反力はノズルへ載せず、近傍支持と可とう性で受ける
• フランジをボルトで無理に引き寄せず、配管接続後に芯出しを再確認する
• 保全空間は通路幅だけでなく、弁操作、ストレーナ清掃、回転体引抜き、吊上げで確認する

ポンプまわり配管の良し悪しは、配管一本の圧力損失だけでは判定できません。液の状態、流れの均一性、弁の役割、ノズル荷重、施工、保全を一つの系として確認することが、ポンプ本来の性能を引き出す近道です。
