配管は、始点と終点をつなげば流れるとは限りません。液配管の高点には気体が集まり、気体配管の低点には凝縮液や同伴液が集まります。ポケットが成長すると、流量低下、間欠流、振動、ポンプの空気巻込み、腐食、凍結、排液不能などの原因になります。
ベント弁とドレン弁を増やせば解決するわけでもありません。弁を付けても、実際の高点・低点から外れていたり、排出先が危険だったり、通常運転中に操作できなければ機能しません。まず配管ルートと勾配で気相・液相が自然に抜ける形をつくり、避けられないポケットへ必要なベント・ドレンを置くのが基本です。
この記事では、一般のプロセス配管を対象に、高点・低点の見方、セルフベントとフリードレン、安全な排出先、液封と閉込み液、支持を含む勾配設計を説明します。ポンプ固有の呼び水とケーシング内の空気抜きは「ポンプのエア抜き・呼び水」を、蒸気主管とスチームトラップの詳細は別記事を正本とします。
まず結論：流体だけでなく、残したくない相の移動先を決める
配管勾配を決めるときは、主流体の流れ方向だけでなく、配管内で分離・発生する気相または液相がどこへ移動するかを考えます。
| 配管内の状態 | 集まりやすい場所 | 起こりやすい問題 | 設計の基本 |
|---|---|---|---|
| 液体に空気・ベーパーが混じる | 配管の局部高点 | 流路狭窄、間欠流、流量低下、ポンプへの空気巻込み | 気相が上流機器の気相部または専用ベントへ連続して抜けるルート |
| 気体・蒸気に液滴が混じる | 配管の局部低点 | 液封、流路閉塞、腐食、振動、液スラグ | 液相が下流の受器・分離器・ドレン点へ連続して流れるルート |
| 重力流れ・低差圧の液体 | 逆勾配、高点 | 気溜まり、負圧、フラッシュ、流れ停止 | 水力条件と地形を先に確認し、始点から終点まで勾配を通す |
| 停止・洗浄・耐圧試験後 | 高点と低点の両方 | 空気残留、試験水残留、凍結、腐食 | 高点で排気し、実際の低点で排液できる構成 |
重要なのは、「高い場所にベント」「低い場所にドレン」という部品配置だけではありません。運転、停止、充液、排液、洗浄、試験の各状態で、気相と液相の連続した逃げ道があるかを確認します。

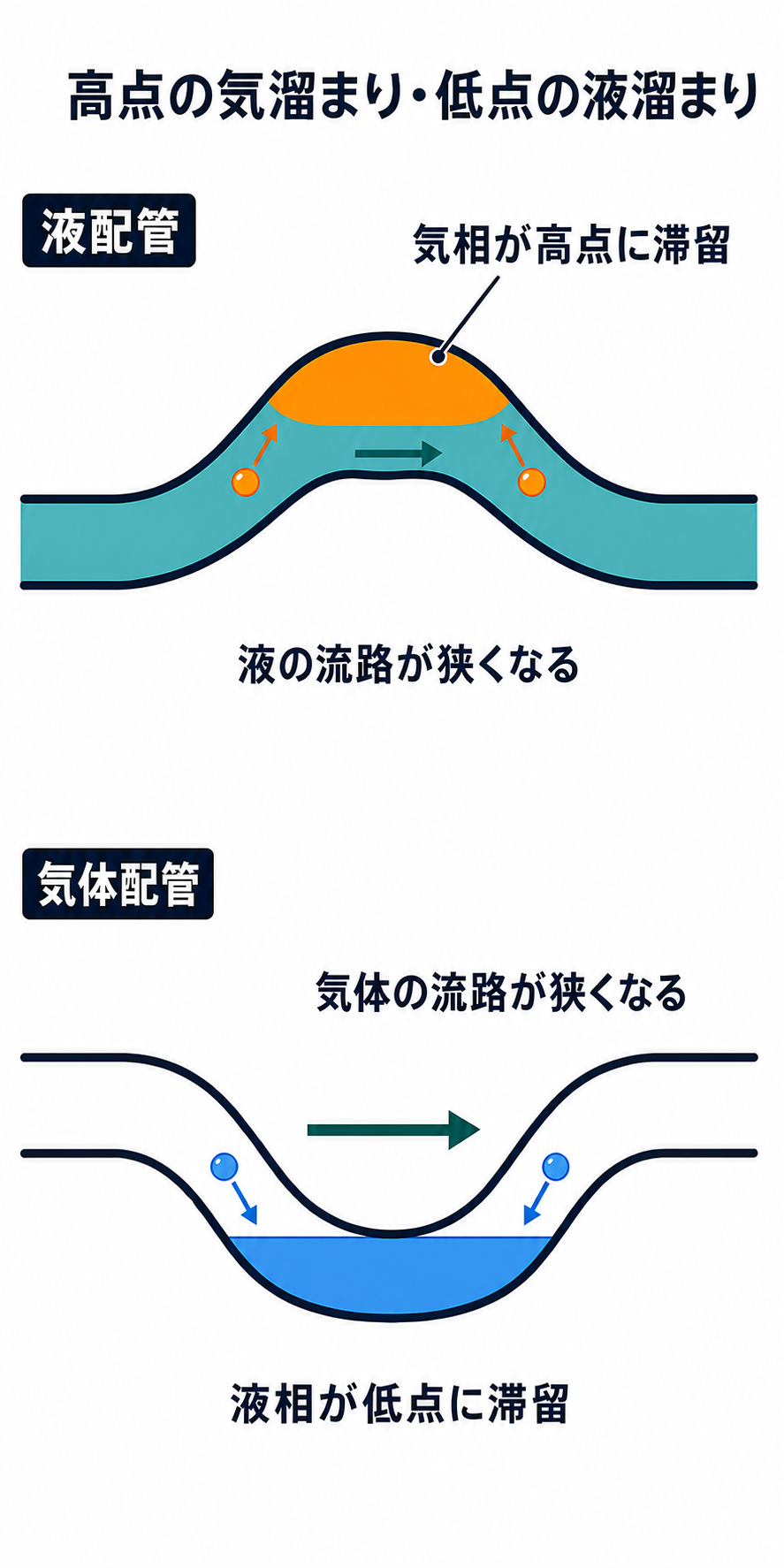

高点の気溜まりと低点の液溜まりは、流路の一部を塞ぐ
液配管の局部高点には気相が集まる
液体中に混入した空気、溶存ガスから発生した気泡、減圧や加熱で生じたベーパーは、浮力で高点へ移動します。凸形のルートに逃げ道がなければ気相が蓄積し、液が流れる断面を狭めます。
差圧に余裕がある配管では流れ続けることもありますが、気相の量が変わるたびに圧力損失が変動します。重力流れや低差圧配管では、気溜まりが流量を大きく変え、間欠流や停止を起こすことがあります。
ポンプ吸込配管では、気溜まりがポンプへ移動すると性能低下や不安定運転につながります。吸込配管固有の直管、偏心レジューサ、NPSHは「ポンプまわりの配管レイアウト」で扱います。
気体配管の局部低点には液相が集まる
気体や蒸気が冷えると凝縮液が生じます。ミストや液滴を同伴する気体でも、液相は低点へ落ちます。凹形の配管に排液経路がなければ、液溜まりが成長して流路を狭め、やがて液封のような状態になります。
上流圧力が液柱を押し出すと一時的に流れが回復し、その後また液が溜まるため、周期的な間欠流になることがあります。押し出された液塊はエルボ、弁、機器入口へ衝突し、振動や損傷を起こします。
蒸気配管では凝縮液の管理が特に重要ですが、主管勾配、ドリップレグ、トラップ、暖機、蒸気ハンマは専用記事で詳しく扱います。

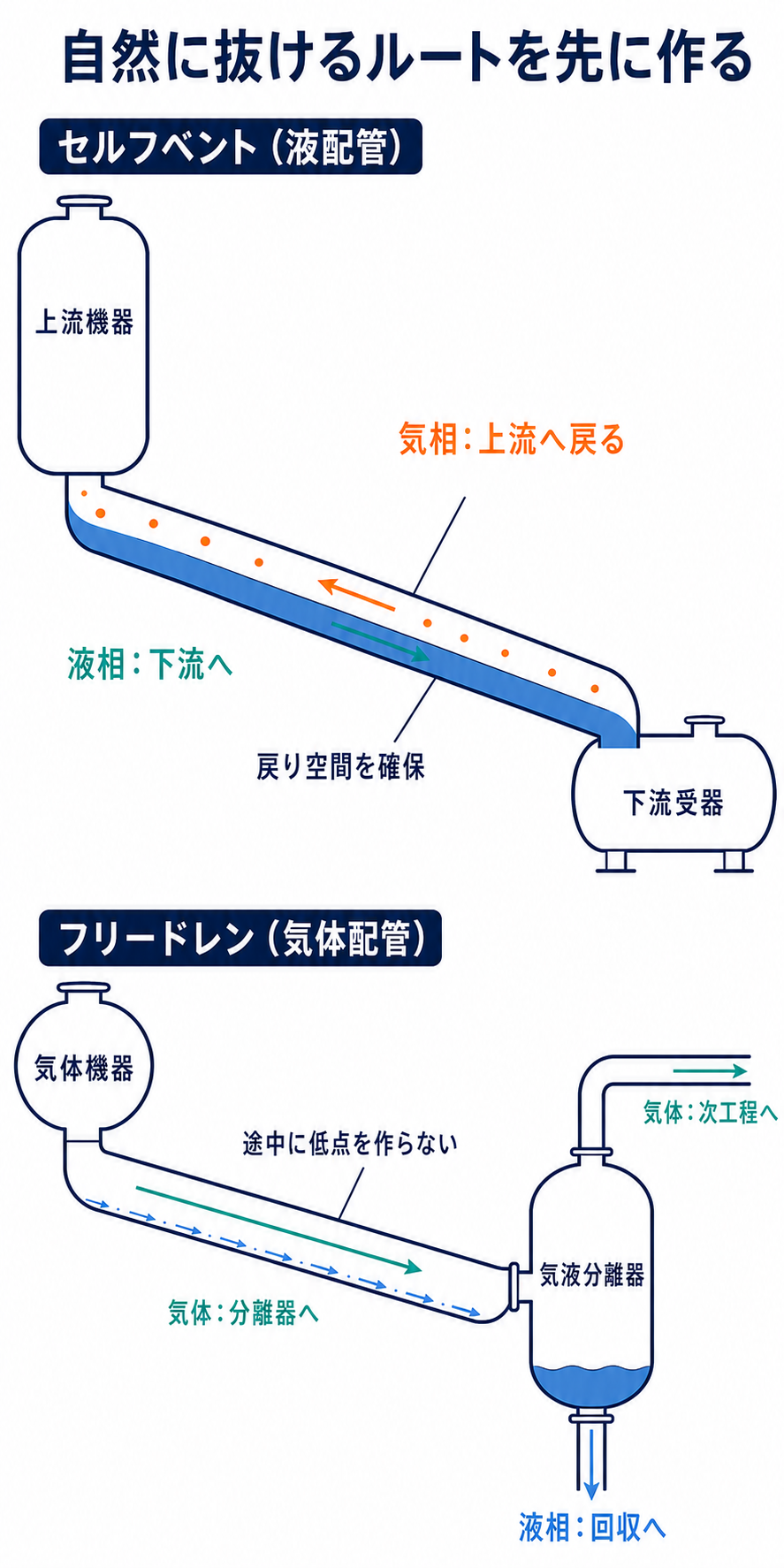

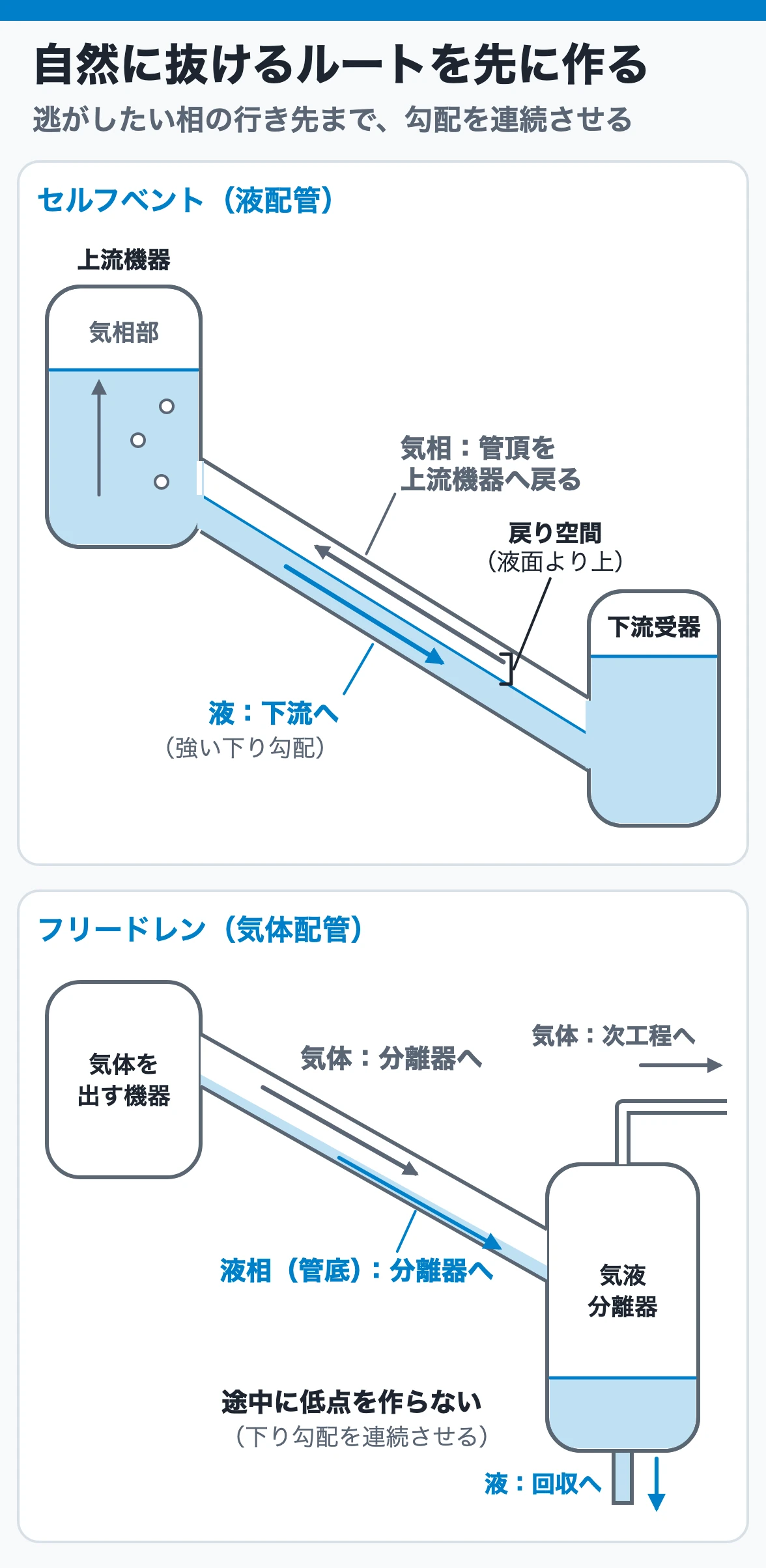

先にルートで抜く：セルフベントとフリードレン
ベント・ドレンを検討する前に、配管の始点から終点まで立面を通して見ます。
セルフベントとは、配管内で分離した気相が、局部高点に滞留せず、上流機器の気相部や所定のベント先へ自然に戻れる構成です。液体は下流へ流れ、気相は逆向きに戻ることがあるため、両相が通れる流路断面と連続した高さ関係が必要です。
フリードレンとは、ミストやベーパーを含む気体・蒸気配管でドレンポケットを作らず、発生・同伴した液相が下流の気液分離器、凝縮器、回収設備などへ重力で流れ続ける構成です。途中に局部低点や上り返しがあれば液相が滞留するため、始点から下流機器までの立面を通して確認します。
自然に抜けないポケットだけを設備で処理する
機器ノズル、道路横断、ラック段差、構造物、保全空間との干渉で、完全な連続勾配を取れない場合があります。そのときは、避けられない高点にベント、低点にドレンを設けます。
ただし、すべての幾何学的高点・低点へ機械的に小口径弁を付けるのではありません。次の状態で本当に気相・液相が残るかを確認します。
- 通常運転中に分離相が連続して発生するか
- 起動時の充液・空気抜きに必要か
- 停止時に全量排液する必要があるか
- 洗浄液、試験水、パージガスを出し切る必要があるか
- 隔離・開放・保全作業で残圧と残液を除去できるか

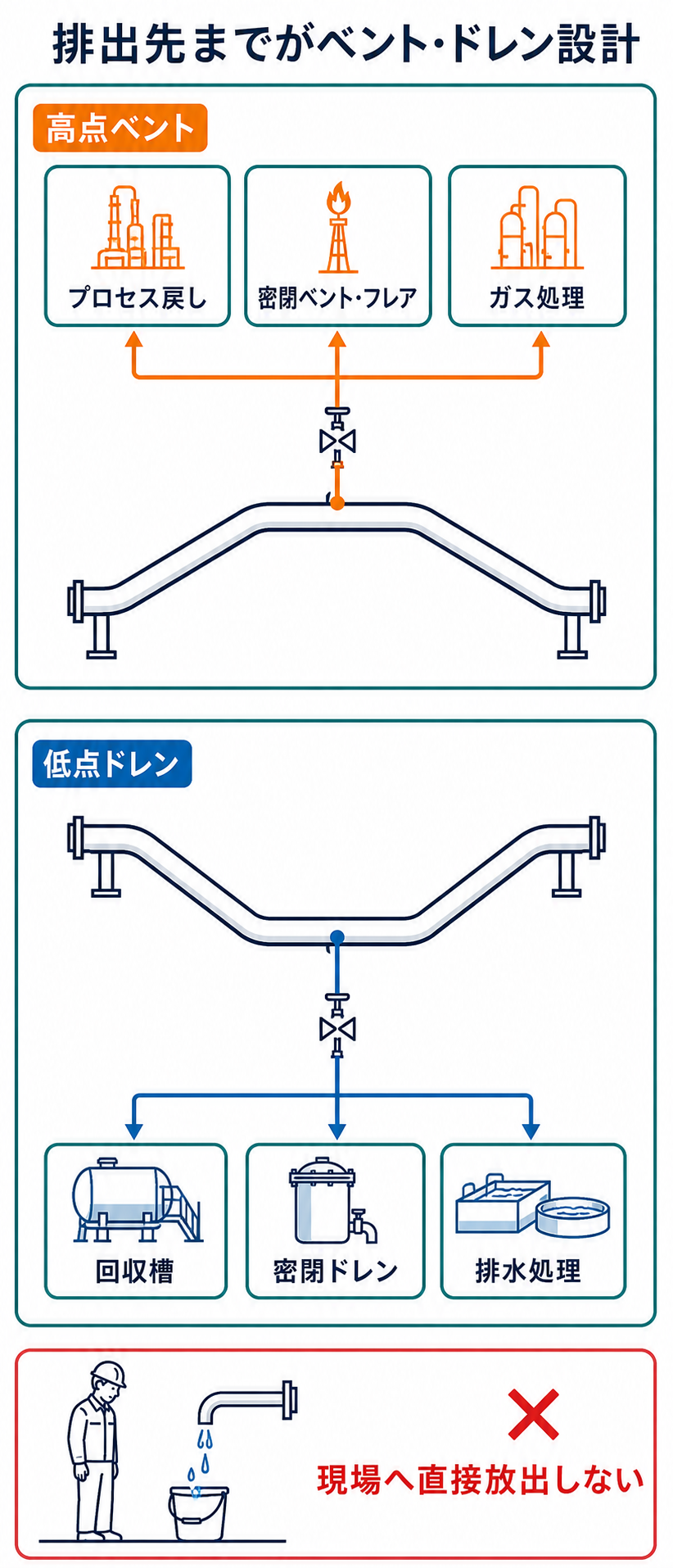

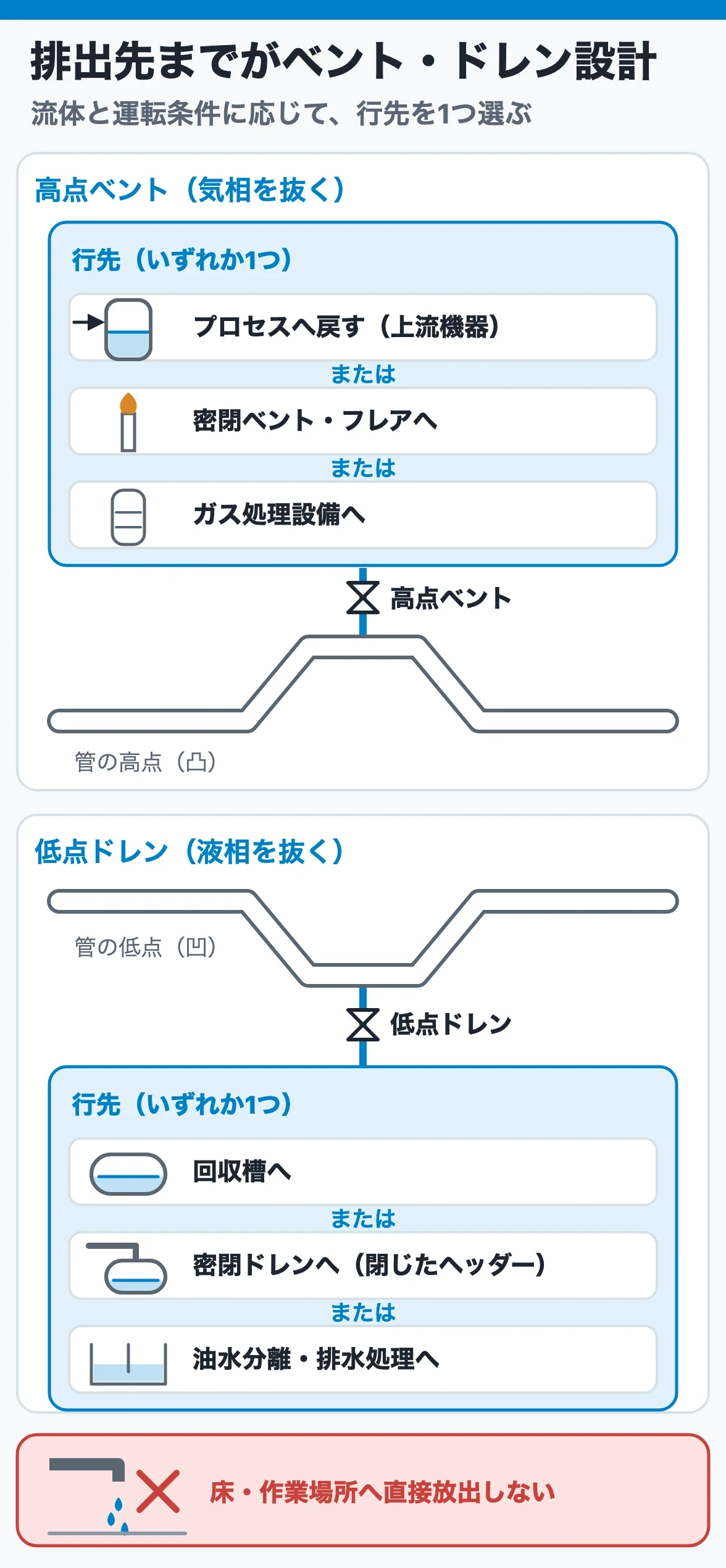

ベントとドレンは、入口だけでなく排出先まで設計する
ベントは高点から気相を取り出し、ドレンは低点から液相を取り出します。しかし、安全性は取出し口ではなく、その先の処理先まで含めて決まります。
可燃性、有毒性、腐食性、高温・低温、加圧状態の流体を、作業員の近くや床へ直接放出してはいけません。ベントは流体と運転条件に応じて、プロセス戻し、密閉ベント、フレア、ガス処理設備などへ接続します。ドレンは回収槽、密閉ドレン、油水分離・排水処理などへ導きます。
大気開放が許されるサービスでも、放出口の高さ、向き、周囲の着火源、吸気口、作業場所、雨水侵入、ドレン滞留を確認します。ベントヘッダーやベントスタックの配管自体にも、凝縮液を溜めない設計が必要です。
弁の操作と保全まで確認する
ベント・ドレンは、小口径でも圧力境界の一部です。操作できる高さ、識別表示、閉止状態の確認、プラグ・キャップ・盲フランジ、凍結、詰まり、腐食、熱膨張を検討します。
ドレン配管を共通ヘッダーへ接続するときは、ヘッダー背圧による逆流や異種流体の混触も確認します。単に近いヘッダーへつなぐのではなく、圧力、相、温度、材質、処理能力、同時排出の可能性を照合します。
液封は二つの状態を区別する
配管実務で「液封」と呼ばれる状態には、少なくとも二つの注意点があります。
一つは、気体配管の低点へ液が溜まり、液柱がガスの流れを塞ぐ状態です。これはルートの凹み、凝縮、液滴同伴によって生じ、フリードレンとなる配管ルートまたは低点ドレンで防ぎます。

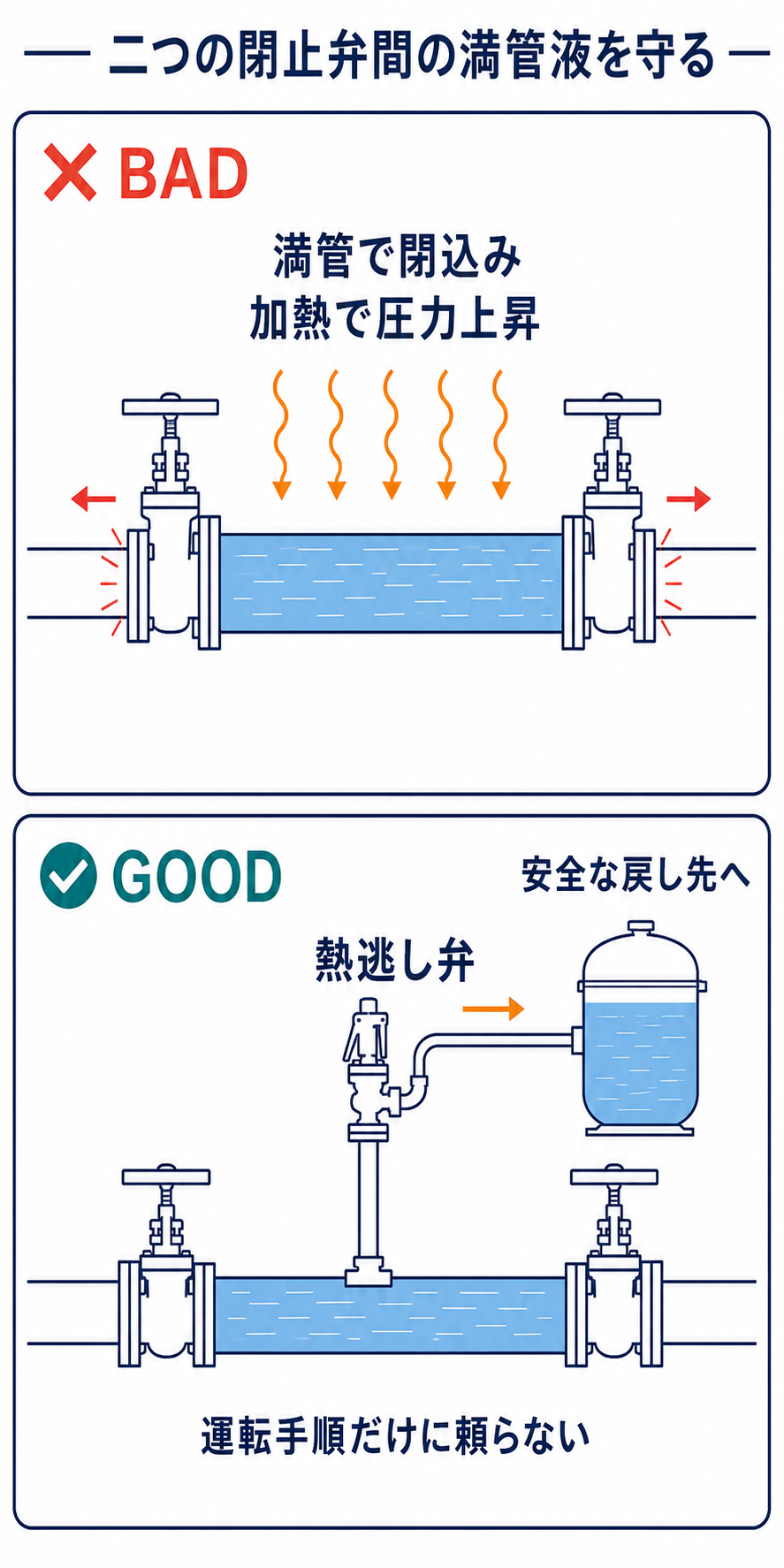

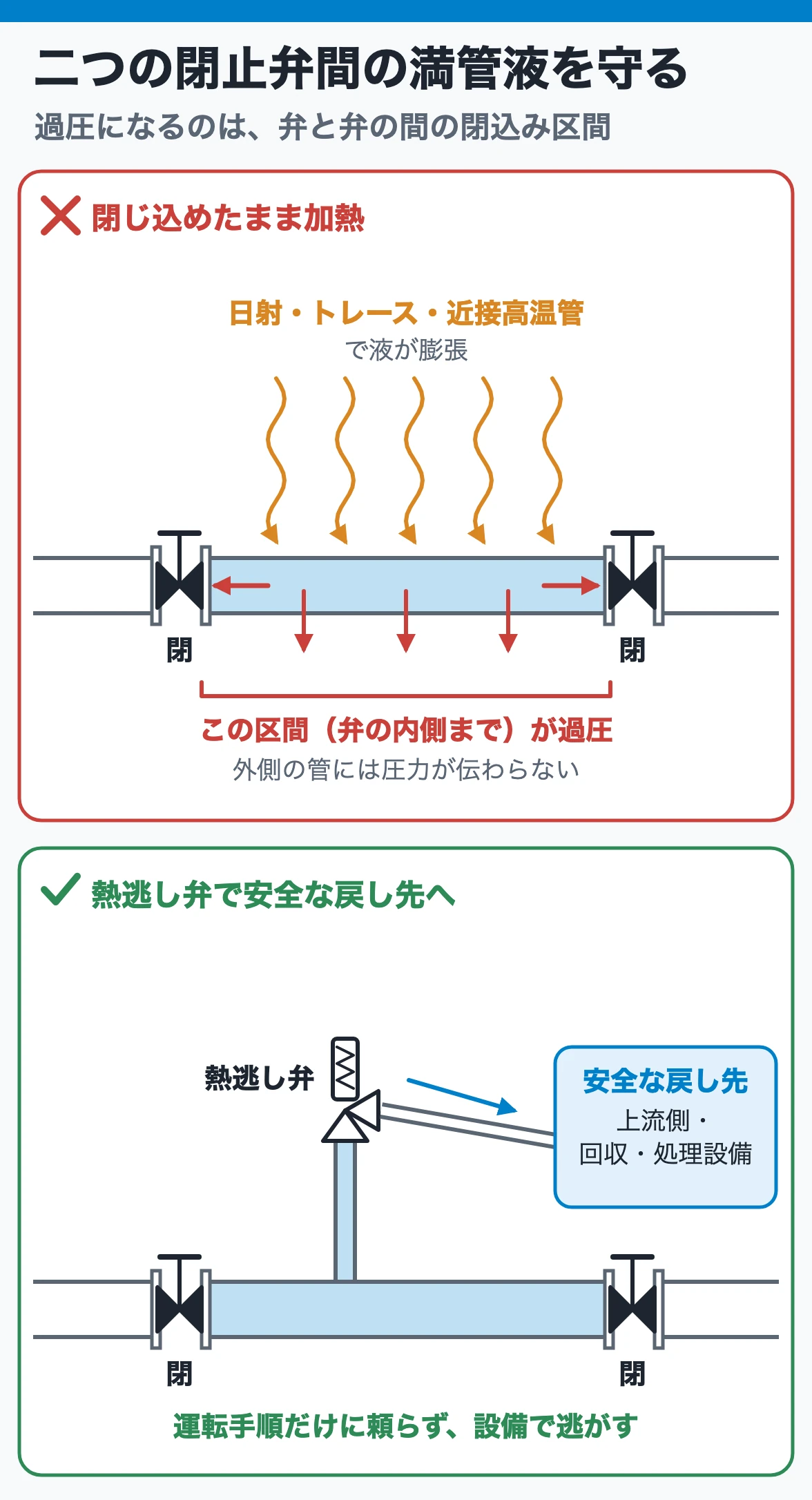

もう一つは、二つの閉止弁の間に液体を満管で閉じ込める状態です。閉込み液が日射、周囲温度、スチームトレース、近接高温配管などで温められると、わずかな体積膨張でも圧力が大きく上昇するおそれがあります。
閉込み液の対策は「どちらかの弁を少し開けておく」という運転員の注意だけに依存させません。閉込みが起こる運転・隔離パターンを洗い出し、熱逃し弁などの過圧保護を、液体を安全に戻せる側または回収・処理設備へ接続します。保護圧力と放出先は、配管・弁・接続機器の設計条件に合わせて決めます。
勾配値は一律ではなく、機能から決める
勾配は「何分の一」と数字だけを先に決めるものではありません。必要勾配は、流体の相と粘度、管径、許容液残り、凝縮・析出・凍結の可能性、施工公差、支持間のたわみ、熱変位、地盤沈下、保温厚さ、排出先の高さによって変わります。
まず次の三点を決めます。
- どの状態で何を自然排出したいか
- 勾配の始点と終点をどこに置くか
- 最も不利な冷間・温間・停止状態でも逆勾配が生じないか
勾配方向はP&IDだけでは確定できません。配管レイアウト図、アイソメ図、サポート図、機器ノズル図で、管中心または管底の基準を統一して確認します。

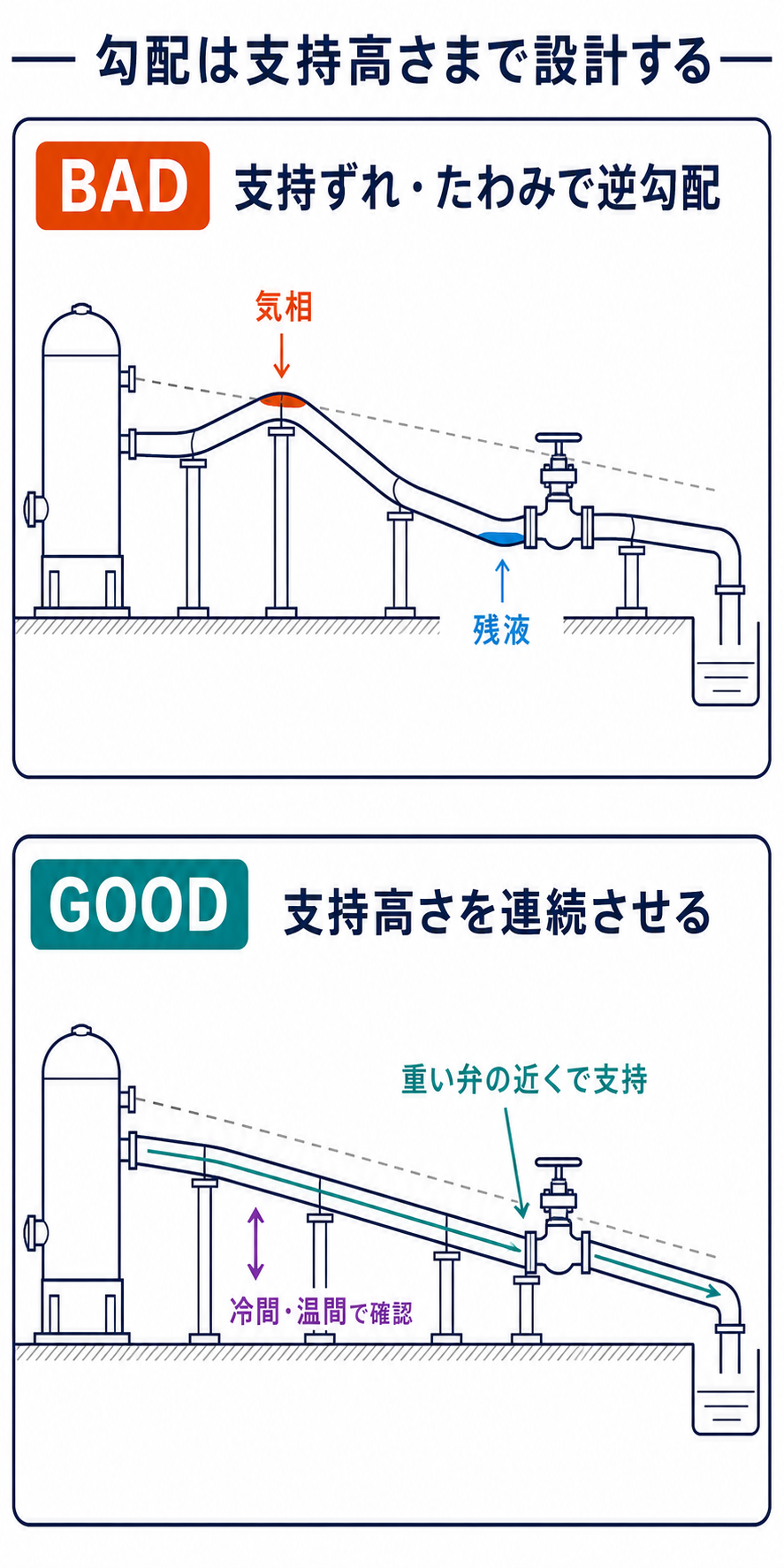

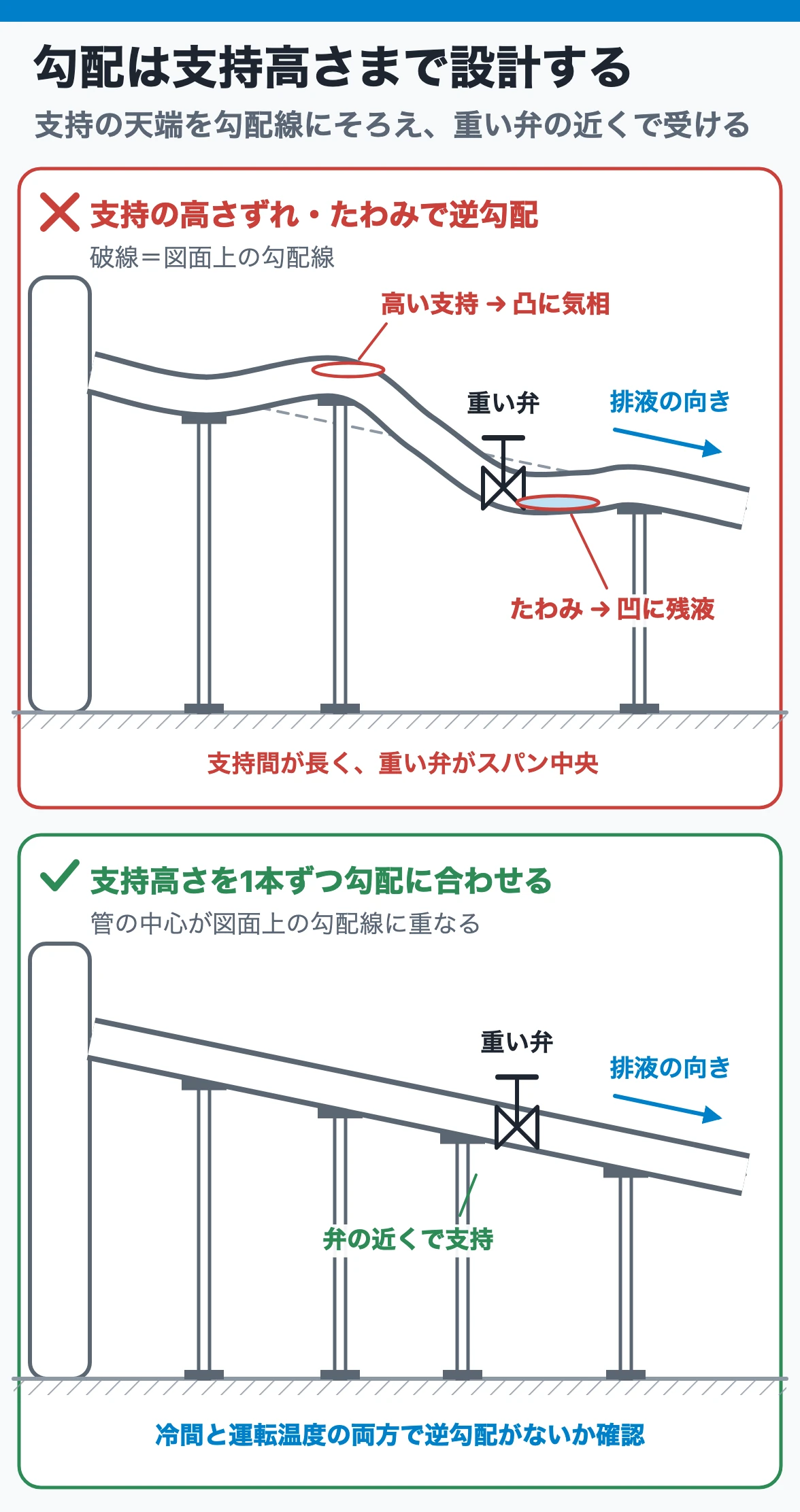

支持位置とたわみが局部ポケットをつくる
図面上で連続勾配でも、支持間隔が長い、重い弁が支持間中央にある、支持高さが施工でずれる、運転温度で配管が持ち上がると、局部的な低点や高点ができます。
勾配配管は早い段階でルートを決め、支持高さを一つずつ設定します。大型弁、ストレーナ、フランジなどの集中荷重は近傍で支持し、排液方向を逆転させないようにします。冷間時の見た目だけでなく、運転温度での配管・機器・支持の移動を確認します。
充液・排液・耐圧試験で初めて分かる高点と低点がある
水圧試験では、高点に空気が残らないように排気し、試験後は低点から水を抜きます。設計上避けられないエアポケットには、試験用の仮設ベントが必要になることがあります。
試験水が残ると、腐食、凍結、汚染、運転流体との反応につながります。特にガス配管、低温配管、酸素・水分を嫌う配管では、排水、乾燥、復旧確認まで試験計画へ含めます。
常設ベント・ドレンを試験に利用する場合も、異物による弁座損傷や詰まり、試験後のプラグ・キャップ・盲板の復旧、開閉状態を確認します。耐圧・気密試験の境界と手順は「ラインチェックと耐圧・気密試験」を正本とします。
設計レビューの順序
- PFD・P&IDから流体相、通常・起動・停止・洗浄・試験状態を整理する
- 配管の始点と終点、圧力境界、受入・排出先を決める
- 液相と気相がそれぞれ自然に移動できる立面ルートを引く
- 高点・低点・逆勾配・デッドレグを始点から終点まで追う
- 避けられないポケットへ必要なベント・ドレンを置く
- ベントガスとドレン液の安全な処理先、ヘッダー背圧を確認する
- 二つの閉止弁間に閉込み液が生じる全運転モードを確認する
- 支持高さ、たわみ、熱変位、機器ノズル移動、地盤沈下を重ねる
- 充液、排液、洗浄、試験、乾燥、保全作業を順番に模擬する
- アイソメ図と現場ラインチェックで実際の高点・低点を確認する
よくある間違い
水平に描かれているので、実際も水平だと思う
P&IDは高さや勾配を表す図面ではありません。配管レイアウト図、アイソメ図、サポート図で立面関係を確認します。
高点には全部ベント、低点には全部ドレンを付ける
まずルートでポケットをなくします。弁が増えるほど漏えい点、誤操作、詰まり、保全対象も増えます。運転・停止・試験で必要な場所へ限定します。
ドレン弁が一番低く見えるので、全量抜ける
弁の手前に逆勾配や配管たわみがあれば液は残ります。機器内面、ノズル、配管の管底、弁入口まで連続して下がっているかを確認します。
ベントとドレンを現場へ開放する
少量でも、可燃性、有毒性、高温・低温、高圧、腐食性の流体は危険です。処理先と放出時の状態を設計します。
二つの弁を閉めても、流れが止まるだけだと思う
満管の液体を閉じ込めると、外部加熱による熱膨張で圧力が上がります。運転手順だけでなく設備的な過圧保護を検討します。
勾配値だけを指定し、支持高さを決めない
施工・たわみ・熱変位で逆勾配になるおそれがあります。始点、終点、各支持点の高さを一つの系として設計します。
まとめ
- 液配管の局部高点には気相、気体配管の局部低点には液相が集まる
- ベント・ドレンを追加する前に、セルフベント・フリードレンとなるルートを検討する
- ベントとドレンは取出し口だけでなく、安全な処理先まで設計する
- 気体配管の液封と、二つの弁間の閉込み液を区別する
- 閉込み液は加熱で過圧となるため、運転手順だけでなく設備的保護を検討する
- 勾配値は一律ではなく、排出機能、施工公差、支持たわみ、熱変位から決める
- 水圧試験後の排水と乾燥まで含め、実際の高点・低点を確認する
良いベント・ドレン設計は、小口径弁が多い配管ではありません。運転中も停止中も、不要な気相と液相が行き止まりにならず、安全な場所へ移動できる配管です。
