腐食性の薬液を扱うとき、「金属が腐食するなら樹脂配管にすればよい」と考えたくなります。しかし、樹脂、FRP、ライニング配管にも固有の壊れ方があります。
樹脂は薬液に溶けなくても、薬液を吸収して膨潤したり、成分を透過させたり、時間とともに変形することがあります。FRPは、耐食性を担う樹脂層と強度を担う繊維強化層の両方が健全でなければなりません。ライニング配管では、内張りが健全でも、鋼製母管との接着や熱膨張差に問題があれば膨れ・剥離が生じます。
この記事では、PVC、CPVC、PE、PP、フッ素樹脂、FRP、樹脂ライニング配管の違いを、初学者にもわかるように整理します。そのうえで設計担当者向けに、温度・圧力、クリープ、熱膨張、接合、透過、静電気、施工・検査まで含む実務の選定手順を解説します。

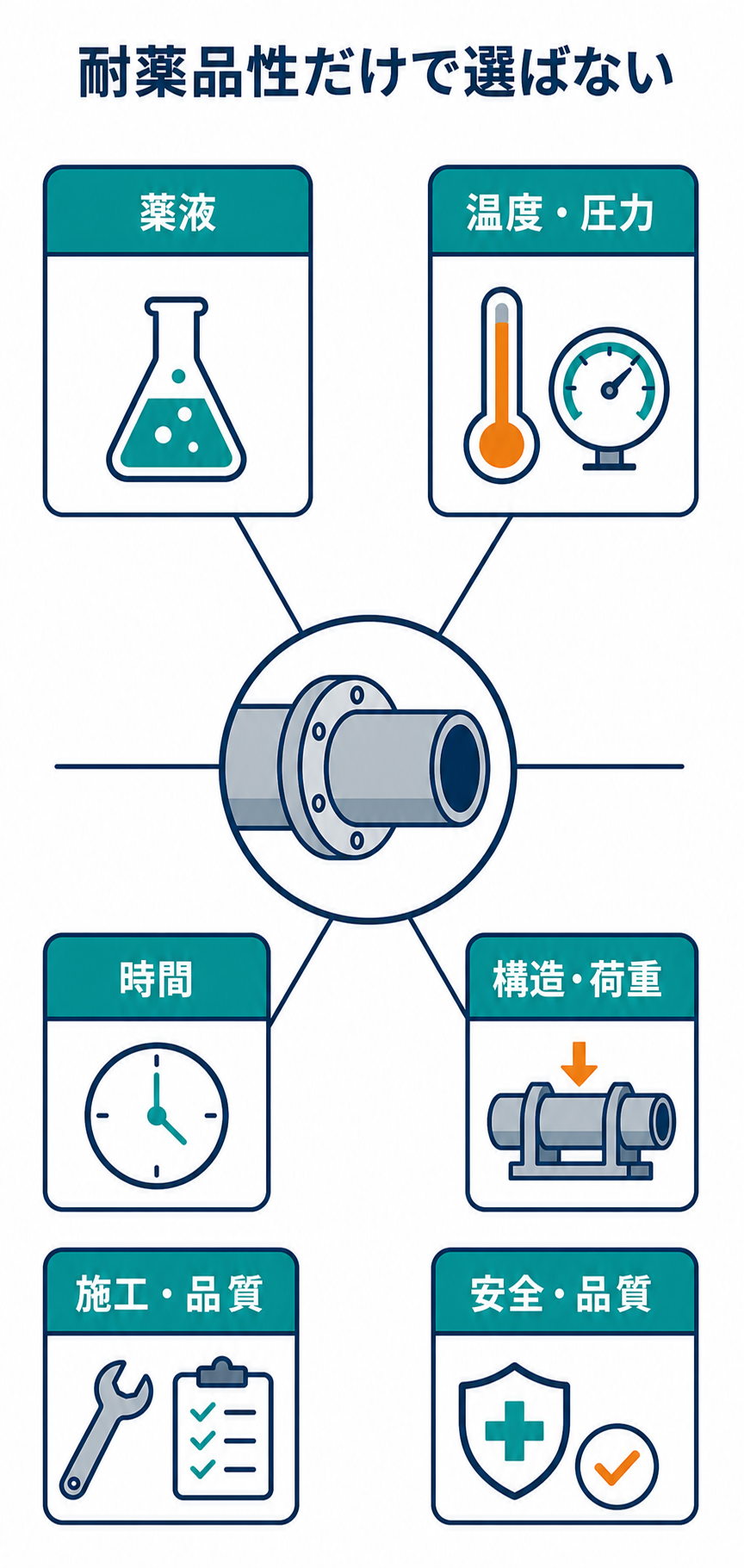

まず結論：耐薬品性だけで選ばない
樹脂系配管を選ぶときは、材料メーカーの耐薬品表だけで合否を決めてはいけません。最低でも次の6群を同時に確認します。
- 薬液：成分、濃度、pH、不純物、混合順序、洗浄液、停止時の残液
- 温度・圧力：通常・最高・最低温度、設計圧力、負圧、圧力変動、熱サイクル
- 時間：連続・間欠、想定寿命、クリープ、長期浸漬、薬液透過
- 構造・荷重：口径、支持間隔、熱膨張、弁重量、ノズル荷重、振動、衝撃
- 施工・品質：接合方法、作業環境、硬化条件、作業者資格、検査、補修性
- 安全・品質：可燃性、静電気、火災、漏えい検知、清浄度、溶出、法規
耐薬品表の「使用可」は、特定の温度・濃度・試験時間で外観や質量、強度変化などを評価した結果です。実配管での設計圧力、接合部、外力、透過、汚染、寿命まで保証するものではありません。同じ薬品名でも、水分や微量不純物、温度、濃縮、二相流によって挙動は変わります。
選定の基本は、「その薬液に耐える樹脂は何か」だけでなく、「その材料・構造・接合・施工で、設計寿命まで圧力境界を維持できるか」と問うことです。

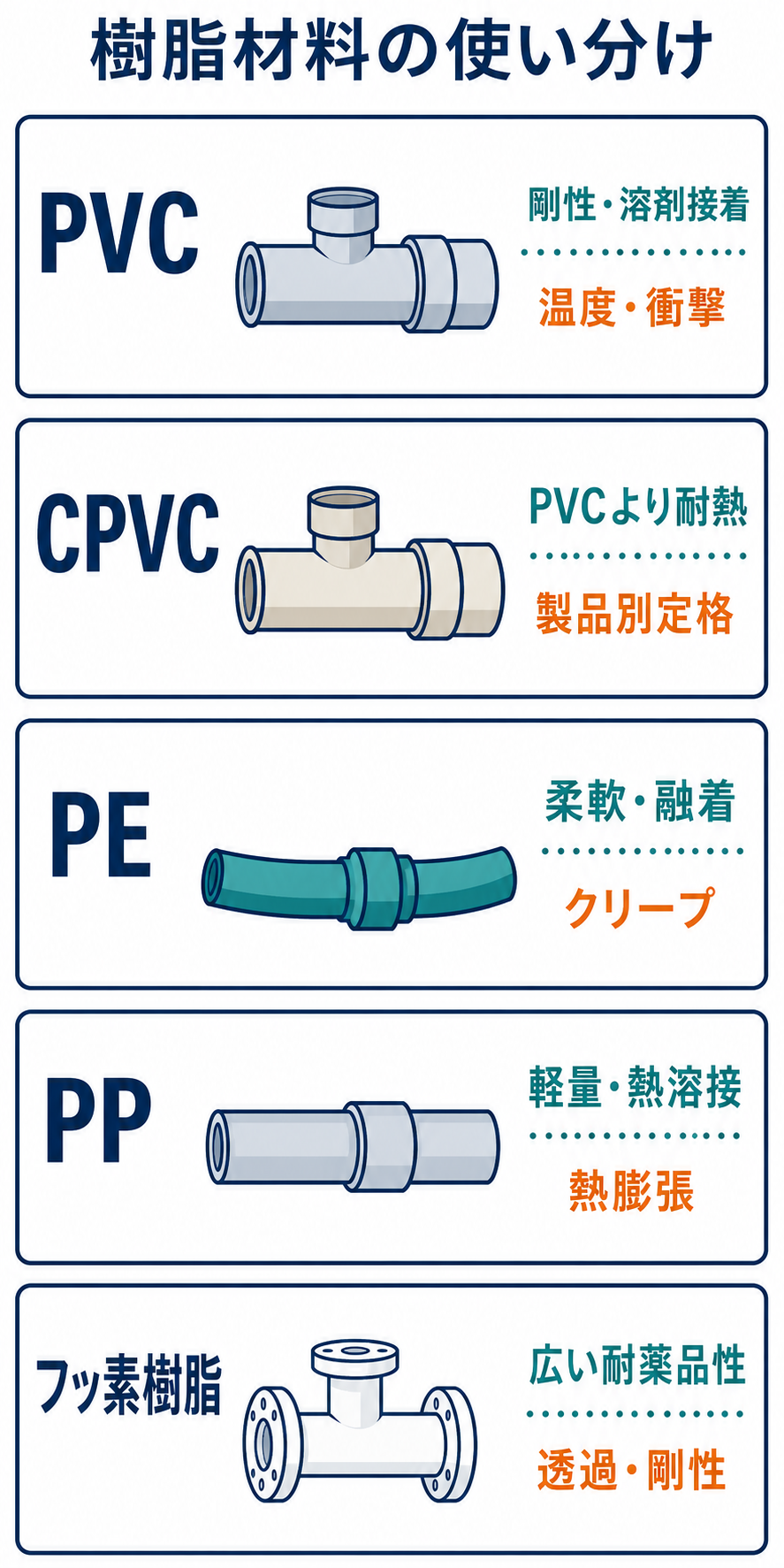

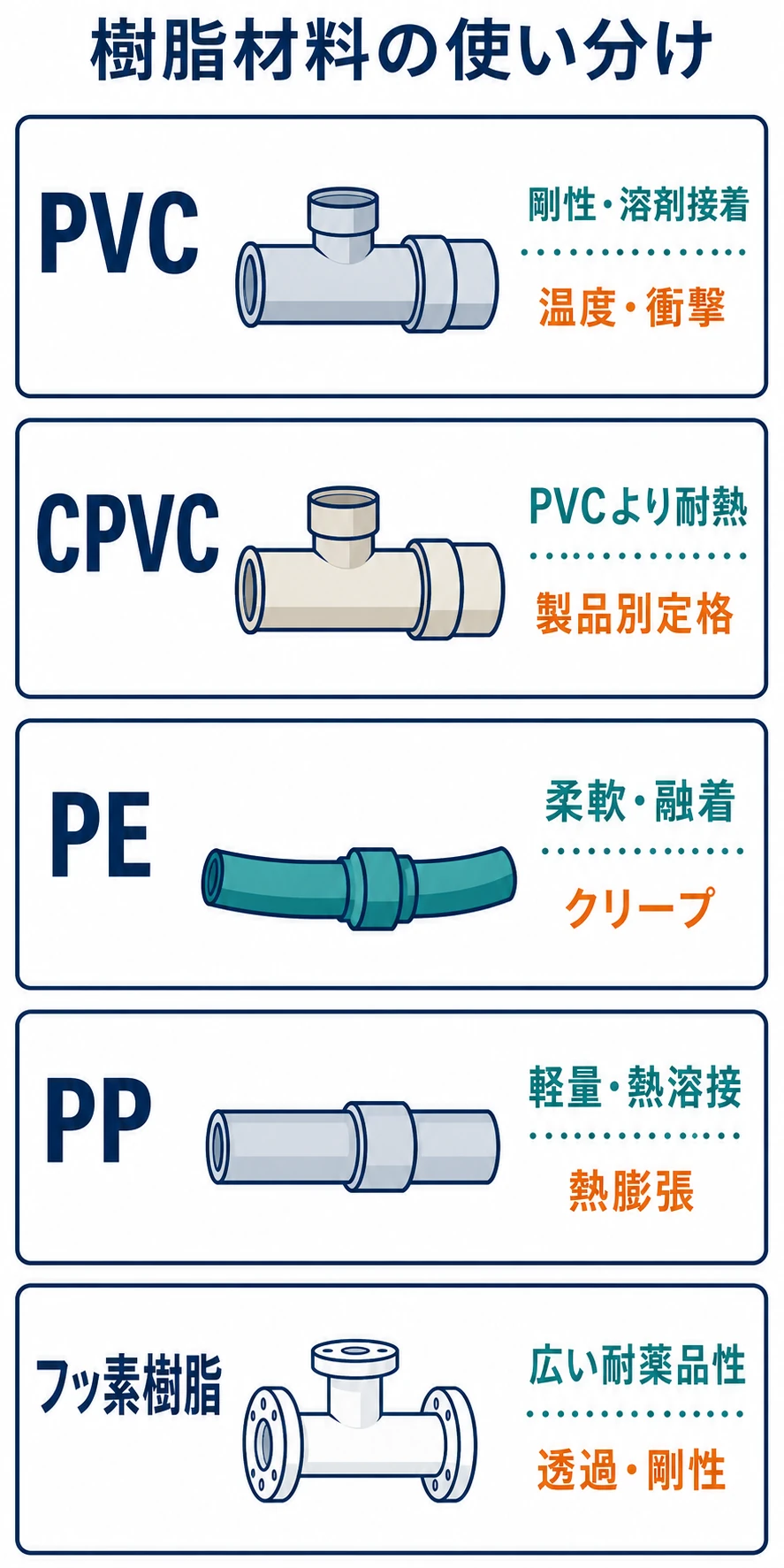

PVC・CPVC・PE・PP・フッ素樹脂の違い
樹脂名は材料の大分類です。同じPVCやPEでも、配合、分子量、添加剤、成形方法、製品規格によって性能が変わります。最終判断には、採用する管・継手・弁のメーカー資料を使用します。
PVC（硬質ポリ塩化ビニル）
PVC管は、軽量で剛性があり、酸・アルカリ・塩類を扱う配管で広く使われます。ソケットへ接着剤を塗り、管を差し込むTS接合など、現場で施工しやすいことも利点です。
一方で、低温では衝撃に弱くなり、高温では強度・剛性が低下します。有機溶剤など、PVCを膨潤・溶解させる流体もあります。屋外では紫外線による表面劣化、長尺配管では熱膨張、弁や計器の集中荷重にも注意が必要です。
CPVC（耐熱性硬質ポリ塩化ビニル）
CPVCはPVCを塩素化して耐熱性を高めた材料です。PVCより高い温度域を候補にできますが、「CPVCなら高温薬液に使える」と一律には判断できません。温度が上がるほど許容圧力は下がり、薬液による影響も変わるため、製品ごとの圧力―温度曲線と耐薬品データを確認します。
管と継手、接着剤、弁を同じ適合体系でそろえることも重要です。PVC用接着剤や異なる規格の継手を流用しません。
PE（ポリエチレン）
PE管は柔軟性と耐衝撃性を持ち、融着接合によって一体化した管路を構成できます。地盤変位を受ける埋設配管や、腐食を避けたい水・薬液系で候補になります。
ただし、弾性率が低いため変形しやすく、温度、時間、荷重の影響を受けます。特定の界面活性剤などと応力が組み合わさる環境応力割れ、紫外線、ガス・溶剤の透過にも注意します。融着面の汚染、ずれ、加熱・加圧・冷却条件は接合品質を左右します。
PP（ポリプロピレン）
PP管は軽量で、酸・アルカリなどへの耐薬品性を持ち、熱融着・熱溶接で接合できます。PVCでは温度条件が厳しい場合や、清浄度を重視する設備で候補になります。
一方で、低温衝撃、酸化性薬液、紫外線、クリープ、熱膨張を確認する必要があります。材料グレードによって耐衝撃性や耐熱性が異なり、メーカーの材料区分と製品規格を混同しないことが大切です。
フッ素樹脂（PTFE・PFA・PVDFなど）
フッ素樹脂は、広い薬液範囲で優れた耐薬品性を示し、高純度薬液や金属イオン汚染を避けたい系統で使われます。ただし、PTFE、PFA、PVDF、FEP、ETFEは同じ材料ではなく、加工性、溶着性、剛性、透過性、使用温度が異なります。
「反応しにくい」ことと「透過しない」ことも別です。強い薬液が樹脂を分解しなくても、分子がライナーを透過して母材側へ到達することがあります。高価なフッ素樹脂を選んでも、膜厚、負圧、温度勾配、接着、フランジ部の形状が不適切なら配管として成立しません。

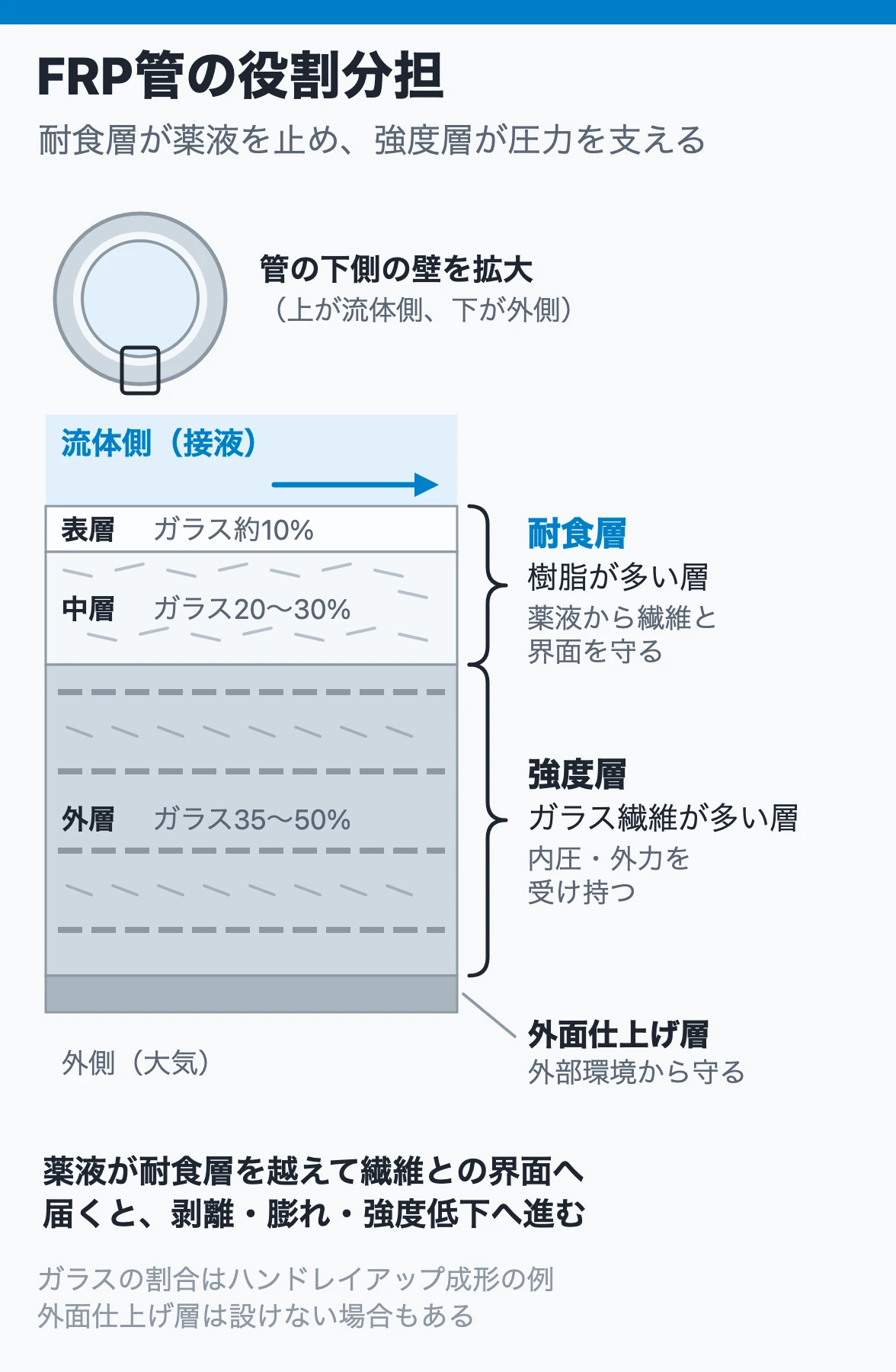

FRP管｜耐食層と強度層を分けて考える
FRPはFiber Reinforced Plasticsの略で、樹脂をガラス繊維などで補強した複合材料です。耐食FRP管は、単一の均質材料ではありません。

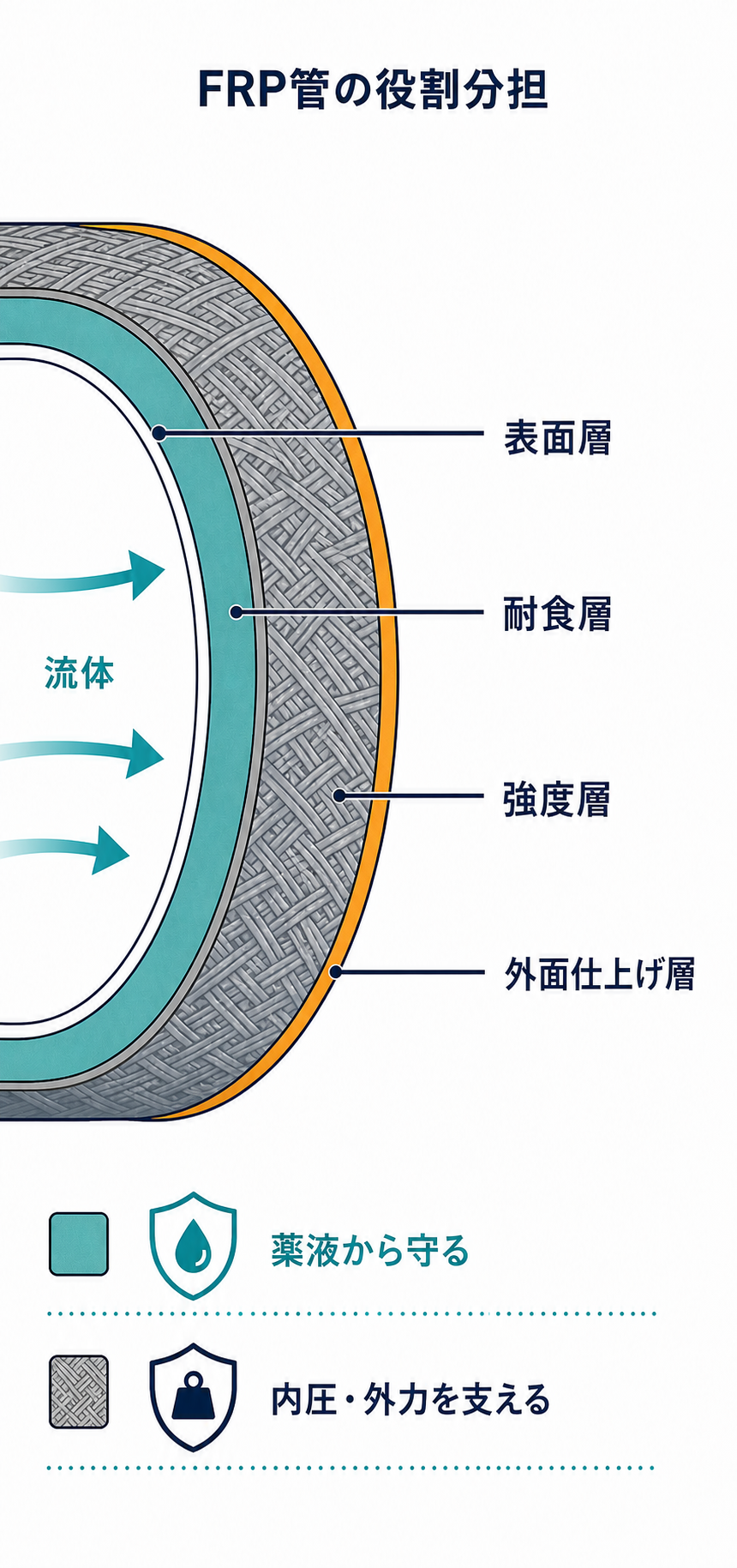

代表的な構造では、流体側に樹脂を主体とする耐食層があり、その外側にガラス繊維を多く含む強度層があります。耐食層は薬液から繊維・界面を守り、強度層は内圧や外力を受け持ちます。外面には環境から保護する仕上げ層を設ける場合があります。
FRPの耐薬品性は、主に樹脂の種類で決まります。ただし、実際の健全性には次も影響します。
- 樹脂と硬化剤の種類、混合比、硬化度
- ガラス繊維の種類、含有量、配向
- 樹脂と繊維の界面接着
- 耐食層の厚さと欠陥
- 積層方法、気泡、異物、含浸不足
- 二次接合部の表面処理と積層品質
- 温度、圧力、負圧、繰返し荷重
薬液が樹脂中を浸透して繊維との界面へ達すると、毛細管作用で浸透が広がり、界面剥離、膨れ、樹脂割れ、繊維損傷へ進むことがあります。したがってFRPは、「ガラス繊維だから強い」「樹脂だから腐食しない」という二つの説明だけでは評価できません。
なお、PVCやPPの管を内側の耐食層とし、外側をFRPで補強する複合管もあります。これは樹脂単管と耐食FRPの中間的な構造で、内管の耐薬品性とFRPの補強効果を組み合わせます。内管と補強層の接着、熱膨張差、継手部の施工要領を確認します。
ライニング配管｜母管が強度、内張りが耐食を担う

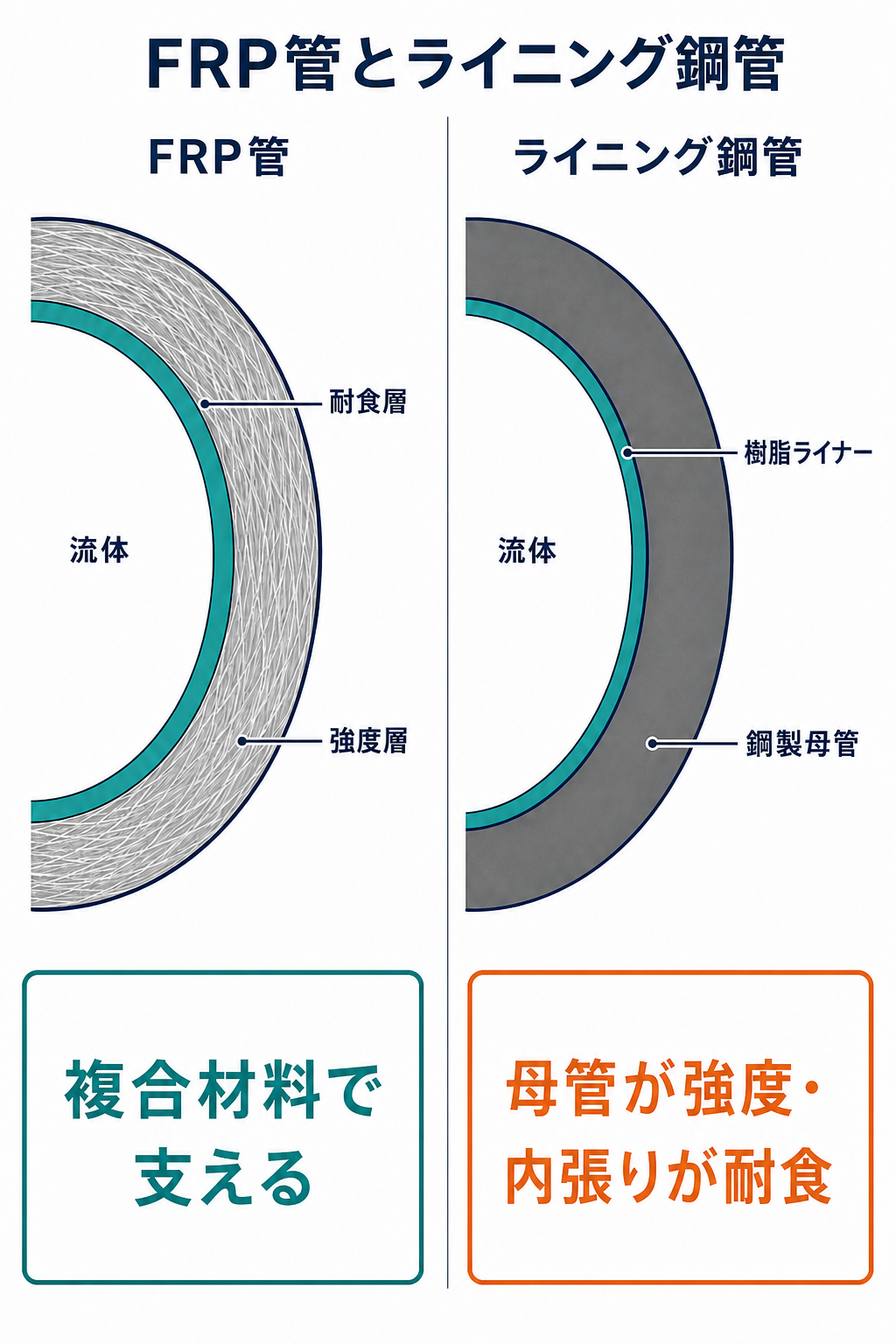

ライニング配管は、鋼管などの母管の内面を樹脂・ゴム・ガラスなどで覆い、腐食性流体から母材を隔離する構造です。FRP管が複合材料そのもので圧力を支えるのに対し、一般的な樹脂ライニング鋼管では、鋼製母管が内圧・外力を受け、ライナーが耐食を担います。
ライニングには、粉体や樹脂を母材へ焼き付ける方法、シートを接着する方法、ライナーを母管内へ挿入する方法などがあります。方式によって、接着状態、膜厚、継手部、補修方法、負圧への耐性が異なります。
ライニング配管で確認すべき点は次のとおりです。
- 母管の設計圧力・腐食状態・溶接構造
- ライナー材の耐薬品性・透過性・使用温度
- 全面接着かルーズライニングか
- 正圧だけでなく負圧・真空条件があるか
- 母管とライナーの線膨張差、昇降温速度
- フランジフェース、ノズル、ベント・ドレン部の納まり
- ピンホール検査、膜厚検査、接着・外観検査
- 現地溶接、補修、交換の手順
母材表面の油分、錆、凹凸、鋭い角、溶接ビードは、接着不良や局部応力の原因になります。脱脂、ブラスト、下塗り、角部の丸み、施工時の温湿度管理まで含めて品質を作ります。
ライナーは、温度差による伸縮、薬液や水蒸気の透過、急冷、圧力変動を受けます。とくに高温流体の停止や蒸気洗浄後に急冷すると、母管とライナーの収縮差や温度勾配によって、膨れ・しわ・割れ・剥離が生じることがあります。

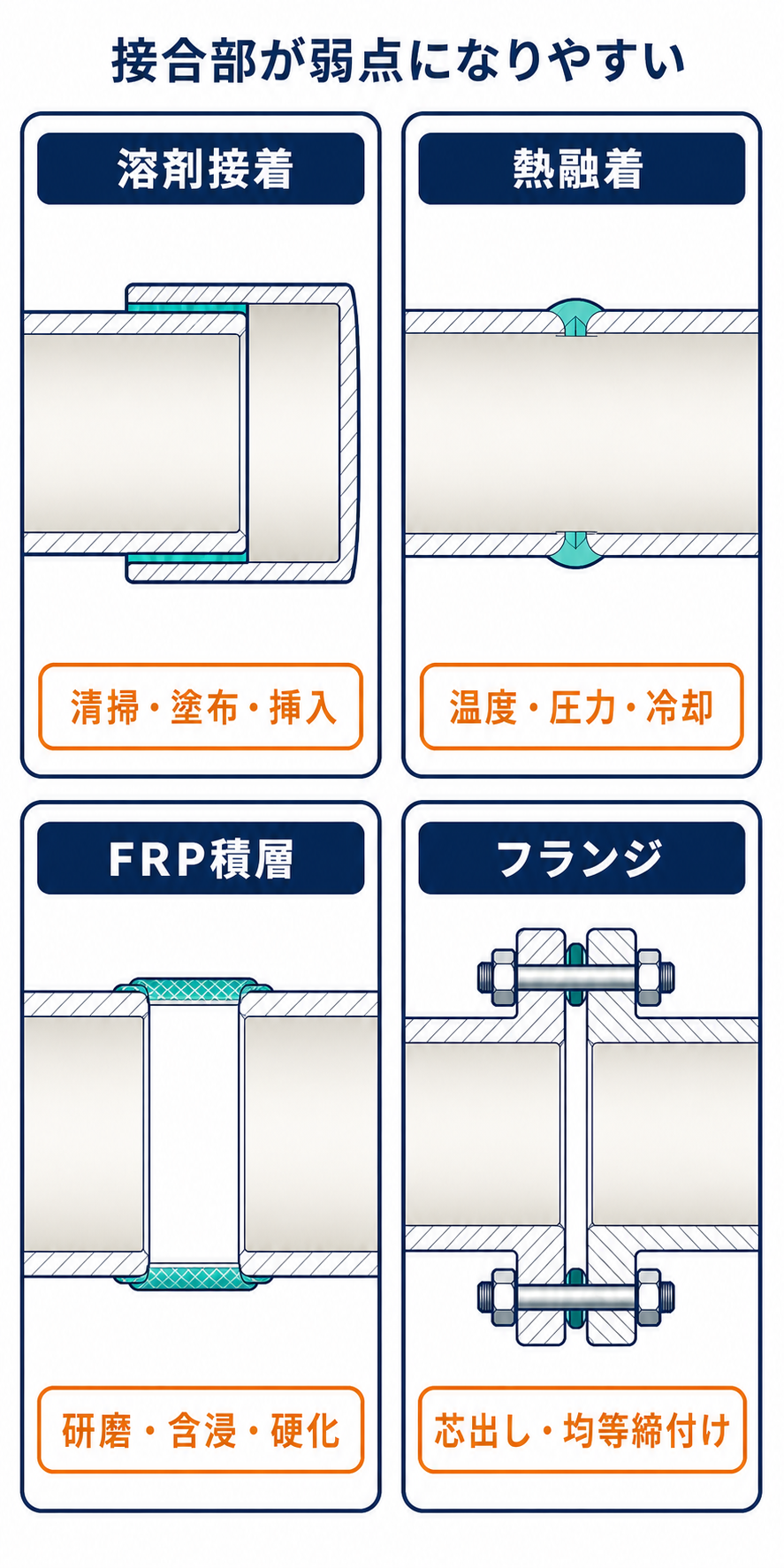

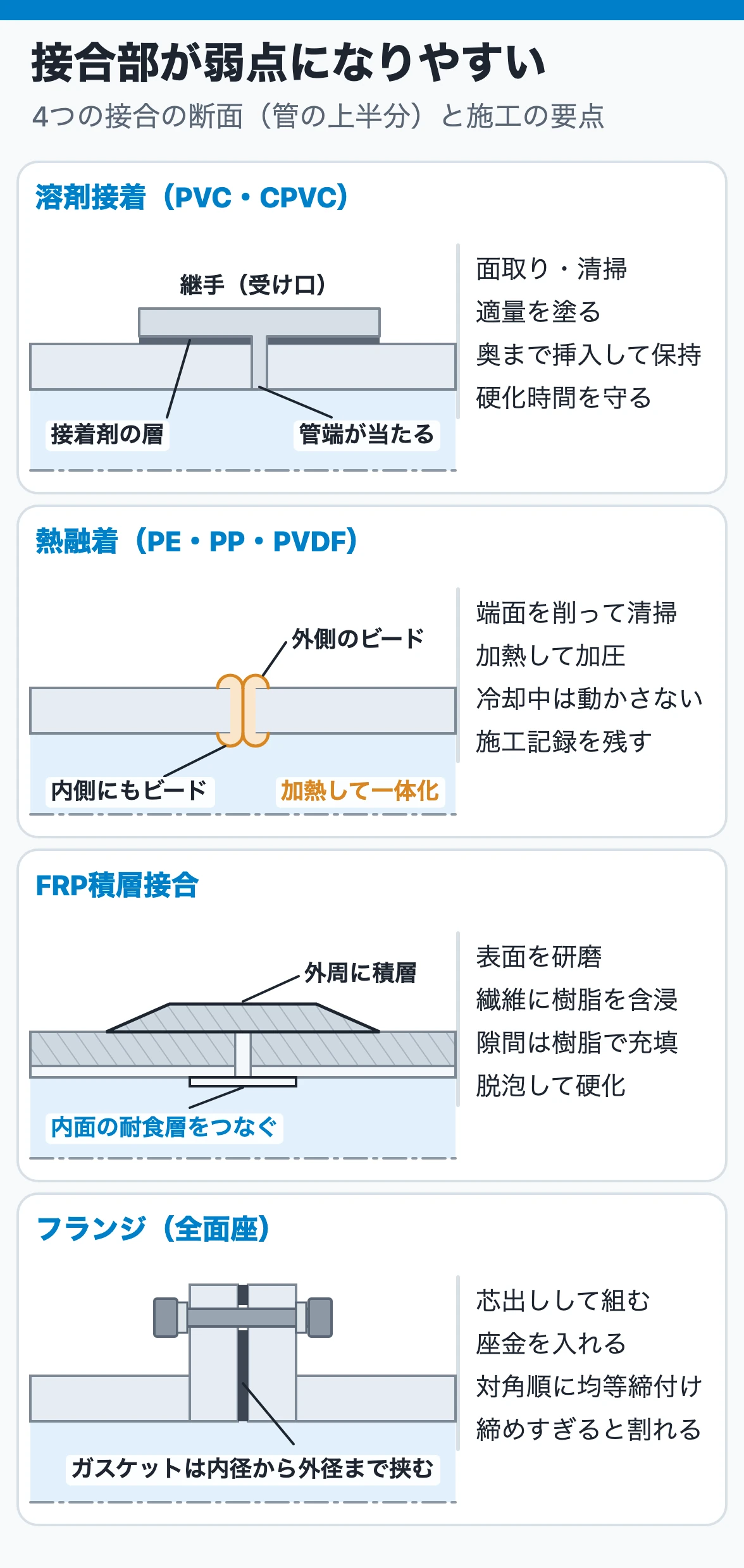

接合方法｜管本体より継手が弱点になりやすい
樹脂系配管の漏えいは、材料選定だけでなく接合品質に大きく左右されます。採用する材料と口径に適した接合方法を選び、施工要領・作業者教育・検査をセットで指定します。
溶剤接着
PVC・CPVCなどで用いられます。接着剤は単に隙間を埋める糊ではなく、管と継手の表面を軟化・溶解させて一体化させます。切断面の面取り、清掃、適正な塗布量、挿入長さ、挿入保持、硬化時間が重要です。
塗り過ぎや溜まりは樹脂を侵し、塗り不足や乾燥後の挿入は接合不良につながります。低温・高湿度・雨天などの施工環境、接着剤の保管期限、管と接着剤の適合も管理します。
熱融着・熱溶接
PEのバット融着・ソケット融着、PPやPVDFの熱溶接などがあります。接合面を加熱し、適切な圧力で一体化させます。接合面の酸化層・油分・水分・切粉を除去し、温度、加熱時間、切替時間、加圧、冷却を施工要領に従って管理します。
完成したビードの外観だけでは内部欠陥を十分に判断できない場合があります。自動融着機の施工記録、試験片、抜取試験など、工法に応じた品質記録を残します。
FRP積層接合
FRP管では、管端や継手外周へガラス繊維と樹脂を積層する二次接合があります。表面研磨、テーパー形状、積層幅、繊維方向、含浸、脱泡、硬化が強度と耐食性を左右します。耐食層を連続させ、流体が強度層へ直接到達しない構造にします。
フランジ接合
取り外しや異材接続が必要な箇所で使います。ただし、樹脂フランジは金属フランジより剛性が低く、過大締付けで変形・割れを生じることがあります。ガスケット材質、全面座・平面座の組合せ、座金、締付け順序、増し締め、芯ずれをメーカー要領で確認します。

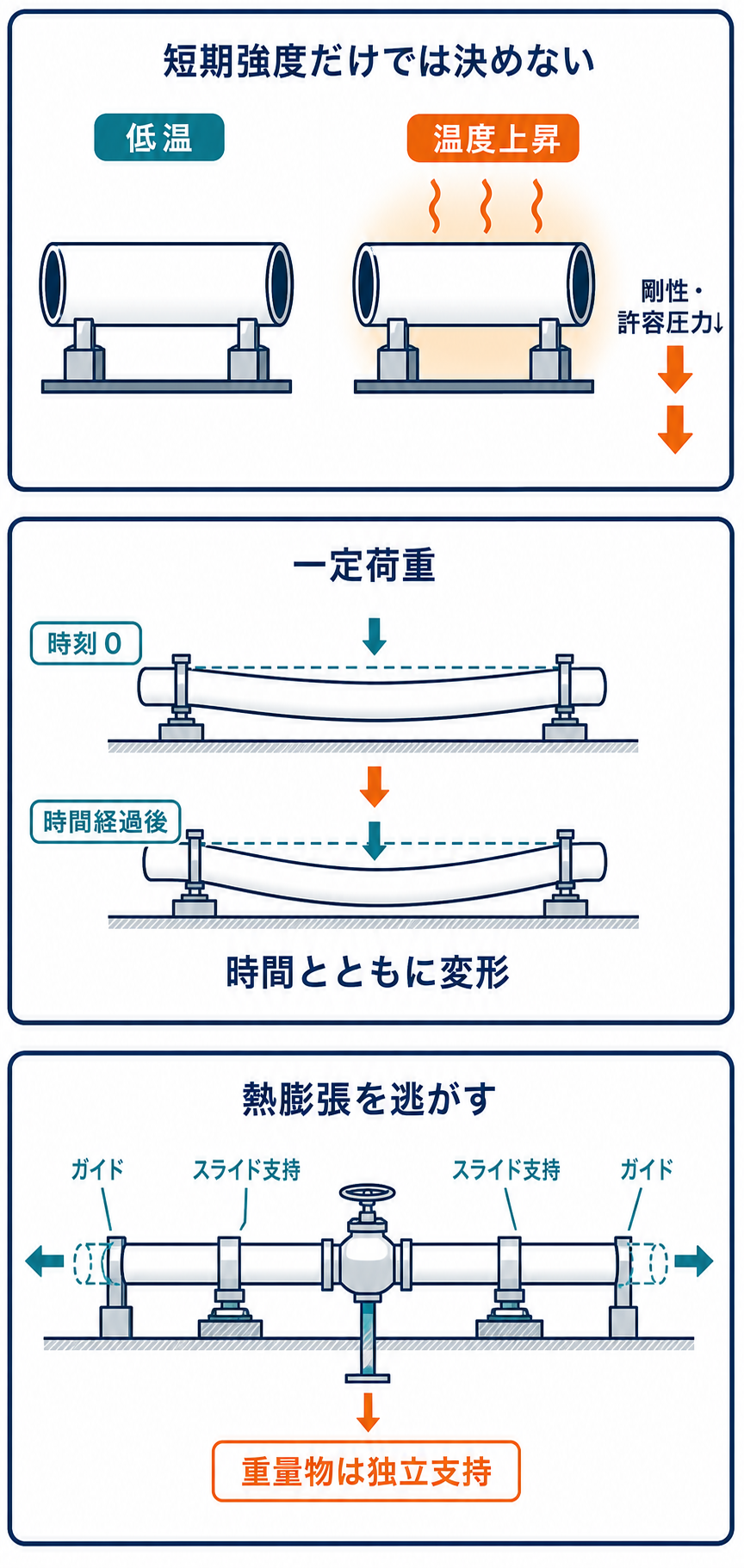

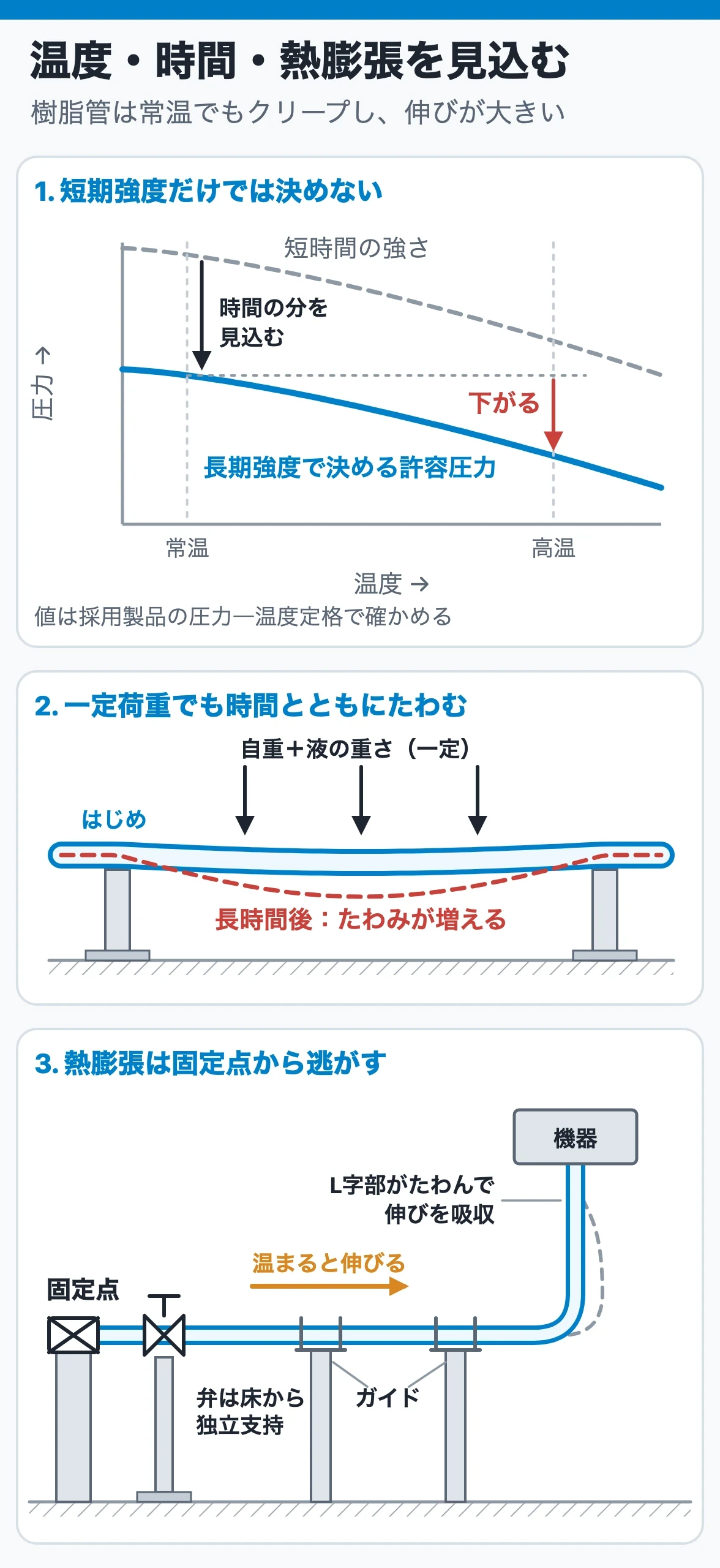

温度・圧力・支持｜短期強度ではなく長期挙動を見る
樹脂は粘弾性材料です。一定の荷重を長時間受けると変形が増えるクリープを示し、温度が上がるとその影響が大きくなります。このため、常温での短時間引張強さだけから配管の許容圧力を決められません。
設計では、採用する製品の長期強度を基にした圧力等級と、温度ごとの減圧係数または最高許容圧力を使います。管だけでなく、継手、弁、フランジ、接着接合、融着接合のうち最も低い定格が系統の上限です。
樹脂管は一般に金属管より弾性率が低く、線膨張が大きいため、次を確認します。
- 自重と液重量によるたわみを抑える支持間隔
- 弁、ストレーナ、流量計など重量物の独立支持
- 軸方向の熱膨張を逃がすオフセット、ループ、伸縮部
- 固定点、ガイド、滑り支持の配置
- 立上り配管の自重支持と抜け止め
- ポンプ振動やウォーターハンマーによる繰返し荷重
- 屋外の日射による管壁温度上昇
- 負圧、埋設土圧、ジャケット圧など外圧による座屈
金属配管と同じ支持間隔やアンカー配置を流用すると、たわみ、局部変形、継手への曲げ、熱膨張拘束が生じます。逆に、柔らかいから自由に動かせばよいわけでもありません。移動方向を制御し、ノズルや弁へ荷重を伝えない支持設計が必要です。
可燃性液体・粉体を扱う場合は静電気も別途評価します。一般的な樹脂は絶縁性が高く、流動・摩擦で生じた電荷を保持しやすいためです。金属部を接地しても、絶縁性の管壁に蓄積した電荷が自動的に逃げるとは限りません。流速・落下・噴出の抑制、導電性グレード、ボンディング・接地、湿度、漏えい時の着火源、導電性の連続性を、静電気安全の専門基準に基づいて評価します。

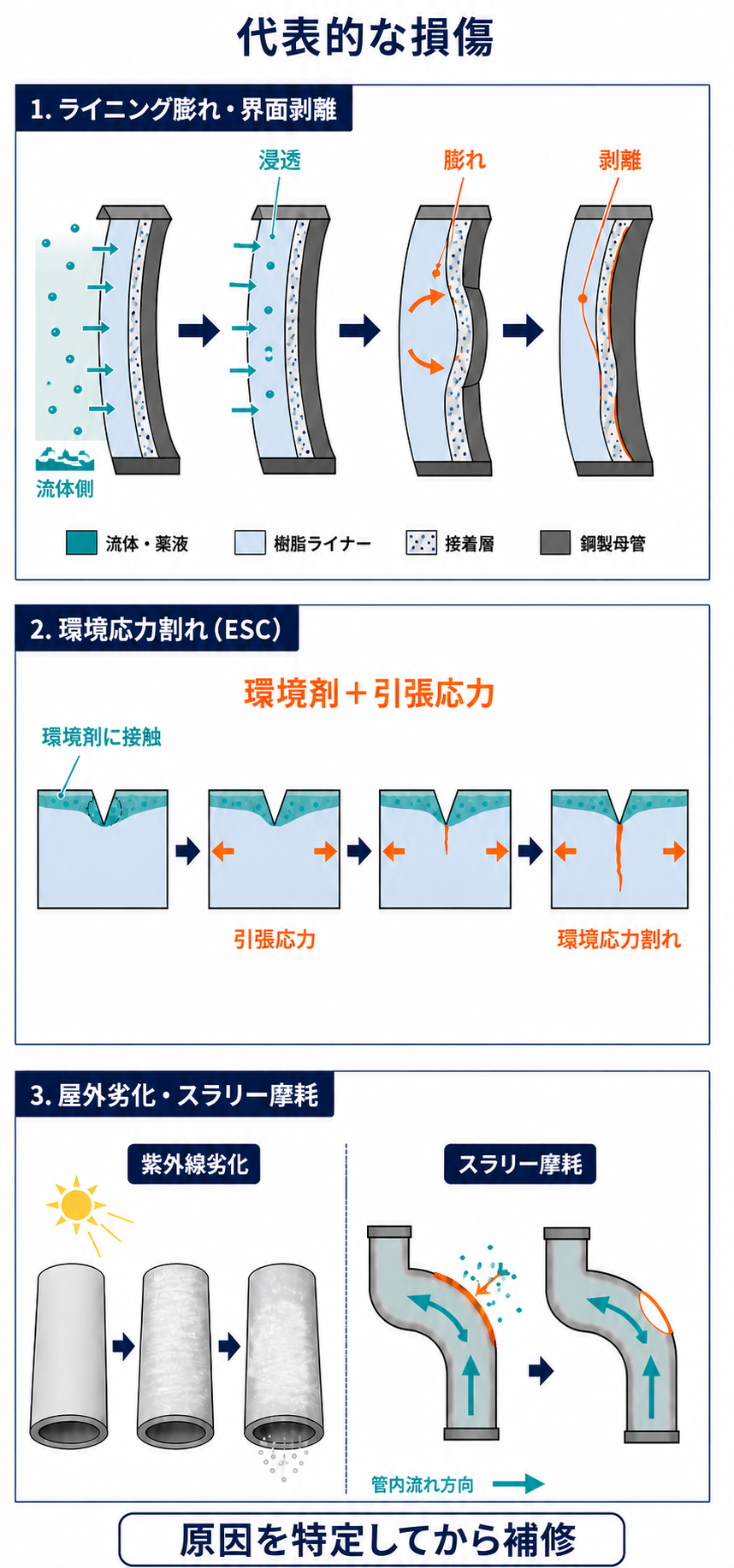

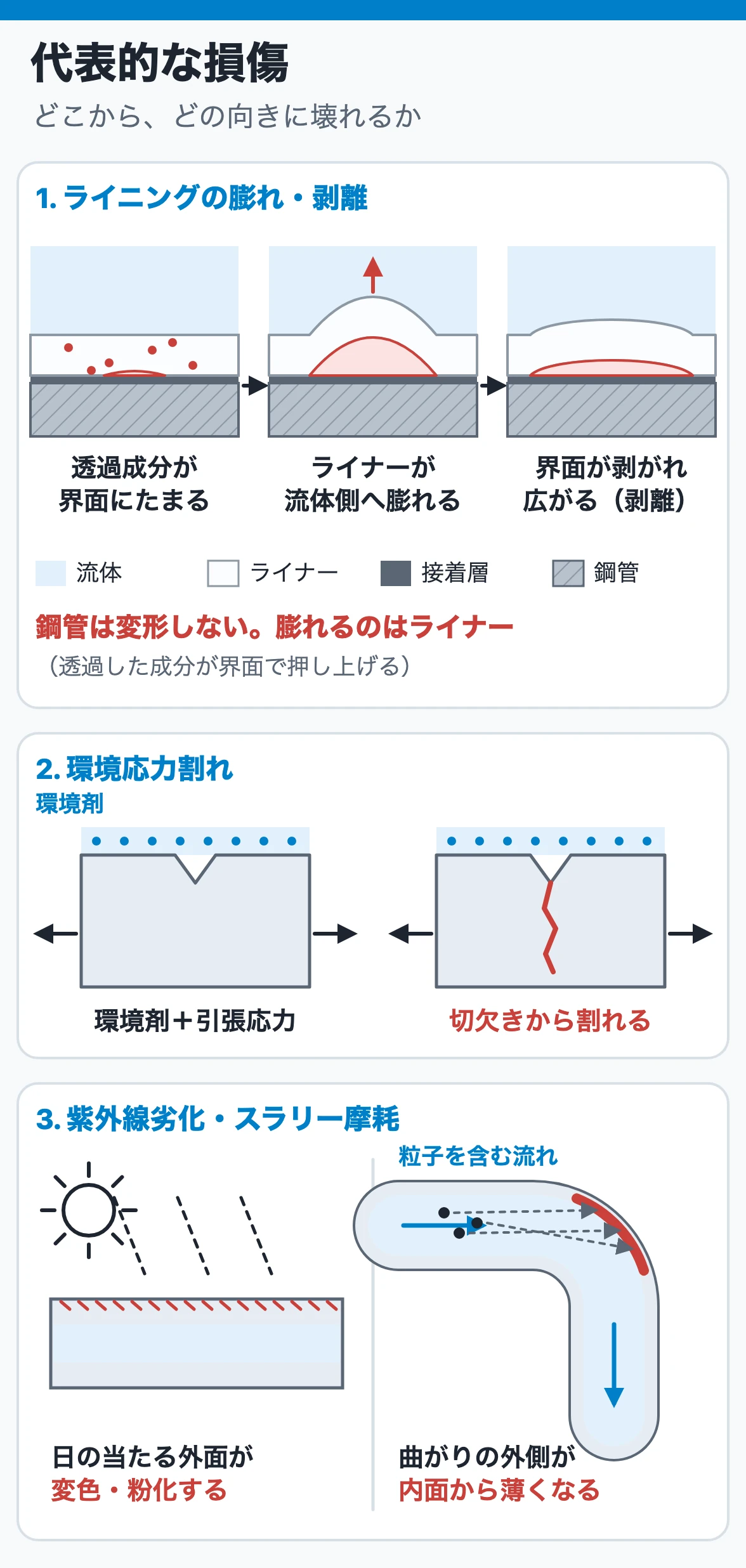

代表的な損傷｜膨れ・剥離・割れはなぜ起こるか
樹脂系配管の損傷は、薬液による化学反応だけではありません。浸透、温度、応力、施工欠陥、紫外線、摩耗が組み合わさります。
浸透・膨潤・膨れ・剥離
薬液や水蒸気が樹脂へ浸透すると、樹脂が膨潤し、強度や弾性率が低下することがあります。ライニングでは、透過した成分が母材との界面へ達し、圧力や浸透圧によって膨れを生じます。FRPでは、繊維と樹脂の界面へ浸透が進み、白化、層間剥離、強度低下へつながります。
環境応力割れ
単独では大きな劣化を起こさない薬液でも、残留応力や外荷重が重なると割れを生じることがあります。ねじ込み部、切欠き、過大締付け、冷間加工、接合部、支持部など応力集中箇所が起点になります。
クリープ・座屈・熱疲労
内圧、弁重量、拘束された熱膨張を長時間受けると、徐々に変形が増えます。ライナーでは負圧や急冷によって内側へ座屈・しわが生じることがあります。起動停止や蒸気洗浄を繰り返す配管では、異材間の膨張差が接着界面やフランジ部へ繰返し作用します。
紫外線・酸化・火熱
屋外の紫外線や酸素、熱によって樹脂表面が変色・粉化し、衝撃強度が低下することがあります。耐候グレード、遮光、カバー、塗装を採用しても、点検可能性や塗膜の維持管理を確認します。多くの樹脂は可燃物であり、火災時の強度喪失、煙・分解生成物、防火区画の貫通処理も検討します。
エロージョン・摩耗
スラリー、結晶、気泡を含む高速流では、化学的に耐える樹脂でも曲管・絞り・弁下流で摩耗します。柔らかい材料が衝撃を吸収して有利な場合もあれば、硬い粒子で切削される場合もあります。固形分、粒径、流速、衝突角、温度を含め、形状変更や交換可能な短管も比較します。
点検では、外観だけでなく、変色、白化、膨れ、軟化、硬化、割れ、繊維露出、膜厚、ピンホール、接着状態を確認します。補修前には原因と損傷範囲を特定し、浸透・劣化した層を健全部まで除去します。表面だけを塞ぐ補修は、内部に劣化層を残すおそれがあります。

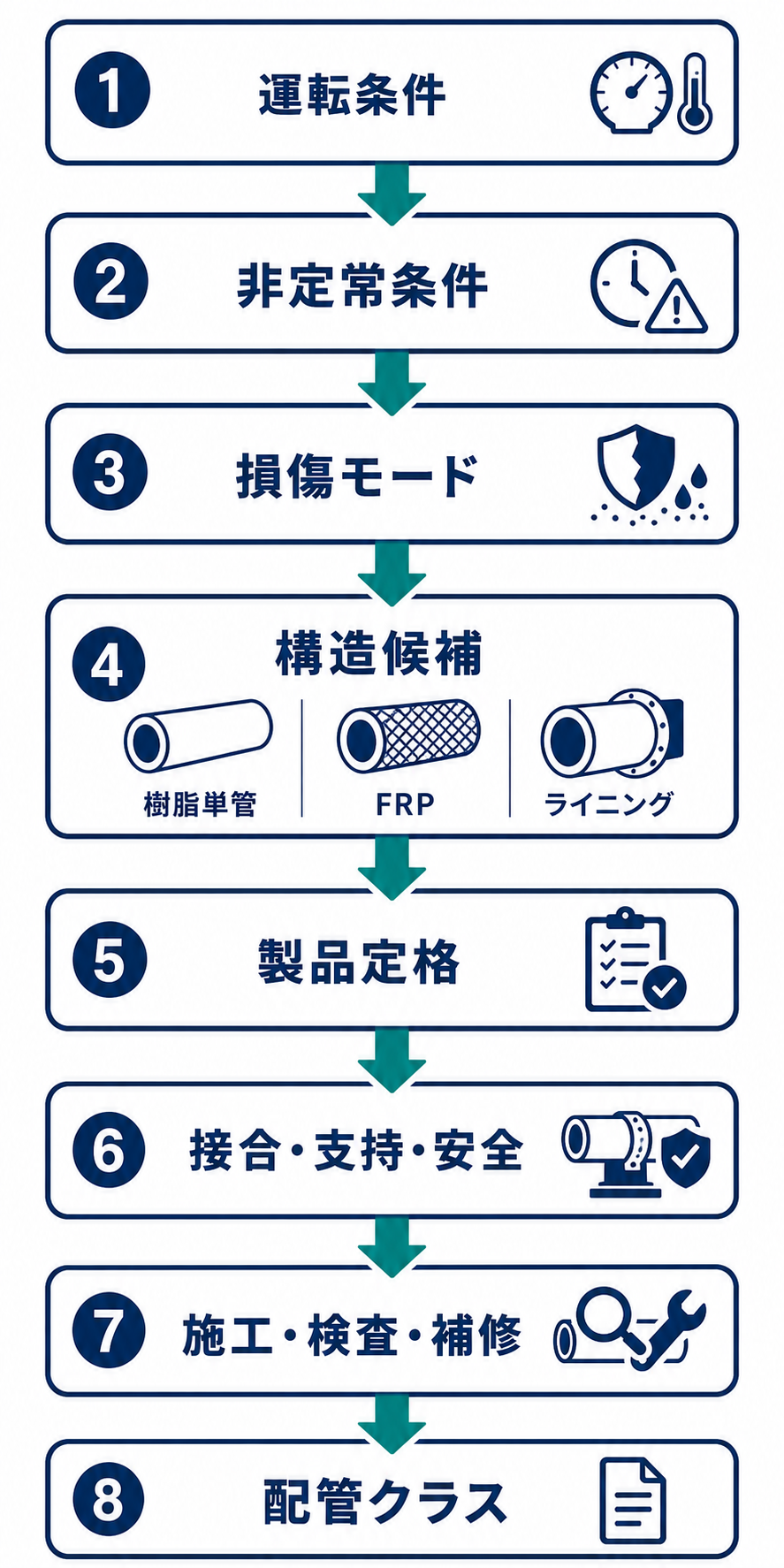

実務の選定手順｜配管クラスへ落とすまで
樹脂・FRP・ライニング配管は、次の順序で選定します。
- 全運転モードの薬液組成、濃度、温度、圧力、負圧を整理する
- 洗浄、蒸気パージ、停止保管、誤操作、混合時の最大条件を追加する
- 耐薬品性だけでなく、膨潤、透過、環境応力割れ、摩耗を評価する
- 樹脂単管、FRP、複合管、ライニング鋼管、金属管から構造候補を比較する
- 製品の圧力―温度定格、長期強度、口径、規格、調達範囲を確認する
- 接合、支持、熱膨張、重量物、負圧、静電気、火災への設計を具体化する
- 施工要領、作業者資格、検査、補修、予備品、交換方法を決める
- 管、継手、フランジ、弁、ガスケット、接着剤・溶接材を配管クラスへ展開する
耐薬品表を使うときは、薬品名だけでなく、濃度、温度、試験期間、評価方法、データの対象グレードを記録します。境界条件や混合液では、メーカー照会、同一条件の使用実績、クーポン浸漬、透過試験、実液試験を検討します。
構造候補は、初期費だけでなく、現地施工、検査、停止時間、漏えい検知、補修、廃棄まで比較します。たとえばフッ素樹脂ライニング鋼管は高い耐薬品性と鋼管の強度を組み合わせられますが、継手がフランジ中心になり、面間、重量、ガスケット管理、ライナー補修が制約になります。
配管クラスには、材質記号だけでなく、メーカー・製品規格、接合方式、接着剤または融着条件、温度別圧力定格、フランジ形式、ガスケット、支持上の注意、静電気仕様、検査項目、禁止事項を残します。現場が金属配管と同じ感覚で施工しないよう、設計意図を施工仕様書へ移すことが重要です。
よくある誤解と設計上の注意
耐薬品表で「○」なら使用できる
耐薬品表は材料候補を絞る入口です。圧力、長期強度、接合部、透過、応力、温度変動を含む配管システムの成立性は別に確認します。
フッ素樹脂はすべての薬品を通さない
化学的に反応しにくくても、薬液やガスが透過することがあります。PTFE、PFA、PVDFなどの種類、膜厚、温度、濃度、圧力差で透過性は変わります。
FRPはガラス繊維があるので腐食しない
流体に対する耐食性は主に樹脂と耐食層が担います。薬液が樹脂・繊維界面へ達すると剥離や強度低下が起こり得ます。積層・硬化・二次接合の品質も重要です。
ライニング鋼管は鋼管なので負圧にも強い
母管は外圧に耐えても、ライナーが内側へ座屈・剥離する場合があります。ルーズライニングか接着ライニングかを確認し、真空・急冷・蒸気洗浄を含む条件で評価します。
樹脂管は腐食しないので点検不要
変色、白化、膨れ、軟化、割れ、摩耗、クリープ変形、接合部不良など、金属とは異なる劣化があります。材料と損傷モードに合う点検項目と交換基準が必要です。
樹脂管も接地すれば静電気対策になる
絶縁性樹脂の管壁に蓄積した電荷は、金属部の接地だけでは除去できないことがあります。流体の帯電特性、流速、導電性材料、設備全体のボンディングを含む専門評価が必要です。
まとめ
樹脂・FRP・ライニング配管は、金属配管の単純な代替品ではありません。材料、構造、接合、支持、施工、検査を一つのシステムとして選びます。
PVCは剛性と施工性、CPVCはPVCより高い耐熱性、PEは柔軟性と融着管路、PPは耐薬品性と熱溶接性、フッ素樹脂は広い耐薬品性と清浄性が特徴です。ただし、いずれも温度・圧力・時間・透過・クリープ・熱膨張の制約があります。
FRP管は、流体側の耐食層と外側の強度層を分けて評価します。ライニング配管は、鋼製母管が強度、ライナーが耐食を担います。薬液浸透、熱膨張差、負圧、施工不良は、膨れ・剥離・割れの原因になります。
最後に、メーカーの最新耐薬品表と圧力―温度データ、実績・試験、施工・検査条件を確認し、管・継手・弁・接合材まで配管クラスへ落とし込みます。
