逆止弁の選び方｜形式・最低流量・閉止遅れ・逆流漏れ

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

逆止弁（チェック弁）は、順方向の差圧・流体力が閉弁力を上回ると開き、それが低下すると自重、ばね、逆差圧などによって自動閉止する弁です。ポンプ吐出配管、並列機器の合流部、高圧系と低圧系の境界などで、逆流を抑えるために使われます。

しかし、逆止弁を付けただけで逆流問題がなくなるわけではありません。弁体は順流の減速中から閉じ始める場合もありますが、着座が流れの反転に間に合わなければ、閉じ切るまでの間に逆流が生じます。弁体が着座した後も、シートの許容漏れ、異物かみ込み、低い逆差圧によって流体が通過することがあります。

逆止弁の選定では、「開き始める条件」「安定全開を保つ条件」「閉止前の逆流」「閉止後の漏れ」を分けて確認します。 形式名や配管口径だけで選ばず、最小運転流量、ポンプ停止時の過渡条件、取付姿勢、許容逆流量をメーカーへ提示することが要点です。

1. 逆止弁の四つの性能を混同しない
2. 形式によって弁体の支持方法と動き方が違う
3. 運転流量が安定全開条件を下回ると、弁体を全開に保てない
4. 閉止遅れとウォータハンマは、系統の減速度で評価する
5. 閉止前の逆流と、閉止後のシート漏れを分ける
6. 取付方向と直管条件を型式別に確認する
7. 設計・運転・保全のチェックリスト
- 設計
- 運転
- 保全
まとめ
関連記事
参考文献

1. 逆止弁の四つの性能を混同しない

逆止弁のデータシートには、似ているようで意味の異なる値が並びます。とくに、クラッキング差圧を満たしたことを「安定全開できる」と解釈しないようにします。

確認する性能	意味	設計での使い方
クラッキング差圧	弁体が弁座から離れ、開き始める差圧	開弁開始の確認。安定全開の保証ではない
最低推奨流量・安定全開流速	弁体を安定した開度、または全開位置へ保つ流量・流速。用語の定義はメーカーごとに確認する	最小運転流量、低負荷運転、並列台数変化と照合する
動的閉止特性	流れの減速に対する弁体応答と、着座時の最大逆流速度	ポンプ停止、停電、弁操作時のサージ評価に使う
シート漏れ	着座後、所定の試験流体・逆差圧で許容される漏れ	隔離要求、漏れ許容量、試験規格と照合する

規格に基づくシート試験に合格していても、実系統での閉止前逆流量やスラム性能まで保証されるわけではありません。反対に、短時間で閉じる弁でも、シート材や試験条件によっては着座後に規定量の漏れを許容します。

仕様書では四つを別項目にし、単に「逆止弁、漏れなし」と書かないことが重要です。

2. 形式によって弁体の支持方法と動き方が違う

代表的な逆止弁には、スイング式、チルチングディスク式、リフト式、デュアルプレート式があります。外観だけでなく、弁体がどのように支持され、どの方向へどの距離を動いて閉じるかを確認します。

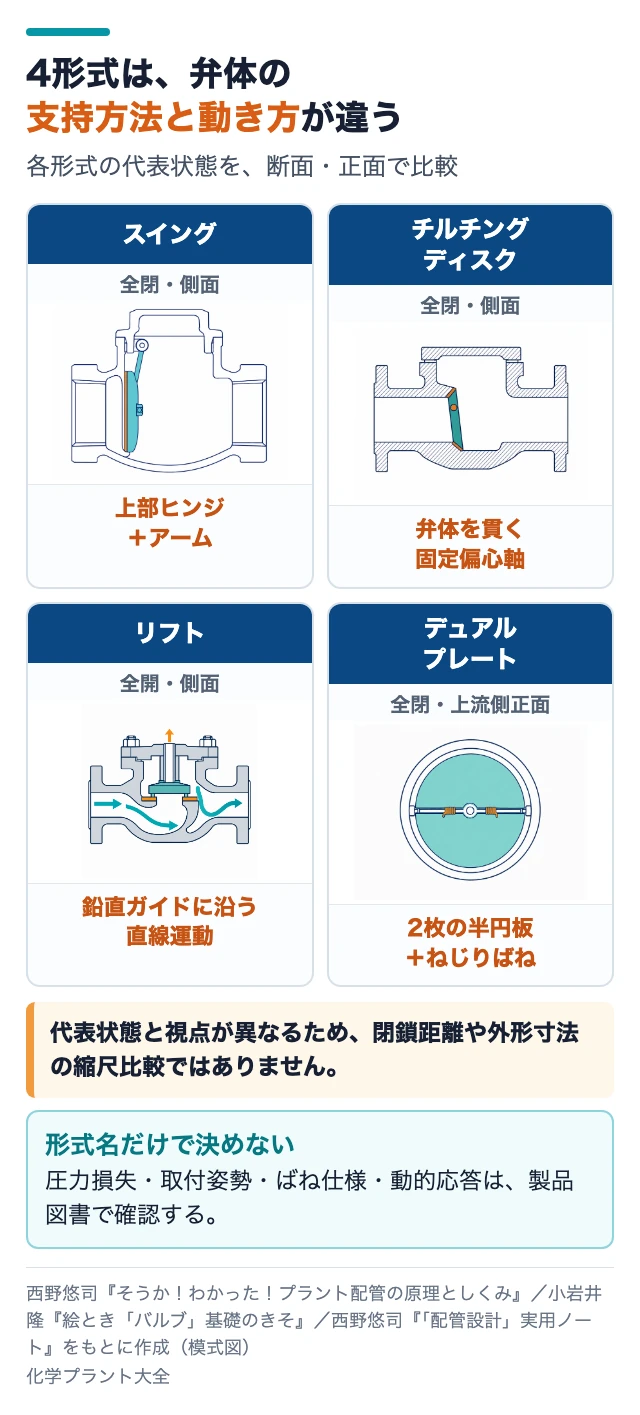

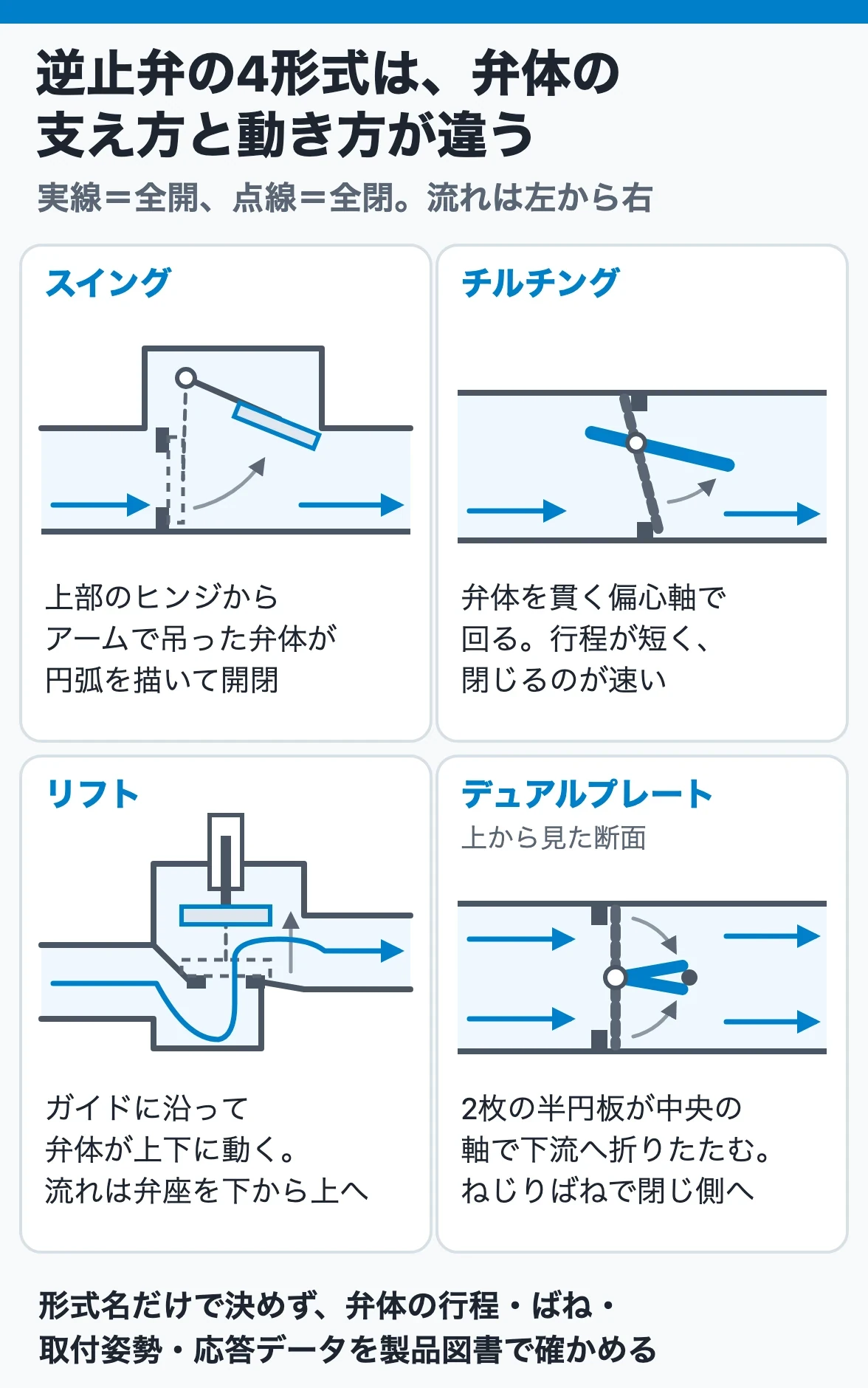

スイング、チルチングディスク、リフト、デュアルプレートの逆止弁について、弁体の支持方法と代表的な動き方を比較した図（一次資料を参考に当サイト作成）

形式	弁体の動き	特徴	主な確認点
スイング	上部ヒンジ周りの円弧運動	全開時の流路を比較的直線にしやすい	長い行程、弁体慣性、低流量時の安定性
チルチングディスク	弁体中心付近の偏心軸周りに回転	スイング式より閉鎖行程を短くできる	軸位置、姿勢、過渡応答、保守方法
リフト	案内に沿って直線移動	行程を短くしやすい	S字流路の圧力損失、ガイド摩耗、許容姿勢
デュアルプレート	二枚の半円板が中央軸周りに回転	小形・短行程にしやすく、ばね補助が多い	上流偏流、ばね仕様、取付方向、直管条件

古典的なリフト逆止弁は、弁体が上下へ直線移動するため流路が曲がり、スイング式より圧力損失が大きくなりやすい構造です。一方、軸流ノズル形やインラインばね形も弁体が直線移動しますが、流路や動的特性は古典的リフト形と同じではありません。

「リフト式」「スプリング式」という名称だけで圧力損失や無スラム性能を決めず、製品断面、弁体行程、ばね、流量係数、動的応答曲線を確認します。

3. 運転流量が安定全開条件を下回ると、弁体を全開に保てない

順流差圧がクラッキング差圧を超えると、弁体は弁座から離れます。しかし、流体力が弁体重量、ばね力、摩擦などに対して十分でなければ、弁体は全開位置まで移動しません。

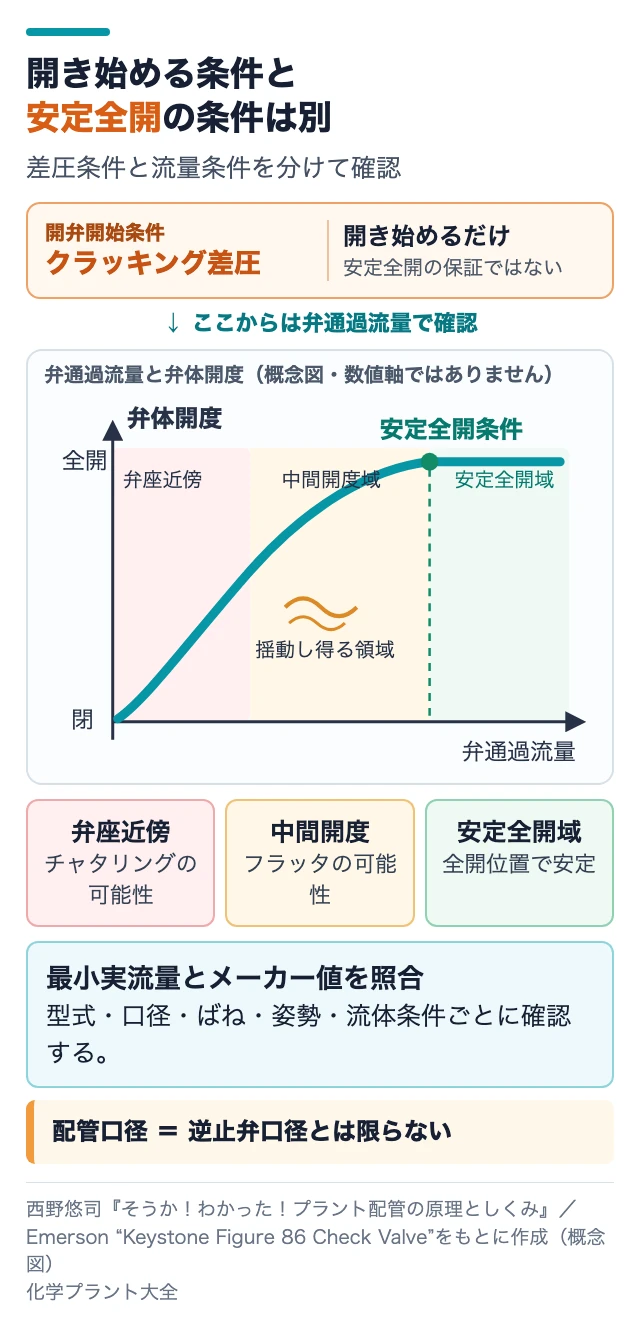

開弁開始条件であるクラッキング差圧と、弁通過流量に応じた弁座近傍・中間開度・安定全開域を分けて示した概念図（一次資料を参考に当サイト作成）

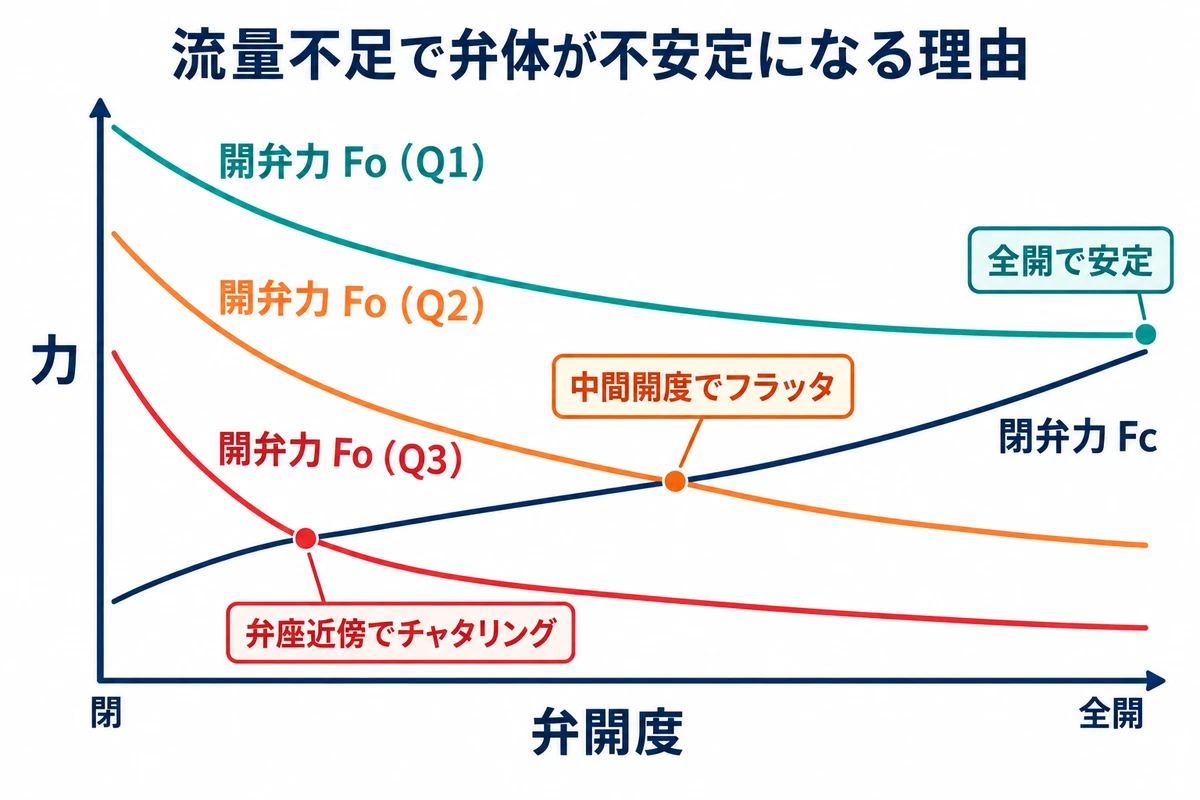

中間開度にとどまった弁体は、流量変動を受けてフラッタすることがあります。さらに流量が小さい、または脈動が大きいと、全閉近傍で弁座を断続的にたたくチャタリングが生じ得ます。別の条件では、全開近傍でストッパへ衝突する場合もあります。これらはシート、ヒンジ、ピン、ガイド、ばねを摩耗させます。この状態では、想定した全開時の流量係数を使えず、圧力損失も増えます。

圧力損失を減らそうとして配管と同じ大きな呼び径を選ぶと、弁内流速が下がり、かえって不安定になる場合があります。配管径と逆止弁口径は、必ずしも同じである必要はありません。必要に応じて弁を縮径し、その前後の圧力損失と流れの乱れを合わせて評価します。

最低流量の固定値を、すべての逆止弁へ適用してはいけません。必要な流速は、形式だけでなく、口径、弁体質量、ばね、取付姿勢、流体密度、上流の偏流で変わります。

通常流量だけでなく、起動・停止、最小負荷、並列運転の台数変化、バイパス運転を含む最小実流量を、型式別の最低推奨流量または安定全開流速と照合します。

4. 閉止遅れとウォータハンマは、系統の減速度で評価する

以下は、主に液体配管のウォータハンマを対象とした説明です。ポンプが停止しても、配管内の流れは瞬時にはゼロになりません。順流が減速し、静水頭や下流圧力によって逆転します。従来形スイング逆止弁では、弁体が閉止運動を始めていても、弁座へ到達する前に逆流が始まることがあります。

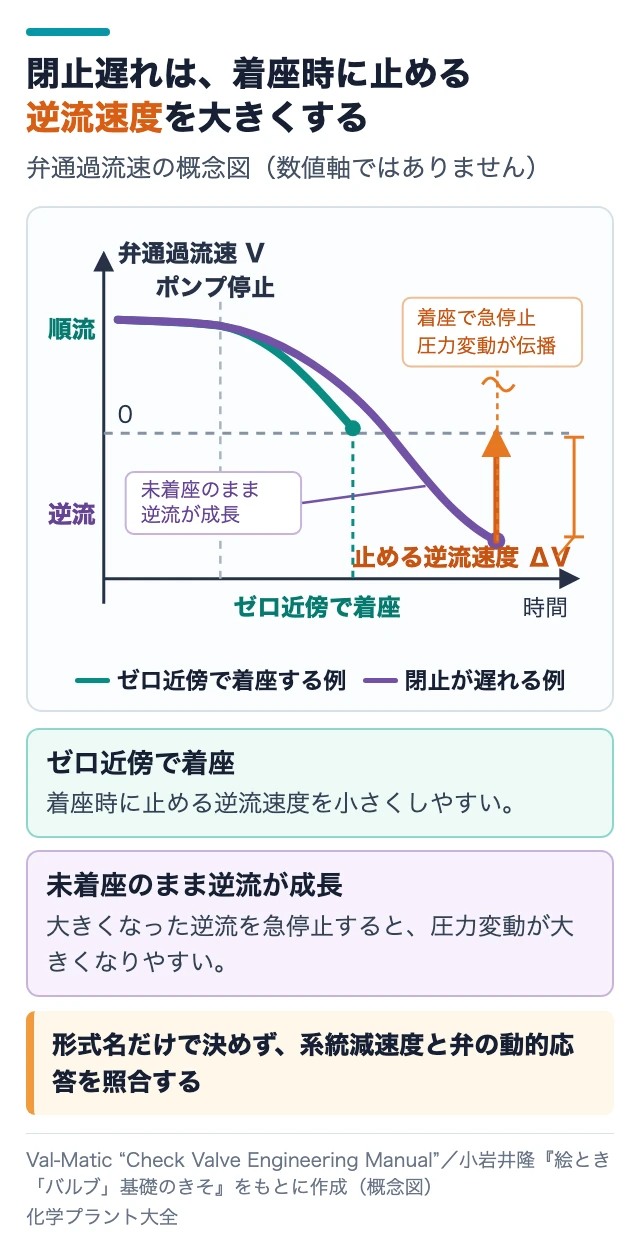

ポンプ停止後の弁通過流速を示し、ゼロ近傍で着座する場合と、未着座のまま逆流が成長してから急停止する場合を比較した概念グラフ（一次資料を参考に当サイト作成）

弁が着座すると、それまで成長した逆流が急停止します。着座部で生じた圧力変動は配管の両側へ伝わり、系統条件に応じて反射・重畳します。これが配管を振動させる逆止弁スラムの主要因です。サージ圧力は、着座時の逆流速度だけでなく、圧力波の伝播速度、閉止時間、配管弾性、境界条件にも左右されます。金属同士の着座音が小さいことだけでは、サージが小さいと判断できません。

短行程、低慣性、ばね補助の弁は、順流が減速している段階から閉じ始め、急速に逆転する系統の逆流速度を抑えやすい選択肢です。一方、長い送水管など減速度が緩やかな系統では、過渡解析とメーカー資料によって適合を確認したうえで、ダッシュポットなどにより弁動作を制御し、系統流速を意図的にゆっくり変える設計が適する場合があります。

したがって、「速く閉じるほどよい」「ゆっくり閉じるほどよい」のどちらも一般解ではありません。系統の減速度は、ポンプとモータの慣性、液柱長さ、摩擦、静水頭、並列機器、停止シーケンスで変わります。

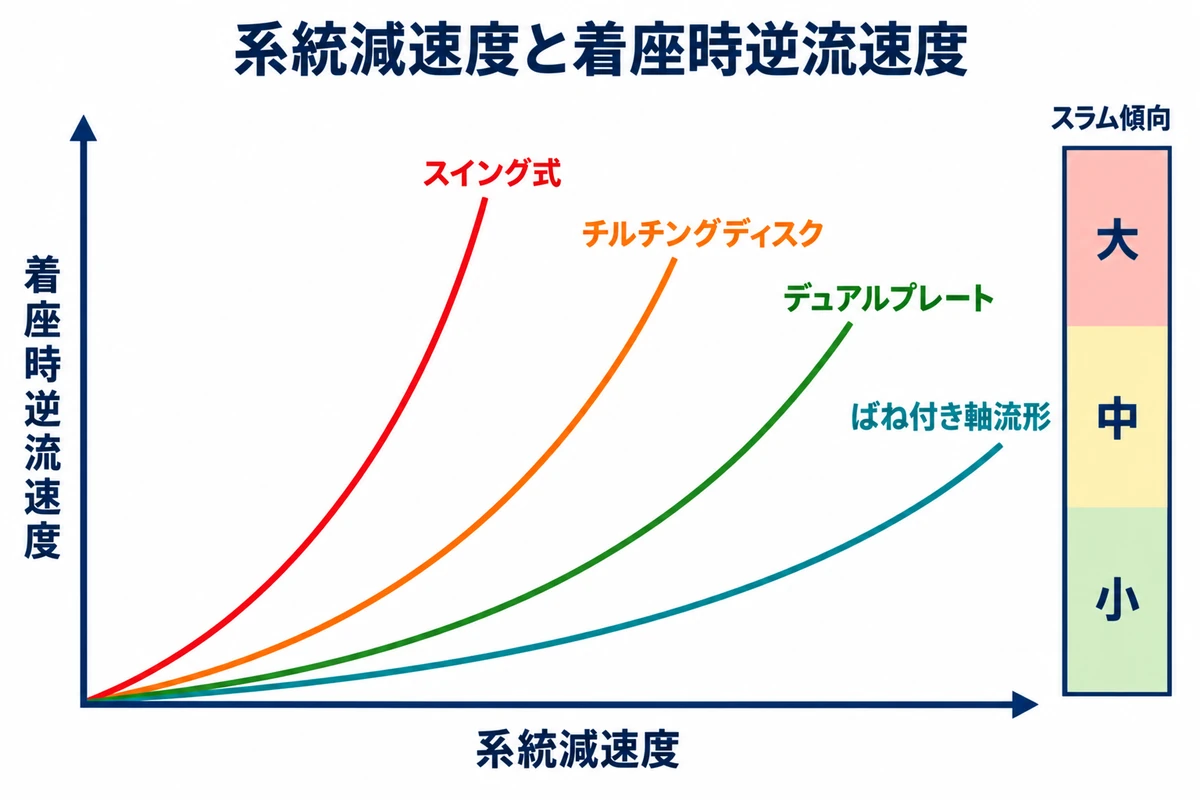

ポンプ停止時の過渡解析結果と、メーカーが示す「系統減速度―最大逆流速度」の動的応答を照合して弁形式を選びます。 重大な系統では、弁の閉止時間だけを要求値にせず、最大逆流速度、最大・最低過渡圧力、負圧、液柱分離の有無を受入条件にします。

ウォータハンマの基本と過渡解析については、ポンプ停止時のウォーターハンマー｜原因・計算・対策も参照してください。

5. 閉止前の逆流と、閉止後のシート漏れを分ける

「逆止弁から逆流した」という現象には、少なくとも二種類あります。

弁体が閉じ切る前に通過する動的な逆流
弁体が着座した後、シート面を通過する静的な漏れ

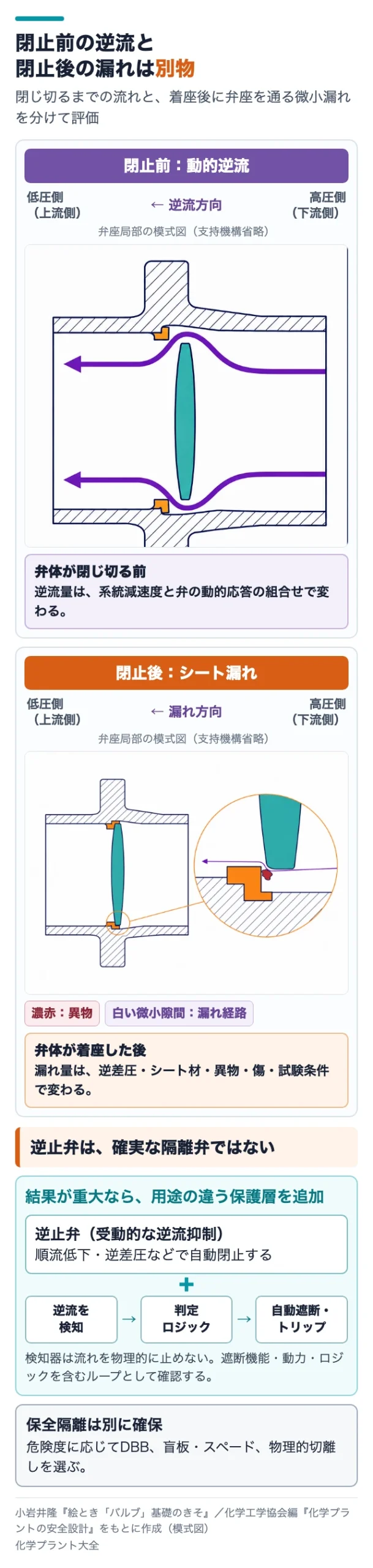

逆止弁が閉じる前の動的逆流、着座後に異物やシート傷から生じる漏れ、重大な逆流へ独立遮断弁と逆流検知を追加する考え方を比較した図（一次資料を参考に当サイト作成）

メタルシートは、所定の試験条件で一定量の漏れを許容する製品が一般的です。ソフトシートはより厳しい締切性能を得やすい一方、使用温度、薬品適合性、固形物、摩耗、火災時条件に制約があります。「気泡なし」「ゼロ漏れ」というカタログ表現も、指定された試験流体、差圧、時間、温度での性能です。長期実運転で永久に完全無漏れという意味ではありません。

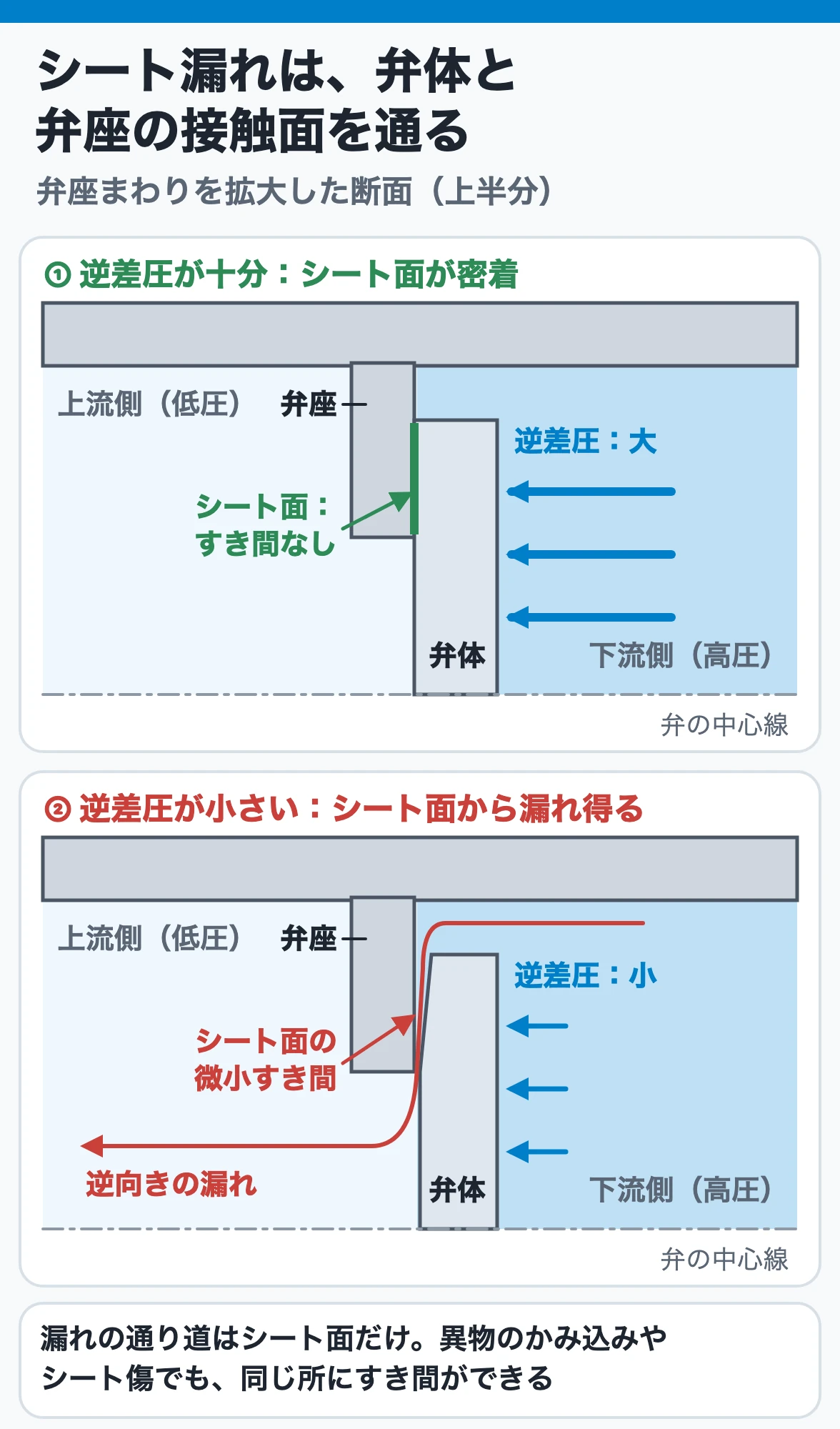

また、閉止方向へ作用する逆差圧が小さければ、弁体をシートへ押し付ける力が不足する構造があります。ばね予荷重やシート設計によって低い逆差圧でも締切性能を持つ製品もあるため、最低試験差圧を型式別に確認します。異物のかみ込み、シート傷、ヒンジやガイドの固着、腐食、逆向き取付も漏れの原因です。

高圧ガスの逆流、反応性流体の混合、機器の逆転、タンクの過充填など、結果が重大な系統では、逆止弁一台を唯一の保護層にしてはいけません。

運転上の保護には逆流検知、自動遮断、ポンプトリップ、インターロックを組み合わせ、保全隔離は危険度に応じてDBB、盲板・スペード、物理的切離しなどの確実な方法を選びます。逆止弁の下流だから安全と判断せず、ゼロエネルギー、脱圧、排液、ガス検知を確認してから作業します。

6. 取付方向と直管条件を型式別に確認する

逆止弁は、弁箱の流れ矢印を順流方向へ合わせます。それだけでなく、弁体の自重、ヒンジ軸、案内軸、ばねが正しく働く姿勢で取り付ける必要があります。

古典的なリフト逆止弁は、水平配管で弁体が鉛直に上下する姿勢を基本とする製品が多くあります。スイング式を鉛直上向き流れへ使える製品もありますが、ヒンジ軸の向きと全閉復帰を確認します。鉛直下向き流れは、自重が閉止を助けないため、対応できない製品があります。ばね式でも、姿勢に応じたばねが必要な場合があります。

エルボ、ティー、ポンプ吐出口の直後では、偏流、旋回流、速度分布の片寄りが弁体を不安定にすることがあります。とくにデュアルプレートやウエハ形では、上流側の直管長、ヒンジ軸とエルボ面の関係、整流条件をメーカー図書で確認します。

「水平・鉛直対応」というカタログ表現だけで判断せず、流れ方向、弁軸姿勢、ばね仕様、上流直管長を製品型式ごとの取扱説明書（IOM）と外形図で確認します。
