P&IDに描かれた一本の線は、現物の配管ルートを表しているわけではありません。

その線が表すのは、どの機器とどの機器を接続し、どこに弁や計器を置き、どのように運転・制御するかという「機能」です。実際の高さ、曲がり方、支持位置、溶接位置、保全空間は別の図面・資料で決めます。

これらの資料をつなぐ鍵がライン番号です。

まず結論:P&IDは機能、ライン番号は情報の検索キー

P&IDから直接読み取れる代表的な情報は、次のとおりです。

  • 機器と配管の接続関係
  • 流れ方向
  • 弁、計器、制御ループの意図
  • 分岐、合流、バイパス、ベント、ドレン
  • ライン番号
  • 仕様が変わる境界

一方、通常はP&IDだけでは次を決められません。

  • 実際の配管ルートと高さ
  • エルボの具体的な位置と個数
  • 支持形式と支持位置
  • 溶接位置とスプール分割
  • 詳細寸法
  • 操作・点検・分解の空間

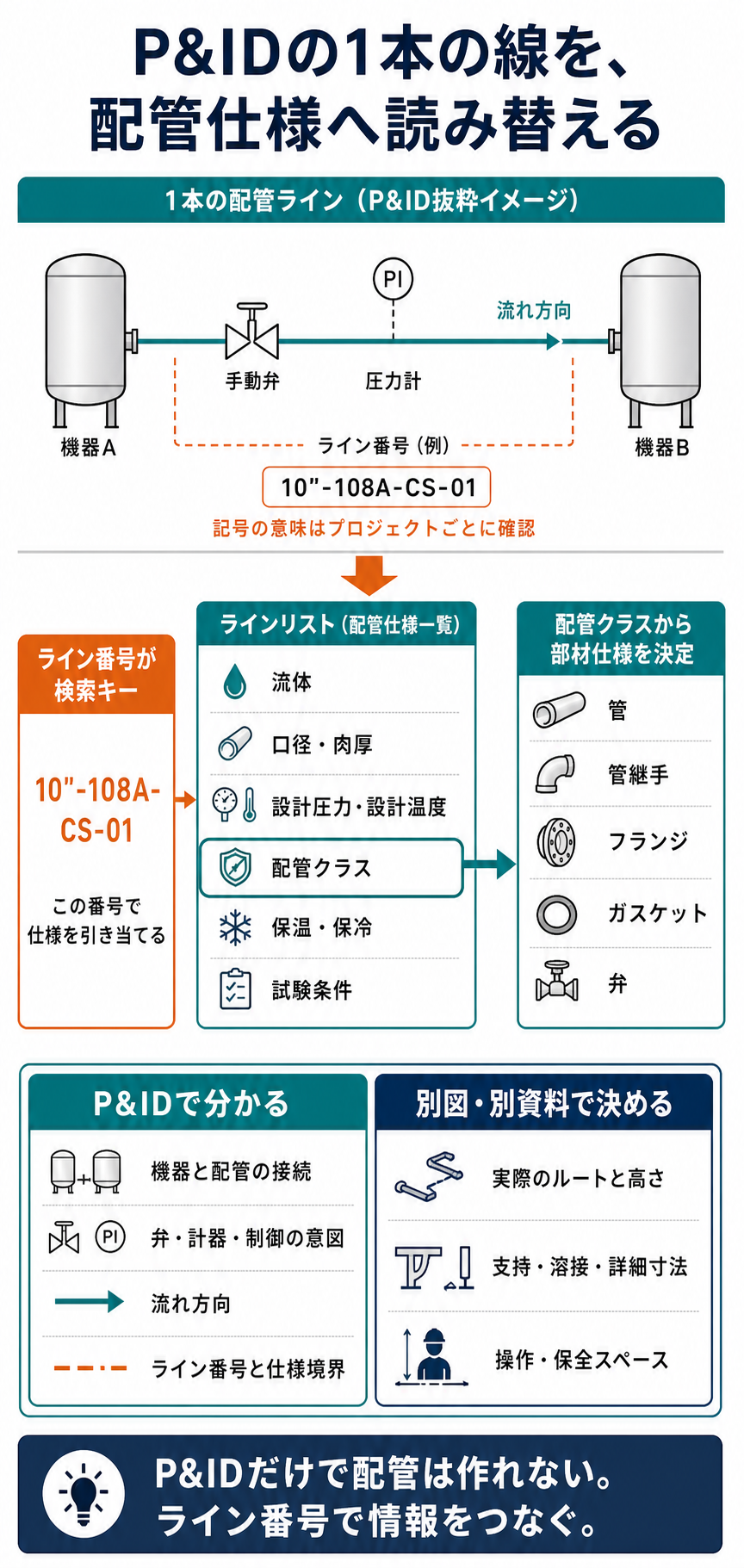

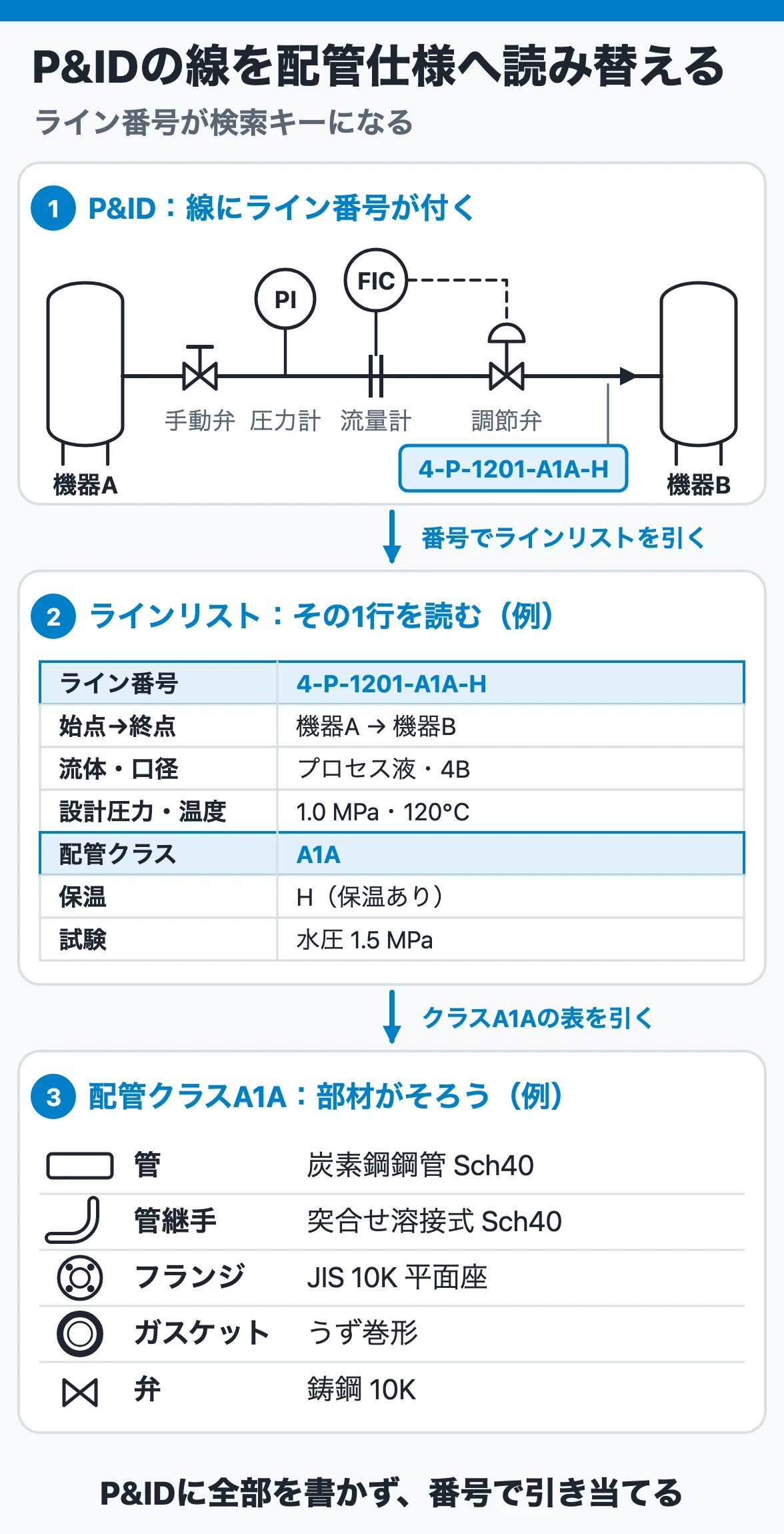

P&ID上の配管ラインをライン番号でラインリストへ照合し、配管クラスから管、継手、フランジ、ガスケット、弁の仕様を決める流れ
P&IDからライン番号を手掛かりに、ラインリスト・配管クラス・部品仕様へ情報を追う流れ(一次資料を参考に当サイト作成)

図中のライン番号は説明用の例です。ライン番号の構成と記号の意味は、会社・プラント・プロジェクトごとに異なります。過去案件の読み方を新しい案件へそのまま当てはめず、必ず当該案件の凡例や設計基準を確認してください。

P&IDとは何か

P&IDは、Piping and Instrumentation Diagramの略称です。日本語では配管計装図、配管・計装線図などと呼ばれます。

P&IDは、プロセスフローを具体的なプラント仕様へ展開するための中心資料です。主要機器、配管、弁、計器、制御、ベント、ドレンなどを、定められた記号と線で表します。

配管担当だけでなく、プロセス、機器、計装、電気、運転、保全、安全の各担当が同じ図を見て検討します。そのためP&IDは「配管図」というより、プラント機能の共通言語に近い資料です。

P&IDの線は実際のルートではない

初学者が最も誤解しやすい点です。

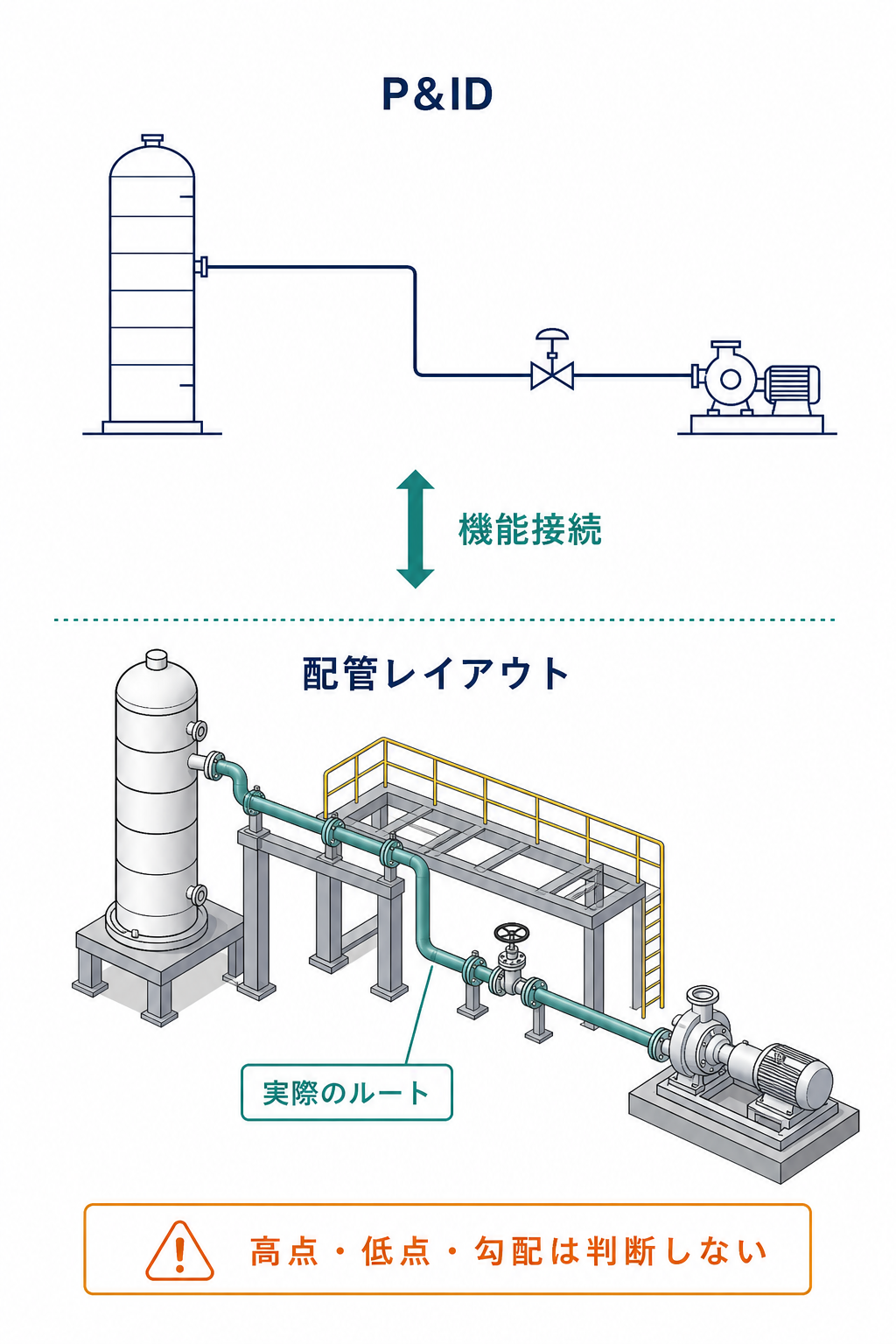

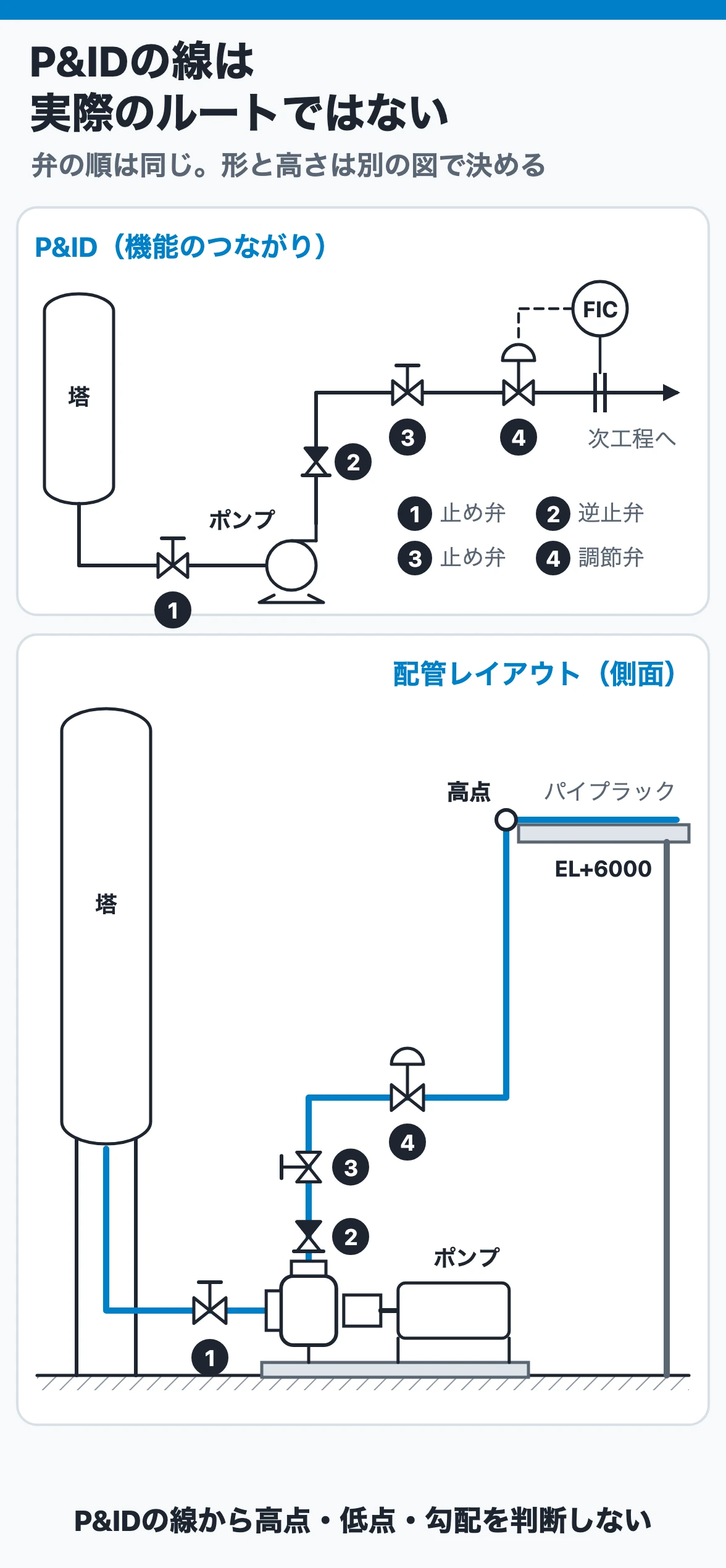

P&IDの機能接続と、架構や高さを考慮した実際の配管ルートを比較した図
P&IDは機能接続を示し、実際の高さ・低点・勾配・ルートは別の図面で決める(一次資料を参考に当サイト作成)

P&ID上で線が上へ曲がっていても、実際の配管が上へ立ち上がるとは限りません。線の曲がりは、記号を読みやすく配置するための作図上の都合である場合があります。

実際のルートは、配管レイアウト図や3Dモデルで決めます。製作形状と寸法はアイソメ図へ、支持方法はサポート図へ展開されます。

したがって、P&IDを見て現場配管の高点、低点、勾配、干渉を判断してはいけません。ただし、プロセス上必要なベント、ドレン、液封、勾配などの要求は、P&IDや設計注記から配管レイアウトへ確実に引き継ぐ必要があります。

ライン番号は何をしているのか

プラントには多数の配管があります。一本ごとに文章で説明すると、図面と仕様の対応が分からなくなります。そこで各ラインへ識別番号を付け、別資料の情報と結び付けます。

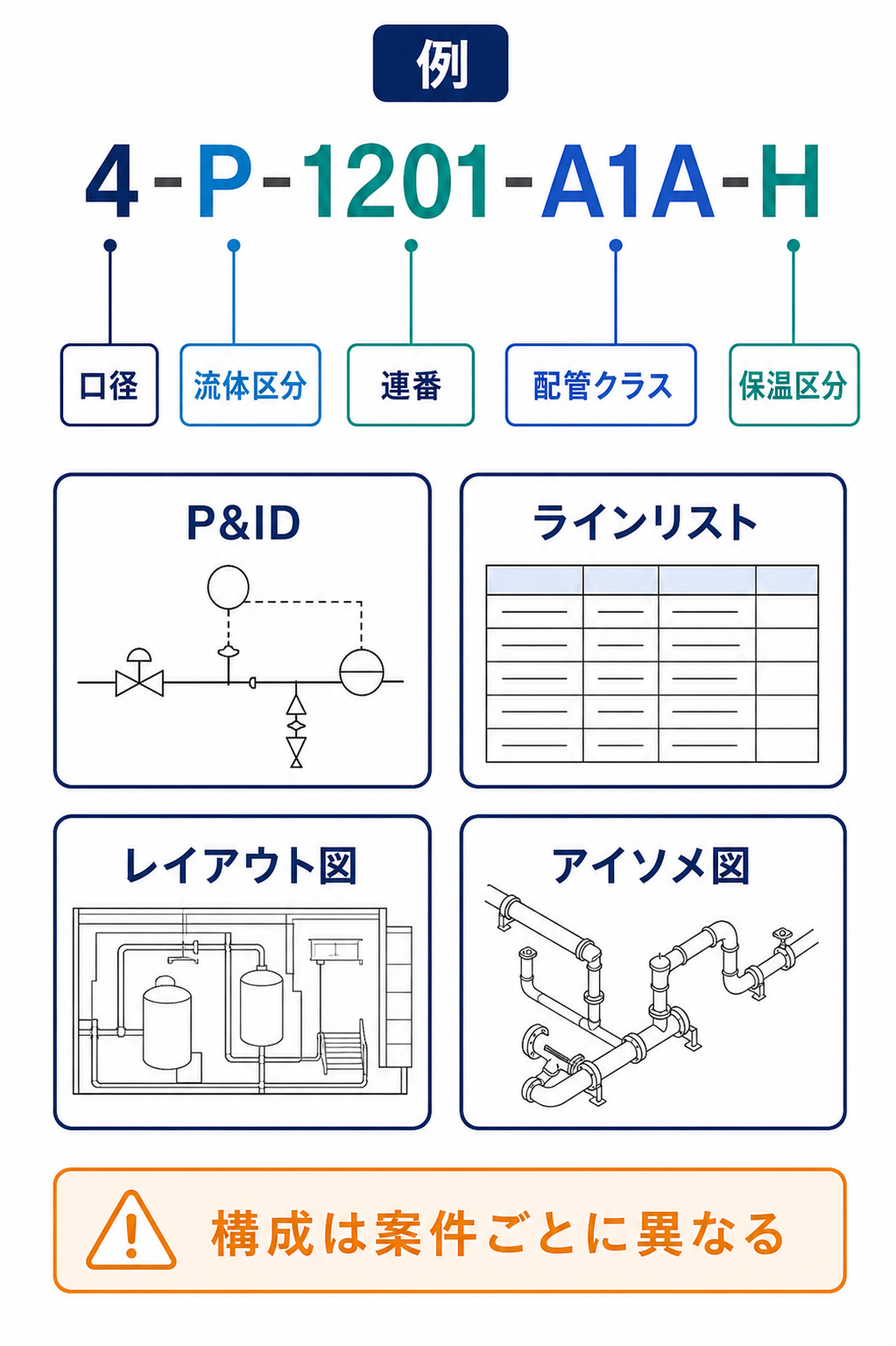

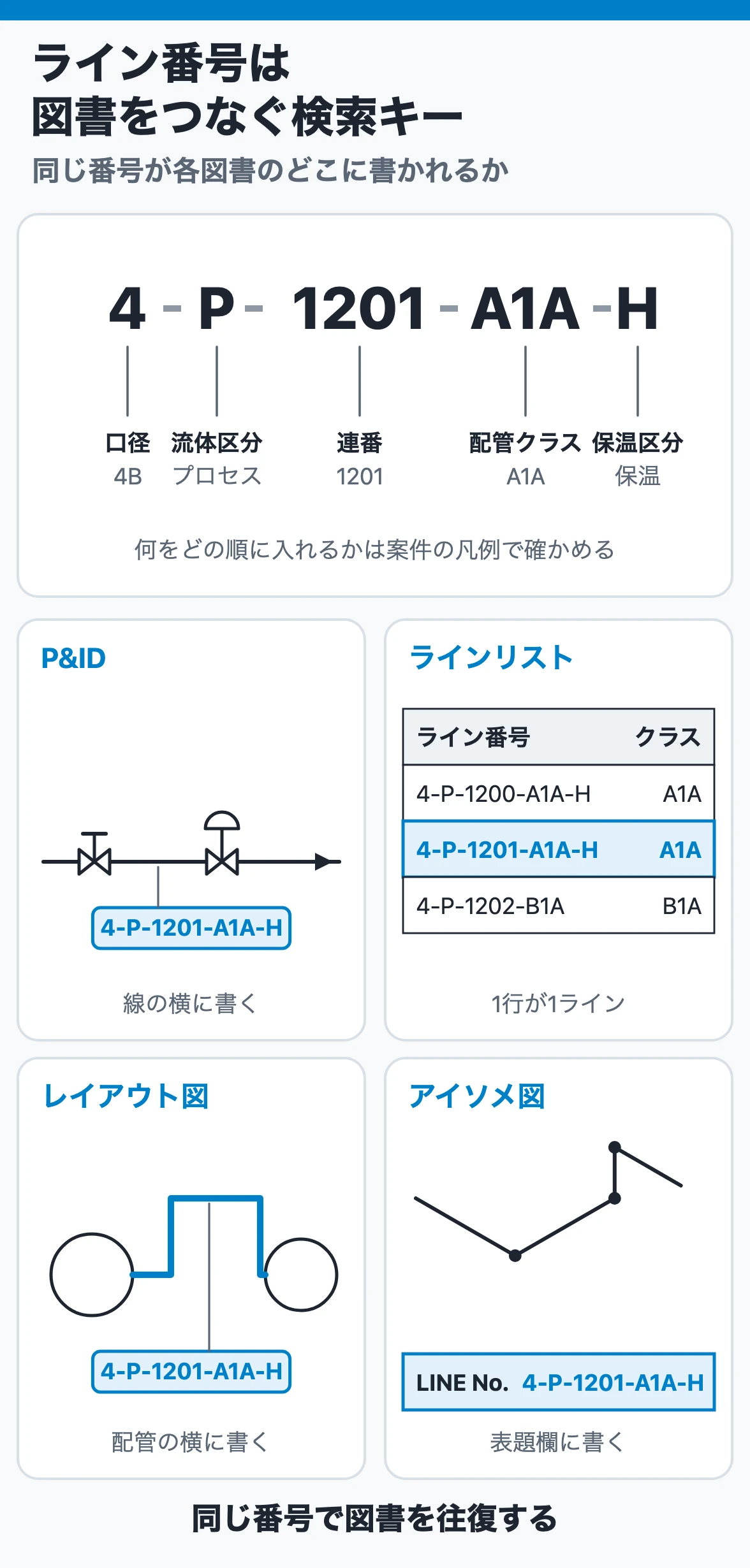

ライン番号の例を口径、流体区分、連番、配管クラス、保温区分に分解し関連図書との対応を示した図
ライン番号は関連図書を横断する検索キーになる。構成は案件ごとの凡例で確認する(一次資料を参考に当サイト作成)

ライン番号は、次のような場面で検索キーになります。

  • P&ID上の配管をラインリストで探す
  • 設計圧力・設計温度を確認する
  • 配管クラスを確認する
  • レイアウト図やアイソメ図で同じ配管を追う
  • 試験パッケージやラインチェック対象を特定する
  • 改造や不具合の履歴を特定する

ライン番号に口径、流体区分、連番、配管クラス、保温区分などを含める方式もあります。ただし、何をどの順で含めるかは普遍的な規則ではありません。凡例を読まずに記号を推測しないことが重要です。

ラインリストで確認する情報

ラインリストは、ライン番号ごとに配管の設計情報をまとめた一覧です。一般に次のような情報を管理します。

  • 始点と終点
  • 流体またはサービス
  • 口径、肉厚またはスケジュール
  • 設計圧力、設計温度
  • 運転圧力、運転温度
  • 配管クラス
  • 保温・保冷の有無と目的
  • 試験条件
  • 必要に応じて塗装、トレース、洗浄区分など

項目名や管理範囲は案件ごとに異なります。

ラインリストの役割は、P&IDへすべての仕様を書き込むことではありません。P&IDを読みやすく保ちながら、ライン番号を通して詳細仕様を管理することです。

配管クラスで部品仕様をそろえる

配管クラスは、一定の設計条件に対して使用できる配管部品の組合せを標準化したものです。

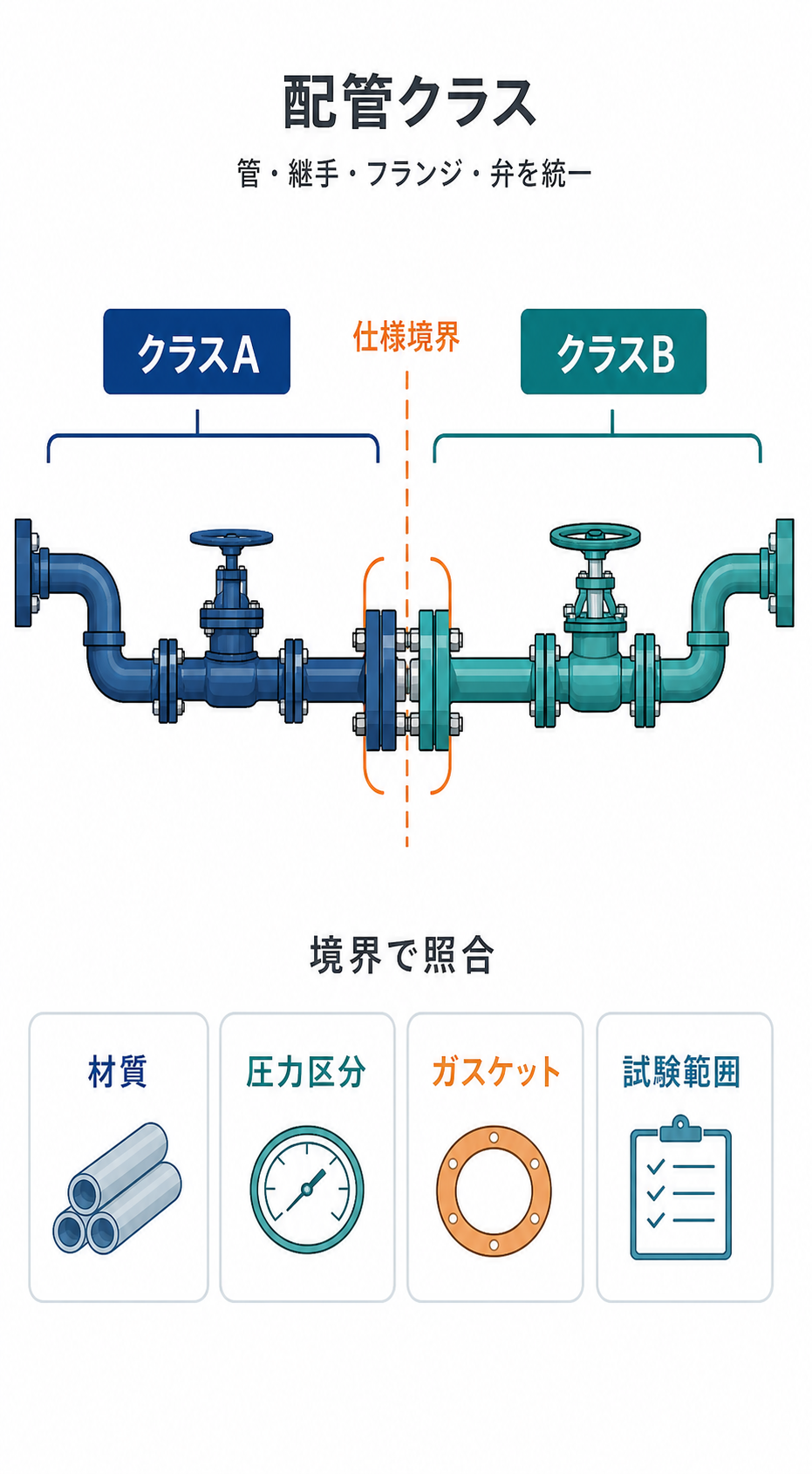

配管クラスAとBがフランジの仕様境界で切り替わり、材質・圧力区分・ガスケット・試験範囲を照合する図
仕様境界では、配管クラスと材質・圧力区分・ガスケット・試験範囲を照合する(一次資料を参考に当サイト作成)

配管クラスから、代表的には次を確認します。

  • 管の材質と肉厚
  • 管継手の材質、肉厚、接続方式
  • フランジの材質、形式、圧力区分
  • ガスケットの形式と材質
  • ボルト・ナット
  • 弁の本体材質、形式、端接続など

これにより、ラインごとに管、継手、フランジ、弁の仕様を一から記述する作業を減らし、同じ条件で部品仕様を統一できます。

ただし、同じ配管クラス内でも、口径範囲、部品形式、例外、分岐方法などに制約があります。クラス記号だけを見て判断せず、配管材料仕様書の本文と注記を確認します。

仕様境界を見落とさない

一本に見える配管でも、途中で仕様が変わることがあります。この境界をスペックブレーク、クラスブレークなどと呼ぶことがあります。

仕様が変わる理由には、次のようなものがあります。

  • 設計圧力・設計温度が変わる
  • 流体条件や腐食環境が変わる
  • 機器側と配管側で適用仕様が異なる
  • ライニング、保温、トレースなどの要求が変わる
  • 法規や設備区分の境界になる

境界では、異なる材質の接続、フランジレーティング、ガスケット、溶接材料、試験範囲などの不整合が起きやすくなります。

P&ID、ラインリスト、配管クラス、機器ノズル仕様を横断して確認します。

P&IDを読む手順

1. 対象ラインの始点と終点を確認する

どの機器、ヘッダー、既設タイインから始まり、どこへ入るのかを追います。途中で別ページへ続く場合は、接続先番号を追跡します。

2. 流れ方向と運転状態を確認する

矢印だけでなく、ポンプ、逆止弁、調節弁、圧力差などから実際の流れを考えます。起動・停止・バイパス使用時に流れが変わる場合もあります。

3. 分岐、バイパス、ベント、ドレンを追う

主配管だけでなく、小口径配管も確認します。閉塞、液封、誤操作、逆流の原因は枝管側にあることがあります。

4. 弁と計器の役割を確認する

隔離、調整、逆流防止、緊急遮断などの役割を読みます。計器は何を測り、どの弁や機器へ信号を送るのかを追います。

5. ライン番号をラインリストで照合する

設計・運転条件、口径、配管クラス、保温、試験条件を確認します。P&IDとラインリストで値や改訂が一致しない場合は、勝手にどちらかを正とせず確認します。

6. 配管クラスと例外を確認する

管、継手、フランジ、ガスケット、弁などの仕様を確認します。口径範囲や注記も読みます。

7. レイアウト図・アイソメ図で現物へつなぐ

実際のルート、高さ、勾配、支持、操作空間、製作寸法を確認します。同じライン番号を使って図面間を往復します。

よくある読み違い

線の形を実際のルートと思う

P&IDは機能図です。高点・低点・立上がりはレイアウト図で確認します。

ライン番号の記号を経験で決めつける

同じ文字でも案件により意味が異なります。凡例と設計基準を確認します。

配管クラスだけで全仕様が分かると思う

ライン固有の設計条件、保温、トレース、洗浄、試験、例外は別項目にある場合があります。

P&IDの改訂だけを見て現物も更新されたと思う

改造では、P&ID、ラインリスト、レイアウト、アイソメ、3Dモデル、試験記録、現物の更新時期がずれることがあります。改訂状態を確認します。

小口径配管を軽視する

ベント、ドレン、バイパス、サンプル、計器導圧などは、詰まり、漏れ、誤操作、残圧の原因になります。

設計ノート:変更管理とP&ID

P&IDの変更は、単なる作図変更ではありません。

弁の追加、ライン接続の変更、設定値の変更などは、配管仕様、操作手順、インターロック、試験範囲、危険性評価へ影響します。変更理由、影響範囲、承認、施工、試験、図書更新を一つの流れで管理します。

現場で先に配管を変更し、後から図面を直す運用が常態化すると、緊急時に正しい隔離範囲を判断できなくなります。

設計レビューで聞く5つの質問

  1. P&ID、ラインリスト、配管クラスの改訂番号はそろっているか
  2. ライン番号の意味を当該案件の凡例で確認したか
  3. 仕様境界の位置と接続部品は整合しているか
  4. 起動停止、バイパス、ベント、ドレン時の流れを追ったか
  5. P&IDの要求がレイアウト図、アイソメ図、サポート図へ反映されたか

製造・保全で確認する5点

  1. 現物のライン番号表示とP&IDが一致するか
  2. 弁の通常位置、流れ方向、隔離範囲を説明できるか
  3. 図面にない仮設、バイパス、閉止板、改造が残っていないか
  4. 計器・導圧配管・サンプル配管を含めて追跡できるか
  5. 最新図面を現場で参照できるか

まとめ

P&IDは、機器、配管、弁、計器、制御を機能として表す図面です。実際の配管ルートや支持、詳細寸法を直接表す図面ではありません。

ライン番号を検索キーとしてラインリストへ進み、配管クラスから部品仕様を確認し、レイアウト図やアイソメ図で現物へつなぎます。P&IDを一枚だけ読むのではなく、関連資料を往復することが配管設計・運転・保全の基本です。
