配管の接続方法は、単に「つながればよい」という話ではありません。接続部には、耐圧・気密性・分解のしやすさ・施工性・検査性が集中します。どの方式を選ぶかは、運転中に漏れないことと、停止時に保全できることをどう両立させるかを決める作業です。
この記事では、化学プラントで使う接続方法を溶接・フランジ・ねじ込みの3つに整理し、初学者が選定の筋道をつかめるところから、設計者が確認すべき開先、ガスケット、分解点まで説明します。
1. 接続方法は「漏れにくさ」と「外しやすさ」で整理する

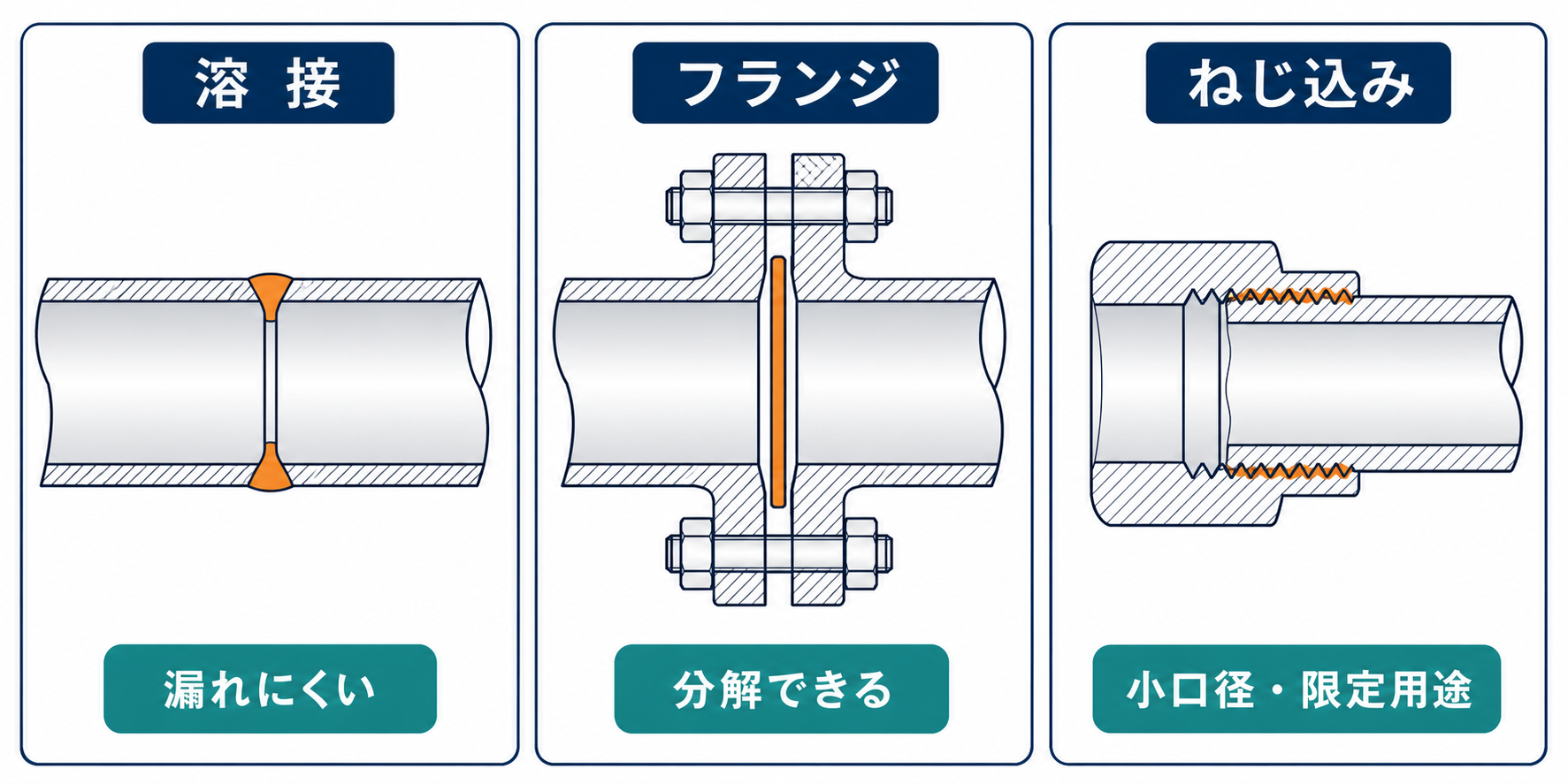

管と管、管と管継手、管と機器ノズルをつなぐ方法は、大きく溶接、フランジ、ねじ込みに分けられます。

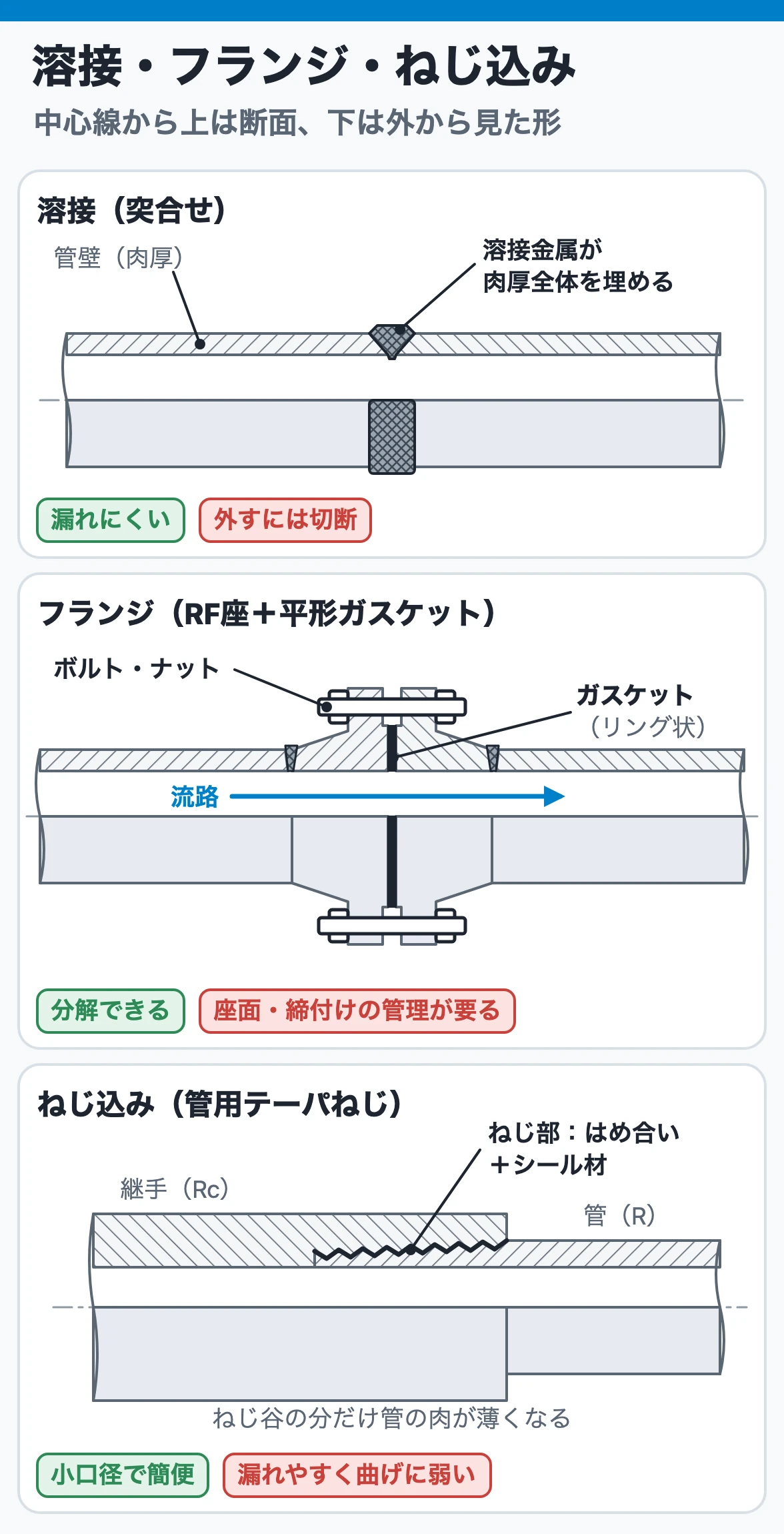

溶接は母材同士を一体化するため、適切に施工・検査されれば高い信頼性が得られます。ただし、取り外すには切断が必要です。フランジはボルト、ナット、ガスケットで接合するため分解できますが、ガスケット座面、締付け、熱サイクルなど管理項目が増えます。ねじ込みは小口径を簡便に施工できますが、ねじ谷による有効肉厚の減少やシール材への依存があり、プラント配管では適用範囲を限定します。
| 接続方法 | 漏れにくさ | 分解 | 主な使いどころ | 主な設計・施工上の注意 |
|---|---|---|---|---|
| 溶接 | 高い | 切断が必要 | 連続運転、高温・高圧、危険流体を含む一般プロセス配管 | 材料、溶接施工要領、開先、溶込み、非破壊検査 |
| フランジ | 管理状態に左右される | 可能 | 機器、バルブ、ストレーナなど保全で外す箇所 | 形式、圧力温度定格、ガスケット、ボルト締付け、芯ずれ |
| ねじ込み | 適用範囲内で使用 | 可能 | 主に小口径の補助配管、計装接続など | ねじ規格、シール材、肉厚、振動、熱サイクル |
接続方法の選定では「フランジを減らせばよい」「全部溶接すればよい」と一方向に決めません。通常運転で開放しない区間は溶接を基本にし、定期的に外す部品の境界へ必要なフランジを置く、という考え方が出発点です。
2. 溶接接続｜突合せ溶接と差込み溶接を使い分ける

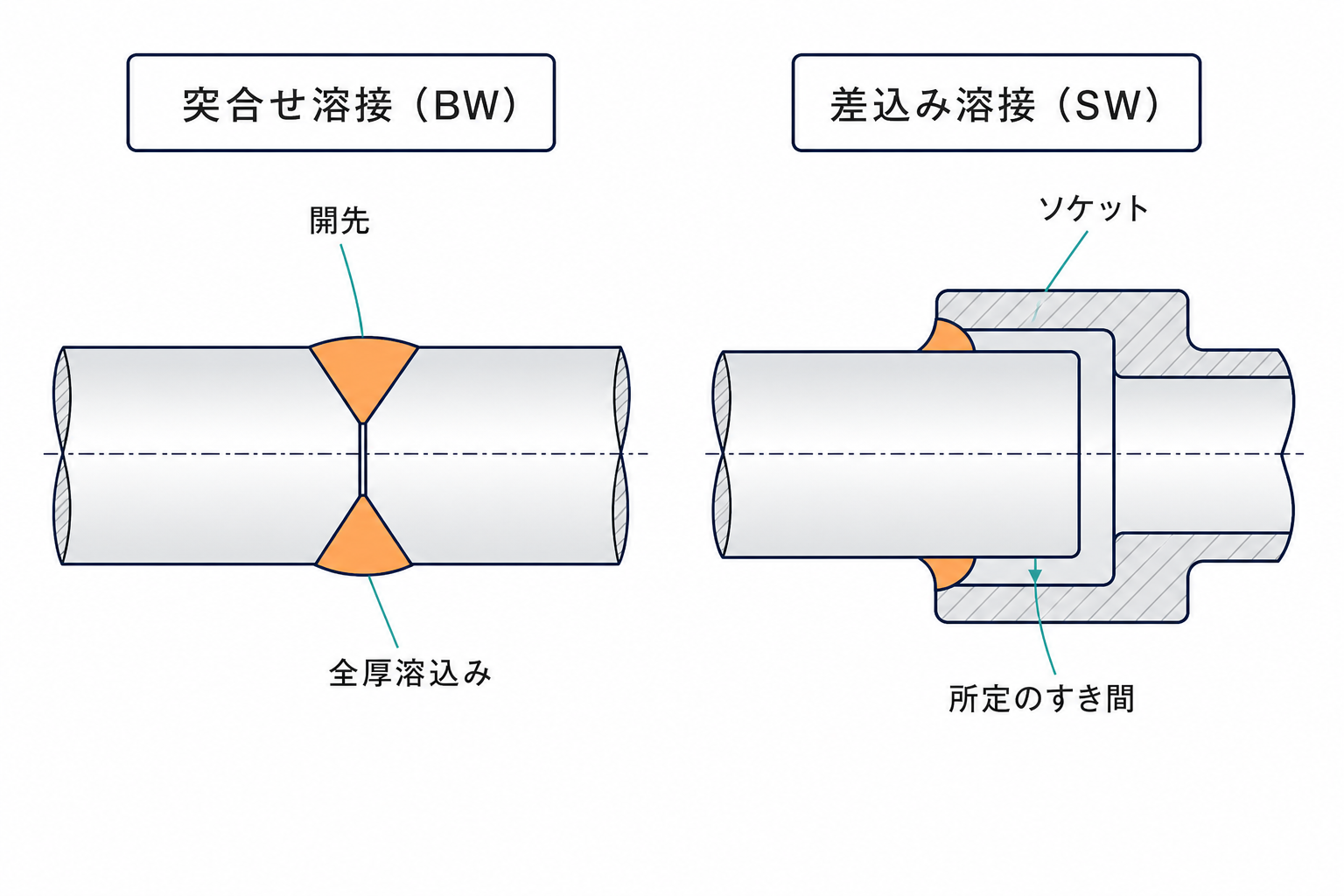

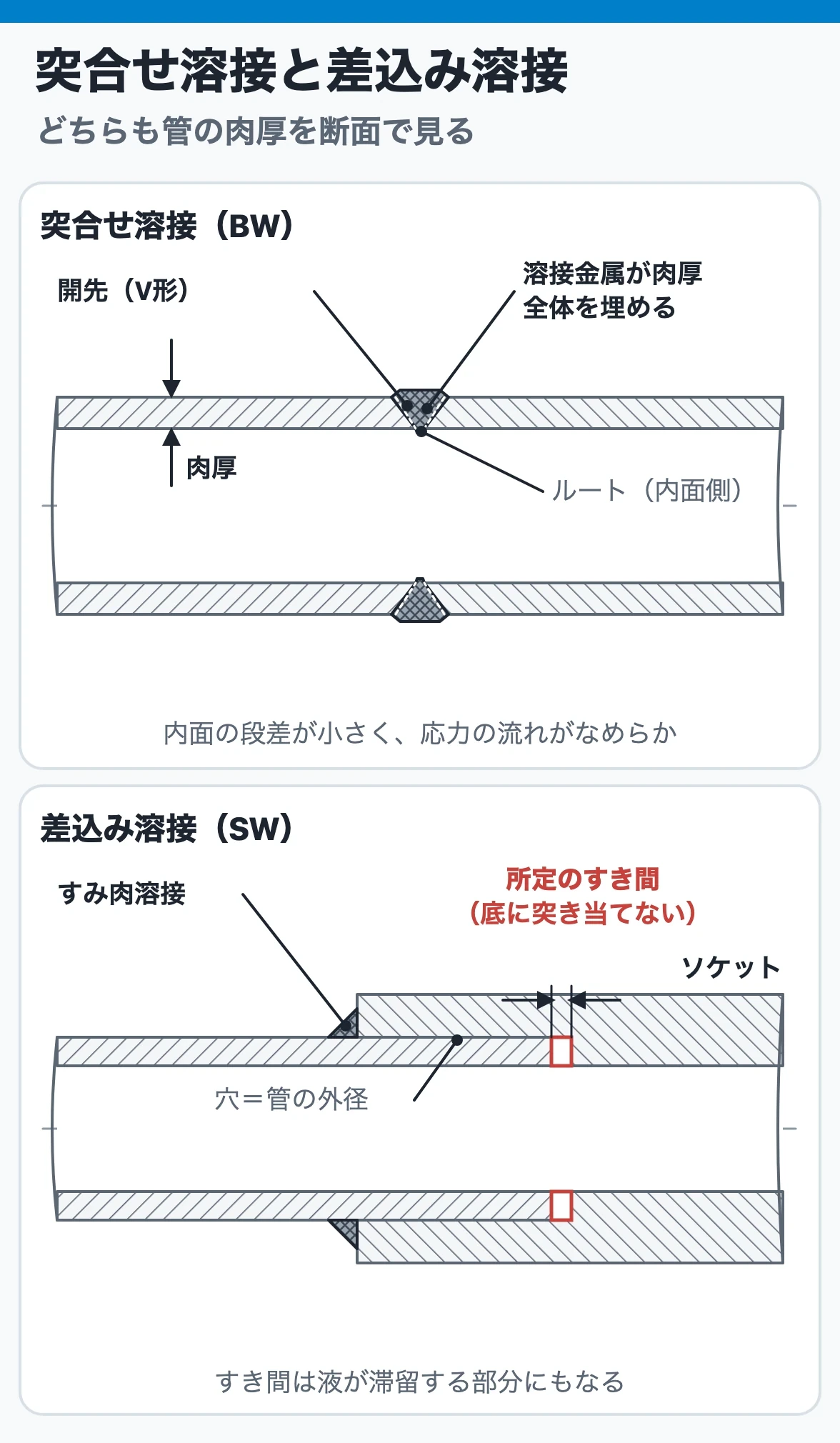

配管で代表的な溶接継手は、突合せ溶接（BW）と差込み溶接（SW）です。
突合せ溶接は、管端に開先を設けて端面同士を合わせ、管の全肉厚へ溶け込ませます。内面の段差を小さくでき、応力の流れも比較的滑らかです。『プラント配管の原理としくみ』と『絵とき「配管技術」基礎のきそ』では、一般的な目安として50Aまたは65A以上を突合せ溶接、それより小さい径を差込み溶接と説明しています。ただし、実際の境界は配管クラス、会社標準、流体条件、適用規格で決めます。
差込み溶接は、管をソケットへ差し込み、外周をすみ肉溶接します。小口径で位置決めしやすく、開先加工を簡略化できます。一方、ソケット底との間には所定のすき間を確保しなければなりません。突き当てたまま溶接すると、熱膨張や溶接収縮による応力を招きます。また、ソケット内部のすき間は滞留部となるため、清浄性が重要な流体や腐食性流体では採否を慎重に判断します。
突合せ溶接で内径合わせが必要な理由
呼び径が同じでも、スケジュールや部品種類が変われば内径は一致しません。内面段差が大きいと、局部的な乱れ、滞留、エロージョン、溶接ルート部の不健全につながります。異肉厚を接続するときは、適用規格と製作標準に従い、内面のテーパ加工やトランジションピースを検討します。
「外径が合っているから溶接できる」だけでは不十分です。設計者は、外形だけでなく、呼び厚さ、公差、腐れ代、ライニングの有無まで含めて接続断面を確認します。
3. フランジ接続｜分解点をどこに置くかを設計する

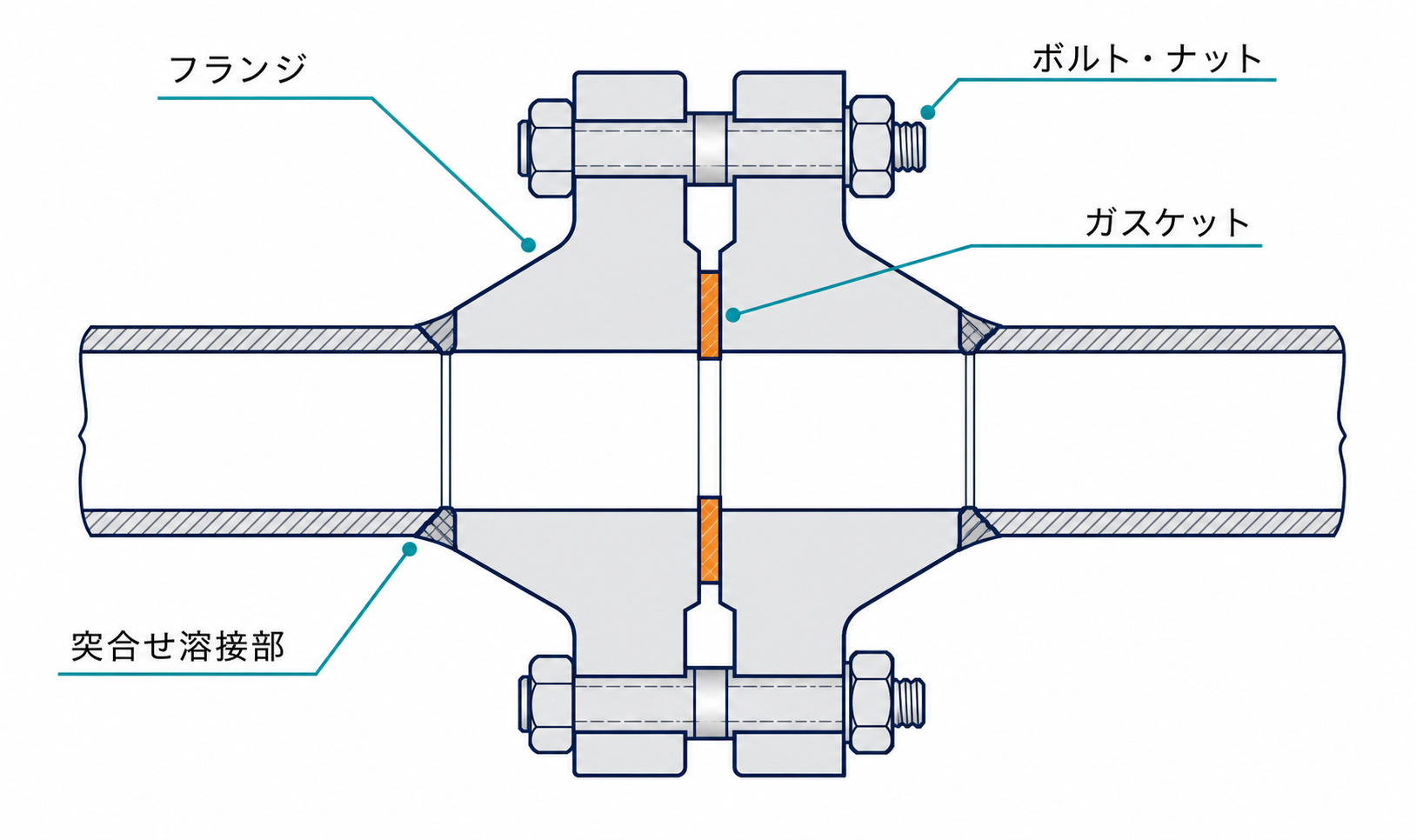

フランジは、配管と機器ノズル、バルブ、ストレーナ、計器など、点検・交換のため着脱が必要な場所に使います。フランジ接続は便利ですが、接合面を1組増やすたびに、ガスケット、ボルト、座面、芯合わせという管理対象も増えます。
代表的な形式には、溶接ネック、スリップオン、ソケット溶接、ラップジョイント、閉止フランジがあります。
- 溶接ネック：ハブから管へ断面が滑らかにつながり、突合せ溶接する。高い圧力、温度、繰返し荷重を受ける配管で使われる。
- スリップオン：管を差し込んですみ肉溶接する。施工しやすいが、適用範囲は配管仕様で確認する。
- ソケット溶接：小口径配管に使う。ソケット部の構造上、すき間と滞留に注意する。
- ラップジョイント：スタブエンドと遊合フランジを組み合わせる。高価な耐食材を流体接触部へ限定しやすく、ボルト穴合わせもしやすい。
- 閉止フランジ：配管端を閉止する。将来接続や点検口に使う場合でも、内圧荷重と取り扱いを考える。
密封性は、単純にガスケット面積の大きさでは決まりません。必要なガスケット面圧を得て、運転中も維持することが重要です。フランジ形式、座面、ガスケット材質・形状、ボルト材質、締付け方法は一つの接合系として扱います。
フランジを置く位置のチェック
フランジは、ボルトを抜ける空間、スパナや締付け工具を動かせる空間、部品を引き抜く空間がなければ分解できません。図面上で接続できても、保温材、架台、隣接配管が干渉すると保全不能になります。
また、ポンプや圧縮機のノズルへ配管の芯ずれをボルトで無理に寄せてはいけません。フランジは配管を矯正する器具ではなく、合っている接合面を所定の締付けで密封する部品です。
4. ねじ込み接続｜小口径でも無条件には使わない
ねじ込み継手には、管用テーパねじと管用平行ねじがあります。管用テーパねじは、ねじのはめ合いとシール材を組み合わせて気密性を得ます。管用平行ねじは、プラグなどでパッキンを圧縮する構造に使われます。両者は密封の考え方が異なるため、形が似ていても混用できません。
ねじ込み部では、ねじを切るために有効肉厚が減ります。さらに、繰返し振動や温度変化を受けると、ねじ部とシール材へ負担が集中します。『プラント配管の原理としくみ』も、ねじ込み継手は漏れやすく曲げに弱いことから、プラント配管では限られた場所に使うと説明しています。
したがって「小口径だからねじ込み」とは決めません。少なくとも次を確認します。
- 流体の毒性、可燃性、腐食性と、漏えい時の影響
- 設計圧力・設計温度と、配管クラスでの許否
- 振動源との距離、片持ち計器による曲げ荷重
- 分解頻度と、シール材が流体・温度に適合するか
- ねじ込み後の向きを合わせる必要がある部品か
5. 実務の選定手順｜配管クラスと保全計画へ落とし込む

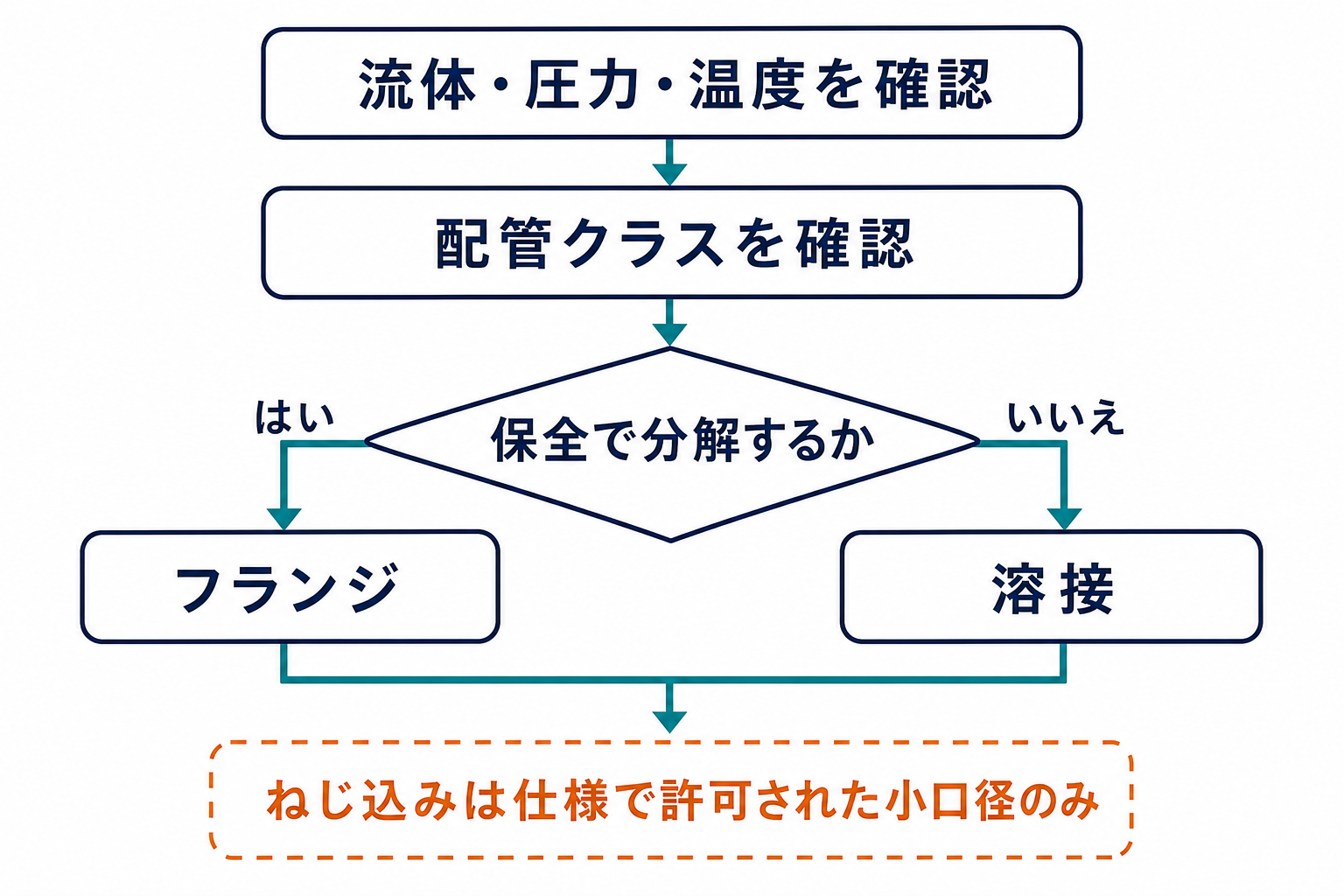

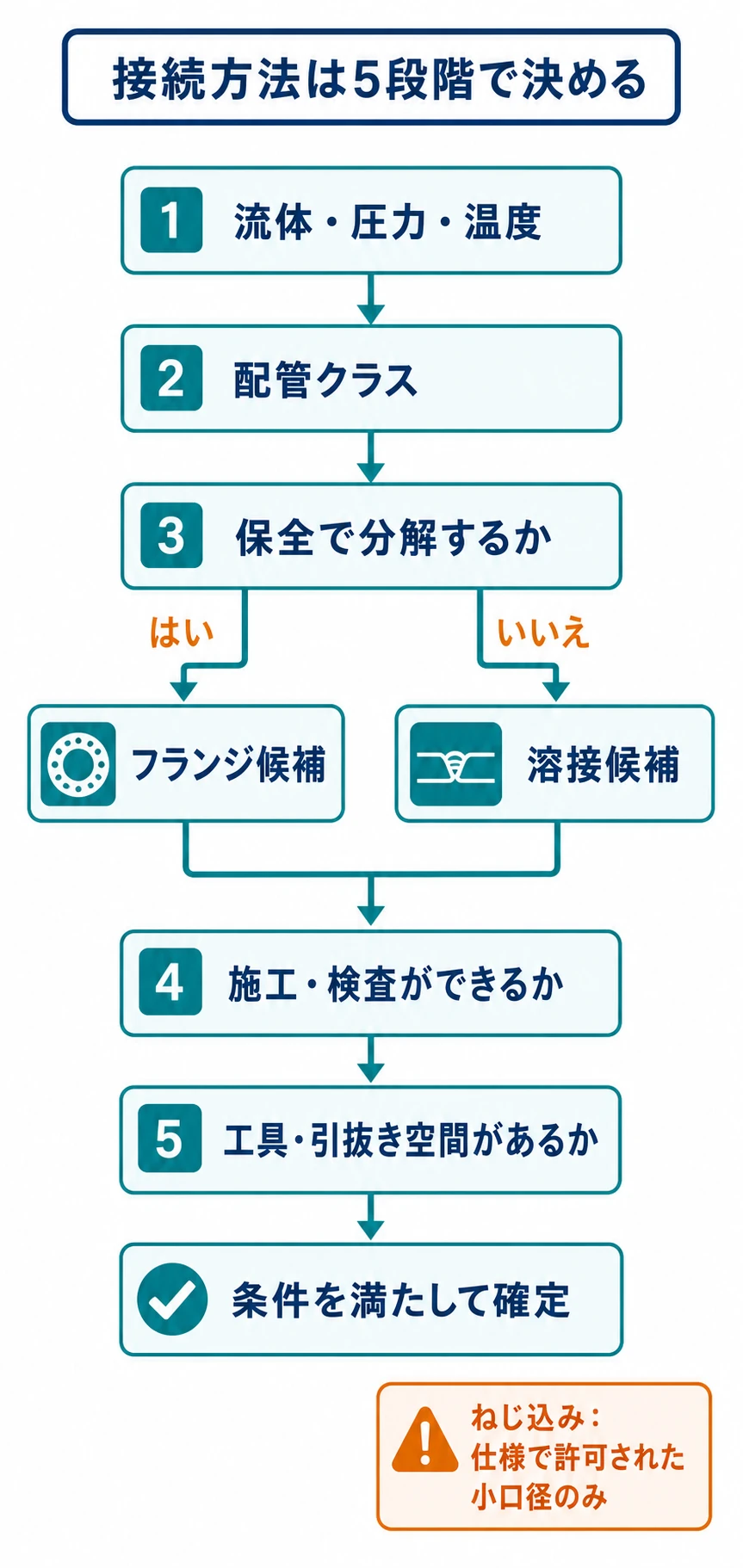

接続方法は、次の順に決めると抜けが減ります。
- 流体、設計圧力、設計温度、材質、腐れ代から配管クラスを決める。
- 配管クラスが許容する接続方式と口径範囲を確認する。
- 通常運転で開放しない箇所は、漏えいリスクを抑えやすい溶接を基本にする。
- 保全で外す機器・弁・計器の境界に、必要なフランジやユニオンを置く。
- 溶接施工、非破壊検査、耐圧・気密試験、フランジ締付けの実施可能性を確認する。
- 施工後に工具が入るか、部品を引き抜けるかをレイアウトで確認する。
接続方法は部品単体で完結しません。材料仕様書、配管クラス、ラインリスト、P&ID、配管図、溶接施工要領、検査計画が同じ前提になって初めて、設計どおりの接合部になります。
まとめ
溶接は漏れにくさ、フランジは分解性、ねじ込みは小口径での施工性に利点があります。ただし、どの方式にも成立条件があります。
選定の中心は「どの接続方法が優れているか」ではなく、「どこを恒久接続とし、どこを保全のために開放可能にするか」です。接合部の構造、施工、検査、保全空間まで一続きで考えると、漏れにくく直しやすい配管になります。
