配管レイアウトの4原則｜機能・経済性・操作性・保全性

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

配管レイアウトは、二つの機器を最短距離で結ぶ作業ではありません。

流れること、壊れないこと、安全であることを満たし、そのうえで管長と継手を減らし、運転員が操作・監視でき、保全員が分解・搬出できる空間を残す必要があります。

一次資料では、配管レイアウトに求める条件を、プラントの性能・機能、合理性・経済性、運転操作、メンテナンスの4つに整理しています。この記事では、この4条件を設計判断の順番として解説します。

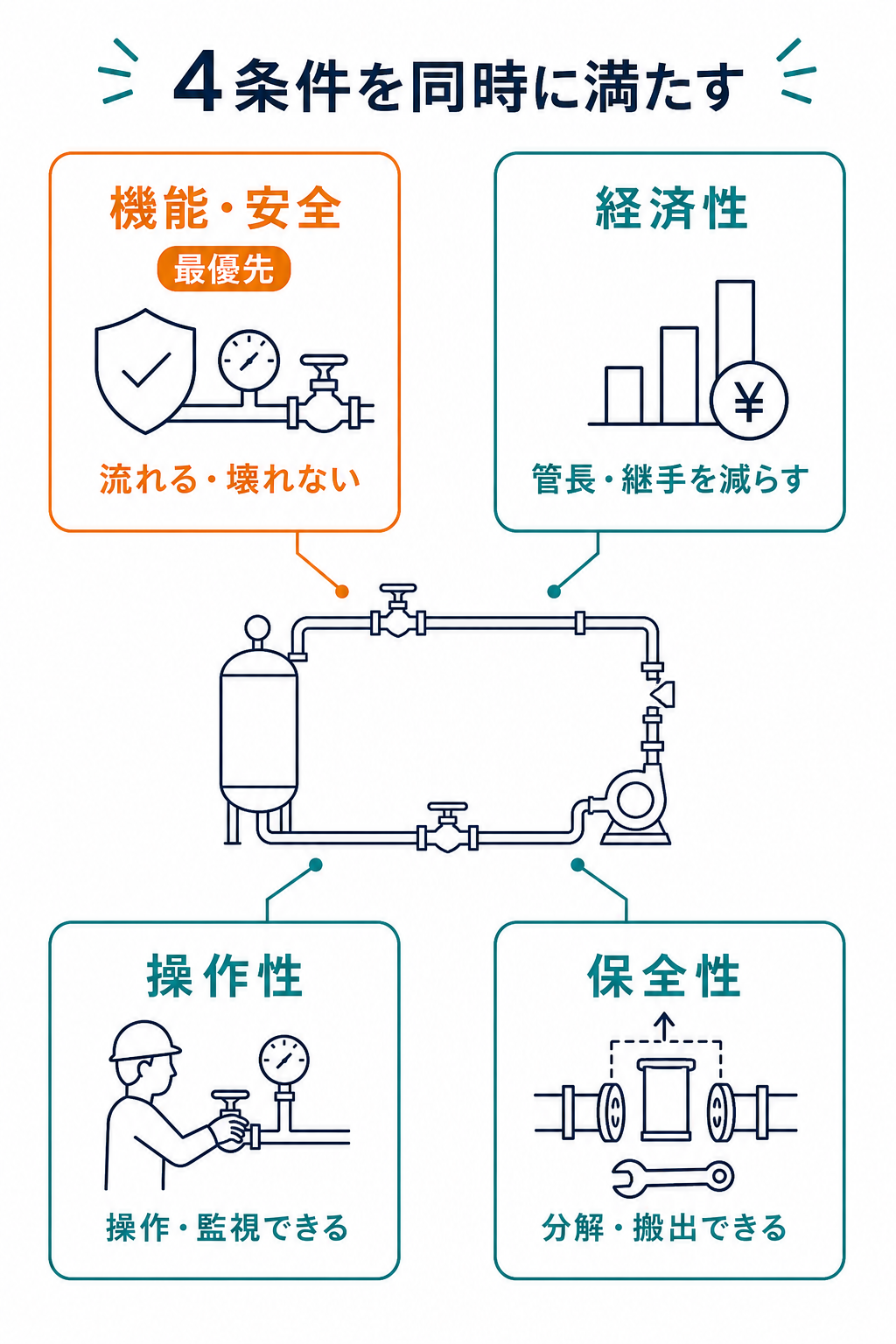

まず結論：4原則を同時に満たすのが配管レイアウト

配管レイアウトの4原則は次のとおりです。

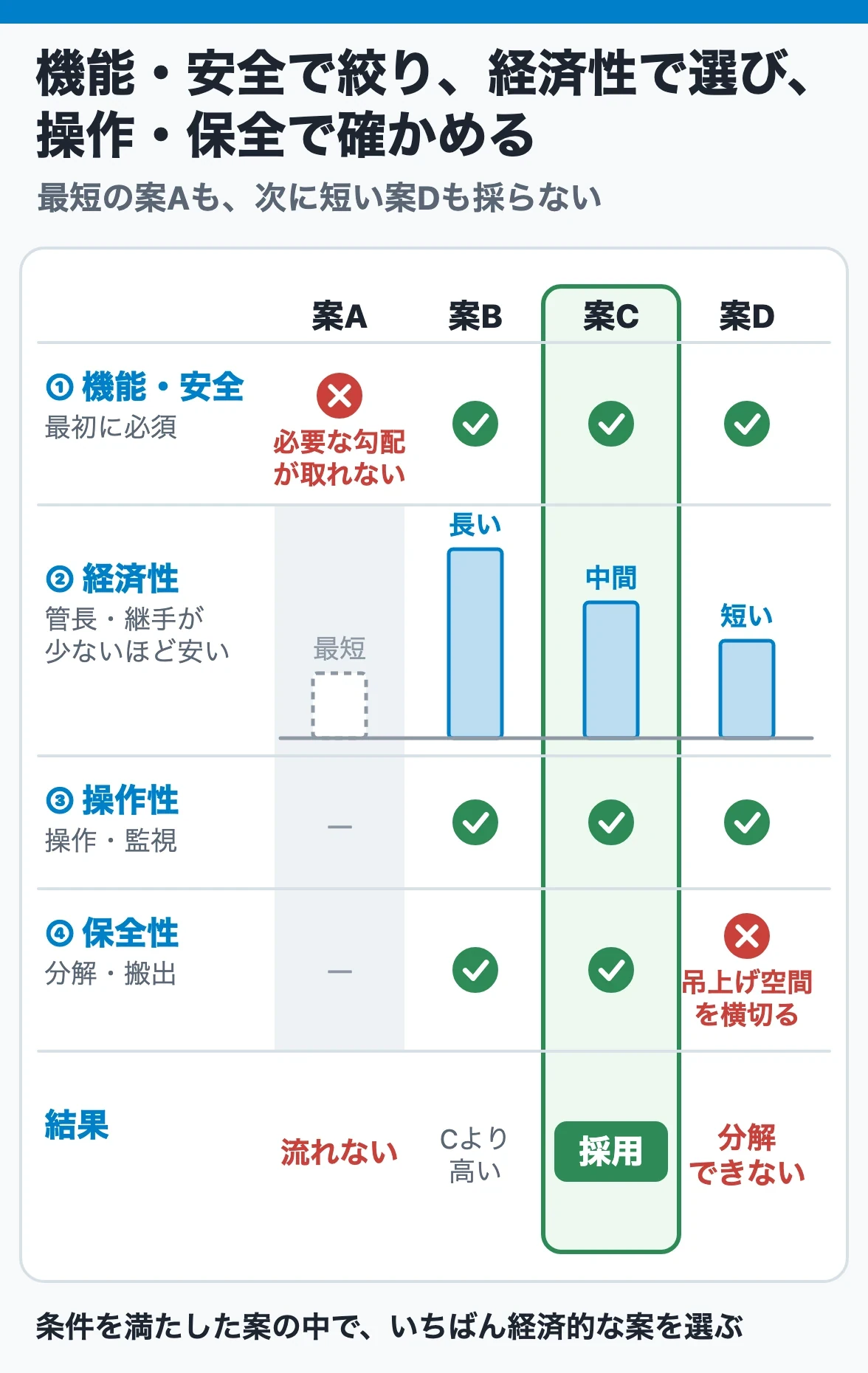

優先順位は「まず機能・安全」です。その条件を満たした案の中から経済性を高め、操作・保全の成立を確認します。安いが流れない、短いが分解できないルートは最適案ではありません。

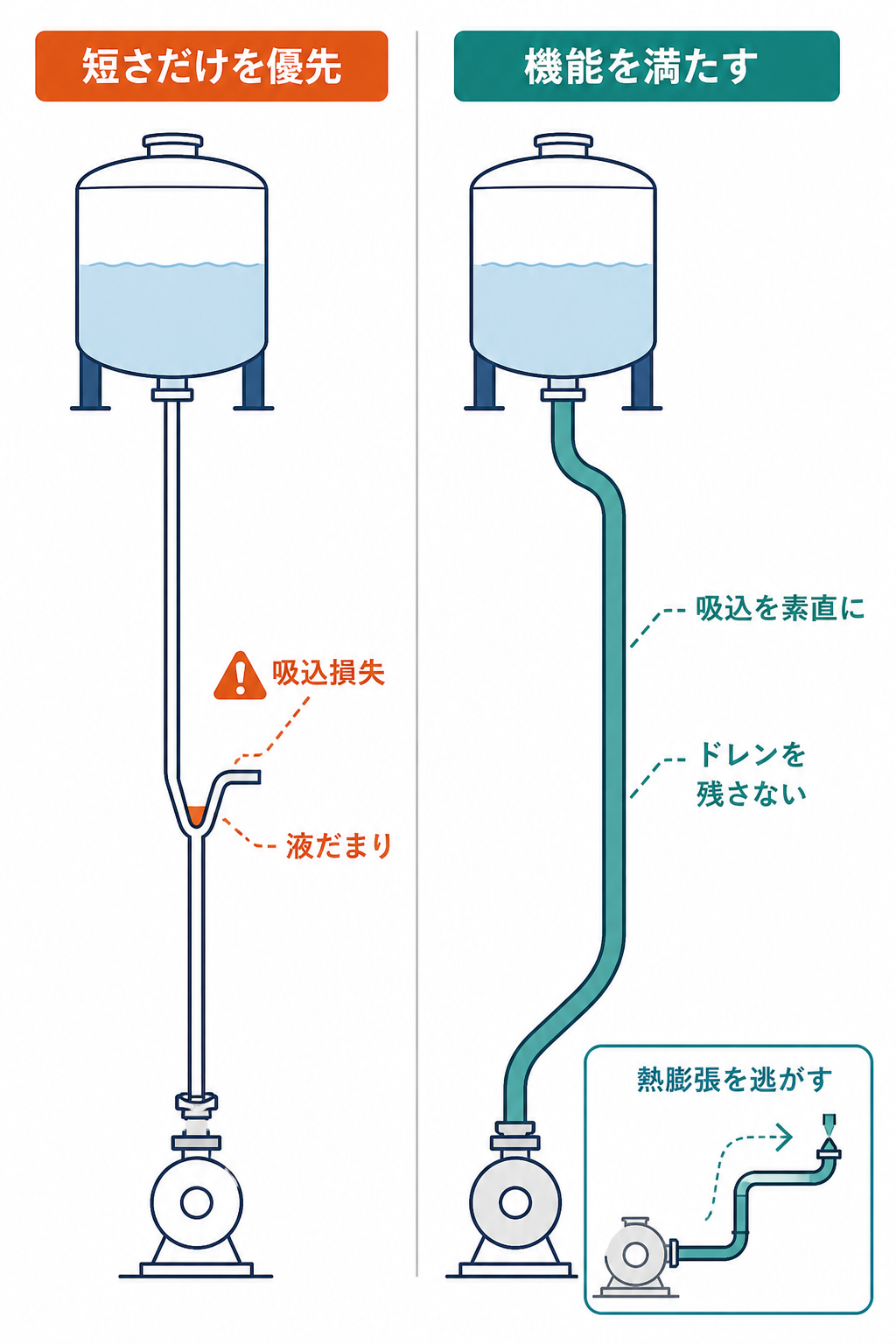

配管の第一目的は、プロセスが要求する流体を、必要な流量と圧力で安全に運ぶことです。最短ルートでも、次の問題があれば成立しません。

つまりルートは、流動、強度、振動、安全の要求を同時に満たす必要があります。

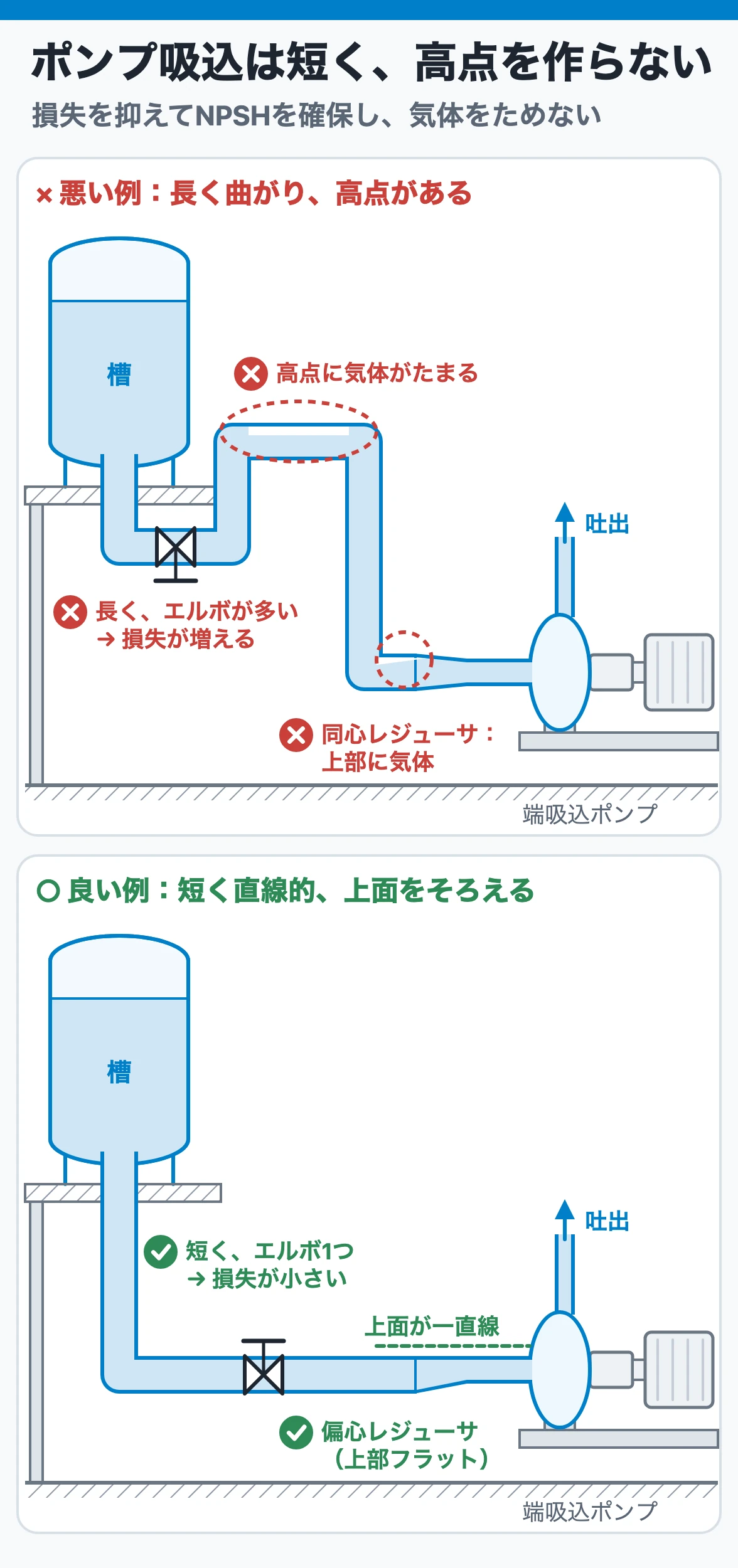

飽和水、蒸気、気液二相流、自然流下配管では、ルート形状そのものが運転安定性を左右します。不要な高点はガスだまり、不要な低点は液だまりやドレンポケットになります。

3Dモデル上で干渉がなくても、実際に流体が抜けるとは限りません。ベント、ドレン、勾配の向き、停止時の残液、起動時の気相排出まで確認します。

オフセットやループで配管をたわみやすくすると、熱膨張による荷重を下げられます。一方、過度に柔らかいルートは振動しやすくなり、支持点も増えます。

熱応力、機器ノズル荷重、支持、振動を一体で評価します。

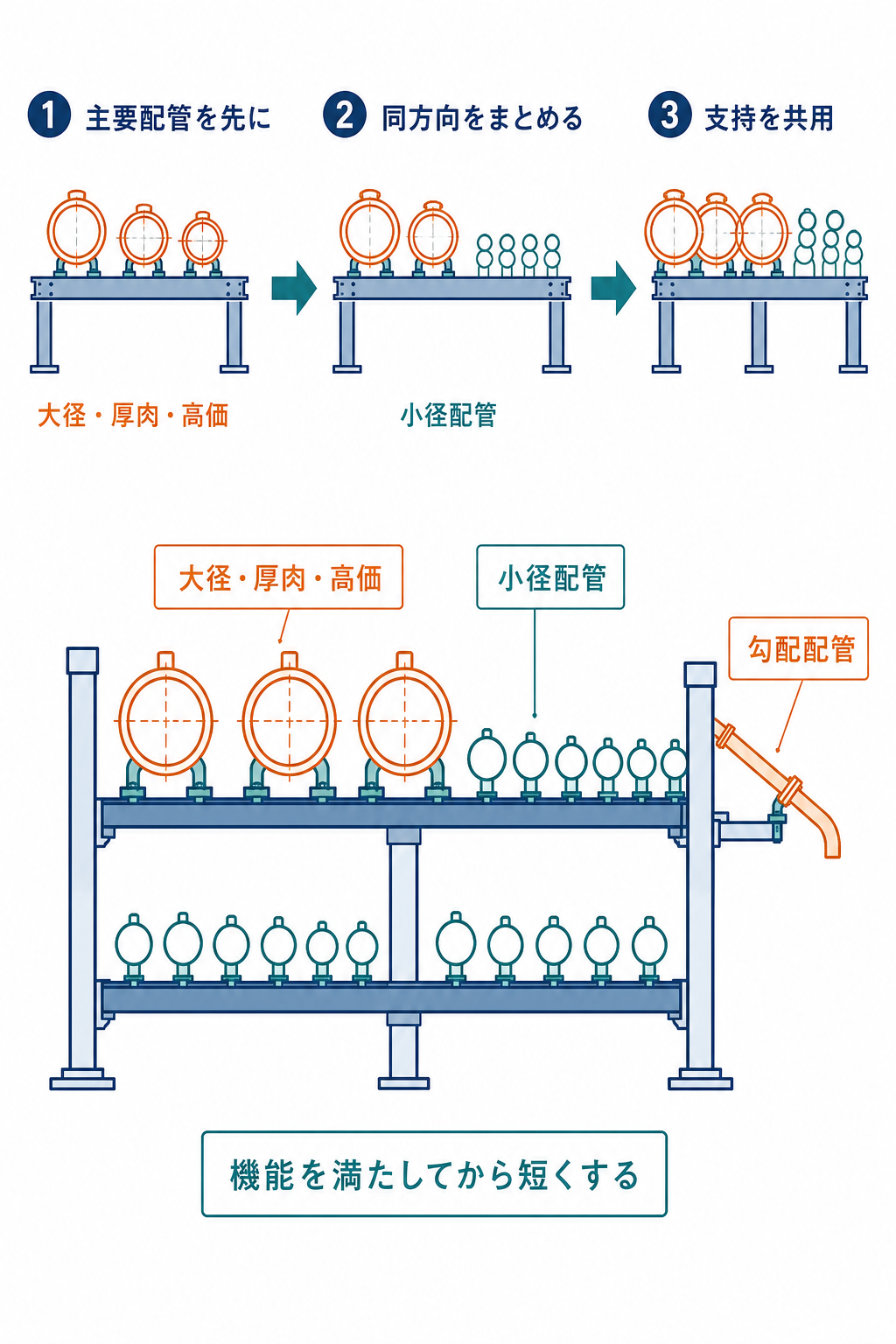

経済的なレイアウトとは、単に管長が最短という意味ではありません。機能、運転、保全を満たしたうえで、できる限り次を減らします。

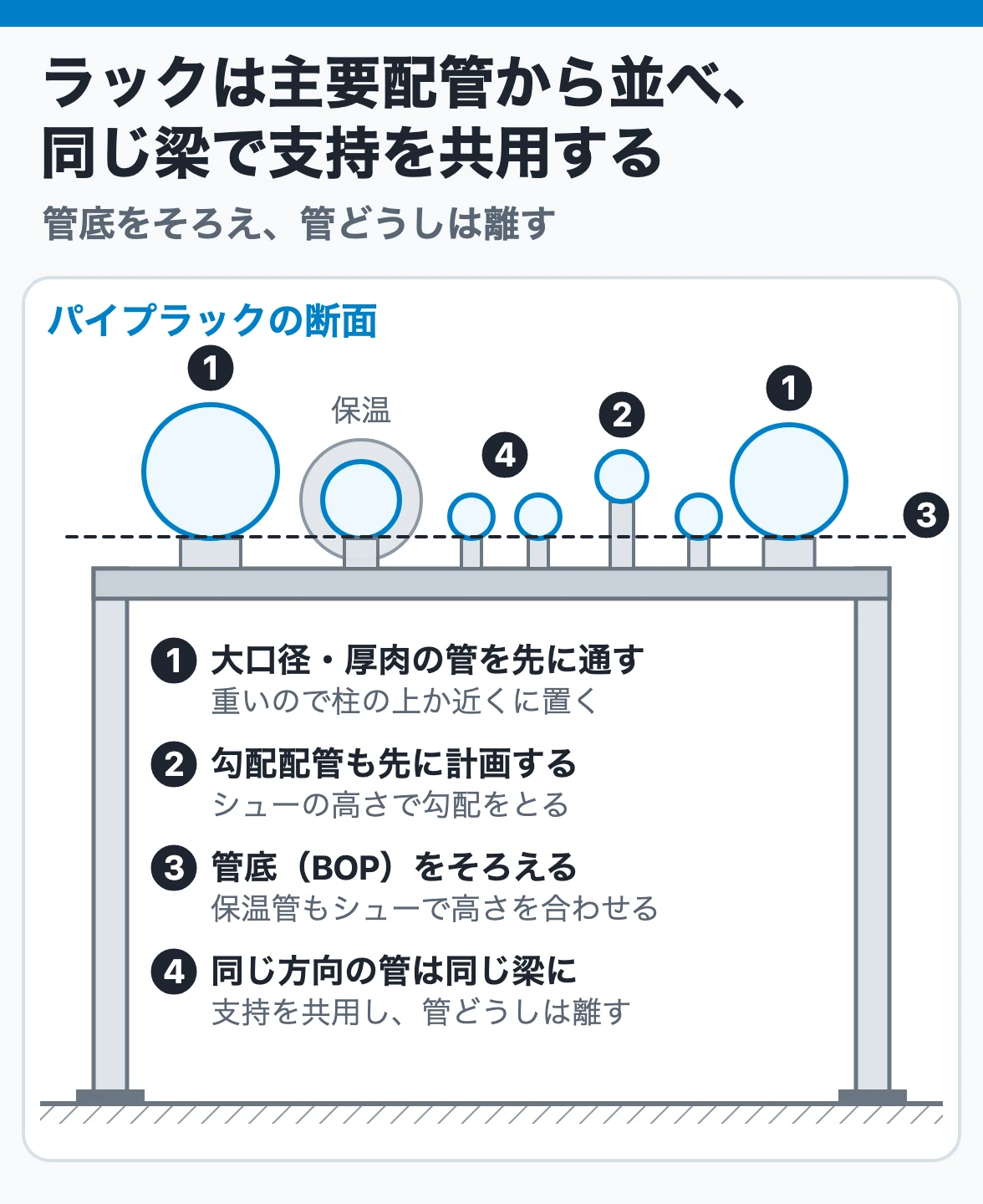

大口径、厚肉、高級合金など費用影響の大きい主要配管を先に通し、小口径や柔軟に迂回できる配管を後で調整すると、全体コストを下げやすくなります。

同じ方向の配管をまとめると、空間と支持を共用できます。ただし、温度差、振動、危険流体、断熱厚さ、フランジ位置、分岐、将来増設を無視して密集させると、施工も保全も難しくなります。

勾配配管は他の水平配管と干渉しやすいため、早い段階で優先して計画します。東西方向と南北方向の配管群で高さを分けるなど、交差ルールを決めることも有効です。

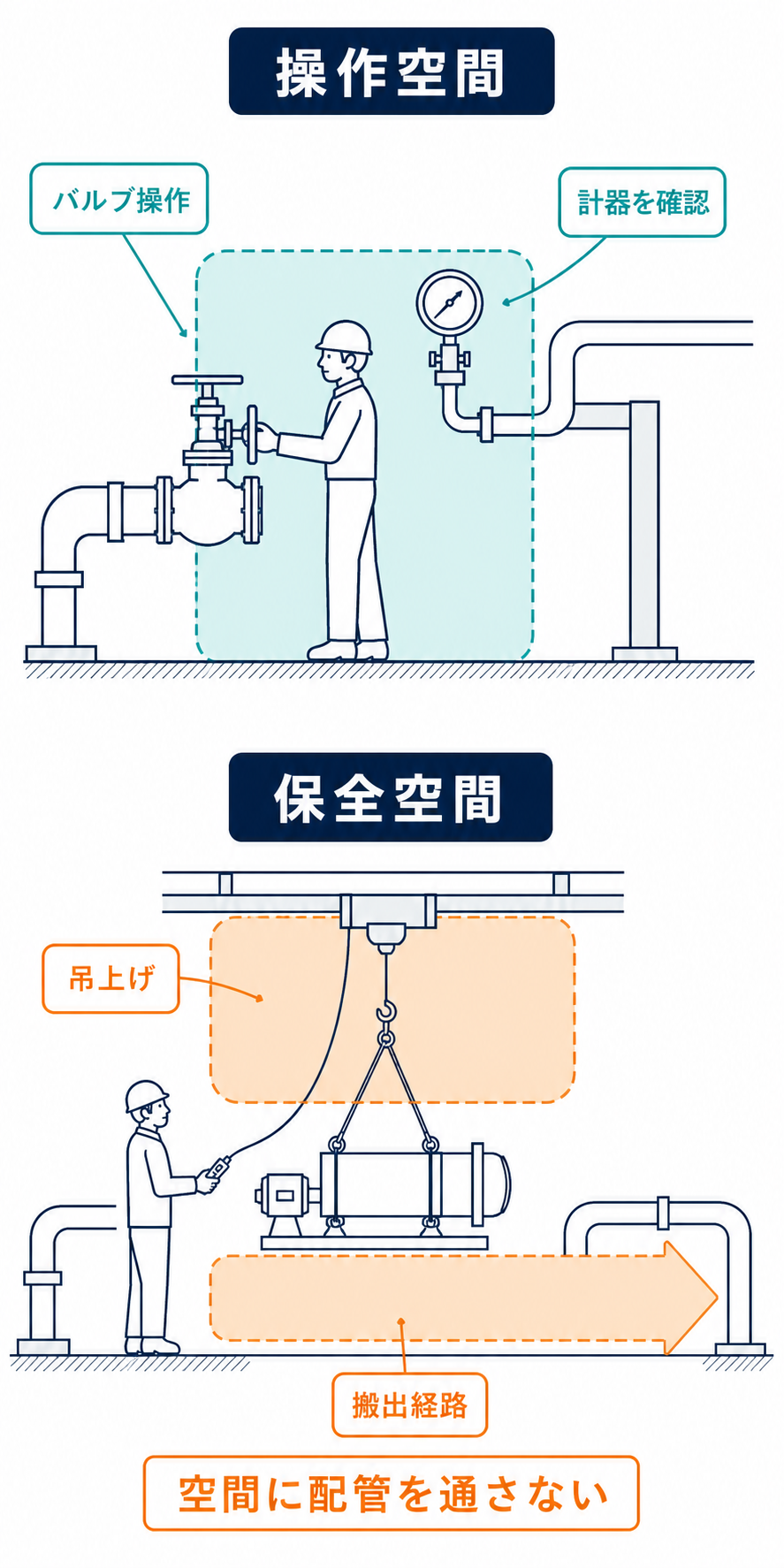

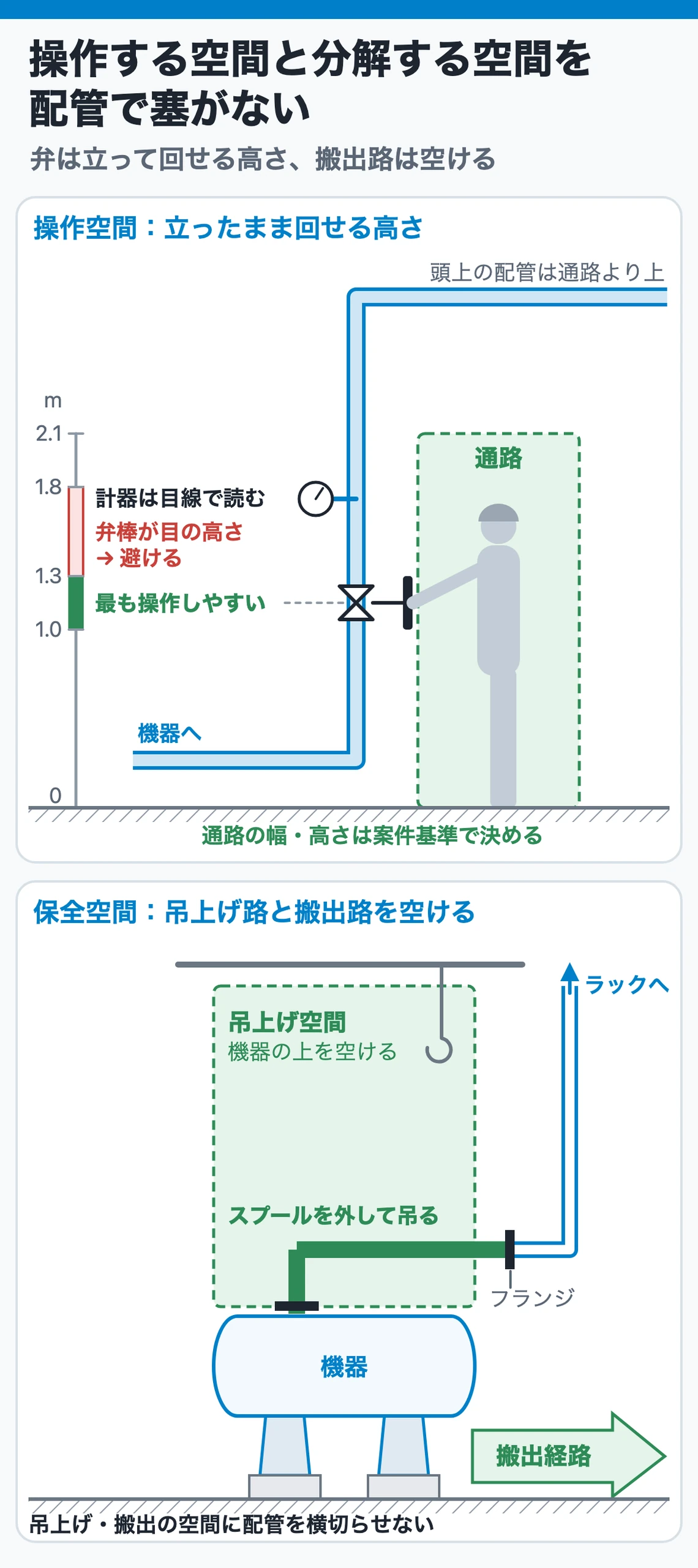

操作性は、バルブが「見えている」だけでは成立しません。運転員が安全に近づき、姿勢を崩さず操作し、必要な計器や排出状況を同時に確認できる必要があります。

確認する対象は次のとおりです。

床から操作できない弁をチェーン操作にすれば終わり、とは限りません。誤操作防止、チェーンの垂れ、通路干渉、開閉状態の確認、固着時の操作力まで考えます。

保全性は、完成時の見た目だけでは判断できません。将来の分解作業を時間順に想像します。

ポンプ、圧縮機、熱交換器、ストレーナ、調節弁、計器には、それぞれ固有の引抜き・分解方向があります。その空間に配管を通さないことが基本です。

避けられない場合は、取り外し用フランジや着脱スプールを設けます。ただしフランジを増やすと、漏洩点、重量、費用も増えるため、保全手順と合わせて判断します。

実際のレイアウトでは、4原則が衝突します。
