高温配管は、管軸方向だけでなく支持点でも上下に動きます。その位置を固定長のロッドで吊ると、必要な熱移動を妨げて配管応力や機器ノズル反力を増やすことがあります。反対に、配管が持ち上がる側ではロッドが緩み、重量が隣の支持点へ移ることがあります。
スプリングハンガとコンスタントハンガは、こうした鉛直移動がある位置で、配管重量を受けながら設計トラベルを許す支持装置です。この記事では、両者の構造と使い分け、荷重変動率、冷間・熱間位置、据付・試運転・運転中の確認項目を説明します。
1. まず結論：重量支持と鉛直拘束を分ける
ばねハンガの目的は、配管を柔らかく吊ること自体ではありません。配管・内容物・保温・付属品の重量を受けながら、応力解析で求めた鉛直変位を妨げないことです。
支持点の鉛直移動が無視できるなら、構造が単純なリジットハンガを使えます。鉛直移動があるなら可変ばねハンガを検討し、その荷重変化が許容できない場合や機器ノズル条件が厳しい場合にコンスタントハンガを検討します。
| 形式 | 鉛直移動への応答 | 支持荷重 | 主な用途 |
|---|---|---|---|
| リジットハンガ | 原則として追従しない | 変位を拘束すると反力が大きく変わる | 鉛直移動が十分小さい位置 |
| 可変ばねハンガ | ばねの伸縮で追従する | トラベルに伴って変わる | 荷重変動が許容内の位置 |
| コンスタントハンガ | 回転リンク機構などで追従する | 所定範囲でほぼ一定 | 大きなトラベル、または機器反力が厳しい位置 |
「何mm動くか」だけで形式を決めず、運転荷重、移動方向、ばね定数、荷重変動率、機器ノズル許容荷重を一緒に確認します。
2. リジットハンガでは何が起きるか

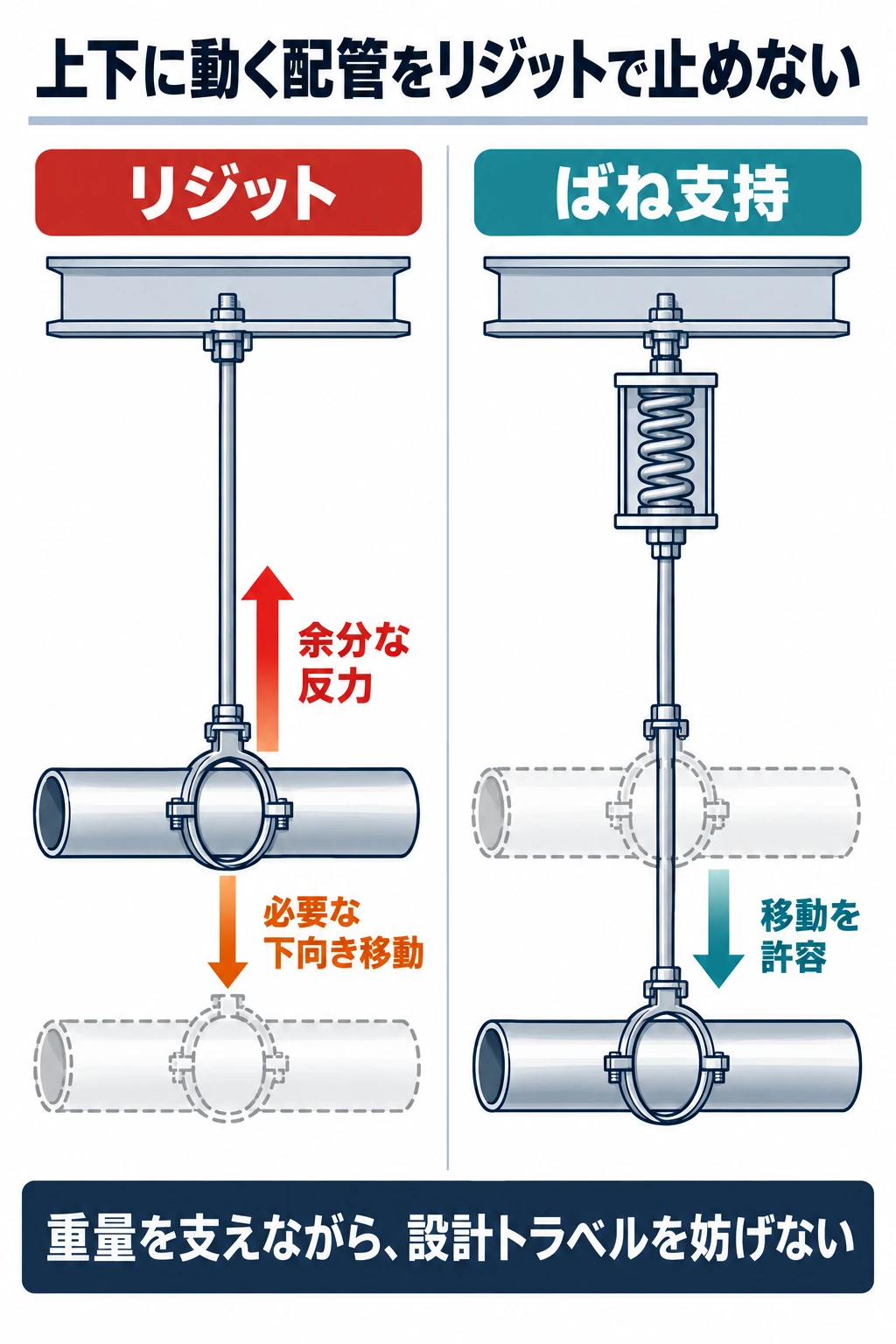

図1は、運転時に支持点が下へ移動する例です。左の固定長ロッドは長さが変わらないため、配管が到達しようとする熱間位置を妨げます。その結果、支持点に余分な反力が生じ、配管の曲げ応力や接続機器のノズル荷重へ加わります。
右の可変ばねハンガは、ばねが変形してロッド下端の移動に追従します。重量支持を失わず、配管は設計した方向へ移動できます。ただし、ばねの変形量に応じて支持力は変わります。
移動方向が上向きの場合、単純な吊りロッドは緩んで荷重を失うことがあります。すると重量が隣接サポートや機器ノズルへ再配分され、解析時の支持条件と現場が一致しなくなります。リジットハンガは万能な鉛直ストッパではなく、基本的には引張りで重量を受ける部材です。
水平移動が大きい位置では、吊りロッドも傾きます。傾きが大きいと水平分力が生じ、ロッド、クレビス、梁側取付部へ曲げや偏心を与えます。冷間時だけ鉛直に見えるかではなく、熱間時のロッド角度と周囲干渉まで確認してください。
3. 可変ばねハンガはトラベルに伴って荷重が変わる
可変ばねハンガは、コイルばねの変形で配管の鉛直移動を吸収します。配管荷重は、管クランプ、ハンガロッド、ばね座、コイルばね、ケース、上部構造へ伝わります。
線形範囲のコイルばねでは、冷間から熱間までの支持荷重差は、おおむね次の関係です。
ΔW = k × |δ|
ここで、
- ΔW：冷間荷重と熱間荷重の差
- k：ばね定数
- δ：支持点の鉛直トラベル
です。
運転時支持荷重を Wh、冷間時支持荷重を Wc とすると、荷重変動率 V は次のように表せます。
V = |Wh − Wc| / Wh × 100
したがって、同じ運転荷重とトラベルなら、ばね定数が小さいほど荷重変動率は小さくなります。一方、ばねを柔らかくすると一般に装置が大きくなり、コストや設置空間も増えます。
設計資料やメーカー選定では、荷重変動率25%以下が一般的な目安の一つです。ただし、これはどの案件にも一律に適用する絶対値ではありません。機器ノズルの許容荷重、配管コード、案件仕様、応力解析基準、メーカーの選定表を優先します。
4. 冷間位置・熱間位置とロックを管理する

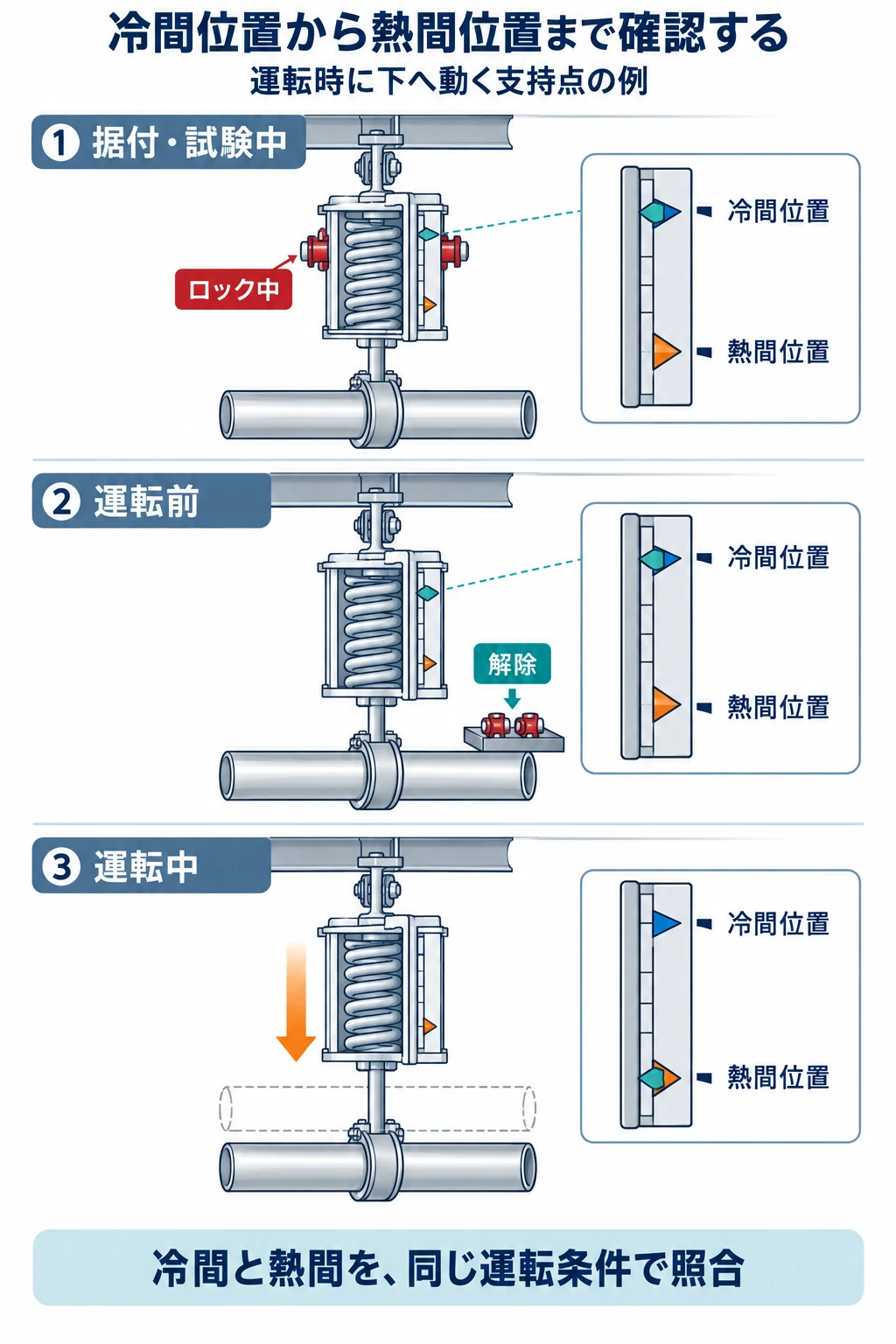

ばねハンガは、メーカー出荷時に設計冷間位置へセットし、輸送・据付・耐圧試験用のプリセットピースやロックで固定されるのが一般的です。図2は、運転時に支持点が下へ動く場合を示しています。上向きに動く案件では、冷間・熱間マークの並びが逆になることがあります。
基本の確認順序は次のとおりです。
- 据付状態で、形式、荷重、トラベル方向、冷間位置、支持番号を設計図書と照合する。
- 耐圧試験、配管の最終接続、保温施工、所定の冷間荷重条件が整ったことを確認する。
- メーカー手順と試運転要領に従い、プリセットピースまたはロックを解除する。
- 冷間状態で指示子が設計冷間位置にあるか確認する。
- 運転温度と流体状態が安定した後、指示子が設計熱間位置へ移ったか確認する。
ロックを外す時期は、製品形式と現場手順で決めます。「据え付けたらすぐ外す」「運転直前ならいつでもよい」と一般化しないでください。 耐圧試験水の重量など、通常運転とは異なる荷重をロック機構に受け持たせる設計があります。
冷間位置や熱間位置から外れていても、最初からターンバックルや荷重調整部を回してはいけません。運転温度、充液状態、保温、弁・ストレーナ等の実重量、隣接支持、摩擦、干渉、据付高さを先に確認します。

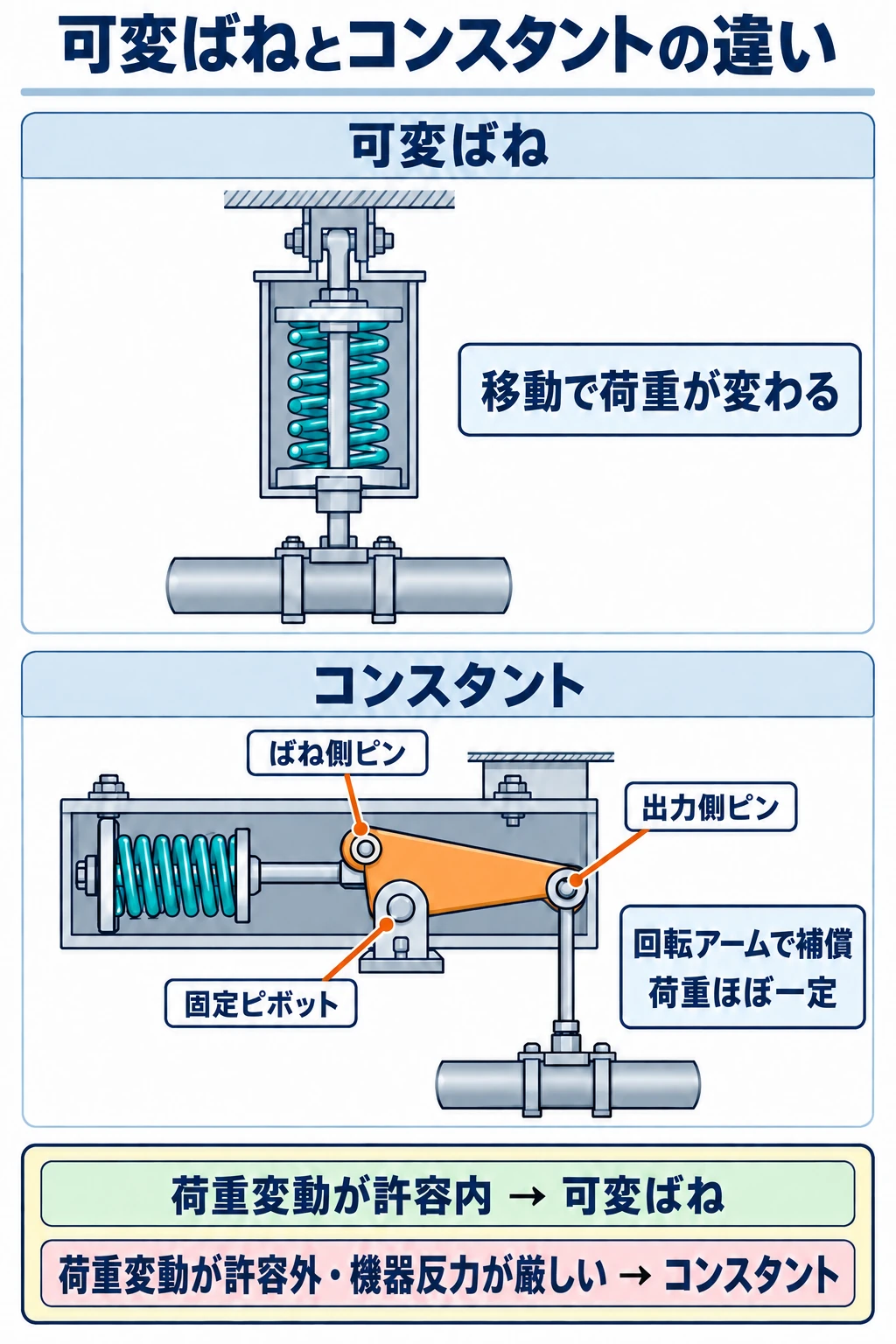

5. 可変ばねとコンスタントを荷重変動で使い分ける
可変ばねハンガでは、ロッド変位が直接コイルばねの変形になります。そのため、ばね定数とトラベルの積だけ冷間荷重と熱間荷重が変わります。
コンスタントハンガは、コイルばねと出力ロッドの間に回転アームを設けます。ばね力そのものはトラベルに伴って変わりますが、固定ピボットから力の作用線までの腕長も同時に変わります。この二つを釣り合わせ、出力ロッドの支持荷重を所定範囲でほぼ一定にします。
コンスタントを検討する代表条件は次のとおりです。
- 可変ばねで荷重変動率の許容値を満たせない
- 運転停止で荷重が移り、機器ノズル許容荷重を超える
- 設計トラベルが可変ばねの選定範囲を超える
- 加熱炉管や大型機器接続部など、荷重変化を小さくしたい
ただし、コンスタントは「実荷重に自動で合わせる装置」ではありません。設定した支持荷重をほぼ一定に保つ装置です。設計支持荷重と実配管重量が違えば、その差は隣の支持点、リジット支持、機器ノズル、固定点が負担します。
コンスタントを多用すると、支持荷重の不一致を吸収する余地が減り、配管系が振動しやすくなる場合があります。適用箇所以外では可変ばねやリジット支持を適切に混在させ、支持系に必要な剛性と荷重の逃げを持たせます。
6. 荷重変動率の計算例
運転時支持荷重 Wh = 10.0 kN、鉛直トラベル |δ| = 30 mm、候補ばねのばね定数 k = 0.05 kN/mm とします。
ΔW = 0.05 × 30 = 1.5 kN
V = 1.5 / 10.0 × 100 = 15%
この候補は、荷重変動率だけを見れば25%の一般的目安内です。ただし、運転時に支持点が下へ動いてばね圧縮が増える形式なら、冷間荷重は 10.0 − 1.5 = 8.5 kN です。上へ動く場合は荷重の増減方向が逆になります。
次に確認するのは、次の項目です。
- 冷間荷重と熱間荷重が製品の許容荷重範囲内か
- トラベルの上下余裕を含めてもスケール端へ達しないか
- 冷間時・熱間時の支持反力を配管応力解析へ正しく入れたか
- 機器ノズル荷重が全ケースで許容内か
- 耐圧試験、満水、運転停止、異常温度など別ケースで過負荷にならないか
トラベル量だけ、または荷重変動率だけで採否を決めず、冷間荷重・熱間荷重・機器反力・製品ストロークを一組で確認します。
7. 設計・発注でそろえる情報
| 確認項目 | 内容 |
|---|---|
| 支持点番号 | 応力解析モデル、アイソメ、支持図、現場タグを一致させる |
| 運転時支持荷重 | 通常運転のホットロード。支持選定の基準 |
| 冷間時支持荷重 | 据付・停止状態のコールドロード |
| 鉛直トラベル | 大きさだけでなく上向き／下向きの符号を指定 |
| 荷重変動許容 | 配管、機器ノズル、案件仕様から決める |
| トラベル余裕 | 冷間・熱間位置から上下端までの余裕 |
| 取付形式 | 吊り型、支え型、設置高さ、接続部品、保全空間 |
| 特殊荷重 | 耐圧試験水、断熱材、弁、付着物、積雪、保守荷重など |
| 動的条件 | 振動、脈動、地震、スナッバ・レストレイントとの組合せ |
| 環境条件 | 温度、腐食、屋外、保温、防火被覆、塗装仕様 |
荷重表では、運転時荷重、冷間時荷重、トラベル方向、スプリングレート、形式、サイズ、冷間・熱間マークを一つの行で管理します。図面間で上下符号が逆にならないよう、座標系も明記します。

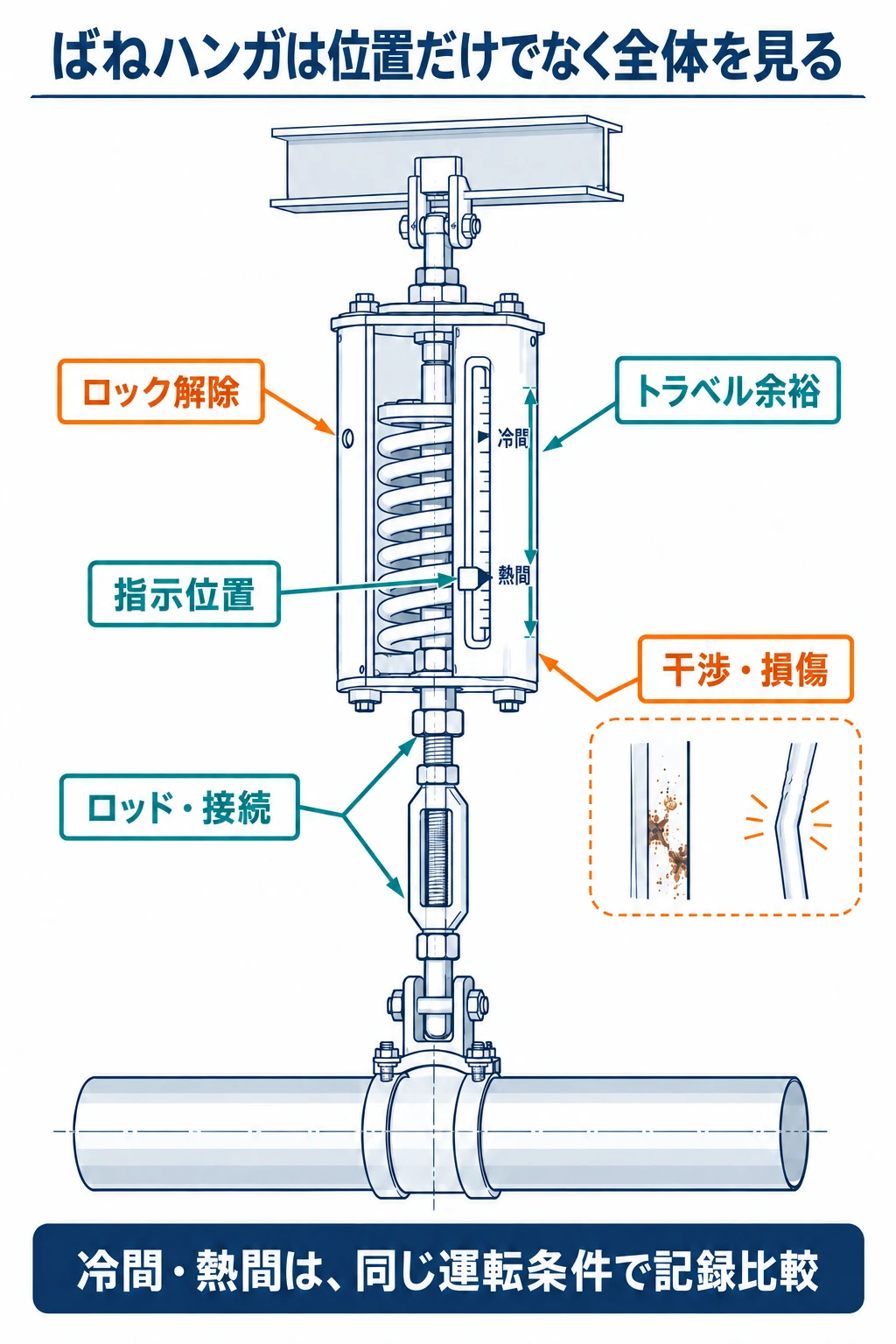

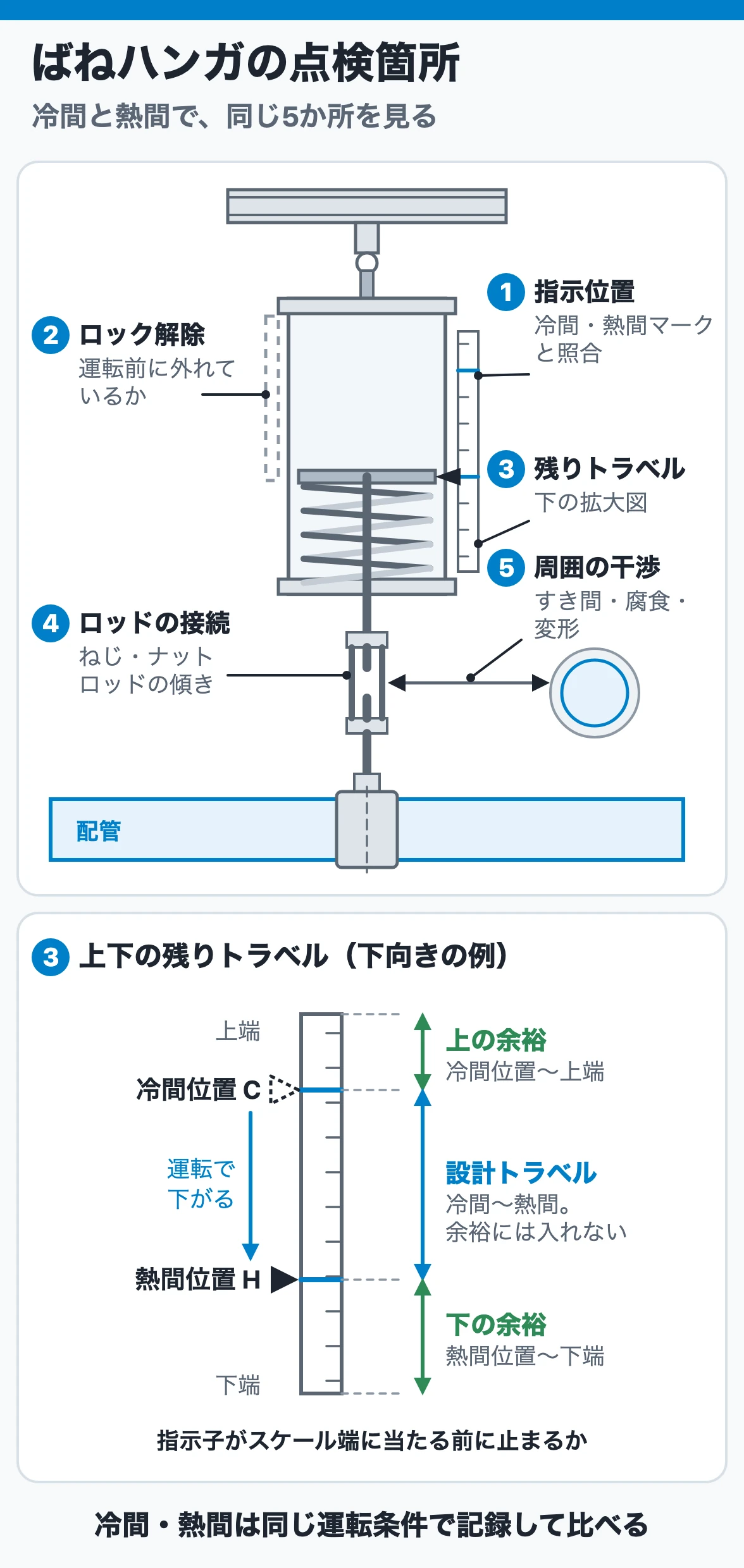

8. 据付・試運転・運転中の点検
冷間時
- 支持番号、型式、荷重設定、冷間・熱間マークを設計図書と照合する
- 指示子が所定の冷間位置にあるか確認する
- ロックの有無と解除時期を試運転要領で確認する
- ロッド、クレビス、ターンバックル、ナット、クランプの接続を確認する
- ロッドの傾き、偏心、ねじのかかり、溶接部、ボルトを確認する
- 配管、保温外装、足場、電線、隣接鋼材とのすき間を確認する
熱間時
- 運転温度、圧力、流体充填状態が比較条件どおりか確認する
- 指示子が所定の熱間位置へ、設計方向に移ったか確認する
- 指示子がスケール端へ達していないか、上下の残りトラベルを確認する
- ロックが残っていないか、ケースやリンクが自由に動けるか確認する
- ロッドの傾き、周囲干渉、シュー離脱、隣接支持の浮き上がりを確認する
- 異音、振動、腐食、変形、割れ、塗膜損傷、ナット緩みを確認する
点検値は「正常・異常」だけでなく、指示位置、運転温度、運転ケース、日時を記録します。冷間と熱間を異なる運転条件で比べると、トラベル不一致なのか条件差なのか判断できません。
9. 指示位置が合わないときの切り分け
指示子が設計位置に来ない場合、すぐにハンガを調整せず、原因を次の順で切り分けます。
- 温度・圧力・流量・充填状態が設計ケースに到達しているか
- ロックや仮設材が残っていないか
- 保温外装、架台、隣接配管、ケーブルなどが移動を妨げていないか
- シュー摩擦、ガイドすき間、ストッパ、アンカーが解析条件と一致するか
- 弁、フランジ、ストレーナ、付着物、保温材など実重量が設計と一致するか
- 隣接するばねハンガ、リジットハンガ、機器ノズルへ荷重が移っていないか
- ロッド長、据付高さ、冷間セット、荷重設定が図書どおりか
- ばね、回転リンク、軸受、指示機構に固着・損傷がないか
調整が必要な場合は、応力解析担当、配管設計、施工、メーカーで原因と調整量を共有します。一台だけを現場感覚で合わせると、隣接支持へ荷重を移し、別のノズルやサポートを過負荷にするおそれがあります。
まとめ
スプリングハンガは、配管重量を受けながら鉛直トラベルを許す支持装置です。可変ばねは構造が比較的単純ですが、トラベルに伴って支持荷重が変わります。コンスタントは回転アームなどでばね力の変化を補償し、所定範囲で支持荷重をほぼ一定にします。
選定では、運転時支持荷重、冷間時支持荷重、トラベル、ばね定数、荷重変動率、製品ストローク、機器ノズル許容荷重を一組で扱います。現場では、冷間・熱間の指示位置、ロック、残りトラベル、ロッドと接続、周囲干渉・損傷を同じ運転条件で確認します。
上下へ動く配管を支える要点は、「重量を受けること」と「必要な移動を妨げないこと」を両立し、その結果を冷間・熱間の両方で確かめることです。
