配管設計は、P&IDに描かれた線をそのまま3次元空間へ置き換える仕事ではありません。

流体、圧力、温度、流量、材料、機器配置、運転方法、保全方法などの条件を受け取り、配管の口径・肉厚・材質・ルート・支持方法を決めます。さらに、その結果を図面や仕様書へ落とし込み、調達、製作、据付、試験、試運転へつなぎます。

設計の途中では、プロセス、機器、土建、計装、電気、施工、運転、保全の各担当との調整が欠かせません。後工程で問題が見つかれば、前工程の設計へ戻って修正することもあります。

この記事では、配管設計者が「何を入力として受け取り、何を決め、何を成果物として次工程へ渡すか」を、実務の順番に沿って解説します。

まず全体像：配管設計は7つの段階で進む
1. 設計入力をそろえる｜P&IDだけでは配管を引けない
- 設計入力で最初に確認すること
2. 基本設計｜配管仕様と成立するルートを決める
3. 詳細設計｜ルートを製作・据付できる情報へ変える
- 詳細設計で見落としやすい点
4. 調達・製作・据付｜図面を現物へ変える
5. ラインチェック・試験・試運転｜設計どおり機能するかを確かめる
配管設計レビューは「図面のきれいさ」ではなく成立性を見る
- レビューで確認する10項目
まとめ
関連記事
参考文献

まず全体像：配管設計は7つの段階で進む

配管設計は、設計条件とP&IDの確認から、配管仕様、基本レイアウト、詳細設計と計算、調達・製作・据付、ラインチェックと試験、試運転結果の反映までの7段階で進みます。ただし一方向ではなく、機器ノズル位置の変更、計器の追加、応力解析の結果、施工上の干渉などによって前工程へ戻る反復型です。

配管が設計入力から現物になるまでの全体像は、「配管の完全ガイド」にまとめています。この記事では、そのうち配管設計者が各段階で受け取る入力、決めること、次工程へ渡す成果物に絞って説明します。

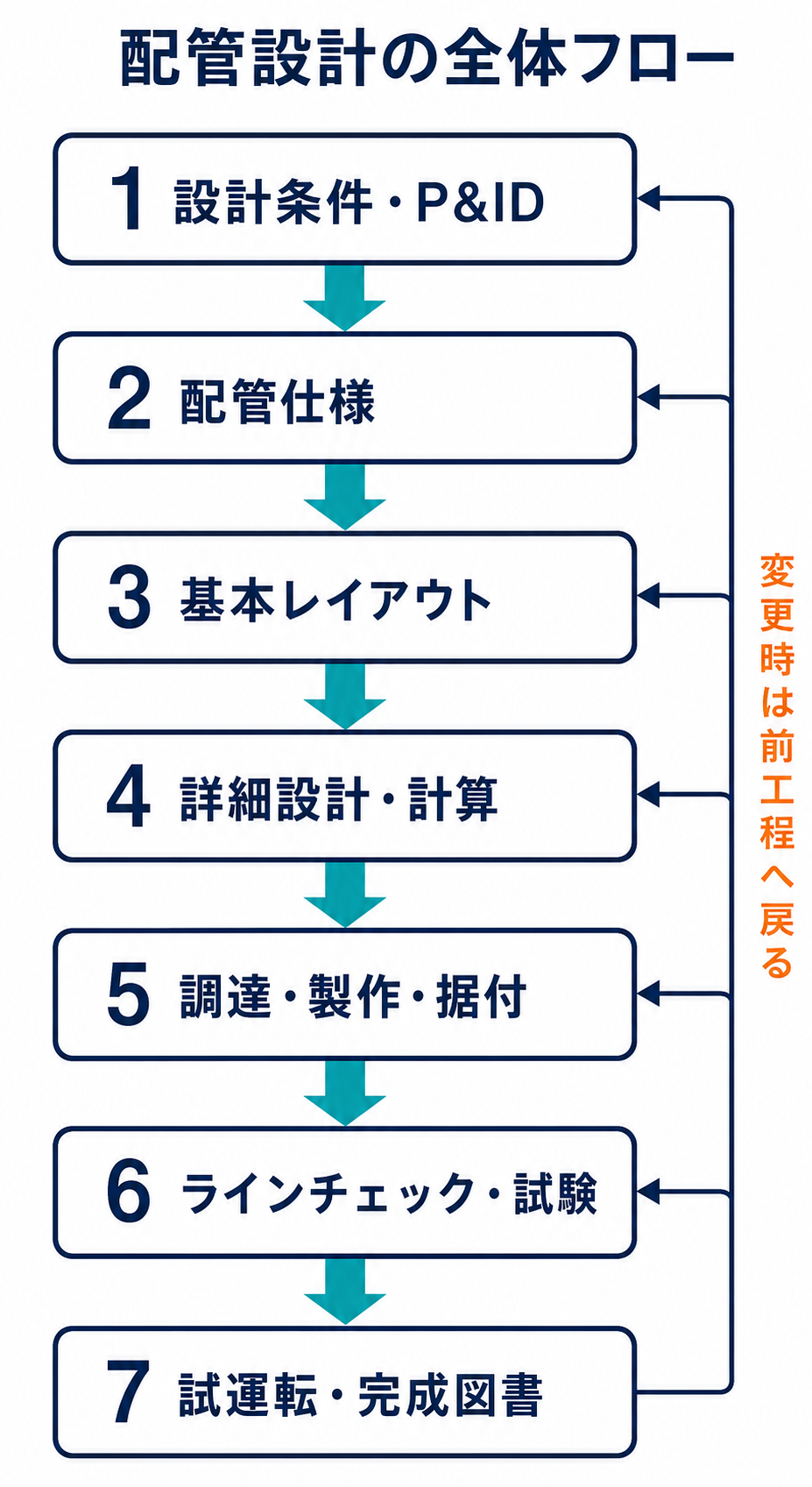

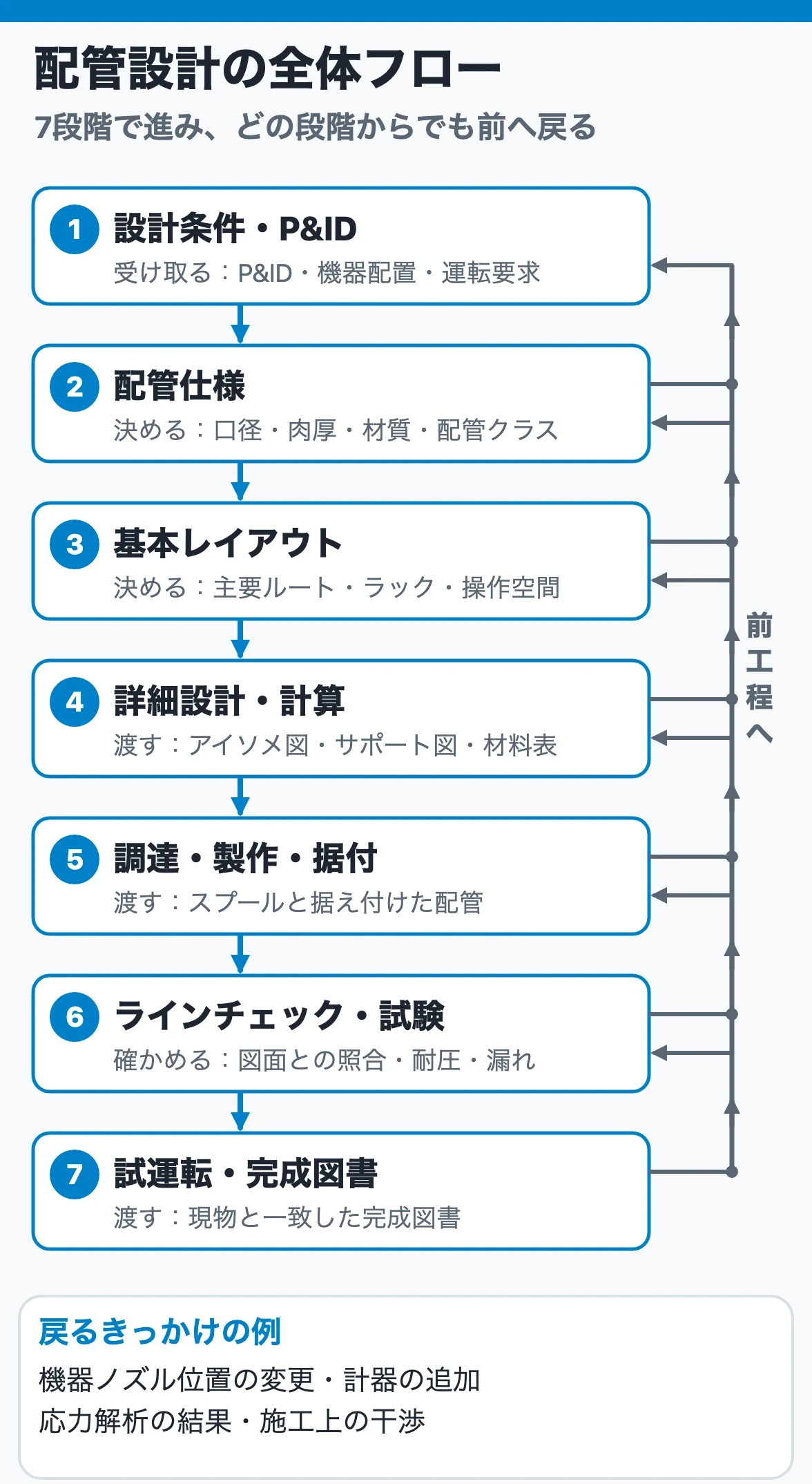

設計入力とP&IDから配管仕様、基本レイアウト、詳細設計、調達・製作・据付、試験、試運転・完成図書へ進み、どの段階で問題が見つかっても前工程へ戻る配管設計の流れ — 配管設計の全体フロー

重要なのは、図面を完成させること自体ではありません。安全に運転でき、必要流量を流せ、熱膨張や振動に耐え、操作・点検・交換ができ、現場で製作・据付できる配管を実現することが目的です。

1. 設計入力をそろえる｜P&IDだけでは配管を引けない

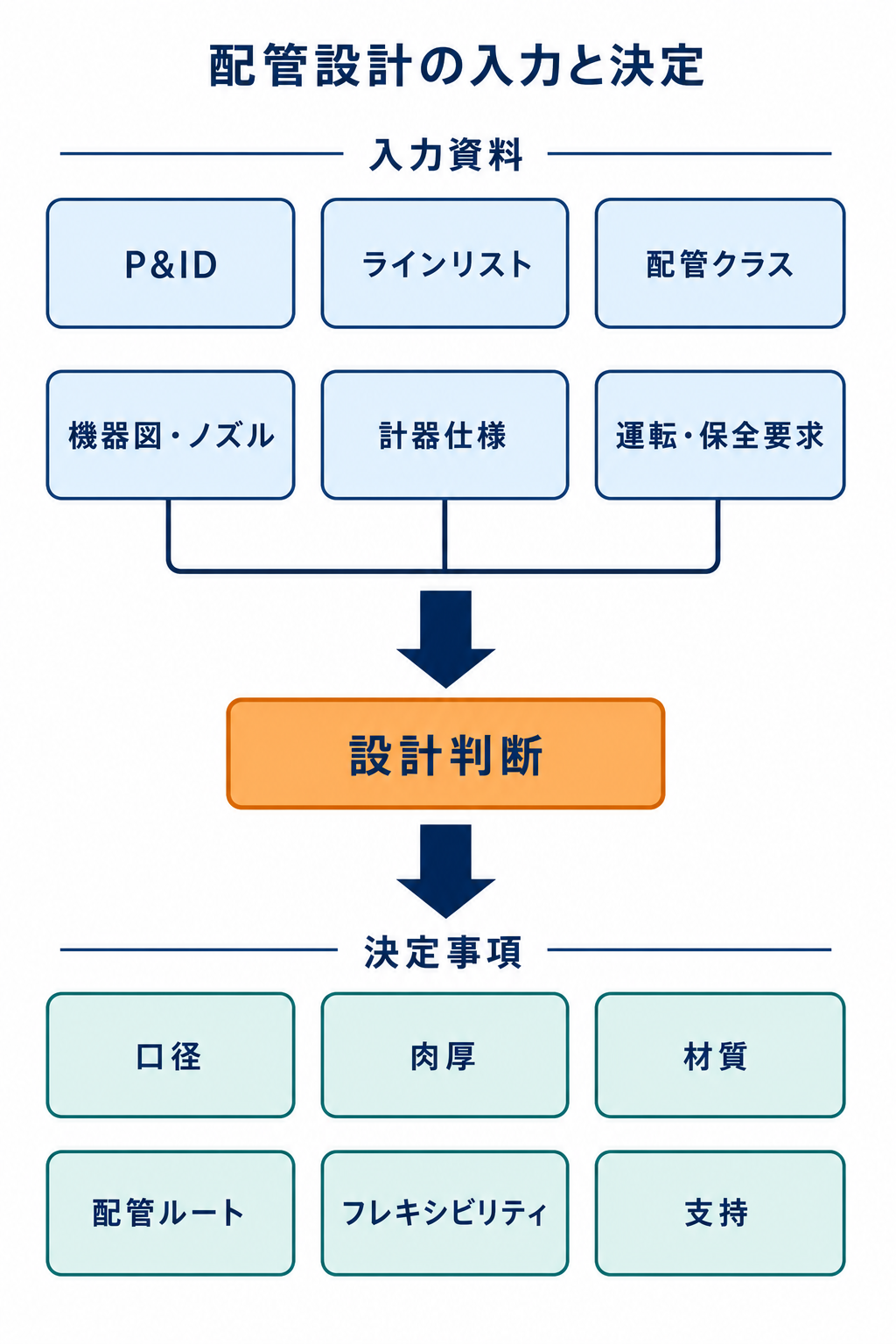

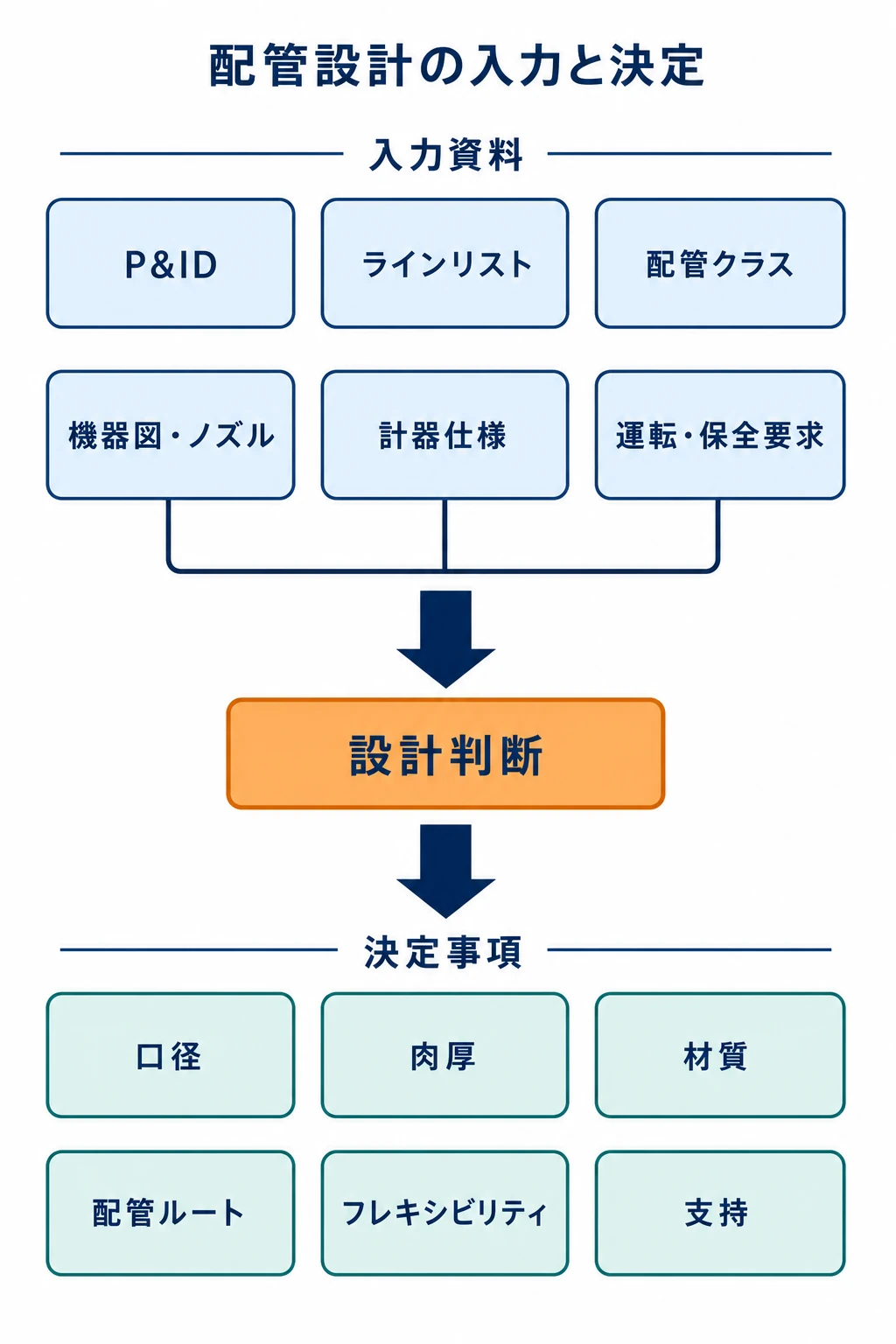

配管レイアウトを始める前に、設計の前提をそろえます。代表的な入力資料は次のとおりです。

P&ID
プロットプラン・機器配置図
ラインリスト
配管材料仕様書・配管クラス
機器外形図・ノズル情報
計器仕様書
ユーティリティフロー図
配管設計基準
運転・起動停止・洗浄・保全に関する要求

P&IDから分かるのは、機器と配管の接続関係、弁・計器・制御の意図、分岐、ベント、ドレンなどです。一方、実際の配管高さ、曲がり方、支持位置、製作寸法はP&IDだけでは分かりません。

また、同じP&IDでも運転方法が違えば、必要な配慮は変わります。例えば、通常運転だけでなく、起動、停止、昇温、降温、洗浄、触媒交換、ポンプ切替、機器開放時の流れと操作を確認します。

設計入力で最初に確認すること

次の情報が未確定のままレイアウトを進めると、後戻りが大きくなります。

ラインの始点と終点
流体と相状態
運転圧力・温度、設計圧力・温度
通常・最大・最小流量
口径、配管クラス、腐食代、保温・保冷
機器ノズルの位置、向き、許容荷重
必要勾配、ベント、ドレン、ポケット禁止条件
弁・計器の操作、監視、取外しに必要な空間
適用法規、規格、顧客・事業所基準

未確定項目は、都合のよい値を仮定して隠すのではなく、仮定条件と影響範囲を明記して管理します。

2. 基本設計｜配管仕様と成立するルートを決める

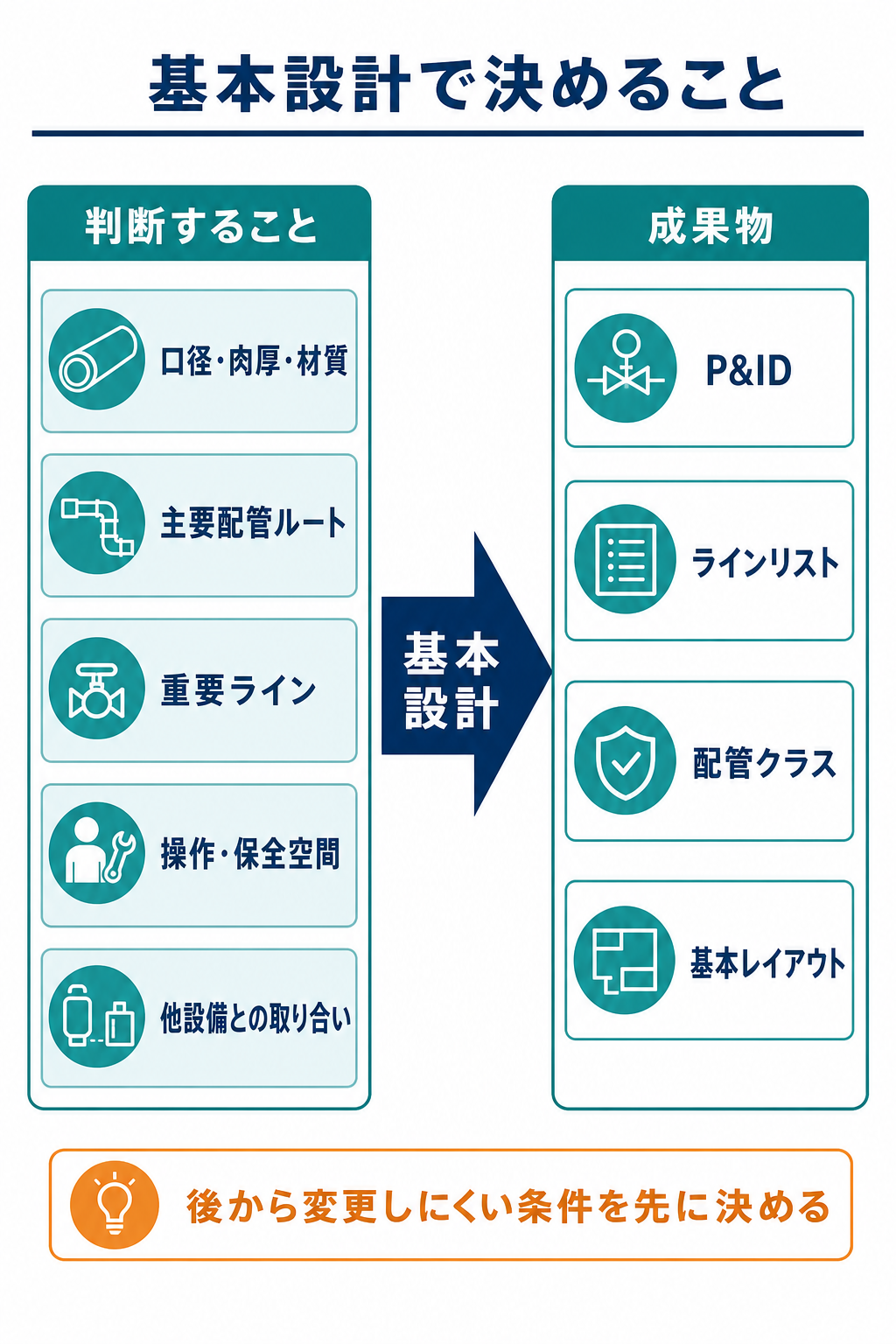

基本設計では、配管システムの骨格を決めます。主な成果物は、P&ID、ラインリスト、配管クラス、配管設計基準、基本レイアウトなどです。

ここで配管担当は、少なくとも次を検討します。

流量と許容圧力損失から口径を決める
内圧、温度、腐食条件から肉厚と材質を決める
機器配置と主要配管ルートを整合させる
高温・高圧・大口径・振動系などの重要ラインを抽出する
操作、点検、分解、搬出の空間を確保する
配管ラック、架構、建屋、道路、排水などとの取り合いを決める

最短ルートが、必ずしも良いルートではありません。短くても、熱膨張を吸収できない、弁を操作できない、機器を分解できない、施工できない、液だまりができる、といったルートは成立しません。

基本設計の段階では、細部を描き込みすぎるよりも、後から変更しにくい条件を優先します。大型機器の位置、パイプラックの幅と高さ、主要配管の通過帯、道路やメンテナンスエリア、埋設配管の経路などです。

3. 詳細設計｜ルートを製作・据付できる情報へ変える

詳細設計では、基本設計の構想を、製作・据付・検査に使える情報へ具体化します。

代表的な作業は次のとおりです。

配管レイアウトと3Dモデルの詳細化
配管フレキシビリティ・応力解析
圧力損失、必要に応じた振動・水撃検討
サポート形式、位置、荷重の決定
弁・計器・ストレーナなどの向きと操作空間の確認
アイソメ図、サポート図、材料集計表の作成
スプール分割、工場溶接・現場溶接位置の検討
他部門との干渉調整

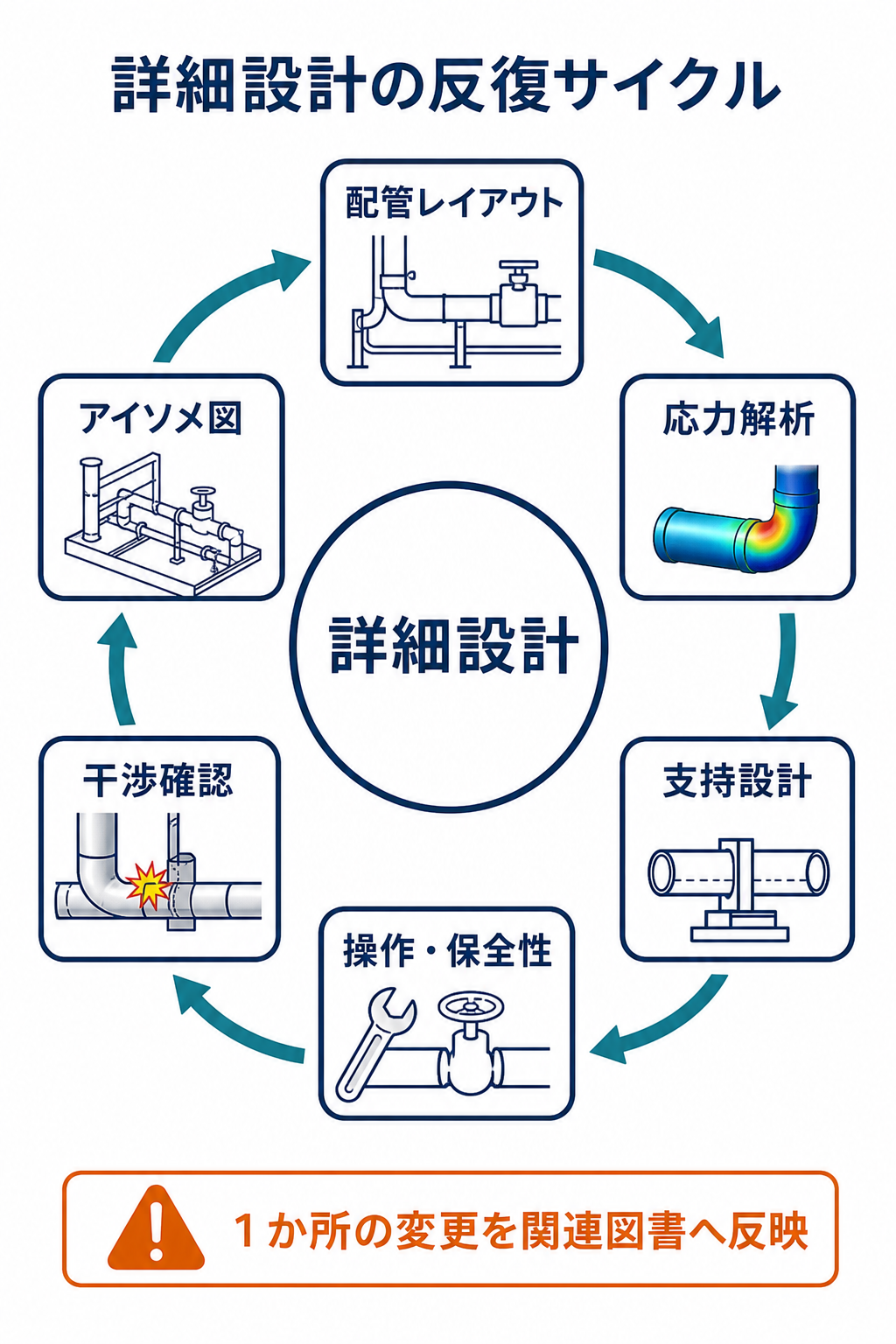

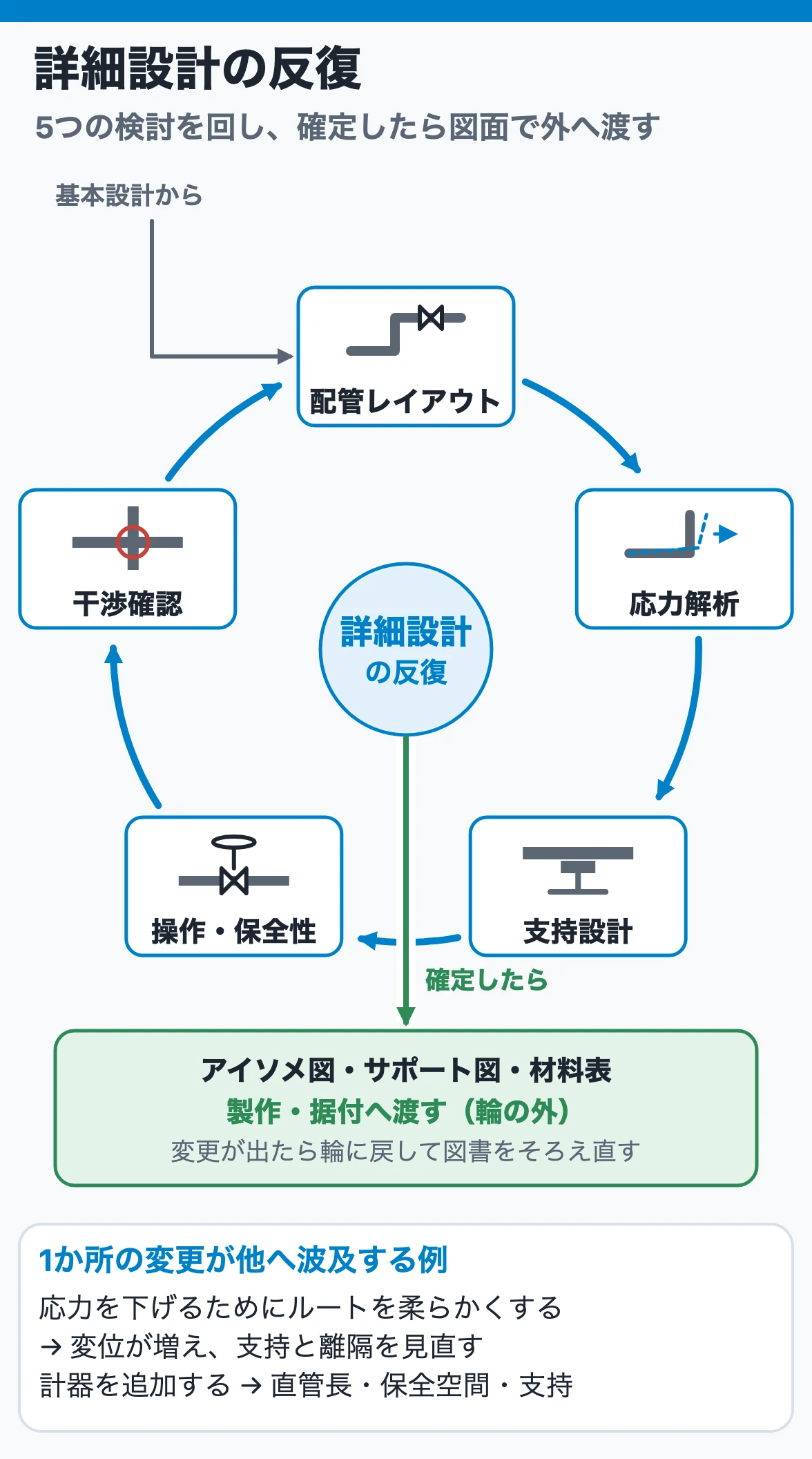

配管レイアウト、応力解析、支持設計、操作・保全性、干渉確認を相互に見直しながら詳細化し、確定したらアイソメ図・サポート図・材料表として製作・据付へ渡す詳細設計の反復 — 詳細設計の反復

詳細設計は、レイアウト担当、応力解析担当、サポート担当が別々に成果物を作って終わる作業ではありません。

例えば、応力を下げるために配管を柔らかくすると変位が増え、支持構造や周辺配管との離隔が必要になります。支持を強く拘束しすぎると、機器ノズル荷重が増えることがあります。計器を追加すると、直管長、保全空間、支持方法を見直す必要が生じます。

このため、変更結果を関連図書へ戻す反復が必要です。

詳細設計で見落としやすい点

弁ハンドルへ手が届くか
弁体、ストレーナエレメント、計器を抜き出せるか
フランジボルトを抜き差しできるか
溶接と非破壊検査の作業空間があるか
高点ベント、低点ドレン、必要勾配が成立するか
吊上げ、搬出、足場の計画が成立するか
保温厚さを含めても干渉しないか
運転時の熱変位を含めても接触しないか

4. 調達・製作・据付｜図面を現物へ変える

詳細設計の成果物は、材料調達、スプール製作、現地据付へ渡ります。

アイソメ図には、寸法、部品、溶接位置、材料表、注記などが示されます。製作工場では、輸送と現場搬入が可能な大きさにスプールを分けて製作します。現場では、機器・架構・サポートとの取り合いを確認しながら据え付けます。

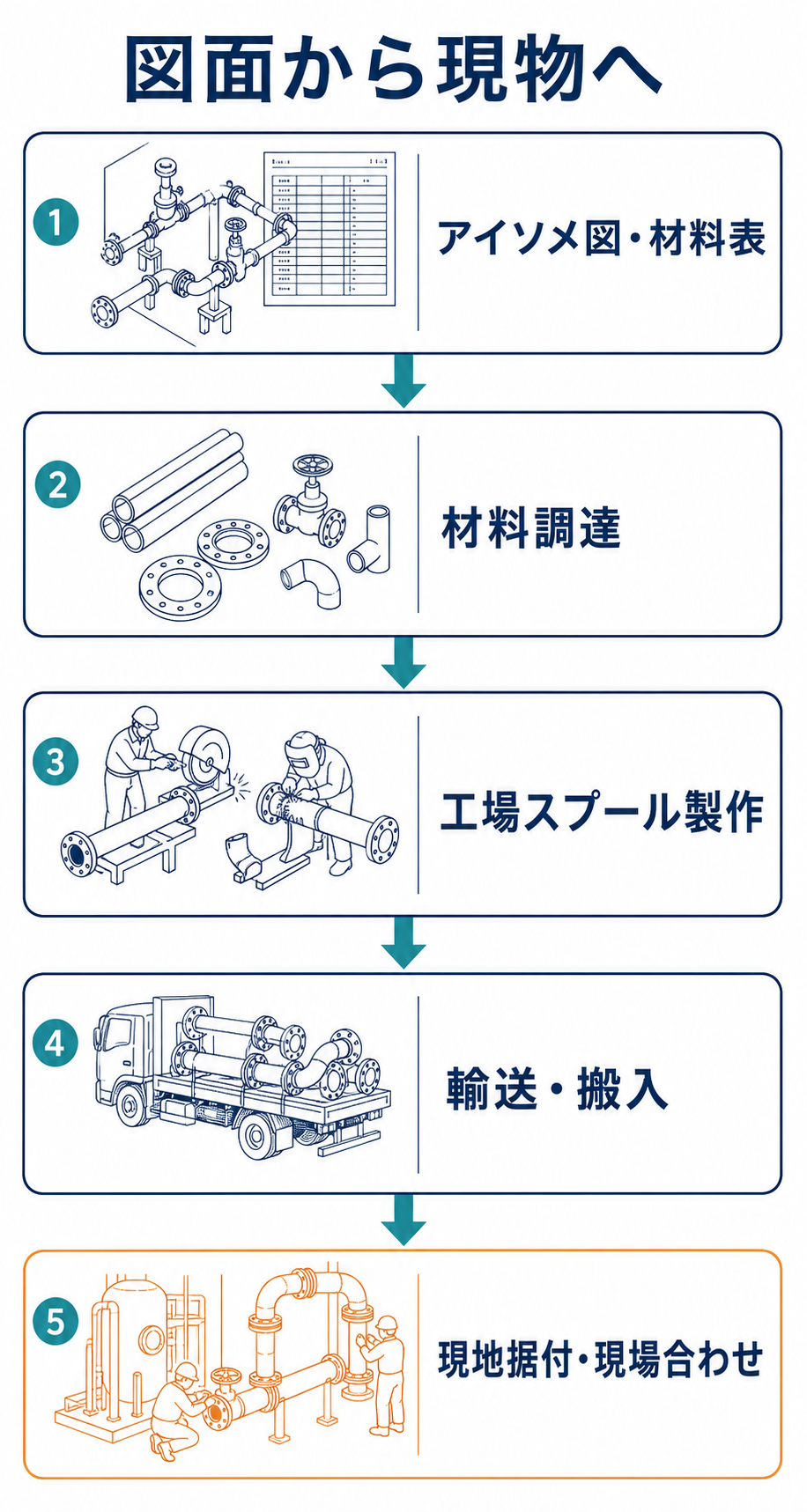

アイソメ図と材料表から材料調達、工場スプール製作、輸送、現地据付、現場合わせへ進む配管施工の流れ — アイソメ図から現地据付まで

設計者は、図面を発行した後も施工性を確認します。現場合わせ溶接の位置、搬入経路、クレーンや足場、仮支持、試験用閉止板、フラッシング用仮設などは、設計段階から考慮した方が安全で手戻りが少なくなります。

現場で変更が必要になった場合は、赤書きだけで終わらせず、影響を確認します。ルート変更が支持荷重、熱応力、勾配、計器直管長、弁操作性、試験範囲へ影響することがあるためです。スプールの製作から溶接・非破壊検査・据付までの工程と記録は「配管製作と現地施工」で解説しています。

5. ラインチェック・試験・試運転｜設計どおり機能するかを確かめる

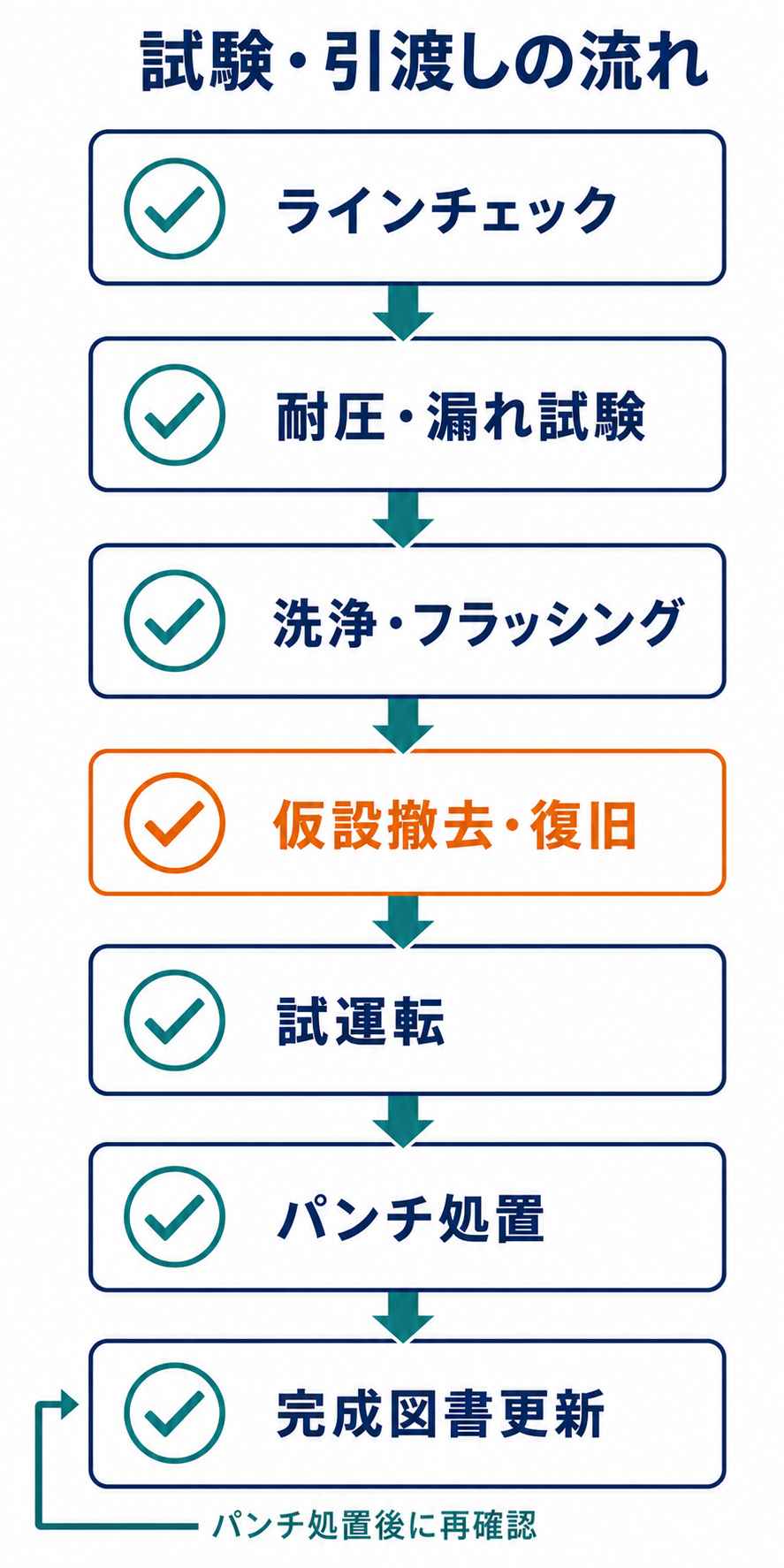

据付後は、ラインごとにP&ID・アイソメ図・仕様と現物を照合し、耐圧・漏れ試験、洗浄・フラッシング、仮設品の撤去と復旧、パンチ項目の処置へ進みます。確認項目の一覧は「配管の完全ガイド」の「第6段階：運転前に確認する」にまとめています。ラインチェックと耐圧・気密試験の進め方は「ラインチェックと耐圧・気密試験」で解説しています。

試験で漏れないことは重要ですが、それだけで配管の完成とはいえません。試運転では、実際の温度・圧力・流量で、振動、異音、熱変位、支持状態、ドレン排出、弁操作、計器指示などを確認します。暖機・昇圧・パージ・ドレン抜きなど立上げの操作は「配管の試運転と立上げ」で解説しています。

設計と異なる現場変更や試運転で得た知見は、完成図、P&ID、ラインリスト、保全資料へ反映します。現物と図書が一致して初めて、運転・保全へ安全に引き渡せます。
