バルブ選定で最初に決めるのは、弁の名前ではありません。「何をさせるか」です。同じ口径・材質でも、流れを確実に止めたい弁と、安定して絞りたい弁では適した構造が違います。逆流防止は、さらに別の働きです。

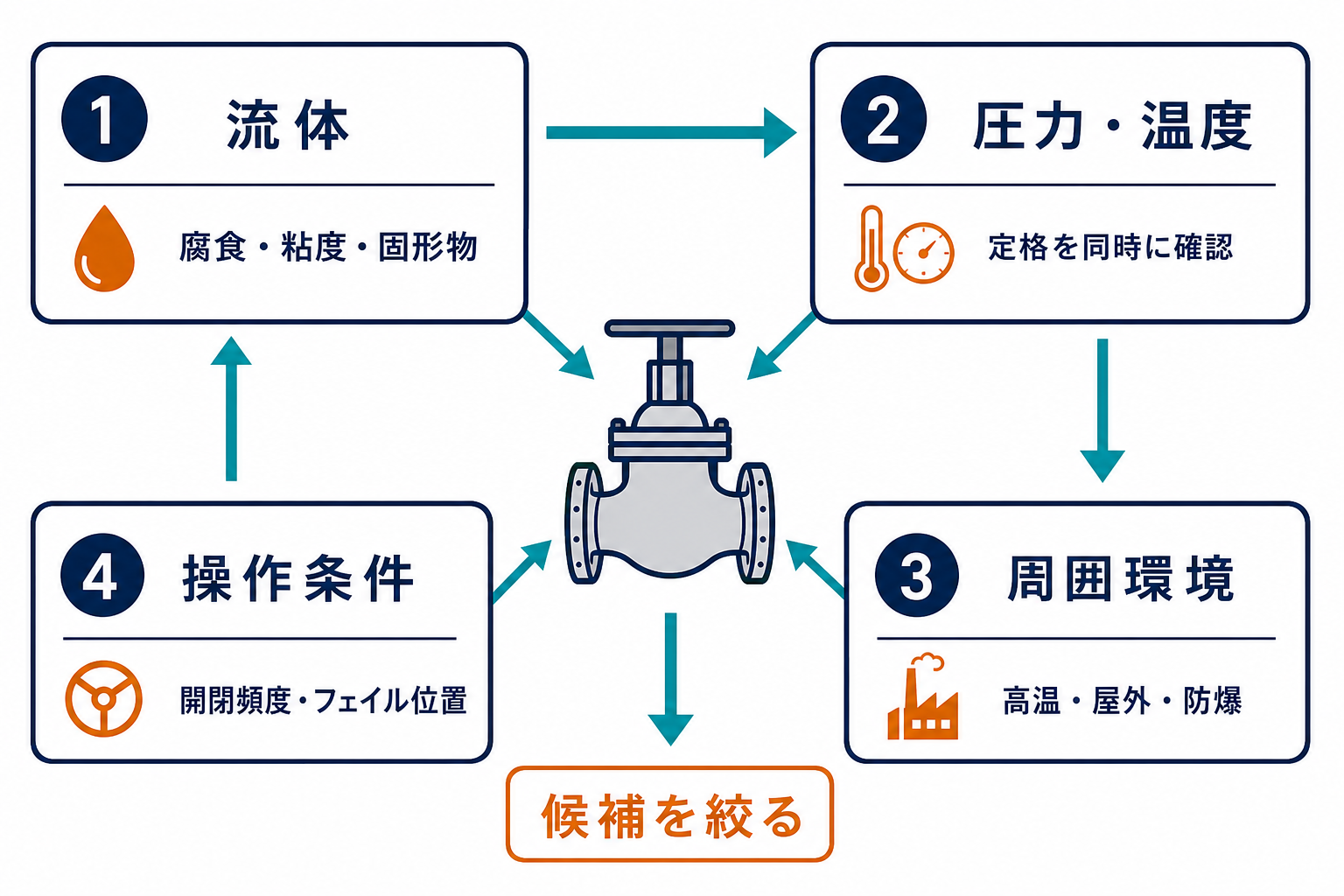

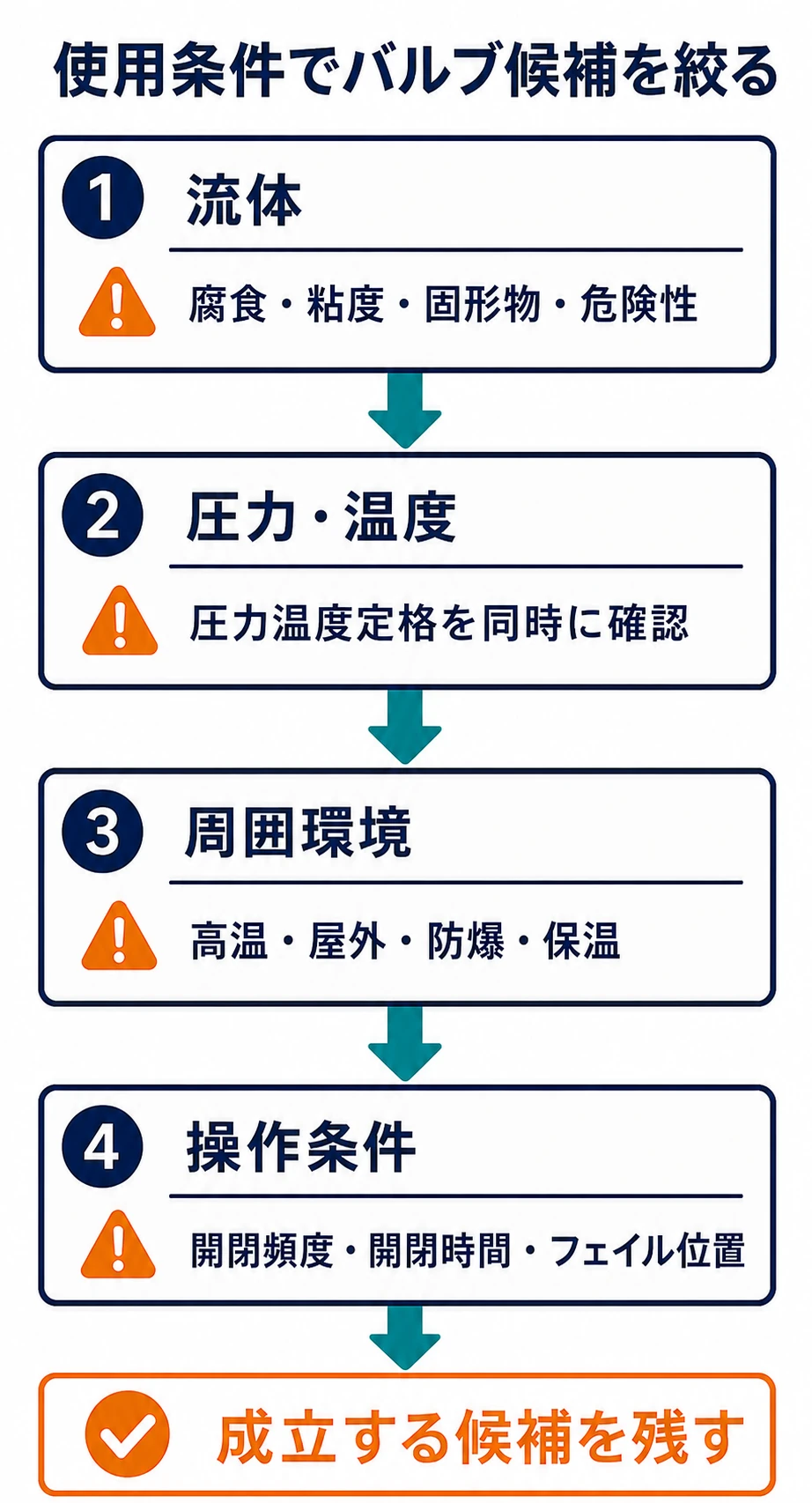

この記事では、化学プラントで用いる代表的なバルブを、役割、弁体の動き、流体条件、圧力温度条件の順に選ぶ方法を説明します。初学者向けの地図でありながら、仕様書を作る設計者が見落としやすい条件まで含めます。

1. まず「止める・絞る・逆流を防ぐ」を分ける

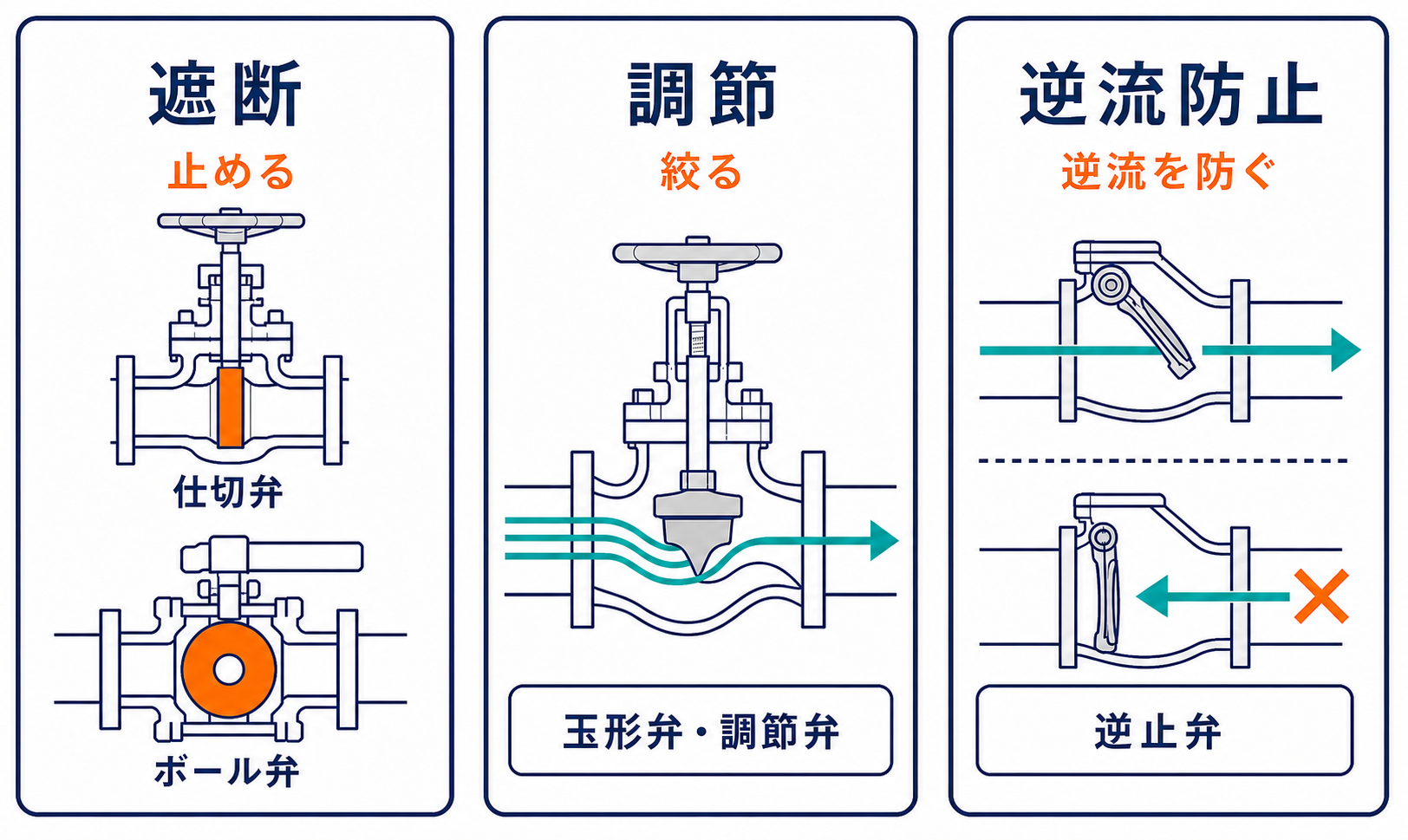

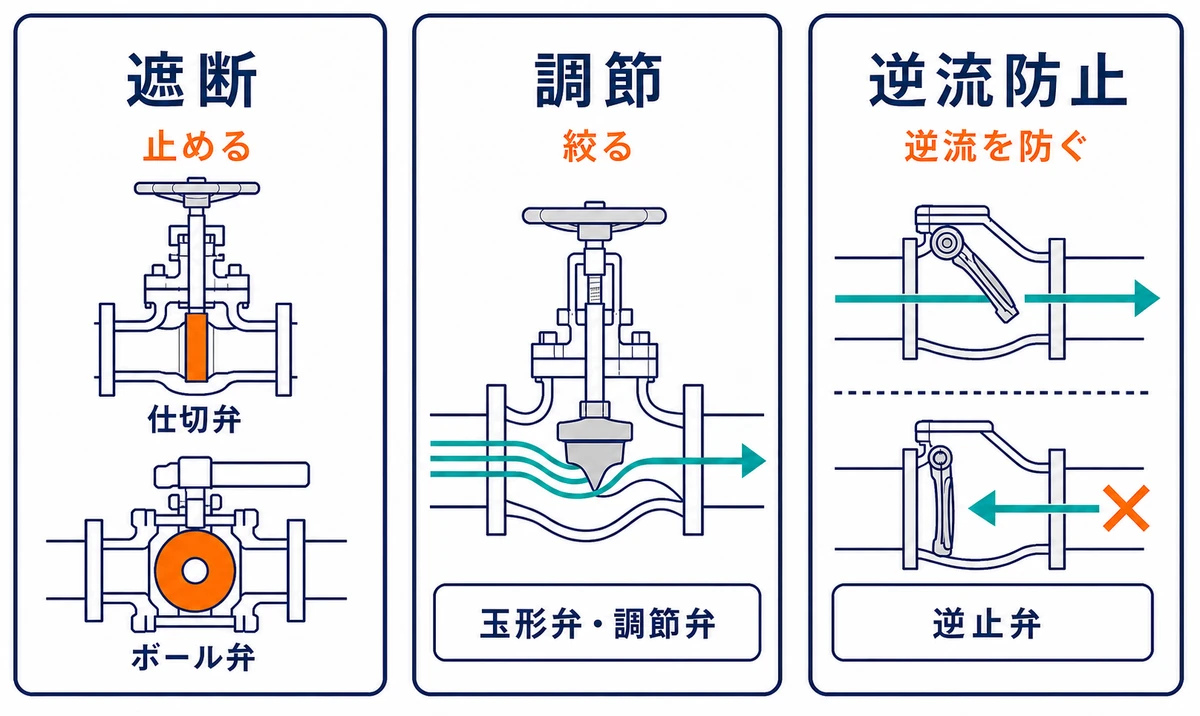

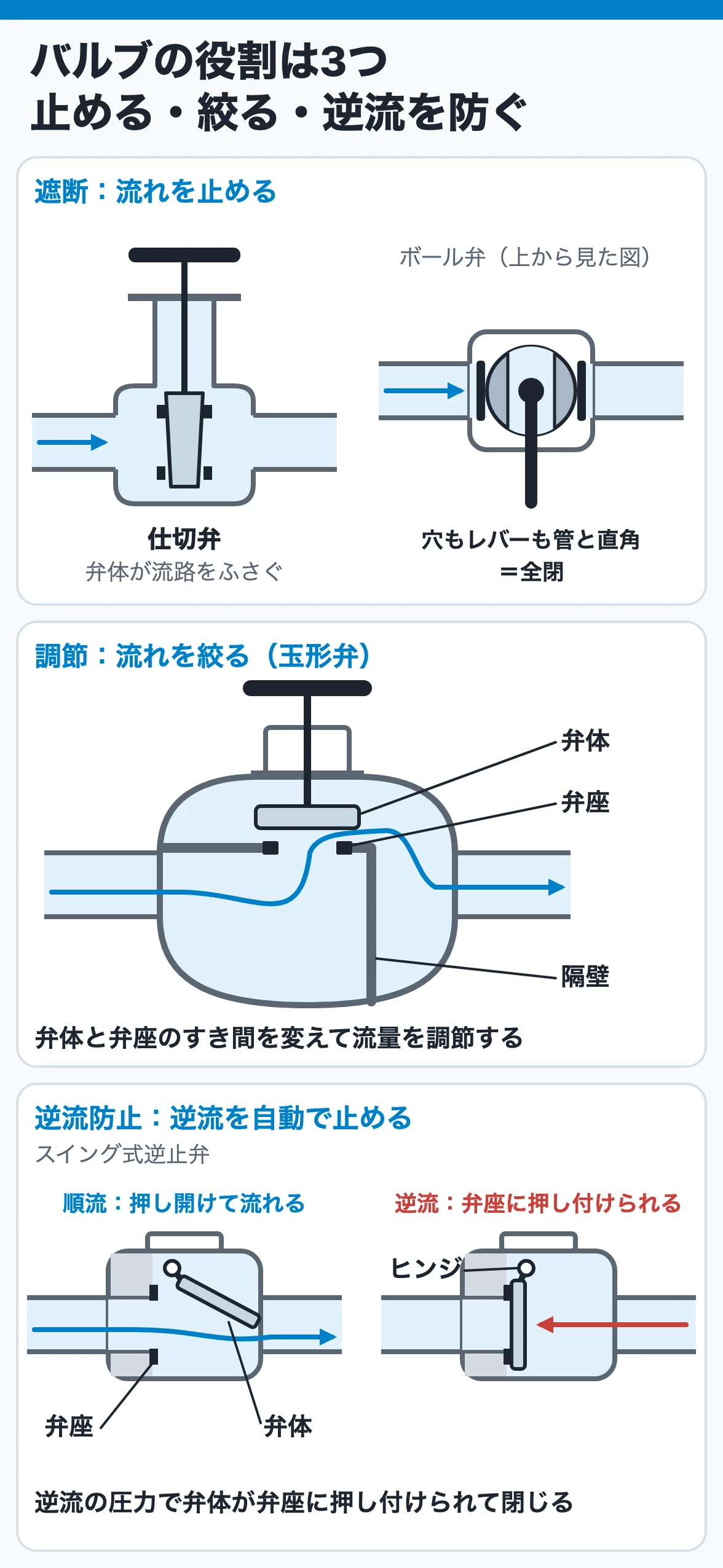

バルブの主な役割は、遮断、調節、逆流防止の3つです。『配管設計実用ノート』も、流れの開閉を行う止め弁と、流れの調節を行う調節弁をまず分け、両方を行える弁もあると整理しています。

役割	設計上の要求	主な候補	注意点
遮断	全開時の抵抗が小さく、閉止時の漏れが要求範囲内	仕切弁、ボール弁、バタフライ弁	中間開度で使えるとは限らない
調節	中間開度で安定し、必要な流量特性と容量を持つ	玉形弁、調節弁、ニードル弁、用途に応じた回転形調節弁	圧力損失、キャビテーション、騒音、弁座漏れを検討する
逆流防止	順流では開き、逆流時に自動で閉じる	スイング形、リフト形、デュアルプレート形などの逆止弁	流速、脈動、取付姿勢、閉止速度を確認する

安全弁・逃し弁は過圧保護を担う重要な弁ですが、選定と容量計算の考え方が異なるため別記事で扱います。

役割を混同すると、設置直後は動いても長期運転で問題が出ます。仕切弁を半開で流量調整に使えば、弁体やシートへ不安定な流体力が作用します。調節弁を遮断弁の代わりにすれば、要求した隔離性能を得られないことがあります。逆止弁も、保全作業時の確実な隔離手段にはなりません。

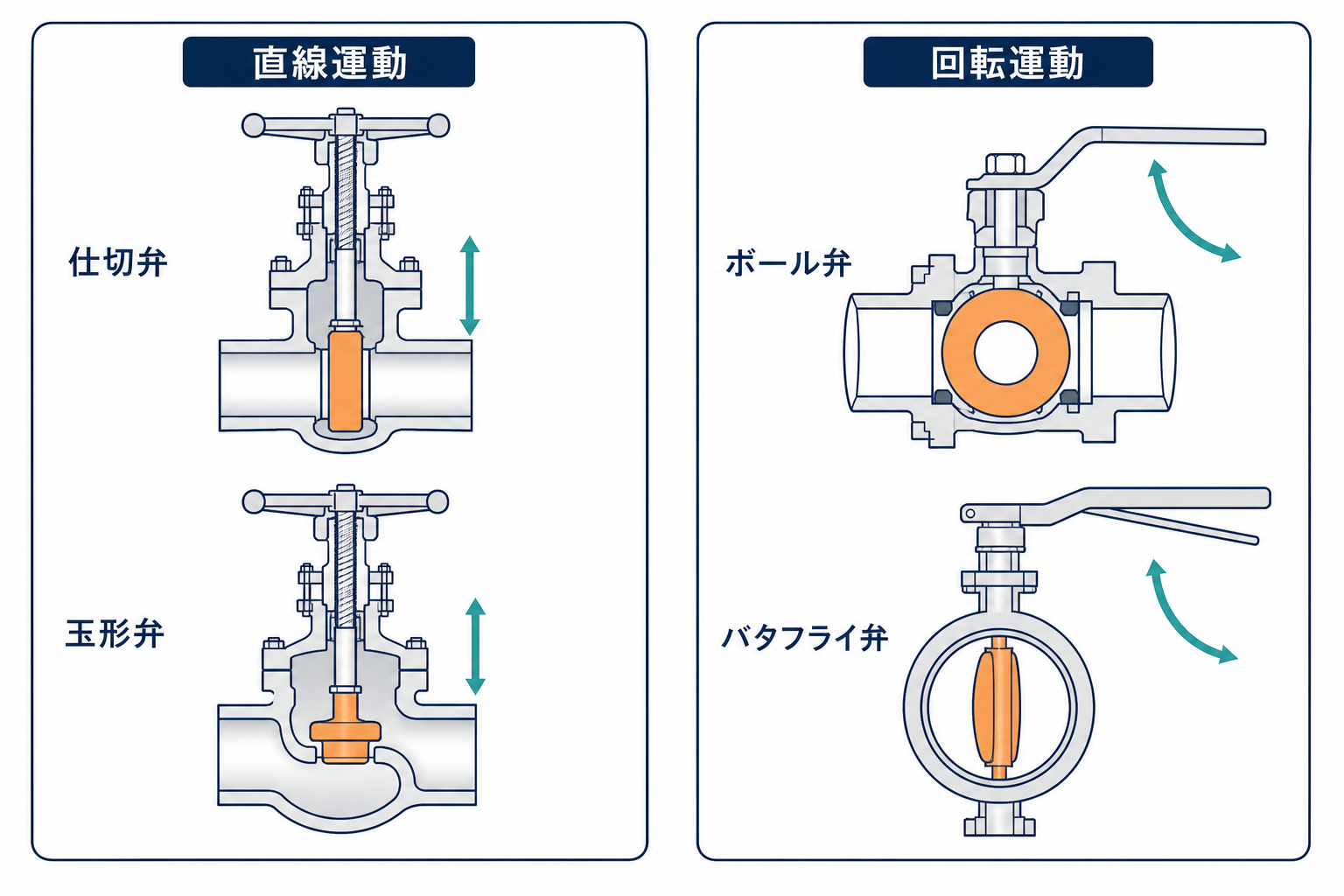

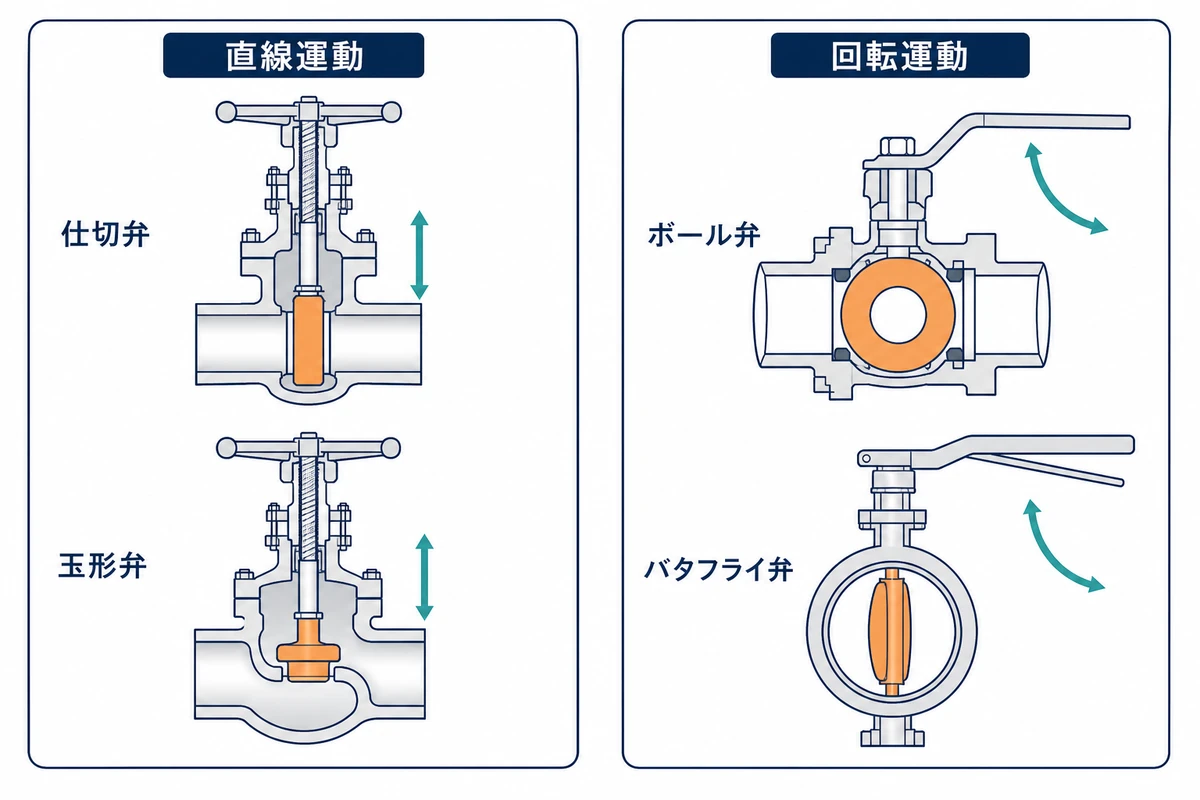

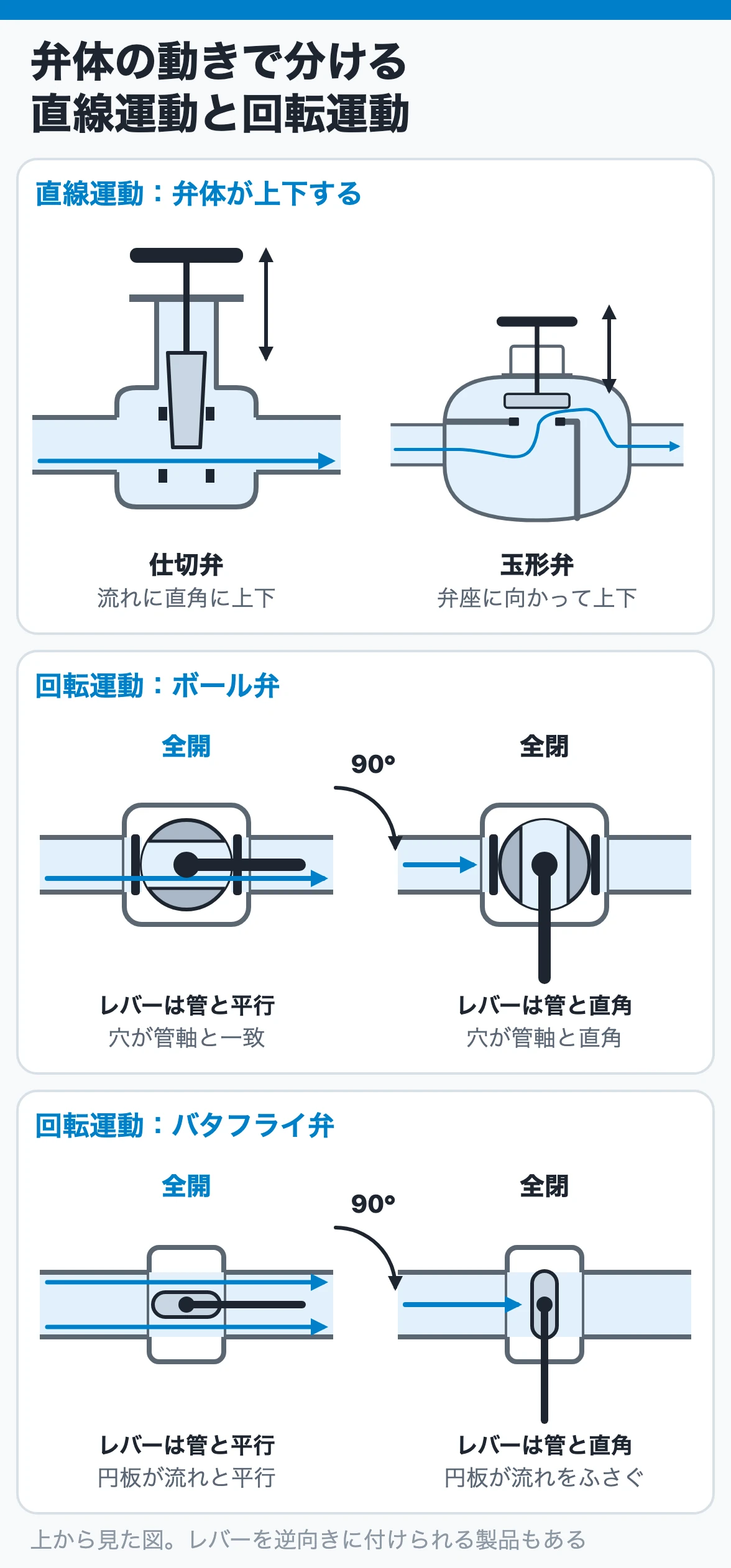

汎用弁の構造は、弁体の動きで大きく理解できます。『絵とき「バルブ」基礎のきそ』は、押し付け、スライド、押しつぶし、回転という弁体の動きと代表的な弁形式を対応させています。

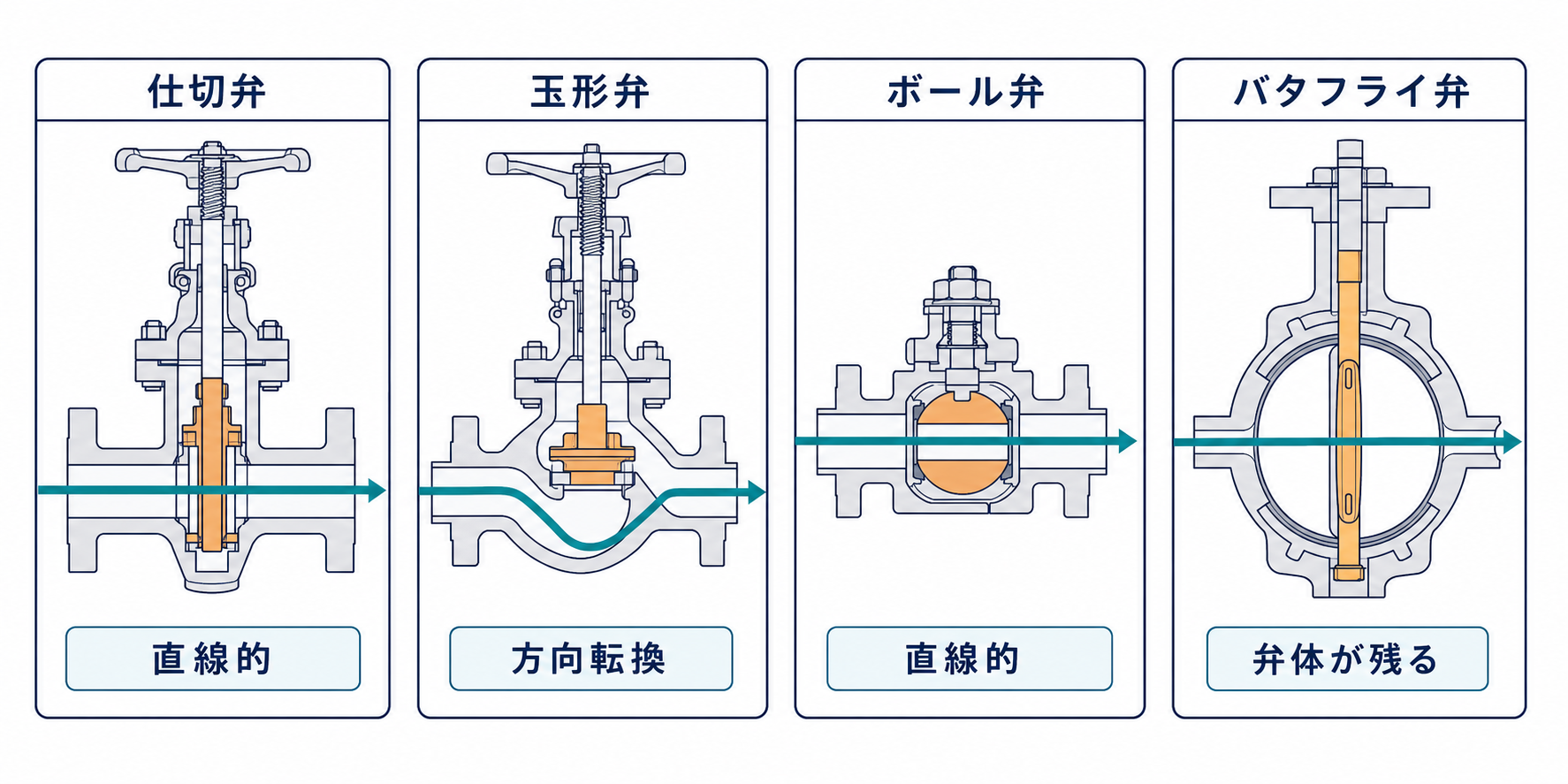

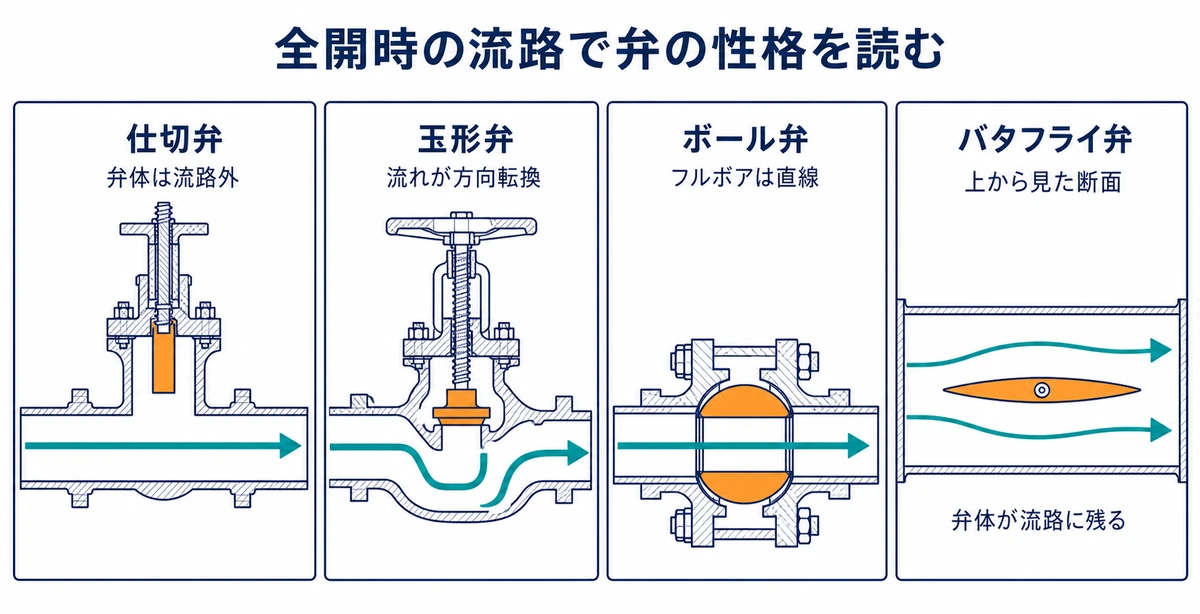

仕切弁は板状の弁体を流れにほぼ直角に上下させます。全開では流路が比較的まっすぐになるため遮断用途に向きますが、中間開度を常用する構造ではありません。

玉形弁は弁体を弁座へ押し付けます。弁体と弁座の間隔を連続的に変えやすく、流量調整に向きます。一方、流れが弁箱内で方向を変えるため、全開でも圧力損失は大きくなります。繊維、スラリー、高粘度流体では複雑な流路が不利になるため、流体適合性を確認します。

ダイヤフラム弁は、弾性体の隔膜を押し下げて流路を閉じます。流体と駆動部を隔離しやすい一方、隔膜の材質、温度、圧力、繰返し寿命が適用範囲を決めます。

ボール弁、バタフライ弁、プラグ弁は、弁体をおおむね90度回転させて開閉します。短い動作で開閉でき、構造をコンパクトにしやすいことが特徴です。

ボール弁は、全開時に穴と配管軸を合わせられるため、フルボア形では流路を直線にできます。ただし、一般的なソフトシートには温度・流体適合性の制限があり、中間開度での連続使用も原則として個別に確認します。

バタフライ弁は薄い円板を回転させます。大口径で軽量・コンパクトにしやすい一方、全開でも弁体と軸が流路内に残ります。配管内を清掃具が通るライン、固形物を含む流体、圧力損失が厳しいラインでは影響を確認します。

バルブに万能な形式はありません。『配管設計実用ノート』の比較表でも、密閉性、調節性、開閉時間、圧力損失、耐食性、耐圧性の評価は弁種ごとに異なります。重要なのは、単純な優劣表を暗記することではなく、要求条件に合わない候補を順に外すことです。

弁種	得意な役割	全開時の流路	調節	代表的な確認事項
仕切弁	遮断	比較的直線	原則不向き	中間開度の振動、開閉ストローク、弁箱内の閉塞
玉形弁	調節・遮断	曲がりが多い	得意	圧力損失、流れ方向、キャビテーション、固形物
ボール弁	遮断	フルボアなら直線	標準形は原則不向き	シート材、温度、中間開度、キャビティ昇圧
バタフライ弁	大口径の遮断、用途により調節	弁体が残る	形式により可能	弁体干渉、差圧、シート、必要トルク
ダイヤフラム弁	腐食性・スラリー・清浄用途など	形式による	可能	隔膜材、温度圧力範囲、寿命
逆止弁	逆流防止	形式による	不可	最小流速、閉止速度、取付姿勢、ウォータハンマ
