バルブ・計器の操作性とメンテナンス空間｜使える配管配置の設計手順

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

3Dモデル上で配管とバルブが干渉せず、アイソメ図にも収まっている。それでも現場では、ハンドルを握れない、圧力計が読めない、弁蓋を上へ抜けない、取り外した機器を運び出せないことがあります。

原因は、配置を「物体が収まるか」だけで評価し、人の動作と保全作業の時間軸を入れていないことです。バルブや計器は、据え付けた状態で終わる部品ではありません。運転員が近づき、指示を読み、弁を操作し、保全員が工具を使い、部品を外し、吊り上げ、搬出して、再び組み立てます。

この記事では、バルブと現場計器の配置を「近づく→見る→操作する→外す→吊る→運ぶ」の順で確認する方法を解説します。具体的な寸法は、会社標準、法令、弁・計器メーカーの外形図、作業方法によって変わります。ここでは、図面レビューで見落としやすい判断軸を中心に整理します。

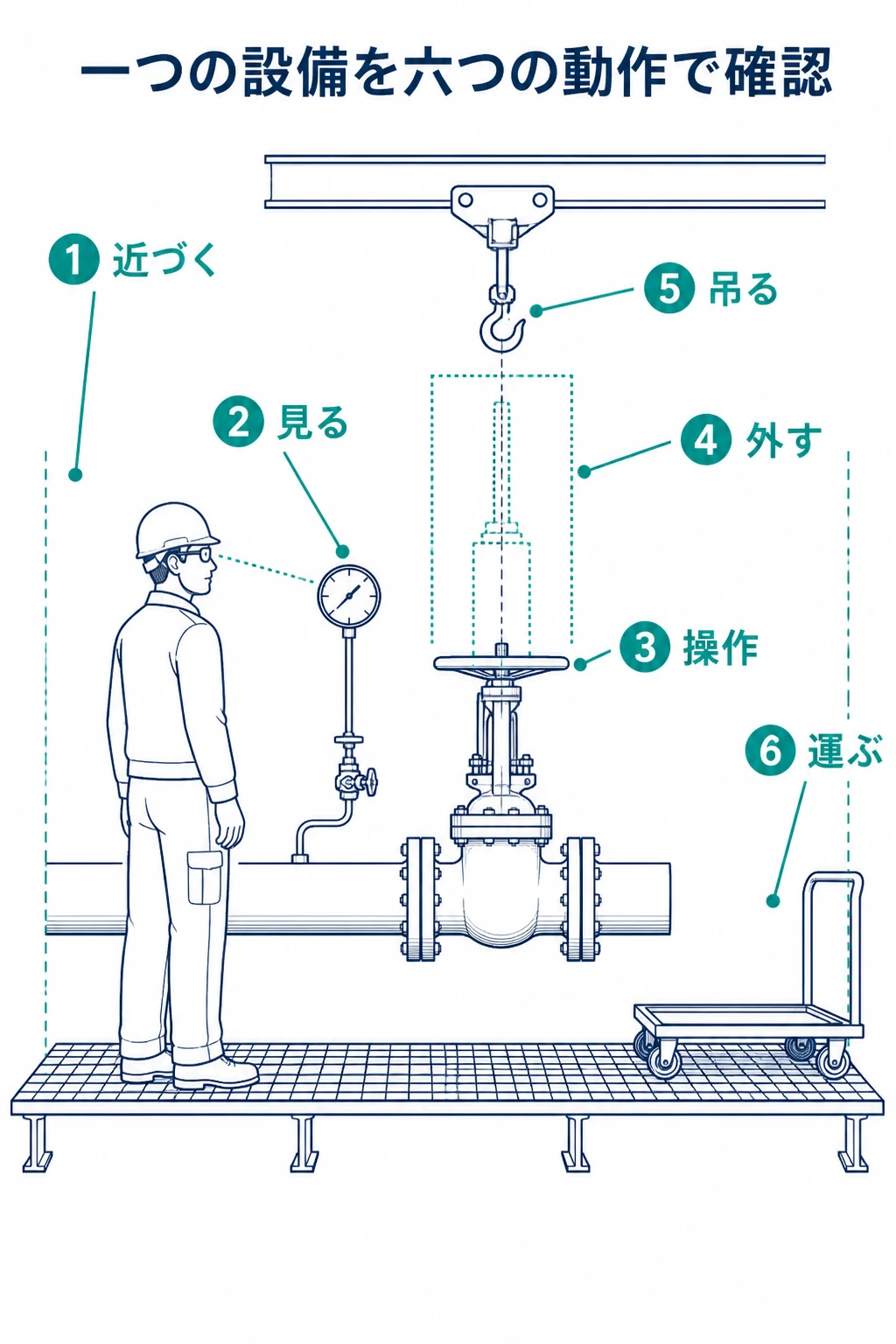

まず結論：人と部品の動きを時間順に通す

操作性と保全性のレビューは、静止した完成形だけを見ても不十分です。次の六つの動作を、運転時と停止保全時の両方で通します。

1. 近づく：通路、階段、プラットフォームから安全に到達できる
2. 見る：タグ、目盛、指針、開閉表示と周囲の状態を確認できる
3. 操作する：安定した姿勢でハンドル、レバー、スイッチを動かせる
4. 外す：ボルト、弁蓋、ステム、アクチュエータ、計器を抜き出せる
5. 吊る：重量物へ安全に玉掛けし、必要な吊り代を確保できる
6. 運ぶ：取り外した部品を床、開口、通路から整備場所へ搬出できる

この順に追うと、「手は届くがレンチが振れない」「弁は外れるが床へ降ろせない」といった、完成形だけでは見えにくい欠陥を発見できます。

操作頻度と緊急性から配置の優先順位を決める

すべてのバルブを同じ条件で配置する必要はありません。先に、誰が、いつ、何のために操作するかを分類します。

頻繁に使う弁は、単に近い場所へ集めるのではなく、実際の操作順序と監視する計器の位置を合わせます。異常時に扱う弁は、漏えい、噴出、高温面、回転機器などの危険源へ近づかずに操作できるかを確認します。

遠隔操作弁でも現場性は不要になりません。手動操作機構、ポジショナ、電磁弁、リミットスイッチ、エアセットの点検と校正に人が近づきます。通常運転の操作が自動化されても、保全時のアクセスは残ります。

バルブは中心高さだけでなく作業包絡で見る

一次資料には、バルブ高さを自由に選べる場合、操作床からバルブ中心まで1.1 mをよい例とし、1.8 m以上では操作架台またはチェーンホイールを検討する記述があります。これは設計の考え方を示す一般例であり、現在の一律な法定値ではありません。案件標準、バルブ寸法、操作力、保温、保護具、足場条件を優先します。

重要なのは、バルブ中心の一点ではなく、次の作業包絡です。

• ハンドル外周を手で握り、全周を回せる空間
• 隣接するハンドル、配管、構造物とのつかみ代
• レバーが全開から全閉まで動く扇形の範囲
• ゲート弁やグローブ弁のステムが全開時に上昇する範囲
• ギヤ操作機やアクチュエータの外形と点検カバーの開放範囲
• フランジボルトへレンチを掛け、振り角を確保する範囲
• 保温材と着脱式保温カバーを取り付ける余裕

配管だけを表示した3Dモデルでは、ハンドルやステムが簡略化されていることがあります。メーカー外形図から、全開時高さ、ハンドル径、アクチュエータの着脱方向、重量をモデルまたは保全包絡へ反映します。

手が届かない弁の代替手段を選ぶ

高所や低所の弁は、脚立を常設運用にしないことが基本です。使用頻度、弁サイズ、必要操作力、緊急性に応じて、次の方法を比較します。

• 操作架台またはプラットフォームを設ける
• チェーンホイールを安全な位置まで下ろす
• エクステンションステムで操作高さを変える
• ギヤ操作機に変更して操作力を下げる
• 遠隔操作弁とし、現場手動操作の方法を別に確保する
• 配管ルートまたは弁位置そのものを変更する

チェーンが通路に垂れ下がる、エクステンションステムが構造物へ干渉する、遠隔操作化で保全対象が増える場合もあります。代替手段を付けたことで別の障害を作っていないかまで確認します。

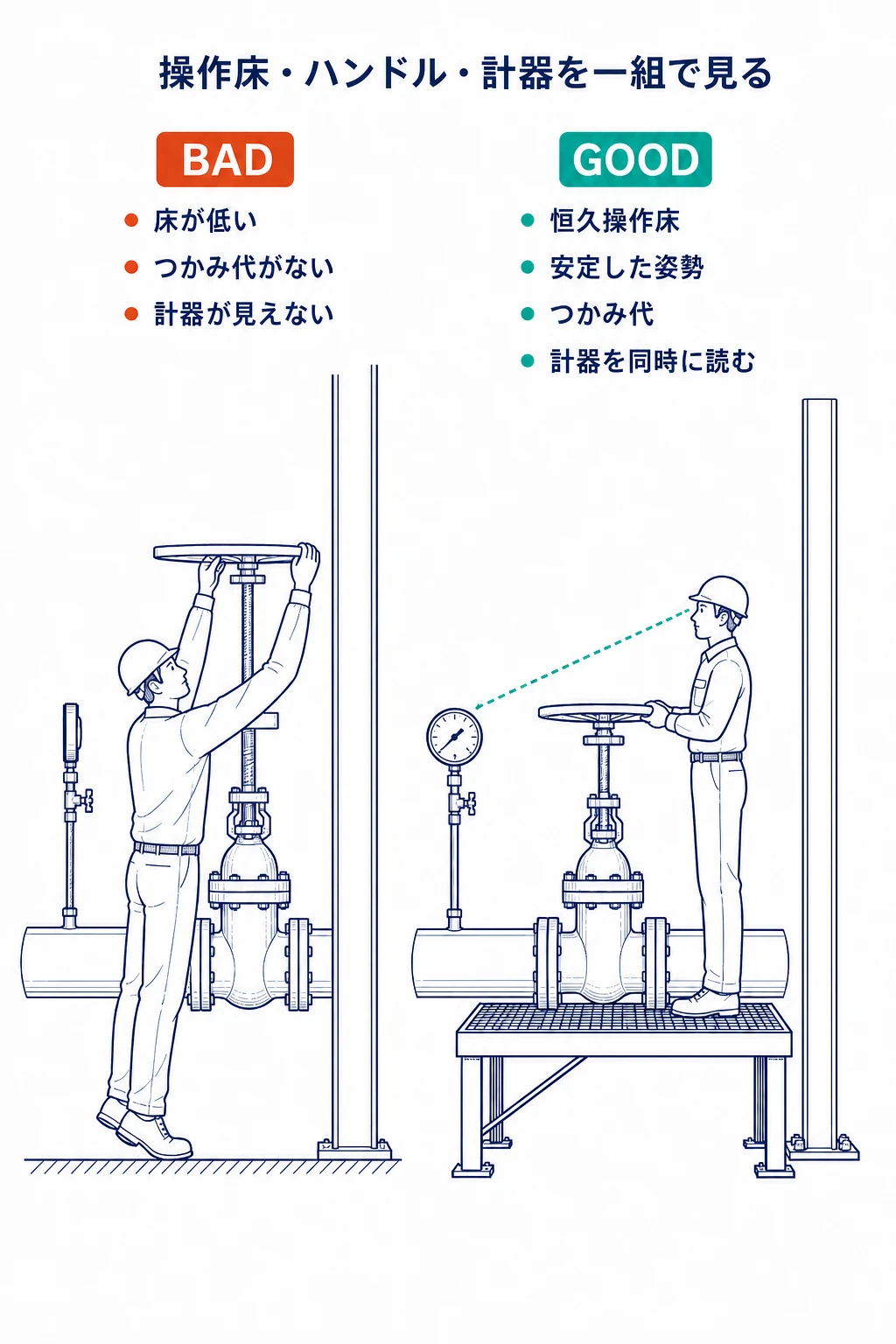

現場計器は「読める」だけでなく操作と結びつける

圧力計、温度計、液面計、流量計の現場指示は、視線が届けばよいわけではありません。運転員がどの弁を操作し、その結果をどの計器で確認するかを一組として配置します。

確認するポイントは次のとおりです。

• 通常の立ち位置から目盛、指針、単位、タグを識別できる
• 文字盤が配管や柱の裏を向かず、反射や照明不足を避ける
• 指示計と対応する操作弁を、無理な首振りや移動なしに確認できる
• ゲージ弁、マニホールド、均圧弁、ドレン・ベントを安全に操作できる
• 液面計の上下元弁、ドレン、保護具へ到達できる
• 校正器、テストホース、ハンドポンプを接続する空間がある
• 計器を取り外した際の残圧・残液を安全に処理できる
• 高温、低温、腐食性流体の漏えい方向に顔や身体を置かない

計器を操作床から読めない場合は、計器だけを無理に長い導圧管で移すのではなく、応答遅れ、液封、気液分離、凍結、ドレン・ベント性を含めて検討します。必要ならプラットフォーム、リモートシール、現場表示器、制御室表示などを比較します。

取り外し空間は部品が動く方向に確保する

保全空間は、機器の周囲に均等な空白を置くことではありません。外す部品が実際に移動する方向へ、必要な長さと工具空間を連続して確保します。

バルブ周りでは、少なくとも次を確認します。

• 弁蓋、ステム、ディスクまたはプラグの抜出し方向
• アクチュエータ、ギヤ操作機、ポジショナの取外し方向
• フランジボルトを抜く方向とレンチの操作範囲
• 弁本体を横へ移動してフランジ間から抜く空間
• 保温材、蒸気トレース、ケーブル、チューブを外す作業空間
• 取り外し前の隔離、減圧、排液、パージに使う接続部

調節弁の上に配管を通すと、通常運転中は問題がなくても、アクチュエータやステムを上へ抜けなくなることがあります。弁本体を外すために周辺配管まで切断する配置は、停止時間と復旧リスクを増やします。

現場計器では、発信器のカバー開放、端子作業、マニホールド操作、導圧管の着脱、校正器の設置を確認します。ケーブルラックや保温外装が、カバーや継手の直前を塞いでいないかも見ます。

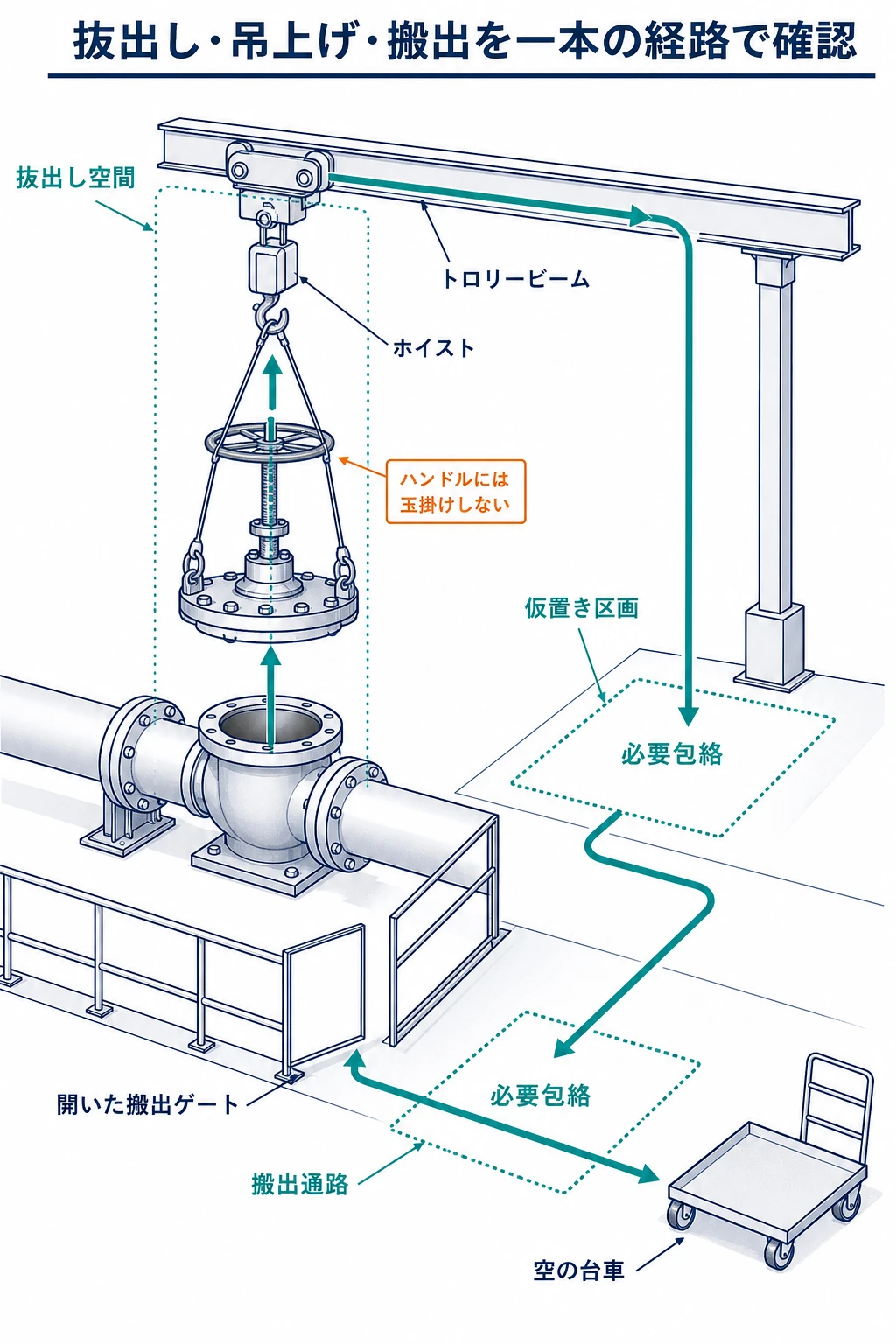

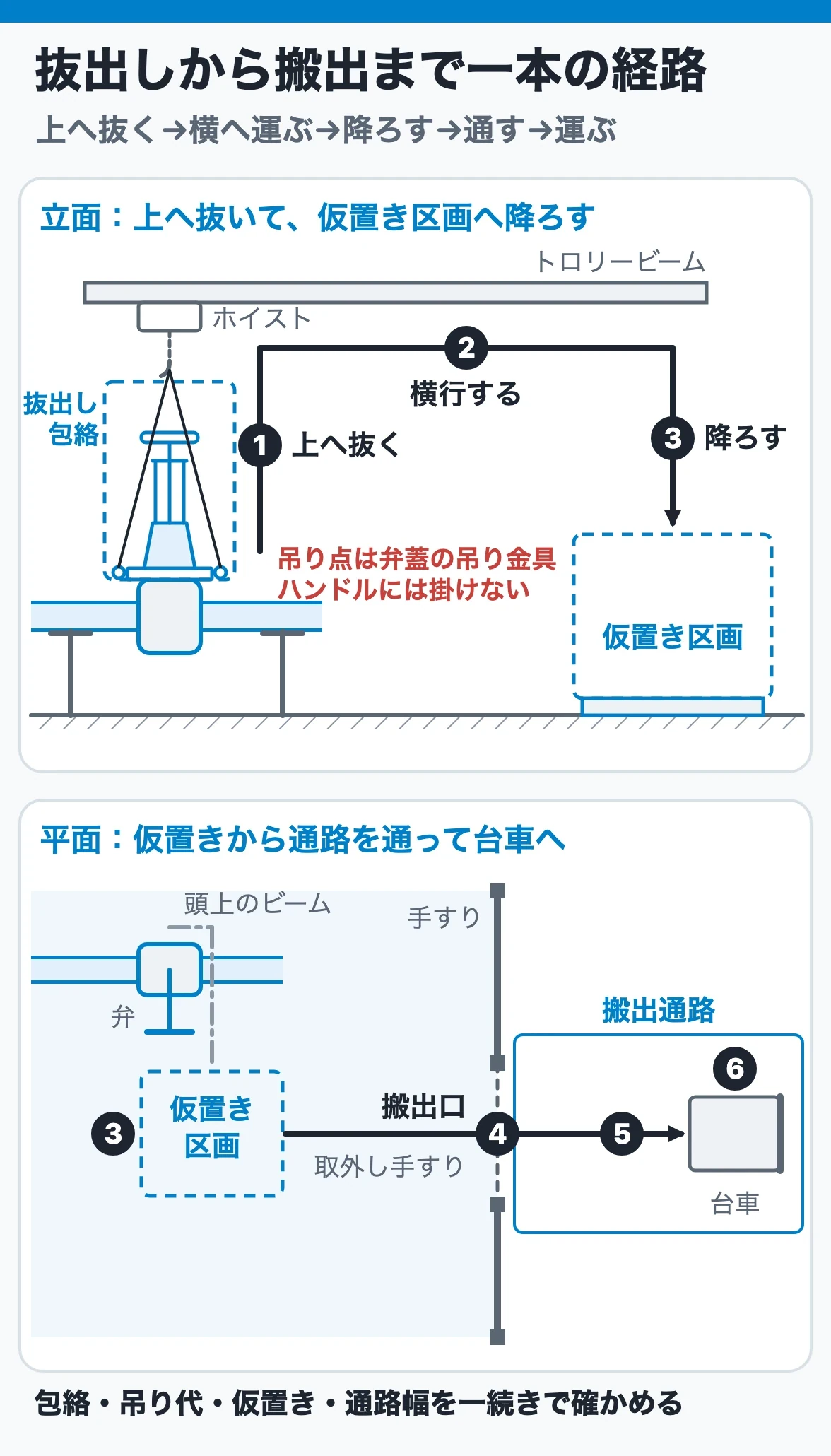

吊上げ空間と搬出経路はセットで計画する

重量物が機器から外れても、その場に置けなければ保全は完了しません。重量、重心、吊り点、吊り具、揚程、仮置き、搬出先までを一つの経路として計画します。

一次資料では、保守時の取り外し、移動、吊上げ、吊下ろしのためにトロリービーム、天井走行クレーン、ダビッドなどを設ける考え方が示されています。また、故障時に取り出す機械の最小分割寸法と、搬出通路の幅を事前に把握することが求められています。

実務では次を確認します。

1. 取り外す最大単品の重量と重心をメーカー図書で確認する
2. 玉掛け位置と吊り具を取り付ける手元空間を決める
3. フック、シャックル、スリングを含む吊り代を確保する
4. 吊荷が配管、計器、ケーブル、手すりへ当たらない経路を通す
5. 床の仮置き場所と許容荷重を確認する
6. 最小分割寸法で開口、階段、通路、扉を通過できるか確認する
7. 取り外し式手すりや開口蓋の管理方法を決める
8. 整備後の逆経路で再組立てできることを確認する

3Dモデルレビューは人と工具を置いて行う

3Dモデルレビューでは、透明な配管の間を視点だけが移動できても、作業可能とは判定できません。対象ごとに、次の簡易モデルまたは包絡体を置きます。

• 作業者：ヘルメット、保護具を含む立位・しゃがみ姿勢
• 手と腕：ハンドル外周、レバー軌跡、チェーン操作位置
• 工具：レンチ、トルクレンチ、ボルト抜き、校正器
• 交換部品：全開ステム、弁蓋、アクチュエータ、計器、ストレーナエレメント
• 荷役：フック、スリング、吊荷の回転包絡、台車、仮置き範囲

レビューは、平面図だけでなく、操作床からの視点、側面、上方、搬出方向から確認します。3Dモデルで候補を絞った後、運転・保全担当者が実際の操作手順を読み上げながらウォークスルーすると、タグの見間違い、左右の取り違え、退避方向なども発見しやすくなります。

設計レビューの進め方

1. P&IDから操作対象、計器、隔離点、保全対象を抽出する
2. 起動、定常、停止、異常時、保全時の作業を時系列に並べる
3. 使用頻度、緊急性、必要操作力、流体危険性を分類する
4. 操作床、通路、階段、プラットフォームと退避経路を決める
5. メーカー外形図から全開外形、取外し方向、重量を反映する
6. ハンドル、レバー、ステム、工具、計器の作業包絡を確認する
7. 分解した部品の吊上げ、仮置き、搬出、再搬入を通す
8. 運転・保全・安全・建築・電気計装の担当者で3Dレビューする
9. 建設後、現場でタグ、視認性、操作姿勢、照明、足元を再確認する

よくある間違い

バルブ中心高さだけで合否を決める

同じ中心高さでも、ハンドル径、弁形式、操作力、周辺配管で作業性は変わります。ハンドル外周と全開時外形を含む包絡で確認します。

チェーンホイールを付ければ高所弁は解決すると考える

チェーンの操作位置、垂下経路、絡み、通路干渉、開閉表示、保全アクセスが残ります。緊急操作に適するかも別に評価します。

圧力計の文字盤が見えればよいと考える

対応する弁を操作しながら読めるか、単位とタグを識別できるか、ゲージ弁やマニホールドを安全に扱えるかまで確認します。

機器周囲に余白があるので分解できると判断する

部品は特定方向へ抜け、工具も軌跡を持ちます。上方の配管、横の柱、下の床梁などが移動方向を塞いでいないかを確認します。

クレーンが届くので搬出できると考える

吊り上げ後の旋回、仮置き、開口通過、台車への載せ替えまで通らなければ搬出できません。最小分割寸法と重量をメーカー図書で確認します。

建設用足場を運転・保全用に当てにする

建設完了後に撤去される仮設足場は、恒久的な操作手段ではありません。常設設備で成立するアクセスを設計します。

最終チェックリスト

• [ ] 頻繁に使う弁が操作順序に沿って配置されている
• [ ] 緊急時の弁へ危険源を横切らずに到達できる
• [ ] 操作床からハンドルを握り、全開・全閉まで動かせる
• [ ] 隣接弁との間に手のつかみ代がある
• [ ] ステム、レバー、チェーン、アクチュエータの可動範囲が干渉しない
• [ ] 対応する計器を弁操作位置から識別して読める
• [ ] 計器のゲージ弁、マニホールド、ドレン・ベントを操作できる
• [ ] フランジボルトへレンチを掛け、ボルトを抜ける
• [ ] 弁蓋、ステム、アクチュエータ、計器を所定方向へ外せる
• [ ] 保温材、トレース、ケーブル、チューブの着脱空間がある
• [ ] 最大交換部品の重量、重心、吊り点、吊り代を確認した
• [ ] 吊荷の移動、仮置き、搬出、再搬入の経路が連続している
• [ ] 取り外し式手すり・床開口の復旧と転落防止を計画した
• [ ] 運転員と保全員が3Dモデルまたは現場で手順を通した

まとめ

• バルブ・計器の配置は「近づく→見る→操作する→外す→吊る→運ぶ」で確認する
• 使用頻度と緊急性に応じて、操作順序、到達経路、姿勢を決める
• バルブ中心高さではなく、ハンドル、全開ステム、工具を含む作業包絡で見る
• 計器は対応する弁の操作と同時に、安全な位置から読めるようにする
• 保全空間は、部品が抜ける方向へ連続して確保する
• 吊上げ設備、仮置き場所、最小分割寸法、搬出経路を一つの計画にする
• 3Dモデルには人、工具、交換部品、吊荷の包絡を置いてレビューする

良い配置とは、図面にきれいに収まる配置ではありません。運転時の一手と、保全時の一連の作業を、危険な無理姿勢や周辺設備の解体なしに最後まで実行できる配置です。
