エルボ、ティー、レジューサは、配管をつなぐためだけの部品ではありません。形状を一つ変えると、流れの乱れ、圧力損失、気液だまり、配管高さ、溶接方法、検査性まで変わります。

また、正しい管継手を選んでも、開先、心合わせ、ルート間隔、差込み代が不適切なら、健全な溶接継手にはなりません。管継手の選定と溶接施工は別工程ではなく、「流れを成立させ、その形を品質の確認できる継手へ仕上げる」一続きの設計です。

この記事では、管継手の名称を覚えるだけでなく、設計から施工・検査まで何を確認するかを整理します。

1. 管継手は流路の役割から選ぶ

管継手(fitting)は、主に方向変更、分岐・合流、口径変更、閉止を行う部品です。これに対して、溶接、フランジ、ねじ込みなどは部品同士の接合方法(joint)です。現場ではどちらも「継手」と呼ぶことがありますが、設計時は役割を分けて考えます。

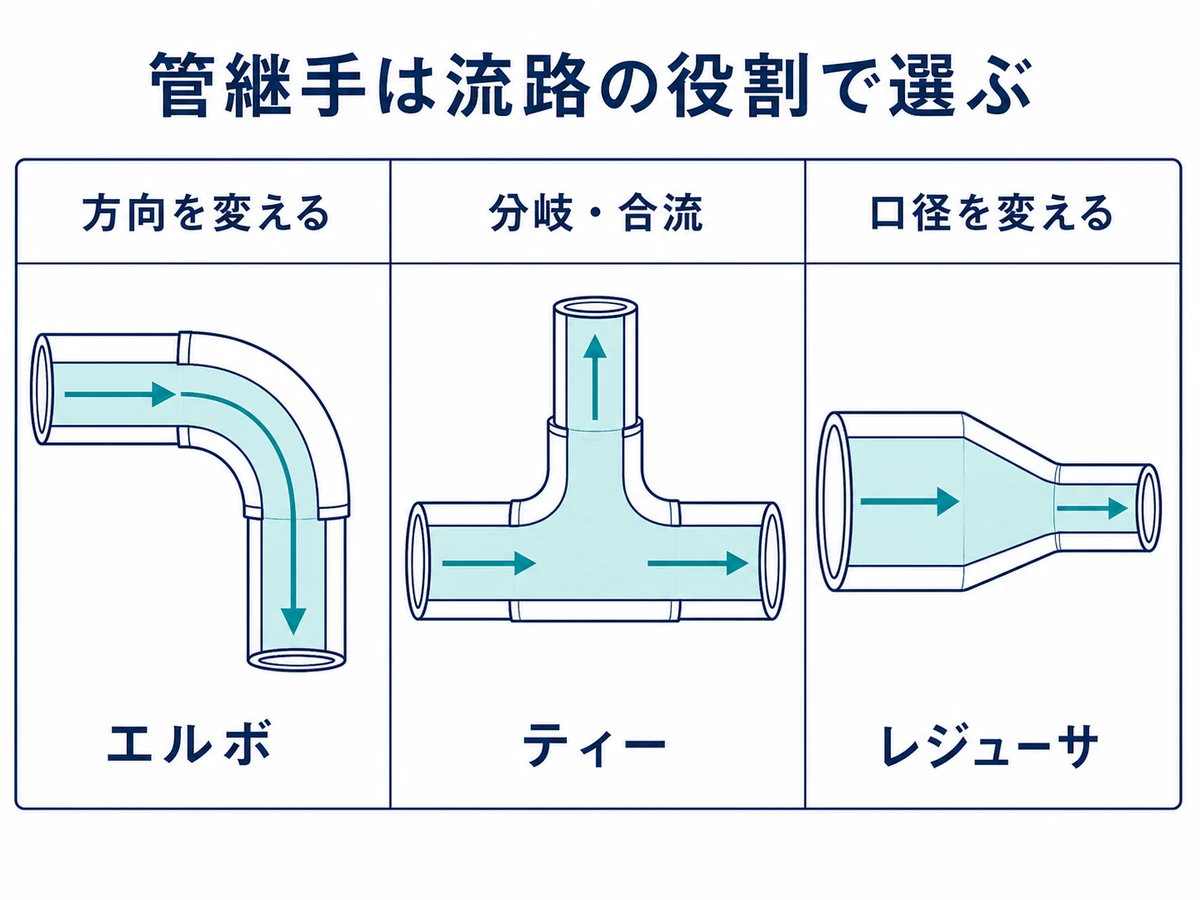

直管に対してエルボは方向変更、ティーは分岐合流、レジューサは口径変更を行い、それぞれ流れと施工上の確認点が異なることを示す図
直管に対してエルボは方向変更、ティーは分岐合流、レジューサは口径変更を行い、それぞれ流れと施工上の確認点が異なることを示す図(一次資料を参考に当サイト作成)
役割代表的な管継手主な確認点
方向を変えるロングエルボ、ショートエルボ、ベンド圧力損失、偏流、必要スペース、下流機器への影響
分岐・合流するティー、異径ティー、管台、ブランチアウトレット流量配分、局部応力、補強、溶接・検査性
口径を変える同心レジューサ、偏心レジューサ気体・液体だまり、揃える面、配管高さ、流れ方向
管路を閉止するキャップ、閉止板将来撤去、圧力境界、ドレン・ベント、誤開放防止

管継手は「納まる形」ではなく、流体状態と運転目的を満たす形から選びます。図面上で接続できても、気液だまりや保守不能箇所をつくれば、運転中のトラブルになります。

2. エルボは曲げ半径と前後の配置を見る

90°エルボには、一般にロングエルボとショートエルボがあります。ショートエルボは狭い場所へ納めやすい一方、流れの向きが急に変わるため、ロングエルボより偏流や局部損失が大きくなりやすい形状です。

ただし、「すべてロングにする」だけでは設計になりません。配管スペース、ノズル荷重、清掃性、固形物の詰まり、エロージョン、振動、直管長の要求を含めて選びます。

とくに次の位置では、エルボ単体ではなく前後の配管まで確認します。

  • ポンプ吸込ノズル直前:偏流と空気巻込みを避け、メーカー要求の直管部と流入条件を優先する
  • 流量計・調節弁の近傍:必要な上流・下流直管長と、流れの向きを機器仕様で確認する
  • 気液二相、スラリー、高流速配管:外側曲面への衝突、摩耗、振動、液だまりを評価する
  • 蒸気・凝縮水配管:勾配を切らず、低点とドレン排出経路を確認する

ベンドは必要な曲げ半径を選びやすく、溶接箇所を減らせる場合があります。一方、曲げによる偏肉、扁平、しわ、材料・肉厚・曲げ加工条件の確認が必要です。複数の斜切り管をつなぐマイタベンドは、規格、圧力、疲労、施工条件を確認せずにエルボの代用品として使いません。

3. ティーは分岐径だけで決めない

ティーは主管と枝管を一体成形した管継手です。同径ティーと異径ティーがあり、分岐・合流による流れの曲がりと混合を受けます。枝管径が小さい場合には、管台、ボス、ブランチアウトレットなどを使う方法もあります。

選定では、口径の組合せだけでなく次を確認します。

  1. 分岐か合流か、各方向の流量と流速
  2. 主管と枝管の圧力・温度・材料・肉厚
  3. 母管開口による強度低下と補強の要否
  4. 外力、熱膨張、振動が枝接続部へ集中しないか
  5. 溶接姿勢、内面形状、非破壊試験の実施性
  6. デッドレグ、ドレンだまり、固形物堆積の許容性

母管へ枝管を直接突き付けて溶接すれば、常にティーの代わりになるわけではありません。分岐形式と補強は、適用する配管コード、圧力設計、規格管継手の使用範囲に従って決めます。

4. レジューサの向きは「逃がす相」と「揃える面」で決める

同心レジューサは大小二つの管中心を一致させ、偏心レジューサは上面または下面のどちらかを一直線にできます。偏心レジューサの向きは固定ルールではなく、たまってはいけない相をどこへ逃がすか、どの高さを揃えるかで決めます。

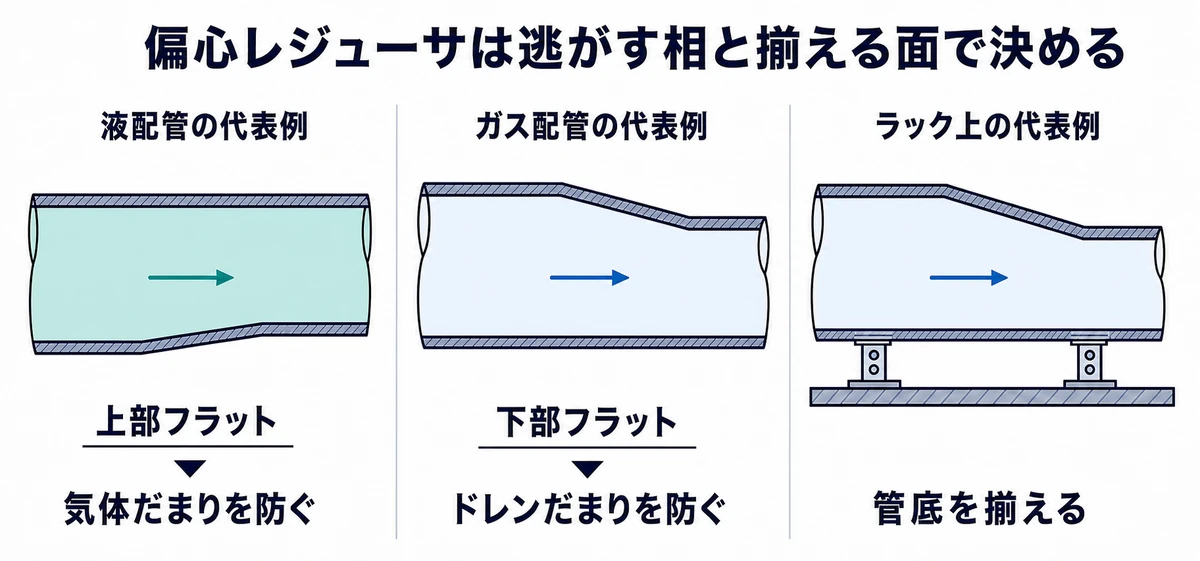

水平液配管で気体だまりを避ける上フラット、水平ガス配管でドレンだまりを避ける下フラット、ラック上で管底高さを揃える下フラットを比較した図
水平液配管で気体だまりを避ける上フラット、水平ガス配管でドレンだまりを避ける下フラット、ラック上で管底高さを揃える下フラットを比較した図(一次資料を参考に当サイト作成)

上部フラット(FOT/TOF)

水平な液配管で上部に気体がたまると問題になる場合は、偏心レジューサの上面を水平にします。代表例は横吸込みポンプの吸込配管です。上部の段差をなくし、空気・ガスのポケットができにくい形にします。

ただし、ポンプのノズル方向、縦配管、流体が液だけでない場合、メーカー固有要求がある場合は、一般図だけで決めません。

下部フラット(FOB/BOF)

水平なガス・蒸気配管で下部の液体・凝縮水だまりを避ける場合は、下面を水平にします。また、配管ラックやブラケット上で管底高さを揃える目的にも使われます。

ここでも、勾配配管、ドレンノズル、流れ方向、支持方法まで一緒に確認します。下面を水平にしても、その先に逆勾配や低点があればセルフドレンにはなりません。

同心レジューサ

縦配管や、中心線を合わせる必要があり気液だまりを別の方法で処理できる箇所では、同心レジューサを使えます。同心・偏心の判断は、配管の向きだけでなく、流体相、勾配、支持、機器ノズルとの関係を断面で確認します。

5. 突合せ溶接と差込み溶接は断面構造が違う

配管の溶接接続には、突合せ溶接(BW)と差込み溶接・ソケット溶接(SW)が広く使われます。口径だけで自動的に決めるのではなく、配管クラス、材料、圧力・温度、流体危険性、疲労、腐食、検査性、適用規格から決めます。

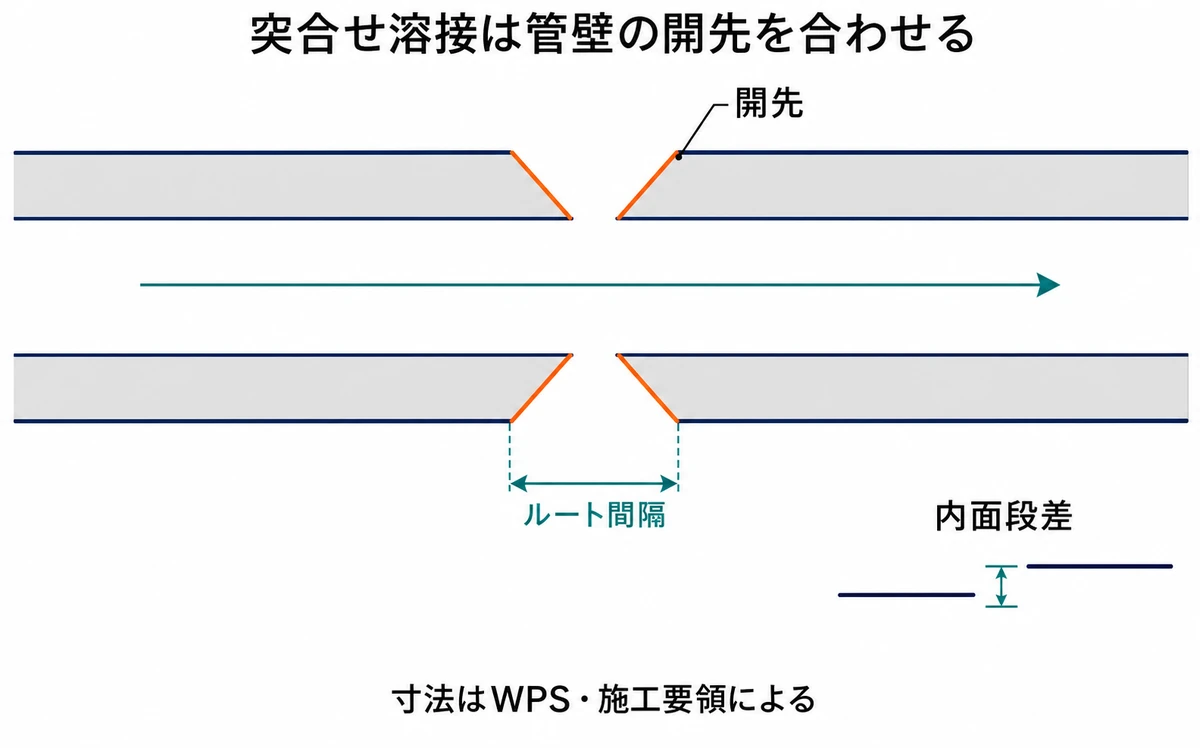

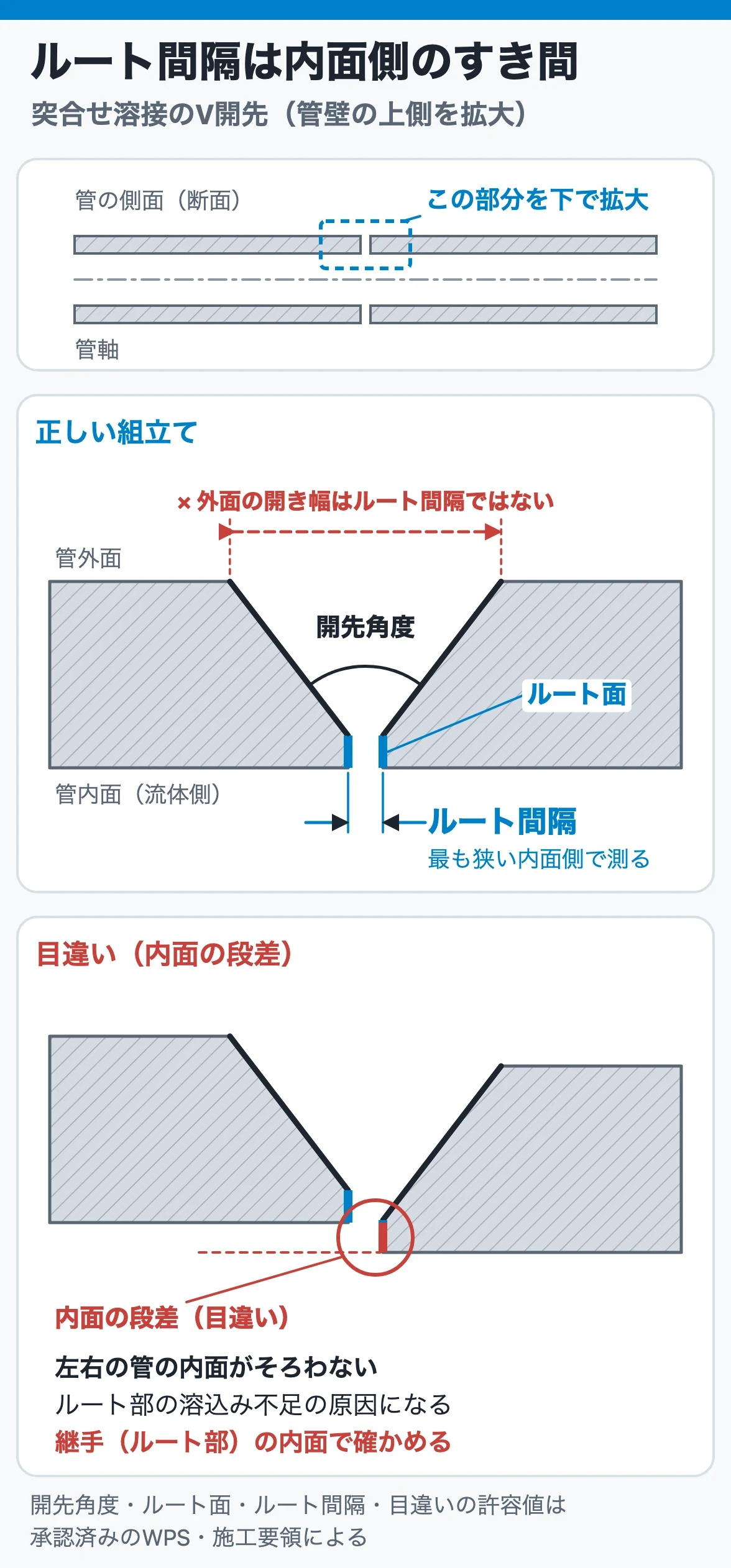

水平な中空管の軸断面で、中央流路を開いたまま上下の管壁内にV形開先を設け、ルート間隔と局所的な内面段差を管理する位置を示す図
水平な中空管の軸断面で、中央流路を開いたまま上下の管壁内にV形開先を設け、ルート間隔と局所的な内面段差を管理する位置を示す図(一次資料を参考に当サイト作成)

突合せ溶接(BW)

管端に開先を設け、両端を突き合わせて溶接します。完全溶込みが要求される継手では、ルート部まで健全に溶け込ませる必要があります。

施工前に確認する形状は次のとおりです。

  • 開先形状、開先角度、ルート面
  • ルート間隔
  • 管中心のずれと内面段差
  • 真円度、管端の直角度、開先の傷・油・錆
  • 仮付け位置と、仮付け部の欠陥・溶込み

開先角度やルート間隔の数値は、現場で経験値を足すのではなく、承認済みの溶接施工要領書(WPS)に合わせます。心ずれを溶接金属で埋めたり、配管を外力で無理に引き寄せたまま溶接したりしません。

差込み溶接(SW)

管をソケットへ差し込み、外周をすみ肉溶接します。小口径へ使いやすい一方、ソケット内部にすき間と段差が残る構造です。繰返し荷重、すきま腐食、清浄度、完全排液性が重要な流体では、採用可否を慎重に評価します。

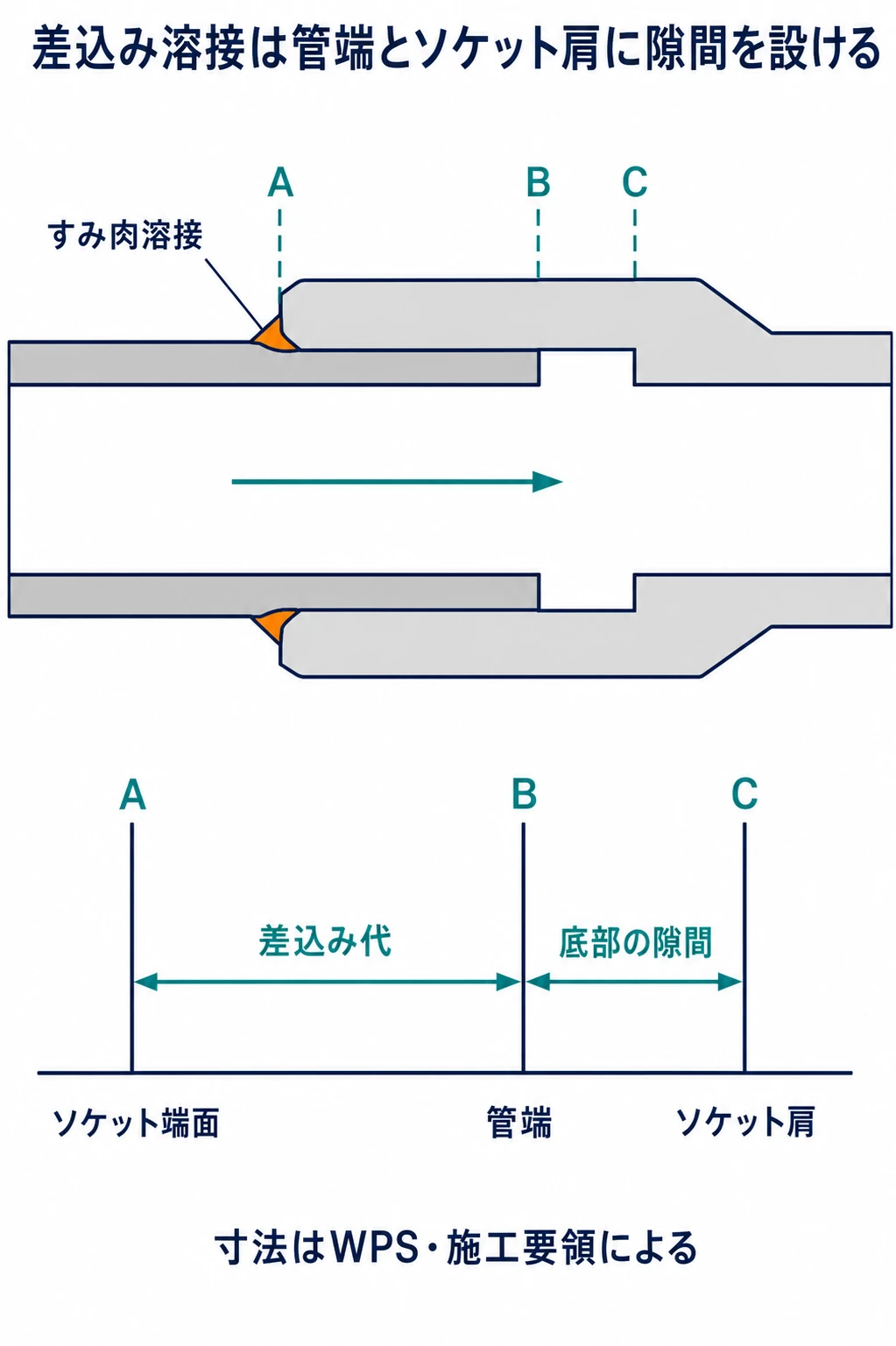

貫通形ソケット継手の軸断面で、ソケット端面から管端までの差込み代、管端からソケット肩までの軸方向隙間、上下のすみ肉溶接位置を示す図
貫通形ソケット継手の軸断面で、ソケット端面から管端までの差込み代、管端からソケット肩までの軸方向隙間、上下のすみ肉溶接位置を示す図(一次資料を参考に当サイト作成)

管端をソケット底へ突き当てたまま溶接すると、管とソケットの熱膨張差や溶接収縮を逃がせず、ルート部へ高い応力が生じることがあります。所定の差込み後、WPS・施工要領で定めた隙間を確保して仮付けします。図3A・3Bは原理図であり、個別継手へ共通の寸法値を指示するものではありません。

6. 溶接品質は完成後の非破壊試験だけではつくれない

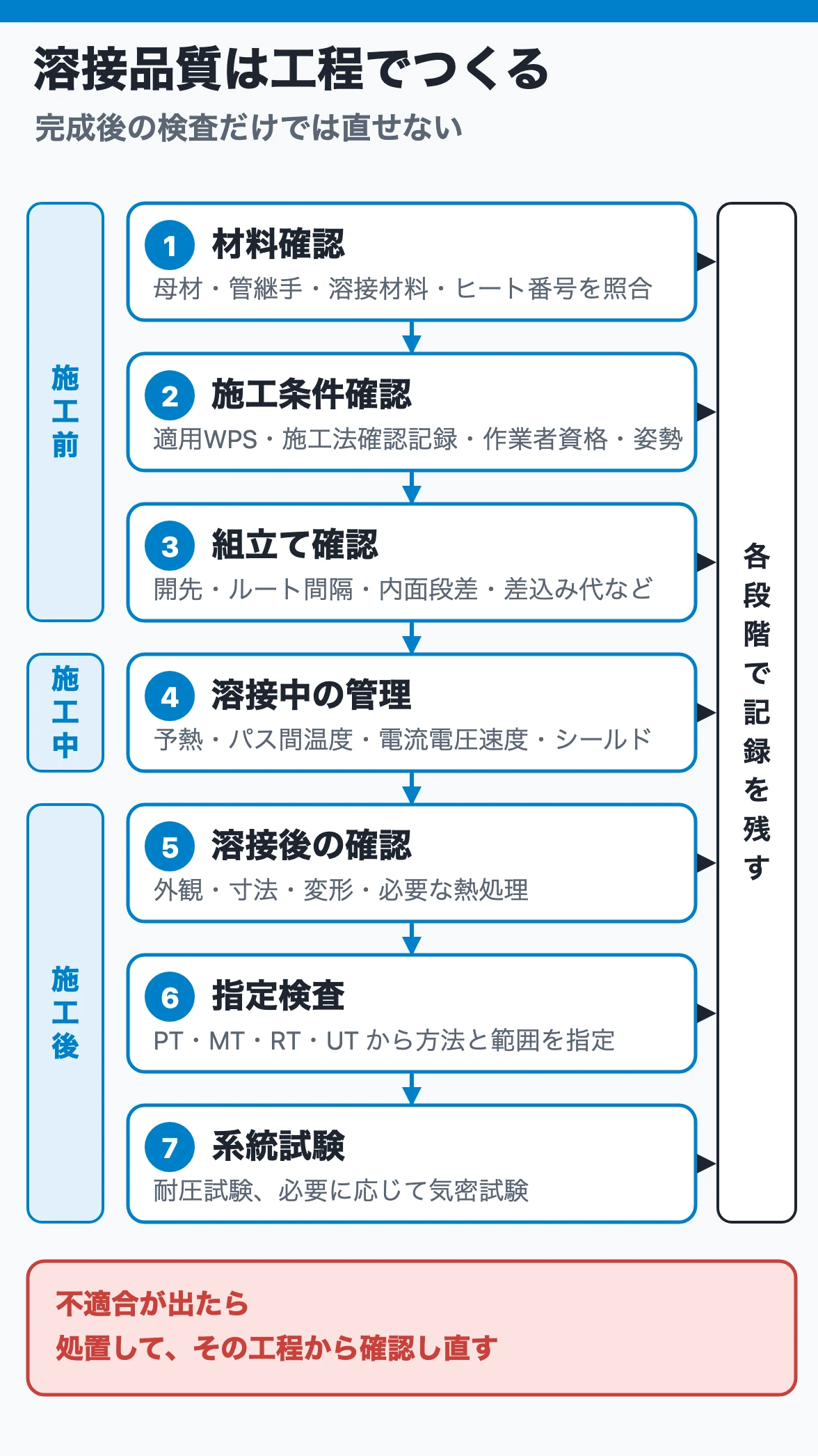

非破壊試験は重要ですが、完成後の検査だけで材料違い、誤った溶接材料、不適切な予熱、過大な目違いを元へ戻すことはできません。溶接品質は、施工前・施工中・施工後の管理をつなげてつくります。

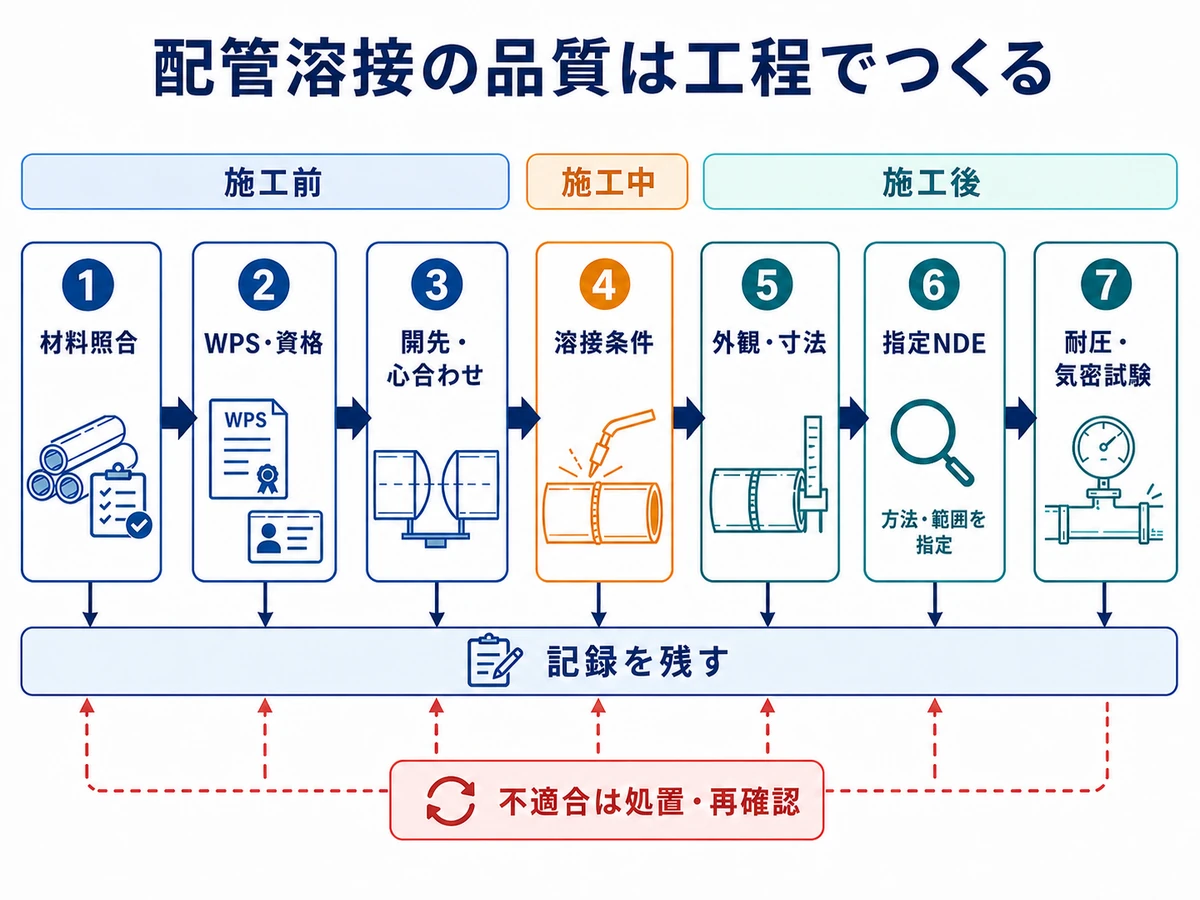

材料確認、WPSと作業者資格、開先心合わせ、施工条件、外観寸法、指定NDE、耐圧気密試験へ順に進む配管溶接の品質管理フロー
材料確認、WPSと作業者資格、開先心合わせ、施工条件、外観寸法、指定NDE、耐圧気密試験へ順に進む配管溶接の品質管理フロー(一次資料を参考に当サイト作成)
  1. 材料確認:母材、管継手、溶接材料、ヒート番号、材質表示を照合する
  2. 施工条件確認:適用WPS、施工法確認記録、溶接作業者資格、溶接姿勢を確認する
  3. 組立て確認:開先、ルート間隔、内面段差、差込み代、清浄度、仮付けを確認する
  4. 溶接中管理:溶接材料の乾燥・保管、予熱、パス間温度、電流・電圧・速度、シールドを管理する
  5. 溶接後確認:外観、寸法、変形、必要な後熱・溶接後熱処理を確認する
  6. 指定検査:適用法規・設計コード・検査計画に従い、PT、MT、RT、UTなどから必要な方法と範囲を選ぶ
  7. 系統試験:所定の組立て・洗浄・安全確認後に耐圧試験、必要に応じて気密試験を行う

外観検査は、アンダカット、オーバラップ、表面割れ、余盛、溶接終端、目違いなどを確認します。PT・MTは主に表面または表面近傍、RT・UTは内部を含む欠陥の検出に使われますが、各方法には検出しやすい欠陥と苦手な欠陥があります。

検査方法は「厳しそうな方法」を選ぶのではなく、欠陥の位置・向き、材料、肉厚、継手形状、法規・コード要求に合わせて選びます。合否判定基準も検査方法と一組で指定します。

7. 異材溶接は材料名だけで判断しない

炭素鋼とステンレス鋼、低合金鋼とステンレス鋼などの異材溶接では、双方の材料特性だけでなく、溶接金属の組成、希釈、熱影響部、熱処理、腐食環境を確認します。

設計・施工前に少なくとも次をそろえます。

  • 母材の正確な規格・材質・熱処理状態
  • 適用可能なWPSと施工法確認範囲
  • 溶接材料とシールド・バックシールド条件
  • 予熱、パス間温度、後熱、溶接後熱処理の要否
  • 高温強度、低温じん性、熱膨張差、熱疲労
  • 腐食、異種金属接触、選択溶解、流体汚染
  • 施工後の材質識別と検査記録

「ステンレス用の溶接棒を使えばよい」といった現場判断で材料を決めません。適用コード、材料組合せ、使用条件に対して承認されたWPSと溶接材料仕様を使います。

8. 設計図・アイソメ図・施工要領へ残す情報

管継手と溶接の条件を現場任せにしないため、図面、配管材料仕様、溶接要領、検査計画へ次を残します。

  • 管継手の規格、形式、呼び径、肉厚またはスケジュール、材質
  • エルボの角度と曲げ半径、ティー・枝接続形式
  • レジューサの同心・偏心、上部/下部フラット、流れ方向
  • 接合形式(BW、SW、フランジ、ねじなど)
  • 適用WPS、溶接材料、予熱・後熱・熱処理条件
  • 開先・組立て寸法、異材継手の位置
  • 非破壊試験の方法、範囲、時期、判定基準
  • 耐圧・気密試験区分、ドレン・ベント、試験後の排液・乾燥

レジューサの向きや異材境界は、部品表だけでは伝わりません。アイソメ図上で向きと位置を明示し、施工前のレビューで流体相、勾配、支持、検査性を確認します。

9. まとめ

  • 管継手は方向変更、分岐・合流、口径変更などの流路機能から選ぶ
  • エルボは曲げ半径だけでなく、前後の偏流、直管部、摩耗、振動を見る
  • ティー・管台・アウトレットの選択では、母管補強と溶接・検査性を確認する
  • 偏心レジューサは、逃がす相と揃える面から上部/下部フラットを決める
  • BWでは開先・ルート間隔・心ずれ、SWでは差込み代・底部隙間を管理する
  • 寸法と溶接条件は承認済みWPS・施工要領に従う
  • 溶接品質は材料確認から組立て、施工、NDE、系統試験までの連鎖でつくる
  • 異材溶接は材料名だけで決めず、施工法確認、熱処理、腐食まで評価する

よい管継手設計とは、流れに合う形を選び、その形を無理なく溶接でき、必要な検査で品質を証明できるところまで決めることです。
