配管フレキシビリティ｜ループとオフセットで熱を逃がす

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

高温配管のルートを検討するとき、「直管では熱応力が高いから、エルボを増やして長くする」と説明されることがあります。方向としては間違いではありませんが、エルボの個数や配管の総延長だけでは、実際の柔らかさを判断できません。

配管が温度上昇で伸びる方向、その伸びを受けて曲がる脚の向きと長さ、アンカー・ガイド・ストッパの拘束方向、機器ノズル自体の移動を一組で見なければならないからです。

配管フレキシビリティの要点は、自由熱膨張を無理に止めず、伸び方向と直角な配管部分の曲げへ変換することです。ループやオフセットは、そのための「曲がる長さ」を用意する形状です。

この記事では、直管、オフセット、Uループの違いから、簡易判定の限界、境界条件、詳細な配管応力解析へ進む判断までを説明します。

1. フレキシビリティは「伸び方向と直角な脚」で生まれる
2. ループとオフセットは形だけで選ばない
3. 配管長だけでは柔らかさを決められない
4. 境界条件を先に決める
5. まず熱変位の行き先を手描きで追う
6. 詳細な配管応力解析が必要な条件
7. 柔らかければ柔らかいほどよい、ではない
8. 設計レビューで使う確認表
まとめ
関連記事
参考文献

1. フレキシビリティは「伸び方向と直角な脚」で生まれる

拘束されていない直管は、温度が上がると管軸方向へ伸びます。ところが両端が機器やアンカーに固定されていると、自由に伸びるはずだった変位を出せません。その結果、配管には熱膨張による応力が生じ、固定端や機器ノズルには反力とモーメントが加わります。

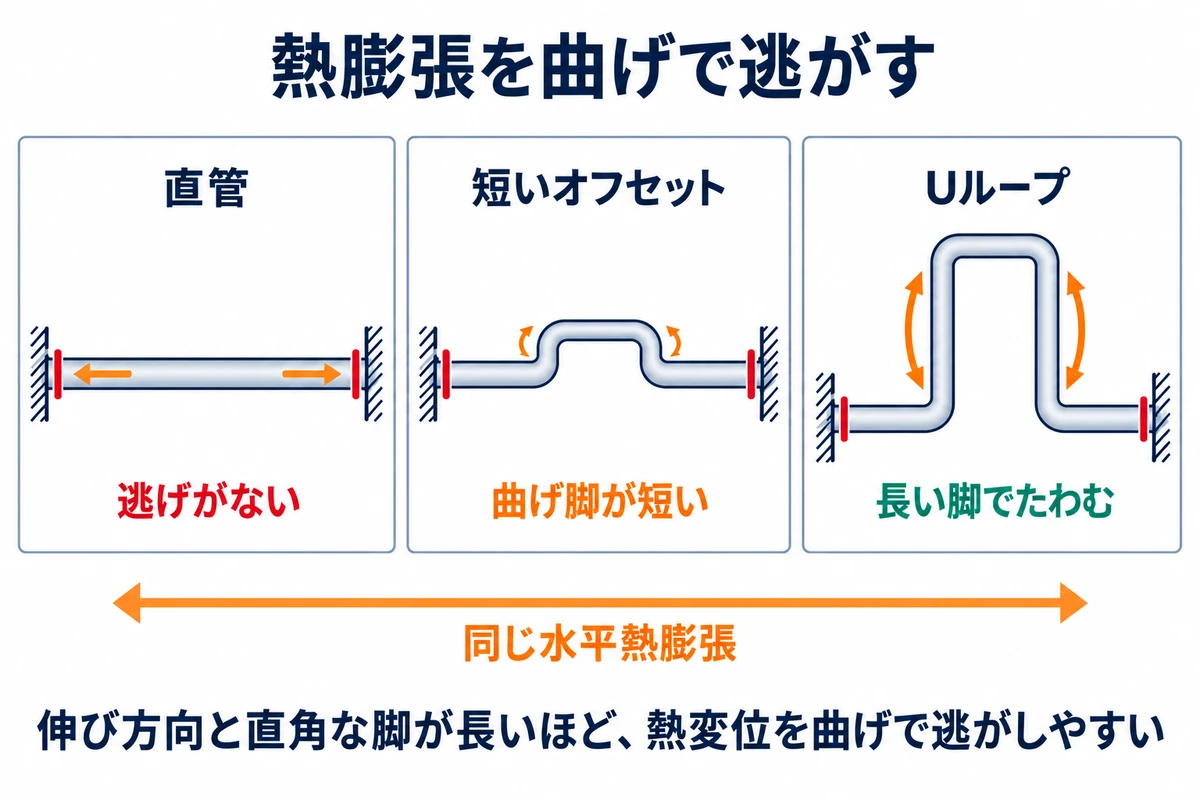

両端固定の直管、短いオフセット、十分な高さのUループを比較し、伸び方向と直角な脚の曲げで熱膨張を逃がす仕組みを示す図（一次資料を参考に当サイト作成）

途中にエルボと直角方向の脚があれば、軸方向の伸びを、その脚の曲げ変形へ変換できます。同じ変位を受ける場合、直角方向の脚が短ければ曲げにくく、長ければ比較的小さな反力でたわみます。

この関係は、柔らかい材料を使うという意味ではありません。同じ材質・管径・肉厚でも、ルート形状と拘束条件によって配管系の柔らかさが変わります。

「曲がりがあるか」ではなく、「支配する熱変位に対して、どの配管部分が直角方向に曲がるか」を図面上で追うことが最初の確認です。

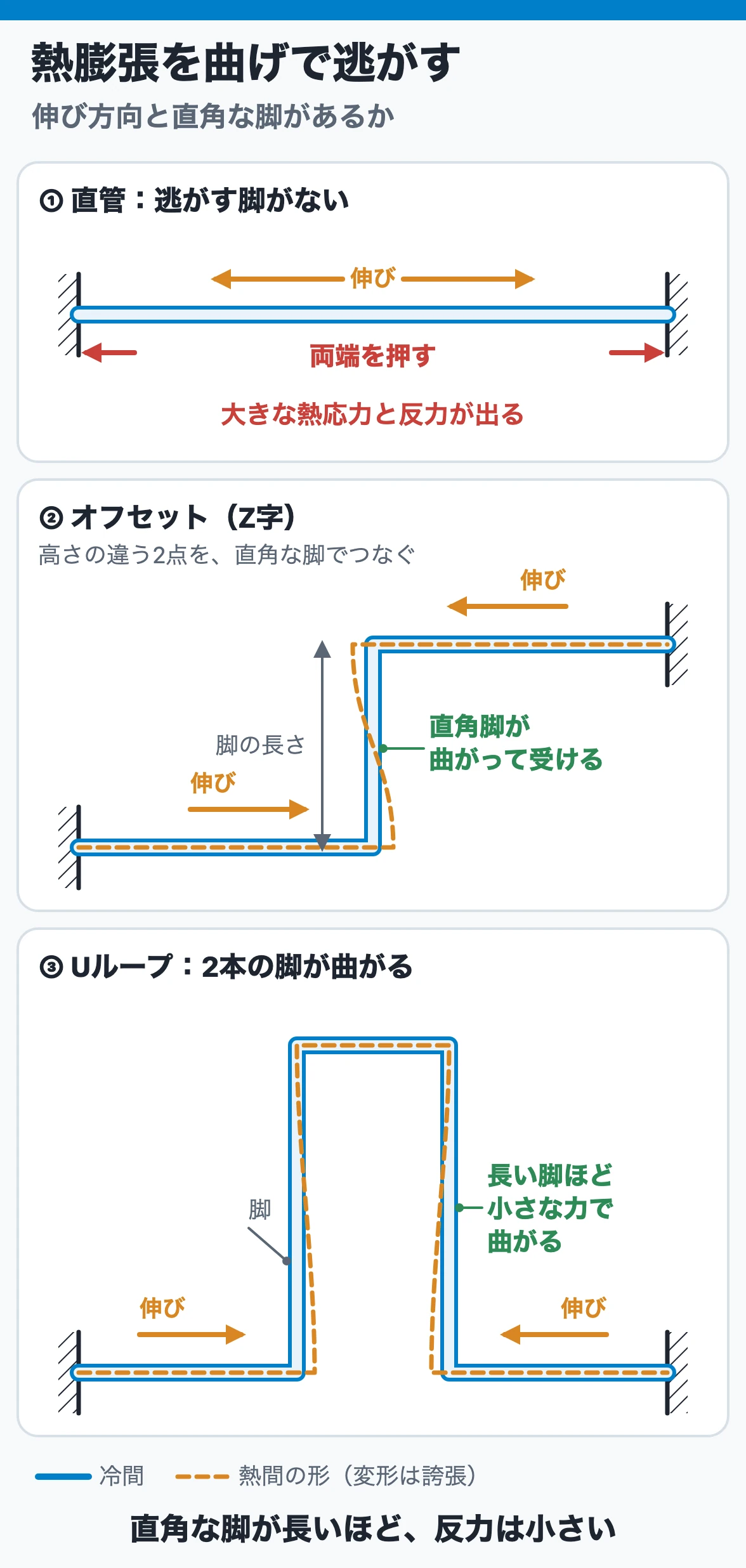

直管

両端固定の直管は、軸方向の熱膨張を曲げへ逃がす脚がありません。端部の一方が自由に移動できる場合を除き、熱反力が大きくなりやすい形です。

オフセット

L字、Z字、立上がり・立下がりなどで直角方向の脚を設けます。既存の機器配置や配管ラックの高さ差を利用しやすく、Uループより短いルートで必要な柔らかさを得られる場合があります。

Uループ

長い直線配管の途中にU字形の迂回を設け、主な伸びを2本の平行脚などの曲げへ逃がします。ラック主管のように総熱変位が大きい系で使われますが、必要寸法、支持方法、ループ方向、他配管との干渉を検討しなければなりません。

2. ループとオフセットは形だけで選ばない

熱膨張だけを見れば、直角脚を長くすると反力を下げやすくなります。しかし、実際のルートには次の要求が同時にあります。

確認項目	設計で見る内容
熱変位	常温・運転・待機・洗浄など、各状態で両端がどの方向へ何mm動くか
機器保護	ポンプ、圧縮機、タービン、熱交換器などのノズル許容荷重
重量支持	配管、流体、保温材、弁の重量をどこで受けるか
プロセス	液溜まり、ガス溜まり、セルフドレン、ベント、勾配を阻害しないか
運転保守	弁操作、機器抜出し、通路、足場、保温施工の空間があるか
動的荷重	振動、脈動、地震、風、安全弁反力などで過大に振れないか

たとえば、液配管の立上がりループは高点にガスを溜めることがあり、ガス・蒸気配管の立下がりループは低点に凝縮液を溜めることがあります。必要に応じてベントやドレンを設けるだけでなく、そもそも滞留部を作らないルートが可能かを先に検討します。

ポンプ吸込配管では、柔軟性を増やすための長い迂回や高点が、圧力損失やガスポケットの原因になることがあります。ノズル反力だけを小さくしても、NPSHや吸込流れを悪化させれば設計として成立しません。

ループの大きさは熱応力だけで決めません。流れ、排液・排気、重量、振動、保守空間を満たすルートの中から、必要な柔らかさを確保します。

3. 配管長だけでは柔らかさを決められない

「固定点間を遠回りすれば柔らかくなる」という傾向はあります。ただし、同じ固定点間距離、同じ管径、同じ展開長であっても、曲がり方が違えば反力は同じになりません。

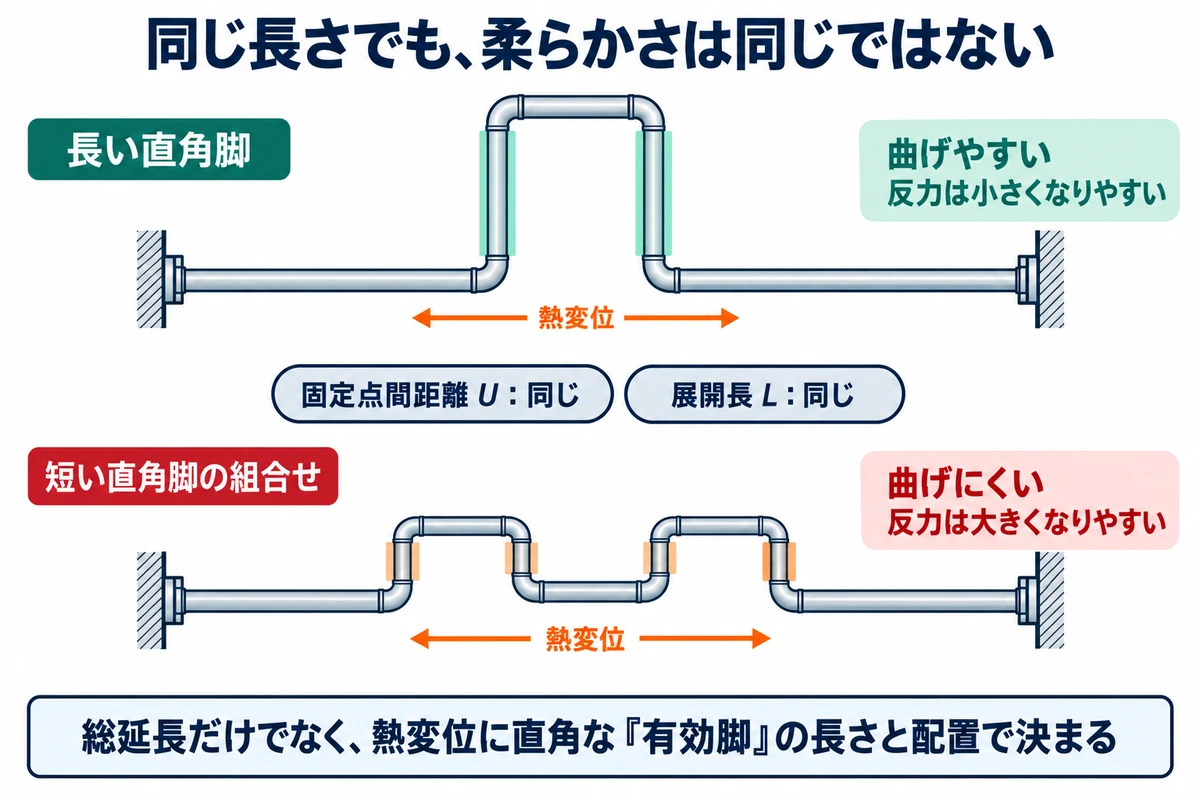

固定点間距離と展開長が同じ二つの配管ルートを比較し、熱膨張方向と直角な有効脚の長さにより柔軟性が変わることを示す図（一次資料を参考に当サイト作成）

深いUループでは、主な伸び方向と直角な長い脚が曲がります。一方、短い折返しをいくつも付けて展開長だけを増やしても、支配変位を受ける各脚が短ければ、期待したほど反力は下がりません。

配管フレキシビリティの簡易判定では、一般に次の量が関係します。

管外径が大きいほど、同じ形状では硬くなりやすい
吸収すべき合成変位が大きいほど厳しくなる
配管の展開長と固定点間直線距離の差が大きいほど、変位を逃がす余地が増える
許容応力範囲と材料の弾性係数は、適用するコード・温度条件で変わる

しかし、これは詳細解析の代わりになる万能式ではありません。単純な二端点系、同一管径、通常の形状など、規格が定める前提を満たす場合のスクリーニングです。分岐、多端点、異常な形状、大口径薄肉、複数方向のノズル移動、強い繰返し、非線形支持などがあれば、式を満たしても実際の反力や局部応力を十分に表せない場合があります。

ASMEが案内するB31.3の現行版は本記事作成時点で2024版で、フレキシビリティと応力集中係数に関する項目も改訂対象に含まれています。簡易判定を使う場合は、インターネット上の古い式を転用せず、案件で指定されたコード・版・単位系の原文と適用条件を確認してください。

簡易判定の合格は「この配管は安全」の証明ではなく、「規格の条件内で詳細解析を省略できる可能性がある」という入口の判定です。

4. 境界条件を先に決める

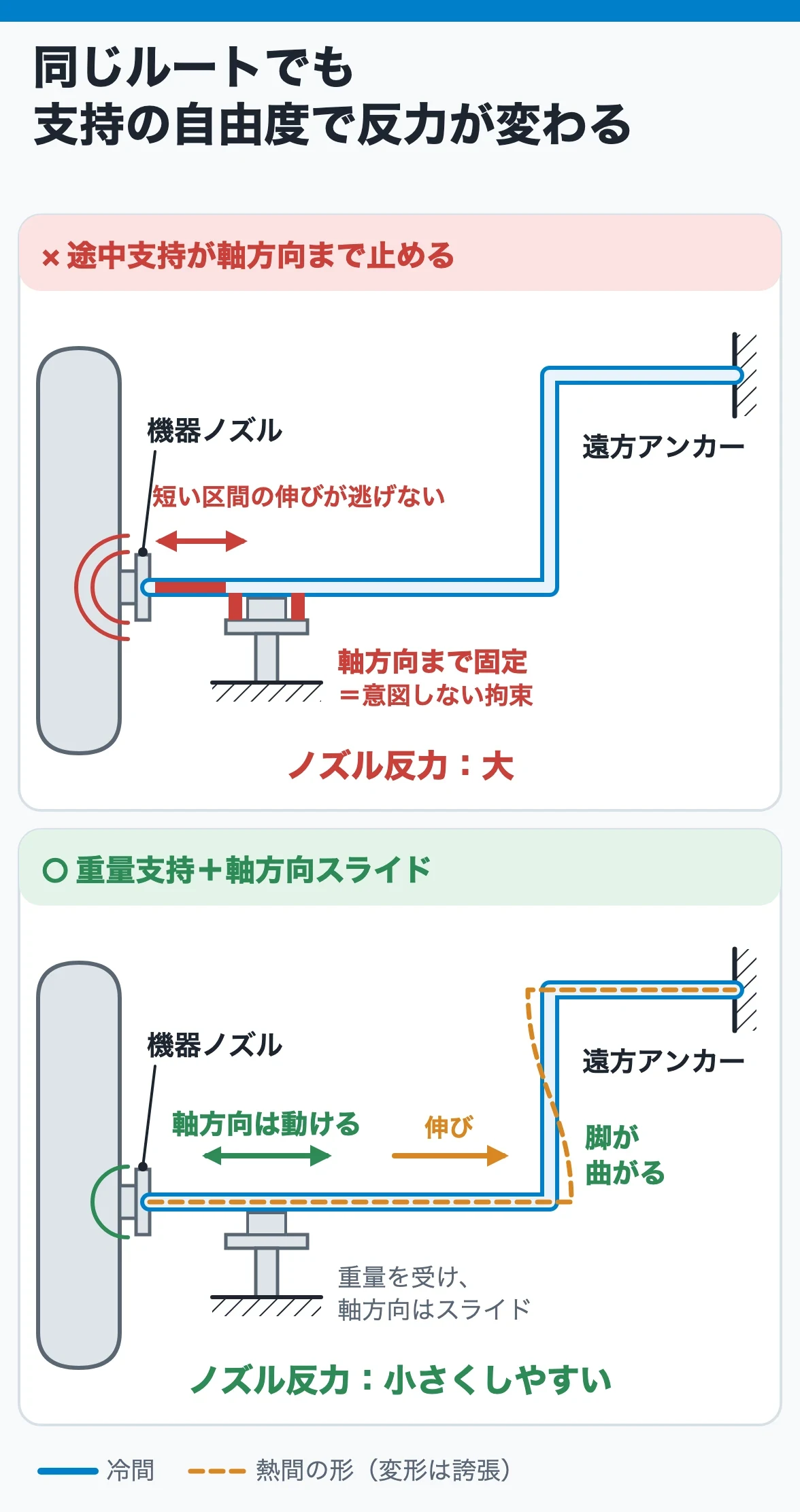

同じ形のオフセット配管でも、どこを固定し、どの方向を自由にするかで結果は変わります。配管応力解析でいう境界条件は、単なる支持記号ではなく、配管の変位と荷重の行き先を決める条件です。

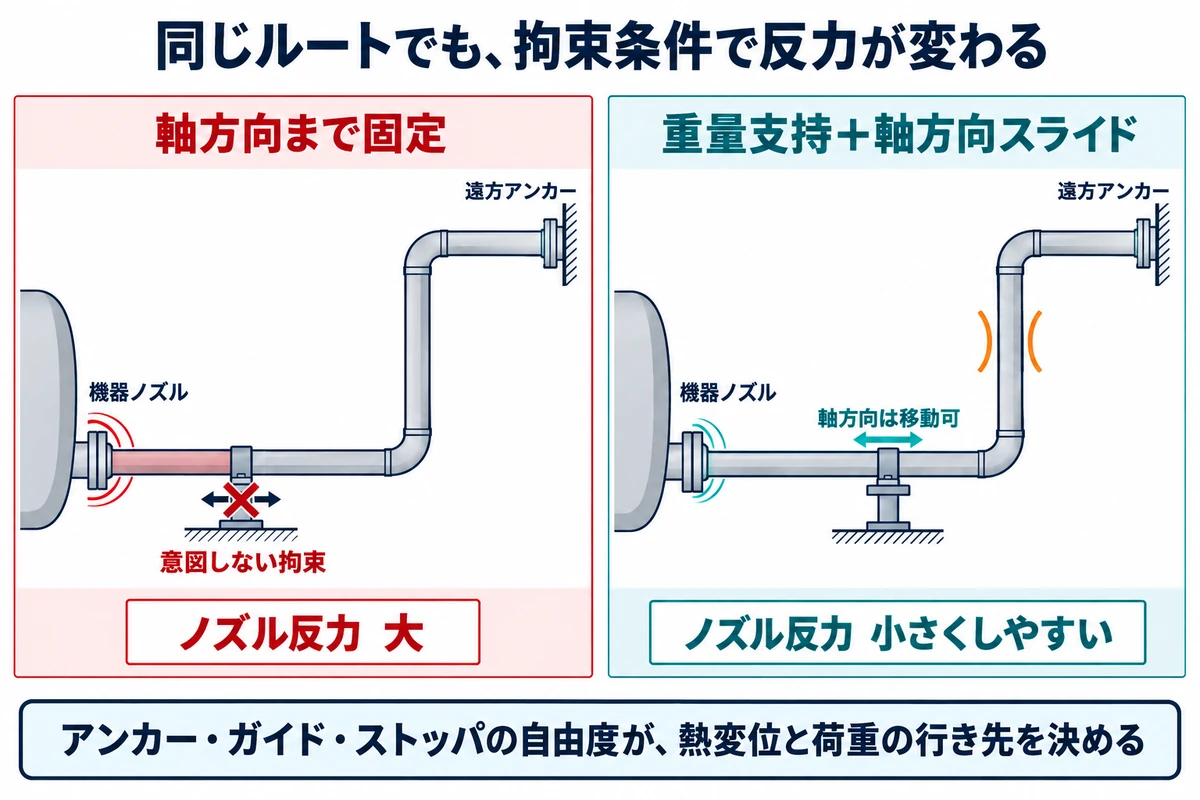

同じ機器接続オフセット配管で、途中支持が軸方向を止める場合と、ガイドが軸方向移動を許す場合のノズル反力の違いを示す図（一次資料を参考に当サイト作成）

アンカー

原則として並進と回転を拘束し、そこへ力とモーメントを集めます。アンカーを追加すると膨張区間を分けられますが、短くなった区間の熱変位を逃がせなければ、反力と応力が増えます。

ガイド

配管を所定方向へ移動させるため、横方向を拘束し、軸方向のスライドを許す使い方が基本です。ただし、実物には摩擦とすき間があります。解析モデルで軸方向まで固定すると、意図しないアンカーを追加したのと同じ荷重経路になることがあります。

ストッパ

所定方向の移動量を制限します。片効きストッパは、すき間が閉じた後だけ反力が生じます。冷間・熱間で接触状態が変わるため、線形な固定点として置き換えると変位経路を誤ることがあります。

レスト・ハンガ

主に重量を支持します。熱移動時に摺動できるか、上下移動で支持が浮かないか、ばね支持が必要かを確認します。

機器ノズルも不動点とは限りません。塔槽のノズルは機器本体の熱膨張で移動し、ポンプや熱交換器でも基礎、架台、胴、配管接続位置の温度によって端点変位が生じます。

ルートを描いてから支持記号を置くのではなく、守る機器、許す移動方向、最後に荷重を受ける構造を決めてからルートと支持を組み合わせます。

5. まず熱変位の行き先を手描きで追う

詳細な解析ソフトへ入力する前に、冷間から熱間へ移るときの変形を手描きで予想します。おすすめの順序は次のとおりです。

配管の各直線区間について、自由熱膨張の大きさと方向を見積もる
機器ノズル、アンカー、支持構造の移動量を座標成分で整理する
ガイド、ストッパ、レストの拘束方向、すき間、摩擦を確認する
両端間の相対変位を、どの直角脚の曲げで受けるかを描く
最大変位位置、サポートから外れそうな位置、反力が集まる位置を予想する
解析結果の変形図と、予想した向きが一致するかを確認する

変形図が予想と逆向きなら、モデルの座標、温度、端点移動、ガイド方向、摩擦、ギャップの入力を疑います。解析結果が許容値以下でも、変形の物理像を説明できなければ、そのモデルを設計判断へ使うべきではありません。

三次元配管では、X方向の伸びをY方向の脚で、Y方向の伸びをX方向やZ方向の脚で逃がすなど、変位成分ごとに有効な曲げ脚が異なります。一方向だけ柔らかいルートでは、別方向の機器移動を吸収できません。

6. 詳細な配管応力解析が必要な条件

規格の簡易判定、社内基準、類似設備の実績を入口にしても、次のような配管は詳細解析の対象と考えます。

ポンプ、圧縮機、タービン、薄肉機器など、許容ノズル荷重が重要な機器へ接続する
高温・低温、長い直管、大口径・厚肉で、総変位または曲げ剛性が大きい
分岐が多い、多端点、ループが複数ある、三次元的に複雑なルートである
機器ノズルの移動方向が配管の主膨張方向と一致しない
通常運転、待機、再生、蒸気洗浄など複数の温度状態がある
ガイド摩擦、支持の浮上り、片効きストッパ、ギャップなど非線形挙動を含む
スプリングハンガ、コンスタントハンガ、伸縮継手、ベローズを使用する
地震、風、振動、脈動、安全弁反力、ウォーターハンマーなどを同時に検討する
クリープ温度域、強い温度サイクル、急速な温度過渡がある
FRP、樹脂、ライニング、ガラス、特殊継手など、金属配管と異なる変形限界を持つ

解析では、コード応力だけでなく、機器ノズルの力・モーメント、アンカー・ガイド・ストッパ荷重、熱間・冷間変位、支持の浮上り、ばね荷重、フランジや分岐などの局部部位を確認します。

応力比が許容値以下でも、ノズル荷重、支持荷重、移動量のどれかが許容を超えれば、ルートは成立していません。

7. 柔らかければ柔らかいほどよい、ではない

熱反力を下げるだけなら、配管を長くして支持を減らせば柔らかくできます。しかし、柔らかすぎる系は自重でたわみ、起動時の過渡流れ、脈動、風、地震で大きく振れます。熱移動量が増えて、シューが支持材から外れる、伸縮継手の許容変位を超える、隣接配管や構造物へ接触する問題も起こり得ます。

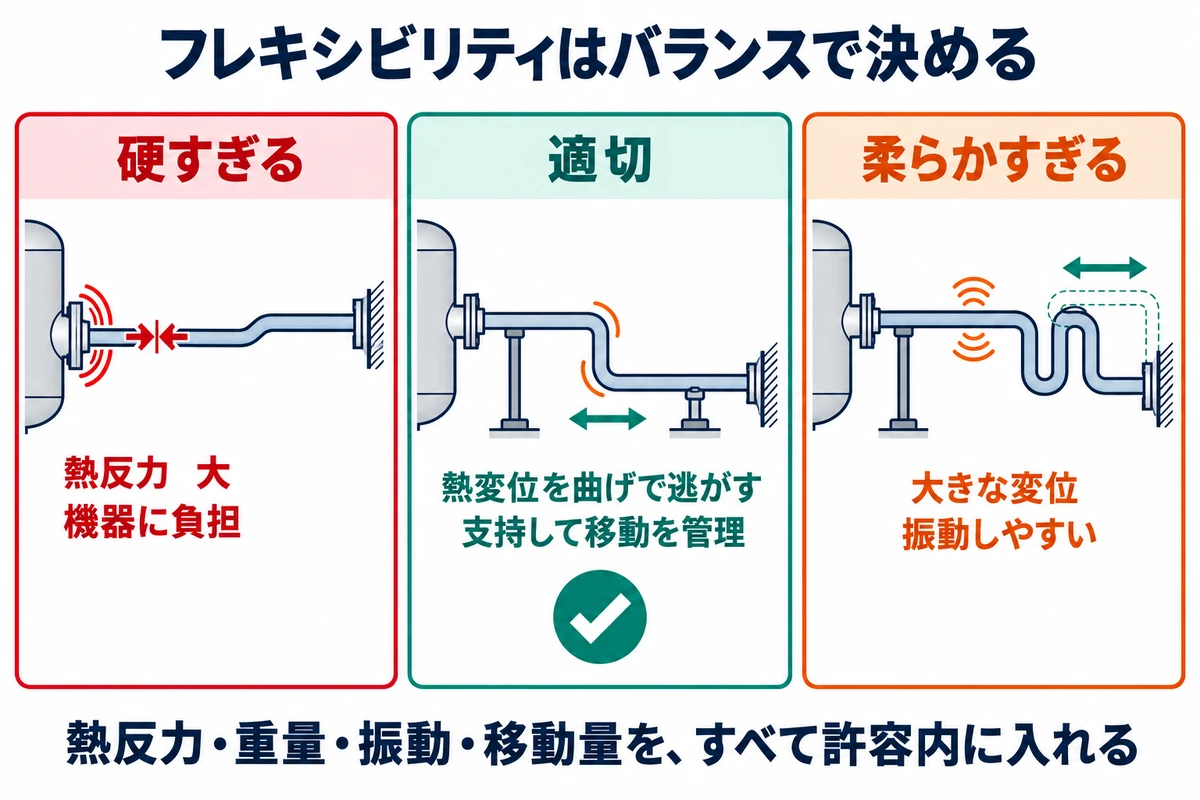

硬すぎてノズル反力が大きい配管、適切なルートと支持で熱移動を管理した配管、柔らかすぎて大きく振れる配管を比較した図（一次資料を参考に当サイト作成）

状態	熱反力	重量・振動・変位	主な見直し
硬すぎる	大きくなりやすい	変位は小さく見える	有効な直角脚、拘束位置、機器移動を見直す
適切	許容内へ調整	支持と移動量も管理	各荷重ケースと施工条件を確認する
柔らかすぎる	小さくなりやすい	たわみ、振動、大変位が問題	支持・ガイド、ルート長、動的評価を見直す
