可燃性ガスの置換で、いきなり空気を入れてはいけない理由を説明できない。
ガス火災は消すものだと思っていたが、それでいいのか。
そんな悩みを解決します。
可燃性ガス → 不活性ガス → 空気の2段階置換が鉄則
ガス火災は原則として消してはいけない ── 消すと二次災害
置換完了の判定は爆発下限界の1/4以下（3回出題）
入槽は酸素18〜22 vol%かつ毒性ガス許容濃度以下
運転管理は、判断を誤ると人が死ぬ分野です。理屈まで押さえてください。
この分野はH分野（運転管理・設備管理・検査）160記述の一部です。
| ルート | 問 | テーマ |
|---|---|---|
| 国家試験 | 問13 | 運転管理 |
| 問14 | 設備管理および工事管理 | |
| 問15 | 設備の検査と診断 | |
| 技術検定 | 問12・問13 | 運転管理・高圧装置 |
| 問14・問15 | 検査・工事管理 |
この記事は運転管理（国試問13、検定問12・13）を扱います。
設備管理・検査は設備管理と非破壊検査、全体像は保安管理技術15問の攻略へ。
最重要 ── 置換の順番
出た誤り記述（令和3年度 国試 問14ニ）
可燃性ガス貯槽の内部作業を実施するため、まず槽内の可燃性ガスを空気で置換し、酸素濃度を測定し、作業許可を得たのち作業を実施した。
→ × 可燃性ガスを空気で置換してはならない。
① 可燃性ガス → 不活性ガス（窒素）で置換
② 不活性ガス → 空気で再置換
③ 酸素濃度・可燃性ガス濃度を確認してから入槽
直接空気を入れると、途中で必ず爆発範囲を通過します。

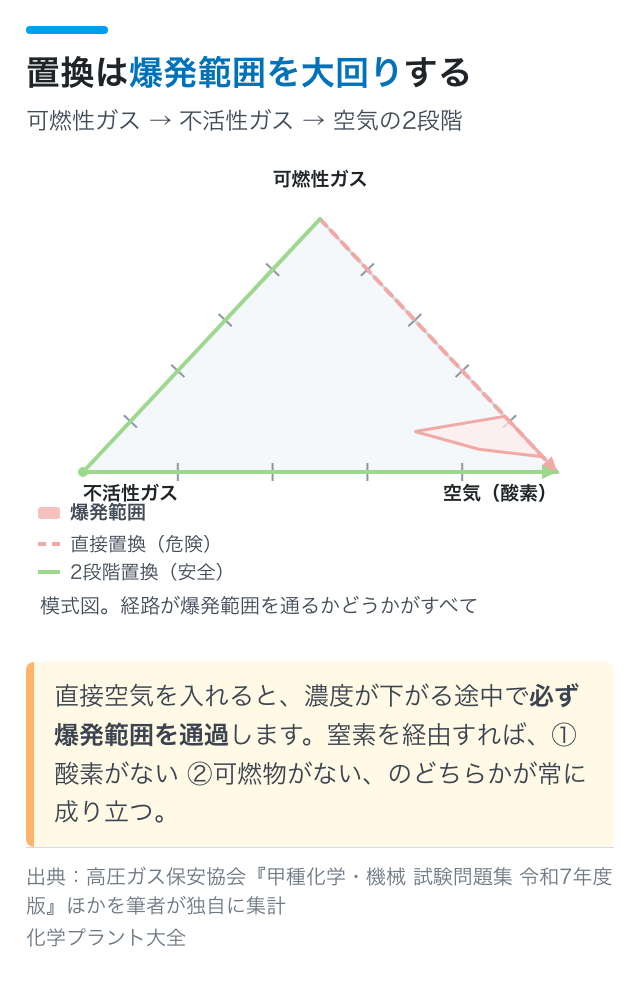

なぜ2段階なのか ── 三角図で見る
可燃性ガス100% → 空気が入る → 濃度が下がっていく
→ 上限界を通過 → 爆発範囲を通過 → 下限界を通過
→ この間に着火源があれば爆発
可燃性ガス100% → 窒素で希釈 → 酸素がないので爆発しない
→ 窒素100%（可燃性ガスほぼゼロ）
→ 空気を入れる → 可燃物がないので爆発しない
三角図で言えば、爆発範囲の外側を大回りするということです。
戻すときも同じ ── 起動時も2段階
停止時（ガス → 空気）だけでなく、起動時（空気 → ガス）も同じです。
① 空気 → 窒素で置換
② 窒素 → 可燃性ガスを導入
行きも帰りも窒素を経由する。 これが置換の鉄則です。
窒素の消費量は容積の3〜5倍が目安です（完全混合では指数的にしか下がらない）。
置換完了の判定濃度（3回出題）
出た誤り記述（令和3年度 検定 問15イ）
爆発下限界が4 vol%の可燃性ガスについて、窒素置換の結果濃度が2 vol%まで低下したのでガス置換完了と判断した。
→ × 爆発下限界の1/4以下＝1 vol%以下にする必要がある。
可燃性ガス：爆発下限界の1/4以下
毒性ガス：許容濃度以下
酸素（入槽時）：18〜22 vol%
検知警報設備の設定値と同じ「1/4」です（→ 防災設備）。
数値を覚えていないと、2 vol%が「下限界の半分だから安全」に見えてしまいます。
入槽 ── 確認すべきは2つ（3回出題）
出た誤り記述（令和2年度 国試 問14ハ）
毒性ガスを窒素で置換し、その後空気で再置換したが、毒性ガスの濃度は窒素ガス置換後に測定したので、作業前には酸素濃度だけを測定して入槽した。
→ ×
毒性ガス濃度 ≦ 許容濃度
酸素濃度 18〜22 vol%
→ 両方を、入槽直前に測定する
置換の途中で測っても意味がありません。 最終状態を確認する必要があります。
しかも1回測って終わりではなく、作業中も連続監視が原則です。
吸着していたガスが後から出てくる（脱着）ことがあるからです。
バルブの閉止と施錠だけでは不十分（R2検定問15ホ）
出た誤り記述
塩素ガス設備において、関係するバルブを閉止して施錠し、そのまま空気置換終了後、入槽作業を行った。
→ × 仕切板（ブラインド）を施し、所定の表示も必要。
① 物理的な切り離し（配管を外す）── 最も確実
② 仕切板（ブラインド板）の挿入── 実務の標準
③ 二重遮断＋抜き出し（ダブルブロック＆ブリード）
④ バルブの閉止＋施錠── 単独では不十分
バルブは漏れます。 閉めたつもりでも、シートの傷やゴミで完全には止まらない。
だから入槽作業では仕切板が必須です。物理的に流路を塞ぐ。
施錠（LOTO）は「誤って開けられないようにする」ための措置であって、漏れを止めるものではありません。
→ LOTO（ロックアウト・タグアウト）／入槽作業の安全／作業許可制度
毒性ガスは除害してから放出（R2検定問15ロ）
出た誤り記述
アンモニア貯槽内で作業するにあたり、残存ガスを大量の窒素で希釈しながら着地濃度が許容濃度以下になる高さのベントスタックから放出した。
→ × 毒性ガスは除害したのち放出する。
希釈放出は除害ではありません。 → 除害設備
なお、この記述には「空気置換の前に窒素置換を行う」という手順の問題もあります。
ガス火災 ── 消してはいけない
出た誤り記述（令和3年度 検定 問13ホ）
ガス火災では、火炎の規模にかかわらず消火した後に、残ガスの放出や不活性ガスによる希釈などの操作を行う。
→ ×
ごく小規模の火炎（開放空間に限る）以外は消火してはならない
① 散水冷却を行う（周囲設備の温度上昇を防ぐ）
② 並行して漏えい量を減らす操作（元弁の閉止・緊急遮断・払出し）
③ 漏えいが止まってから、火炎は自然に消える
消火すると、漏えいが続く限り可燃性ガスが大気中に溜まります。
そして再着火すれば、今度は蒸気雲爆発（UVCE）になります。
燃え続けている：漏れた分がその場で燃えている → 被害は局所
消してしまった：漏れた分が拡散して蒸気雲を作る → 着火すれば広域の爆発
火は「見えている危険」、拡散したガスは「見えない危険」です。
だから「漏れを止めるまで消さない」。これが化学プラントの消火の大原則です。
散水冷却が最優先なのは、隣接設備の加熱を防ぐためです。加熱されるとBLEVEにつながります。
消火の4要素と、ガス火災での意味
| 消火法 | 何を取り除くか | ガス火災での適否 |
|---|---|---|
| 除去消火 | 可燃物 | これが正解（漏えいを止める） |
| 窒息消火 | 酸素 | 屋外では困難 |
| 冷却消火 | 熱 | 周囲の冷却には有効（消火目的ではない） |
| 抑制消火（負触媒） | 連鎖反応 | ハロン等。再着火のリスク |
ガス火災の消火＝除去消火（元を止める）です。他の方法は根本解決になりません。
保安上重要なスイッチにはカバーをかける（2回）
出た誤り記述（R2国試問13イ・R3国試問13ロ：2回）
計装パネルに設けた保安上重要なスイッチは、緊急時に直ちに操作できるように、カバーをかけてはならない。
→ × 誤って接触・操作しないようカバーをかける。
「緊急時に直ちに」という理由づけが、いかにも正しそうに見えるのが手口です。
緊急停止スイッチを誤って押すと、プラントが不必要に停止する
→ 起動・停止は非定常作業で、それ自体がリスク
→ 誤操作を防ぐほうが安全
カバーは「押せなくする」ものではなく「意図せず押せなくする」ものです。
跳ね上げ式のカバーなら、緊急時には1動作で押せます。 操作性は損なわれません。
これはフールプルーフの典型例です。→ フェールセーフとフールプルーフ
同じ論点：操作禁止標示（R3検定問13ロ）
出た誤り記述
部分修理のためバルブを閉止した際、そのバルブに操作禁止の標示を取り付ける手法は、フェールセーフの一例である。
→ × フールプルーフ。
「誤操作を防ぐ」ならフールプルーフです。→ タグアウト
高圧装置の運転 ── 検定の問12・13
トレイの異常（棚段塔）
出た誤り記述（令和2年度 検定 問12ロ）
多孔板トレイでの激しい液降下をウィーピング、軽度の液降下をダンピングという。
→ × 逆。
| 現象 | 何が起きるか | 原因 |
|---|---|---|
| ウィーピング | 軽度の液降下（じわじわ漏れる） | 蒸気量の不足 |
| ダンピング | 激しい液降下（一気に落ちる） | 蒸気量のさらなる不足 |
| ブローイング | 蒸気が液を吹き飛ばす | 蒸気量の過大 |
| フラッディング | 液が塔内に溜まって上がる | 蒸気量の過大／液量の過大 |
| エントレインメント | 液滴が上の段へ飛沫同伴 | 蒸気量の過大 |
ウィーピング（weep＝しくしく泣く）＝軽度と覚えると混乱しません。
蒸気量が少なすぎるとウィーピング → ダンピング、多すぎるとエントレインメント → フラッディング。
その間が正常な運転範囲（オペレーティングウィンドウ）です。
液深と段効率（R4国試問13ロ）
出た誤り記述
トレイ上の液深が深くなると、蒸気がトレイから断続的に吹き出し、段効率が高くなる。
→ ×
液深が深すぎると、蒸気が断続的に吹き抜ける（パルセーション）ので、気液接触が不均一になります。
しかも圧力損失が増えて、フラッディングに近づきます。
ホットスポット（R3検定問12ハ）
出た誤り記述
ホットスポットは、加熱管の一部が過熱されることにより、周囲より輝度が小さくなる現象である。
→ × 輝度が大きくなる（明るく光る）。
ロングフレーム（火炎が管に当たる）
スケールの沈着（管内側の伝熱が阻害される）
偏流（管内の流量が不均一）
高温になるほど明るく光る（黒体放射）ので、輝度が上がります。
放置するとクリープ変形・破裂につながります。加熱炉の巡回点検で必ず見る項目です。
ポンプの空引き（3回出題）
液がないと潤滑・冷却ができない
→ メカニカルシールが焼き付く
→ 漏えい・発火
だから吸込弁を閉じたままの起動は禁止です。
締切運転（吐出弁全閉）も危険です。液が循環せず温度が上がって、キャビテーションや焼付きを起こします。
充填に関する数値（2回）
出た誤り記述（令和3年度 検定 問12ロ）
圧縮ガスの充填圧力は、温度35℃において最高充填圧力の95%以下に決められている。
→ × 最高充填圧力以下（95%という規定はない）。
出た誤り記述（令和3年度 検定 問12ニ）
液化ガスの充填質量は、容器の内容積に比例し、定められた数値の平方根に反比例する。
→ × G ＝ V/C。充填定数 C に反比例（平方根ではない）。
法令の容器保安規則と同じ内容です。→ 容器保安規則
ウォータハンマは弁径に比例（R2検定問12イ）
出た誤り記述
ウォータハンマの衝撃の大きさは、上流側配管長・流速に比例し、閉止するバルブの径およびバルブの閉止時間に反比例する。
→ × バルブの径には比例する。
比例：バルブ径・上流側配管長・流速・質量
反比例：バルブの閉止時間
閉止時間だけが反比例です。「ゆっくり閉じれば衝撃が小さい」。
火気の定義（R2国試問14ニ）
出た誤り記述
溶接のアーク、ガス切断などの裸火は火気工事の管理対象だが、工事用簡易発電機の内燃機関の火気は管理対象に含まれない。
→ × 内燃機関の火気は裸火に該当する。
裸火：溶接アーク・ガス切断・内燃機関・喫煙
火花：グラインダ・ハンマ打撃・静電気
高熱物：加熱された配管・電気ヒータ
「エンジンは火気」です。発電機・コンプレッサ・車両を構内に入れるときは火気工事扱い。
この分野の対策
- 置換は不活性ガスを経由する2段階（三角図で理解する）
- 置換完了は爆発下限界の1/4以下（3回出た）
- ガス火災は消さない。散水冷却＋漏えい停止
- 入槽は酸素18〜22%＋毒性ガス許容濃度以下＋仕切板
どれも実務で人命に関わる論点です。理屈まで押さえてください。
よくある失点
| 失点 | 対策 |
|---|---|
| いきなり空気で置換する | 必ず不活性ガスを経由 |
| 置換完了を下限界の1/2で判断 | 1/4以下 |
| ガス火災を消火する | 散水冷却＋漏えい停止。消さない |
| バルブ施錠だけで入槽 | 仕切板が必須 |
| ウィーピングとダンピングを逆に | ウィーピング＝軽度 |
| 重要スイッチにカバーをかけない | かける（フールプルーフ） |
| 内燃機関を火気と思わない | 裸火に該当 |
暗記カードにするならこれだけ
可燃性ガス → 不活性ガス → 空気の2段階
起動時も逆順で2段階（空気 → 窒素 → ガス）
完了判定：可燃性は爆発下限界の1/4以下／毒性は許容濃度以下
窒素の必要量は容積の3〜5倍
酸素濃度 18〜22 vol%
毒性ガス濃度 ≦ 許容濃度
両方を入槽直前に測定し、作業中も連続監視
バルブ施錠だけでは不可。仕切板が必要
原則として消火しない（ごく小規模の開放空間を除く）
①散水冷却 ②漏えい量の低減
消すと蒸気雲爆発（UVCE）のリスク
ウィーピング＝軽度／ダンピング＝激しい液降下
ホットスポットは輝度が大きくなる
ウォータハンマは弁径に比例、閉止時間に反比例
圧縮ガスの充填圧力＝35℃で最高充填圧力以下
液化ガス G ＝ V/C（Cに反比例、平方根ではない）
保安上重要なスイッチにはカバー（フールプルーフ）
内燃機関の火気は裸火
毒性ガスは除害してから放出
まとめ
- 可燃性ガスは不活性ガスを経由して置換する（直接空気は爆発範囲を通る）
- 置換完了は爆発下限界の1/4以下（3回出題）
- 入槽は酸素18〜22%かつ毒性ガス許容濃度以下を入槽直前に確認
- バルブ閉止・施錠だけでは不十分。仕切板が必要
- ガス火災は消さない。散水冷却しながら漏えいを止める
- 保安上重要なスイッチにはカバーをかける（2回出題）
- ウィーピング＝軽度、ダンピング＝激しい液降下
- ホットスポットは輝度が大きくなる
- 内燃機関の火気は裸火に該当する
次は設備管理と非破壊検査です。予防保全の分類と、RT・UT・MT・PTの使い分けを扱います。→ 設備管理と非破壊検査
実務側は入槽作業・作業許可制度・LOTO・非定常作業の安全・置換・パージの実務へ。
出典：高圧ガス保安協会『甲種化学・機械 試験問題集 令和7年度版』甲種化学編。集計は令和2〜6年度の国家試験5回・技術検定5回、計150問671記述を筆者が1記述ずつ分解して独自に行ったものです。設問の要約と解説にとどめ、問題文そのものの転載は行っていません。
