LPGタンクが火に炙られています。安全弁は正常に吹いています。圧力は設計圧を超えていません。
それでも、そのタンクは破裂します。
そして破裂した瞬間、中の液体が一瞬で沸騰し、爆発的に膨張します。可燃性なら、直径100mを超える火の玉になります。
これがBLEVE（ブレビー）です。
この記事の要点
- BLEVEは加圧液化ガスの容器が破裂したときに起きる
- 壊れるのは液面より上の壁。液に触れていないので冷やされない
- 安全弁ではBLEVEを防げない。圧力は抑えても、金属温度は下げられない
- 10トンの放出で、火球は直径約125m・約10秒という規模になる
- 最も効く対策は耐火被覆と緊急脱圧。そして在庫を減らすこと
1. BLEVEとは何が起きる現象か
BLEVE は Boiling Liquid Expanding Vapour Explosion の略で、「沸騰液膨張蒸気爆発」と訳されます。
起きる相手は、加圧して液化したガスです。
- LPG（プロパン、ブタン）
- 液化アンモニア、塩素
- 塩化ビニルモノマー、エチレンオキサイドなど

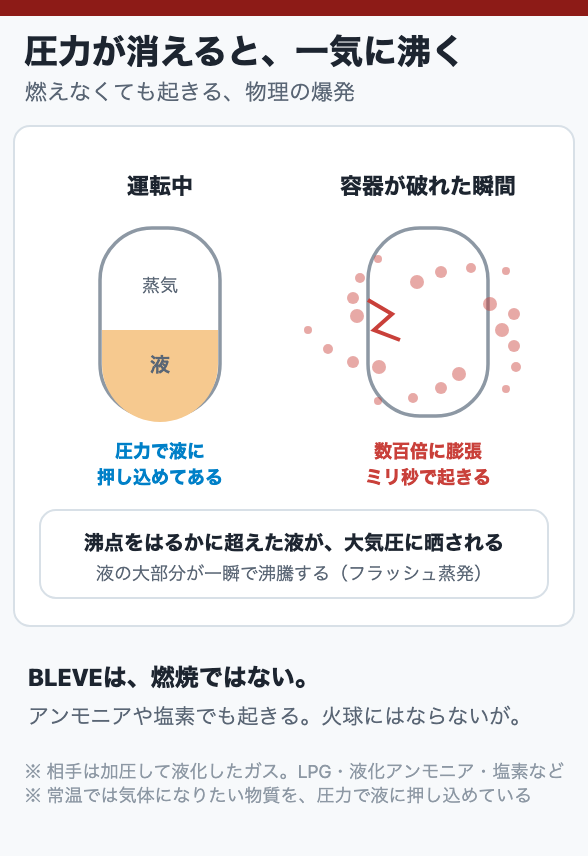

共通するのは、常温では気体になりたい物質を、圧力で液体に押し込めていることです。
容器が破れた瞬間、その圧力がなくなります。
沸点をはるかに超えた温度の液体が、いきなり大気圧に晒される。液の大部分が、一瞬で沸騰します（フラッシュ蒸発）。
液体が気体になると、体積はおよそ数百倍になります。それがミリ秒単位で起きる。これが爆発的な膨張の正体です。
ここで重要なのは、BLEVE自体は「燃焼」ではないことです。物理的な相変化による爆発なので、可燃性でない物質でも起こります。液化アンモニアや塩素のBLEVEなら、火球にはなりませんが、大量の毒性ガスが一瞬で放出されます。

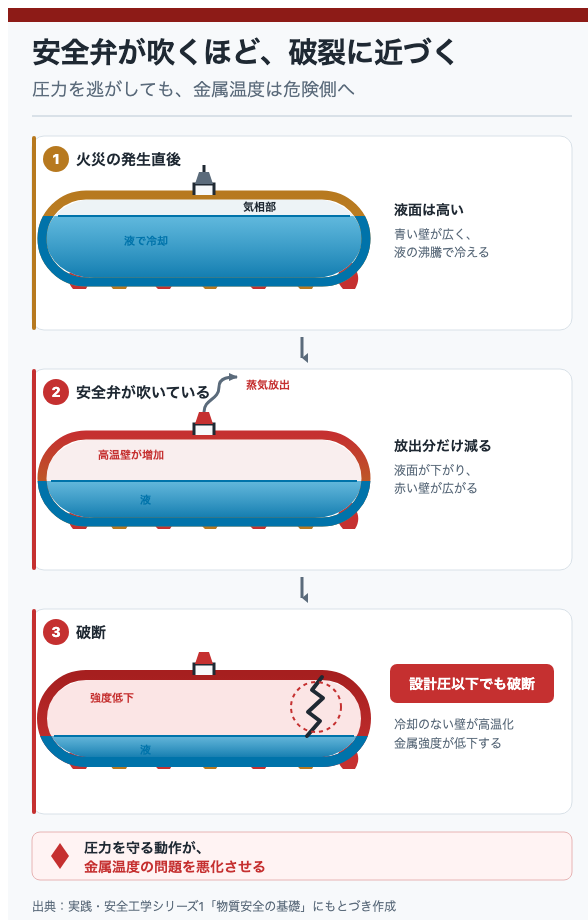

2. なぜ、安全弁が吹いているのに破裂するのか
ここが、この記事で最も伝えたい部分です。順を追います。
| 段階 | 起きること |
| ① | タンクの外側で火災が起きる。壁が加熱される |
| ② | 中の液が温まり、蒸気圧が上がる。安全弁が吹く |
| ③ | 吹いた分、中身が減る。液面が下がっていく |
| ④ | 液面より上の壁は、液に触れていない |
| ⑤ | 液に触れている壁は、液が沸騰することで熱を奪われ、比較的低温に保たれる。気相部の壁には、その冷却がない |
| ⑥ | 気相部の壁の金属温度が上がり、材料の強度が落ちる |
| ⑦ | 設計圧以下でも、その壁は耐えられなくなり破断する |
| ⑧ | 圧力が瞬時に失われ、過熱状態の液が一気にフラッシュ |

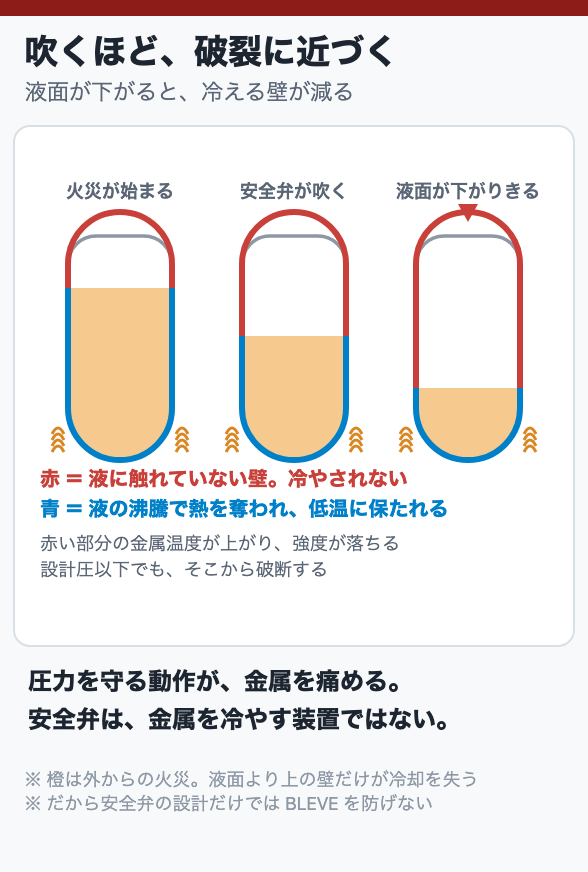

③〜⑤の連鎖に、この現象の意地の悪さがあります。
安全弁が吹くほど、液面は下がる。液面が下がるほど、冷やされない壁が増える。
圧力を守るための動作が、金属温度の問題を悪化させます。
だから、安全弁の設計だけではBLEVEを防げません。安全弁は圧力を抑える装置であって、金属を冷やす装置ではないからです。
3. 火球はどれくらいの大きさになるか
可燃性物質のBLEVEでは、放出された蒸気とミストが着火し、ファイヤーボール（火球）になります。

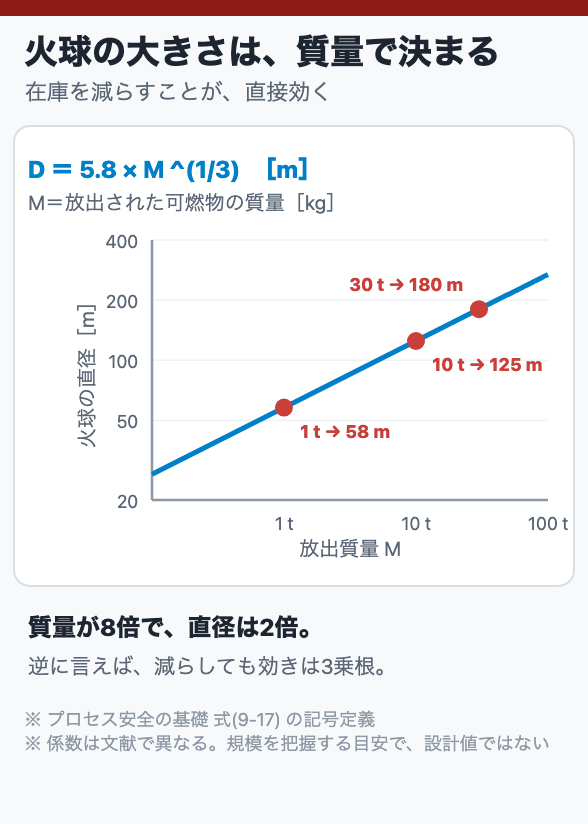

火球の大きさと継続時間は、放出質量から推算できます。広く引用されている経験式のひとつが、次の形です。
火球の直径 D ≒ 5.8 × M1/3 ［m］
継続時間 t ≒ 0.45 × M1/3 ［s］
M：放出された可燃物の質量［kg］
実際に計算してみます。
| 放出質量 | 火球の直径 | 継続時間 |
| 1 t（1,000 kg） | 約 58 m | 約 4.5 秒 |
| 5 t | 約 99 m | 約 7.7 秒 |
| 10 t | 約 125 m | 約 9.7 秒 |
| 30 t | 約 180 m | 約 14 秒 |

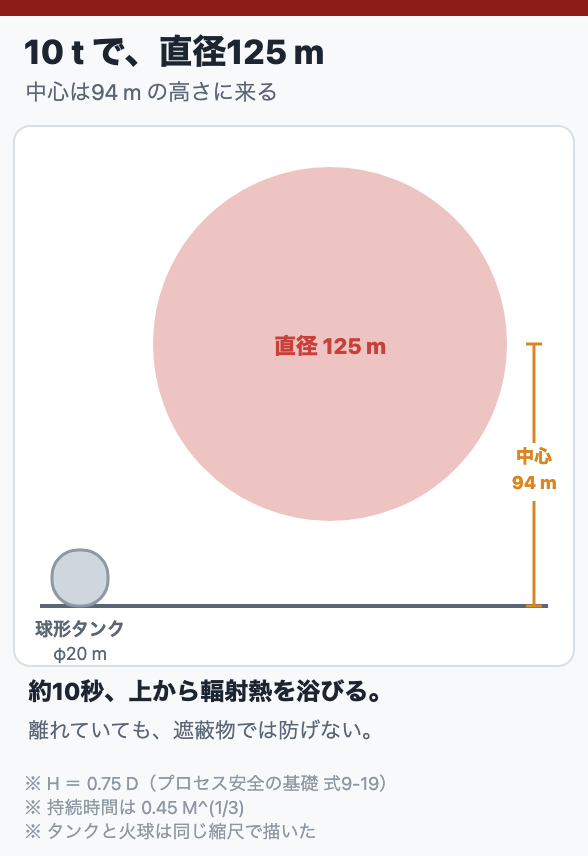

10トンのタンク1基で、直径125mの火の玉が約10秒。直感より、はるかに大きいはずです。そして火球は上昇しながら広がるので、離れた場所にいても、上から輻射熱を浴びます。
この規模感が、離隔距離を考えるときの出発点になります。輻射熱による影響距離の見積りは、別記事で扱います。

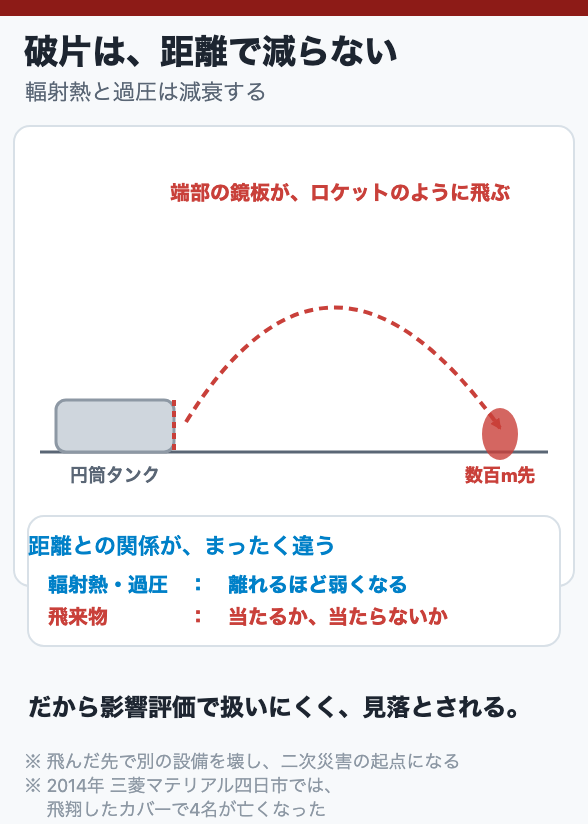

4. 破片が飛ぶ
BLEVEでもうひとつ怖いのが、容器の破片が飛ぶことです。
とくに円筒タンクは、端部の鏡板がロケットのように飛びます。飛距離は数百mに達することがあり、飛んだ先で別の設備を壊し、二次災害の起点になります。
この「飛来物」という被害形態は、輻射熱や過圧と違って距離で単純に減衰しません。影響評価では扱いにくく、だからこそ見落とされます。
2014年の三菱マテリアル四日市では、爆発した熱交換器の上部チャンネルカバーが飛翔し、作業者に衝突して4名が亡くなりました。BLEVEとは現象が異なりますが、「飛ぶものが人を殺す」という点は共通しています。

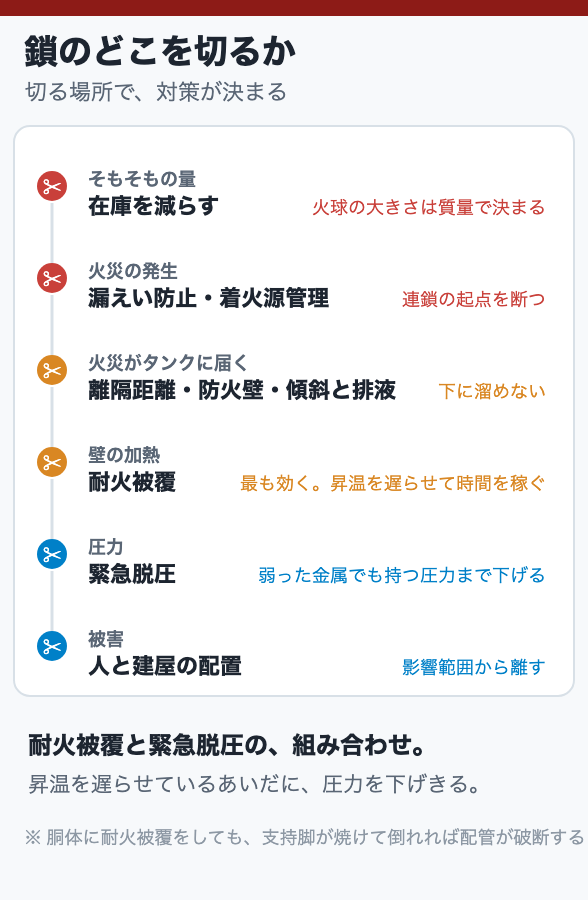

5. 何で防ぐか
BLEVEの連鎖は「火災 → 壁の加熱 → 強度低下 → 破断」でした。どこを切るかで、対策が決まります。
| 切る場所 | 対策 | 効き方 |
| そもそも量 | 在庫を減らす | 最も本質的。火球の大きさは質量で決まる |
| 火災の発生 | 漏えい防止、着火源管理 | 連鎖の起点を断つ |
| 火災がタンクに届く | 離隔距離、防火壁、傾斜と排液 | 漏れた液をタンクの下に溜めない |
| 壁の加熱 | 耐火被覆 | 最も効く。金属の昇温を遅らせ、時間を稼ぐ |
| 壁の加熱 | 散水・水噴霧 | 気相部の壁を冷やす。水が確実に届くかが課題 |
| 圧力 | 緊急脱圧 | 金属が弱っても持ちこたえられる圧力まで下げる |
| 被害 | 人と建屋の配置 | 火球と飛来物の影響範囲から離す |
実務では、耐火被覆と緊急脱圧の組み合わせが中心になります。耐火被覆で昇温を遅らせているあいだに、脱圧で圧力を下げきる。時間の勝負に、両側から手を打つ形です。

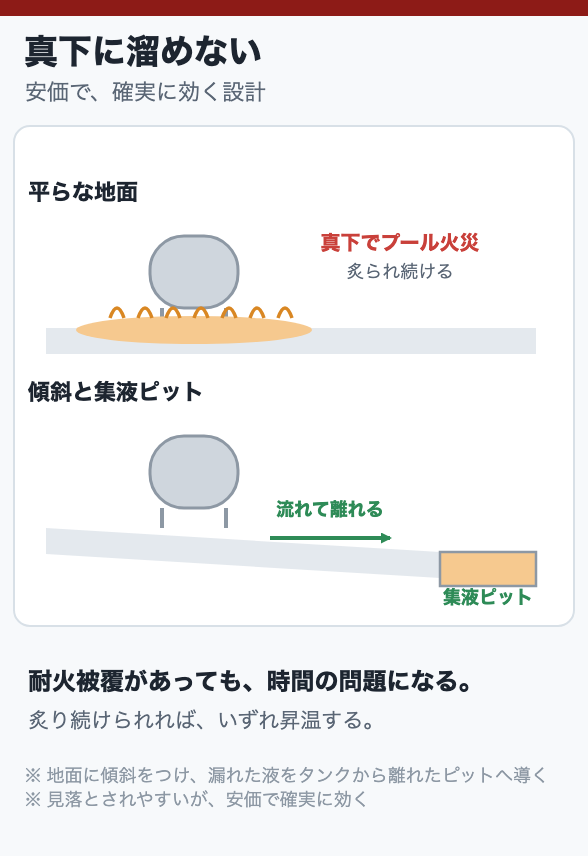

傾斜と排液を軽視しない
見落とされやすいのが、「漏れた液がタンクの真下に溜まる」構造です。
プール火災がタンクを直接炙り続ければ、耐火被覆があっても時間の問題になります。地面に傾斜をつけ、漏れた液をタンクから離れた集液ピットへ導く。これは安価で、確実に効く設計です。

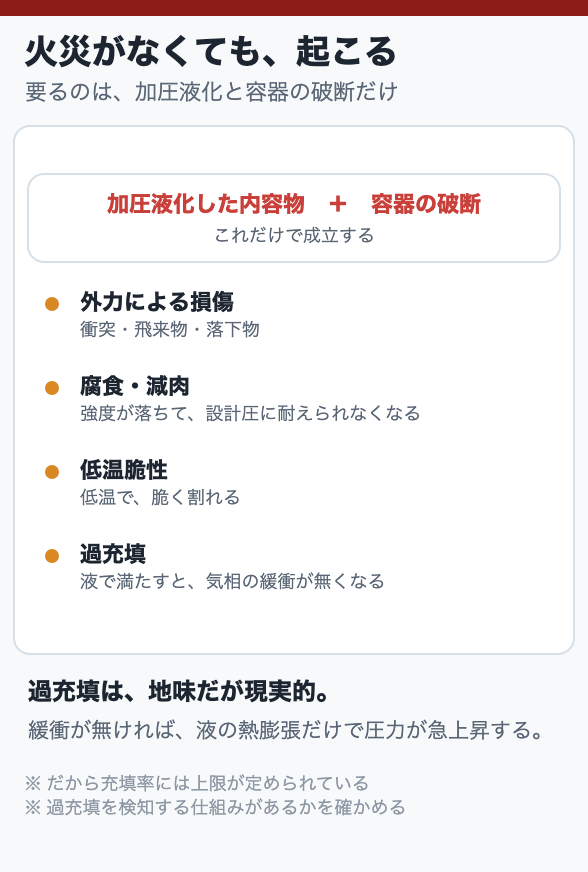

6. 火災がなくても起こり得る
BLEVEは火災に伴う現象として語られることが多いのですが、成立条件は「加圧液化した内容物」と「容器の破断」だけです。
- 外力による損傷――衝突、飛来物、落下物
- 腐食・減肉による強度低下
- 低温脆性による脆性破壊
- 過充填――液で満たされた容器は、温度上昇で急激に圧力が上がる
過充填は、地味ですが現実的なリスクです。液化ガスを容器いっぱいに入れると、気相の緩衝がなくなります。そこから温度が上がれば、液の熱膨張だけで圧力が急上昇します。だから充填率には上限が定められています。
7. 自分の職場で確かめる7つのこと
- 加圧液化ガスを、どれだけ持っていますか。1基あたりの最大量は
- その容器に耐火被覆はありますか。支持脚まで施工されていますか
- 緊急脱圧の手段はありますか。火災現場へ行かずに操作できますか
- 散水設備の水は、気相部の壁まで届きますか。風があっても届きますか
- 漏れた液は、タンクの真下に溜まりませんか。傾斜と集液ピットはありますか
- 火球の直径を計算したことがありますか。その範囲に何がありますか
- 充填率の管理はできていますか。過充填を検知する仕組みはありますか
2番目の「支持脚まで」は、実務でよく指摘される点です。胴体に耐火被覆をしても、脚が焼けて倒れれば配管が破断します。
まとめ
- BLEVEは、加圧液化ガスの容器が破裂し、中身が一瞬でフラッシュする現象
- 壊れるのは液面より上の壁。液の沸騰による冷却が届かない
- 安全弁が吹くほど液面は下がり、冷やされない壁が増えるという意地の悪さがある
- 10トンの放出で、火球は直径約125m・約10秒。破片は数百m飛び得る
- 対策の中心は耐火被覆と緊急脱圧。そして在庫を減らすこと
BLEVEが教えるのは、「圧力を守っていれば容器は守れる」わけではないということです。守るべきは圧力ではなく、圧力と金属強度の関係です。
