作業許可証は、書類です。読まれなければ、伝わりません。
だから安全は、書類だけに預けてはいけない。設備の側で、物理的に動かないようにする。それがLOTO（ロックアウト・タグアウト）と隔離の考え方です。
この記事では、「閉めた」と「隔離した」はどう違うのかを軸に、化学プラントで実際に必要になる隔離の実務を整理します。
この記事の要点
- 止めるべきエネルギーは電気だけではない。圧力・流体・位置・熱・化学・慣性
- 弁を閉めただけでは隔離ではない。内漏れするし、誰かが開けられる
- 確実性の順は単純遮断 < 二重遮断＋ブリード < 盲板 < 物理的な切り離し
- 鍵は作業する本人がかけ、本人が外す。他人が外せる鍵は、鍵ではない
- 盲板は、入れた枚数と位置を記録し、撤去時に突き合わせる
1. なぜ物理的に止めるのか
1988年のパイパー・アルファでは、安全弁を外して仮の蓋をしたポンプが、夜勤の担当者に起動されました。
その担当者は、規定どおり作業許可証を探しました。見つからなかったので「ない」と判断した。そしてポンプには、札もロックもありませんでした。
書類の管理は、どうしても「探す」という行為を挟みます。
探すには、探そうと思う必要がある。忙しいとき、急いでいるとき、その一手間が飛びます。そして探して出てこなければ、人は「ない」と結論します。
物理的なロックは、探す必要がありません。動かそうとした瞬間に、動かないことで伝わります。
2. 止めるべきエネルギーは、電気だけではない
LOTOというと、電気の遮断器に鍵をかける絵が浮かびます。しかし化学プラントで人を傷つけるエネルギーは、それだけではありません。
| エネルギー | 具体例 | 隔離の方法 |
| 電気 | モーター、ヒーター、計装電源 | 遮断器・断路器の施錠、検電 |
| 流体（圧力） | プロセス液・ガス、蒸気、計装空気、窒素 | 弁の閉止＋施錠、盲板、切り離し |
| 位置 | 吊り荷、開いた重量弁、上昇した機器 | 降ろす、固定する、支持を入れる |
| バネ | スプリングリターン弁、安全弁のバネ | 解放するか、拘束する |
| 熱 | 加熱媒体、保温された高温残液、冷媒 | 供給停止＋冷却の確認。温度が下がるまで待つ |
| 化学 | 残渣、堆積物、自己反応性物質 | 洗浄・中和・不活性化。状態の維持まで含めて |
| 慣性 | 回転機の惰性回転、ファンの風車回転 | 停止確認、回転拘束 |
「化学」の行に注目してください。2023年のデンカ青海では、配管内壁のスケールを水洗して湿潤にすることが安全条件でした。ところが、そのあとドライ窒素を流したため短時間で乾き、危険な状態に戻っていました。不活性化は「した」だけでなく「保たれている」ことまでが隔離です。
3. 「閉めた」と「隔離した」は違う
ここが、化学プラントのLOTOで最も重要な論点です。
弁を閉めれば流れは止まります。しかし、それは隔離でしょうか。
- 弁は内漏れします。シートが傷んでいれば、閉まっていても通ります
- 弁は誰かが開けられます。間違えて、あるいは別の作業のために
- 閉めた弁の向こう側は、圧力がかかったままです

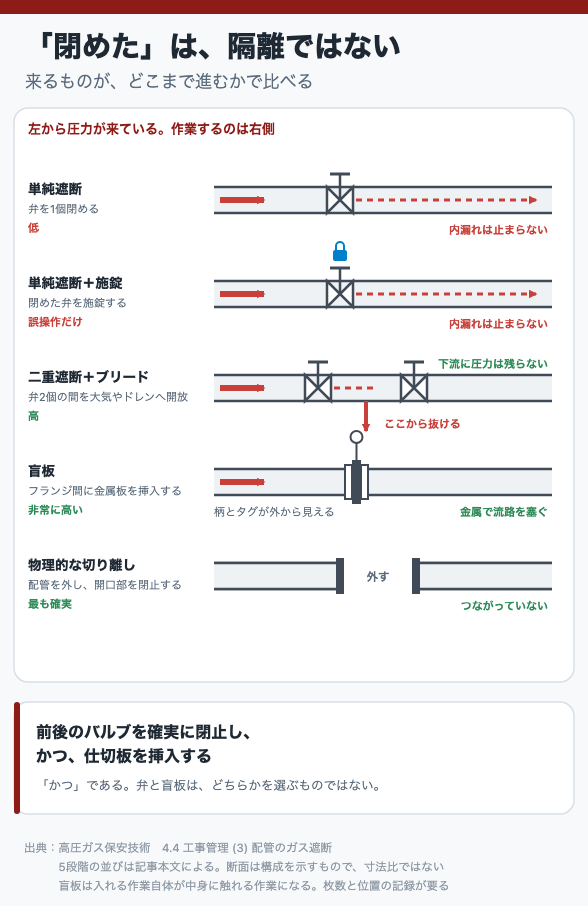

だから、隔離には確実性の段階があります。
| 方法 | 内容 | 確実性 |
| 単純遮断 | 弁1個を閉める | 低。内漏れも誤操作も防げない |
| 単純遮断＋施錠 | 閉めた弁を施錠する | 誤操作は防げるが、内漏れは防げない |
| 二重遮断＋ブリード （DBB） | 弁を2個閉め、その間を大気やドレンへ開放する | 高。間に漏れてきても、そこから抜ける |
| 盲板 （スペードブラインド等） | フランジ間に金属板を挿入する | 非常に高い。物理的に流路を塞ぐ |
| 物理的な切り離し | 配管を外し、開口部を閉止する | 最も確実 |
どこまでやるかは、作業の内容と、来る可能性のあるものの危険性で決めます。
二重遮断＋ブリードの考え方
弁を2個閉めるだけでは、両方が内漏れしたときに防げません。間を開放するのがこの方式の要点です。
上流側の弁から漏れてきても、間のブリード弁から抜けるので、下流側には圧力がかかりません。そして、ブリードから出てくるかどうかで、上流弁が漏れていることに気づけます。
ブリードを閉めたままにするなら、二重遮断の意味はほとんどありません。「開けておくと漏れて汚れるから閉じている」という運用になっていないか、確認する価値があります。
盲板は確実だが、入れる作業自体が危険
盲板は最も確実な隔離のひとつです。ただし、入れるためにフランジを開ける必要があります。
つまり、盲板を挿入する作業そのものが、中身に接触する作業です。「隔離するための作業を、どうやって安全に行うか」という入れ子構造になります。
だから盲板の挿入は、それ自体を作業許可の対象として扱い、事前に減圧・液抜き・パージを行ってから実施します。
4. 盲板は、枚数と位置を記録する
盲板で最も怖い失敗は、入れ忘れではありません。撤去し忘れです。
盲板が残ったまま運転を始めると、流路が塞がったままになります。ポンプの締切運転、圧力の異常上昇、あるいは安全弁の入口が塞がっているという最悪の状態にもなり得ます。
盲板管理の基本
- 盲板リストを作る――位置（ライン番号・フランジ番号）、枚数、挿入日、担当者
- タグを付ける――盲板の柄に番号札を付け、外から見えるようにする
- P&IDにマークする――挿入位置を図面上で管理する
- 撤去時に突き合わせる――入れた枚数と出した枚数が一致するまで、起動しない
これは、2023年のダウ・ケミカルの事故が示した「員数管理」と同じ発想です。あちらは作業灯でしたが、持ち込んだものの数と持ち出したものの数を照合するという原則は変わりません。
5. 鍵は、本人がかけて本人が外す
LOTOの運用で、原則として揺るがしてはいけないのがここです。
危険にさらされる本人が鍵をかけ、本人が外す。
他人が外せる鍵は、鍵ではありません。その人が中にいるあいだ、絶対に動かないことを保証するのが、この原則の目的です。
複数人が関わるとき
作業者が10人いる場合、遮断器に10個の鍵はかけられません。そこで使われるのがグループロックボックスです。
- 隔離を行った人が、各所を施錠し、その鍵をボックスに入れる
- 作業する人は全員、自分の鍵をボックスに掛ける
- 全員が自分の鍵を外すまで、ボックスは開かない＝隔離は解除できない
この仕組みの良いところは、「まだ中に誰かいるかもしれない」を、鍵の数で確認できることです。人の記憶に頼りません。
タグだけの運用は、同等ではない
構造上ロックがかけられない機器もあります。その場合はタグ（札）だけになりますが、これはロックと同等ではありません。
タグは「動かさないでください」というお願いです。ロックは「動かせません」という状態です。タグだけで運用するなら、その分の弱さを別の手段で補う必要があります。監視人を立てる、上位の弁も併せて施錠する、といった形です。
6. 解除するときが、次に危ない
隔離を解除する順序を間違えると、そこで事故になります。
- 人が中にいないことを確認する――鍵の数、入退場記録、呼びかけ
- 工具・部材の員数を照合する――持ち込んだ数と持ち出した数
- 盲板の枚数を突き合わせる――リストと現物
- 取り外した安全弁・計器の復旧を確認する
- 弁の開閉状態を、元の運転状態に戻す
- 電源を復旧し、機器が意図せず起動しないことを確認する
4番目の「安全弁の復旧」は、パイパー・アルファそのものです。外した安全弁が戻っていない状態で起動すれば、守るものがありません。
7. LOTOとインターロック解除は、別の話
混同されやすいので、整理しておきます。
| LOTO | インターロック解除 | |
| 何をするか | 設備を物理的に動かなくする | 安全機能を一時的に無効にする |
| 目的 | 作業者を守る | 運転を継続・再開する |
| 方向 | 安全側へ倒す | 危険側へ倒す |
| 管理の要点 | 本人が鍵を持つ | 承認・時限・代替措置 |
LOTOは安全機能を足す行為、インターロック解除は安全機能を引く行為です。2012年の三井化学岩国大竹では、後者が事故につながりました。
8. 自分の職場で確かめる7つのこと
- 隔離の方法は、作業ごとに決まっていますか。いつも「弁を閉めて札を掛ける」で済ませていませんか
- 二重遮断のブリード弁は、開いていますか。汚れるからと閉じられていませんか
- 盲板リストはありますか。枚数と位置を、撤去時に突き合わせていますか
- 鍵は、作業する本人がかけていますか。職長がまとめてかけていませんか
- 複数班が同じ設備で作業するとき、全員の鍵が揃っていますか。
- 電気以外のエネルギーを、隔離の対象にしていますか。残熱、蓄圧、吊り荷、慣性
- 不活性化した状態は、作業のあいだ保たれていますか。それを確認する手段がありますか
2番目は、現場を歩けばすぐ分かります。閉じたブリード弁は、二重遮断を単純遮断2つに変えてしまいます。
まとめ
- 書類は探さないと見つからない。物理的なロックは、動かそうとした瞬間に伝わる
- 隔離すべきは電気だけでなく、流体・圧力・位置・バネ・熱・化学・慣性
- 弁を閉めただけでは隔離ではない。二重遮断＋ブリード、盲板、切り離しへ段階を上げる
- 盲板は撤去し忘れが怖い。リスト・タグ・図面・突き合わせで管理する
- 鍵は本人がかけて本人が外す。複数人ならグループロックボックス
LOTOの本質は、「誰かが覚えていること」に安全を預けないということです。人は忘れます。鍵は忘れません。
