SDSを開くと、数字がたくさん並んでいます。引火点、発火点、爆発範囲、最小着火エネルギー。
これらを「危険性を表す数値のリスト」として眺めているうちは、実務では使えません。それぞれが違う質問に答えていて、しかも互いにつながっているからです。
たとえば引火点は、独立した物性ではありません。蒸気圧と爆発下限界という2つの性質が交わる点です。この関係が見えると、「なぜエタノールは濃度で引火点が変わるのか」も「なぜ加熱工程では引火点が当てにならないのか」も、同じ理屈で説明できます。
この記事は「物質・危険現象」カテゴリの入口です。4つの指標の関係を1枚に整理し、各テーマの詳細記事へ案内します。
この記事で分かること
- 火災・爆発の危険性は「温度」「濃度」「着火エネルギー」の3つの軸で評価する
- 引火点は独立した物性ではない。蒸気圧と爆発下限界が交わる点
- 暴走反応だけは別系統。着火源が要らないので、上の3軸では捉えられない
- どの指標も測定条件に依存する。「その物質の絶対値」ではない
物質・危険現象の記事21本を内容ごとに並べた一覧は、物質・危険現象の記事マップにまとめています。

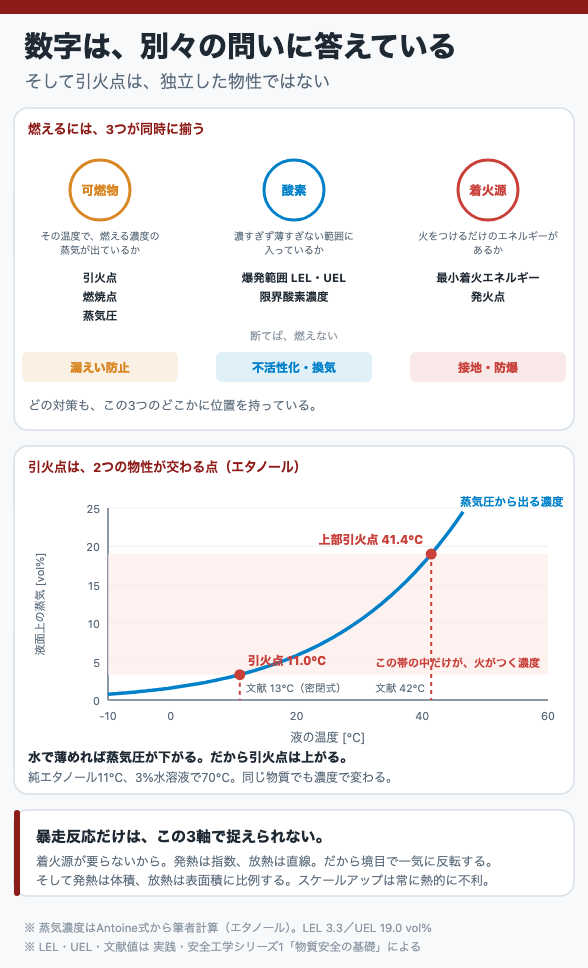

1. 燃えるには、3つが揃う必要がある
出発点はここです。火災・爆発が起こるには、次の3つが同時に揃わなければなりません。
| 要素 | 問い | 関係する指標 |
| 可燃物が気体になっているか | その温度で、燃える濃度の蒸気が出ているか | 引火点・燃焼点・蒸気圧 |
| 酸素との比率が適切か | 濃すぎず薄すぎない範囲に入っているか | 爆発範囲（LEL・UEL）・限界酸素濃度 |
| 着火源のエネルギーが足りるか | 火をつけるだけのエネルギーがあるか | 最小着火エネルギー（MIE）・発火点 |
安全対策とは、要するにこの3つのうちどれかを断つことです。漏えい防止（可燃物）、不活性化・換気（酸素比率）、接地・防爆（着火源）。どの対策も、この表のどこかに位置を持っています。
2. 温度で見る ― 引火点・燃焼点・発火点
SDSに並ぶ3つの温度は、それぞれ違う質問への答えです。引火点は火を近づけたら一瞬でも火がつくか、燃焼点は火がついた後に燃え続けるか、発火点は火を近づけなくても自分から燃え出すか（着火源が要らない）を問うています。
いちばん重要なのは、引火点が独立した物性ではなく、液面上の蒸気濃度がちょうど爆発下限界に達する液温だということです。だから水で薄めれば引火点は上がり（エタノールは純品11℃、3%水溶液で70℃）、密閉式は開放式より低く出ます。詳しくは下の記事で扱っています。
3. 濃度で見る ― 爆発範囲
可燃性ガスは、濃すぎても薄すぎても燃えません。その範囲が爆発範囲（LEL〜UEL）です。押さえておきたいのは3点です。上限界より濃い状態は安全ではない（空気が入れば必ず範囲を通過する）。混合ガスの下限界は単純平均ではなく、ル・シャトリエの法則で計算する（下限界の低い成分に引きずられる）。アセチレンや酸化エチレンは上限界が100%で、濃くしても燃焼は止まらない（止めるには、不活性ガスで十分に薄めるか圧力を下げる）。
燃料・酸素・不活性ガスの3成分の関係を視覚的に理解するには、三角図が便利です。シミュレーターで動かせる記事も用意しています。
4. 着火エネルギーで見る ― MIEと静電気
可燃性混合気があっても、着火源のエネルギーが足りなければ燃えません。その境目が最小着火エネルギー（MIE）です。静電気なら着火源のエネルギーを E ＝ ½ C V² で見積もれます。人体（100pF）が10kVに帯電すれば5mJで、多くの可燃性ガスのMIE（1mJ未満）を超えます。
MIEは消炎距離の2乗にほぼ比例します。着火しやすい物質ほど消炎距離も小さく、これが耐圧防爆構造のすきま管理や、爆発性ガスのグループ分け（IIA・IIB・IIC）の背景にあります。
静電気の発生・蓄積・放電・着火という連鎖と、現場での対策は、こちらで詳しく扱っています。
5. 暴走反応だけは、別系統
ここまでの3つの軸は、すべて「外から火をつけたらどうなるか」の話でした。暴走反応は別系統です。物質が自分で発熱して止まらなくなるので、着火源が要りません。引火点が高く比較的安全とされるDMSOが、長期間の使用で分解・発熱し、多くの火災・爆発を起こしているのはこのためです。
発熱は温度に対して指数関数的、放熱は直線的なので、限界条件を越えると一気に反転します。そして発熱は体積に、放熱は表面積に比例するので、スケールアップは常に熱的に不利です。
6. すべての指標に共通する注意
ここまで、温度・濃度・着火エネルギー・暴走反応という4つの軸で指標を見てきました。これらの指標の試験規格や公的な解説（JIS、国連GHS試験法など）が、判で押したように繰り返している注意があります。
これらの数値は、測定装置や方法によって異なる。
| 指標 | 何に依存するか |
| 引火点 | 密閉式か開放式か。密閉式のほうがやや低い（安全側） |
| 燃焼点 | 継続時間の判定基準（JIS系は5秒、国連・GHSは15秒） |
| 爆発範囲 | 試験管の寸法と火炎の伝播方向。温度・圧力・共存ガスでも動く |
| MIE・消炎距離 | 壁の状態と混合気の流動状態。流動があると測定値をそのまま適用できない |
| SADT | 包装形態。容器サイズが変われば値も変わる |
したがって、これらの数値の使い方は「この値を下回れば安全」という合否判定ではありません。相対的な危険度を把握し、対策の厳しさを決めるための目安です。
そして自分が扱う条件（温度・圧力・組成・容器）での値かどうかを、常に確認してください。常温常圧の文献値を高温高圧のプロセスに当てはめると、危険側にずれます。
7. 何を評価したいとき、どの指標を見るか
| 知りたいこと | 見る指標 |
| 常温で置いておいて危ないか | 引火点（室温との差） |
| 加熱する工程で危ないか | 引火点と運転温度の関係。加熱すれば引火危険は増す |
| 漏えいしたら着火するか | 爆発範囲（LEL）と換気能力 |
| タンクの気相部は安全か | 爆発範囲・限界酸素濃度（三角図） |
| 接地は必要か | MIEと、想定される帯電エネルギー（E＝½CV²） |
| 電気機器の防爆仕様は | 爆発性ガスのグループ（MIE・消炎距離）と発火点（温度等級） |
| 高温配管に漏れたら | 発火点と表面温度 |
| 保管中に自然に危なくならないか | SADTと保管温度・容器サイズ |
| スケールアップして大丈夫か | SADT・断熱温度上昇（S/Vが変わる） |
8. どの順に読むか
体系的に押さえたい方には、次の順序をおすすめします。
- 引火点・燃焼点・発火点 ── 温度の軸。引火点の正体を押さえる
- 爆発範囲（LEL・UEL） ── 濃度の軸。引火点の理解がここで効いてくる
- 爆発限界三角図 ── 濃度の軸を、不活性ガスを含めて視覚的に
- 最小着火エネルギー ── 着火源の軸。防爆構造の根拠まで
- 静電気対策 ── 着火源の軸の実務編
- 暴走反応とSADT ── 着火源が要らない、もうひとつの経路
- 混触危険 ── 単体では安全でも、組み合わせで危険になる
- SDSの読み方 ── ここまでの数字が、どこに書かれているか
そのうえで、これらの物性をどう設計に落とすかは、プロセス安全設計のカテゴリで扱っています。
9. 燃える以外の危険性
ここまでは「1つの物質が、可燃性の気体として燃える」という話でした。現場の危険性は、それだけではありません。
| 見落とされる軸 | 何が起きるか |
| 粉体 | 粉じん爆発。本当に怖いのは、積もった粉が舞い上がる二次爆発 |
| 組み合わせ | 混触危険。SDSを1枚ずつ読んでも見えない |
| 着火源なし | 自然発火。硫化鉄、油のしみたウエス、保温材の下 |
| 毒性 | 燃えなくても人は倒れる。指標の使い分けが要る |
いずれも、引火点や爆発範囲を見ているだけでは捉えられません。
10. 情報をどう受け取るか ― 分類とSDS
物質の危険性は、分類という形で整理され、SDSという形で手元に届きます。
ただし、分類はそれぞれ違う目的で作られていて、対応は一対一ではありません。SDSも、自社の運転条件やスケールまでは知りません。受け取り方を知っておく必要があります。
まとめ
SDSの数字は、覚えるものではありません。それがどんな質問への答えで、自分のプロセスのどこに効くのか。それが言えるようになると、同じSDSがまったく違って見えてきます。
プロセス安全のどの領域から学べばいいか、全体の地図はこちらにまとめています。
火災・爆発の「型」を見分ける
ここまでは物質そのものの危険性でした。その物質が実際に漏れたとき、どういう現象になるのか――爆燃と爆轟、蒸気雲爆発、BLEVE、プール火災、ガス拡散――は、こちらのシリーズで扱っています。
