ポンプの見積りを依頼するとき、仕様書に「液名、水」「流量、○m³/h」「全揚程、○m」だけを書いても、化学プラント用ポンプの条件は十分に伝わりません。同じ流量と全揚程でも、液温、蒸気圧、粘度、固形物、運転範囲、吸込条件、防爆区分、ノズル、材料、軸封、試験範囲によって、選ばれるポンプは変わります。
仕様書は、空欄を埋めるための事務書類ではありません。プロセス側が必要とする条件をメーカーへ伝え、メーカーの提案が要求を満たすか確認し、製作・試験・運転の基準を残すための技術文書です。運転開始後は、設計時に想定した流量範囲、液質、補助系統、警報・停止条件を確かめる基準にもなります。
この記事では、主に化学プラントで使う遠心ポンプを対象に、ポンプ仕様書・データシートへ何を書くかを解説します。特に、発注者・設備側が決める項目、ポンプメーカーが提示する項目、双方で合意する項目を分けます。ポンプ形式を決める手順は「ポンプ選定の手順」で解説しているため、本記事ではデータシートの各欄と責任分界に集中します。
この記事の結論
- 仕様書は「プロセス入力」「保証する運転範囲」「設備との取合い」「品質・受入条件」を一つにつなぐ文書である
- 発注者・設備側は液質、運転モード、必要流量・全揚程、NPSHa、設置環境、許容停止影響を示す
- メーカーは形式・サイズ・回転速度、性能曲線、NPSHr、許容運転範囲、軸動力、内部構造を提示する
- 規定・最大吐出し量とプロセス最小流量は、定義と、その流量で運転する時間を書き分け、通常点一つだけを渡さない
- ノズルは口径だけでなく、規格・圧力クラス・座面・方向・許容荷重・ドレン・ベントまで確認する
- 材料、軸封、試験、計装は「適宜」「メーカー標準」で終わらせず、危険性と故障影響に応じて合意する

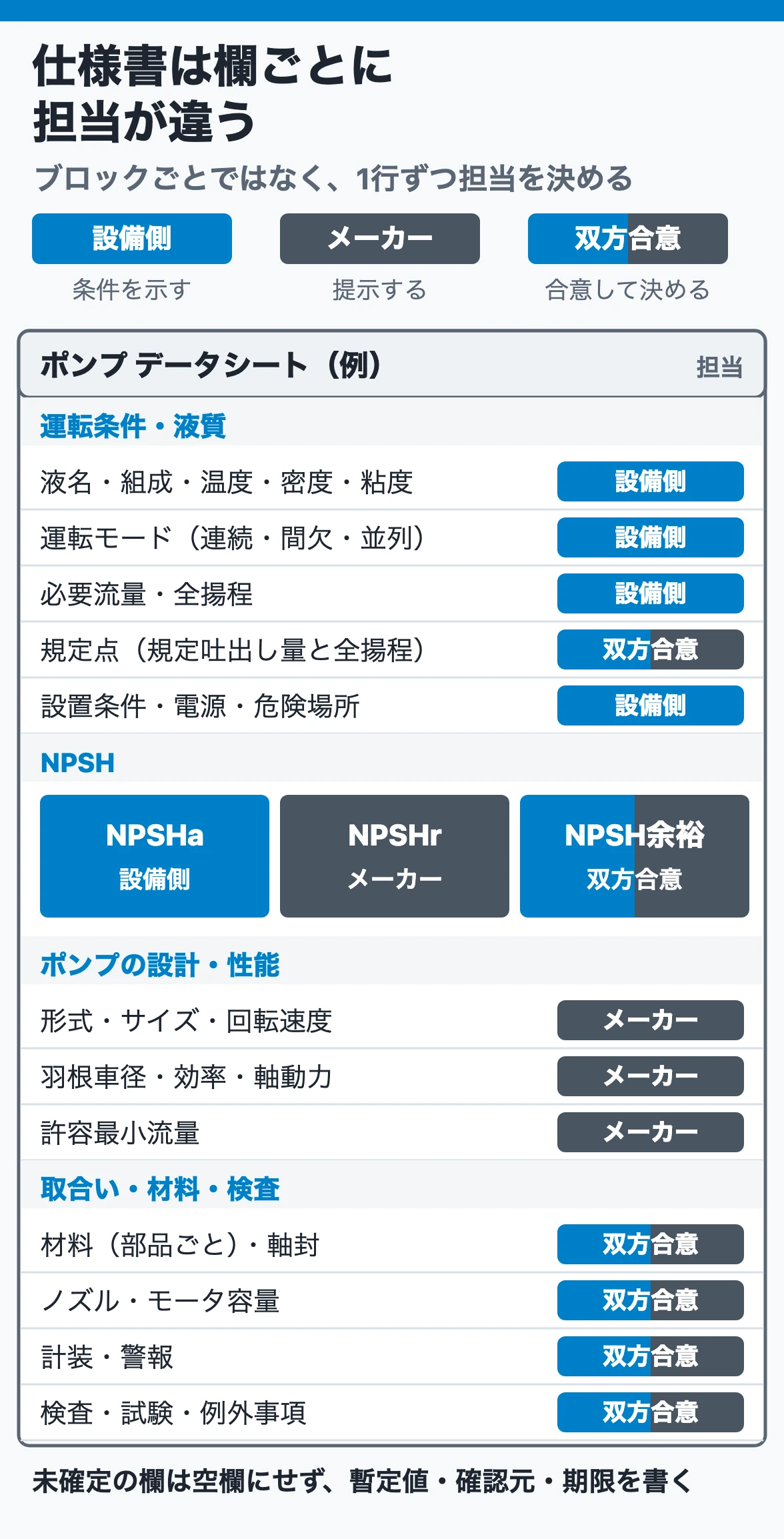

仕様書の役割と「誰が決めるか」の3区分

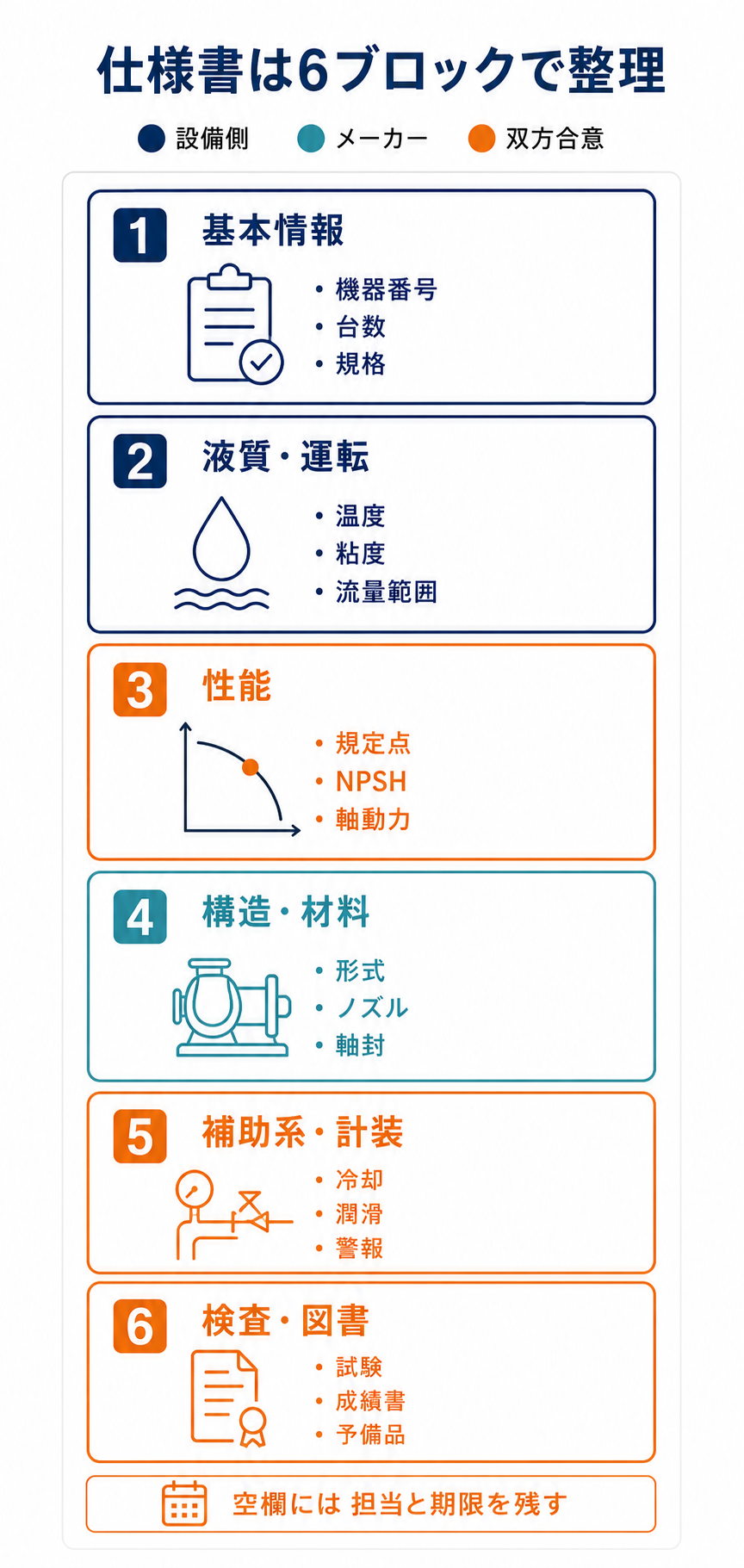

仕様書は、プロセス条件、保証する運転範囲、設備との取合い、品質と受入条件を、メーカーが設計に使える形で渡す文書です。ポンプ単体だけでなく、上流・下流設備、配管、電気、計装、運転、保全との境界条件も含みます。
データシートは、すべての欄を発注者だけで確定するものでも、メーカーへ丸投げするものでもありません。実務では次の3区分で考えると整理できます。
| 区分 | 主な担当 | 代表項目 |
| 発注者・設備側が示す | プロセス条件と設備要求を持つ側 | 液質、運転モード、必要流量・全揚程、NPSHa、設置条件、電源、危険性、停止影響 |
| メーカーが提示する | ポンプ内部設計と製作を担う側 | 形式、サイズ、回転速度、羽根車径、効率、軸動力、NPSHr、許容最小流量、内部構造 |
| 双方で合意する | 取合い・保証・契約条件 | 規定点、材料、軸封、ノズル、モータ容量、NPSH余裕、検査・試験、計装、例外事項 |
この区分は絶対ではありません。会社標準、適用規格、購入範囲、メーカーの供給範囲によって変わります。重要なのは、各欄に数値があることだけでなく、根拠を持つ部署、提案する部署、最終承認者が明確なことです。
仕様が未確定なら空欄にせず、「暫定値」「確認元」「確定期限」「変更時の影響」を残します。メーカーが仮定した値も、見積書の本文や偏差表で明示してもらいます。また、プロセス要求を示さずに構造だけを発注者が固定すると、メーカーがより適した形式を提案できなくなります。必要な機能、禁止事項、既設標準を示し、内部設計は根拠とともに提案してもらいます。
識別情報と適用規格を書く
最初の欄には、性能計算より前に文書を特定する情報を書きます。まず、プロジェクト名と設置場所、機器番号・サービス名、台数（常用・予備）、連続・間欠や並列運転の有無です。単位系、改訂番号と承認者、見積用・承認用・発注用などの段階も明記します。
適用する規格は、メーカーと発注者が構造・寸法・性能・製作・検査を共通の言葉で確かめるための基盤です。ただし、規格名だけでは実際のサービス条件は決まりません。仕様書には次を明記します。
- 適用する法令・強制規定
- 契約で適用するAPI、JIS、ISO、ANSIなどの規格名と版・発行年
- 会社標準、プロジェクト標準、個別データシート
- 文書間に矛盾がある場合の優先順位
- 適用除外、追加要求、代替提案の承認方法
- 規格の適用範囲が本体、モータ、軸封、補助系、試験のどこまでか
API規格なら常に最適、JISなら簡易、という一律の決め方はしません。取扱液、連続運転性、圧力・温度、保全性、互換性、故障影響に見合う要求を選び、発注時に実際に指定する版を確認します。
機器番号とサービス名が一致していない、改訂番号が古い、P&IDとデータシートで台数が違う、といった文書不整合は実機の手配ミスにつながります。改訂時は変更欄だけでなく、影響する性能曲線、モータ、ノズル、計装、図面も連動して改訂します。
液質は通常・最小・最大条件で書く
液名だけでは、材料、軸封、NPSH、動力を決められません。少なくとも次の項目を確認します。
| 液質項目 | 書き方 | 主な影響先 |
| 液名・組成・濃度 | 主成分、不純物、濃度範囲、分析値の基準 | 材料、反応性、洗浄、廃液処理 |
| 温度 | 通常・最低・最高、一時的条件、停止中条件 | 蒸気圧、粘度、熱膨張、保温・冷却 |
| 密度 | 各代表温度での値または評価条件 | 吐出圧力、軸動力、モータ、荷重 |
| 粘度 | 各代表温度での値、非ニュートン性の有無 | 流量、揚程、効率、軸動力、起動 |
| 飽和蒸気圧 | NPSHa計算に用いた温度と値 | キャビテーション、吸込条件 |
| 固形物 | 有無、材質、粒径、濃度、硬さ、沈降・析出 | 羽根車、摩耗、閉塞、フラッシュ、洗浄 |
| 腐食性 | 実液条件、不純物、既設実績、腐食データ | 部品別材料、腐食しろ、ライニング |
| 危険性 | 引火性、毒性、法規制、反応性、熱安定性 | 軸封、防爆、漏えい検知、隔離、保護 |
| ガス | 溶解ガス、気泡、ガス発生・析出条件 | 吸込性能、ベント、羽根車、内部循環 |
特に化学プラントでは、引火性・毒性だけでなく、混入物による反応、温度上昇時の分解・重合、停止中の凝固も確認します。取扱液が変動する場合は、平均値だけでなくポンプに最も厳しい組合せを示します。ただし、最高液温での蒸気圧と最低液温での粘度を同じ運転点に重ねるような、実際には同時に起こらない組合せは作らず、運転モードごとに整理します。
流量・圧力・全揚程を運転モードごとに書く

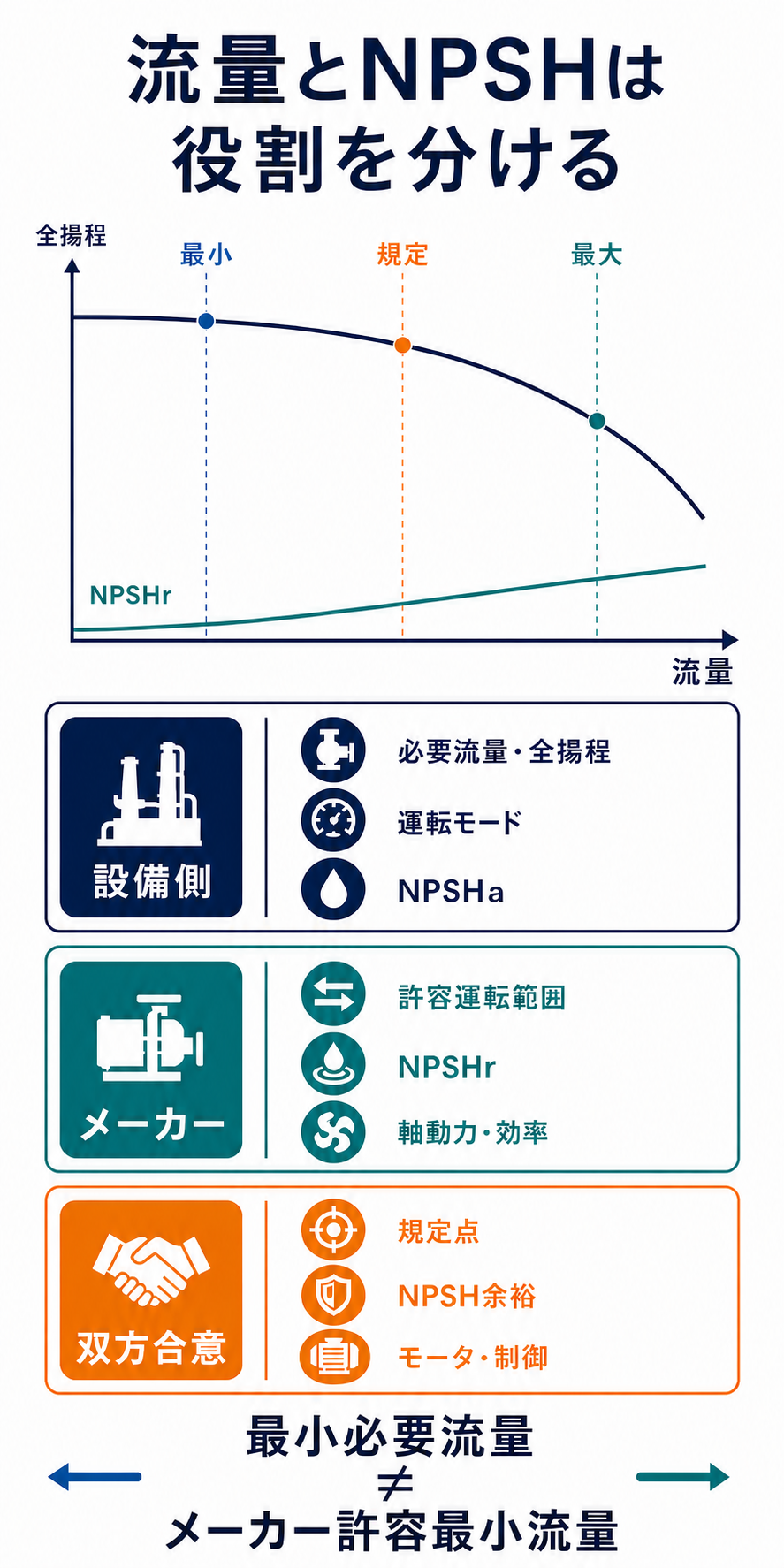

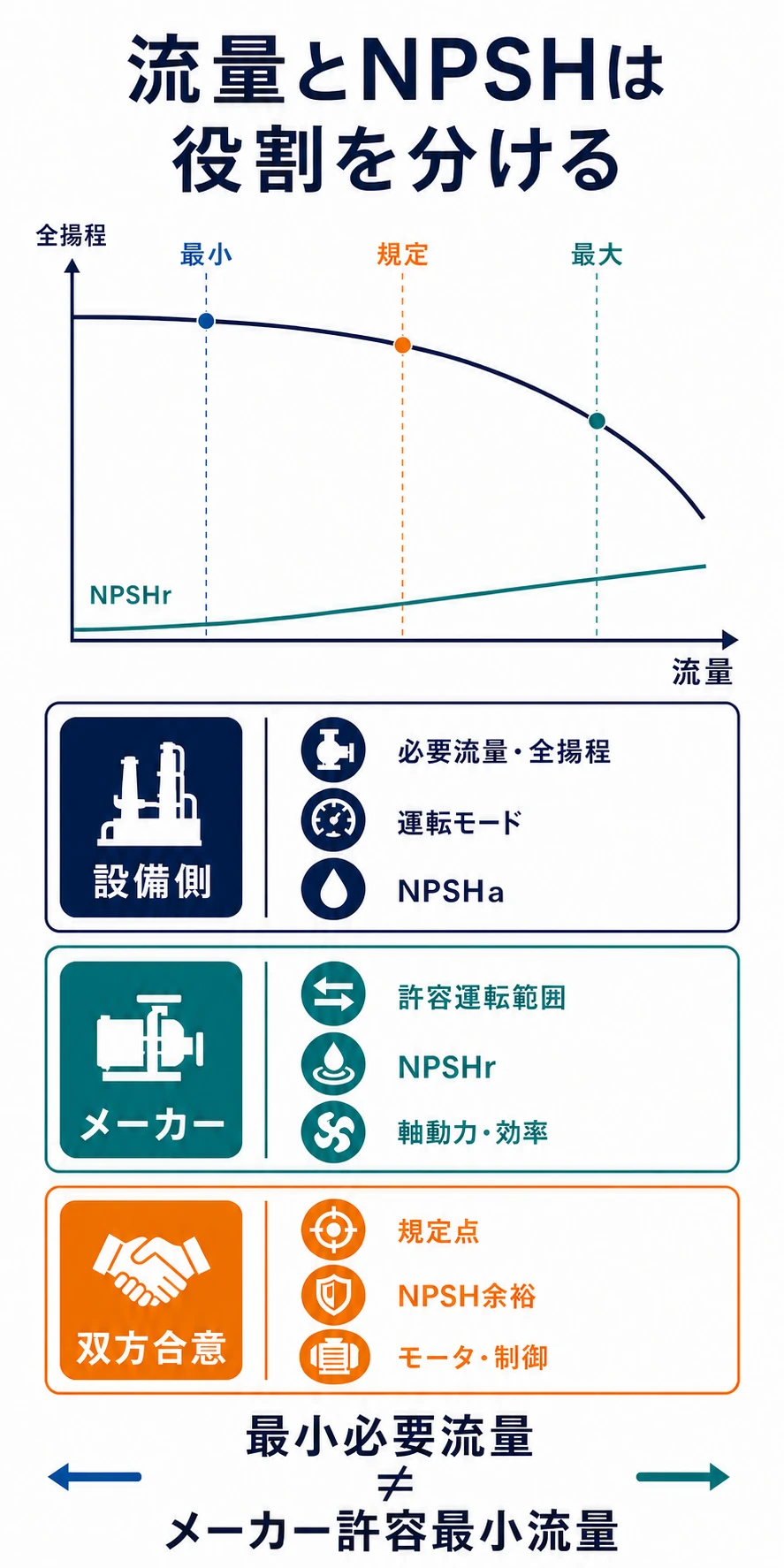

仕様書でいう流量は一つではありません。
| 用語 | 仕様書での意味 | 確認すること |
| 規定吐出し量 | 発注者が要求し、メーカーと合意して性能判定の基準にする流量 | 対応する全揚程、液質、回転速度、保証項目 |
| 最大吐出し量 | ポンプが運転できる最大の流量。過渡時・将来を含めて設備で起こり得る最大流量を、発注者がこの値として指定する | NPSHr、軸動力、モータ余裕、配管圧力、性能曲線右側 |
| プロセス最小流量（発注者が指定） | プロセスとして必要になる最小流量 | 継続時間、制御方法、最小流量ライン、温度上昇、振動 |
| メーカー許容最小流量（最小吐出し量） | メーカーがポンプ構造・運転条件から提示する下限。ミニマムフローとも呼ぶ | 定義、連続・短時間、安定性・熱・軸封などの制約 |

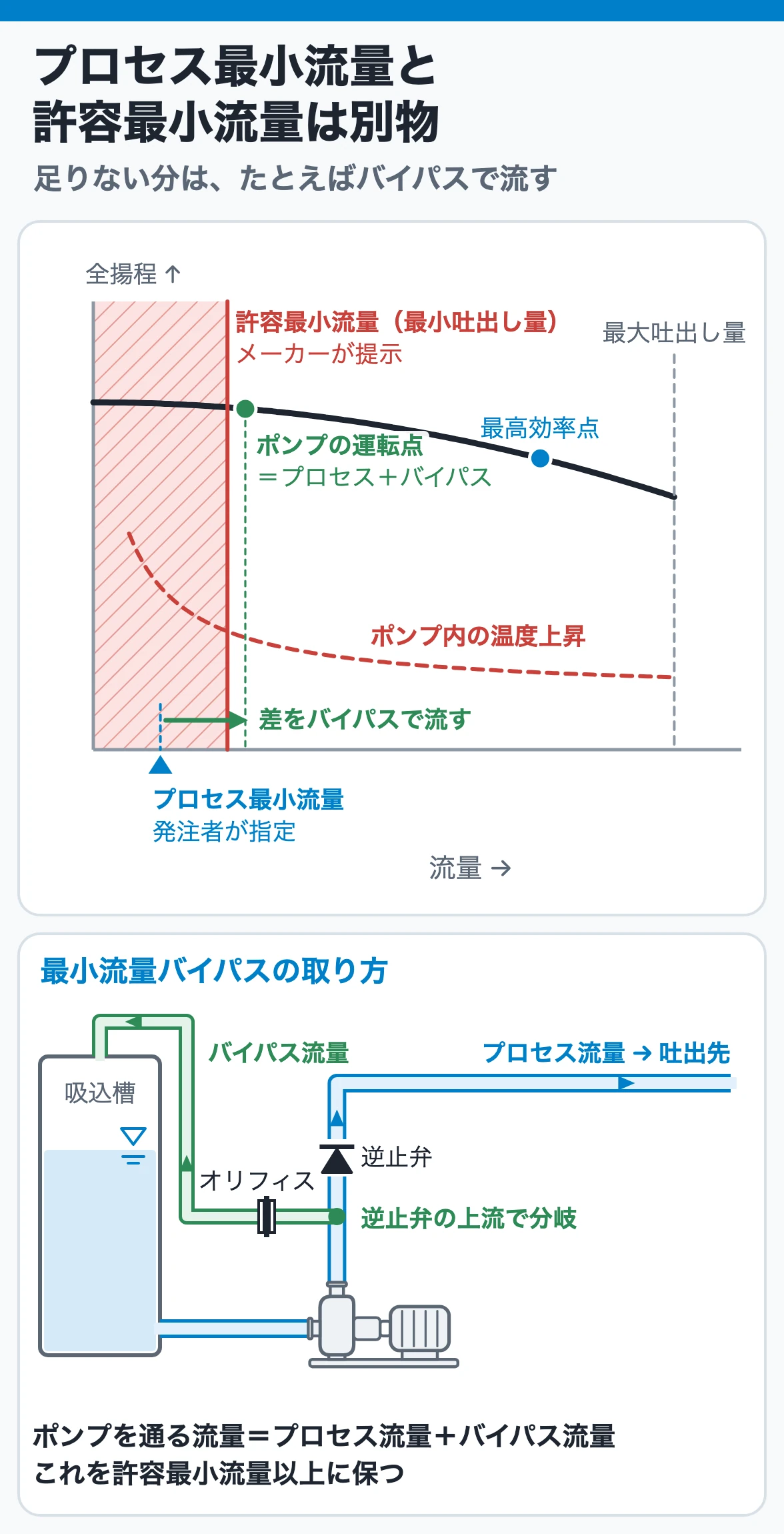

発注者側の「プロセス最小流量」と、メーカーが示す「許容最小流量」は同じではありません。前者はプロセス要求、後者はポンプ保護の下限です。プロセス流量がメーカー下限を下回る場合は、最小流量バイパス、台数分割、インバータ制御範囲、別形式を検討します。
各流量には、液温、槽液位、吸込・吐出圧力、運転台数、弁状態、継続時間を対応させます。流量だけを縦に三つ並べても、メーカーはどの条件で性能と動力を評価すべきか判断できません。
性能曲線と運転点の関係は「ポンプ性能曲線の読み方」、低流量側の注意は「締切運転と最小流量」で詳しく解説しています。
あわせて、吸込槽・吐出先の圧力と液位の基準位置、配管・弁・ストレーナ・熱交換器などの損失、閉止時に配管・機器へかかる最大圧力、制御弁・バイパス・インバータ・台数制御の運転方法を書きます。
「吐出圧力」と「全揚程」は同じ欄へ混ぜません。圧力の基準がゲージ圧か絶対圧か、流量が質量流量か体積流量か、高さの基準がどこか、密度をどの条件で評価したかを明確にします。メーカーへ全揚程だけを渡す場合も、その計算根拠は発注者側で保管します。
NPSHaとNPSHrの責任分界を書く
NPSH欄は、数字だけでは不十分です。少なくとも、誰がどの条件で求めた値かを分けます。
| 項目 | 主に示す側 | 仕様書で確認する内容 |
| NPSHa | 発注者・設備側 | 最低槽圧力、最低液位、最高蒸気圧、吸込損失、基準面、運転モード |
| NPSHr | メーカー | ポンプ形式・回転速度・流量ごとの必要NPSH、試験・曲線の扱い |
| NPSH余裕 | 双方で合意 | 適用規格・会社標準、最大流量を含む評価点、変動・不確かさの扱い |

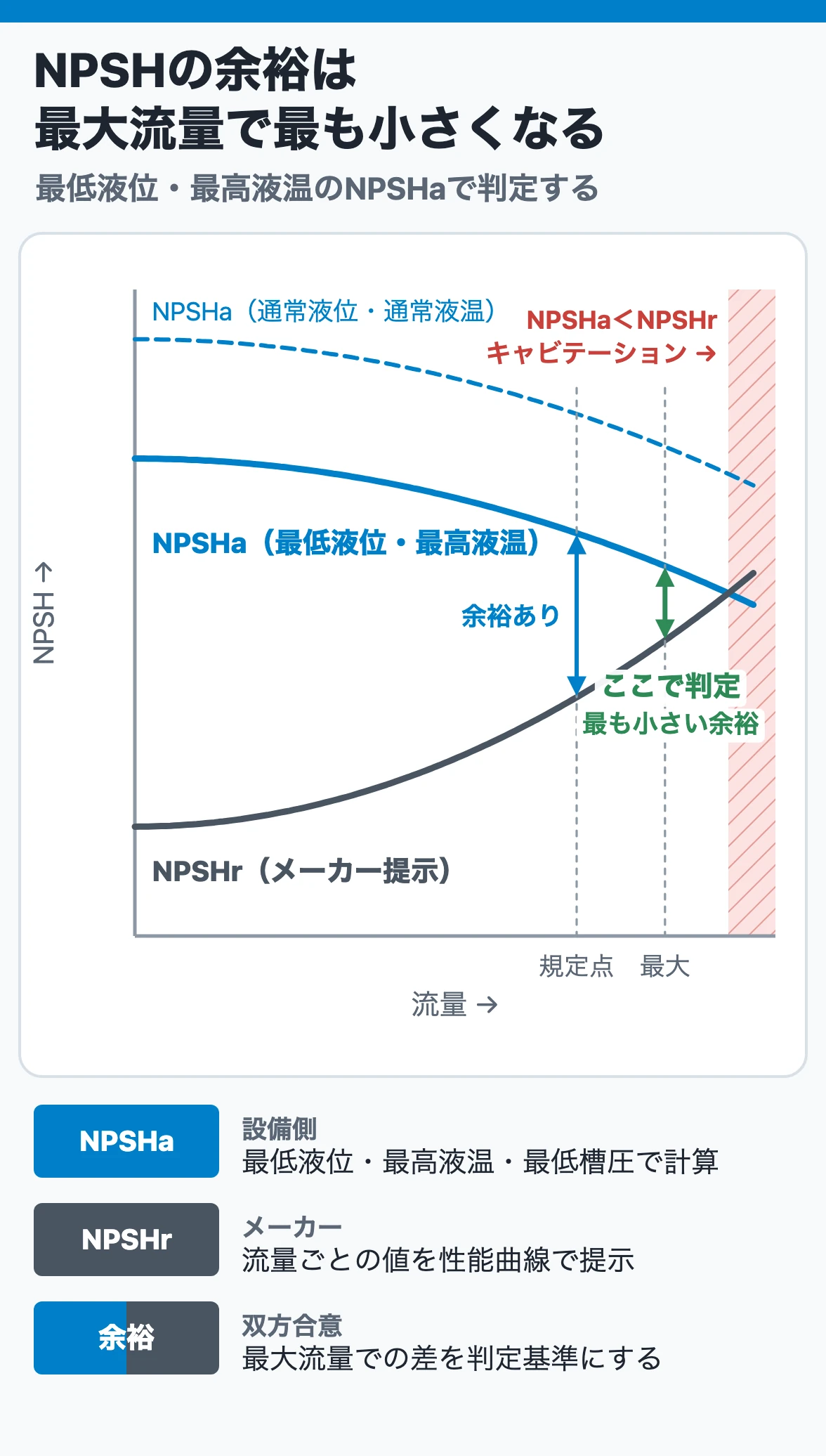

NPSHaは設備側の吸込条件から決まり、NPSHrはポンプ側の必要NPSHとしてメーカーが提示します。一つの規定点だけでなく、最大流量、最低槽液位、最高液温など、NPSHaが小さくなり得る実在の運転モードで比較します。
余裕は一律の万能値として決めません。取扱液、吸込条件の変動、計算精度、運転範囲、ポンプ形式、社内基準、適用規格をもとに合意し、判定条件を仕様書へ残します。NPSHの計算方法は「NPSHaとNPSHrとは」を参照してください。
設置場所とユーティリティを書く
ポンプ本体が性能を満たしても、設置環境や補助系統に合わなければ運転できません。
| 区分 | 主な仕様項目 |
| 周囲条件 | 屋内・屋外、最高・最低気温、湿度、標高、雨水、粉じん、腐食雰囲気、浸水 |
| 危険場所 | 防爆区分、ガス・蒸気のグループ、温度等級、適用法令・規格 |
| 電源 | 電圧、相数、周波数、制御電源、始動方式、停電復帰方針 |
| 冷却水 | 供給・戻り圧力、温度範囲、水質、塩素、許容流量、排出先 |
| シール・フラッシュ | シール水、バリア液、クエンチ、窒素、圧力・温度・清浄度 |
| 計装空気・蒸気 | 圧力・温度範囲、供給の信頼性、停止時の安全状態 |
| 保全条件 | 設置面積、吊上げ、分解引抜き空間、接近性、予備機切換え |
「冷却水あり」だけでは、メーカーは流量や熱交換器を決められません。最低供給圧力、最高温度、水質、戻り側条件まで示します。ユーティリティ喪失時にポンプを停止するか、警報だけにするかも、設備の故障影響から決めます。
ノズルと機械的取合いを書く
ノズル仕様は「吸込80A、吐出50A」だけでは不十分です。
- 口径、適用するフランジ規格と圧力クラス、座面の形式
- ノズルの向き、中心高さ、位置
- 許容ノズル荷重とモーメントの評価基準
- ケーシングの最高許容圧力、設計圧力、耐圧試験条件
- ドレン、ベント、圧力取出口、補助配管接続の口径・向き・終端
- ベースプレート・アンカーボルト・グラウト・カップリングガードの範囲と、配管を外さずに分解できるか

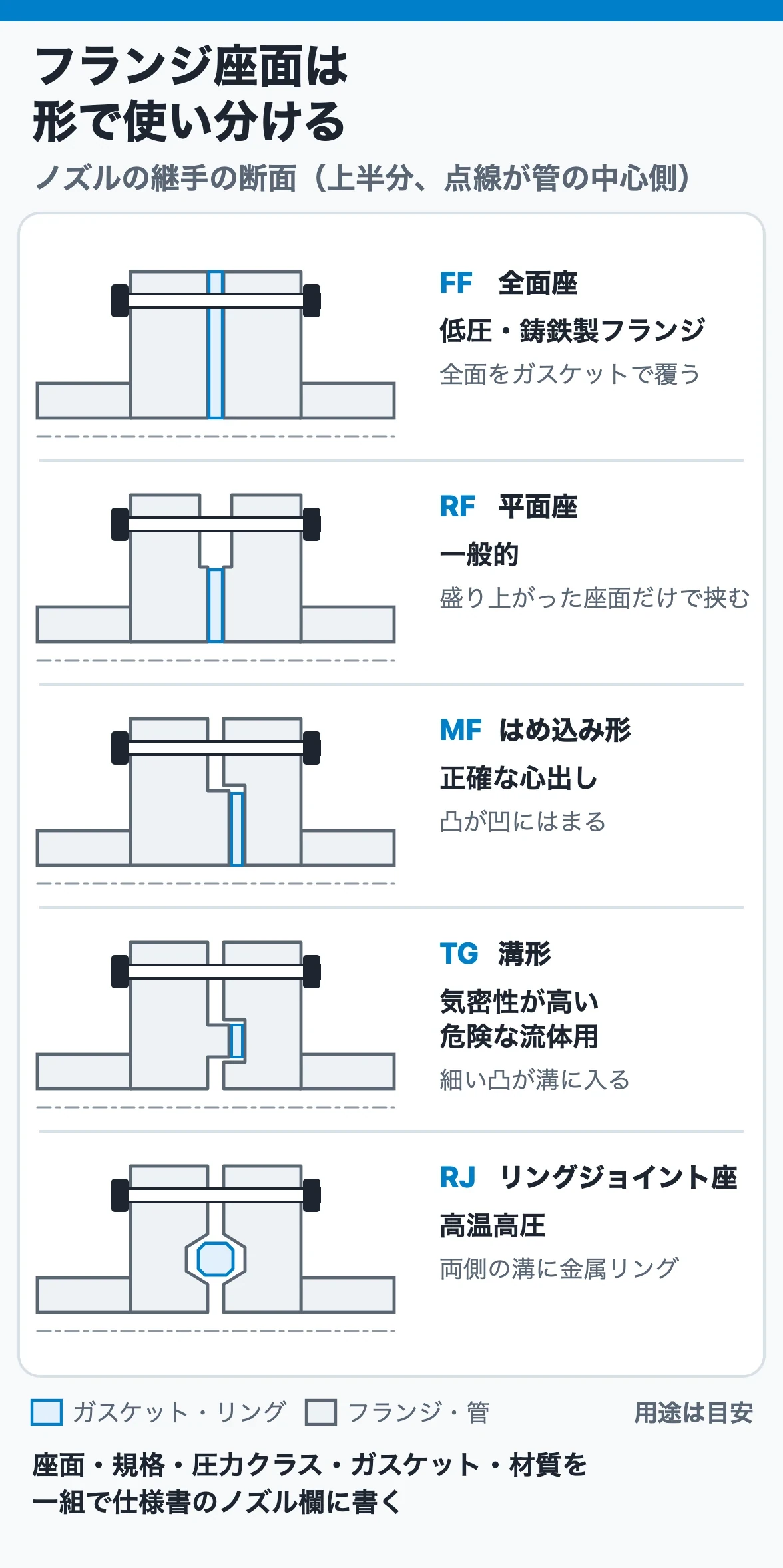

フランジ座面には全面座、平面座、はめ込み形、溝形、リングジョイント座などがあり、用途と配管側仕様に合わせます。座面だけでなく、規格、圧力クラス、ガスケット、材質を一組で確認します。
ポンプノズルへ配管荷重が過大に作用すると、芯ずれ、振動、軸封・軸受の不具合につながります。メーカー許容値と配管解析の受渡し条件、現地据付け時の確認方法を合意します。
材料・軸封・軸受・潤滑を書く
材料欄は「接液部SUS」の一行で終わらせません。部品ごとに区別します。
| 区分 | 仕様書で確認する主な項目 |
| ケーシング・カバー | 母材、ライニング、腐食しろ、最高圧力・温度 |
| 羽根車・ウェアリング | 材料、硬さの組合せ、摩耗・かじり、固形物への配慮 |
| 軸・軸スリーブ | 接液範囲、強度、腐食、表面処理 |
| ガスケット・Oリング | 材質、温度、薬液適合性、交換性 |
| ボルト・締結品 | 接液・非接液、外部腐食、低温・高温条件 |
| ベース・ガード | 材料、塗装、防食、現地環境 |
軸封は、グランドパッキン、メカニカルシール、シールレスの形式名だけで終わらせません。漏えい許容と回収先、シールの配置と材料（摺動材・エラストマー）、補助系統（フラッシュ・クエンチ・バリア）とその喪失時の保護まで決めます。
軸受・潤滑は、軸受形式、ラジアル・スラストの構成、グリース・油浴・強制給油などの方式、オイルミストの有無、冷却、温度・振動監視、潤滑油銘柄の標準化を確認します。メーカー標準を採用する場合も、現場で給油・点検できること、既設設備の油種管理と矛盾しないことを確認します。
駆動機・計装・警報を書く
駆動機欄には、モータ出力だけでなく運転条件を書きます。
- 規定点だけでなく、最大流量・最大密度での軸動力と、それに見合うモータ出力
- 電圧・周波数・始動方式、防爆と周囲条件
- インバータ運転の最低・最高周波数とモータ冷却
- 回転方向の定義、停電復帰後の再起動、逆転防止

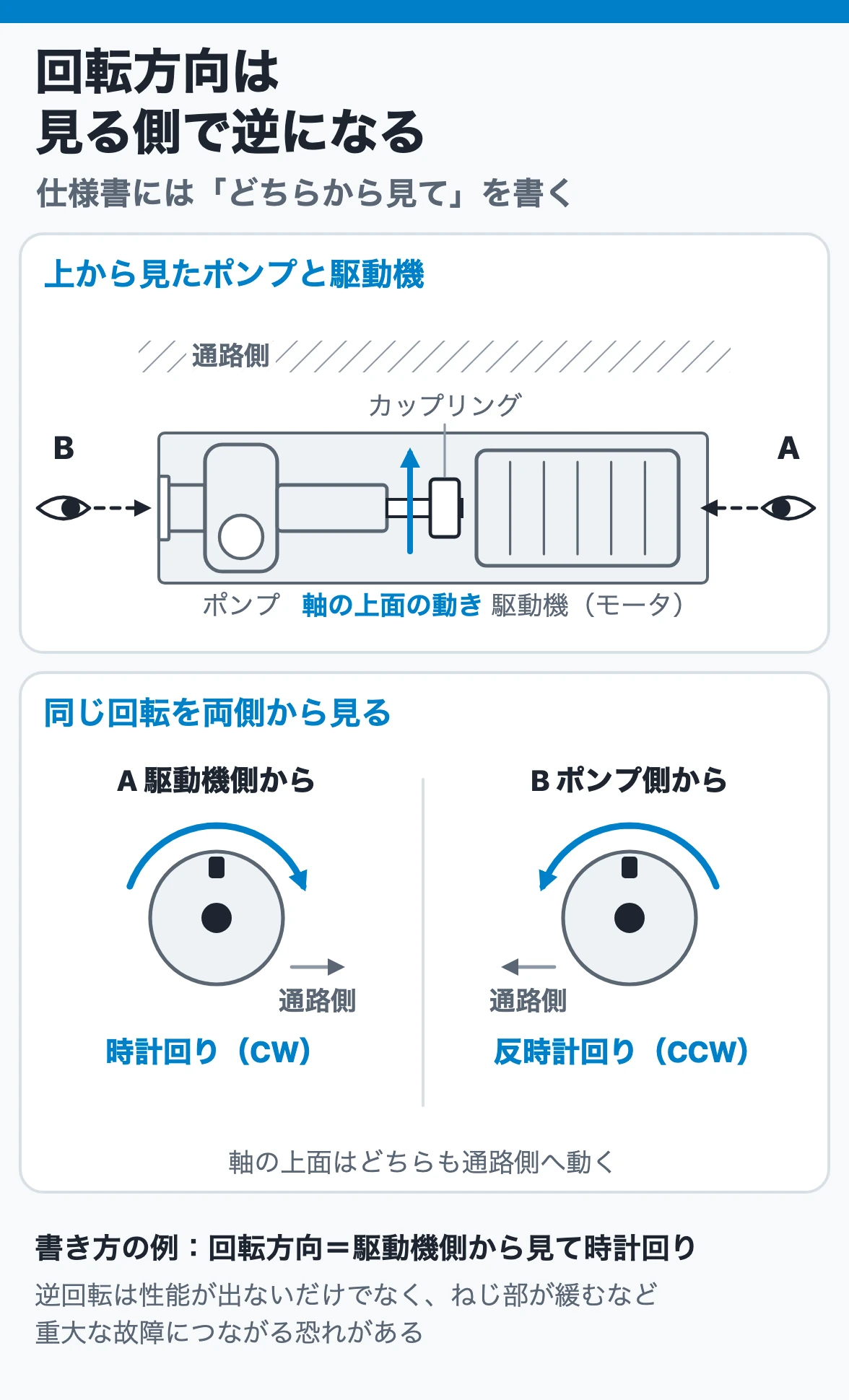

回転方向は、単に「時計回り」と書かず、ポンプ側または駆動機側のどちらから見たかを明記します。プラント内の標準方向がある場合は、保全や予備モータ共用のためにも指定します。

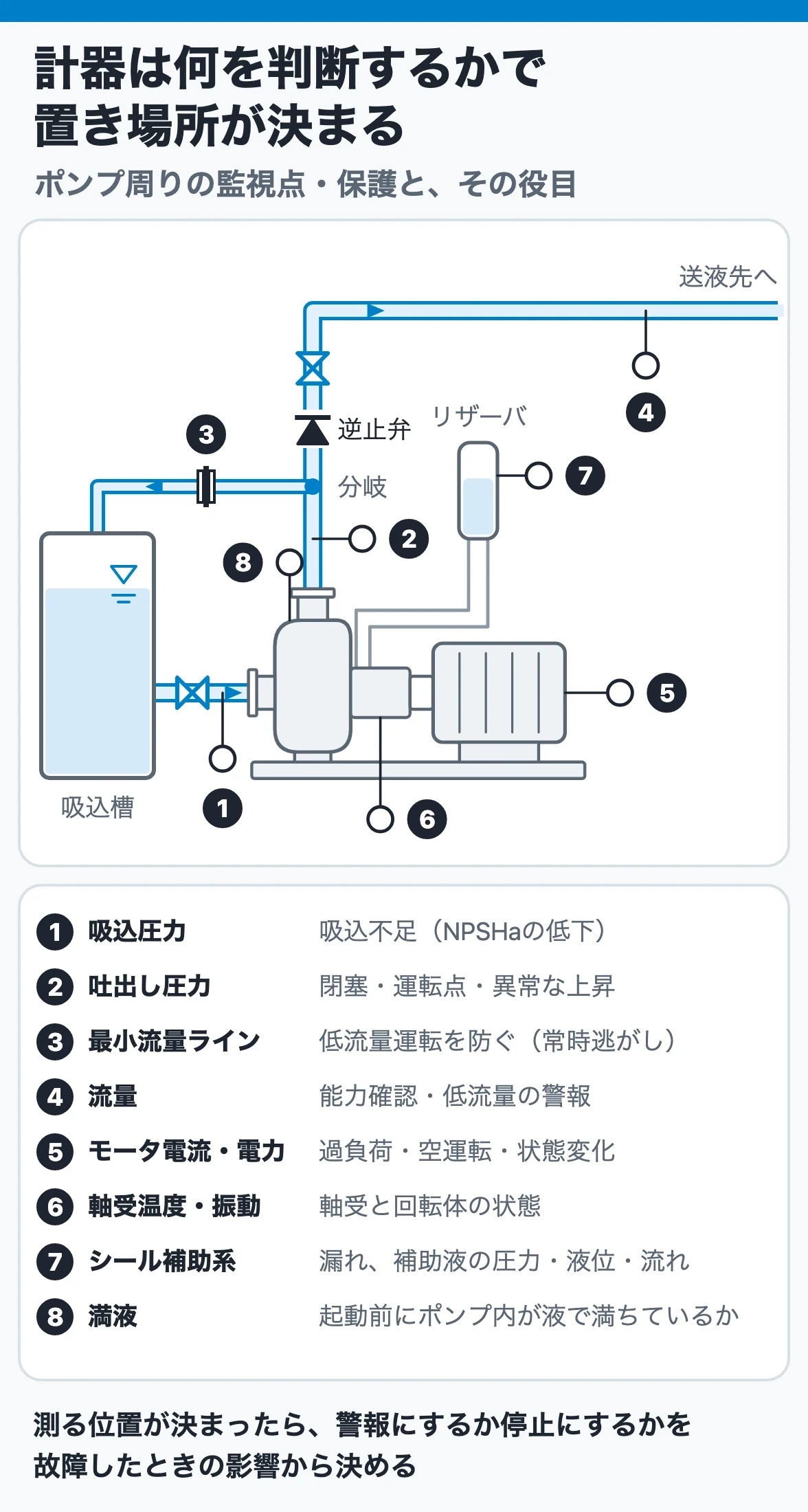

計装品は「圧力計付き」のように機器名だけを並べず、何を判断するための計器かを決めます。
| 監視項目 | 主な目的 | 仕様書で決めること |
| 吸込・吐出圧力 | 吸込不足、閉塞、運転点の把握 | 測定位置、範囲、現場指示・信号、警報・停止 |
| 流量・最小流量 | 能力確認、低流量保護 | 測定範囲、低警報、バイパス制御、故障時動作 |
| モータ電流・電力 | 過負荷、空運転、状態変化 | 警報・トリップ、インバータ信号、記録周期 |
| 軸受温度・振動 | 機械状態の監視 | 測定位置、センサ形式、警報・停止、予備点 |
| 軸封・補助系 | 漏えい、バリア圧、冷却・フラッシュ喪失 | 圧力・流量・液位、正常範囲、フェイル時動作 |
計器のメーカー・型式、信号、電源、接続、材質、取付け範囲、現場指示と遠隔監視の区分も明記します。計器が故障したときに停止するのか、警報を出して運転継続するのかは、故障モードと設備影響を見て決めます。

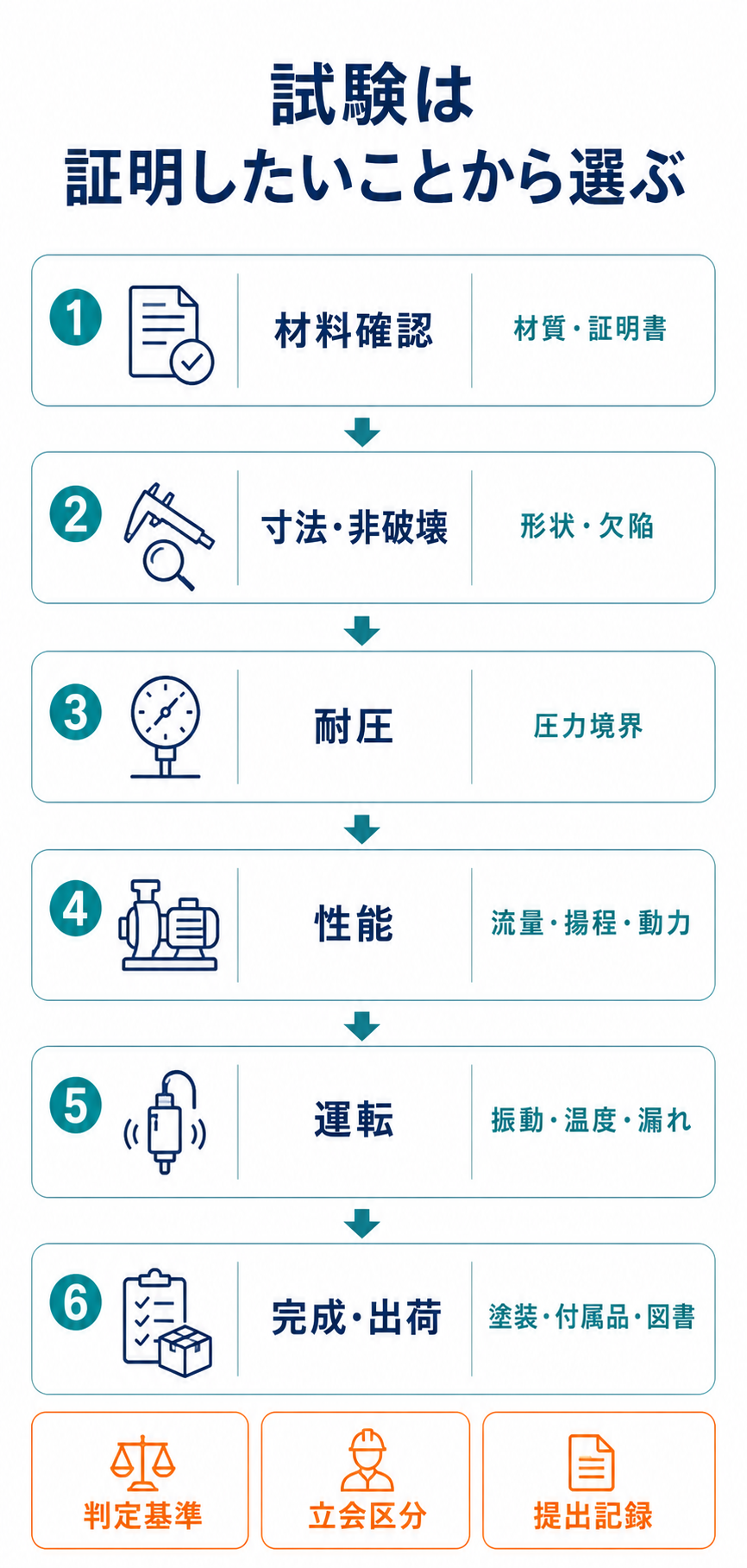

検査・試験と提出図書を書く
検査・試験を一律に全部要求すると費用と納期が増え、逆に「メーカー標準」だけでは重要な確認が抜けます。ポンプの重要度、液の危険性、新規性、故障時の影響に応じて選びます。
| 検査・試験の目的 | 代表的な項目 | 仕様書で決めること |
| 材料が要求どおりか | 材料証明、成分・機械試験、識別 | 対象部品、証明書、トレーサビリティ |
| 欠陥がないか | 外観、寸法、非破壊検査 | 方法、範囲、判定基準、記録 |
| 圧力境界が健全か | 耐圧・漏れ試験 | 試験圧力、保持、媒体、合否、立会区分 |
| 要求性能を満たすか | Q-H、効率、軸動力、必要に応じてNPSH | 保証点、試験液、回転速度、許容範囲、換算 |
| 機械として安定か | 運転、振動、騒音、軸受温度、軸封 | 運転時間、測定位置、判定基準 |
| 完成・出荷状態がよいか | 開放、塗装、清浄度、梱包、付属品 | 立会、記録確認、ホールドポイント、出荷許可 |
各項目の立会区分（購入者立会・第三者立会・記録確認）、通知期限、ホールドポイントの決め方は「ポンプの引合い・見積り比較・発注・検査」で解説しています。
性能試験と現地試運転の具体的な見方は「ポンプの試運転と性能試験」で詳しく解説します。
ポンプ本体以外も購入範囲へ含めます。まず、見積時・承認用・完成時に提出する図書を区分して書きます。データシート、性能曲線、外形図・断面図、ノズル荷重・基礎荷重、補助配管図、材料証明・検査成績、取扱説明書が代表です。あわせて、目的を分けた予備品と特殊工具、塗装系と膜厚、防錆・開口部封止・輸送固定・長期保管の条件を書きます。
予備品は品名と数量だけでなく、どの運転期間・故障リスクを対象にするかを明記します。完成図書には、製作中の変更と最終状態が反映されていることを確認します。
ポンプ仕様書レビュー用チェックリスト
| 区分 | 最低限の確認 |
| 識別 | 機器番号、サービス、台数、改訂、適用規格、優先順位 |
| 液質 | 組成、温度、密度、粘度、蒸気圧、固形物、腐食性、危険性 |
| 運転 | 規定・最小・最大流量、全揚程、圧力、継続時間、運転モード |
| NPSH | NPSHaの根拠、NPSHr、評価流量、合意した余裕 |
| 構造 | 形式、段数、ノズル、ドレン・ベント、圧力、分解空間 |
| 材料・軸封 | 部品別材料、ガスケット、シール方式、補助系、回収先 |
| 軸受・駆動 | 軸受、潤滑、モータ、電源、防爆、インバータ、回転方向 |
| 計装 | 測定目的、範囲、信号、警報・停止、故障時動作 |
| 検査・試験 | 目的、範囲、判定基準、立会区分、記録、再試験 |
| 図書・予備品 | 性能曲線、図面、成績書、取説、予備品、塗装、出荷・保管 |
| 責任分界 | 発注者記入、メーカー提示、双方合意、未決事項の期限 |
照会の前に抜けを確かめるなら、iPhoneアプリポンプ 3D図鑑の資料「メーカー照会で伝える条件」に、用途と台数・液の性質・運転条件・設置とユーティリティ・構造の希望・規格と試験と、メーカーから出してもらう項目をまとめてあります（紹介ページ）。
まとめ
良いポンプ仕様書は、欄が多い仕様書ではなく、プロセス条件からポンプ設計、設備取合い、試験、運転まで一つの根拠でつながっている仕様書です。空欄や「メーカー標準」を残すときも、誰がいつ判断するかを明確にしてください。発注後は、運転範囲と警報・停止の根拠を現場へ引き継ぎます。引き渡す項目は「ポンプの引合い・見積り比較・発注・検査」にまとめています。
この記事の内容を現場で使えるように、iPhoneアプリ「ポンプ 3D図鑑」を作りました。10形式の選定、揚程・NPSH・動力など12項目の計算、10形式の3D図鑑、トラブル早見・軸封の選び方などの資料を1本にまとめています。800円の買い切りで、広告・追加課金はありません。
計算と選定の結果は構想段階の概算で、保証計算ではありません。必要NPSHの概算や比速度からの羽根車の形は目安です。3Dは代表構造の教育用モデルで、特定の機種の寸法・形状とは一致しません。実機の選定・発注・安全判断は、メーカーの性能曲線と仕様書、適用規格で確認してください。
