ポンプ仕様書を作成しても、それだけで要求どおりのポンプが納入されるわけではありません。引合いから見積り比較、発注、製作、検査、現場受入れまで、同じ要求条件を最後まで保って初めて、仕様が実機になります。
見積価格だけを横並びにすると、安く見える見積りほど供給範囲や試験、予備品、現地作業が抜けていることがあります。反対に、すべてを厳格に指定すると、用途に対して過剰な構造や検査を買うことになります。技術評価では「要求を満たすか」、商務評価では「同じ範囲でいくらか」を分け、最後に両者を統合して判断します。
この記事では、化学プラント用ポンプの引合いから現場引渡しまでを、発注者・設備エンジニア・購買・メーカー・現場オペレーターの役割に分けて解説します。仕様書の各欄は「ポンプの仕様書に何を書くか」、形式と台数の決め方は「ポンプ選定の手順」を参照してください。
この記事の結論
- 引合いは全候補へ同じ仕様書・供給範囲・提出図書・検査条件・納期条件を、同じ改訂で渡す
- 技術の合否を先に判定し、供給範囲と商務条件をそろえてから価格とLCCを比べる
- 質疑（クラリフィケーション）と偏差（デビエーション）を区別し、合意した偏差を含む最終仕様を契約基準として固定する
- 工場ではポンプ単体を、現地では据付け・配管・計装・補助系を含むシステムを確かめ、運転範囲と警報・停止の根拠を現場へ引き渡す

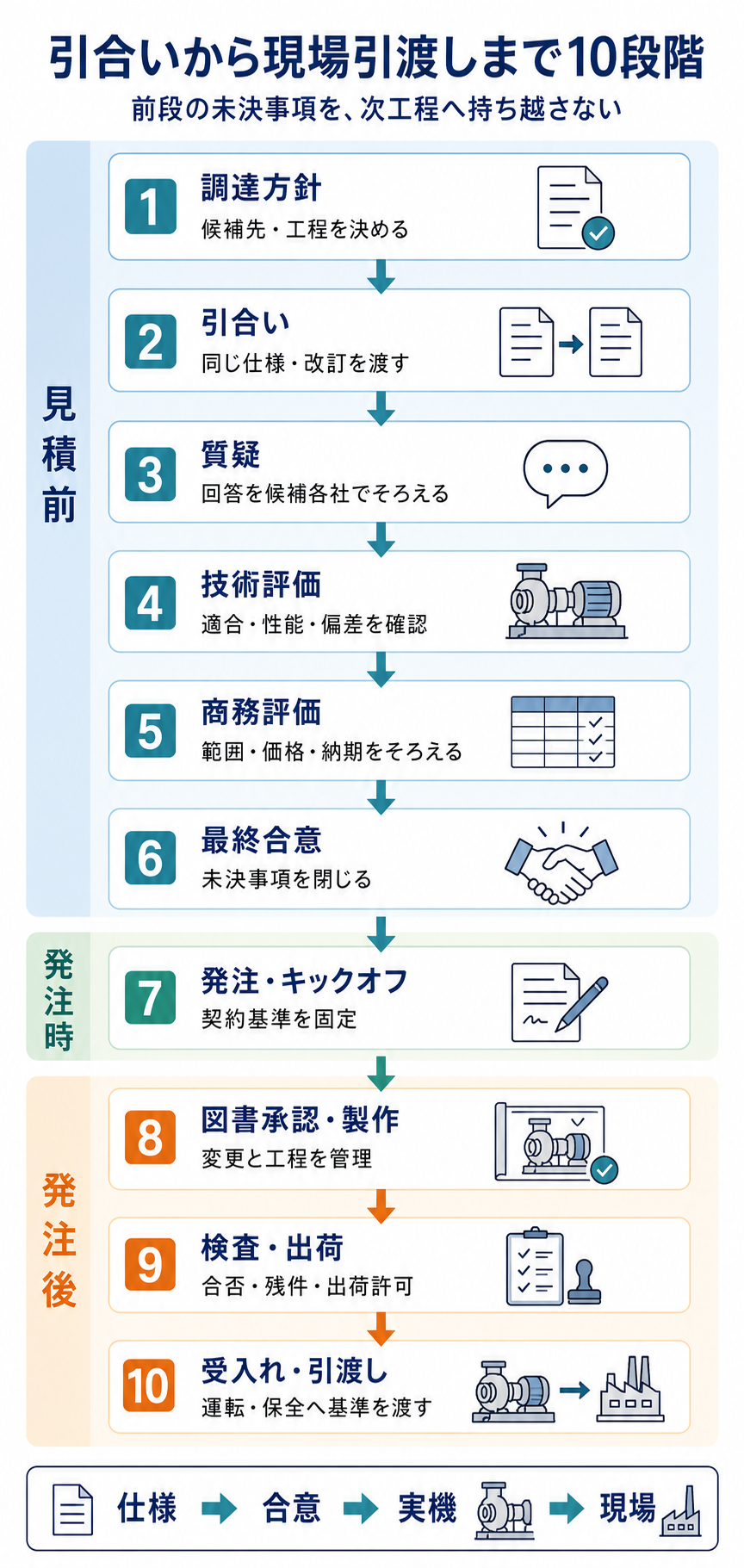

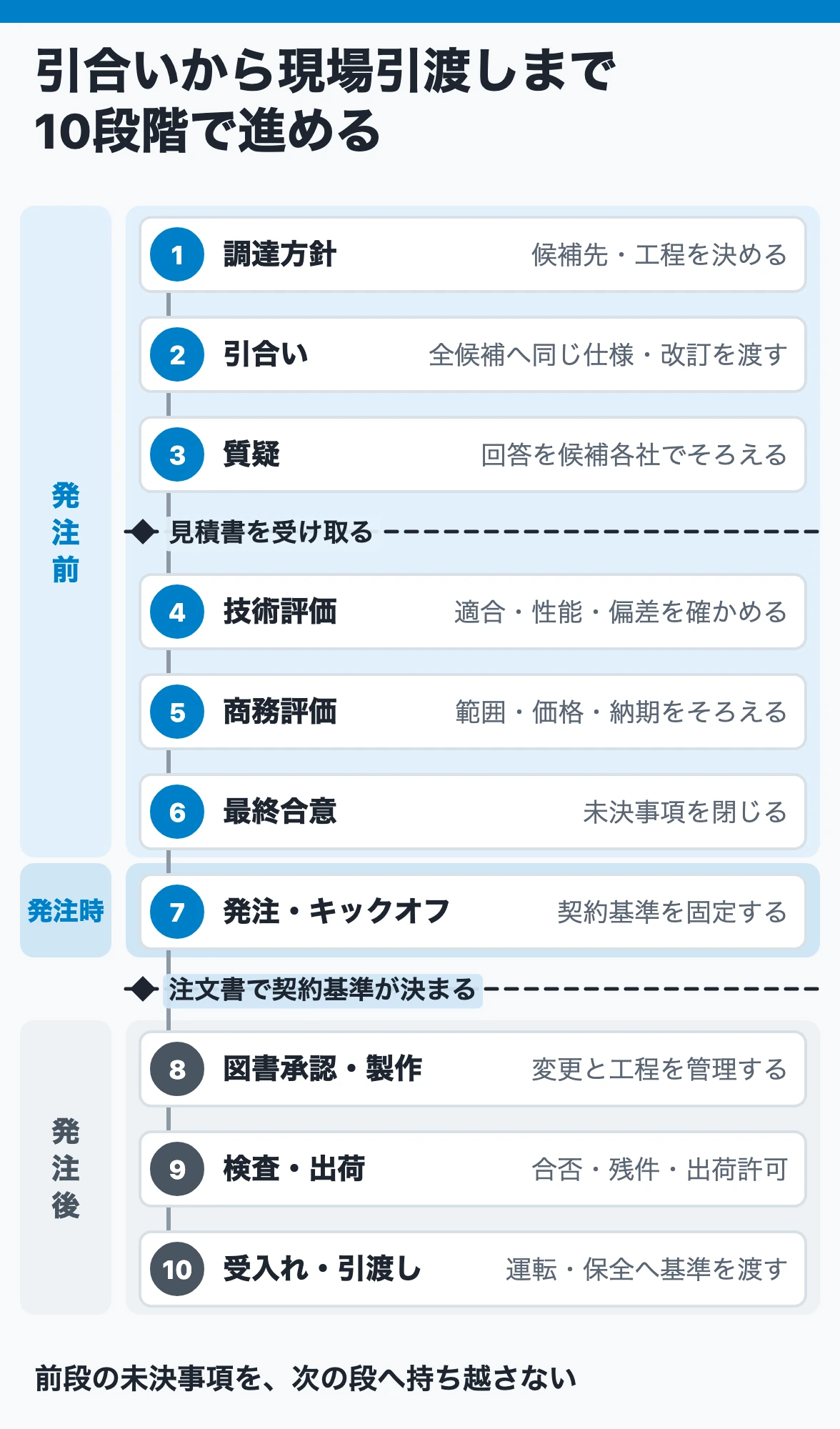

引合いから現場引渡しまでの流れと役割分担
ポンプ調達は、見積りを取って発注するだけではありません。次の10段階を一つの流れとして管理します。この記事では、発注前（流れ・引合い・偏差・比較）、発注時（契約基準）、発注後（工程・検査・受入れ・引渡し）の順に解説します。
前段の未決事項を後段へ持ち越すほど、修正費用と納期影響は大きくなります。特に、見積り時の仮定を発注後に初めて確認する、承認図で仕様変更に気づく、工場試験直前に判定基準を決める、といった進め方を避けます。
判断軸は担当ごとに分けます。
| 担当 | 主な責任 | 判断してはいけないこと |
| 設備・プロセス | 液質、運転条件、必要性能、設備取合い、安全、技術偏差 | 供給範囲が違うまま価格だけで順位を決める |
| 機械・電気・計装 | 形式、材料、軸封、保全性、モータ、防爆、信号、警報・停止 | 安いことを理由に重要な偏差を黙認する |
| 購買・調達 | 見積条件、価格、納期、保証、支払、輸送、契約文書 | 技術部門の承認前に仕様差を価格へ置き換える |
| メーカー | 選定、性能、内部設計、製作、試験、偏差の明示 | 発注者の未確定条件を無断で固定する |
技術適合は合否、商務条件は比較です。技術的に成立しない提案は、価格が安くても原則として価格交渉の対象にしません。ただし、メーカー提案が要求より合理的であれば、設備側が根拠を確認し、正式な偏差として採否を決めます。
引合い：全候補へ同じ資料を渡し、同じ図書を求める
引合い資料と、見積書に添えて提出を求める図書を、全候補へ同じ改訂でそろえます。
| 資料・図書 | 目的 | 時期 |
| 引合い書、見積期限・質問期限、提出方法、連絡窓口 | 見積りの前提をそろえる | 引合い時 |
| 仕様書・データシート（改訂番号付き）、PFD、必要範囲のP&ID、配置・取合い情報 | 要求条件と取合いを伝える | 引合い時 |
| 供給範囲表、除外範囲、発注者支給品 | 範囲をそろえる | 引合い時 |
| 適用法令・規格・会社標準と優先順位、検査・試験要求と立会区分 | 共通の基準と品質条件を示す | 引合い時 |
| 予備品・特殊工具・現地指導の範囲、希望納期・出荷・保証条件 | 商務条件をそろえる | 引合い時 |
| 記入済みデータシート、性能曲線 | 提示値と仮定、NPSHr、許容範囲を確かめる | 見積書 |
| 外形図、断面図・部品表、モータ・補助系資料 | 寸法・重量・材料・軸封・定格を確かめる | 見積書 |
| デビエーション一覧 | 仕様と異なる点、理由、影響を確かめる | 見積書 |
| 納入実績・品質資料、工程表、価格・納期表 | 適格性、日程、価格を比べる | 見積書 |
見積段階で必要な図書と、発注後の承認図書・完成図書を分けます。見積時に過剰な完成図書を要求せず、選定に必要な情報が不足しないようにします。
候補メーカーから共通性のある質問が出た場合は、回答を一社だけへ返さず、必要に応じて全候補へ同じ改訂または質疑回答を配布します。口頭回答や個別メールだけで条件を変えると、見積りの前提がそろわなくなります。
適用する設計規格（API、JISなど）は、全候補で同じ版・同じ適用範囲にそろえます。規格名・版・優先順位の書き方は「ポンプの仕様書に何を書くか」で解説しています。
候補メーカーは、価格を見る前に適格性を確認します。類似条件の納入実績、設計・製造・検査・品質保証の体制と試験設備、納期を満たせる受注残、故障対応と部品供給の4点が基本です。
特殊なシール、材料、高速・高圧、液化ガス、スラリーなどでは、一般的なポンプ実績ではなく、厳しい条件が似た実績を確認します。実績表には型式名だけでなく、流体、運転条件、運転年数、問題と対策の有無を示してもらいます。
偏差と質疑を1つの一覧で管理する
見積書を受け取ったら、価格より先に偏差を確認します。
クラリフィケーションは、仕様の解釈や提案内容を明らかにする質疑です。回答によって仕様適合が確認できる場合も、偏差が判明する場合もあります。
デビエーションは、メーカー提案が引合い要求と異なる事項です。「メーカー標準」と書くだけでは不十分で、要求文書、該当項目、提案内容、理由、性能・安全・保全・価格・納期への影響を明示してもらいます。
偏差一覧には、少なくとも次の列を設けます。
| 項目 | 内容 |
| 識別 | 番号、機器番号、要求文書・頁・項目 |
| 要求 | 発注者が求めた内容 |
| 提案 | メーカーが提示する代替内容 |
| 理由と影響 | 技術根拠、安全・性能・保全・価格・納期への影響 |
| 発注者回答 | 承認、否認、条件付き承認、追加回答要求 |
| 状態 | 未決、合意、却下、別項目へ統合、失効 |
| 最終反映先 | データシート、注文書、承認図、検査計画など |
「偏差なし」としたメーカーにも、仕様書を全面的に受け入れたのか、単に偏差表を提出していないのかを確認します。見積書本文、注記、図面、メーカー標準の中に実質的な偏差が隠れていないかも見ます。
技術打合せでは、質問、メーカー回答、発注者判断、未決事項、期限、責任者を議事録に残し、最終データシート、偏差一覧、供給範囲表、価格表のどこへ反映したかを確かめます。古い回答は失効させ、発注時に未決の項目は、仮定値・価格・納期影響・確定期限を契約へ残します。
「メールで回答済み」「会議で了解済み」が増えるほど、製作担当と現場へ正しい情報が届きにくくなります。最終合意の参照先を絞り、承認・却下・未決を一覧で追える状態にします。

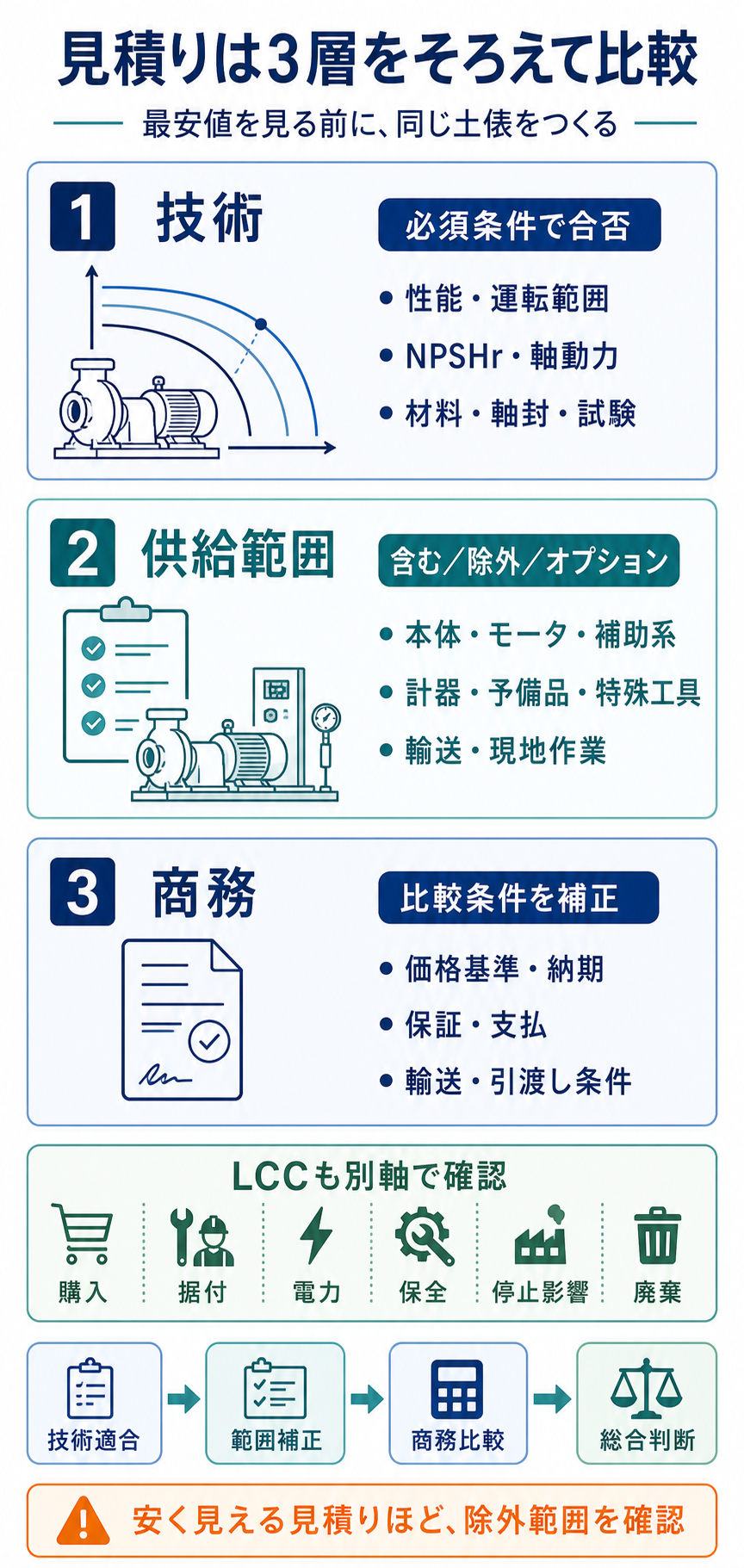

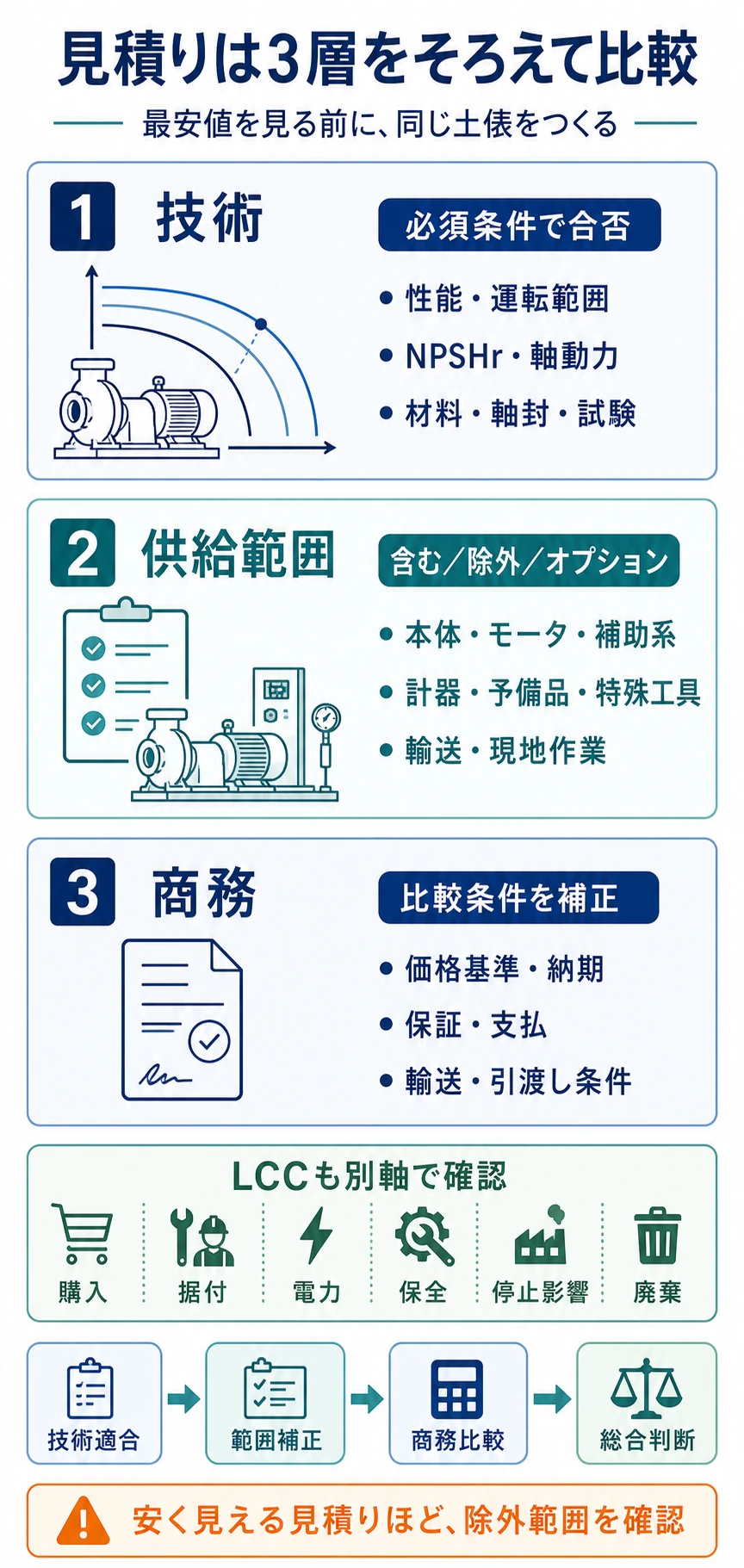

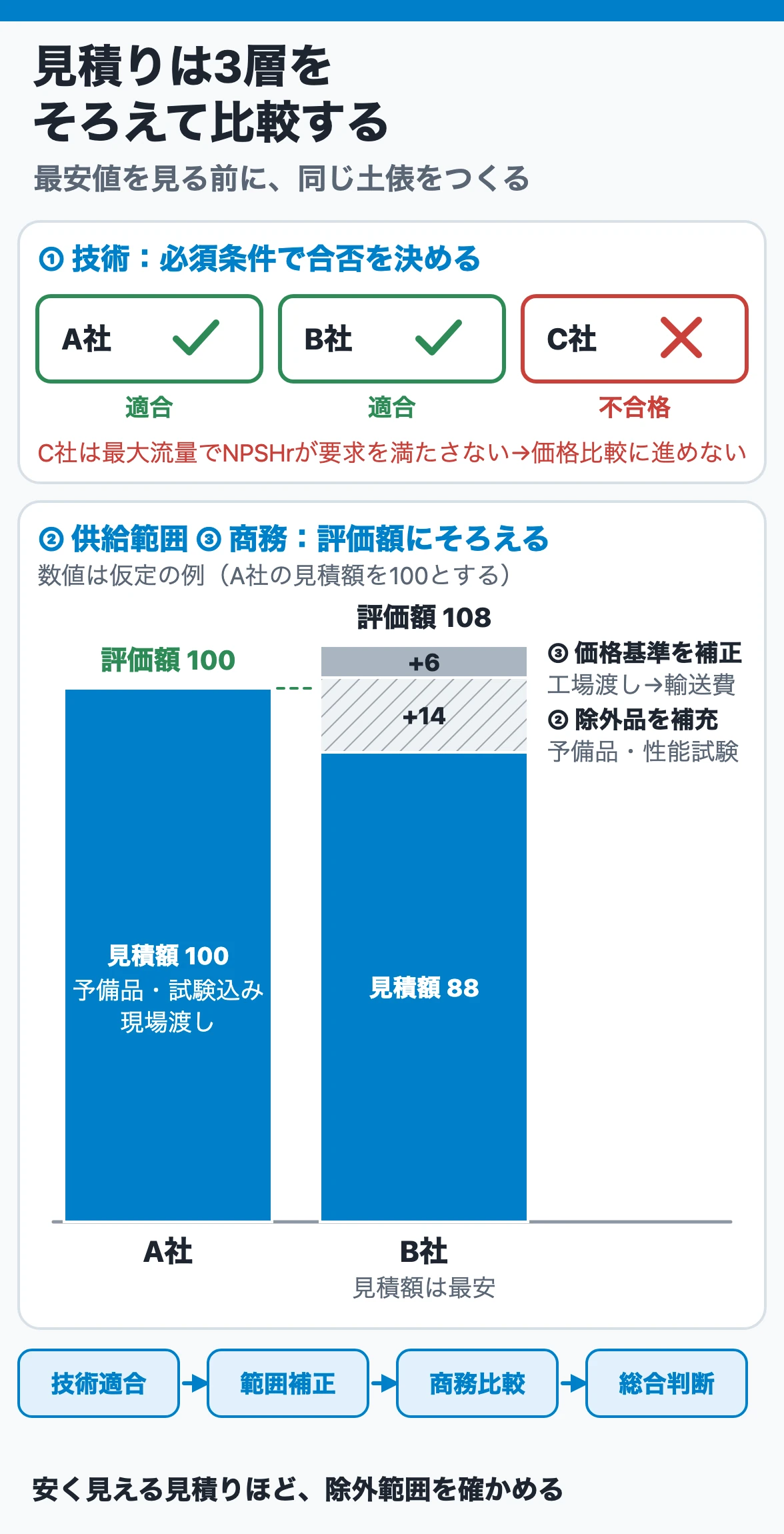

見積りを比較する：合否→範囲補正→LCC
見積比較表は、価格を一列に並べる表ではありません。技術、供給範囲、商務の三層でそろえます。
| 比較層 | 主な項目 | そろえ方 |
| 技術 | 性能、運転範囲、NPSHr、動力、材料、軸封、モータ、試験 | 規定・最小・最大の同じ条件で評価 |
| 供給範囲 | 本体、ベース、駆動機、補助系、計器、予備品、特殊工具、現地作業 | 含む・除外・オプションを数量付きで整理 |
| 商務 | 価格、納期、輸送、保証、支払、税、為替条件 | 同じ引渡し条件と価格基準へ補正 |
一社だけが高効率モータ、シール補助装置、性能試験、2年分予備品を含み、他社が除外しているなら、そのまま総額を比較できません。除外品の補充額と工程影響を加えた評価額を作り、技術上の不確かさは金額と分けて残します。
性能は運転範囲で比べる
性能は、同じ液質・回転速度・羽根車径・試験条件で、規定点だけでなく最小・最大流量まで比べます。最大流量側のNPSHrと軸動力、締切揚程と設備の最高圧力、許容最小流量の定義を確認します。運転範囲の見方は「ポンプ選定の手順」で解説しています。
規定点の効率が高いだけで順位を決めると、実際に長く運転する点が低効率域に入ることがあります。設備の運転時間分布と制御方法を重ね、通常運転での消費動力と低流量運転の制約を確認します。
合否と優劣を分ける
評価項目をすべて点数化すると、安全上の不適合が高得点項目で相殺されることがあります。まず必須条件でゲート判定し、その後に優劣を比較します。
| 区分 | 例 |
| 必須条件（満たさなければ不合格） | 必要性能と運転範囲、NPSHaに対する合意余裕、液質・危険性に対する材料と軸封、設備への接続（モータ・防爆・電源・計装・補助系）、配置・寸法・分解空間、納期と重要な試験、重大な偏差の解決 |
| 優劣比較（点数化してよい） | 通常運転点の効率とLCC、許容運転範囲の広さ、既設機との互換性と標準化、保全性・部品納期・サービス体制、類似実績と品質管理、図書・工程・検査への対応力 |
判定根拠は「A社が良い」ではなく、「A社は通常点が推奨範囲内で既設予備品を共用できる」「B社は最大流量でモータ容量を再確認中」のように残します。

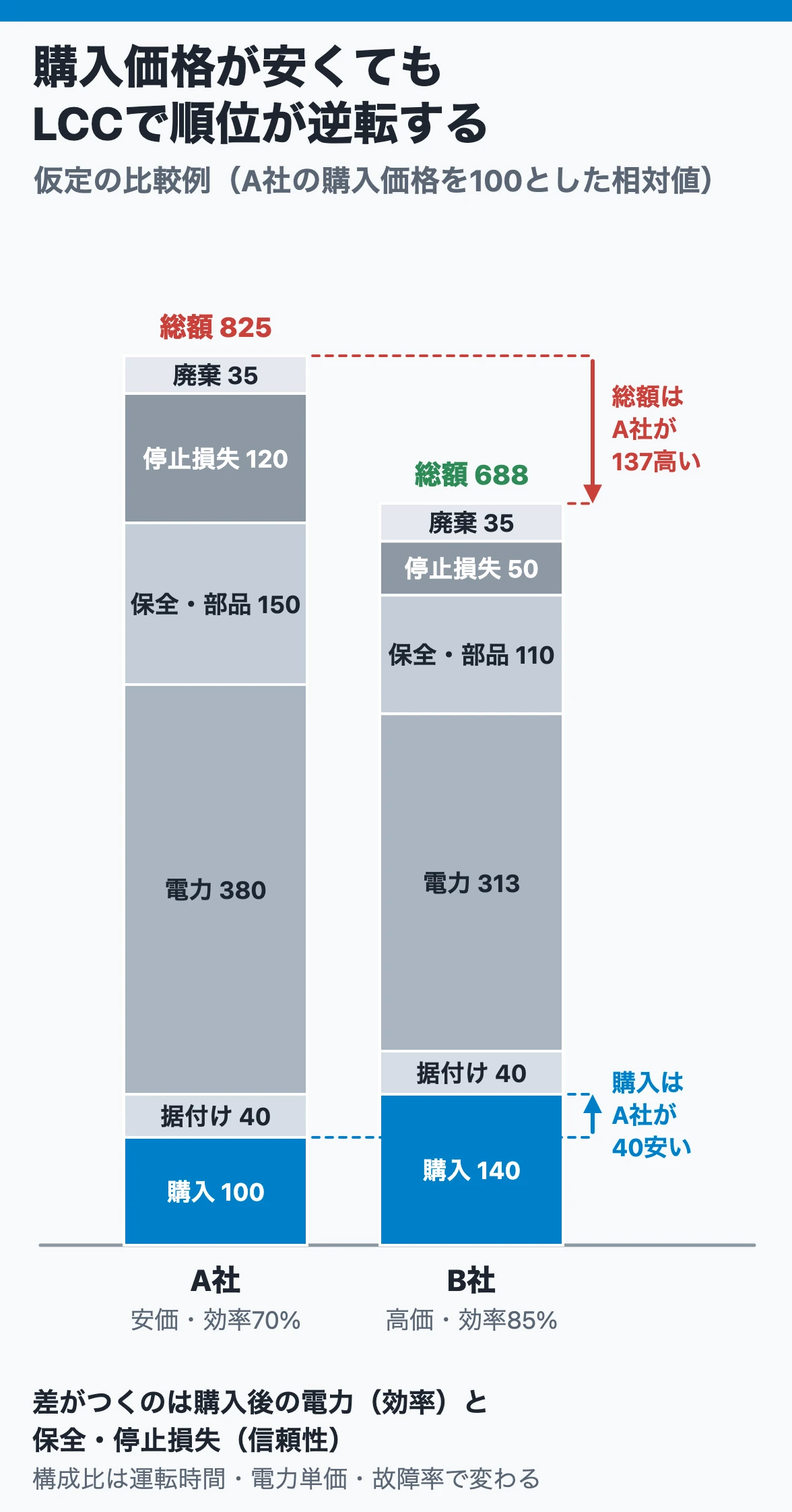

購入価格だけでなくLCCを見る
ライフサイクルコストには、購入価格のほか、据付け、電力、運転・点検、補修、停止損失、予備品、廃棄が含まれます。構成比は運転時間、電力単価、重要度、故障率で大きく変わります。他の用途の比率を流用せず、自設備の条件で見積もります。
| 条件 | 比較で重く見る費用 |
| 連続運転・高動力 | 実運転点の効率、電力、制御損失 |
| 停止できない重要機 | 信頼性、予備機、故障時損失、部品納期 |
| 腐食・摩耗性液 | 接液材料、消耗部品、開放周期、廃液処理 |
| 毒性・可燃性液 | 軸封、漏えい監視、回収、点検・作業安全 |
| 保全人員が限られる | 分解性、互換性、標準部品、技術支援 |
| 間欠・短時間運転 | 購入費、起動信頼性、固着・保管対策 |
LCC評価は精密な将来予測ではありません。前提をそろえ、どの費用が選定差を支配するかを見つけるために使います。過度に細かな故障確率を作るより、運転時間、軸動力、保全周期、主要部品価格、停止影響を複数シナリオで比較します。
発注とキックオフで契約基準を固定する
注文書には価格と納期だけでなく、何をもって合意仕様とするかを明記します。
- 最終データシート・購入仕様書の文書番号と改訂、文書間の優先順位
- 合意済みの偏差・質疑一覧、メーカー最終見積書と供給範囲表
- 性能保証点、許容範囲、試験・判定条件
- 提出図書の区分（承認・参考・完成）と期限、検査試験計画と立会・停止点
- 製作・出荷・現地支援の工程と契約納期、予備品・梱包・輸送・引渡し条件
- 保証、瑕疵対応、変更管理、追加費用の承認方法
発注後にメーカー標準へ戻るのではなく、合意した偏差を含む最終仕様が製作と受入れの基準です。
発注後のキックオフでは、営業・設計担当だけでなく、製造・品質・検査・工程・購買の担当者が最終要求を理解しているか確認します。
まず、適用文書と改訂、合意済み偏差と未決事項、承認が必要な図書を確認します。次に、主要材料・長納期品・代替禁止品、図書・製作・検査・出荷の日程、立会者とホールド条件を確認します。変更・不適合・納期遅延が起きたときの連絡経路も決めておきます。
承認図を提出したからといって、仕様との差が自動的に承認されたわけではありません。図面注記に偏差が入っている場合は、偏差一覧へ戻して技術判断します。
承認図と工程を並行して管理する
発注後は、図書承認が製作工程の入口になります。承認が遅れると製作が止まり、逆に未承認で製作すると手戻りになります。
工程は、初期・中間・完成前の三時点で確認すると整理しやすくなります。初期は、メーカー各部門が仕様を理解し、設計・材料・製作準備が正しいかを見ます。中間は、承認図、主要材料、外注品、製作、検査準備が予定どおりかを見ます。完成前は、性能試験、立会検査、完成図書、出荷、現場受入れ準備が整ったかを見ます。
工程表は「製作中」の一本線ではなく、図書提出、承認、材料発注、材料入荷、機械加工、組立、耐圧、性能試験、塗装、完成検査、出荷を分けます。遅れが出たら、メーカーだけを責めるのではなく、発注者の回答遅れ、仕様変更、支給品、立会日程も確認します。

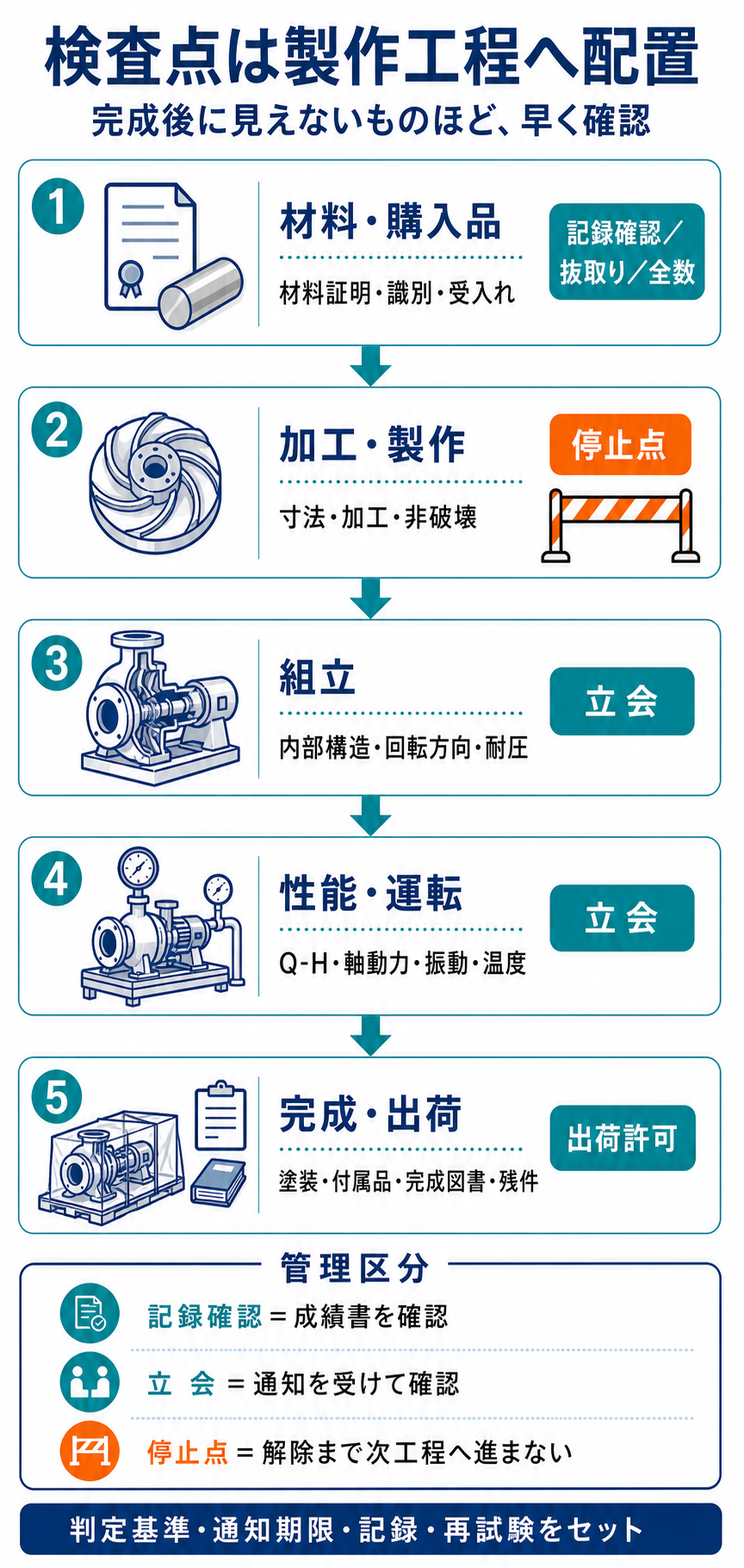

検査・試験を重要度で区分し、工場と現地を分ける
すべてを立会検査すると費用と工程負担が増え、重要な点へ集中できません。反対に、完成時だけを見ると、材料識別や内部加工など後から確認できない項目が抜けます。
| 管理区分 | 意味 | 使う場面の例 |
| 記録確認 | メーカーが実施し、発注者は成績書を確認 | 標準品の材料証明、校正記録 |
| 立会 | 通知を受け、発注者または第三者が立ち会える | 性能試験、機械運転、完成検査 |
| 停止点 | 発注者の確認・解除なしに次工程へ進まない | 重要材料識別、閉鎖後に見えない内部検査 |
| 抜取り | ロットや数量の一部を確認 | 標準化された多数部品 |
| 全数 | 対象すべてを確認 | 故障影響が大きい重要部品、識別が必要な部品 |
区分名や記号は会社・契約で異なるため、検査試験計画に定義を書きます。検査項目ごとに、適用文書、判定基準、実施者、立会区分、通知期限、記録、再試験、不適合時の処置を対応させます。

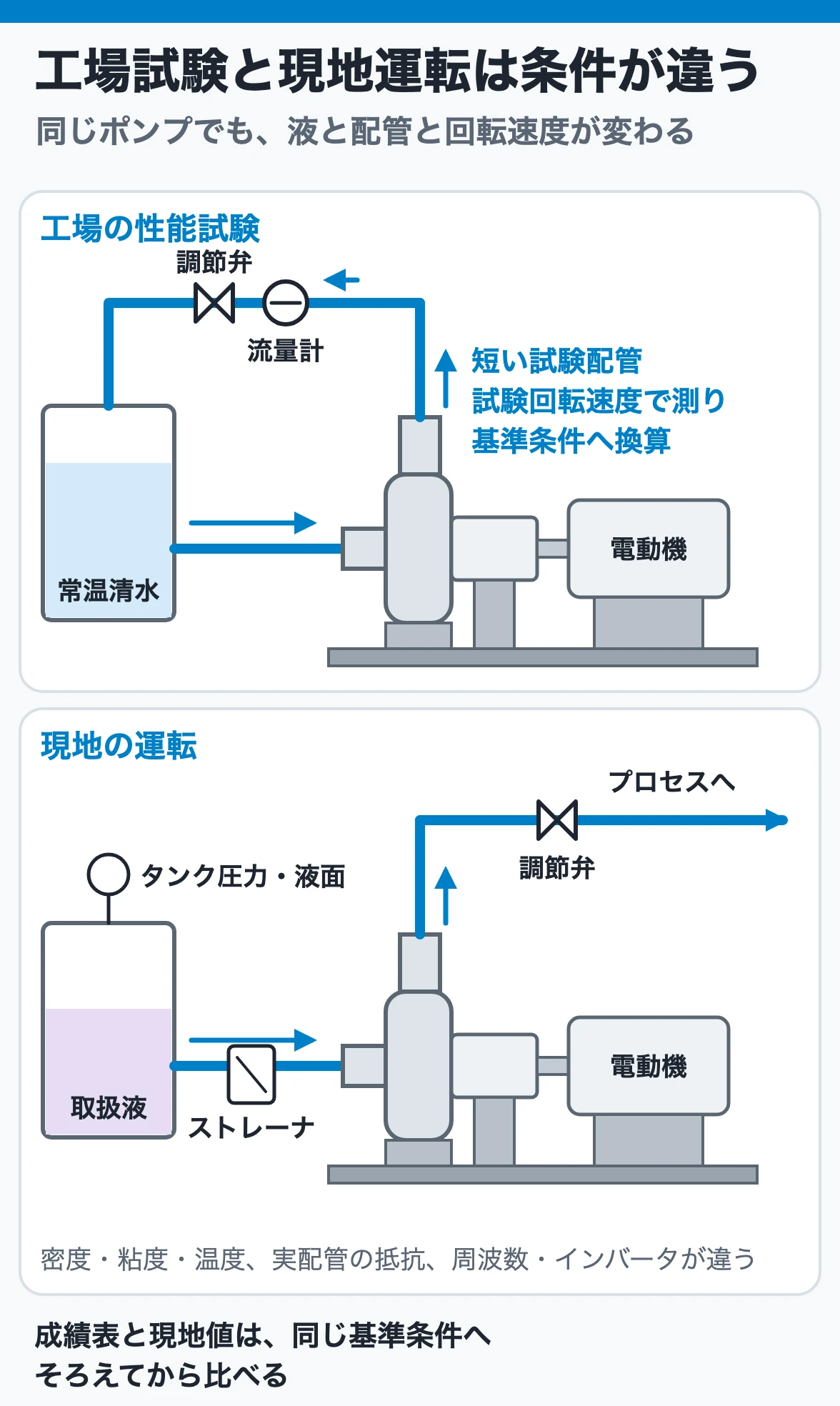

工場試験は、ポンプ単体またはメーカー供給範囲が要求どおり製作され、定めた条件で性能・機械状態を満たすかを確認します。現地試運転は、据付け、芯出し、配管、弁、電気、計装、補助系、実液、実際のシステムカーブを含めて確認します。工場合格は、現地システムが正常に運転できることまで保証するものではありません。
工場と現地で確認項目がどう分かれるか、常温清水の試験値と現地値をどう比べるかは「ポンプの試運転と性能試験」で詳しく解説しています。
出荷許可・受入れ・保管を分けて確認する
工場検査に合格しても、未提出図書や未処置の不適合が残っている場合があります。出荷許可では、合否だけでなく残件、期限、現地での処置、保証への影響を確認します。
現場受入れでは次を確認します。
- 機器番号・数量・付属品・予備品・特殊工具と、梱包リスト・検査成績書・取扱説明書
- 輸送損傷、さび、開口部封止、防湿・防錆、軸固定
- 重量・重心・吊り位置と荷役方法、長期保管時の軸回し・潤滑・防露
- 基礎、アンカー、ノズル、配管・電気・計装の取合い
「受入れ」は荷物を受け取る行為、「検収」は契約上の確認、「試運転完了」は運転可能性の確認であり、同じ意味ではありません。支払条件と保証開始時点も契約で明確にします。
現場オペレーターへ最終条件を引き渡す
現場に渡すのは取扱説明書だけではありません。見積り・発注・検査で決めた内容を、運転標準へ変換します。
- 最終データシートと性能曲線
- 規定・最小・最大流量、許容最小流量、締切制限
- NPSHaに関係する最低液位、最高液温、吸込圧力
- 正常な圧力、流量、電流、振動、軸受温度、漏れ、補助流量
- 始動、停止、予備機切換え、長期停止後の確認
- 警報・トリップ設定と、計器故障・保護バイパス時の処置
- 潤滑、フラッシュ、冷却、バリア液、クエンチの条件
- 合意済み偏差、運転上の制限、現地で閉じる残件
- 予備品、特殊工具、保証条件、メーカー連絡先
完成図書と実機を現場で照合し、ノズル方向、弁位置、計器、回転方向、銘板、潤滑油、保護装置をウォークダウンします。運転員が「設計上の正常範囲」と「停止すべき逸脱」を説明できる状態が引渡しの完了です。
ポンプ調達レビュー用チェックリスト
| 区分 | 最低限の確認 |
| 引合い | 全候補へ同じ文書・改訂・期限・質疑回答を渡した |
| 候補先 | 類似実績、品質、試験設備、納期、サービスを確認した |
| 技術 | 性能、NPSH、動力、材料、軸封、モータ、取合いを比較した |
| 偏差 | 要求・提案・理由・影響・回答・状態・反映先を管理した |
| 範囲 | 本体、補助系、計器、予備品、輸送、現地作業をそろえた |
| 商務 | 価格基準、納期、保証、支払、輸送、検収条件をそろえた |
| LCC | 運転時間、電力、保全、停止影響、部品を比較した |
| 規格 | 名称、版、適用範囲、優先順位、追加・除外を明記した |
| 発注 | 最終仕様、合意偏差、図書、工程、検査条件を固定した |
| 製作 | 承認図、材料、外注品、変更、工程を追跡した |
| 検査 | 判定基準、記録、立会・停止点、再試験を決めた |
| 受入れ | 数量、損傷、保管、残件、完成図書を確認した |
| 引渡し | 運転範囲、正常値、警報停止、偏差、予備品を現場へ渡した |
まとめ
ポンプ調達の要点は、見積価格を比べることではなく、要求条件から現場引渡しまで同じ技術基準を保つことです。技術適合・供給範囲・商務条件を分けて比較し、合意した偏差を含む最終仕様を、発注・製作・検査・引渡しの基準にしてください。
この記事の内容を現場で使えるように、iPhoneアプリ「ポンプ 3D図鑑」を作りました。10形式の選定、揚程・NPSH・動力など12項目の計算、10形式の3D図鑑、トラブル早見・軸封の選び方などの資料を1本にまとめています。800円の買い切りで、広告・追加課金はありません。
計算と選定の結果は構想段階の概算で、保証計算ではありません。必要NPSHの概算や比速度からの羽根車の形は目安です。3Dは代表構造の教育用モデルで、特定の機種の寸法・形状とは一致しません。実機の選定・発注・安全判断は、メーカーの性能曲線と仕様書、適用規格で確認してください。
参考文献
- 外山幸雄『絵とき「ポンプ」基礎のきそ』第1章「ポンプの基礎」1-14「見積りから発注まで」・第3章「ポンプの仕様」 Amazonで見る
- 外山幸雄『ポンプの選定とトラブル対策』第2章「知っておきたいポンプの技術」2-1「設計規格」・第3章「ポンプの市場動向と技術動向」3-3「ライフサイクルコスト」・第5章「トラブルを減らすためのアプローチ」 Amazonで見る
- 化学工学協会編『化学プラント建設技術（上）』第1章「化学プラント建設総論」
- 化学工学協会編『プロセス設計シリーズ1 プロセス設計概論』Ⅰ「プロセス設計の基礎」2「プロセスエンジニアリングの概要」
- 化学工学協会関東支部編『プロセス機器構造設計シリーズ6 化学プラント用ポンプ・圧縮機』第1章「化学プラント用ポンプ・圧縮機の概念」
