吐出し弁を閉じたまま遠心ポンプを回す状態を、締切運転といいます。流量計はゼロ、送液もゼロ。それでもモータは回り、ポンプには軸動力が入り続けています。

送液に使われなかった動力は消えません。ポンプ内部の液をかき回し、熱、振動、騒音、内部循環へ変わります。だから締切運転は「何もしていない安全な待機」ではありません。この記事では、締切で何が起きるのか、最小流量は何で決まるのか、ミニマムフローラインをどう見るのかを現場向けに整理します。

1. 締切運転とは｜吐出し弁が閉じ、流量がゼロの運転

遠心ポンプの性能曲線で、流量 Q＝0 の点を締切点といいます。吐出し弁を閉じて運転すると、ポンプはこの点に近づきます。吐出し圧力は上がりますが、配管へ流れ出す液はありません。

ここで誤解しやすいのが、流量ゼロならポンプの仕事もゼロという考えです。確かに、液を系統へ送り出す水動力はゼロです。しかし羽根車は液中で回転し、モータから軸動力が入り続けています。

入力された動力は、次のように使われます。

• 羽根車とケーシング内で起きる内部循環・摩擦・乱れ
• ポンプ内部の液とケーシングの温度上昇
• 振動・騒音
• 軸封部へのフラッシングやケーシングから外部への放熱

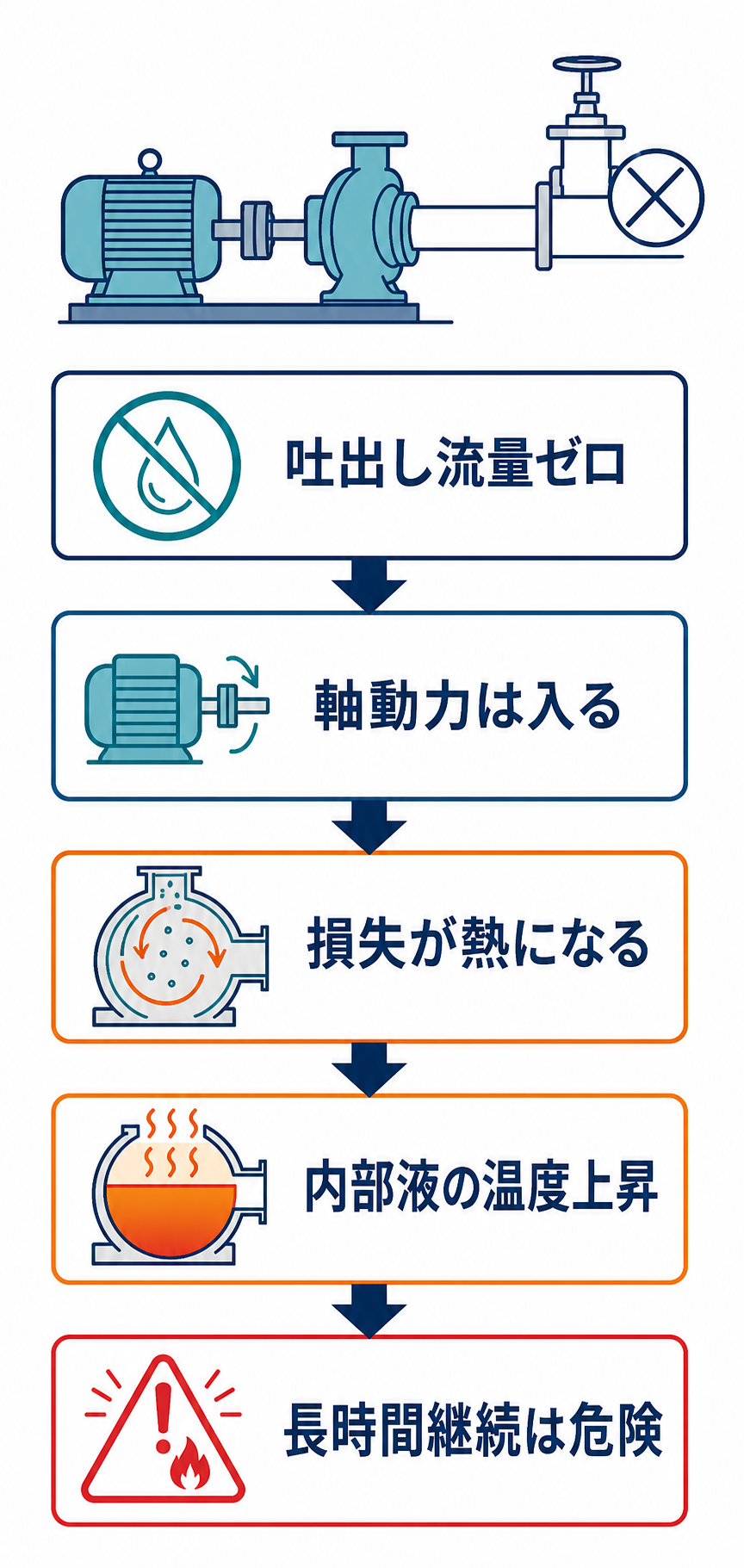

つまり締切運転は、送液機を小さな撹拌加熱機として使っている状態です。放熱より発熱が大きければ、内部液温は上がり続けます。

2. 締切を続けると何が起きるか

締切直後から必ず壊れるわけではありません。一般的な遠心ポンプには、吐出し弁を閉じて始動し、回転が立ち上がってから弁を開く手順のものがあります。問題は、設備で認められた短い過渡状態を超えて締切を続けることです。

進展はおおむね次の順で考えると分かりやすくなります。

1. ポンプ内部で液が循環し、損失が熱になる
2. 液温が上がり、吸込部付近の飽和蒸気圧が上がる
3. 局所的に蒸発・キャビテーションが起き、音と振動が増える
4. 液量が減り、冷却・潤滑が失われて空運転に近づく
5. ウェアリング部、軸封、軸受などがドライ接触し、かじり・焼付きを起こす
6. 条件によってはケーシング損傷や危険物の漏えいへ進む

特に注意したいのは、飽和液、高温液、液化ガス、大動力ポンプです。沸騰までの温度余裕が小さい液や、単位時間あたりの入力動力が大きいポンプは、締切による悪化が速くなります。

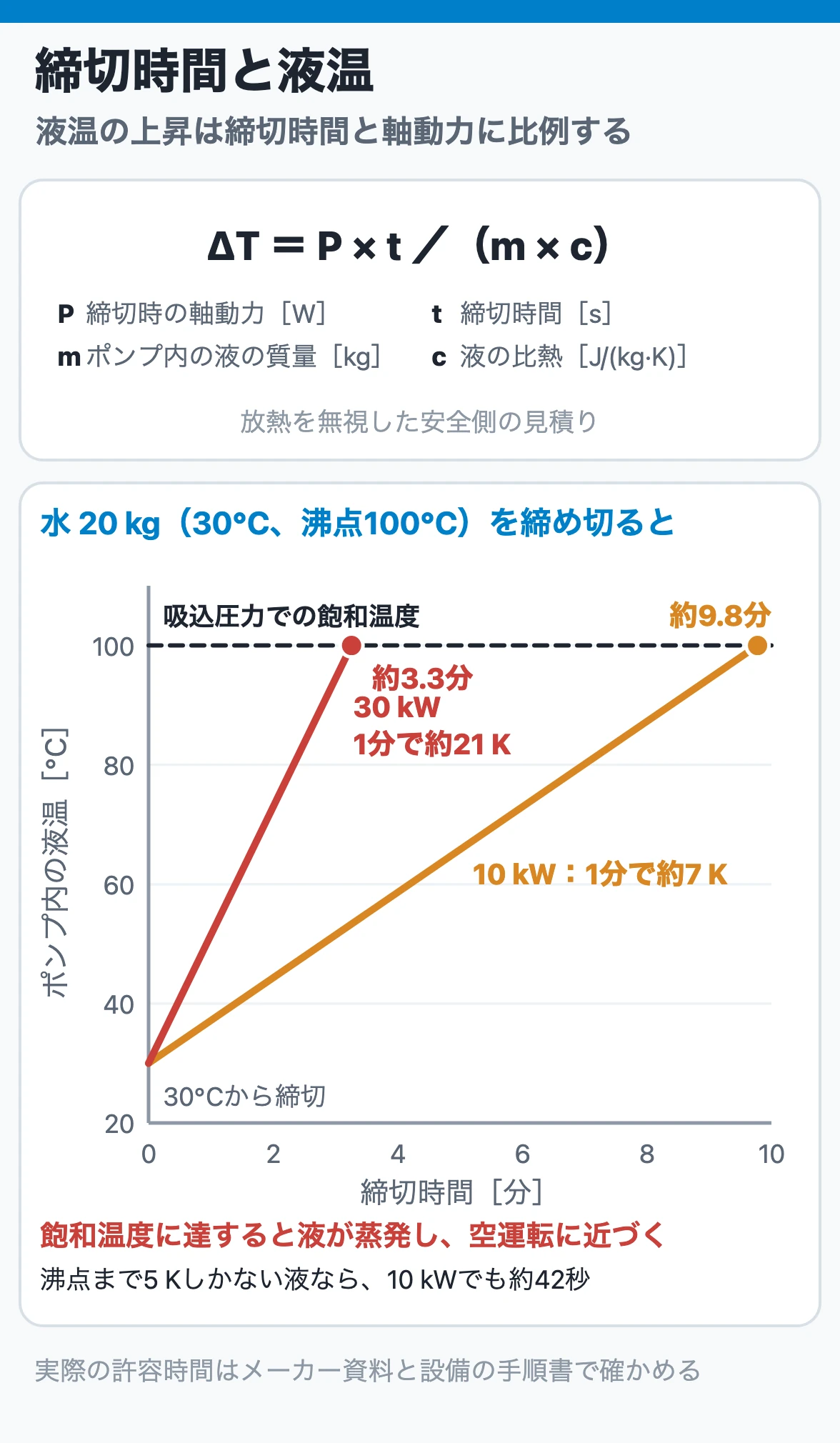

「締切は5分まで」「1分なら安全」のような共通ルールは作れません。温度上昇の速さは、締切時の軸動力、ポンプ内の液量、液の比熱、ケーシングからの放熱で変わります。さらに、沸騰・軸封・クリアランスの限界も機種ごとに違います。許容時間はメーカー資料と設備SOPで確認する値です。

3. 最小流量は1つではない

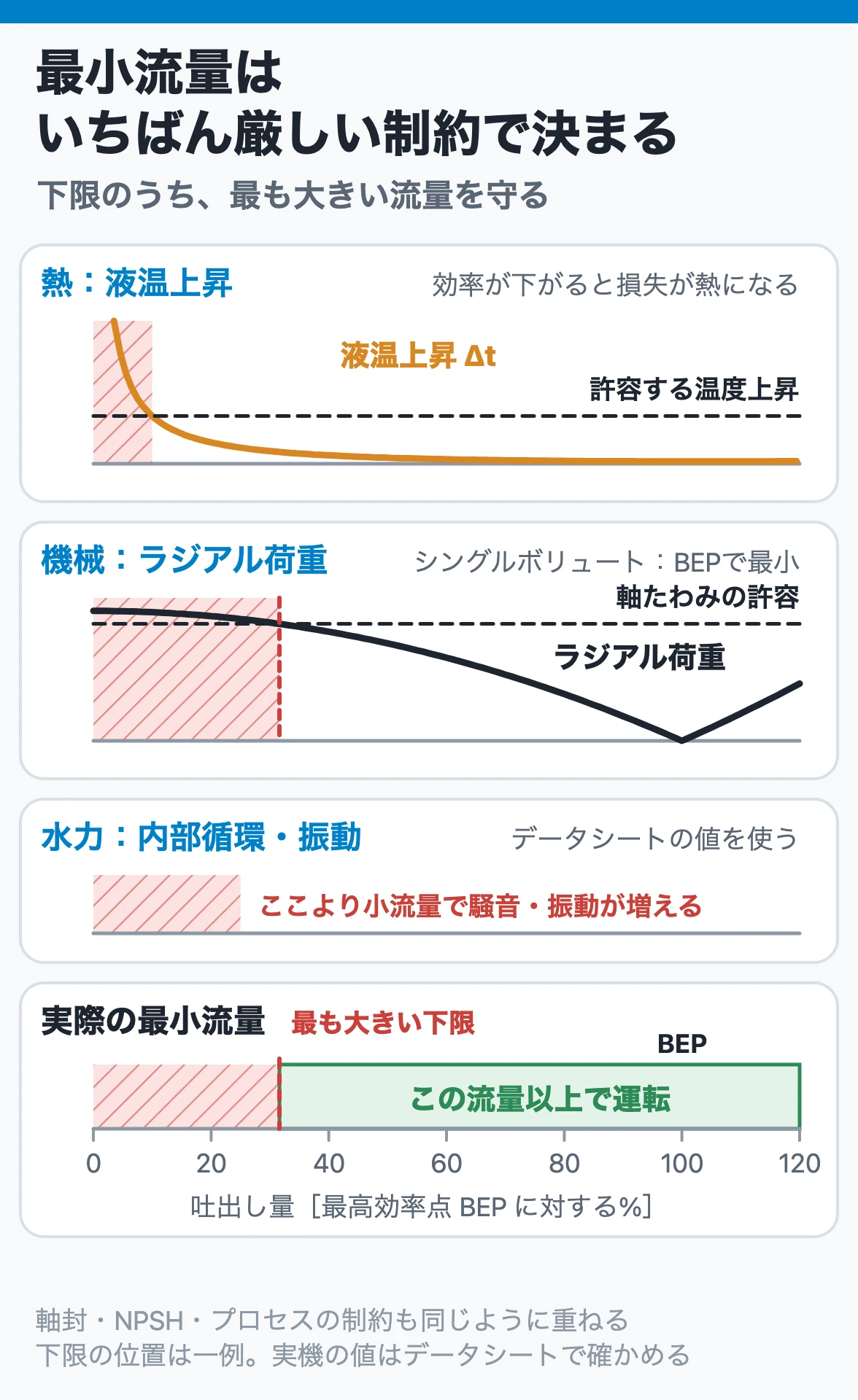

「最小流量」と聞くと、温度上昇を防ぐための流量だけを想像しがちです。しかし実際の下限は、複数の制約のうち最も厳しいものになります。

したがって、データシートに複数の下限がある場合は、その運転条件で最も大きい流量を守る必要があります。「温度上昇上の最小流量を超えたから安全」とは限りません。

用語も設備や規格で異なります。最低連続安定流量、最低連続熱流量、許容最小流量などが混在するため、略号だけで判断せず、何を制約した値かを確認してください。

4. ミニマムフローラインの役割

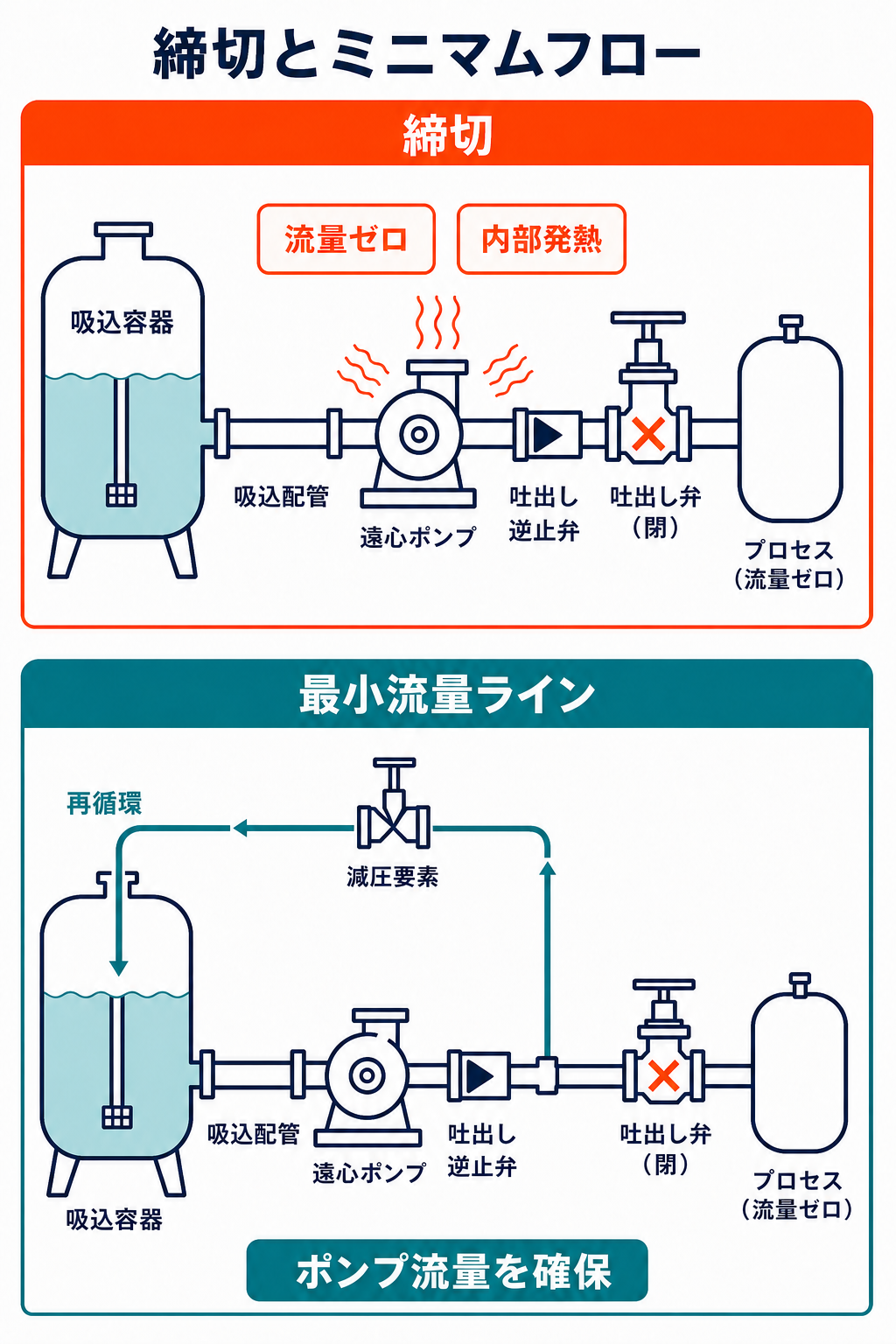

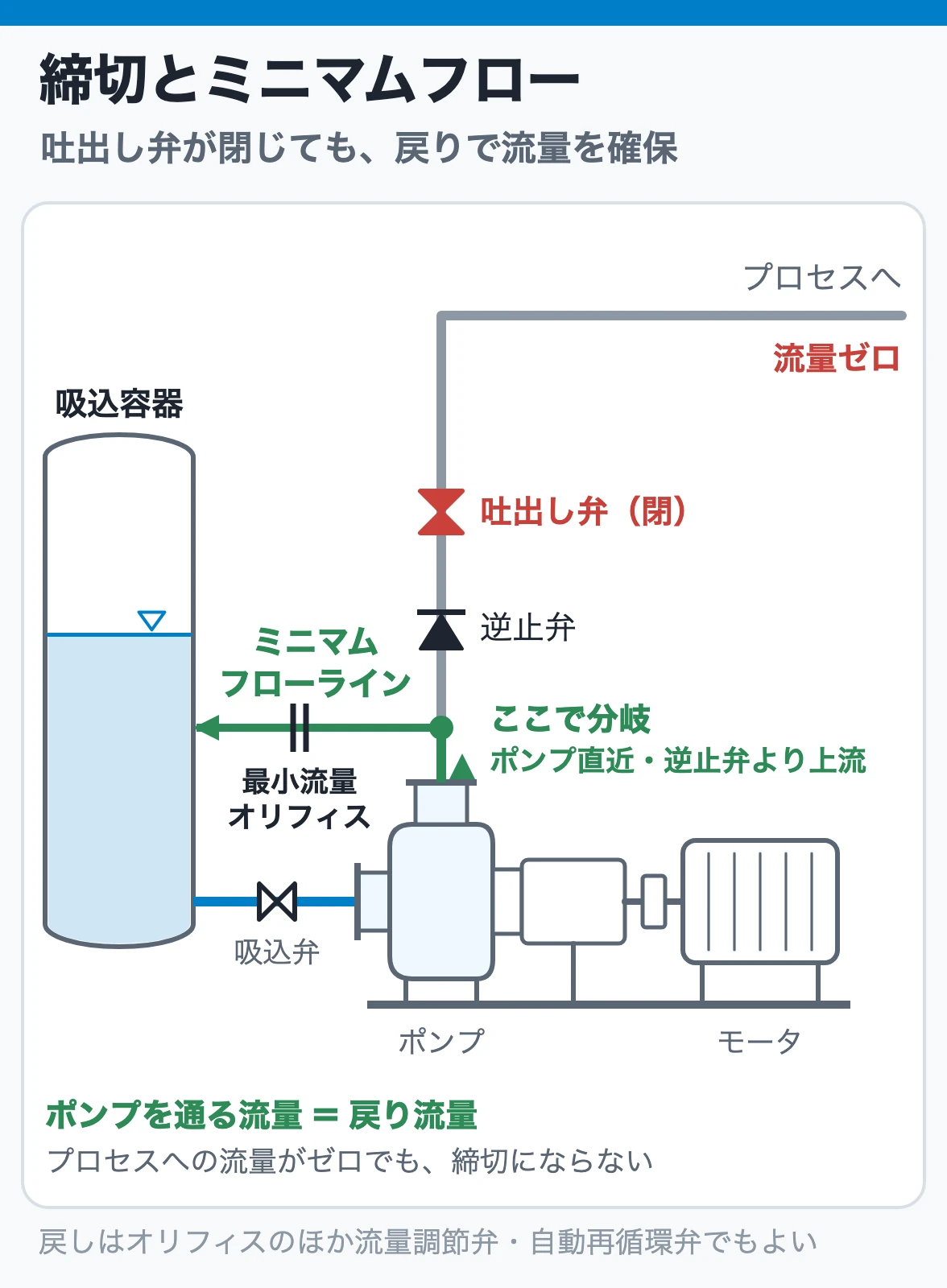

プロセスが必要とする流量が少なくても、ポンプには最低限の流量が必要です。この差を逃がすのがミニマムフローライン（最小流量バイパス、再循環ライン）です。

一般にはポンプ吐出し側から分岐し、吸込タンク、上流容器、または適切な戻し先へ液を返します。ここで区別したいのは、次の2つです。

• プロセス流量：下流設備へ実際に送っている流量
• ポンプ流量：ポンプを通過している総流量。プロセス流量＋再循環流量

下流弁が閉じてプロセス流量がゼロでも、再循環が開いていればポンプ流量は確保できます。反対に、ミニマムフロー弁が閉じたままなら、吐出し圧力が正常に見えてもポンプは締切状態です。

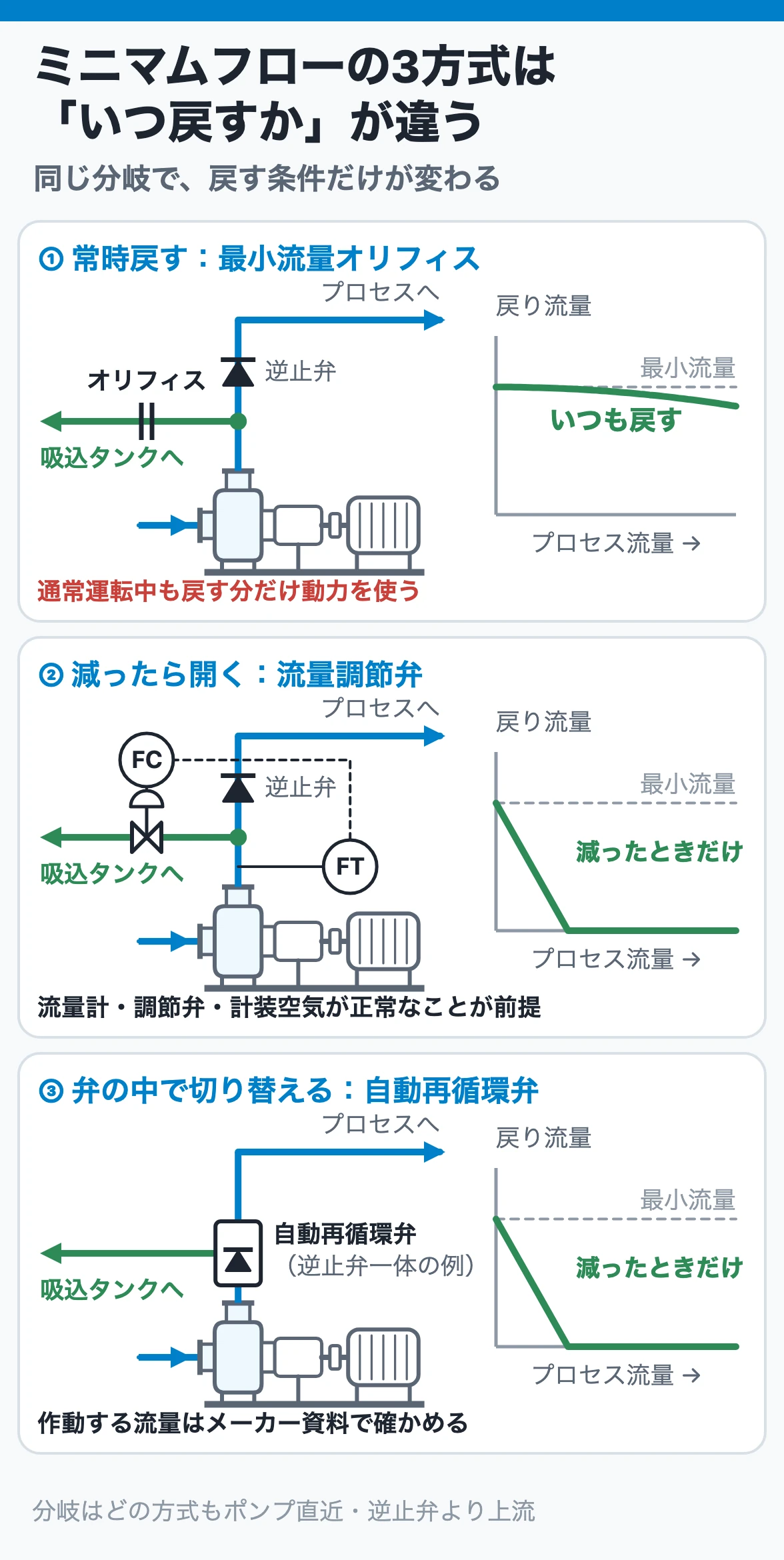

代表的な方式は次の3つです。

常時開のオリフィス方式

固定オリフィスを通して常時一定量を戻します。構造が単純で作動失敗が少ない一方、通常運転中も再循環するため動力を消費します。差圧や液物性が変われば流量も変わるので、オリフィスがある＝必ず必要流量が流れるとは限りません。

流量調節弁方式

吐出し流量を測り、流量が下がると再循環弁を開きます。必要時だけ戻せるので効率的ですが、流量計、ロジック、調節弁、空気源・電源が正常であることが前提です。

自動再循環弁方式

主流量に応じて弁内部の機構がバイパスを開閉します。逆止機能と最小流量確保を一体化した形式もあります。設備ごとの構造・設定・点検方法を理解して使います。

戻し先にも注意が必要です。高温の再循環液を小さな吸込容器へ戻すと、容器内液温が上がってNPSHAを削ることがあります。飽和液ではフラッシュが起きることもあります。ポンプだけでなく、戻し先を含む熱・圧力条件で設計する設備です。

5. 現場で締切を見抜く

締切状態は「吐出し弁が閉じている」ときだけではありません。自動弁の誤閉、逆止弁の固着、下流配管の閉塞、誤ったラインアップでも起こります。

次の情報を組み合わせて判断します。

• 流量がゼロまたは異常に低い
• 吐出し圧力が締切圧力付近まで上がっている
• モータ電流が通常より低い。ただし電流だけでは断定しない
• ケーシング温度、軸封温度、振動、音が上がる
• ミニマムフローラインの流れ、弁開度、前後温度が成立していない
• 下流弁の開指令と実開度、逆止弁の状態が一致しない

吐出し圧力が出ているから送液できている、とは限りません。圧力・流量・弁状態をセットで見ることが重要です。

締切を疑ったら、自己判断で吐出し弁を急開しないでください。下流が液なし、高温、圧力差大などの状態では別の過渡事故を起こします。設備SOPに従い、送液先、弁ラインアップ、再循環の成立を確認してから負荷を戻します。

6. 容積式ポンプは別物

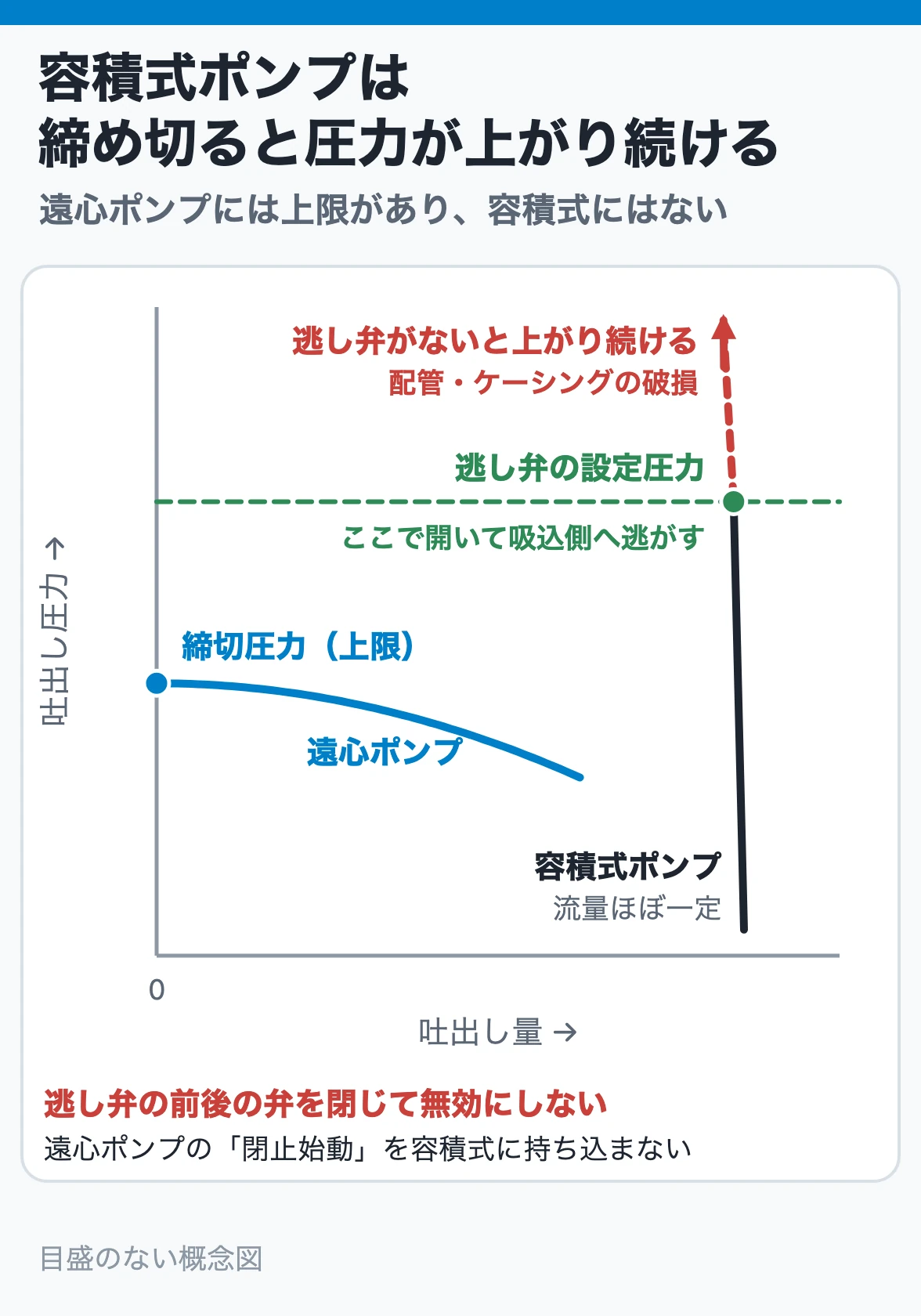

ここまでの中心は遠心ポンプです。往復動ポンプ、ギヤポンプ、スクリューポンプなどの容積式ポンプは、吐出し側を閉じても押しのけ流量を出そうとします。

そのため締切にすると圧力が急上昇し、配管・ケーシング・駆動機を損傷する危険があります。吐出し側には、全流量を安全に逃がせる逃し弁やバイパスが必要です。逃し弁の前後を閉止して無効にしてはいけません。

遠心ポンプの「短時間なら吐出し弁を閉じて始動できる」という手順を、容積式ポンプへ持ち込まないでください。

まとめ

• 締切運転では流量がゼロでも軸動力が入り、熱・内部循環・振動へ変わる
• 長引くと液温上昇、蒸発・キャビテーション、空運転、かじり・焼付きへ進み得る
• 共通の許容時間はない。メーカー資料と設備SOPを使う
• 最小流量は熱、水力、機械、軸封・軸受、NPSH、プロセス条件のうち最も厳しい制約で決まる
• ミニマムフローラインは、プロセス流量が少ないときもポンプ流量を確保する設備
• 締切の判断は圧力だけでなく、流量・弁状態・温度・振動・再循環の成立を組み合わせる
• 容積式ポンプは締切不可。逃し弁・バイパスを前提に別手順で扱う

次の記事では、流量を下げる2つの方法——吐出し弁の絞りとインバータによる回転数制御——を、性能曲線と消費動力の違いから比較します。
