反応器の形式は、どうやって決まるのか。
「発熱が大きいから多管式」「触媒を再生したいから流動層」——教科書はそう説明します。間違ってはいません。ただし実務での決まり方は、それとは順序が違います。
この記事の結論
- 選定はコストと効率で候補を出し、実績で絞り、足りなければ実験する
- 反応の要求（相・滞留時間・除熱）は候補を出すところまでしか決めない
- トラブルの起きにくさと直しやすさは両立しない。順位は一概につかない
- 迷ったら標準的な形式。納期も価格も有利になる
この記事はシリーズの締めくくりです。ここまでの32本で確かめたことを、1つの判断手順にまとめます。
1. 反応が決めるのは、候補までである
まず反応側の要求を並べます。これは候補を絞り込むための作業です。
| 1. 相はいくつか | 均一系／気固／気液／気液固。相の数が装置の骨格を決める |
| 2. どれだけ時間が要るか | 秒なら管型、時間なら槽、日なら塔式や培養槽 |
| 3. 熱をどう扱うか | 断熱でいけるか、除熱面が要るか |
| 4. 混ざり方の要求 | CSTR型かPFR型か。選択率が効くならPFR寄り |
| 5. 固体を動かすか | 触媒の劣化が速いなら連続再生が要る |
この5つで、たいてい候補は2〜3個に絞れます。そこから先は反応工学では決まりません。
2. 実務の選定順序
文献は選定の順序をはっきり書いています。
まず、コストと効率によって選択し、選択された形式がプロセス的に使えるかどうか従来の実績から判断し、必要なら実験によって確かめるのが普通である。
順序が大事です。
- コストと効率で選ぶ
- それがプロセス的に使えるかを実績から判断する
- 判断できなければ実験する
「最適な形式を理論で選ぶ」のではなく、安くて効率のいいものから順に、使えるかどうかを確かめていく。実験は最後です。
そして選択の基準は標準品を優先することです。極力広く各種のプロセスで使用実績のある標準的な形式を利用すべきである。設計法が確立していて使用可否の判断がつけやすく、納期・価格の点でも特別仕様より有利だからです。
もっとも仕様書の記事で見た通り、反応器は特有な形状になりやすく特別発注になることが多い。それでも「標準に寄せられるところは寄せる」という力がかかり続けている、と理解しておくのが実務的です。
3. 順位がつけられない、という但し書き
同じ文献に、正直な一文があります。
トラブルが起きないことと起きた場合に修復が容易の両面があるので、一概に選択の順位はつけられない。
これは選定表では表せない部分です。
| トラブルが起きにくい | 構造が単純、可動部がない、実績が長い | 直すのは大仕事になりがち |
| 直しやすい | 触媒を抜ける、内部にアクセスできる、部分交換できる | 構造が複雑になり、トラブルの種は増える |
固定層と流動層の対比がまさにこれです。固定層は構造が単純で壊れにくいが、触媒を替えるには止めて抜く。流動層は運転中に触媒を出し入れできるが、摩耗・飛散・サイクロンという新しい心配ごとを抱え込む。
どちらが上とは言えない。そのプラントで「止められない」のか「直せない」のか——どちらが痛いかで決まります。
4. 装置の地図

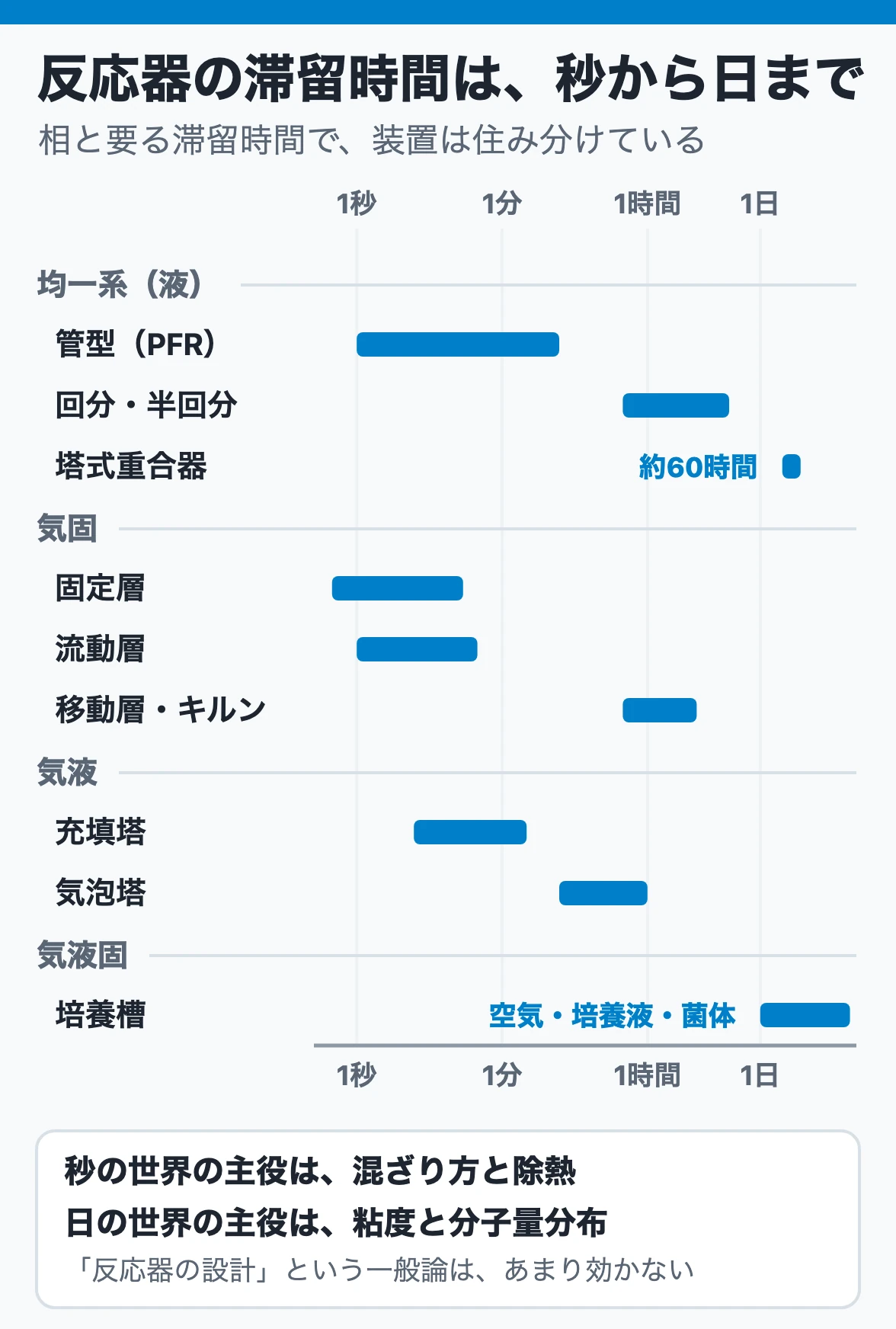

シリーズで扱った装置を、相の数と要る滞留時間の2軸に置くと、住み分けが見えます。
| 均一系・秒〜分 | 管型（PFR） | 選択率が要る反応。混ぜない |
| 均一系・時間 | 回分・半回分 | 多品種、少量。滴下で制御 |
| 気固触媒・秒 | 固定層 | PFRに近い。ホットスポットに注意 |
| 気固触媒・秒（劣化が速い） | 流動層 | 連続再生ができる。CSTRに近い |
| 気固（固体が反応する） | 移動層・ロータリーキルン | 生成物層が育つので後半が遅い |
| 気液・分 | 充填塔・気泡塔 | 速い反応なら界面積、遅い反応なら液量 |
| 液・時間〜日 | 塔式重合器 | 滞留時間60時間。軸方向に混ぜない |
| 液・日 | 培養槽 | 速く回すほど収率が上がる特殊な系 |

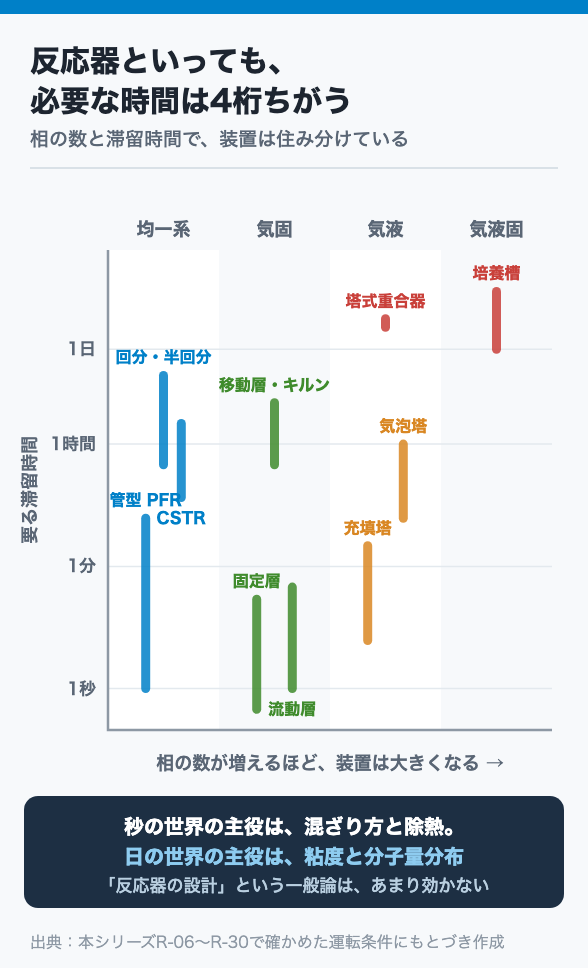

この表で気づいてほしいのは、縦の広がりです。秒で終わる反応と、60時間かかる反応が同じ「反応器」という言葉で呼ばれている。4桁以上のひらきがあります。
だから「反応器の設計」という一般論はあまり役に立ちません。秒の世界では混ざり方と除熱が主役で、日の世界では粘度と分子量分布が主役になります。
5. 決める前に確認する4つ
形式が決まりかけたら、最後に次を確認します。シリーズで扱った「見落としやすいもの」です。
① 最低どこまで絞るのか
最大能力だけで決めない。余裕を持ち過ぎると最低操業幅が使えなくなります。流動層は流速が落ちれば流動化せず、撹拌槽は液面が下がれば翼が届かない。反応器は大が小を兼ねません。
② スケールアップで何が変わるか
相似拡大では、すべての条件を同時に揃えることはできません。羽根を10倍にしてレイノルズ数を保てば単位体積あたりの動力は1万分の1になる。何を揃えて何を捨てるかを、選定の段階で決めておきます。
③ 暴走したときに何が起きるか
反応暴走は、除熱が追いつかなくなった瞬間に起きます。多重定常状態を持つ系なら、着火と消火の条件がずれる。形式によって暴走の余裕が変わるので、ここは選定と同時に見ます。
④ 何を測れる装置なのか
収率が落ちたときに切り分けられるかどうかは、装置に何が付いているかで決まります。多点温度計があるか、差圧が取れるか、トレーサを打てるノズルがあるか。
これは設計時にしか入れられません。運転が始まってから「温度計をもう3点」とは言えない。診断できる装置にしておくのは、設計者の仕事です。
まとめ
反応の要求——相の数、必要な滞留時間、除熱、混ざり方、固体を動かすか——で候補は2〜3個まで絞れますが、そこから先は反応工学では決まりません。実務ではまずコストと効率で選び、それがプロセス的に使えるかを実績から判断し、判断できなければ実験する、という順序をとります。基準は標準的な形式を優先すること。ただしトラブルの起きにくさと直しやすさは両立しないので、一概に順位はつけられません。固定層と流動層の対比がまさにそれで、そのプラントで「止められない」のと「直せない」のとどちらが痛いかで決まります。そして形式が決まりかけたら、最低操業幅・スケールアップで捨てるもの・暴走時の余裕・診断できる装置になっているか、の4つを確認する。最後のひとつは設計時にしか入れられません。
これで反応器シリーズは終わりです。全体像は反応器と反応工学の全体像にまとめてあります。
