反応釜に原料Bを張っておいて、Aを1〜2時間かけて滴下する。化学プラントでも研究室でも、ごく普通に見る操作です。
この滴下速度は、何から決まっているのでしょうか。生産性から逆算した「なるべく速く」ではありません。除熱能力から決まっています。
この記事の結論
- 半回分は回分と連続の中間。追加または抜出しのどちらかを行う
- 滴下する最大の理由は発熱速度を人間が握るため
- 滴下している成分は器内で常に不足している＝それが限定反応成分になる
- 滴下速度は除熱能力から決まる。生産性から決めてはいけない
1. 半回分とは何か
定義は消去法で決まります。
| 操作 | 成分の追加 | 成分の抜出し |
| 回分 | なし | なし |
| 半回分 | あり（または） | あり |
| 連続 | あり | あり（定常） |
文献の言い方では、回分反応器では反応成分の追加と抜出しは一切行なわない。半回分はそのどちらかを行うもので、回分操作と連続操作の中間的な性格を持ちます。
形は2つあります。
- 追加型（滴下）：一成分Bを仕込んでおき、Aを徐々に添加する。圧倒的にこちらが多い
- 抜出し型：生成物を連続的に取り出しながら反応を進める
体積が時間とともに増えるので、V(t) ＝ V0 ＋ v0t という項が入り、設計計算は回分より複雑になります。濃度が「反応で減る」と「希釈で減る」の両方で動くからです。
2. なぜ滴下するのか
文献の説明が的確なので、そのまま追います。
反応が迅速に進行し、それに伴い多量の発熱が起こる反応では、一度に反応成分を仕込んで反応を開始する回分操作では急激な温度上昇をまねき、望ましくない副反応が起こる危険性がある。そのような困難を避けるために、反応成分の内の一成分Bを槽型反応器に仕込んで、そこに他の反応成分Aを徐々に添加して発熱速度を抑制しながら反応を進行させる。
核心は「発熱速度を抑制しながら」という部分です。
回分で全量を仕込むと、反応速度は自分では決められません。速度式が決めた速さで、勝手に反応が進んでいく。発熱が除熱能力を超えれば温度が上がり、温度が上がれば速度がさらに上がる——暴走の入口です。

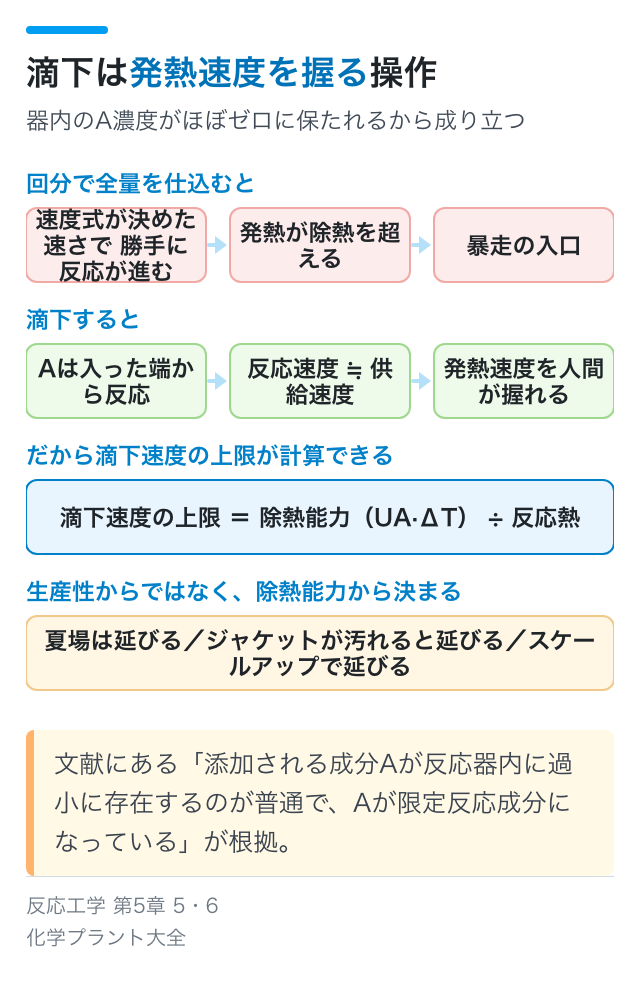

滴下すると構図が変わります。器内にAがほとんど無い状態を保てば、反応速度はAの供給速度で決まる。供給速度は自分で決められるので、発熱速度を人間が握れるようになります。
もう一つの理由も挙げられています。反応生成物が結晶になって析出したり、新しい相が形成される場合には、それらを分離し反応器より連続的に取り出して反応を促進させる操作法がとられる。これが抜出し型です。生成物を抜けば平衡が生成側に寄るので、可逆反応の反応率を上げられます。
3. 滴下している成分が限定反応成分になる
文献に短く、しかし重要な一文があります。
このような半回分操作では、添加される成分Aが反応器内に過小に存在するのが普通であって、Aが限定反応成分になっている。
これが半回分の設計と運転を貫く原則です。意味を分解します。
- 滴下したAは入った端から反応して消えるので、器内のA濃度はほぼゼロに保たれる
- だから反応速度 ≒ Aの供給速度。滴下ポンプが反応速度を決めている
- だから発熱速度 ≒ 滴下速度 × 反応熱。計算が簡単になる
そしてここが安全上の要点です。この関係が成り立っているうちは安全ですが、崩れると危険になります。

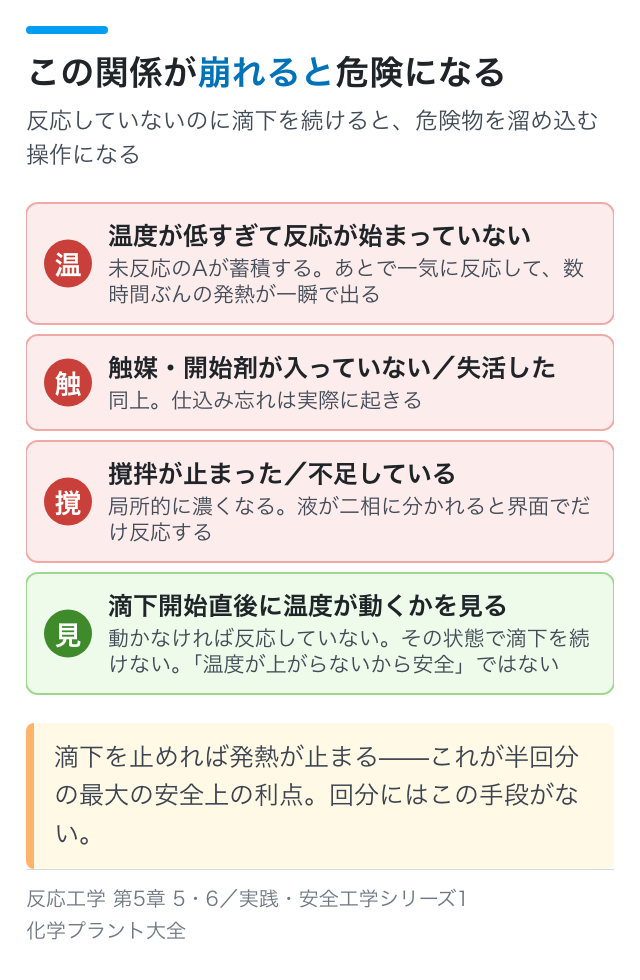

崩れるのは、滴下したAが反応せずに溜まったときです。
| Aが溜まる原因 | 何が起きるか |
| 温度が低すぎる（反応が始まっていない） | 未反応のAが蓄積。あとで一気に反応する |
| 触媒・開始剤が入っていない／失活した | 同上 |
| 撹拌が止まった／不足 | 局所的に濃くなる。液が二相に分かれると界面でだけ反応する |
| 滴下が速すぎる | 反応が追いつかず蓄積 |
いずれも「反応していないのに滴下を続けている」状態です。溜まったAが何かのきっかけで一斉に反応すると、本来なら数時間に分散するはずだった発熱が一瞬で出ます。
これが半回分反応器の代表的な事故の型です。滴下は安全のための操作ですが、「反応していることを確かめずに滴下する」と、逆に危険物を溜め込む操作になる。
4. 滴下速度は除熱能力から決まる
前節の関係を使うと、滴下速度の上限が出せます。

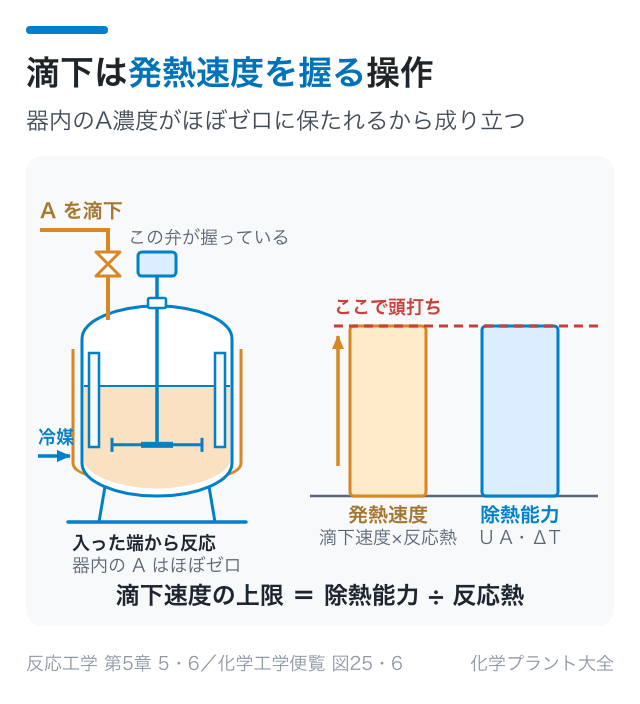

発熱速度 ＝ 滴下モル流量 × 反応熱 ≦ 除熱能力
つまり
滴下速度の上限 ＝ 除熱能力 ÷ 反応熱
除熱能力は UA·ΔT（総括伝熱係数 × 伝熱面積 × 温度差）で決まります。ここから実務的な含意が出てきます。
- 冷却水温度が上がる夏場は、滴下時間を延ばす必要がある。ΔT が減るから
- ジャケットが汚れると滴下時間が延びる。U が落ちるから
- 仕込み量を減らすと、滴下時間は比例して短くできない。伝熱面積 A は液面高さで決まるので、半分にしても面積は半分にならない
- スケールアップで滴下時間が延びる。体積は3乗で増えるが伝熱面積は2乗でしか増えない（スケールアップの罠で扱います）
最後の項目が効きます。ラボで30分の滴下が、実機では4時間になる。これは装置が悪いのではなく、体積あたりの伝熱面積が減るという幾何学の必然です。
だから「ラボと同じ滴下時間で」という指示は危険です。滴下時間は実機の除熱能力から計算し直さなければなりません。
5. 運転で見るべきこと
- 滴下開始直後に温度が動くか。動かなければ反応していない。その状態で滴下を続けない
- ジャケットの出入口温度差。これが除熱量そのもの。発熱が計算どおりか分かる
- 撹拌機の電流値。止まっていないか、粘度が上がっていないか
- 滴下停止で温度が下がるか。下がらなければ自己発熱が始まっている
1つ目が最重要です。滴下開始後、想定した温度上昇が出ないときは異常と考えてください。「温度が上がらないから安全」ではなく、「反応していないのでAが溜まっている」可能性を先に疑う。
そして滴下を止めれば発熱が止まる——これが半回分の最大の安全上の利点です。回分反応器には、この「止める」手段がありません。緊急時に真っ先に切るのが滴下である理由もここにあります。
6. 選択率のためにも使う
安全以外の理由でも滴下は使われます。副反応を抑えるためです。
目的反応と副反応で、反応物Aへの次数が違う場合を考えます。
| 状況 | Aをどう入れるか |
| 副反応のほうがA濃度に強く依存する（次数が高い） | 滴下してA濃度を低く保つと目的反応が有利 |
| 目的反応のほうがA濃度に強く依存する | 一括仕込みで濃くしたほうが有利 |
| 逐次反応（A→B→C、Bが目的） | Bが分解する前に取り出す。滴下より反応時間の管理が効く |
「濃度を薄く保ちたい」という要求は、リサイクル反応器や多段CSTRの分割投入と同じ発想です。半回分は、その最も単純で強力な実装だと言えます。
まとめ
半回分操作は回分と連続の中間で、成分の追加または抜出しを行います。滴下する最大の理由は発熱速度を人間が握るためで、器内のA濃度がほぼゼロに保たれるので反応速度＝供給速度になり、発熱速度＝滴下速度×反応熱と計算できます。だから滴下速度は生産性ではなく除熱能力（UA·ΔT）から決まり、夏場・汚れ・スケールアップで延びます。そして「反応していないのに滴下を続ける」と未反応物が蓄積し、半回分は安全のための操作から危険物を溜め込む操作に変わります。
これで第2章「3つの理想反応器」は完結です。次章では、反応器を反応器たらしめている熱の設計に進みます。
