反応器の除熱の話は、突き詰めると1本の式に落ちます。

q = U·A·ΔT

除熱速度 q は、総括伝熱係数 U と伝熱面積 A と温度差 ΔT の積。ジャケットもコイルも外部循環も還流冷却も、この3つのどれを稼ぎに行くかが違うだけです。

1. なぜスケールアップで除熱が問題になるのか

この章の出発点は、発熱量と除熱能力のスケール則が違うことです。

体積あたりの伝熱面積は、大きくするほど減る。ラボのフラスコでは氷水に浸せば冷える反応が、実機では冷えない。これがスケールアップで最初にぶつかる壁です。

断熱温度上昇の記事で見たとおり、除熱がゼロなら温度は ΔT_ad だけ上がります。この値が分解温度や沸点を越える系では、除熱を確保できなければ運転そのものが成立しません。

だから設計は「どうやって A を稼ぐか」「どうやって U を上げるか」「ΔT をどこまで取れるか」の勝負になります。

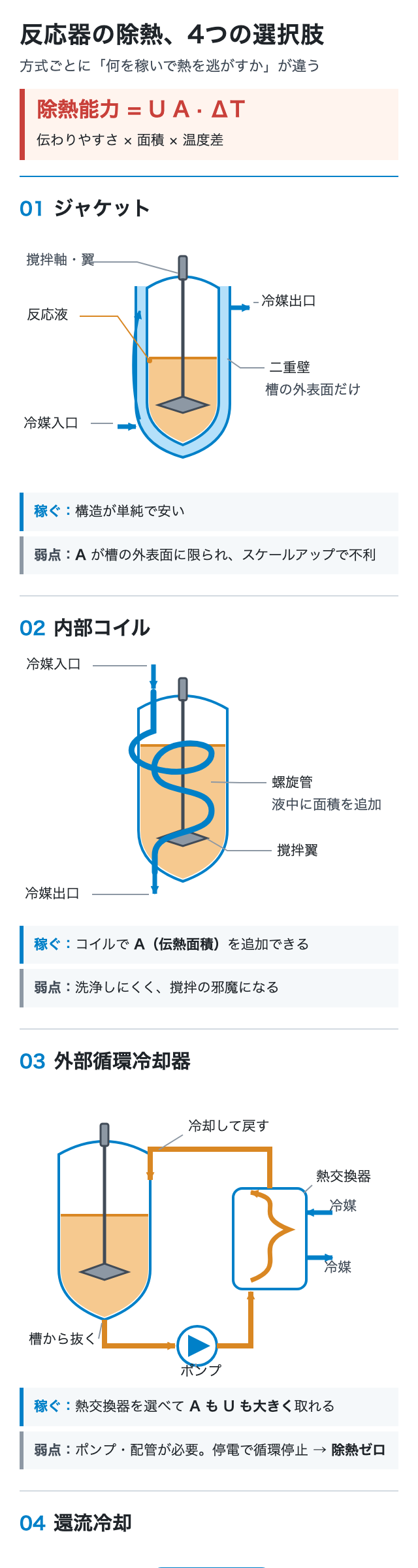

2. 4つの方式

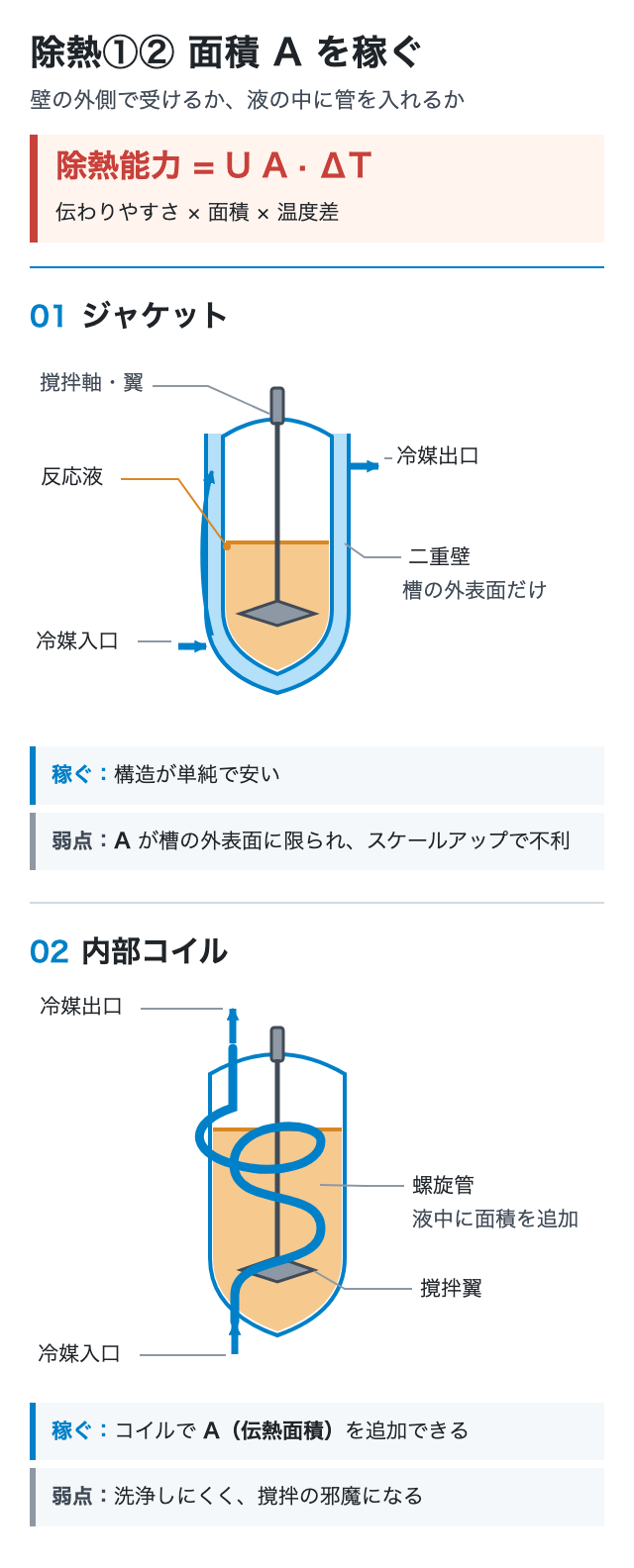

ジャケット｜槽の外側を二重にする

槽の外壁を二重にして、その隙間に冷媒を流します。いちばん単純で、いちばん多い。

• 長所：液に触れるものが何もない。洗浄が楽で、多品種の槽に向く。故障要素がない
• 短所：A が槽の外表面で決まってしまう。増やしたければ槽を細長くするしかない

ジャケットは「与えられた面積」です。設計で動かせるのは U と ΔT だけ。U を上げるにはジャケット側の流速を確保する必要があり、単純な二重壁ではなくスパイラルバッフルやディンプルジャケットにするのはそのためです。

内部コイル｜液の中に管を入れる

螺旋状の管を液中に沈めて冷媒を通します。A を後から足せるのが最大の利点です。

• 長所：面積を稼げる。液側の流動が良いところに置けるので U も高い
• 短所：洗浄しにくい。撹拌の流れを乱す。付着・重合しやすい系では汚れが溜まる

短所が効くのは多品種少量の槽です。品種を切り替えるたびに洗うプラントでは、液中に構造物を増やしたくない。逆に1品種を作り続ける専用槽なら、コイルは素直な選択になります。

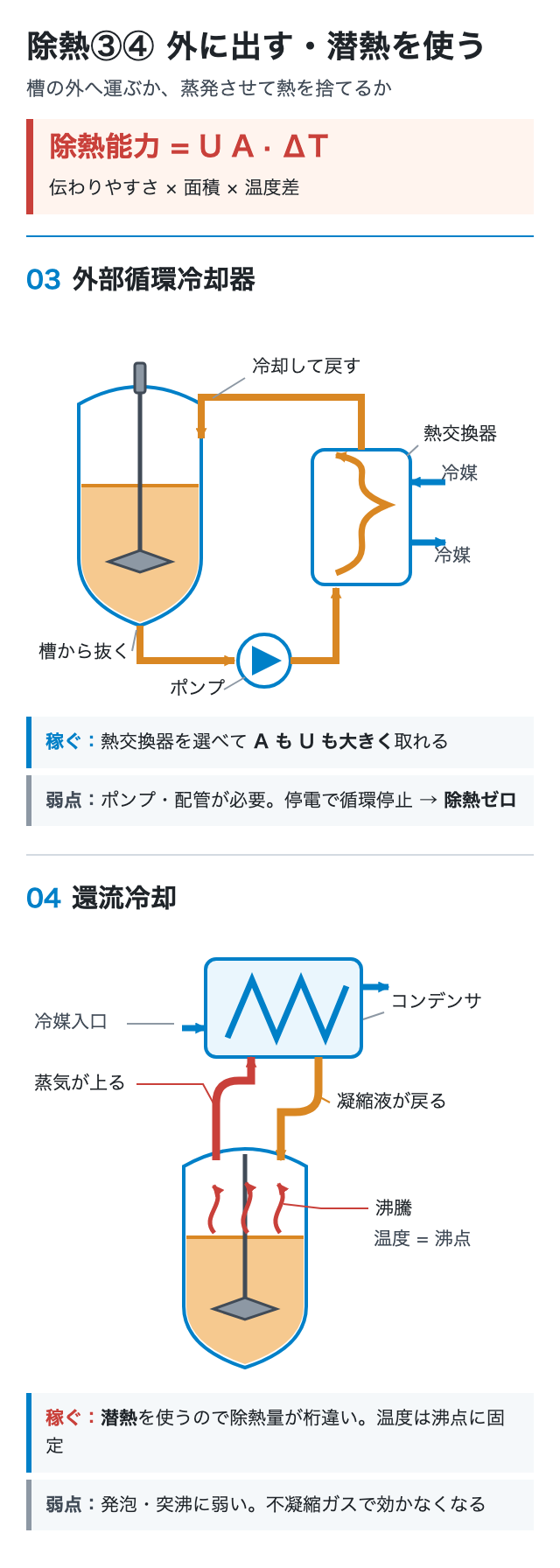

外部循環冷却｜液を抜いて熱交換器へ通す

ポンプで液を抜き、外部の熱交換器で冷やして槽に戻します。

• 長所：熱交換器のサイズは槽と無関係に選べる。プレート式にすれば U も高い。除熱能力を大きく取れる
• 短所：ポンプ・配管・計装が増える。ポンプが止まった瞬間に除熱がゼロになる

この最後の一行が重い。ジャケットは冷媒が流れていれば自然に冷えますが、外部循環は動的機器が生きていないと成立しない除熱です。停電やポンプトリップが即座に暴走シナリオにつながる。

だから外部循環冷却を採る系では、ポンプ停止のインターロックで原料供給を止める設計が必須になります。半回分操作の記事で「異常時に真っ先に切るのは滴下」と書いたのと同じ考え方です。

還流冷却｜溶媒を沸かして潜熱で捨てる

反応液の溶媒をわざと沸騰させ、蒸気を上のコンデンサで凝縮させて槽に戻します。

これは他の3つと質が違います。顕熱ではなく潜熱で熱を運ぶからです。水なら1 kgあたり約2260 kJ。顕熱で同じ熱量を運ぶには、温度差20 Kで約27 kgの水を流す必要があります。桁が違う。

• 長所：除熱能力が桁違い。しかも温度が溶媒の沸点に自動的に固定される——温度制御が不要になる
• 短所：発泡・突沸に弱い。不凝縮ガスが溜まるとコンデンサが効かなくなる。溶媒の沸点で運転温度が決まってしまう

2つ目の長所——温度が沸点に張り付く——が実は最大の価値です。発熱が増えても沸騰量が増えるだけで温度は動かない。自己制御性のある除熱と言えます。

ただし限界を超えると危険です。蒸気量がコンデンサの能力を超えれば圧力が上がり、圧力が上がれば沸点も上がる。沸点で止まっていた温度が、そこから先は上がり始める。還流冷却の系で圧力放出設備が重視されるのはこのためです。

沸騰側の伝熱そのものについては沸騰伝熱とリボイラの記事を参照してください。核沸騰から膜沸騰に移ると伝熱が落ちるという話は、還流冷却でもそのまま効きます。

3. 選び方

実際には組み合わせるのが普通です。ジャケット＋還流冷却、ジャケット＋外部循環。バックアップの意味もあります。

そして除熱に頼らない手も必ず検討してください。断熱温度上昇の記事で書いた希釈、半回分での滴下速度による発熱速度の制御——どちらも「そもそも熱を出しすぎない」という上流の対策です。除熱設備を増やすより、こちらのほうが本質的に安全です。

4. ΔT を大きく取れば良い、とは限らない

q = UAΔT なので、冷媒温度を下げて ΔT を広げれば除熱量は増えます。しかしやりすぎると壁面で別の問題が起きる。

• 壁面での固化・析出：融点や溶解度の近くで運転していると、冷たい壁に固体が付く。付けば伝熱が落ち、落ちればさらに冷やそうとして悪循環になる
• 粘度の上昇：壁際の液が冷えて粘くなると、液側の伝熱係数が落ちる
• 反応の停止：壁際だけ反応が止まり、未反応物が蓄積する。これは後で効いてくる

3つ目が特に怖い。「冷やしているのに安全でない」という状況が生まれます。低温にしたことで反応が遅れ、未反応物が溜まり、何かのきっかけで一気に反応する——反応暴走の記事で扱う典型的な事故の形です。

除熱は「強ければ強いほど良い」ものではない。反応が進む温度を保ちながら、発熱に見合うだけ抜く。これが設計の狙いどころです。

まとめ

除熱能力は q = UAΔT で決まり、4つの方式はこの3つのどれを稼ぐかで分かれます。ジャケットは A が槽の外表面に固定されるため、スケールアップで真っ先に足りなくなる。内部コイルは A を足せるが洗浄と撹拌に響く。外部循環は A も U も自由に取れるがポンプが止まると除熱がゼロになる。還流冷却は潜熱を使うので桁違いに強く、温度が沸点に固定される自己制御性がありますが、コンデンサ能力を超えれば圧力とともに温度が上がり始めます。そして冷やしすぎは壁面での析出や未反応物の蓄積を招くため、除熱は強ければ良いというものではありません。
