反応器の収率が落ちた。原因は何か。
触媒か、流れか、原料か、温度か。全部を同時に調べることはできません。
手がかりは落ち方の形にあります。同じ「収率低下」でも、原因ごとに時間波形が違う。
この記事は反応器シリーズ「仕様と運転」の1本です。全体像は反応器と反応工学の全体像にまとめています。
この記事の結論
- いつから、どう落ちたかで候補が絞れる
- 収率だけを見ない。差圧・出口温度・選択率を並べる
- 滞留時間が正常でも流れは壊れていることがある
- 反応器の不調は下流に波及する。分離側の異常が先に出ることもある
1. まず「いつから」を確定する
切り分けの最初の一手は、原因の推測ではありません。低下の始まった時点を特定することです。
ここが決まると、その日に何が変わったかを照合できます。
- 原料のロット切替
- 触媒の再生・入替
- 負荷変更（増産・減産）
- 用役の変動（冷却水温度、蒸気圧力）
- 定修明けの立ち上げ
「なんとなく最近悪い」で調べ始めると、必ず遠回りになります。トレンドを遡って、変化点を1日単位で押さえる。ここに時間をかける価値があります。

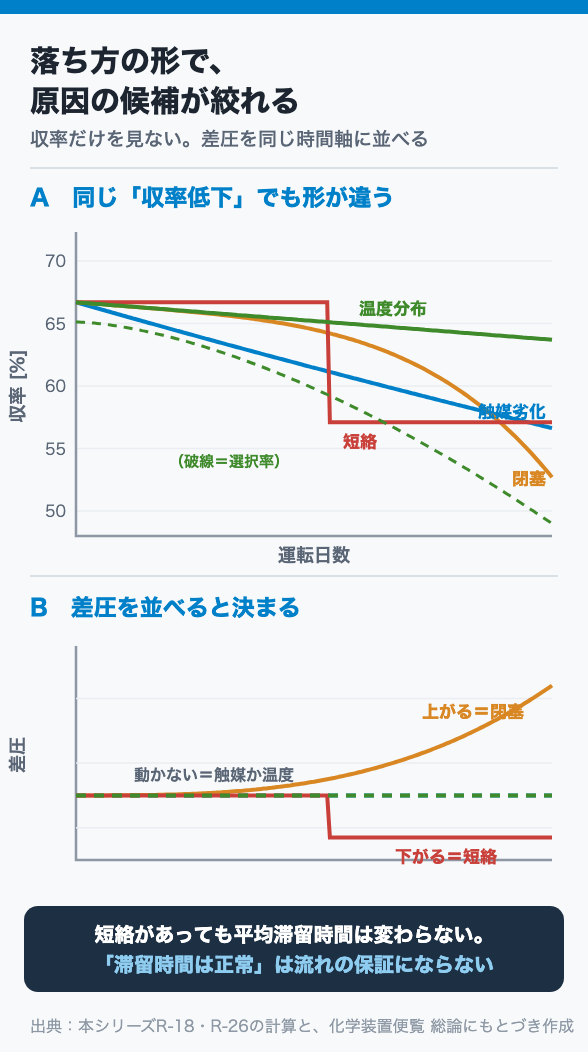

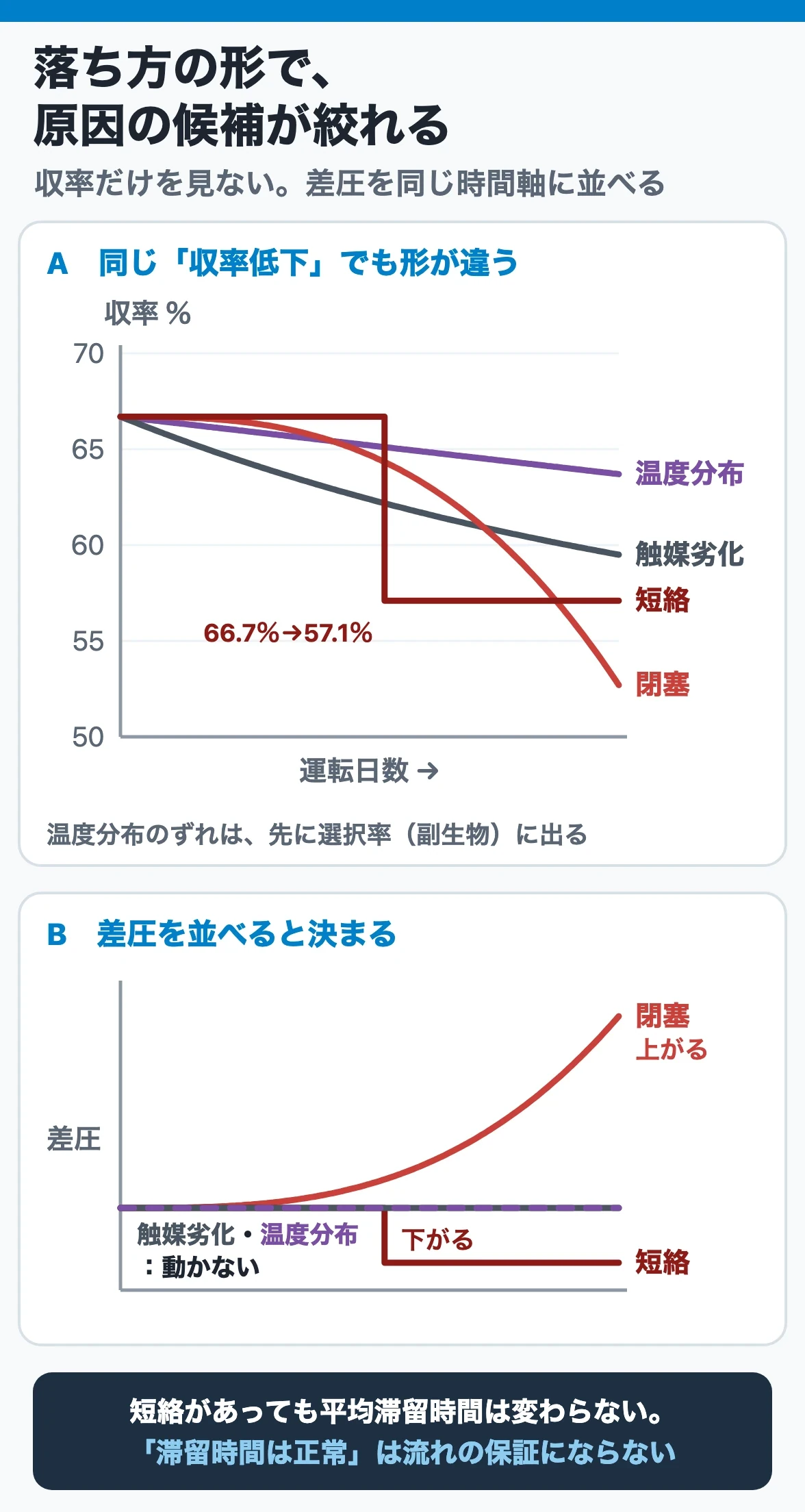

2. 落ち方の形で候補を絞る
変化点が決まったら、落ち方の形を見ます。
| 落ち方 | 疑うもの | 一緒に動くもの |
| ゆっくり単調 | 触媒の劣化 | 同じ収率を保つのに温度を上げている |
| 途中から加速 | 閉塞・チャネリング | 差圧が動く |
| 段差状に落ちた | 短絡・内部の脱落 | 差圧はむしろ下がる |
| 選択率が先に落ちた | 温度分布のずれ | ホットスポット位置、副生物 |
| 突然落ちて戻らない | 原料の微量不純物 | ロット切替の時期と一致 |
一つずつ見ていきます。
ゆっくり単調に落ちる｜触媒劣化
数週間から数か月かけて、なだらかに下がる。これは触媒の劣化の形です。
ただしここに厄介な罠があります。拡散律速の系では、真の活性が1/10になっても、見掛けの反応速度は1/3程度にしか落ちません。触媒が劣化して活性が下がると、その分だけ粒内の拡散が追いつくようになり、有効係数が上がって埋め合わせてしまうからです。
見掛けの反応速度を監視していると手遅れになる。詳しくはThiele数と有効係数で扱いました。
だから見るべきは収率そのものより、それを保つために温度をどれだけ上げているかです。運転温度の上昇トレンドが、劣化の正直な指標になります。
途中から加速する｜閉塞
最初は緩やかだったのに、ある時期から落ち方が急になる。閉塞が疑わしい形です。
文献も、装置設計で常に問題になるのはプロセス流体中の固体微粒子や重合生成物、微量成分の引き起こす装置の閉塞・汚れ・腐食・摩耗およびフォーミングだと書いています。
ここで決め手になるのが差圧です。固定層なら層の差圧、流動層なら層高に相当する差圧。収率と差圧を同じ時間軸に並べると、閉塞かどうかはすぐ分かります。
段差状に落ちる｜短絡
ある日を境に、階段のように落ちて、そこで止まる。短絡（バイパス）の形です。内部部品の脱落や、分散板の破損で起きます。
そしてこの章でいちばん強調したいのがここです。
短絡と死容積で計算した通り——短絡があっても、平均滞留時間は変わりません。
素通りする分が平均を下げる効果と、残った液が長く留まる効果がちょうど打ち消し合うからです。ところが反応率は落ちる。あの例では66.7%から57.1%へ落ちました。
この非対称が現場で効きます。
| 誤診 | 「滞留時間は設計通りだから、流れに問題はない」 |
| 実際 | 平均は正常でも分布が壊れている。反応率だけが落ちる |
平均滞留時間（＝容積÷流量）は、流れの健全性を保証しません。疑うならトレーサ試験で分布そのものを取る。これが唯一の直接的な確認方法です。
選択率が先に落ちる｜温度分布
反応率は保てているのに、副生物が増えている。これは温度分布の問題を示します。
複合反応と選択率で見た通り、主反応と副反応の活性化エネルギーが違えば、温度が上がるほど選択率が変わります。局所的な高温部があれば、そこだけ別の反応が進む。
固定層ではホットスポットの位置が動くのが手がかりです。入口側の触媒が劣化すると、ホットスポットは下流へ移動します。多点の温度計があるなら、その分布の履歴が最良の証拠になります。
突然落ちて戻らない｜原料の不純物
ある日を境に落ちて、運転条件をどう振っても戻らない。被毒を疑います。
文献は装置設計の段階で、含まれる微量な不純物の種類とその性状・挙動を知っている必要があると釘を刺しています。微量成分は、量が少ないから軽視されて、効き方は大きい。
原料のロット切替日と低下開始日を突き合わせる。これが最初にやるべきことです。
3. 立ち上げ直後に出ないなら、触媒を疑う
もう一つ、頻度の高いケースがあります。新しい触媒を入れたのに、前ほど性能が出ない。
仕様書の記事で扱った通り、文献はパイロットと実機で最適温度がずれる理由をこう説明しています——装置のスケールアップによるというよりも、触媒が工業的規模で生産されて、その物理的・化学的性状も若干変化があることに起因する。
同じ品番の触媒でも、製造ロットが変われば細孔構造が変わり、有効係数が変わります。装置は何も変わっていないのに性能が変わる。
この場合、装置側を疑っても何も出てきません。最適温度を取り直すのが正しい対応です。
4. 反応器の不調は下流に出る
切り分けの視野をもう一段広げます。
文献はこう指摘しています——反応系から分離精製系に入ってくる反応生成物は、反応の変動を受けて組成や流量が振れるから、これらを吸収できるように貯槽を設けるか、装置・機械の能力に余裕をもつ必要がある。
逆に読むと、反応器の異常は下流の症状として先に現れることがあるということです。
- 蒸留塔の差圧や還流比が普段と違う
- 製品純度が振れる
- リサイクル量が増えている
「蒸留塔の調子が悪い」と言われて塔を調べ続けても、原因が反応器にあることがある。逆も同じで、リサイクルがある系では下流の乱れが反応器に戻ってきます。
収率を見るときは、反応器の入口と出口だけでなく、リサイクルを含めた収支で見る。反応器単体の反応率が下がっていなくても、系全体の収率は落ちていることがあります。
5. 切り分けの順序
まとめると、次の順序になります。
- 低下の開始時点を1日単位で特定する
- その日の変更履歴と照合する（原料・触媒・負荷・用役）
- 落ち方の形を見る（単調／加速／段差）
- 差圧・温度分布・選択率を同じ時間軸に並べる
- ここまでで絞れなければトレーサ試験で流れを直接測る
4番まではすでにあるデータで済みます。装置を止める必要も、新しい測定も要りません。
順序が大事なのは、止めて開けるという判断がいちばん高くつくからです。開けて何も見つからなければ、失ったのは運転時間だけになります。
まとめ
収率が落ちたとき、原因を当てにいく前に低下の開始時点を1日単位で確定し、その日の変更履歴と照合します。そのうえで落ち方の形を見る。ゆっくり単調なら触媒劣化、途中から加速なら閉塞、段差状なら短絡、選択率が先に落ちていれば温度分布、突然落ちて戻らないなら原料の不純物。収率だけを見ず、差圧・出口温度・選択率を同じ時間軸に並べるのが要点です。とくに注意したいのは、短絡があっても平均滞留時間は変わらないこと。「滞留時間は設計通りだから流れは正常」という判断は成り立ちません。分布そのものを疑うならトレーサ試験を打つ。そして反応器の不調は分離精製系の症状として先に出ることがあるので、収率はリサイクルを含めた系全体の収支で見ます。
