蒸留の完全ガイド【原理から塔設計・運転までの全体地図】

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

蒸留を一通り学びたい。けれど教科書を開くと、まず気液平衡の熱力学から始まり、なかなか塔の話にたどり着かない。学問の順序と、実務で手を動かす順序が違う——蒸留がとっつきにくい理由の多くはここにあります。

この記事は、蒸留を実際に仕事で使う順序に並べ直した全体地図です。必要なところから読んでください。

私は大学で化学工学を学び、化学メーカーでプラント設計の仕事をしてきました。このカテゴリは化学メーカー（ユーザー側）の視点で書いています。物質収支を組み、段数と還流比の当たりを付け、塔形式を選び、仕様書を書き、メーカー提案を評価し、運転で起きたことを診断できるようになることが目標です。トレイの機械設計や充填物の詳細相関といった機器メーカーの領域は扱いません。

蒸留塔とは何をしている装置か

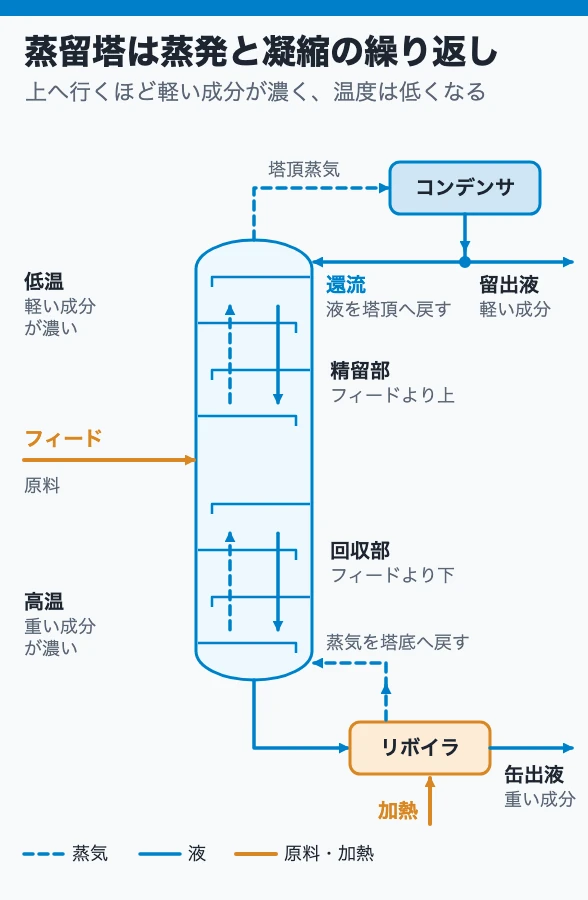

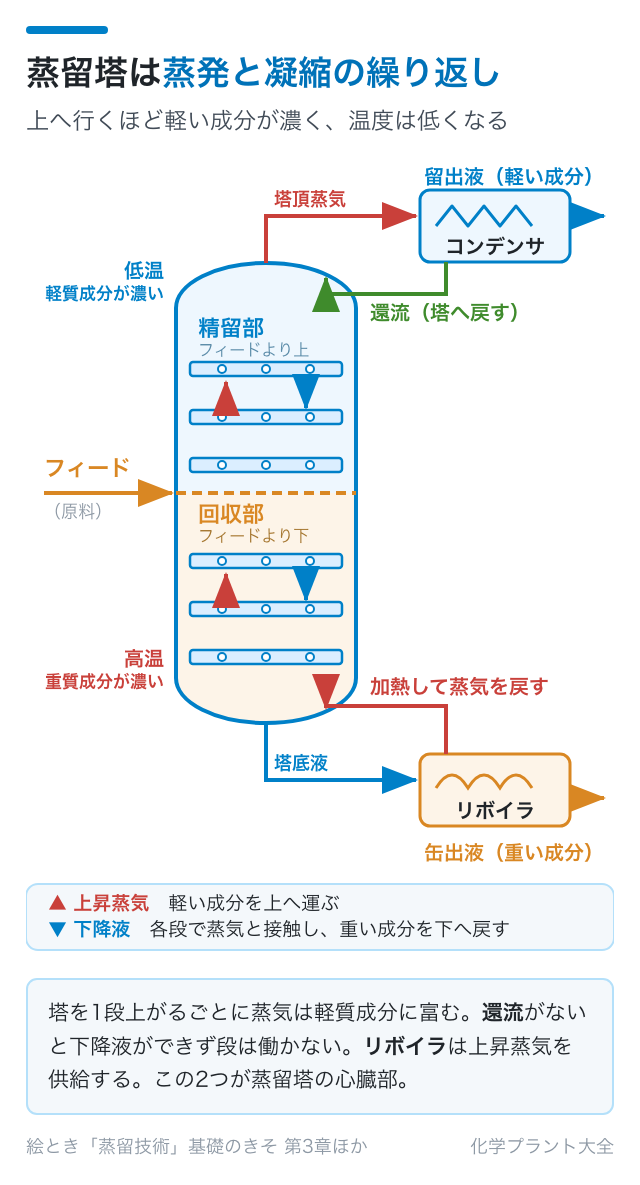

地図に入る前に、相手を確認しておきます。蒸留塔がやっていることは、突き詰めると「蒸発と凝縮を、塔の中で何十回も繰り返す」だけです。

混合液を熱すると、蒸気になりやすい成分（軽質成分）が多めに蒸気へ出ていきます。その蒸気を冷やして液に戻し、また熱する。これを1回やるだけでも軽質成分は濃くなりますが、1回では足りない。だから塔の中に棚段（トレイ）を積み重ね、1段ごとに1回分の蒸発と凝縮を起こさせる。段を上がるほど軽質成分が濃く、下がるほど重質成分が濃くなります。

この繰り返しを成立させているのが、塔の上下にある2つの機器です。塔頂の蒸気を凝縮させて一部を塔に戻す還流と、塔底の液を加熱して蒸気を送り込むリボイラ。この2つが止まると、段は一切機能しません。蒸留塔の心臓部は塔本体ではなく、この上下の循環にあります。

なお、コンデンサとリボイラは熱交換器そのものです。設計上の勘所は凝縮伝熱とコンデンサの設計と沸騰伝熱とリボイラで扱っています。

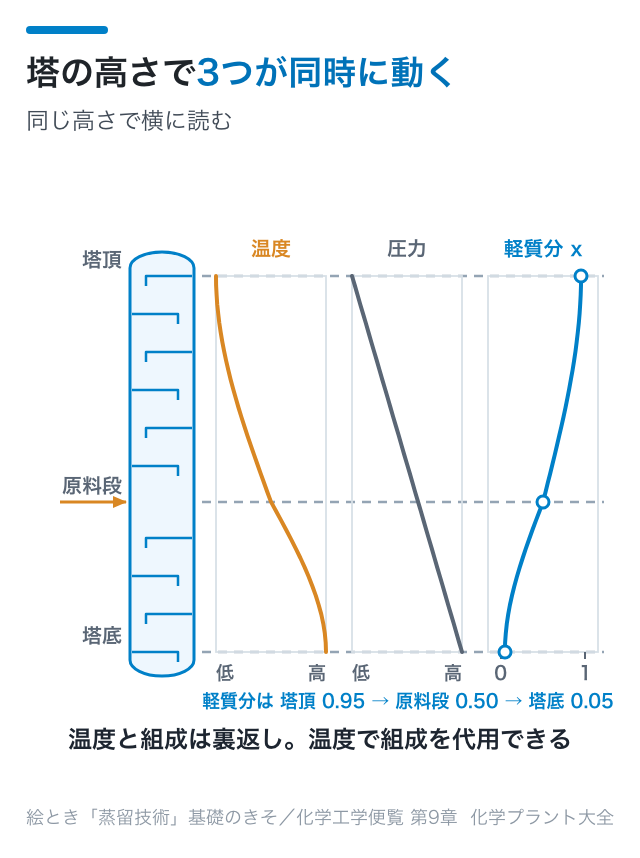

塔の中では、高さによって温度・圧力・組成が同時に変わっています。この3つを同じ高さで横に読めるようにしたのが次の図です。以降の記事はどれも、この図のどこかの話をしています。

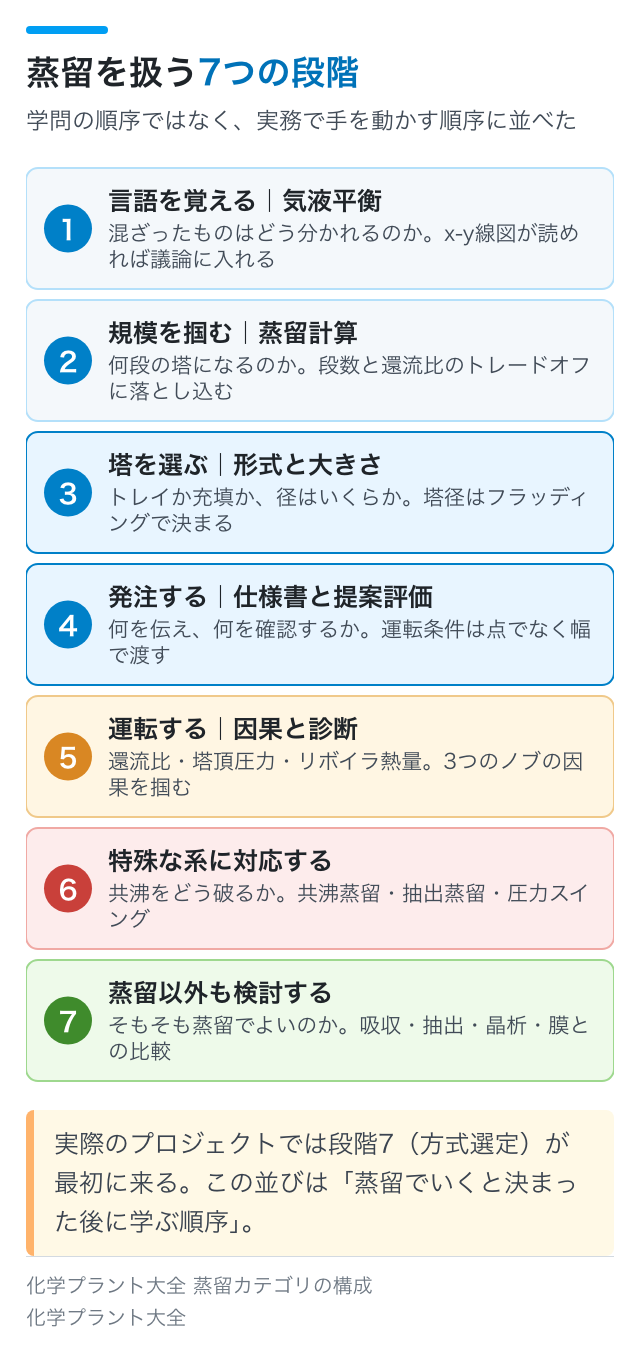

全体像｜蒸留を扱う7つの段階

実務で蒸留に取り組むとき、通る道筋は次の7段階です。

ひとつ断っておくと、実際のプロジェクトでは段階7（方式選定）が最初に来ます。「この分離、そもそも蒸留でいくのか」を決めてから設計が始まるからです。この地図は「蒸留でいくと決まった後に学ぶ順序」で並べています。方式選定そのものに迷っている方は、先に段階7の記事群を読んでください。

段階1｜言語を覚える（気液平衡）

蒸留の議論は、ほぼすべてx-y線図という1枚のグラフの上で行われます。ここが読めないと、この先の会話に入れません。逆にここさえ読めれば、「この分離は楽か重いか」「共沸で行き止まりか」が一目で判断できるようになります。

この段階で最も効くこと：x-y線図が読めれば、蒸留の議論はすべて図の上でできます。式は後から付いてきます。新しい系を担当することになったら、まず平衡曲線を1本描いてみてください。それだけで仕事の重さが見積もれます。

段階2｜規模を掴む（蒸留計算）

気液平衡が読めたら、次は「何段必要か」「還流をどれだけ回すか」の当たりを付けます。ここで使うのがMcCabe-Thiele法という作図で、平衡曲線と操作線のあいだに階段を描いて理論段数を数えます。

この段階の核心は段数と還流比のトレードオフです。還流を増やせば段数は減りますが、リボイラとコンデンサが大きくなり、運転エネルギーも増える。逆に段数を増やせば還流は減らせますが、塔が高くなり建設費が上がる。最小還流比を求め、その1.1〜1.5倍あたりに落とし込む——この感覚が設計の芯になります。

この段階で最も効くこと：還流比は「上げれば性能が上がるノブ」ではなく、建設費と運転費を交換するノブだということ。ここを取り違えると、運転でも設計でも判断を誤ります。

段階3｜塔を選ぶ（形式と大きさ）

段数が見えたら、それをどんな塔で実現するかを決めます。トレイ塔か充填塔か、塔径はいくらか、トレイなら何を使うか。

塔径を決めるのはフラッディングです。蒸気の速度が上がりすぎると液が下りられなくなり、塔が液で詰まって性能が崩壊する。この限界から逆算して径が決まります。同時に、蒸気が少なすぎると液が段の穴から落ちてしまうウィーピングという下限もある。安定に運転できる範囲は、設計の時点で決まってしまいます。

運転でこれらの異常が出たときの見分け方は、蒸留塔のトレイ異常で扱っています。

この段階で最も効くこと：塔径はフラッディングで決まる。つまり将来どこまで増産できるかは、設計時に決まっているということです。増産計画があるなら、この段階で余裕を織り込むしかありません。

段階4｜発注する（仕様書と提案評価）

ユーザー側エンジニアの仕事は、塔の詳細設計をすることではありません。メーカーが正しく設計できるだけの条件を伝え、出てきた提案を評価することです。

ここで差が出るのが、運転条件を「点」でなく「幅」で伝えられるかです。定格の流量・組成だけを渡すと、その1点で最適化された塔が出てきます。実際にはスタートアップも、減産運転も、原料組成の振れもある。ターンダウン比や組成の変動幅を伝えて初めて、使える塔が設計されます。

この段階で最も効くこと：仕様書の質が、そのまま提案の質になります。「何を書いていないか」が後で効いてきます。

段階5｜運転する（因果と診断）

塔が建って動き出すと、今度は「製品組成が規格を外れた」「差圧が上がってきた」といった現実の問題が来ます。ここで効くのが運転変数の因果を掴んでいることです。

蒸留塔で操作できるノブは、突き詰めると還流比・塔頂圧力・リボイラ熱量の3つです。それぞれを動かすと何が連鎖して起きるのか。これが頭に入っていれば、組成が振れたときの切り分けは速くなります。

この段階で最も効くこと：3つのノブの因果を掴むこと。それだけで、トラブル対応の当てずっぽうが減ります。

段階6｜特殊な系に対応する

共沸があると、普通の蒸留はそこで行き止まりになります。段数をいくら増やしても、還流比をいくら上げても越えられない。ここから先は別の武器が要ります。

第3成分を加えて新しい共沸を作り、邪魔者をそちらに乗せて追い出す共沸蒸留。不揮発性の溶剤を加えて相対揮発度そのものを変える抽出蒸留。圧力で共沸組成が動くことを利用する圧力スイング蒸留。「共沸は敵だが、人為的に作る共沸は武器になる」——この発想の転換が、この段階の面白さです。

段階7｜蒸留以外も検討する

蒸留は分離操作の主役ですが、万能ではありません。最大の弱点はエネルギーを食うことです。入れた熱の大半はコンデンサで捨てられます。

相対揮発度が1に近い、熱に弱い、目的物の濃度が極端に低い——こうした条件では、吸収・抽出・晶析・膜といった別方式のほうが合理的です。それぞれの考え方は次の記事で扱っています。

この段階で最も効くこと：αを見て、蒸留で行くか、αを変える工夫をするか、方式そのものを変えるかを決める。これがプロセス設計の入口です。

どこから読むか

• 蒸留をはじめて学ぶ → ラウールの法則から順に
• x-y線図は見たことがある → 相対揮発度αで難易度の見積もり方を掴む
• 目の前の系が濃縮できない → 共沸とは何か
• 運転中の塔でトラブルが出ている → 製品組成が振れる原因の切り分け、塔の差圧を読む、蒸留塔のトレイ異常
• 高圧ガス甲種の学識対策 → 段階1と2が試験範囲と重なります

段階2以降は、各段階の表から目の前の課題に近い記事を選んでください。

参考文献

• 大江修造『絵とき「蒸留技術」基礎のきそ』日刊工業新聞社, 2008（このカテゴリ全体の背骨。気液平衡から塔の設計まで図で追える）
• 大江修造『絵とき 続「蒸留技術」基礎のきそ ―演習編―』日刊工業新聞社（上の続編。手を動かして確かめたい方へ）
• 相良紘『分離精製技術入門 ―原理と実際―』培風館（蒸留・吸収・抽出・晶析・膜を横断で比較。段階7向け）
• 化学工学会編『化学工学便覧 改訂五版』丸善, 第9章「蒸留」・第10章「吸収」　最新版をAmazonで見る
