ボイラの問題は、形式名を丸暗記するより、どこで水が蒸気になり、どこで熱損失が出るかを一枚の流れで考えます。給水→加熱→蒸発→蒸気利用→排ガスという流れをたどれれば、設備問題と熱収支問題がつながります。

ボイラは課目Ⅳの必須側で、形式、水管理、制御、損失が年度を変えて問われています。

10年分では何が問われたか

2017〜2026年度の課目Ⅳ問題13では、水管理・キャリーオーバ、構造形式、損失熱量、水処理、循環・貫流、過熱器、高温高圧化、NOx対策などが主題として確認できました。

毎年同じ項目ではありませんが、学習の軸は次の四つに整理できます。

• 水と蒸気がどの経路を流れるか。
• 燃焼ガスの熱をどの伝熱面で回収するか。
• 水質や蒸気品質の障害を何で防ぐか。
• 入熱のうち、どこへ熱が失われるか。

形式は流れで把握する

ボイラは、燃料の燃焼熱を水や蒸気へ渡す設備です。水管式・炉筒煙管式などの形式は、どちら側に水や燃焼ガスが流れるかを基準に区別します。設問では、構造の特徴と運転圧力・容量・応答性などの一般的な関係を問うことがあります。

名称だけを記憶せず、給水、蒸発部、過熱器、節炭器、空気予熱器の役割を流れに沿って確認してください。

表は横にスクロールできます →

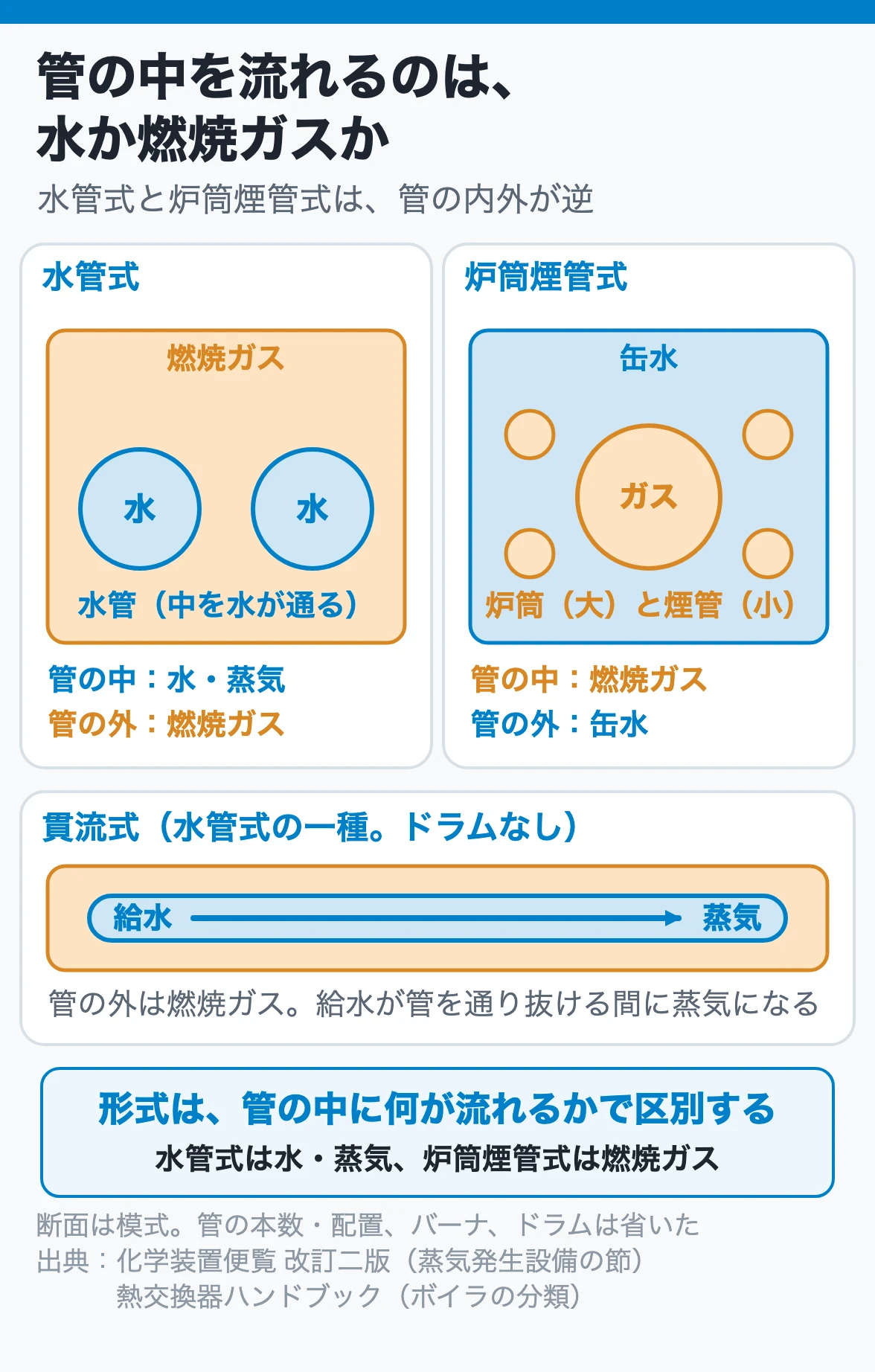

水管式は管の中を水・蒸気が流れ、管の外側を燃焼ガスが通ります。炉筒煙管式は、炉筒と煙管の中を燃焼ガスが流れ、その周りを缶水が満たします。貫流式は蒸気ドラムを持たず、給水が管を通り抜ける間に加熱・蒸発して蒸気になります。形式を比べるときは、どちらが管内を流れるか、ドラムや循環を持つかを確認します。

水管理は目的を言えるようにする

給水・ボイラ水の管理は、腐食、スケール、キャリーオーバーなどを防ぎ、安定した蒸気供給につなげます。水質項目の基準値は設備・圧力・運転条件で異なるため、特定の数値を暗記カードに固定しない方が安全です。

水管理の問題では「何を防ぐための処置か」を説明すると、用語の取り違えを防げます。現場の水質管理は、事業所の基準と設備メーカー・関係規格に従ってください。

表は横にスクロールできます →

ブローはボイラ水中の濃縮成分を管理するために使いますが、熱を持つ水を排出するため、量を増やせば無条件に省エネになるわけではありません。水質と熱損失の両方を考えます。

損失は熱の行き先で整理し、改善策と対応させる

熱効率の問題では、投入熱量に対して有効に利用された熱量を考えます。燃料側（発熱量の基準・投入量）、ボイラ側（蒸気・給水の状態と流量）、排ガス側（温度・組成）、周囲（放散熱・漏れ）のどこへ熱が出るかを書き出してから式を選びましょう。

表は横にスクロールできます →

改善策は一対一の暗記ではなく、損失の原因と制約を対応させます。燃焼側の計算は理論空気量・空気比・排ガス量、制御方式はPID・カスケード制御へ進んでください。

熱効率を上げる操作を、実設備にそのまま適用してはいけません。 試験では関係を学び、実際の設定変更は保安手順と責任者の管理下で行います。

知識確認と熱収支計算を分けて学ぶ

学習は、構造と用語、水管理・保全の目的、熱収支の順に進めます。

知識問題では、構造・障害・改善策の因果を短く説明します。熱収支問題では、燃料の入熱、蒸気が得た熱、排ガスやブロー等の損失を同じ基準量で並べます。

最初に燃料1 kg、単位時間、蒸気1 kgなどの基準を決め、発熱量が高位か低位か、蒸気と給水の状態量がどの基準かを確認します。形式の知識が分かっても、熱収支の単位がそろっていなければ計算は解けません。

確認問題

排ガス損失を減らすため、燃焼用空気をできる限り少なくすればよいでしょうか。

答えと理由を開く

無条件に少なくすればよいわけではありません。過剰空気を減らすと排ガス量を減らせる方向ですが、空気不足は不完全燃焼やCO・未燃分の増加、安全上の問題につながります。燃焼状態を確認しながら適正範囲で管理します。

熱分野全体の学習順はエネルギー管理士・熱の勉強法、課目Ⅳの必須・選択の分け方は課目Ⅳの攻略で確認できます。関連する設備は、蒸気使用側とドレン回収を蒸気・ドレン配管とスチームトラップ、原動機との接続を蒸気タービン・内燃機関・ガスタービン、熱回収を熱交換器・熱回収対策で扱っています。

参考資料

• 『化学装置便覧 改訂二版』熱利用設備に関する章
• 一般社団法人日本ボイラ協会：ボイラーの基礎知識
