エネルギー管理士・熱の課目Ⅱ攻略｜熱力学・流体・伝熱の計算を学ぶ順番

熱分野の課目Ⅱは、熱力学・流体・伝熱を別々の暗記科目として扱うと途中でつながりを失います。状態量を読む→保存則で式を立てる→単位をそろえるという順を共通の型にすると、初見の計算でも手が動きます。

熱分野4課目の学習計画はエネルギー管理士・熱の勉強法、10年分の大問主題は熱分野の過去問10年分析にまとめています。本記事は課目Ⅱに必要な基礎と、公式問題へ入る順序を詳しく説明します。

課目Ⅱは4大問を別々に診断する

2017〜2026年度の主題整理では、課目Ⅱは問題4〜7の4大問で、熱力学、熱機関・冷凍、流体機械・流れ、伝熱に相当するテーマが並びました。年度によって題材は変わりますが、苦手分野を「課目Ⅱ全体」とまとめないことが大切です。

表は横にスクロールできます →

最初の1年分を解き、各大問について「式が分からない」「物理関係は分かるが計算で止まる」「計算できるが時間がかかる」に分けます。

最初に学ぶ順番

表は横にスクロールできます →

いきなり各分野の難問へ進むより、同じ量がどの式で保存されるかを確認します。熱力学ではエネルギー、流体では質量流量、伝熱では熱量の収支が中心になります。

問題文を三つに分解する

計算問題を開いたら、数値を式に入れる前に余白へ次を書きます。

1. 求める量と単位
2. 与えられた状態・流量・温度・圧力
3. 基準にする系または流れ

たとえば熱量を求める設問で、比熱、流量、入口・出口温度が示されているなら、それぞれが何を表すかを言葉で書きます。式を選ぶ前に基準と単位を固定すると、kWとkJ/h、質量流量と体積流量の取り違えを減らせます。

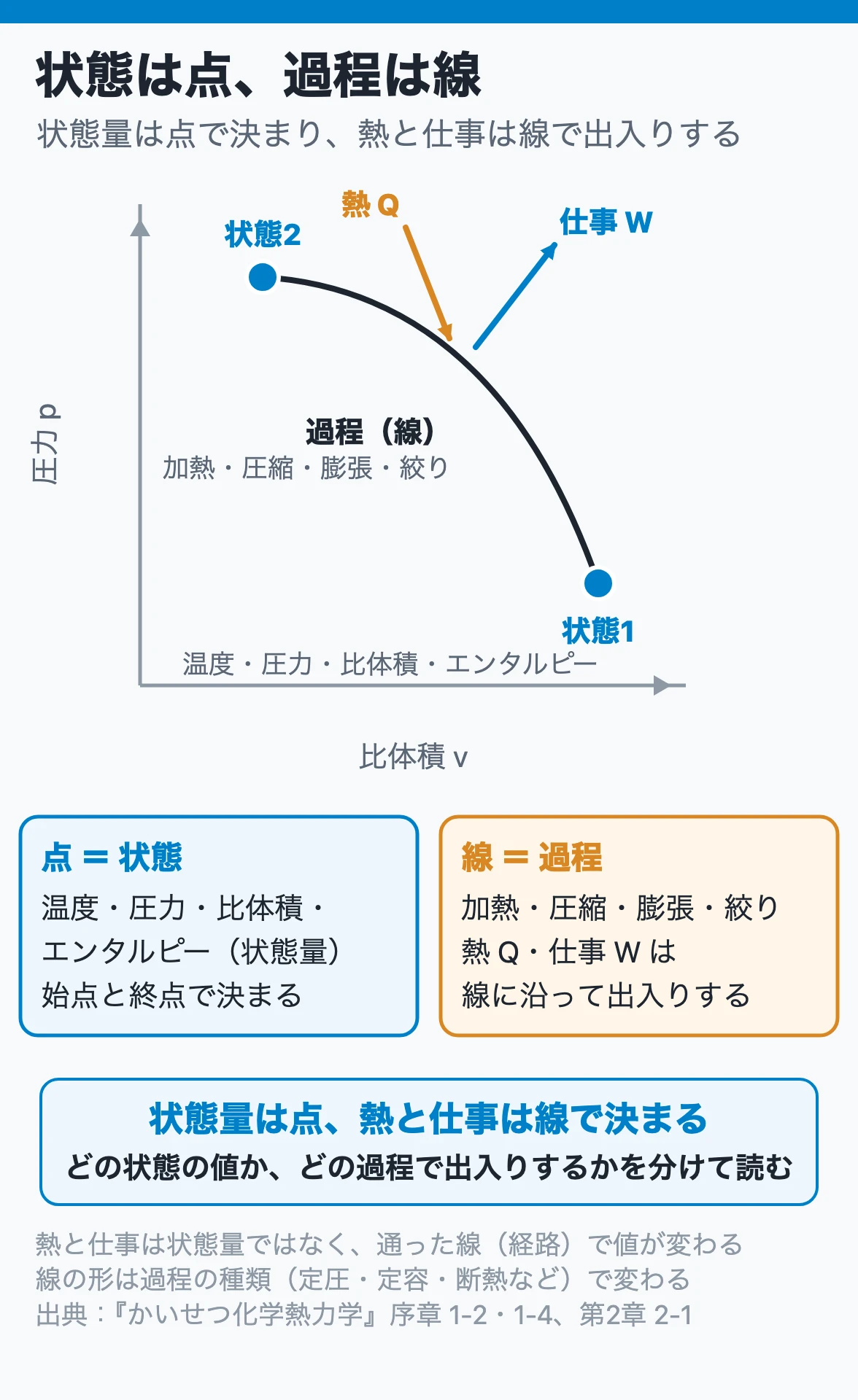

熱力学は「状態」と「過程」を混同しない

温度、圧力、比体積、エンタルピーなどは状態を表す量です。一方、加熱、圧縮、膨張、絞りなどは状態を変える過程です。問題文では、どの状態の値か、どの過程で熱や仕事が出入りするかを分けて読みましょう。

サイクル問題は図の形を覚えるだけでなく、各区間で「熱を受ける・捨てる」「仕事をする・受ける」を声に出して説明します。『かいせつ化学熱力学』は、エンタルピーとエントロピーを熱力学の基礎概念として扱っています。

2018年と2026年にはオットーサイクル、2020年と2024年にはカルノーサイクル、2022年と2026年には蒸気圧縮冷凍サイクルが主題として確認できました。これは次回の出題予測ではなく、同じ基礎概念が題材を変えて再登場することを示す学習上の材料です。

状態変化の基礎は熱力学第一法則と4つの状態変化、第二法則とサイクルはエントロピーとカルノーサイクルで詳しく確認できます。

流体と伝熱は条件を先に拾う

流体問題では、定常か、圧縮性を無視するか、損失を考えるかで使う関係が変わります。伝熱問題では、定常か非定常か、壁を通る伝導か、流体との対流か、放射を含むかを先に確認します。

条件文を読まずに公式を選ばないことが、計算問題の最初の対策です。熱交換器の具体的な学習は熱交換器・熱回収対策、燃焼計算は燃焼計算へ進んでください。

流体では、入口と出口の断面、密度、速度、圧力、高さ、損失の有無を図へ書き込みます。送風機やポンプがある場合は、流体へ加えたエネルギーと軸動力を区別します。設備の詳説はポンプの軸動力・効率も役立ちます。

伝熱では、熱伝導・対流・ふく射のどれを扱うかを先に決めます。複数の熱抵抗が直列に並ぶ場合、温度差をどの部分に対応させるかを図にします。3形態の違いは伝熱の3形態で復習できます。

公式を覚える前に作る「条件表」

表は横にスクロールできます →

問題文が「無視できる」とした項目は、公式を簡単にするための条件です。逆に条件が書かれていないのに、自分の都合でゼロにしないでください。

独自の短い演習

問1：定常流れの加熱器

一つの入口と一つの出口を持つ定常運転の加熱器で、流量は同じ、運動エネルギーと位置エネルギーの変化は無視できるとします。熱と軸仕事を整理するとき、最初にどの状態量の差を見るでしょうか。

答えと考え方を開く

入口と出口の比エンタルピー差を見ます。定常流れのエネルギー収支を立て、熱と軸仕事の符号は採用する定義に合わせます。数値を入れる前に、系の境界と正の向きを書くことが重要です。

問2：流体問題で式を選ぶ条件

管の断面積が変わる問題で、体積流量と平均流速の関係を使う前に確認することは何でしょうか。

答えと考え方を開く

定常か、入口と出口で質量流量が保存されるか、密度を一定とみなせるかを確認します。非圧縮性なら体積流量を用いた関係へ進めますが、気体で密度変化が無視できない場合は質量流量で考えます。

週の学習へ落とし込む

まとまった時間には公式問題を1題、隙間時間にはその問題で使った条件と単位だけを復習します。解答を写す時間と、自力で再現する時間を分けてください。

1. 1日目：解説を見ながら、基準・条件・最初の式を記録する。
2. 2日目：数値を隠し、使う公式と単位だけを再現する。
3. 4日目：同じ問題を白紙から解く。
4. 7日目：類題で条件が変わった箇所を説明する。

10分でできる復習

解き終えた問題は、答えを隠して「最初の一行」だけを再現します。基準、保存則、単位換算のどれから始めるかが書ければ、まとまった時間に解き直す入口になります。

参考資料

• 『かいせつ化学熱力学』第1章〜第3章
• 『流体力学（日本機械学会）』管路流れ・圧力損失の章
• 『伝熱工学（日本機械学会 JSMEテキスト）』伝導・対流・ふく射の章
