電験三種の理論で、直流回路の土台になる5つの論点をまとめた辞書です。オームの法則、合成抵抗、分圧と分流、抵抗率と温度係数、キルヒホッフの法則の順に確かめます。
理論の論点:直流回路①|直流回路②|静電気|磁気|電磁誘導|交流の基本
オームの法則 ── 電圧は電流と抵抗の積
1電流は、電圧に比例する
見る所電圧を2倍にしたとき、電流がどうなるか
抵抗が同じなら、電圧が2倍になると電流も2倍になります。電圧 V、抵抗 R、電流 I のうち2つが分かれば、残りの1つが決まります。
よくある誤り同じ導線に流れる電流は、両端の電圧に反比例する
正しくは電圧に比例する。反比例するのは、電圧が一定のときの抵抗と電流
この原理を使う過去問平成28年度 問8
2電圧が同じなら、抵抗が2倍で電流は半分
見る所抵抗を2倍にしたとき、電流がどうなるか
同じ電圧なら、抵抗が2倍になると電流は半分になります。抵抗は電流の流れにくさなので、大きいほど流れる電流が小さくなります。6 V で 10 Ω なら 0.6 A、20 Ω なら 0.3 A です。
3V と R を同じ倍にしても、電流は変わらない
見る所電圧と抵抗を両方2倍にしたとき、電流がどうなるか
電流は、電圧 V を抵抗 R で割った値(I=V/R)です。電圧も抵抗も2倍にすると、割った値は変わらないので、電流は同じです。3 V÷10 Ω も 6 V÷20 Ω も 0.3 A です。
4電圧は V=RI で求められる
見る所抵抗と電流を掛けると、電圧がいくつになるか
電流と抵抗が分かっているときは、V=RI で抵抗の両端の電圧を出します。10 Ω に 0.6 A が流れていれば 10×0.6=6 V、20 Ω に 0.3 A なら 20×0.3=6 V です。
V:電圧(抵抗の両端の電位差・電圧降下)〔V〕 R:抵抗〔Ω〕 I:電流〔A〕
この原理を使う過去問令和3年度 問6
5電流は、1秒に通る電荷の量
電流は、通った電荷 Q を、かかった時間 t で割って出します。3秒間に 1.5 C が通れば 1.5÷3=0.5 A、6 C が通れば 6÷3=2 A です。
I:電流〔A〕 Q:通過した電荷〔C〕 t:時間〔s〕
6電子は、電流と逆向きに動く
電流の向きは、正の電荷が動く向きと決めた約束です。金属の中で動くのは電子で、向きは電流と逆になります。
よくある誤り抵抗の中の電子は、電流と同じ向きに動く
正しくは電子は負の電荷なので、電流と逆向きに動く
7電流は、電位の高い所から低い所へ流れる

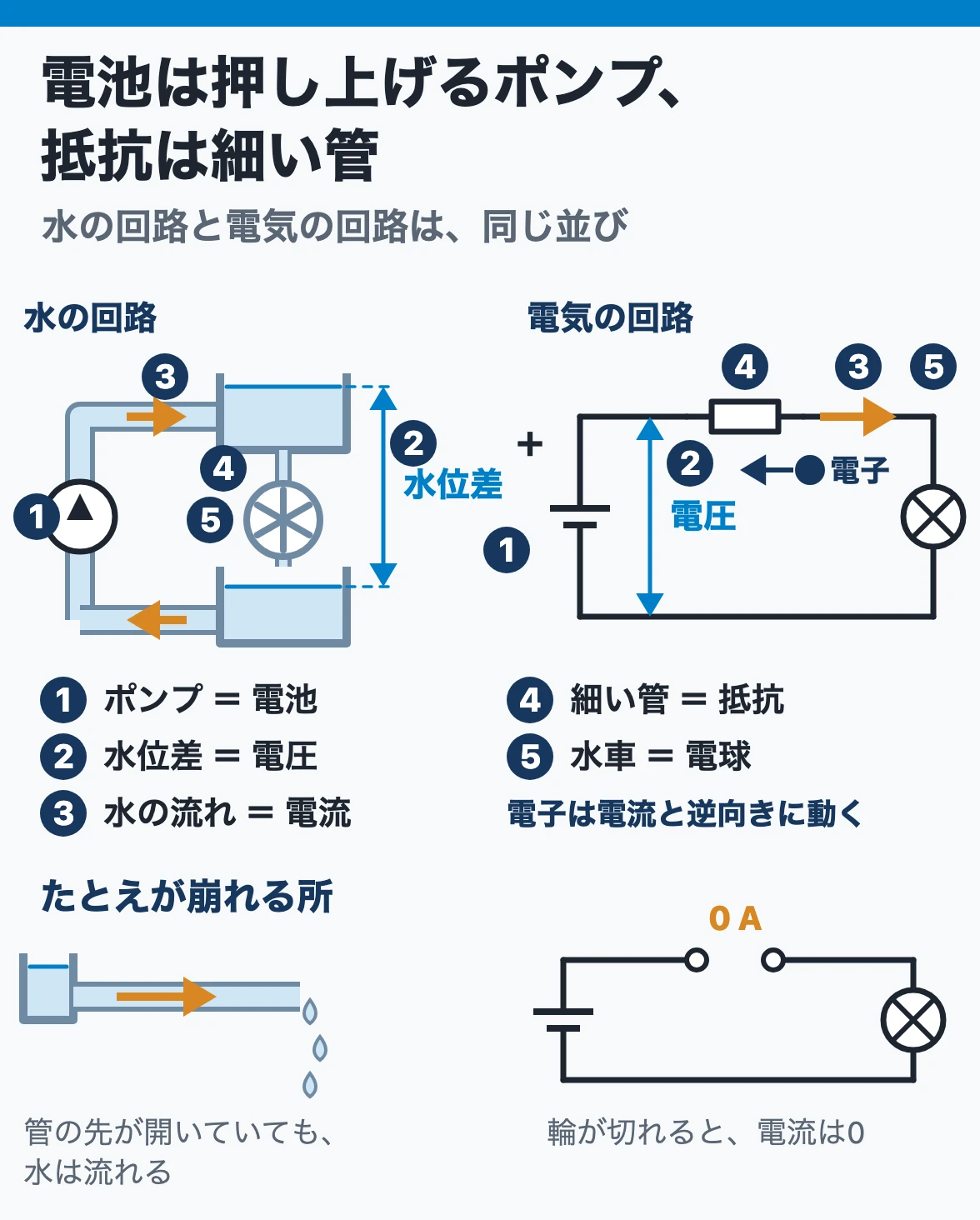

電流は、電位の高い所から低い所へ流れ、電位が同じ2点の間には流れません。水でたとえると、電圧は水位の差、電流は水の流れ、抵抗は細い管です。ただし水は管の先からこぼれても流れますが、電流は回路が一周つながらないと流れません。
8電池の端子電圧は、起電力より下がる
電池の中にも抵抗(内部抵抗)があり、電池から電流を取り出すと端子の電圧は起電力より下がります。抵抗を替えた2つの条件から起電力と内部抵抗を出す型は、テブナンの定理で扱います。
9定電流電源は、要る電圧が上限を超えると電流が下がる
定電流の電源でも、電流を保つのに要る電圧が上限を超えると、電圧は上限で一定になります。そのとき電流は、上限の電圧 Vmax を抵抗 R で割った値まで下がります。要る電圧は V=RI で出して、上限と比べます。
よくある誤り上限の電圧がある定電流の電源は、要る電圧が上限を超えても電流を保つ
正しくは電圧が上限で一定になり、電流は、上限の電圧 Vmax を抵抗 R で割った値に下がる
この原理を使う過去問令和3年度 問6
10電気の基本の法則は、言い方を並べて覚える
比例か反比例かの言い方を、取り違えやすい法則です。詳しくは、電力と最大電力、クーロンの法則と静電誘導、電磁誘導で扱います。
この原理を使う過去問平成28年度 問8
過去問ではこう問われる
合成抵抗 ── 直列は抵抗の和、並列は逆数の和
1直列は電流が共通で、抵抗は足し算
見る所2本目を直列につないだとき、合成抵抗がどうなるか
直列は1本の道なので電流が共通で、合成抵抗は各抵抗の和です。各抵抗を1つにまとめた値が合成抵抗です。全体にかかる電圧 E と電流 I から、抵抗の和は E/I と分かります。10 Ω・20 Ω・30 Ω を直列にすると、10+20+30=60 Ω です。
R0:合成抵抗〔Ω〕 R1:1つ目の抵抗〔Ω〕 R2:2つ目の抵抗〔Ω〕 Rn:n つ目の抵抗〔Ω〕
この原理を使う過去問令和7年度上期 問7令和6年度下期 問7令和5年度下期 問7令和4年度上期 問5平成30年度 問6平成29年度 問5
2並列は電圧が共通で、流れやすさを足す
見る所もう1本を並列につないだとき、流れやすさ(0.1)がどう変わるか
並列は電圧が共通で、流れやすさ(抵抗の逆数)を足します。流れやすさの和の逆数が合成抵抗です。10 Ω・20 Ω・20 Ω を並列にすると、0.1+0.05+0.05=0.2 なので、合成抵抗は 1÷0.2=5 Ω です。
触る所直列と並列の合成抵抗と電流を確かめる
R0:合成抵抗〔Ω〕 R1:1つ目の抵抗〔Ω〕 R2:2つ目の抵抗〔Ω〕 R3:3つ目の抵抗〔Ω〕
よくある誤り並列2本の合成抵抗の値は、2つの抵抗の逆数の和
正しくは逆数の和は、合成抵抗の逆数(1/R0)。合成抵抗の値は、その逆数をとって求める
この原理を使う過去問令和8年度上期 問7
3並列の全電流は、枝の電流の和
並列では、全電流は各枝の電流の和です。各枝の電圧は同じなので、枝の電流は抵抗に反比例して分かれ、抵抗が小さい枝ほど多く流れます。10 V に 10 Ω が2本なら、各枝 1 A で全電流は 2 A です。
I:全電流〔A〕 I1・I2:各枝の電流〔A〕 V:並列部にかかる電圧〔V〕 R1・R2:各枝の抵抗〔Ω〕
この原理を使う過去問令和8年度上期 問7令和4年度上期 問5平成28年度 問6
4並列を足すと、合成抵抗が下がり電流が増える
見る所2本目を並列に足したとき、電流の棒がどうなるか
並列に抵抗を足すと、通り道が増えて合成抵抗が下がり、電流が増えます。電源電圧が一定なら、電流は合成抵抗に反比例します。10 V に 10 Ω を1本つなぐと 1 A、もう1本を並列にすると 5 Ω になって 2 A です。スイッチを閉じて抵抗が並列に加わるときも同じで、合成抵抗が半分になれば電流は2倍です。
この原理を使う過去問令和7年度上期 問7令和4年度上期 問5
52本の並列は積÷和で、元より小さい
見る所小さい抵抗を並列にしたとき、合成抵抗が元のどれと比べてどうなるか
並列2本の合成抵抗は、積÷和で求めます。結果は、並べたどの抵抗よりも小さくなります。同じ値なら半分です。直列の抵抗がつくときは、並列部分を先に1つにまとめてから、直列の和に加えます。並列部分の値 Rp と相手の R が分かれば、未知の Rx は 1/Rx=1/Rp−1/R で求めます。12 Ω と 4 Ω なら 12×4÷16=3 Ω で、逆に 12 Ω との並列が 3 Ω なら 1/Rx=1/3−1/12 から Rx=4 Ω です。
R0:合成抵抗〔Ω〕 R1:1つ目の抵抗〔Ω〕 R2:2つ目の抵抗〔Ω〕(2本のときだけ使える)
よくある誤り直列の 3 Ω に「6 Ω と Rx の並列」をつないだ全体が 5 Ω のとき、並列部分を 5 Ω として Rx を求める
正しくは並列部分は、全体から直列の 3 Ω を引いた 2 Ω。6 Ω との積÷和が 2 Ω になるのは Rx が 3 Ω のとき
この原理を使う過去問令和7年度上期 問7令和6年度下期 問7令和5年度下期 問7令和4年度上期 問5平成29年度 問5平成28年度 問6
6はしご形は、遠い端から畳む
はしご形の回路は、電源から遠い端から直列と並列を順にまとめます。直列は和、並列は積÷和でまとめます。畳み終えたら、全電流から電源に近い段へ戻り、遠い端へ向かって順にたどります。並列部の電圧は、その並列部に流れ込む電流(いちばん手前なら全電流、奥の段なら手前の枝の電流)にその合成抵抗をかけて求め、枝の電流はその電圧を枝の抵抗で割って求めます。枝の抵抗は、その枝の直列・並列をまとめた値です。
この原理を使う過去問平成28年度 問6
7同電位の点の間の抵抗には電流が流れない

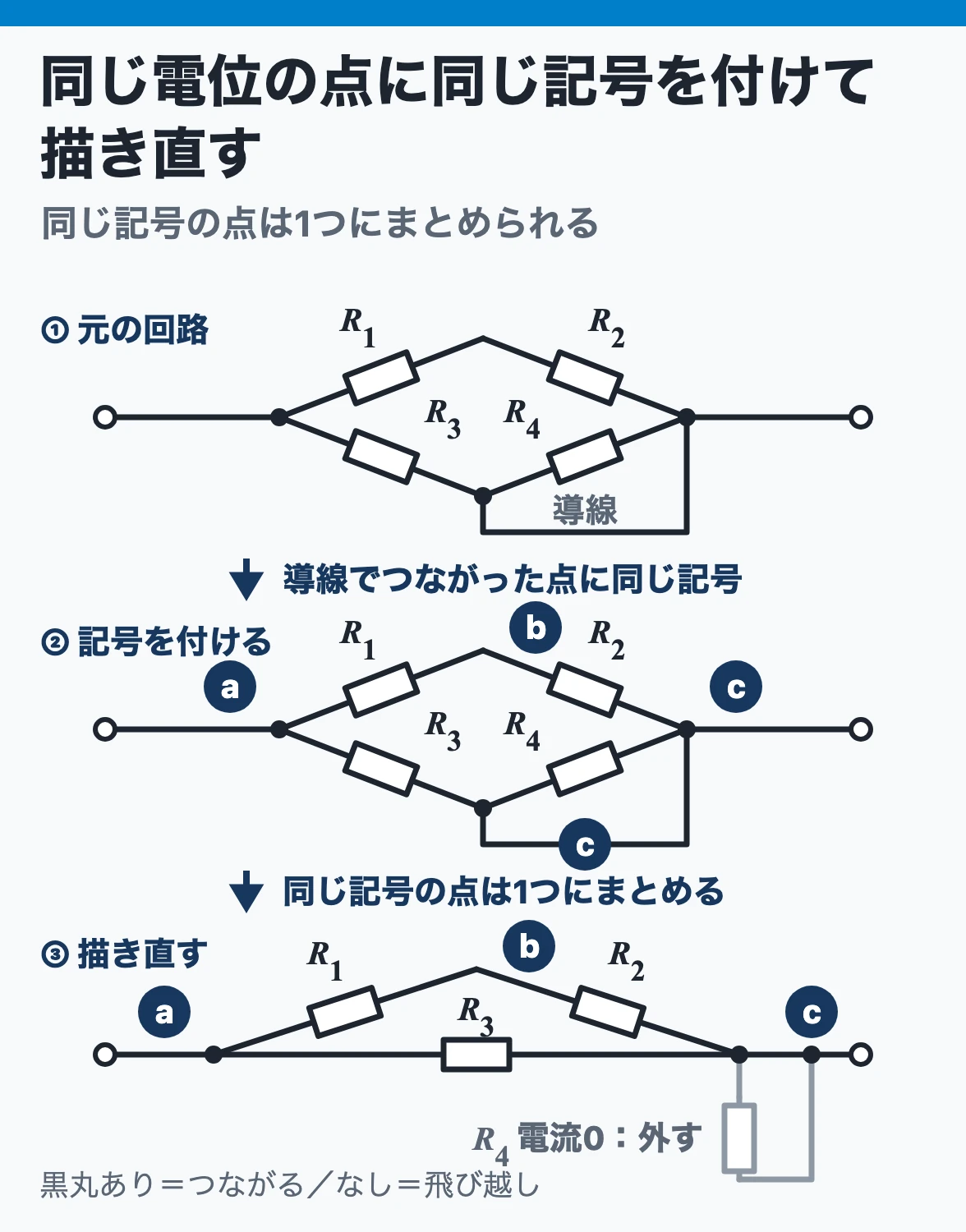

導線で結ばれた点は同じ電位で、その間の抵抗には電流が流れません。複雑な回路は、導線でつながった点に同じ記号を付けて描き直します。線が交わる所に黒丸が無ければ、つながっていません。向かい合う抵抗の積が等しいブリッジも、橋に電流が流れません(ブリッジの平衡で扱います)。
よくある誤り両端が導線で同じ点につながった抵抗にも、電流が流れる
正しくは電位の差が無いので流れない。外して考える
この原理を使う過去問平成29年度 問5
8短絡された抵抗は無く、電流計は導線扱い
スイッチや導線でまたいだ抵抗は短絡されていて、無いものとして考えます。電流は抵抗を通らず、導線を通ります。電流計は電流を測る所に直列に入れます。内部抵抗を無視してよい問題では導線と同じに扱い、電流計の両端には電圧がかからず、回路の抵抗の値も変わりません。
この原理を使う過去問令和5年度下期 問7
9電源と直列の抵抗があると、並列部の電圧は下がる
電源と直列に配線などの抵抗があると、並列に足したとき、並列部にかかる電圧は足す前より下がります。全電流が増えて、直列の抵抗の電圧降下が増えるからです。並列部の電圧は、全電流に並列部の合成抵抗をかけて求めます。
よくある誤り電源に並列の抵抗を足しても、もとの抵抗にかかる電圧は変わらない
正しくは電源と直列の抵抗(配線など)があると、全電流が増えて電圧降下が増える。並列の部分にかかる電圧は、足す前より下がる
この原理を使う過去問令和4年度上期 問5
過去問ではこう問われる
| 回・問 | 問われること | 使う原理 |
|---|---|---|
| 令和8年度上期 問7 | 並列回路の全電流から、一方の抵抗の値を求める式の選択 | 2 3 |
| 令和7年度上期 問7 | スイッチを閉じて電流が増えた比から、並列に加えた抵抗の値 | 1 4 5 |
| 令和6年度下期 問7 | 直列と並列を組み合わせた回路の合成抵抗から、未知の抵抗の値 | 1 5 |
| 令和5年度下期 問7 | スイッチの3つの状態の電流計の読みから、未知の抵抗の値 | 1 5 8 |
| 令和4年度上期 問5 | 抵抗を並列に足したあとに、追加した抵抗を流れる電流 | 1 3 4 5 9 |
| 平成30年度 問6 | 直列の実験3組の電流から、抵抗の1つの値 | 1 ほかの論点:準備編 数学の道具 |
| 平成29年度 問5 | 同電位の抵抗を含む回路で、ある抵抗を流れる電流 | 1 5 7 |
| 平成28年度 問6 | はしご形の直並列回路での、2つの電流の比 | 3 5 6 |
分圧と分流 ── 電圧は抵抗の比、電流は逆比で分かれる
1直列では、どの抵抗にも同じ電流が流れる
見る所どの抵抗にも流れる電流の大きさ
直列は1本の道なので、どの抵抗にも同じ大きさの電流が流れます。12 V の電源に 4 Ω と 2 Ω をつなぐと、電流は 12÷6=2 A で、どちらの抵抗も 2 A です。分かれ道がないので、途中で電流は増えも減りもしません。
この原理を使う過去問令和5年度下期 問5令和元年度 問5令和元年度 問6
2直列では、電圧が抵抗の比で分かれる
見る所2つの電圧の比が、抵抗の比とどう対応するか

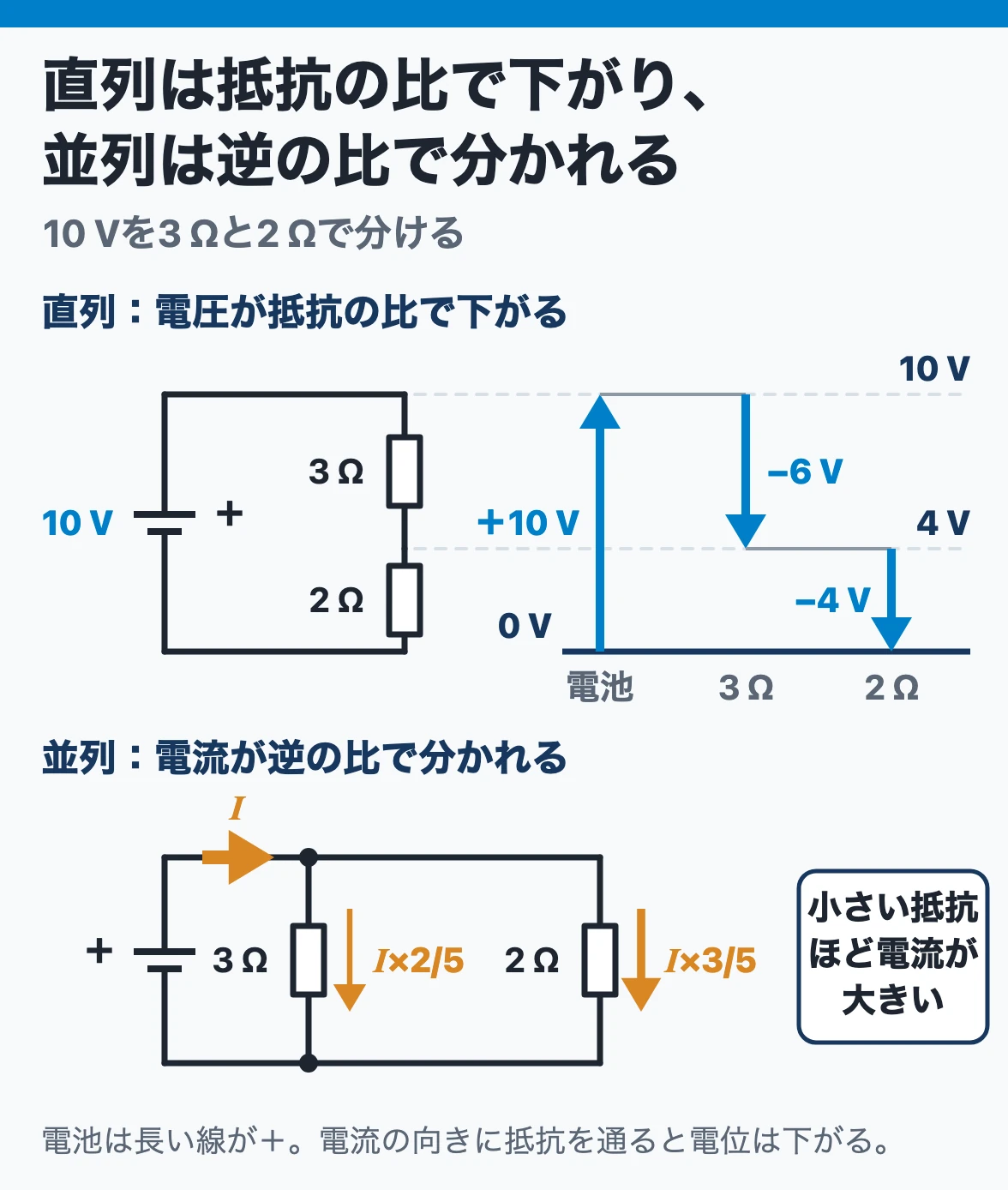

直列では、電源電圧が各抵抗の電圧降下に分かれ、その比は抵抗の比に等しくなります。抵抗が 1 対 3 なら電圧も 1 対 3 です。この電圧の分け方を分圧といいます。電圧降下を足すと電源電圧に戻ります。
V1:R₁ にかかる電圧(電圧降下)〔V〕 V0:全体の電圧(電源電圧)〔V〕 R1:1つ目の抵抗〔Ω〕 R2:2つ目の抵抗〔Ω〕
12 V の電源に 1 Ω と 3 Ω を直列につなぐと、1 Ω にかかる電圧は 12×1÷(1+3)=3 V です(3 Ω には 9 V)。電圧降下は V=IR(I は電流、R は抵抗)でも出せ、電流は 12÷4=3 A なので、3 Ω では 3×3=9 V です。
この原理を使う過去問令和7年度上期 問6令和5年度下期 問5令和元年度 問6
3大きい抵抗ほど、大きい電圧がかかる
見る所片方の抵抗を大きくしたとき、2つの電圧がどう変わるか
直列では、抵抗が大きいほど電圧降下も大きくなります。電源 12 V のまま、3 Ω と 3 Ω の直列(どちらも 6 V)の片方を 6 Ω に替えると、3 Ω は 4 V に下がり、6 Ω は 8 V で 3 Ω の2倍です。電流は共通なので、電圧の大小は抵抗の大小で決まります。
4並列では、どの枝にも同じ電圧がかかる
並列の枝には、どれも同じ電圧がかかります。枝の電流は、その電圧を枝の抵抗で割って出します。分かれる前の全電流は、枝の電流の和に等しくなります。
よくある誤り枝に分かれる前の全電流が、そのまま並列の1本の枝の電流になると考える
正しくは枝の電流は、並列部分の電圧をその枝の抵抗で割って出す
この原理を使う過去問令和5年度下期 問5令和元年度 問5令和元年度 問6
5並列では、電流が抵抗の逆の比で分かれる
見る所抵抗が小さい枝と大きい枝で、電流の大きさがどう違うか
抵抗が大きい枝ほど電流は小さく、電流の比は抵抗の逆の比になります。並列の枝には同じ電圧がかかるので、抵抗が 1 対 2 の枝なら電流は 2 対 1 です。この電流の分け方を分流といいます。分流の式で、分子に来るのは相手の抵抗です。
I1:R₁ を流れる枝の電流〔A〕 I0:分かれる前の電流〔A〕 R1:1つ目の抵抗〔Ω〕 R2:2つ目の抵抗〔Ω〕
6 A が 2 Ω と 4 Ω の枝に分かれるとき、2 Ω の枝を流れる電流は 6×4÷(2+4)=4 A です(4 Ω の枝は 2 A)。
よくある誤り並列の枝で、電流が半分の枝は抵抗も半分
正しくは抵抗は逆の比になるので、電流が半分の枝は抵抗が2倍
この原理を使う過去問令和7年度下期 問7
6並列を足すと、並列部分の電圧が下がる
電源の電圧が変わらなければ、直列の2つの抵抗の一方に並列に抵抗を足すと、その部分の合成抵抗が小さくなり、電圧は下がります(足す抵抗の値によらない)。図は、同じ R を2本直列にした 10 V の回路で、下の R に同じ R を並列に足した例です。そのぶん、直列のもう一方の抵抗にかかる電圧が増えます。足したあとの電圧が分かれば、分圧の比から抵抗の値を逆に求められます。並列部分は合成抵抗に置き換えて、分圧の式に入れます。
この原理を使う過去問令和7年度上期 問6
7電位は基準点から測り、2点の差が電圧
電位は、基準点(0 V)から測った電気の高さです。電源を通ると上がり、抵抗を通ると電流の向きに下がります(電圧降下)。2点間の電圧は、基準点を1つ決めて2点の電位を別々に出し、引き算します。
よくある誤りP点の電位が 40 V なら、P-Q間の電圧も 40 V
正しくはP-Q間の電圧は、P点の電位からQ点の電位を引いた値。Q点が 15 V なら 25 V
この原理を使う過去問令和元年度 問5
8抵抗の電力は、その抵抗の電圧と電流の積
抵抗で消費される電力は、その抵抗にかかる電圧と、その抵抗に流れる電流の積です。電源の電圧や全電流は使いません。オームの法則を使うと、I²R や V²/R の形でも表せます。
この原理を使う過去問令和5年度下期 問5令和元年度 問6
9電流計は直列に入れ、電圧を下げない
電流計は、測りたい電流が通る場所に直列に入れる計器です。理想の電流計は抵抗が 0 なので、内部抵抗を無視できるなら、電流計の所で電圧は下がらず、回路の電圧の計算に影響しません。
この原理を使う過去問令和5年度下期 問5令和元年度 問6
10短絡は無視し、平衡ブリッジは中央を外す
分圧・分流を使う前に、回路を簡単にします。短絡された抵抗には電流が流れず、電圧もかからないので、無いものとして扱います。ブリッジが平衡していれば、中央の抵抗を外してから分圧・分流で解けます(ブリッジの平衡)。
この原理を使う過去問令和7年度上期 問6
過去問ではこう問われる
抵抗率と温度係数 ── 長く細いほど、金属は熱いほど抵抗が大きい
1抵抗は、長さに比例し、断面積に反比例する
見る所線の長さを2倍に伸ばしたとき、抵抗と電流がどう変わるか
電線の抵抗は、長さに比例し、断面積に反比例します。ρ(ロー)は材料ごとの流れにくさを表す抵抗率です。抵抗率は材料ごとに大きく違い、同じ材料でも温度や純度で少し変わるので、問題が与える値を使います。
R:導体の抵抗〔Ω〕 ρ:抵抗率〔Ω·m〕 ℓ:導体の長さ〔m〕 A:導体の断面積〔m²〕
長さ 500 m、断面積 10 mm²(10×10⁻⁶ m²)の標準軟銅線は、ρ=1.72×10⁻⁸ Ω·m なら 1.72×10⁻⁸×500÷(10×10⁻⁶)=0.86 Ω です。
この原理を使う過去問令和2年度 問5
2断面積が2倍なら、抵抗は半分
見る所線を2倍に太くしたとき、抵抗と電流がどう変わるか
断面積を2倍に太くすると、抵抗は半分になります。電流の通り道が広くなり、流れやすくなるためです。長さ2倍なら抵抗2倍、断面積2倍なら抵抗半分と、倍率で考えると計算が短くなります。
この原理を使う過去問令和2年度 問5
3抵抗は、抵抗率と断面積の両方で決まる
長さが同じでも、抵抗は抵抗率だけでは決まりません。抵抗率が大きい材料でも、太ければ抵抗は小さくなります。電線どうしを比べるときは、材料ごとの値を R=ρℓ/A に入れて数値で比べます。
よくある誤り長さが同じなら、断面積が違っても、抵抗率がいちばん大きい材料の電線が、いちばん抵抗が大きい
正しくは抵抗は抵抗率だけでなく断面積でも決まる。細い電線は、抵抗率が小さくても抵抗が大きくなる
この原理を使う過去問令和2年度 問5
4抵抗率は、1 m角の導体の抵抗の値
抵抗率は、断面積 1 m²・長さ 1 m の導体が持つ抵抗の値です。抵抗に断面積を掛けて長さで割った量なので、単位は Ω·m です。導電率は抵抗率の逆数で、電気の通しやすさを表します。
σ:導電率〔S/m〕 ρ:抵抗率〔Ω·m〕
抵抗率が 1.72×10⁻⁸ Ω·m なら、導電率は 1÷(1.72×10⁻⁸)≒5.81×10⁷ S/m です。
5長さはm、断面積はm²にそろえる
抵抗率〔Ω·m〕と組み合わせるときは、長さをメートル、断面積を平方メートルに直してから式に入れます。1 km は 1000 m、1 mm² は 0.000001 m² です。単位をそろえずに入れると、桁がずれます。
この原理を使う過去問令和2年度 問5
6電圧が同じなら、電流は抵抗の逆数倍
見る所抵抗が増えたとき、電流がどれだけ減るか
電圧が同じなら、電流は抵抗の逆数の倍率で変わります。抵抗が増えると電流は減りますが、増えた割合と減った割合は同じではありません。たとえば抵抗が 2.5 倍なら、電流は 1÷2.5=0.4 倍で、減るのは 60 % です。
よくある誤り抵抗が増えた割合と同じだけ、電流が減る
正しくは電流は抵抗の逆数の倍率になる。減る割合は、1 からその倍率を引いた値
この原理を使う過去問令和5年度上期 問7
7金属は、温度が上がると抵抗が増える
見る所温度を上げたとき、原子の揺れと電流がどう変わるか
金属は、温度が上がると抵抗が増えます。温度が高いと原子の揺れが大きくなり、通り抜ける電子の邪魔になるからです。工場・現場では、白金線のこの性質を使った温度計(測温抵抗体)で、配管や機器の温度を測ります。
8温度係数は、1 ℃あたりに増える割合

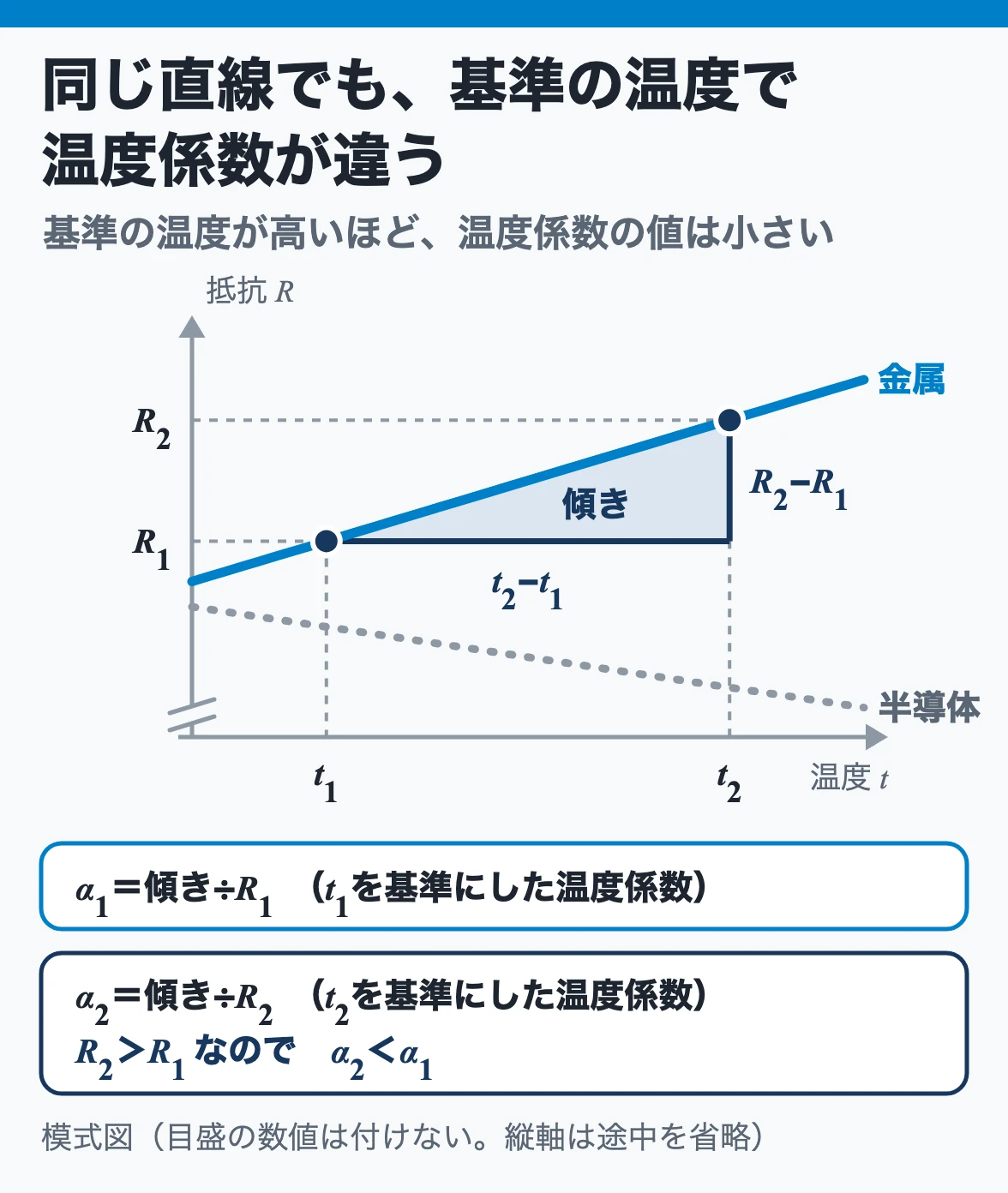

抵抗温度係数は、温度が1 ℃上がるごとに抵抗が増える割合です。温度と抵抗の直線の傾きを、基準の温度の抵抗で割った値で、基準が違えば値も違います。式に入れるのは、基準の温度のときの値です。
R2:t₂[℃]のときの抵抗〔Ω〕 R1:基準温度 t₁[℃]のときの抵抗〔Ω〕 α1:t₁[℃]のときの抵抗温度係数〔℃⁻¹〕 t1:基準の温度〔℃〕 t2:抵抗を求める温度〔℃〕
20 ℃で 100 Ω、抵抗温度係数 0.004 ℃⁻¹ の銅線は、70 ℃では 100×{1+0.004×(70−20)}=120 Ω になります。
この原理を使う過去問令和5年度上期 問7令和4年度下期 問7
91 ℃上がると、抵抗は(1+α)倍になる
基準の温度から 1 ℃だけ上がると、抵抗は基準の抵抗の(1+α)倍になります。α=0 の抵抗は、温度が変わっても変わりません。変化率は、(変化後の抵抗−変化前の抵抗)を変化前の抵抗で割って出します。
この原理を使う過去問令和4年度下期 問7
10並列の片方だけ増えると、変化は薄まる
並列の片方だけ温度で抵抗が増えると、合成抵抗の変化率は、増えた抵抗の変化率より小さくなります。変わらないもう片方の分だけ、変化が薄まるためです。
変化率:1 ℃上げたときの合成抵抗の変化率(増えた分÷変化前) R1:温度で変わる側の抵抗〔Ω〕(基準の温度のとき) R2:温度で変わらない側の抵抗〔Ω〕 α1:R₁ の抵抗温度係数〔℃⁻¹〕
分子は温度で変わらない側の R₂、分母の α₁ の項は変わる側の R₁ です。R₁=R₂=10 Ω、α₁=0.004 ℃⁻¹ なら 0.004×10÷(10+10+0.04)≒0.002(約 0.2 %)で、R₁ の 0.4 % より小さくなります。
この原理を使う過去問令和4年度下期 問7
過去問ではこう問われる
キルヒホッフの法則 ── 入る電流=出る電流、一周すれば電位は元に戻る
1入る電流の和は、出る電流の和に等しい
見る所点につながる枝のうち、入る電流と出る電流がどう釣り合うか
ある点に入る電流の和は、出る電流の和に等しい。これが第一法則(電流則)です。3本以上の導線がつながる点を節点といいます。電流は節点にたまらないので、入った分だけ出ます。
I1:流れ込む電流(1本目)〔A〕 I2:流れ込む電流(2本目)〔A〕 I3:流れ出る電流〔A〕
3 A と 2 A が流れ込む点からは、3+2=5 A が流れ出ます。
この原理を使う過去問令和7年度下期 問16(a)令和7年度下期 問16(b)令和6年度下期 問6
2一周すれば、電位は元に戻る
見る所出発した点に戻るまでに、電位が上がる所と下がる所がどこか

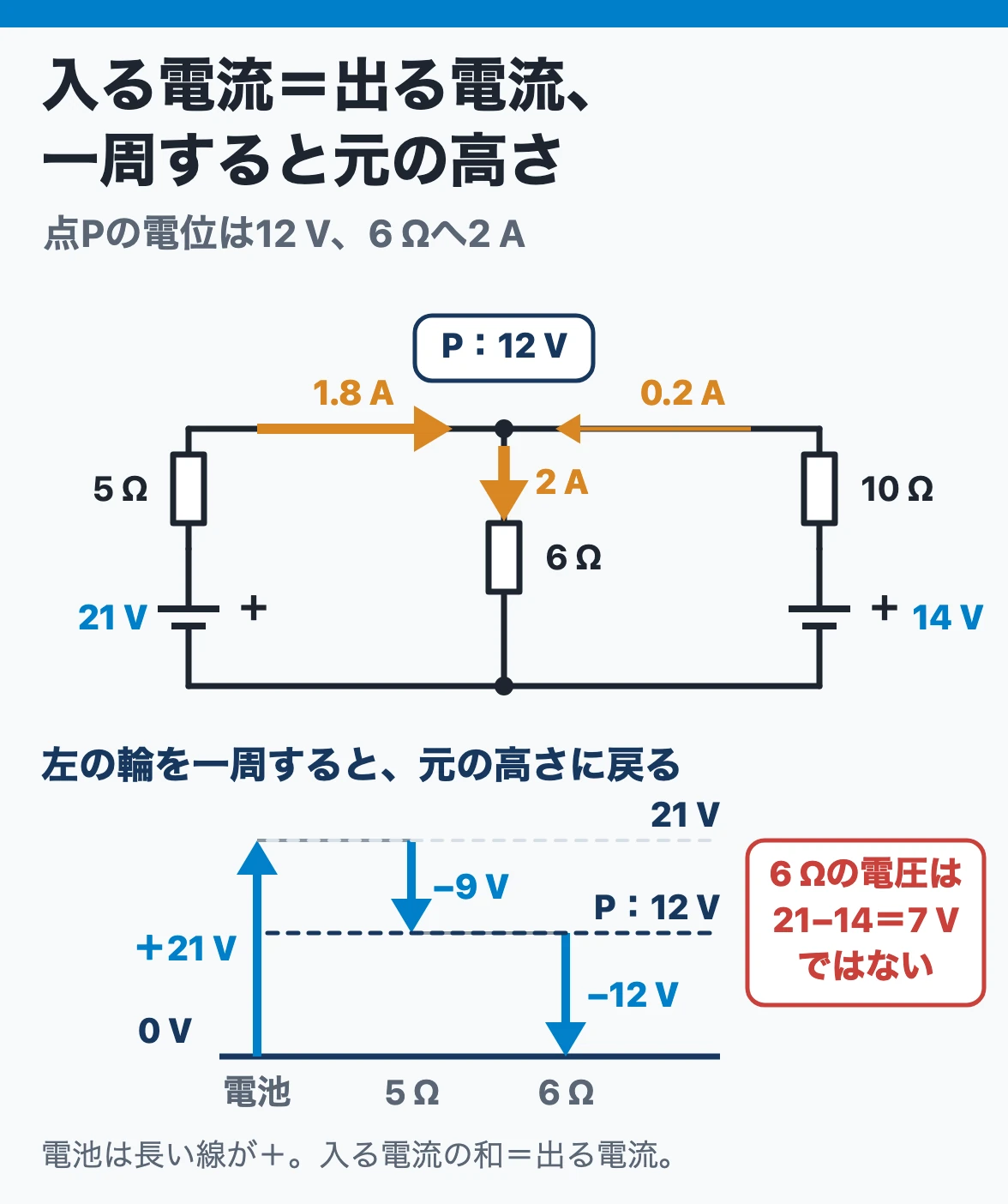

閉じた道を一周すると、上がった電位の和と下がった電位の和は等しくなります。これが第二法則です。電池を−から+へ通ると上がり、抵抗を電流の向きに通ると下がります。電流が抵抗ごとに違うときは、抵抗ごとの電圧降下を足し、道ごとに式を1本立てます。
E1:起電力(1つ目の電源)〔V〕 E2:起電力(2つ目の電源)〔V〕 R1:1つ目の抵抗〔Ω〕 R2:2つ目の抵抗〔Ω〕 I:閉じた道を流れる電流〔A〕
10 V と 5 V の電源が同じ向きで、抵抗が 2 Ω と 3 Ω なら、10+5=(2+3)×I より I=3 A です。10 V の電源と 2 Ω(電流 I₁)、3 Ω(電流 I₃)の道で、I₁・I₃ とも一周する向きなら 10=2I₁+3I₃ で、逆向きの電流の項は引きます。
よくある誤り電源が2つの回路で、片方の電源だけで電流が決まると考える
正しくは両方の電源を、向きも含めて式に入れる
この原理を使う過去問令和6年度下期 問6
3電源の向きと、電流の符号を先に決める
電池の記号は、長い線の側が+です。+と−を逆に読むと、電位の上がり下がりが逆になり、別の値になります。1つの閉じた道に電池が逆向きに2つあるときは、起電力を引き算にします。
電流の向きは先に決めます。求めた電流が負なら、決めた向きと逆に流れています。例:12 V と 4 V が逆向きで、抵抗が合計 4 Ω なら、(12−4)/4=2 A です。
この原理を使う過去問令和6年度下期 問6
4枝の電流は、両端の電位の差から出す
電池と抵抗が直列につながる枝の電流は、電池と抵抗の間の点の電位 E と節点の電位 V の差を、枝の抵抗で割って出します。電池の反対側の端が 0 V のとき、+が抵抗の側なら E は起電力だけ高く(E=+起電力)、−が抵抗の側なら起電力だけ低く(E=−起電力)なります。電流を節点から電池の側へ取るなら、I=(V−E)/R です。
I:枝の電流〔A〕(E の点から節点へ向かう向きを正) E:電池と抵抗の間の点の電位(電池の反対側の端が 0 V のとき)〔V〕 V:節点の電位〔V〕 R:枝の抵抗〔Ω〕
E=24 V、節点が 8 V、抵抗が 4 Ω なら、I=(24−8)/4=4 A です。電池が逆向きで E=−5 V、節点が −9 V、抵抗が 2 Ω なら、I=(−5−(−9))/2=2 A です。
よくある誤り共通の抵抗には、2つの枝の電流の差がいつも流れる
正しくは同じ向きに通るときは合計が流れる。差になるのは向きが逆の電流どうし
この原理を使う過去問令和7年度下期 問16(b)令和6年度上期 問6令和5年度下期 問6令和5年度上期 問5
5並列の枝は、上の点の電位を1つ置く
見る所並列部の抵抗の電圧が、電池の電圧の差と同じかどうか
並列の枝が2点の間に並ぶ回路は、上の点の電位を1つ置けば、第一法則の式1本で解けます。並列の枝は、2点の間の電圧が同じです。下の線を 0 V とし、各枝の電流を、電位の差を抵抗で割って表し、入る電流と出る電流が等しいと置きます。
触る所電池と抵抗のつまみで、P の電位と各枝の電流を確かめる
8 V・1 Ω の枝と 2 V・1 Ω の枝(どちらも電池の+が上の点の側)と 2 Ω が並列なら、(8−V)/1+(2−V)/1=V/2 より V=4 V です。電池の差の 6 V とは別の値で、2 V の枝の電流は −2 A(決めた向きと逆)です。
よくある誤り並列部の抵抗の電圧は、電源電圧の差になる
正しくは電池と直列の抵抗でも電圧が下がる。節点の電位を置いて解く
この原理を使う過去問令和7年度下期 問16(a)令和6年度上期 問6令和5年度下期 問6
6節点が2つなら、式を2本立てて連立する
電位が2つ分からないときは、節点ごとに入る電流と出る電流が等しい式を立て、連立して解きます。基準の線を 0 V とし、節点の電位に文字を置きます。節点の間の抵抗の電流は、両端の電位の差を抵抗で割って出します。
I:節点1から節点2へ流れる電流〔A〕 V1:節点1の電位〔V〕 V2:節点2の電位〔V〕 R:2つの節点の間の抵抗〔Ω〕
12 V の電源から 1 Ω を通って節点1、4 V の電源から 1 Ω を通って節点2(どちらも+が節点の側)、節点の間に 1 Ω、各節点と基準の間に 1 Ω なら、節点1は (12−V₁)/1=V₁/1+(V₁−V₂)/1、節点2は (4−V₂)/1+(V₁−V₂)/1=V₂/1 の2本で、V₁=5 V、V₂=3 V です。
この原理を使う過去問令和7年度下期 問16(b)令和5年度上期 問5
7橋は、向かい合う辺の積が等しければ電流 0
四辺に抵抗が並ぶひし形の中央(b と c の間)に抵抗が渡る回路で、a と d の間に電源をつなぐとき、向かい合う辺の抵抗の積が等しければ、橋に電流が流れません。橋を外して解けます。積が等しくないときは、橋の両端の節点の電位を置き、前のカードの連立の形で解きます。
R1〜R4:ひし形の四辺の抵抗〔Ω〕(R1 と R4、R2 と R3 が向かい合う辺) R5:橋の抵抗〔Ω〕
R₁=10、R₂=20、R₃=30、R₄=60 Ω なら、10×60=20×30 で、橋には電流が流れません。
この原理を使う過去問令和7年度下期 問16(b)
過去問ではこう問われる
| 回・問 | 問われること | 使う原理 |
|---|---|---|
| 令和7年度下期 問16(a) | 並列の枝に流れる電流の和から、共通の電圧と抵抗の値を求める | 1 5 |
| 令和7年度下期 問16(b) | 抵抗の接続位置を変えたブリッジで、全体の電流を求める | 1 4 6 7 |
| 令和6年度下期 問6 | 電源2つ・抵抗3つの回路で、各枝の電流の値と向きの組を求める | 1 2 3 ほかの論点:準備編 数学の道具 |
| 令和6年度上期 問6 | 電池つきの枝が3本並ぶ回路で、電流が分かっている抵抗の値を求める | 4 5 |
| 令和5年度下期 問6 | 電池つきの2本の枝と抵抗が並列の回路で、その抵抗の端子電圧を求める | 4 5 |
| 令和5年度上期 問5 | 2つの電源が橋の抵抗でつながる回路で、橋の抵抗の消費電力を求める | 4 6 ほかの論点:分圧と分流 |
まとめ
電圧は抵抗と電流の積で、直列は抵抗を、並列は流れやすさを足します。
電圧は直列で抵抗の比に、電流は並列で抵抗の逆の比に分かれます。
抵抗は長さに比例して断面積に反比例し、回路は節点の電流と一周の電位で式を立てます。
