スチームエジェクタ｜動く部品のない真空源、多段化とコンデンサーの役割

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

スチームエジェクタ（蒸気エジェクタ、蒸気エゼクター）は、高圧の駆動蒸気をノズルから高速で噴射し、その運動量でプロセスガスを吸い込んで圧縮・排出する真空発生装置です。

内部に回転翼やピストンがなく、凝縮性蒸気、腐食性ガス、ミストや微粒子を含む系にも適用しやすいため、減圧蒸留、蒸発、乾燥、脱気などで使われます。

ただし、動く部品がないからといって、運転が蒸気弁の開閉だけで済むわけではありません。エジェクタの性能は、駆動蒸気、吸込ガス負荷、コンデンサーの冷却水、段間圧力、吐出背圧、空気漏れに左右されます。

この記事では、現場オペレーターと化学メーカーのエンジニア向けに、単段エジェクタの作動、多段化とコンデンサーの役割、始動・停止、真空低下時の切り分けを整理します。

1. スチームエジェクタは蒸気の運動量で気体を運ぶ

スチームエジェクタは、機械的に容積を変える真空ポンプとは作動が異なります。高圧の駆動蒸気をノズルで膨張させて高速噴流を作り、その噴流に吸込ガスを引き込みます。

駆動蒸気と吸込ガスが混合した流れは、ディフューザーを通って減速し、吐出できる圧力まで回復します。つまり、駆動蒸気が持つ圧力エネルギーを利用して、吸込ガスを低圧側から高圧側へ運びます。

主な特徴は次のとおりです。

「可動部がない」は、エジェクタ本体の構造を示す言葉です。真空設備全体が無保守になるという意味ではありません。

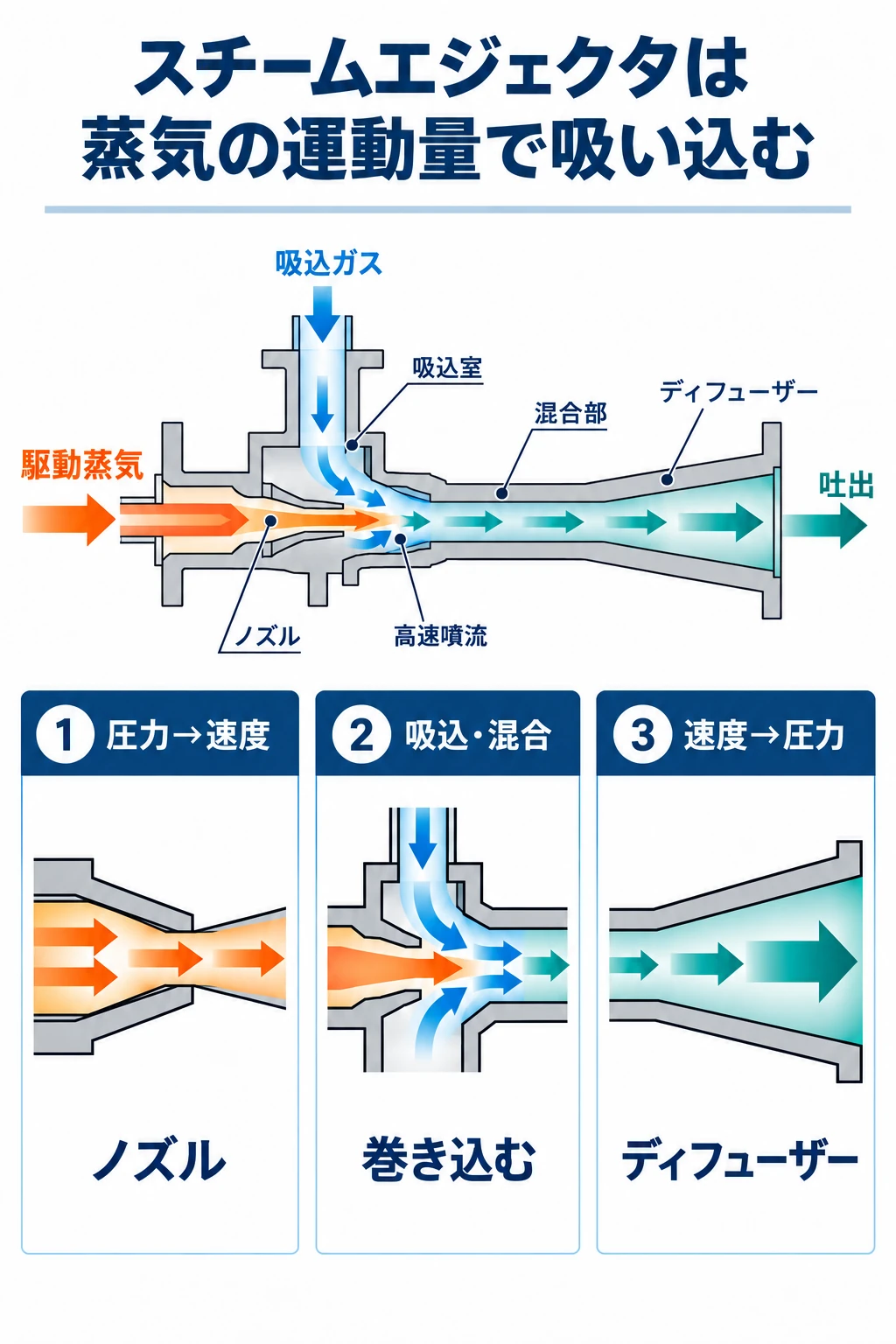

2. 単段エジェクタの構造と作動

単段エジェクタは、主に次の部分で構成されます。

1. 駆動蒸気入口
2. 蒸気ノズル
3. 吸込室
4. 混合部
5. ディフューザー
6. 吐出口

駆動蒸気はノズル内で膨張し、圧力が低下すると同時に速度が上がります。ノズル出口の高速噴流が周囲のガスを巻き込み、吸込室の圧力を下げます。

巻き込まれた吸込ガスは、駆動蒸気と混合してディフューザーへ進みます。ディフューザーの末広部で流れが減速し、速度エネルギーの一部が圧力へ変わることで、下流の圧力に対して吐出できるようになります。

ノズルは「駆動蒸気の圧力を速度へ変えて高速噴流を作る部品」、ディフューザーは「混合流を減速して圧力を回復する部品」と捉えると流れを理解しやすくなります。

エジェクタには、所定の吸込性能を維持できる吐出圧力の上限があります。吐出配管の抵抗、後段エジェクタの性能低下、コンデンサー圧力の上昇などで背圧が高くなると、流れが不安定になり、吸込圧力が上がることがあります。

吸込圧力だけを見ず、段間圧力と最終吐出圧力を同時に確認してください。

3. 多段化と中間コンデンサーの役割

単段で得られる圧縮比には限界があります。より低い吸込圧力から大気側まで排出する場合は、複数のエジェクタへ圧縮を分担させます。

二段系では、第1段エジェクタが真空設備からガスを吸い込み、中間圧力まで圧縮します。その吐出には、プロセスから来た凝縮性蒸気に加えて、第1段で使った駆動蒸気が含まれます。

これをすべて第2段へ送ると、第2段が処理する体積・質量負荷が大きくなります。そこで段間に中間コンデンサーを置き、駆動蒸気と凝縮性蒸気の多くを液化して除きます。第2段は、主に残った非凝縮性ガスと、コンデンサー出口条件で残る蒸気を処理します。

中間コンデンサーは、単に蒸気を冷やす機器ではありません。後段エジェクタのガス負荷を減らし、多段系を成立させる機器です。

実機では、要求圧力やガス負荷に応じて、ブースター段、エジェクタ段、前置・中間・後置コンデンサーを組み合わせます。段数が同じでも配列は一つではありません。

「何段か」だけでなく、各コンデンサーの前後にどの段があり、どこで蒸気を凝縮し、非凝縮性ガスをどこへ送るかをP&IDで確認します。

4. 直接接触式と表面式コンデンサー

エジェクタ系で使うコンデンサーは、大きく直接接触式と表面式に分けられます。

直接接触式のうち、真空下の凝縮液と冷却水を長い脚管で下方のホットウェルへ排出するものを、バロメトリックコンデンサーと呼びます。脚管内の液柱が大気側との圧力差を支え、真空部への空気逆流を防ぎます。

必要な脚の高さは、真空度、液密度、配管抵抗、流動状態、安全余裕で変わります。「約10 mあればよい」と現場判断せず、設計図と液封条件を確認してください。

表面式では、冷却水とプロセス側凝縮液を分けられます。ただし伝熱面が汚れると凝縮能力が下がり、段間圧力が上昇します。凝縮液の液位が上がって伝熱面を塞ぐ場合も同じです。

コンデンサー形式の違いは、真空性能だけでなく、製品回収、排水処理、腐食、ファウリング、設置高さまで含めて評価します。

5. 排気能力を左右する五つの条件

スチームエジェクタの運転は、次の五つを一組で監視します。

5.1 駆動蒸気

確認するのは、圧力だけではありません。

• エジェクタ入口の蒸気圧力
• 蒸気温度
• 過熱または湿りの状態
• 蒸気配管のドレン
• ストレーナーと制御弁の圧力損失

蒸気圧が低い、ドレンを多く含む、供給が変動するなどの状態では、ノズル出口の噴流が設計状態から外れます。一方、圧力をむやみに上げても、性能改善や安全を保証できません。

蒸気弁開度ではなく、エジェクタ入口の実測圧力・温度を設計値と比較します。

5.2 吸込ガス負荷

エジェクタが処理するのは、漏れ込む空気だけではありません。

• プロセスで発生する非凝縮性ガス
• 漏れ込む空気
• 凝縮しきれずに残る水蒸気・溶剤蒸気
• 起動時の装置内ガス
• スチーミング、洗浄、反応などによる一時負荷

真空設備の負荷は「空気量＋その条件で残る蒸気量」で評価します。 プロセス温度や組成が変われば、同じ空気漏れ量でもコンデンサーとエジェクタの負荷は変わります。

5.3 冷却水とコンデンサー

冷却水温度が上がる、流量が減る、散水が偏る、伝熱面が汚れると、蒸気が十分に凝縮しません。中間コンデンサー出口の蒸気量が増え、後段エジェクタの負荷が大きくなります。

冷却水の入口温度・出口温度・流量と、コンデンサー前後の圧力を正常時と比較します。 季節変動がある設備では、夏季と冬季の正常値を分けて管理すると判断しやすくなります。

5.4 吐出背圧

最終段の吐出配管、サイレンサー、排ガス処理設備、ベントヘッダーの圧力が上がると、最終段が正常に吐出できません。その影響は段間圧力を通じて上流へ伝わります。

最終段の背圧が設計上限を超えていないかを確認し、吸込側だけで原因を探さないでください。

5.5 ノズル・ディフューザー・排水経路

ノズルの閉塞・摩耗、ディフューザーの付着・腐食、ガスケットのずれ、排水不良は、流路面積や圧力回復を変えます。

ミストや液滴を多く吸い込む系では、製品損失、冷却水・排水の汚染、腐食、付着にも注意が必要です。必要に応じて、前置コンデンサー、ノックアウトドラム、ミストセパレーターを設けます。

6. 始動前・運転中・停止時の確認

エジェクタには回転体の始動操作がありませんが、真空系としての準備と順序が必要です。以下は考え方の例であり、実際の弁順序は設備のSOPに従います。

始動前

• 冷却水の供給圧力、流量、入口温度、戻り経路を確認する
• コンデンサーの排水経路、ホットウェル液位、液封状態を確認する
• 蒸気配管の暖管とドレン排出ができる状態にする
• エジェクタ、コンデンサー、吸込配管の漏れ・閉塞・残液を確認する
• 圧力計、温度計、流量計、液位計、警報・インターロックを確認する
• 排ガス・排水処理設備が運転可能であることを確認する

始動

1. 冷却水と排水経路を確立する
2. 蒸気配管を徐々に暖管し、ドレンを排出する
3. 現場SOPの段順序で駆動蒸気を投入する
4. 段間圧力と吐出状態が安定したことを確認する
5. プロセス側を接続し、負荷を徐々に与える

冷えた配管へ蒸気を急投入すると、ドレンの発生、ウォーターハンマー、ノズルへの水分流入を招くおそれがあります。所定の暖管・ドレン抜きを行います。

運転中

• 吸込圧力、各段間圧力、最終吐出圧力
• 駆動蒸気の入口圧力・温度
• 冷却水の入口・出口温度と流量
• コンデンサー液位、排水、ホットウェル状態
• ハンチング、異音、配管振動
• 排水の濁り、油分、製品成分、腐食生成物

単一の値だけでなく、同じ処理量・温度・組成での正常時トレンドと比較します。

停止

1. プロセス側の蒸気・ガス負荷を減らし、所定の隔離またはパージを行う
2. 現場SOPの段順序で駆動蒸気を停止する
3. 残留蒸気を凝縮・排出できる間、必要な冷却水と排水経路を維持する
4. 復圧、ブラインド、窒素置換などを設備手順どおりに行う
5. 長期停止では残液を抜き、必要に応じて洗浄・乾燥する

危険物、有毒物、酸素と反応する物質を扱う系では、停止後の復圧方法を自己判断しないでください。

7. 真空が悪いときの切り分け

真空が悪いとは、通常、吸込側の絶対圧力が設計値より上がった状態です。まずプロセス負荷の変化か、真空設備側の変化かを分けます。

二段系で冷却水温度が上がったり流量が減ったりすると、次の順で悪化することがあります。

1. 中間コンデンサーの凝縮量が減る
2. 段間圧力と後段へ進む蒸気量が増える
3. 後段エジェクタの負荷が増える
4. 後段の吸込圧力が不安定になる
5. 上流の吸込圧力が上がり、真空が悪化する

ハンチングを見たら、エジェクタ本体だけでなく、中間コンデンサーと後段の状態を先に確認します。

また、吸込圧力が悪いからと駆動蒸気弁や冷却水弁を一律に全開にすると、蒸気消費、冷却水消費、液滴同伴、排水負荷を増やすだけの場合があります。

保護・警報を解除して再投入する前に、どの段から圧力が崩れたかを正常時トレンドと設計値で切り分けてください。

8. 選定・仕様書で確認する項目

スチームエジェクタは、目標真空度だけでは選定できません。少なくとも次を仕様書へ記載します。

• 吸込絶対圧力：通常、起動、最大負荷、保証点
• 吸込ガス量：非凝縮性ガスと各凝縮性蒸気の流量
• 吸込ガスの温度、組成、分子量、腐食性、毒性、可燃性
• 液滴、ミスト、粉体、結晶、重合・昇華の可能性
• 駆動蒸気の供給圧力・温度・最低条件・最大条件
• 冷却水の入口温度・流量・水質・季節変動
• 最終吐出圧力と排ガス処理設備の圧力変動
• コンデンサー形式、材質、許容圧力損失、凝縮液回収方法
• 段数、各段の設計吸込・吐出圧力、段間圧力
• 始動時の排気条件と許容立上げ時間
• ターンダウン時・低負荷時の安定性
• 騒音、蒸気プルーム、排水、環境・法規条件
• 性能試験条件、保証値、計測点、許容差

メーカーへ渡すガス負荷は、空気換算量だけでなく、成分別の質量流量と入口温度を示します。 凝縮性蒸気はコンデンサーで減らせますが、どこまで凝縮するかは温度・圧力・組成で変わるためです。

真空方式全体の選び方は「真空ポンプ完全ガイド」、減圧蒸留側の圧力・圧損との関係は「減圧蒸留の設計」も参照してください。

9. まとめ

スチームエジェクタは、駆動蒸気をノズルで高速噴流へ変え、吸込ガスを巻き込み、ディフューザーで圧力を回復して吐出する真空発生装置です。可動部がなく、凝縮性・腐食性ガスを含む化学プロセスへ適用しやすい一方、蒸気と冷却水を消費します。

深い真空では複数段へ圧縮を分担させ、段間のコンデンサーで駆動蒸気と凝縮性蒸気を液化して、後段の負荷を減らします。多段エジェクタは、エジェクタ本体とコンデンサーを一体のシステムとして見なければ理解できません。

真空が悪化したときは、駆動蒸気、吸込負荷、冷却水とコンデンサー、吐出背圧、ノズル・ディフューザー・排水経路を順に確認します。吸込圧力だけでなく、各段間圧力と最終吐出圧力を正常時トレンドと比較することが、原因を早く絞る基本です。
