油回転ポンプとドライポンプ｜油の白濁・逆流、オイルフリーの利点

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

油回転真空ポンプの油が白く濁ったら、まず水分混入を疑います。水蒸気が圧縮過程で凝縮して油と混ざると乳化し、到達圧力の悪化や潤滑性低下につながります。

一方、油が真空槽側へ戻る「逆拡散」と、排気口から油滴を含む煙が出る「オイルミスト」は別の現象です。対策機器を付ける位置も異なります。

この記事では、現場オペレーターと化学メーカーのエンジニア向けに、油回転ポンプの作動、油の白濁、ガスバラスト、油の逆拡散、ドライポンプの利点と注意点を整理します。

1. 油回転ポンプとドライポンプの違い

油回転ポンプは、蒸気圧の低い真空ポンプ油を作動流体として使います。油は摺動部の潤滑だけでなく、ロータ・回転翼・ポンプケース間の隙間をシールし、気体室を区切り、圧縮熱を受け取ります。

ドライポンプは、ポンプ内部の気体移送経路にポンプ油や封液を使わず、吸引気体を大気圧まで圧縮する機械式真空ポンプです。ただし、軸受やタイミングギヤなど、プロセスガスから隔離された部分に潤滑油を使う機種はあります。

油汚染を嫌うからドライ、という一条件だけで決めず、ガス組成、凝縮性、反応性、粉体、必要圧力、排気処理まで比較します。

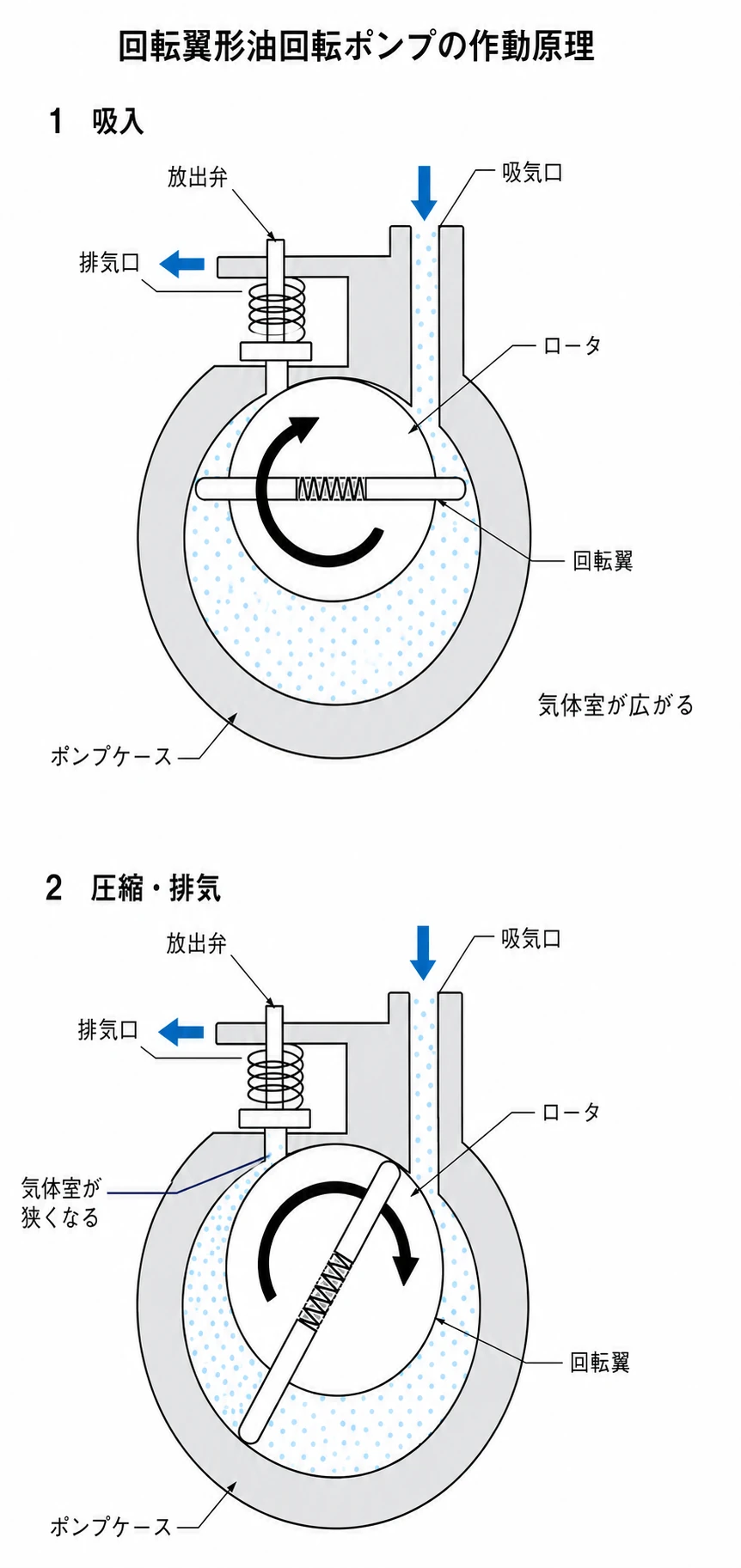

2. 回転翼形油回転ポンプの構造

回転翼形では、円形ポンプケース内に偏心してロータを配置し、ロータの溝に2枚の回転翼を入れます。回転翼はスプリングと遠心力でケース内壁へ押し付けられます。

1. ロータの回転により吸気側の気体室が広がり、吸気口からガスを吸い込む
2. 回転翼が吸気口を通過すると、ガスが閉じた気体室に隔離される
3. 排気側へ進むにつれて気体室が狭くなり、ガスが圧縮される
4. 圧力が上がると放出弁が開き、排気口からガスを排出する

油膜は隙間を小さくし、気密性を保ちます。油量不足や油の劣化は、潤滑だけでなく排気性能そのものを悪化させます。

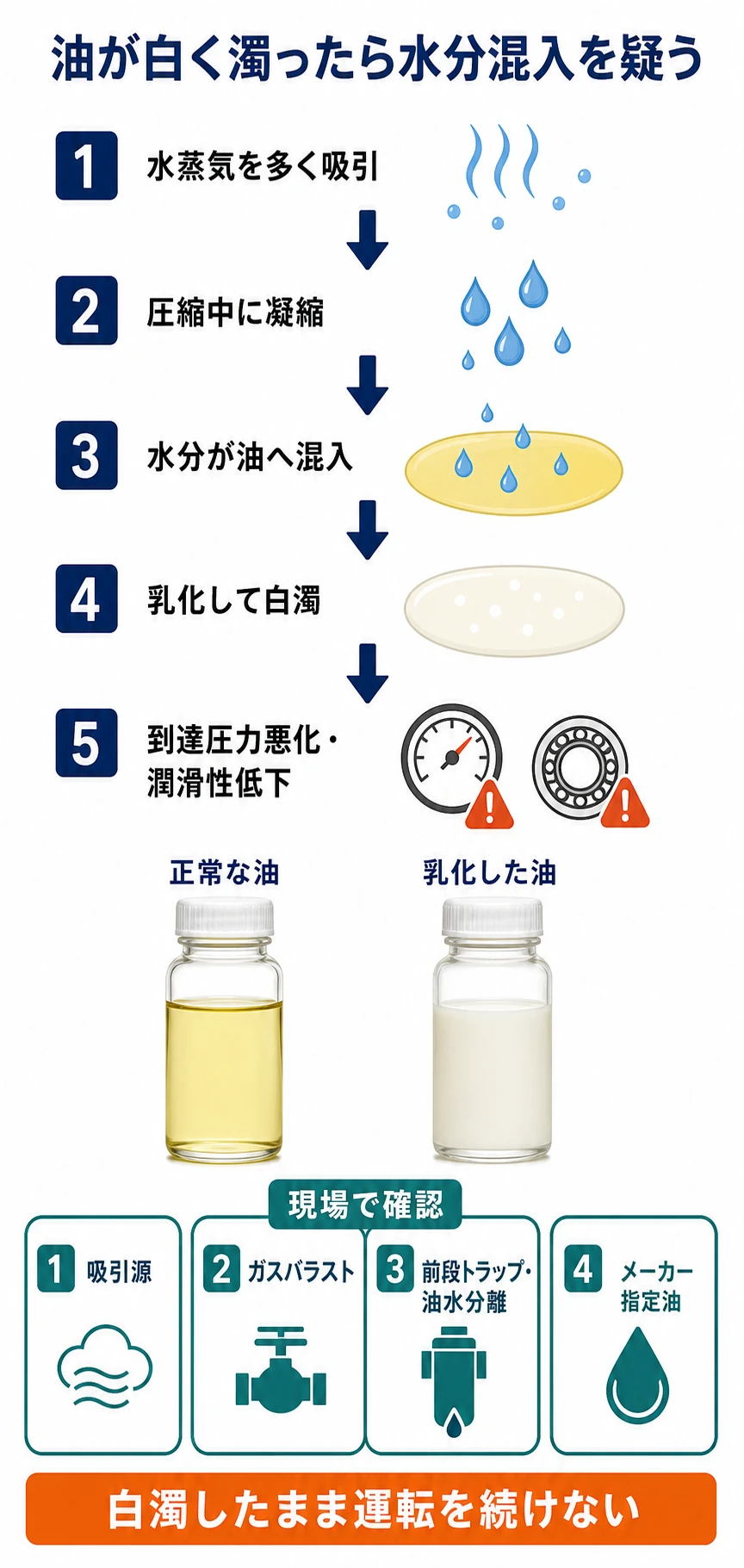

3. 油が白く濁る理由

油回転ポンプで水蒸気を多く吸うと、圧縮過程で水蒸気が凝縮し、真空ポンプ油へ混入します。細かな水滴が油中に分散すると乳化し、油が白色・乳白色に見えます。

乳化した油では、次の問題が起こります。

• 到達圧力が悪化する
• 潤滑性が低下する
• ベアリングのさび付きやスプリング破損につながる
• 油の劣化やスラッジ生成が進みやすくなる

白濁を見つけたら、油を足して様子を見るのではなく、吸引した水分の発生源と油の状態を確認します。

確認する順序は次のとおりです。

1. 水洗・蒸気乾燥・湿潤プロセスなど、水分負荷が増えていないか
2. 前段コンデンサー、トラップ、油水分離機が機能しているか
3. ガスバラスト弁の状態が現場SOPどおりか
4. 油量、油温、油色、泡、沈殿、異臭に変化がないか
5. メーカー指定油か、交換基準を超えていないか

淡黄色から濃黄色、茶色、赤褐色への変色は、熱や酸素による酸化劣化を示す場合があります。白濁と褐色化を同じ原因と決めつけず、正常油と採取油を同じ容器・照明で比較します。

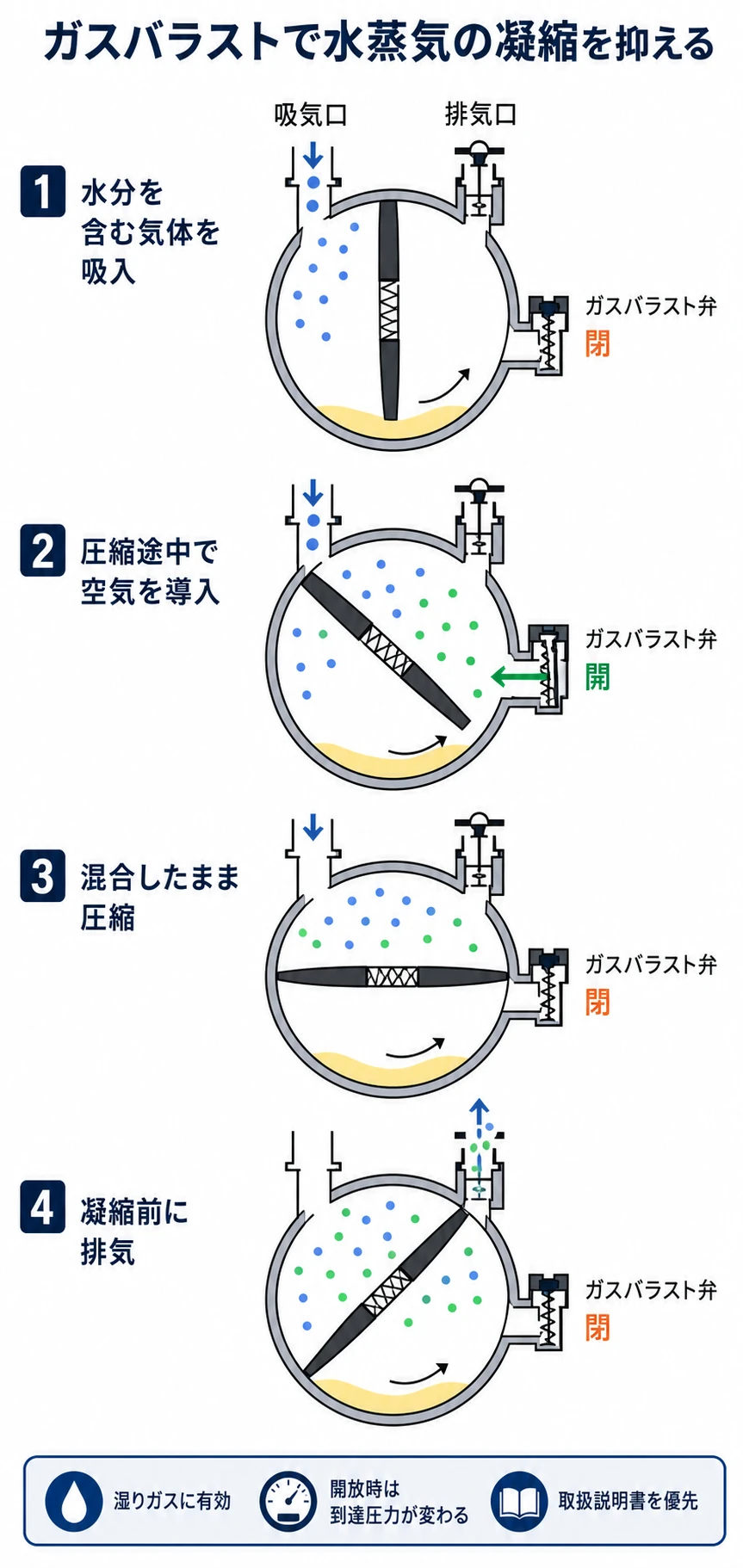

4. ガスバラストの役割と限界

ガスバラストは、ポンプの圧縮途中に空気などのバラストガスを導入する仕組みです。水蒸気を含むガスを希釈し、分圧が凝縮条件へ達する前に放出弁から排出しやすくします。

ガスバラストは水分負荷への有効な対策ですが、万能ではありません。

• 導入ガス量が増えるため、到達圧力や排気条件が変わる
• 大量の水蒸気、低温のポンプ、前段で凝縮している配管には不十分な場合がある
• 可燃性・毒性・反応性ガスでは、空気導入が危険となる場合がある
• 開閉時期や暖機時間は機種・プロセスで異なる

ガスバラスト弁を常時開にする、または白濁後に無条件で開く運用は一般化できません。取扱説明書と現場SOPに従います。

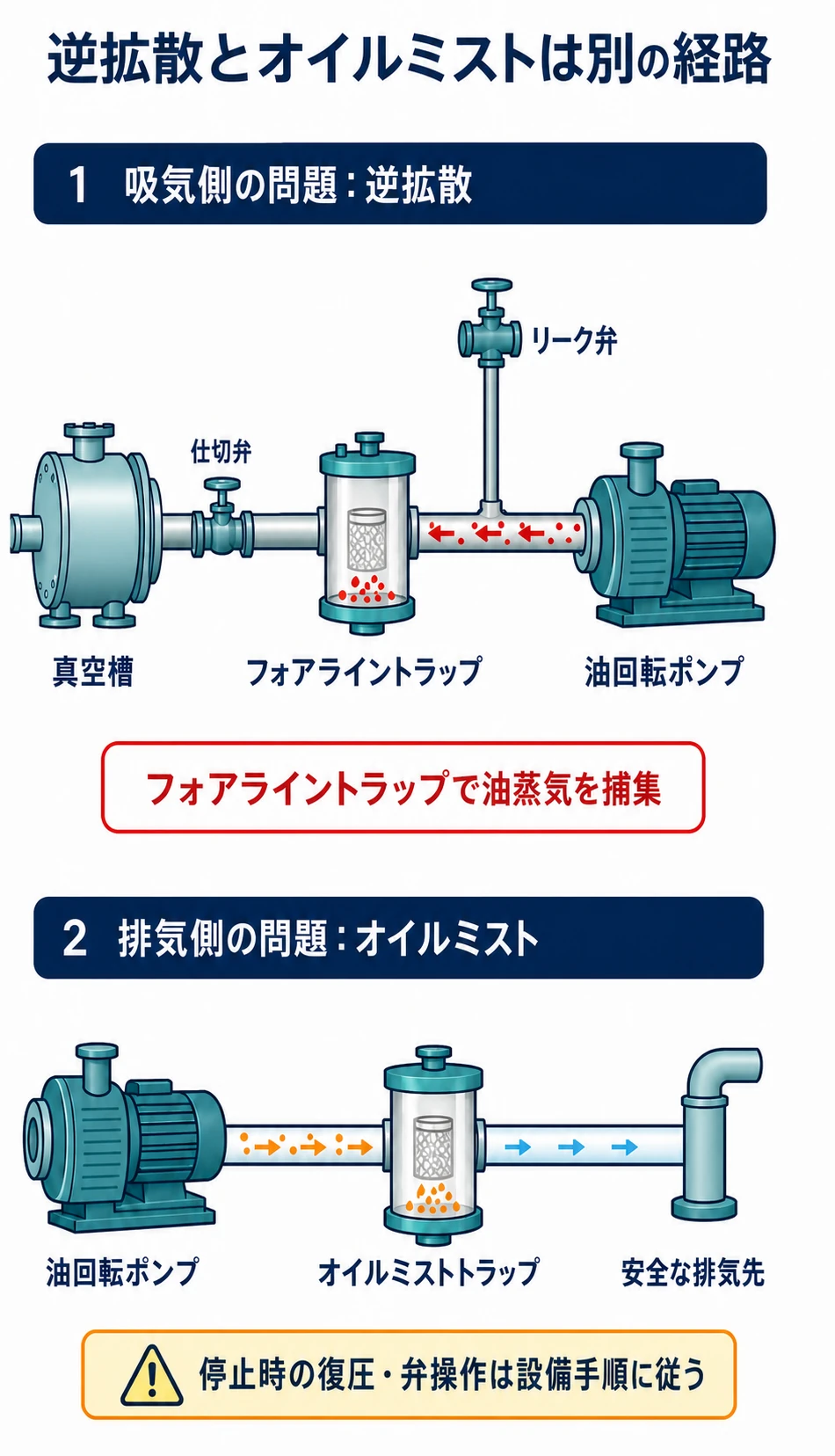

5. 油の逆拡散とオイルミストは別の現象

吸気圧力が低くなると、油蒸気がポンプ吸気口から真空配管側へ逆拡散し、真空槽や前段機器を汚染することがあります。これは吸気側の問題です。

一方、起動時や低真空領域での連続運転では、ポンプ排気口から油滴を含む油煙が排出されます。これは排気側の問題です。

フォアライントラップを排気側へ付けても逆拡散対策にならず、排気ミストトラップを吸気側へ付けても排気油煙対策になりません。

停止時のリーク操作や弁の順序を誤ると、油上がり、始動時過負荷、前段ポンプへの逆流を起こす場合があります。停止・復圧は採用機と真空システムの手順に従います。

6. ドライポンプの利点

ドライポンプの最大の利点は、気体移送経路に油を使わないことです。プロセス側への油蒸気の逆拡散を避けやすく、油と反応生成物が混ざることによる頻繁な油交換や周辺の油汚染を減らせます。

容積移送式の代表例には、スクロール、多段ルーツ、クロー、スクリューがあります。方式ごとに到達圧力、排気量、粉体への適性、シール構造、温度分布が異なります。

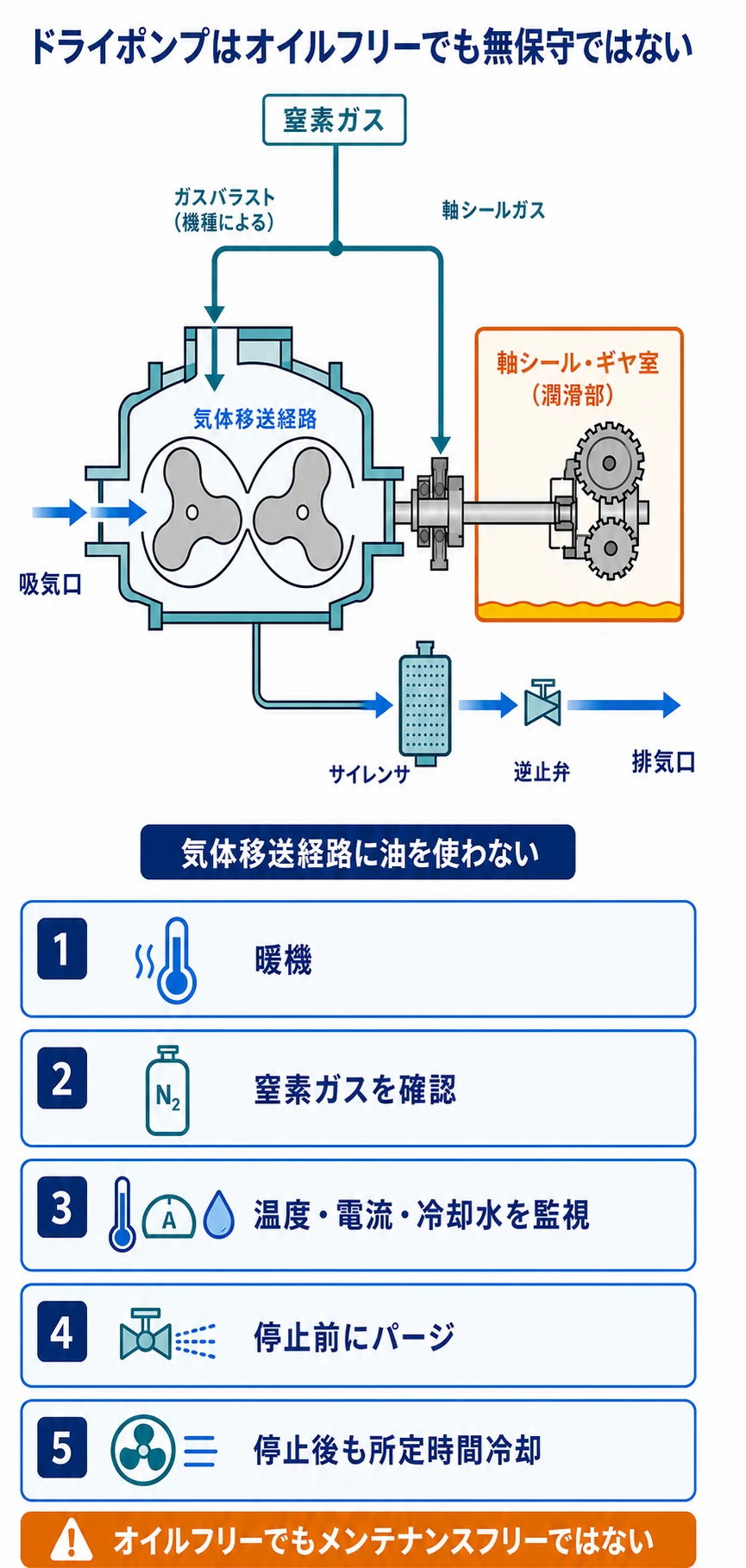

ドライポンプはオイルフリーでも、メンテナンスフリーではありません。

凝縮性ガスを吸うとポンプ内部で液化し、反応性ガスや粉体を吸うと生成物が堆積する場合があります。ドライポンプは圧縮熱で高温になるため、次の管理が必要です。

• 窒素ガスバラストで凝縮・反応・堆積を抑える
• 軸シールガスで潤滑室と排気室を隔離する
• 排気開始前に所定の暖機を行う
• 停止前に有害ガスを追い出すパージを行う
• 停止後も所定時間冷却を続ける
• 温度、電流、冷却水、シールガス、排気側圧力を監視する

窒素流量や運転時間はメーカーとプロセス条件で決まります。記事中の一般値ではなく、採用機の設定値とインターロックを使います。

7. 選定・置換時に確認する項目

油回転ポンプからドライポンプへの置換では、本体の到達圧力だけを比較しません。

• 通常・最大・起動時のガス流量と吸込圧力
• 水蒸気、溶剤蒸気、反応性ガス、腐食性ガスの濃度
• 粉体、ミスト、重合性物質、昇華性物質
• 吸気温度、配管での凝縮可能性、前段トラップ
• 窒素ガス、冷却水、電源、排気処理設備
• 起動・停止・パージの所要時間と自動化
• 定期保全、洗浄、オーバーホール、交換部品
• 騒音、振動、設置スペース、排熱
• 停電・冷却水停止・窒素停止時の安全動作

油交換が減ることだけでライフサイクルコストを判断せず、窒素、冷却、除害、堆積物除去、予備機まで含めます。

8. 日常点検と異常時の切り分け

油が白い

水分負荷、ガスバラスト、前段凝縮・分離、油交換時期を確認します。白濁油で運転を継続しません。

油が褐色・赤褐色

高温、酸化、空気との激しいサイクル、酸性・反応性ガス、指定油の適否を確認します。

真空槽が油で汚れる

吸気側のフォアライントラップ、停止時復圧、前段ポンプの弁手順、長時間低圧運転を確認します。

排気口から煙が出る

排気ミストトラップ、フィルタ詰まり、油量、低真空域での連続運転、排気背圧を確認します。

ドライポンプの温度・電流が上がる

冷却水、窒素ガス、排気背圧、内部堆積、ロータ接触、プロセス負荷変化を確認します。保護が作動した機械を原因未確認のまま再起動しません。

9. まとめ

油回転ポンプは、真空ポンプ油でシール・潤滑しながら気体を圧縮する、代表的な中・低真空用ポンプです。油が白く濁ったときは水分混入による乳化を疑い、吸引源、ガスバラスト、前段分離、油交換を確認します。

油の逆拡散は吸気側、オイルミストは排気側の問題です。対策機器と点検箇所を分けてください。

ドライポンプは気体移送経路の油汚染を避けやすい一方、高温、凝縮、反応、粉体堆積への管理が必要です。油回転式かドライ式かは、プロセスガスと運転・保全条件を含む真空システム全体で選びます。

参考文献

• 日本真空協会関西支部編『わかりやすい真空技術 第3版』第3章「真空ポンプ（I）」3.2.1「油回転ポンプ」、3.2.4「ドライポンプ」、第7章「真空装置の管理」7.2・7.3 　Amazonで見る
• 化学工学協会編『化学工学便覧 改訂五版』第5章「流体輸送機器と計画」5・6・6「真空装置」（手元は改訂五版） 　最新版をAmazonで見る
• 化学工学協会編『化学装置便覧 改訂二版』第17章「真空装置」 　Amazonで見る

• アルバック編『真空ハンドブック 3訂版』オーム社（関連する現行書） 　Amazonで見る
