真空ポンプは、容器の中の気体を排出し、大気圧より低い圧力をつくって維持する機械です。化学プラントでは、真空蒸留、真空乾燥、脱気・脱泡、真空ろ過、粉体輸送などに使われます。
ただし、現場で見るべき対象は真空ポンプ単体ではありません。 処理容器からポンプまでの配管、凝縮器、トラップ、フィルター、真空計、弁、封液・冷却水、排気処理までを含む「真空システム」として考える必要があります。
例えば、夏に真空度が悪化したとき、原因がポンプ故障とは限りません。液封式真空ポンプなら封液温度、溶剤を吸い込む設備なら凝縮器の除去能力、長く細い配管ならコンダクタンス、バルブやフランジなら空気漏れが影響します。
この記事では、現場オペレーターと化学メーカーのエンジニア向けに、真空設備の全体像と、詳しい記事を読む順序を整理します。
この記事の結論
- 真空は「吸う力」ではなく、容器内の絶対圧力を大気圧より下げた状態です。
- 真空の用途は、低温で気化させる、圧力差で流す・保持する、酸素や気体分子を減らす、の3つに整理できます。
- 処理容器→前処理→配管・弁→真空計→真空ポンプ→排気処理を一つのシステムとして見ます。
- ポンプ選定では、到達圧力と排気速度だけでなく、水蒸気、溶剤、ダスト、腐食性、排気ガスの安全性を確認します。
- 圧力が下がらないときは、ポンプを疑う前に、発生ガス、凝縮、配管抵抗、漏れ、計測を順番に切り分けます。
- 可燃性物質を扱う減圧系では、吸込側から入り込んだ空気が吐出側で危険な混合気をつくる可能性まで考えます。
1. 真空は絶対圧力で考える
大気圧より低い圧力状態を真空と呼びます。真空ポンプは気体を容器外へ移動させ、容器内の気体分子数を減らすことで圧力を下げます。
ここで大切なのは、真空設備の圧力は原則として絶対圧力で扱うことです。絶対圧力は完全真空をゼロとする尺度で、値が小さいほど圧力が低く、一般に「高い真空」と呼ばれます。
現場で使われる「真空度○%」「−○kPa」「○mmHg」という表現は、基準や符号を取り違えやすいため注意が必要です。運転条件、機器仕様、計算書、計器表示では、絶対圧力かゲージ圧か、単位がPa・kPa・Torr・mbarのどれかを確認します。
圧力領域と単位換算、平均自由行程は、後続の「真空の圧力領域と単位」で詳しく扱います。
2. 化学プラントは真空を何に使うか

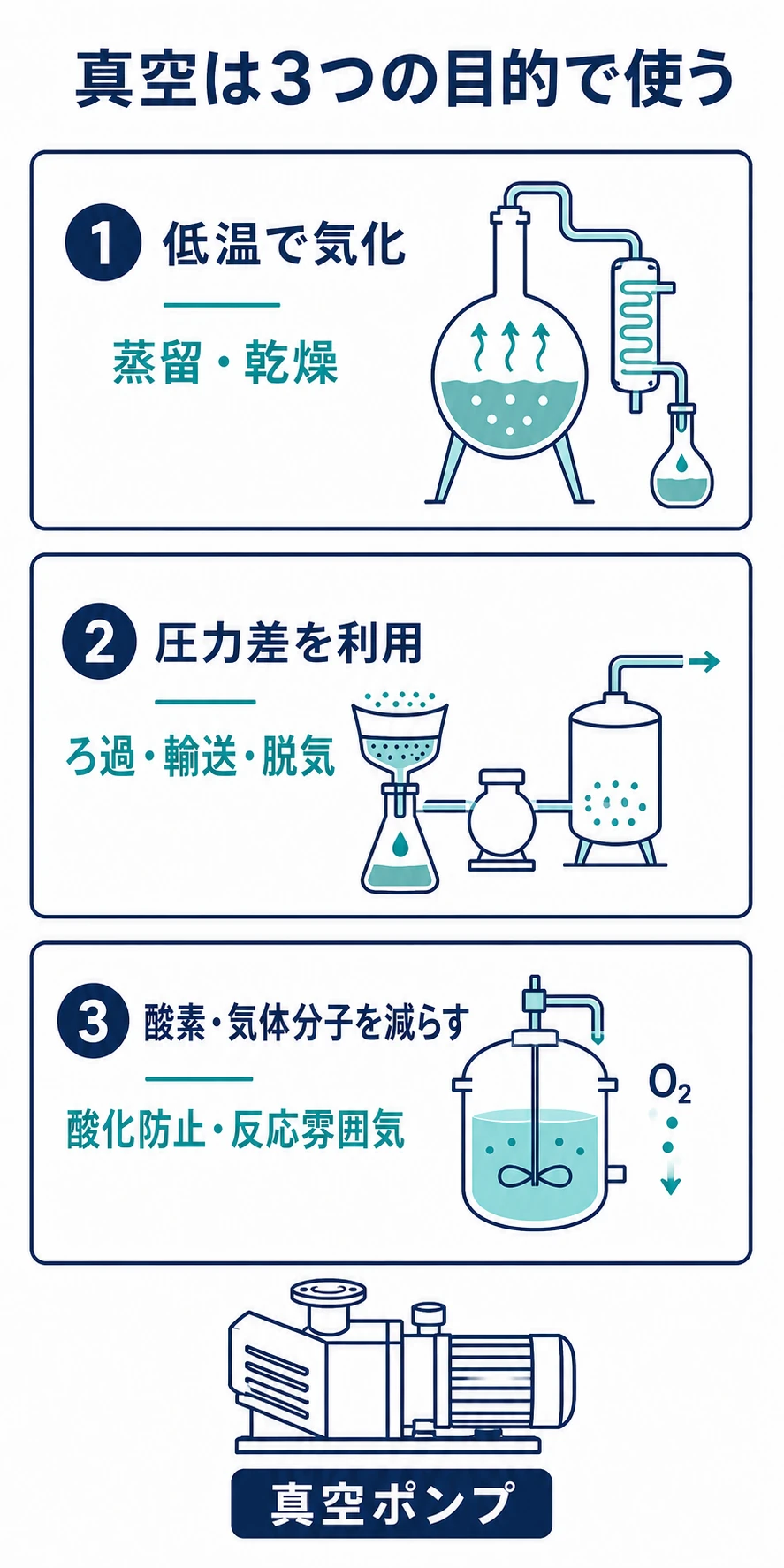

真空の利用目的は、次の3つに整理すると理解しやすくなります。
低い温度で気化させる
圧力を下げると液体の沸点が下がります。この性質を利用するのが、真空蒸留、真空濃縮、真空乾燥、凍結乾燥です。
- 真空蒸留：高沸点物質や熱に弱い物質を、より低い温度で分離する
- 真空乾燥：水分や溶剤を、材料の許容温度を超えない範囲で蒸発させる
- 真空濃縮：溶媒を低温で除去して溶液を濃縮する
真空ポンプが主に排出すべきなのは、凝縮器で回収できなかった非凝縮ガスです。 水蒸気や溶剤蒸気を大量にポンプへ到達させると、能力低下、油の劣化、封液負荷、排気処理負荷につながります。
圧力差で流す・保持する
真空側と大気側の圧力差を利用し、気体・液体・粉体を移動させたり、対象物を保持したりします。
- 真空ろ過：ろ材の両側に圧力差をつくり、液体を通過させる
- 真空輸送：空気流に粉粒体を乗せて移送する
- 脱気・脱泡：液中に溶けた気体や気泡を取り除く
- 真空吸着・成形：大気圧の力で対象物を保持・成形する
粉体を扱う真空輸送では、サイクロンやバグフィルターで粉体を分離してから真空ポンプへ導くことが重要です。ダストをポンプへ直接吸い込ませる構成にはしません。
酸素や気体分子を減らす
真空にすることで、酸化反応、気体吸着、熱伝導などを抑える用途があります。化学プラントでは、反応・含浸・脱泡・熱処理などで低酸素雰囲気をつくる場合があります。
ただし、真空にすれば自動的に安全な不活性雰囲気になるわけではありません。漏れ込み空気、残留酸素、パージ方法、排気ガス組成を別に評価します。

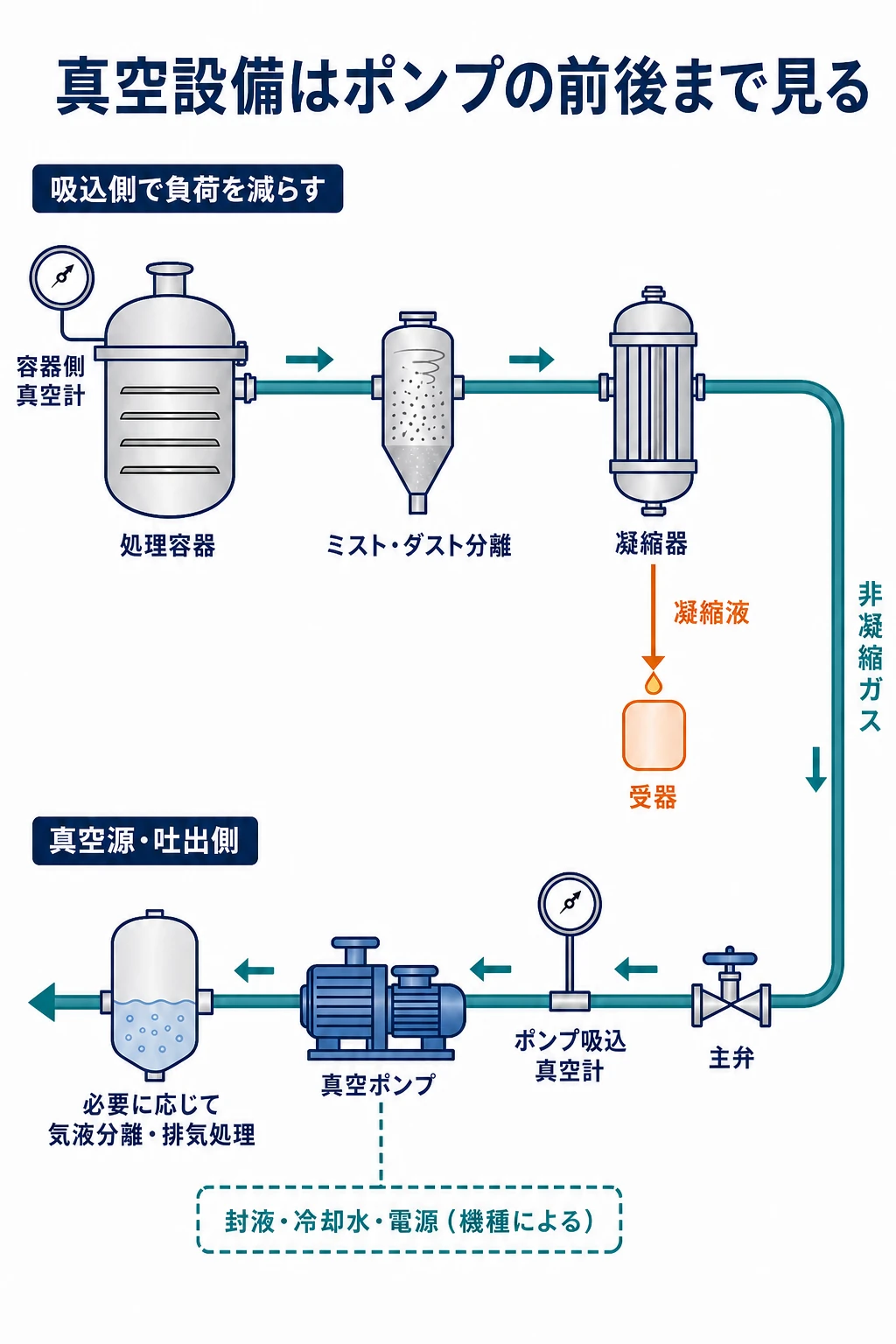

3. 真空設備はポンプの前後まで含めて見る
代表的な真空設備は、上流から次の順に構成されます。
- 処理容器：蒸留塔、乾燥機、ろ過器、反応器、脱気槽など
- 同伴物の分離：ミストセパレーター、サイクロン、フィルター
- 凝縮性ガスの回収：凝縮器、冷却トラップ、受器
- 真空配管と弁：主弁、遮断弁、リーク弁、バイパス弁
- 計測・保護：真空計、温度計、差圧計、インターロック
- 真空ポンプ：液封式、油回転式、ドライ式、ルーツ式、エジェクタなど
- 排気側設備：気液分離器、サイレンサー、除害設備、回収設備、ベント
- ユーティリティ：封液、冷却水、作動蒸気、潤滑油、電源、窒素
処理容器の圧力と、ポンプ吸込口の圧力は同じとは限りません。 配管、弁、凝縮器、トラップには流動抵抗があるため、容器から見た実効排気速度はポンプ単体の銘板排気速度より小さくなります。
また、真空ポンプの吐出側は大気圧または後段設備へ接続されます。吸込側だけでなく、吐出側の背圧、液封式の気液分離、油ミスト、腐食性・可燃性ガスの処理まで確認します。
4. 凝縮器・トラップ・フィルターはポンプを守る
真空ポンプへ入るガスには、非凝縮ガスだけでなく、水蒸気、溶剤蒸気、液滴、ミスト、ダストが含まれる場合があります。そのまま吸い込むと、次の問題が起こります。
- 水蒸気・溶剤蒸気：ポンプ内部で凝縮し、油の乳化、腐食、封液負荷、排気性能低下を起こす
- 液滴・ミスト：液圧縮、腐食、潤滑不良、排気側への飛散につながる
- ダスト：摩耗、固着、フィルター閉塞、ロータ損傷を起こす
- 反応性ガス：ポンプ内で反応・重合・析出する可能性がある
そのため、凝縮できる蒸気はポンプ上流で凝縮し、液滴と固体は分離してから、残った気体をポンプで排出するのが基本です。
ただし、凝縮器やフィルターを追加すると流動抵抗が増えます。除去能力だけでなく、圧力損失、ドレン排出、閉塞監視、洗浄方法、バックアップ運転も含めて設計します。

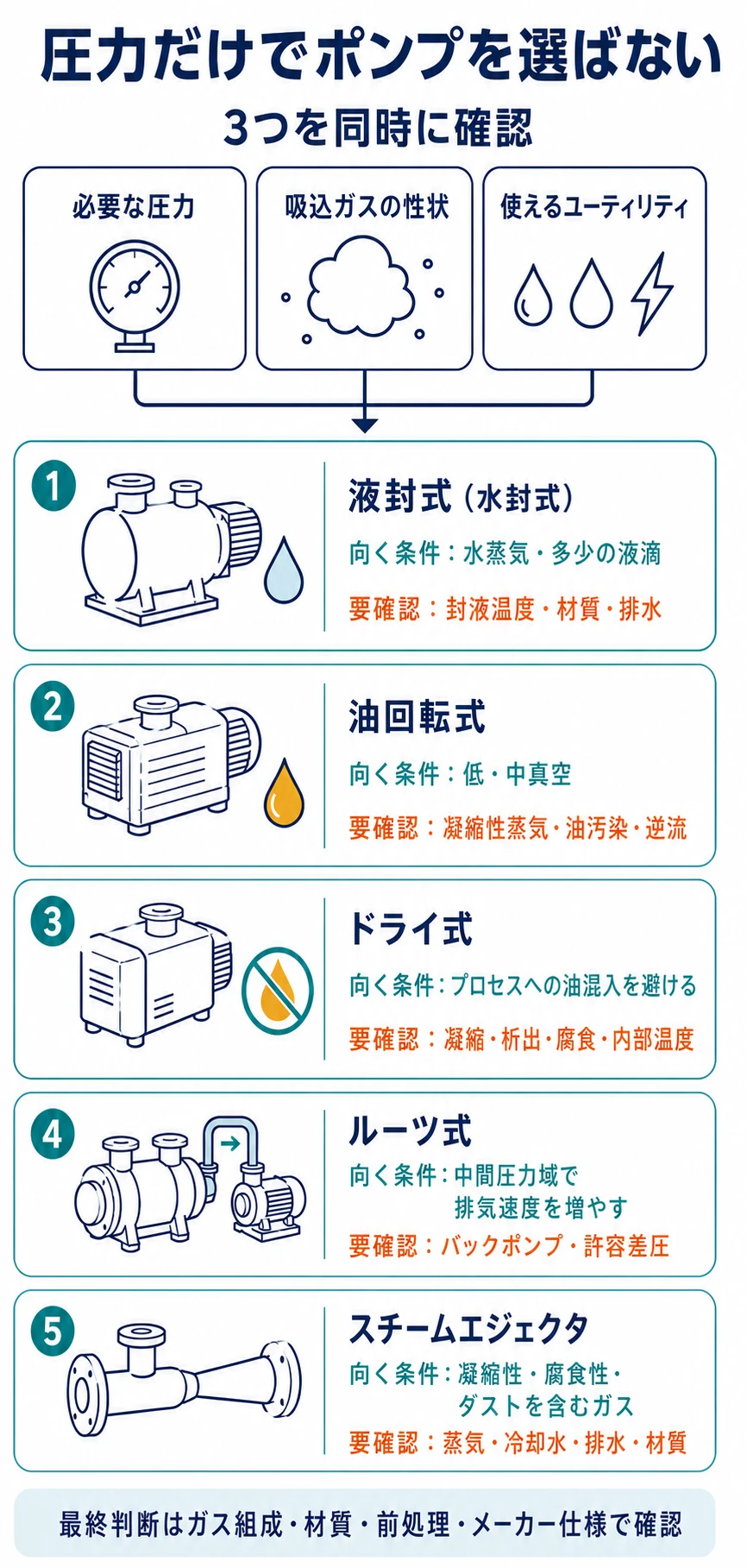

5. 真空ポンプの種類は「圧力」と「吸うもの」で選ぶ
単一の真空ポンプで、大気圧からあらゆる高真空領域まで効率よく排気できるわけではありません。必要圧力によっては、粗引きポンプ、主ポンプ、補助ポンプを組み合わせます。
化学プラントで主に検討する真空源は次のとおりです。
| 方式 | 主な特徴 | 現場で注意する点 |
| 液封式（水封式） | 水蒸気や多少の液滴を含むガスを扱いやすい | 封液温度、封液量、気液分離、腐食、排水処理 |
| 油回転式 | 低・中真空で広く使われる | 油の白濁・劣化、ガスバラスト、油の逆流、排気ミスト |
| ドライ式 | 油を使わず、プロセスへの油汚染を避けやすい | 析出・重合、内部温度、パージガス、腐食、クリアランス |
| ルーツ式 | 大きな排気速度を得やすく、ブースターとして使う | 単独で大気圧から始動できない機種、差圧、バックポンプ（補助ポンプ）、過負荷 |
| スチームエジェクタ | 可動部がなく、凝縮性・腐食性・ダストを含むガスへ適用しやすい | 作動蒸気、冷却水、コンデンサ、排水、運転コスト |
これは入口の整理です。実際には必要な到達圧力、運転圧力での排気速度、ガス組成、材質、ユーティリティ、保守方法をメーカーと確認します。詳しい比較は真空ポンプの種類と選び方で扱います。
6. 選定では7項目を同時に確認する
1. 処理圧力と到達圧力
通常運転で維持したい圧力と、無負荷時に到達できる圧力を分けます。メーカーの到達圧力だけで、実プロセスの運転圧力を判断しません。
2. ガス負荷と実効排気速度
ポンプが排出する対象は、初期の槽内ガス、プロセス発生ガス、蒸発ガス、漏れ込み空気、材料からの放出ガスなどです。配管抵抗を含め、処理容器位置で必要な実効排気速度を決めます。
3. ガスの性状
水蒸気、溶剤、腐食性、可燃性、毒性、反応性、ダスト、ミストの有無を確認します。同じ圧力・排気速度でも、吸い込む物質が違えば適するポンプは変わります。
4. 温度と凝縮
吸込ガス温度、冷却水温度、封液温度、凝縮器出口温度を確認します。液封式では封液蒸気圧が到達可能な圧力へ影響し、油回転式では凝縮性ガスが油へ混入します。
5. 材質とシール
ケーシング、ロータ、軸封、ガスケット、配管、凝縮器、気液分離器の耐食性を確認します。ポンプだけを耐食材にしても、上流・下流設備が腐食すれば運転できません。
6. ユーティリティと排出物
電力、作動蒸気、冷却水、封液、パージガス、潤滑油の量と品質を確認します。さらに排水、凝縮液、油ミスト、排気ガスの回収・処理方法を決めます。
7. 運転・保全・安全
連続／バッチ、予備機、起動停止頻度、洗浄、点検スペース、騒音・振動、トリップ後の逆流防止、非常時の安全状態を確認します。
7. 起動・停止は「上流→前処理→ポンプ→系統」の成立を確認する
設備ごとに操作は異なりますが、起動前には少なくとも次を確認します。
- 処理容器と配管が閉鎖状態で、開放部・仮設部・ドレン弁の状態が正しい
- 凝縮器の冷却、トラップ、受器、フィルターが使用可能
- 封液、冷却水、潤滑、作動蒸気、パージガスが規定状態
- 吸込・吐出・バイパス・リーク弁が設備SOPの始動位置
- 真空計、差圧計、液面計、温度計、保護インターロックが使用可能
- 排気先、除害設備、ベント系統が使用可能
始動後は、圧力の下がり方だけでなく、冷却・封液・油・振動・音・温度・電流・排気状態を見ます。真空計の値が下がっただけで「正常」と判断しません。
停止時は、プロセスガスの逆流、ポンプ油や封液の逆流、空気の急流入、凝縮液の持ち込みを防ぐ順序が必要です。メーカー取扱説明書、P&ID、インターロック表、現場SOPを一致させます。

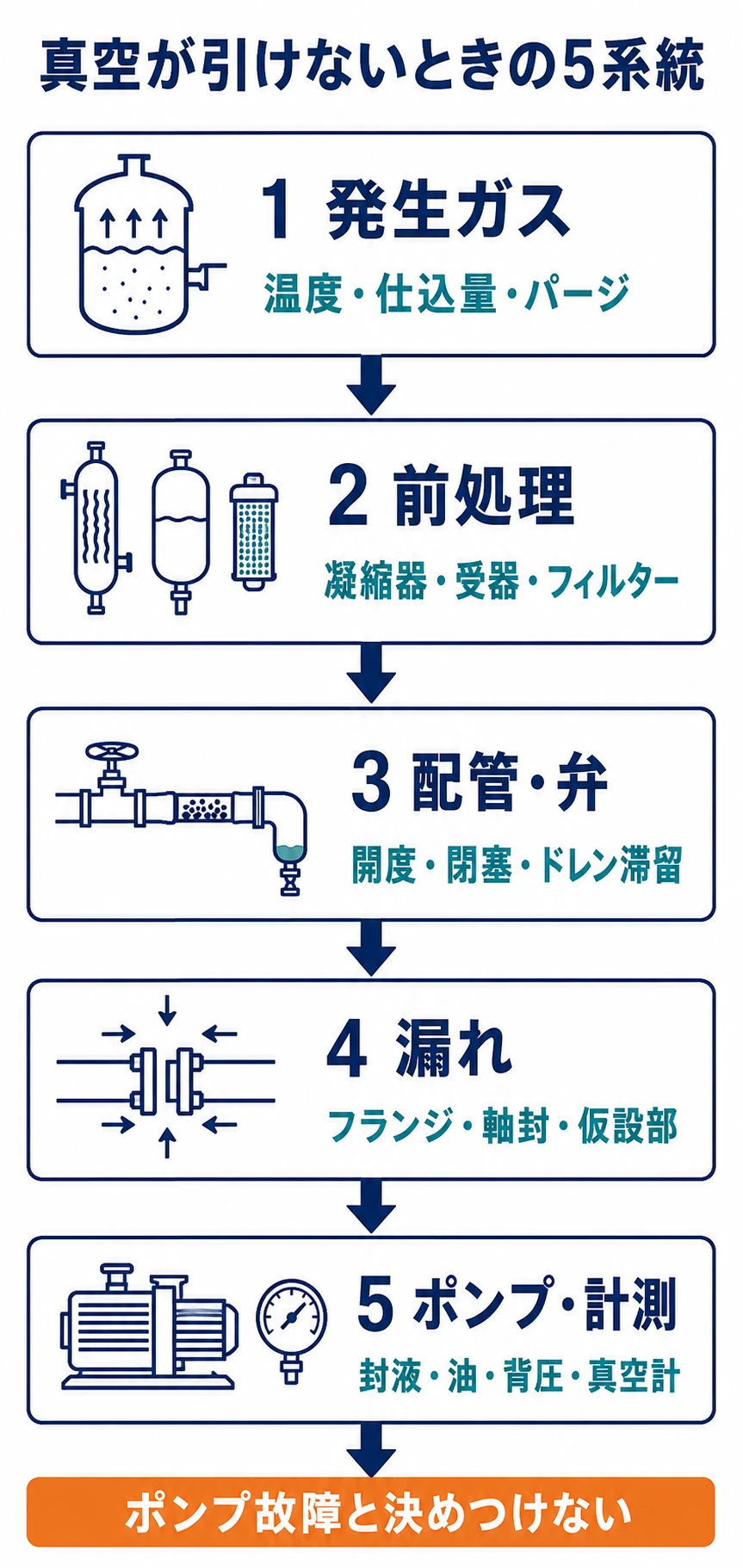

8. 真空が引けないときは5系統に分ける
圧力が目標まで下がらない、排気時間が長い、運転中に圧力が上昇する場合は、原因を次の5系統に分けます。
1. ガスが多すぎる
仕込み物からの蒸発、反応ガス、パージガス、材料からの放出ガスが設計より多い可能性があります。温度、仕込量、攪拌、供給量、発生ガス組成を確認します。
2. 前処理が働いていない
凝縮器の冷却不足、冷却面の汚れ、トラップ満液、受器高液面、フィルター閉塞があると、ポンプへのガス負荷と配管抵抗が増えます。
3. 配管・弁で損をしている
弁の開度不足、誤ライン、細い配管、長い配管、閉塞、ドレン滞留によって、処理容器から見た実効排気速度が下がります。
4. 外部から漏れている
フランジ、バルブグランド、軸封、マンホール、計器接続、仮設ホースなどから空気が流入します。真空保持試験や圧力上昇率、リークテストで切り分けます。
5. ポンプまたは計測に問題がある
封液温度・流量、油量・油質、内部摩耗、ロータ汚れ、ベルト・カップリング、回転方向、吐出背圧、真空計の測定原理・レンジ・ゼロ点を確認します。
「圧力が下がらない＝ポンプ故障」と決めつけず、発生源から排気先まで上流順に確認すると切り分けが速くなります。
9. 可燃性・毒性・腐食性ガスは吐出側まで評価する
真空設備では、外向きの漏えいだけでなく、外部の空気が設備内へ入り込む「内向き漏れ」が起こります。
可燃性ガスや溶剤蒸気を扱う設備では、吸込側で漏れ込んだ空気がポンプを通り、吐出側で圧縮される過程を考える必要があります。プロセス安全の専門書では、減圧中に爆発範囲へ入らなくても、ポンプ吐出側の配管で可燃性ガスと空気が爆発範囲へ入る可能性が指摘されています。
必要に応じて、次を検討します。
- 窒素など不活性ガスによる希釈・パージ
- 酸素濃度の監視とトリップ
- 排気ガスの回収、燃焼、吸収、除害
- 静電気、圧縮熱、高温表面、機械火花など着火源の管理
- ポンプ停止時・停電時の逆流防止と安全状態
- 有毒・腐食性ガスの密閉、材質、排気位置、個人曝露対策
安全対策はガス種と設備条件で変わります。メーカーの適用範囲、プロセス安全評価、法令、社内基準を優先してください。
10. 現場オペレーターの確認ポイント
日常点検
- 処理容器圧力とポンプ吸込圧力の傾向に変化がないか
- 規定時間内に目標圧力へ到達しているか
- 封液・冷却水の温度、流量、圧力が正常か
- 油量、油色、白濁、泡立ち、漏れがないか
- 凝縮器出口温度、受器液面、ドレン排出が正常か
- フィルター差圧、トラップ、ミストセパレーターに異常がないか
- 振動、異音、温度、電流、ベルト・カップリングに変化がないか
- 排気ガス、排水、油ミスト、臭気に異常がないか
異常時
- いつから、どの操作後に圧力が変わったか
- 圧力上昇が急か緩やかか、一定圧力で止まるか
- プロセス発生ガス量、温度、仕込量が変化していないか
- 冷却・封液・蒸気・パージなどユーティリティが成立しているか
- 前処理、配管、弁、漏れ、ポンプ、計器のどこまで正常を確認できたか
異常時に吸込弁やバイパス弁を無計画に操作すると、プロセス圧力やポンプ負荷が急変します。設備SOPと異常時対応表に従い、必要なら安全に停止して切り分けます。
11. エンジニアが設計・変更時に確認すること
- 用途、処理量、運転圧力、到達圧力、排気時間を定義したか
- 全ガス負荷を、初期ガス、プロセスガス、蒸発、漏れ、放出ガスに分けたか
- 処理容器位置で必要な実効排気速度を決めたか
- 凝縮器、トラップ、受器、フィルターで何をどこまで除去するか決めたか
- 配管コンダクタンス、圧力損失、ドレン滞留、洗浄性を確認したか
- 水蒸気、溶剤、ダスト、腐食、反応性に適するポンプを選んだか
- 起動・停止・停電・トリップ時の弁動作と逆流防止を決めたか
- 吐出ガス、凝縮液、封液、排水、油ミストの処理を決めたか
- 予備機、切換え、保守スペース、吊上げ、洗浄を考慮したか
- 空気混入、可燃性・毒性・腐食性、着火源を含む安全評価を行ったか
12. 真空ポンプ記事群の読み方
このピラー記事を入口に、目的に応じて次の記事へ進みます。
| 読みたいこと | 記事 |
| 圧力と単位を整理したい | VP-02 真空の圧力領域と単位 |
| 機種を比較・選定したい | VP-03 真空ポンプの種類と選び方 |
| 夏に真空が悪化する理由を知りたい | VP-04 液封式（水封式）真空ポンプ |
| 油の白濁・逆流、ドライ式を知りたい | VP-05 油回転ポンプとドライポンプ |
| ルーツブースターの組合せを知りたい | VP-06 ルーツポンプ |
| 減圧蒸留のエジェクタを知りたい | VP-07 スチームエジェクタ |
| 必要排気速度と排気時間を計算したい | VP-08 排気時間と実効排気速度 |
| 配管径とコンダクタンスを計算したい | VP-09 配管コンダクタンス |
| 真空計を選びたい | VP-10 真空計の種類と選び方 |
| 真空が引けない原因を切り分けたい | VP-11 リークとガス放出の見分け方 |
| 参考書を選びたい | VP-12 真空技術の参考書 |
既存の真空ポンプの排気速度と配管径の求め方と配管コンダクタンスの求め方は、VP-08・VP-09として一次資料と計算を再確認し、統合改稿する計画です。
13. まとめ
真空ポンプは、容器内の気体を排出して大気圧より低い圧力をつくる機械です。化学プラントでは、低温で気化させる、圧力差で流す・保持する、酸素や気体分子を減らす目的で使われます。
真空設備は、処理容器から排気処理までを一つのシステムとして見ることが重要です。 凝縮器、トラップ、フィルター、配管、弁の状態によって、処理容器から見た排気能力は大きく変わります。
選定では、到達圧力と排気速度だけでなく、水蒸気、溶剤、ダスト、腐食性、温度、ユーティリティ、排気処理、安全性を確認します。圧力が下がらないときは、ガス負荷、前処理、配管・弁、漏れ、ポンプ・計測の順に切り分けます。
実際の運転・保守では、メーカー取扱説明書、P&ID、インターロック表、現場SOPを優先し、吸込側だけでなく吐出側の安全まで確認してください。
