真空ポンプを選ぶとき、最初にカタログの「到達圧力」を比べたくなります。しかし、化学プラントでは同じ運転圧力でも、水蒸気を多く含む系、溶剤蒸気が凝縮する系、粉体を吸い込む系、腐食性ガスを扱う系で適する方式が変わります。

さらに、槽内圧力を下げる速さはポンプ単体の排気速度だけでは決まりません。ガス発生量、配管抵抗、コンデンサー、ノックアウトドラム、漏れ、パージガスまで含めて考える必要があります。

この記事では、現場オペレーターと化学メーカーのエンジニア向けに、真空ポンプの種類と選定手順を整理します。

1. 最初に「常用運転圧力」を決める

真空設備では、次の圧力を分けて指定します。

到達圧力が目標圧力と同じでは、実ガス負荷があると運転点を維持できません。 常用運転圧力に余裕を持つ機種を候補にし、その圧力での性能曲線を確認します。

圧力の単位と絶対圧・ゲージ圧の違いは、真空の圧力領域と単位で整理しています。

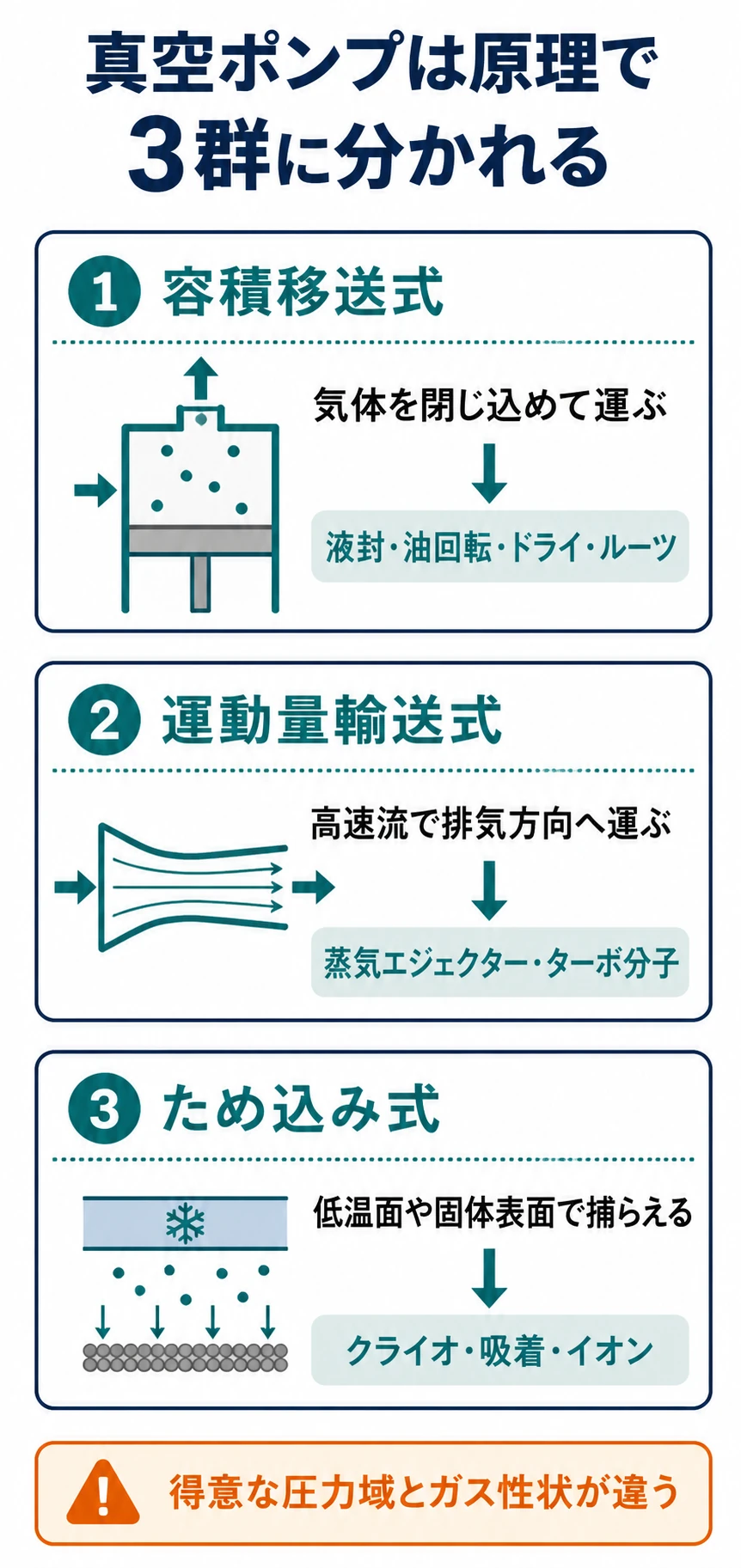

2. 真空ポンプは作動原理で3群に分ける

真空ポンプは、気体をどう排気するかで大きく整理できます。

容積移送式

一定容積の気体を閉じ込め、吸気側から排気側へ運びます。液封式、油回転式、ドライスクリュー・スクロール・クロー、ルーツなどが代表例です。

化学プラントの低・中真空で中心となる方式です。ただし、油、封液、内部すきま、温度管理など、方式ごとにガスへの適否が異なります。

運動量輸送式

高速の流体や回転体から気体へ運動量を与え、排気方向へ運びます。蒸気エジェクター、拡散ポンプ、ターボ分子ポンプなどがあります。

蒸気エジェクターは可動部がなく、凝縮性・腐食性ガスを含む大規模設備で候補になります。一方、ターボ分子ポンプは高真空用で、通常は粗引きポンプを必要とします。

ため込み式

気体を低温面へ凝縮・吸着させる、または固体表面へ捕捉します。クライオポンプ、吸着ポンプ、イオンポンプなどです。クリーンな高真空が必要な用途で使われます。

化学プラントの一般的な減圧蒸留・乾燥・脱気では、まず容積移送式と蒸気エジェクターを比較し、必要に応じてブースターや前処理を組み合わせます。

3. 作動圧力範囲は重なっている

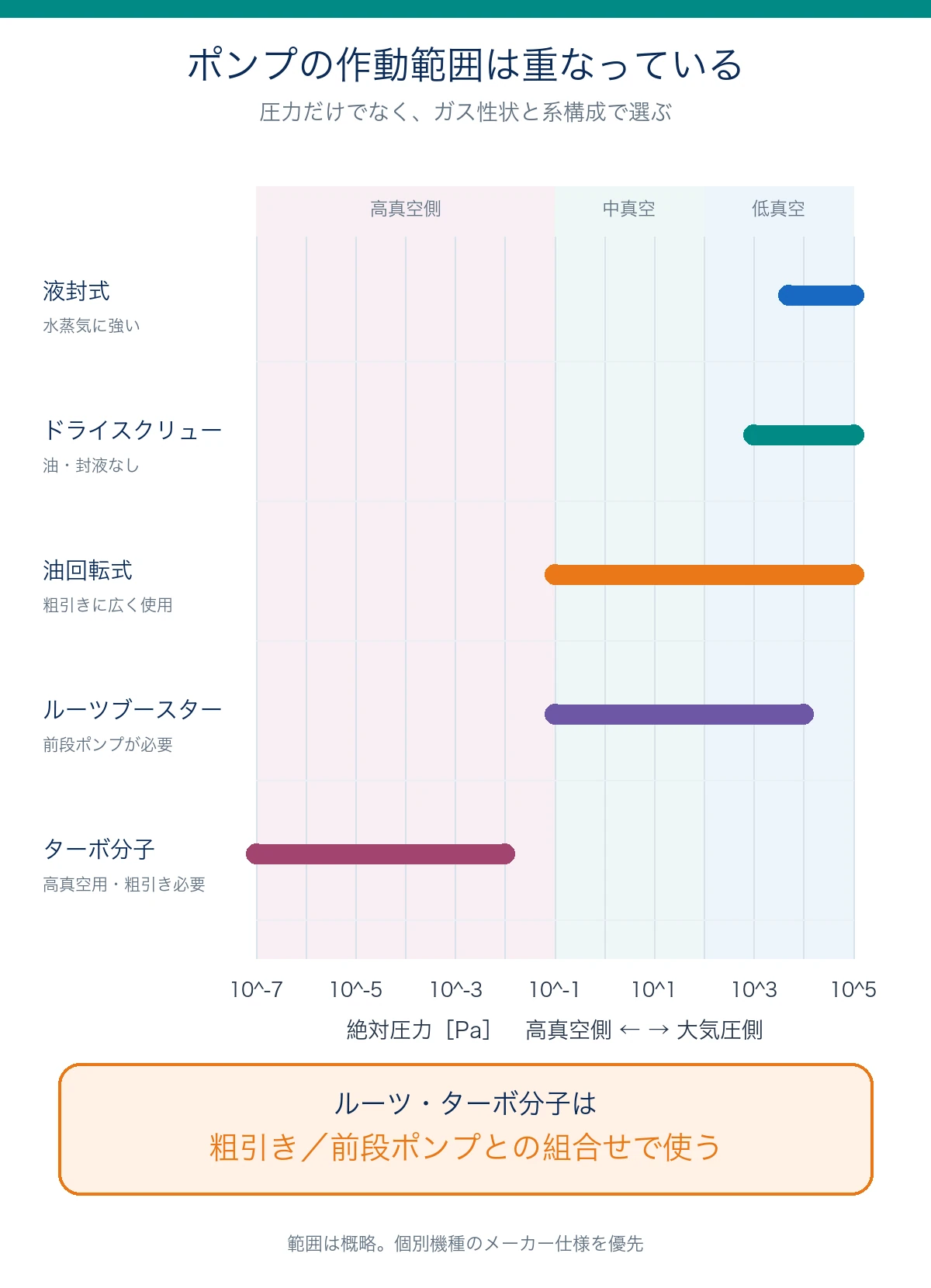

主な真空ポンプの概略作動範囲を次図に示します。

範囲が重なっているため、圧力だけでは方式を一つに絞れません。また、図の端は保証値ではありません。実際の範囲は型式、回転速度、シール方式、ガス組成、温度、背圧、補助ポンプによって変わるため、メーカー仕様を優先します。

ルーツポンプは大きな排気速度を得やすい一方、単独で大気圧から排気する一般的な粗引きポンプとは役割が異なります。油回転式、液封式、ドライ式などの後段ポンプと組み合わせ、許容差圧やモーター負荷を守って運転します。

高真空では、粗引きポンプが主ポンプの作動可能圧力まで下げてから、ターボ分子ポンプなどへ切り替えます。必要圧力が低くなるほど、一台選定より「排気系の構成」を決める考え方が重要です。

4. 化学プラントで使う5方式の特徴

液封式真空ポンプ

ケーシング内の封液が液環を形成し、羽根車との間の容積変化で気体を吸入・圧縮・排出します。水封式が代表的です。

• 水蒸気や凝縮性ガスを扱いやすい
• 液滴・少量の同伴物に比較的強い
• 構造が比較的単純
• 到達圧力は封液の飽和蒸気圧と温度に左右される
• 封液量、封液温度、キャビテーション、排水処理が必要

水蒸気が多い系では有力ですが、封液温度が上がると到達圧力が悪化します。 吸引ガスが封液へ溶ける場合は、材質だけでなく排水・回収・大気放出も確認します。

油回転真空ポンプ

油でシール・潤滑しながら容積変化で排気します。回転翼型、カム型、揺動ピストン型などがあります。

• 大気圧から比較的低い圧力まで一台で排気しやすい
• 小型で扱いやすく、粗引きポンプとして広く使われる
• 水蒸気・溶剤蒸気が油へ凝縮すると性能低下や故障につながる
• ダスト、腐食性ガス、反応性ガスには前処理や専用仕様が必要
• オイルミスト、油交換、廃油処理、逆流防止を考慮する

ガスバラストは凝縮性蒸気の排気を助けますが、万能ではありません。蒸気負荷が大きい場合は前段コンデンサーで負荷を減らし、油の状態を管理します。

ドライ真空ポンプ

ポンプ室に潤滑油や封液を入れず、スクリュー、クロー、スクロールなどで気体を移送します。

• プロセスガスと油・封液が接触しにくい
• 溶剤回収や排水削減に有利
• 腐食性ガスには材質、コーティング、パージ、温度管理を組み合わせられる
• 粉体堆積、重合、凝縮、腐食生成物による固着に注意
• 本体価格、消費電力、オーバーホール費を含めて比較する

「ドライだから何でも吸える」わけではありません。 ポンプ内温度を露点より高く保つのか、反応・重合を避けるため冷却するのかは、ガス組成とプロセスで逆になります。

ルーツポンプ（メカニカルブースター）

非接触のロータで大量の気体を移送します。油回転式、液封式、ドライ式などの前段に置き、中真空側の排気速度を増やします。

• 大容量排気に向く
• 接ガス部を無潤滑にできる
• 単独で高い圧縮比を持たせる用途ではない
• 吸入圧力が高い状態では差圧・温度・モーター負荷が上がる
• 起動圧力、バイパス、差圧保護、前段ポンプとの容量整合が必要

ルーツは「高性能な一台」ではなく、前段ポンプと組み合わせて系の性能を上げる機器と考えると理解しやすくなります。

蒸気エジェクター

駆動蒸気をノズルから高速で噴射し、吸引ガスを巻き込んで圧縮します。必要圧力に応じて多段化し、段間コンデンサーを設けます。

• 可動部がなく、機械的故障が少ない
• 大量の水蒸気、腐食性ガス、汚れたガスへ対応しやすい
• 大容量設備に向く
• 蒸気と冷却水の消費が大きい
• 背圧、駆動蒸気圧・乾き度、冷却水温度の影響を受ける
• 排水・排ガス処理、起動時間、冬夏条件を確認する

同じプロセス条件でも、蒸気・冷却水・電力の単価と供給余力によって機械式とエジェクターの経済性は変わります。初期費用だけでなく、年間用役費と停止損失まで比較します。

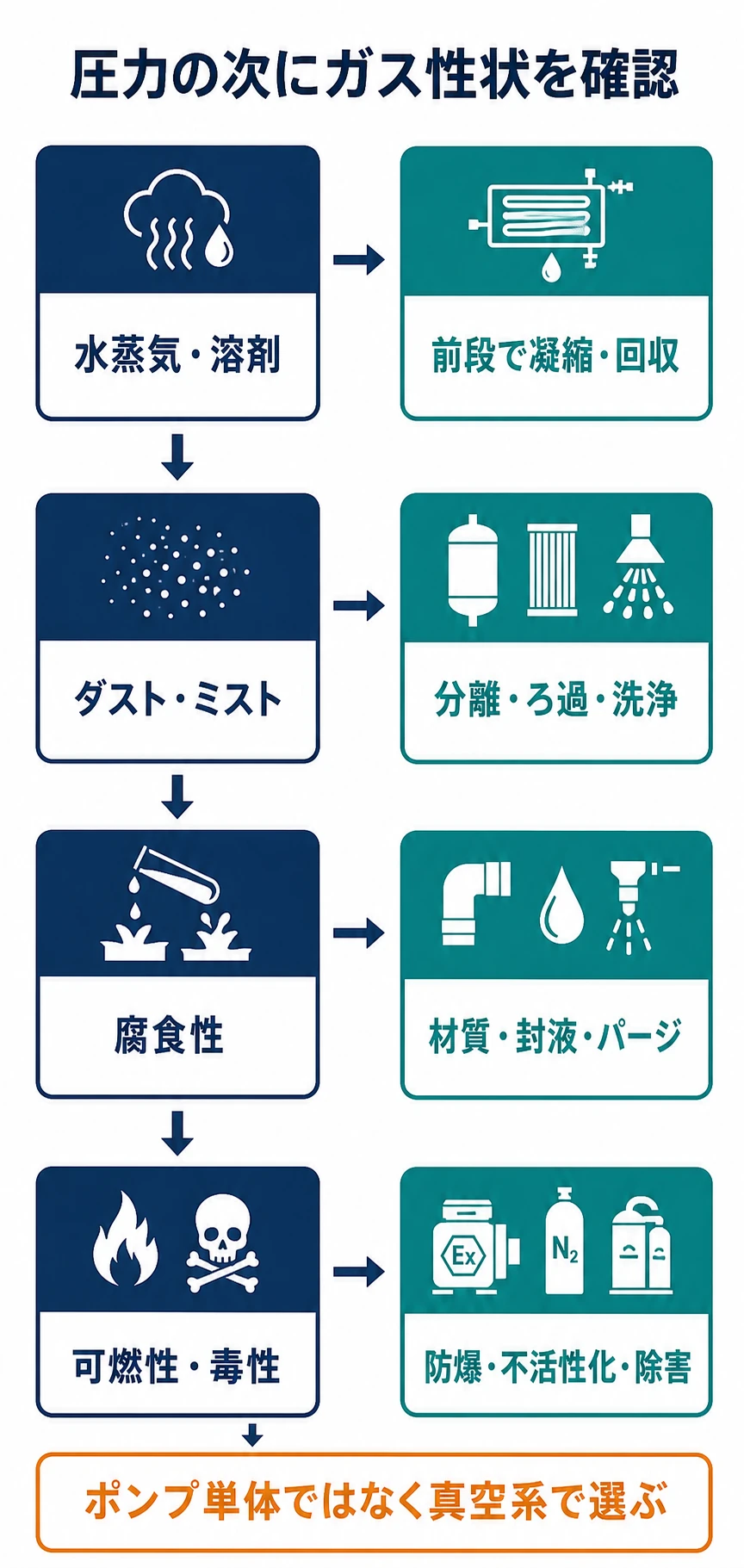

5. ガス性状で候補を絞る

圧力範囲から候補を挙げたら、次に吸引ガスを確認します。

前段コンデンサーは「ポンプを小さくする装置」でもある

水蒸気や溶剤蒸気を冷却して液化できれば、ポンプが扱う気体体積とガス負荷を大きく減らせます。ポンプの保護だけでなく、溶剤回収、排気量削減、後段除害の負荷低減にも有効です。

ただし、非凝縮性ガスは残ります。凝縮器の伝熱面積、冷却温度、圧力損失、凝縮液の抜き方、真空側でのフラッシュを確認します。

ダストはポンプへ入れる前に止める

表面上は「ダスト対応」とされる方式でも、粒径、濃度、硬さ、付着性、吸湿性で結果が変わります。ポンプで耐えるより、ノックアウト、サイクロン、フィルター、洗浄で上流除去するのが基本です。

6. 排気速度はポンプ吸込口ではなく槽側で考える

カタログ排気速度は、一般にポンプ吸込口で示されます。槽とポンプの間に細い配管、長い配管、弁、フィルター、コンデンサーがあると、槽から見た実効排気速度は下がります。

真空系のガス負荷をQ、槽内圧力をp、槽側の実効排気速度をSとすると、定常状態の基本関係は次のとおりです。

Q = pS

同じガス負荷で圧力を半分にするには、理想的には実効排気速度を2倍にする必要があります。漏れ、材料からの放出ガス、パージ、蒸発ガスもQへ加わります。

ポンプ口径を大きくしても、吸込配管のコンダクタンスが小さければ槽側の性能は上がりません。 排気速度の計算はVP-08、配管コンダクタンスはVP-09で詳しく扱います。

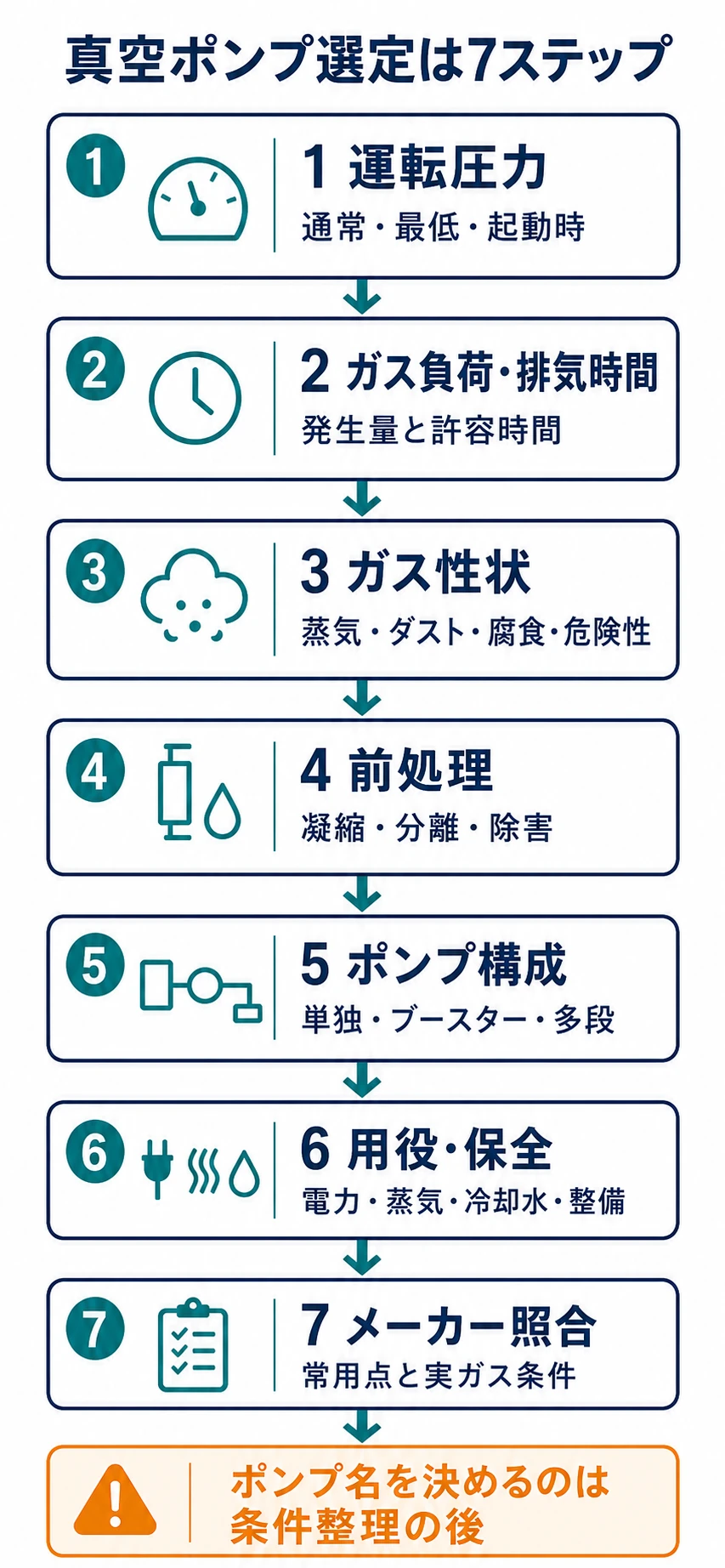

7. 真空ポンプ選定の7ステップ

1. 圧力条件をそろえる

通常、最低、起動時、停止時の絶対圧力を決めます。単位とabs表記を統一します。

2. ガス負荷と排気時間を求める

初期空気量、プロセス発生ガス、蒸発量、漏れ、放出ガス、パージを整理します。回分設備では目標圧力までの許容時間も指定します。

3. ガス性状を確認する

組成、温度、露点、水蒸気・溶剤、腐食性、反応性、可燃性、毒性、ダスト・ミストを確認します。正常時だけでなく、洗浄、起動停止、異常時の最大負荷も見ます。

4. 前処理と排出処理を決める

コンデンサー、ノックアウト、フィルター、洗浄、パージ、除害、サイレンサー、排水・廃油処理を先に検討します。

5. ポンプ方式と組合せを決める

単独ポンプ、ルーツブースター併用、多段エジェクターなどを比較します。前段・後段の容量、切替圧力、許容背圧をそろえます。

6. 用役・保全・安全を比較する

電力、蒸気、冷却水、封液、窒素、設置面積、騒音、予備機、洗浄、オーバーホール、防爆、漏えい対策を比較します。

7. メーカー性能と実ガスで照合する

常用圧力での排気速度、最大吸気量、凝縮性蒸気許容量、材質、温度、背圧、起動条件を確認します。必要に応じて実ガス試験や類似実績を確認します。

メーカーへ「目標圧力と必要排気速度」だけを渡すのではなく、ガス組成・温度・最大負荷・同伴物・運転パターン・用役条件まで提示してください。

8. 現場オペレーターが見る運転状態

方式が違っても、次の変化は真空系の異常を示す手掛かりになります。

「真空が悪い＝ポンプ故障」と決めつけず、プロセスガス負荷、前処理、吸込配管、背圧を系統的に切り分けます。 可燃性・毒性ガス設備では、開放点検前に停止、隔離、残圧除去、置換、濃度確認など現場SOPへ従います。

9. 選定でよくある間違い

到達圧力が低い機種を選べば安心と考える

必要なのは常用圧力での排気能力です。過大な機種は初期費用、電力、制御性、保守費を悪化させる場合があります。

水蒸気をすべてポンプへ送る

凝縮できる蒸気は前段で液化した方が、ポンプと除害の負荷を減らせます。凝縮液の回収・排出設計を同時に行います。

ドライポンプなら溶剤も粉体も問題ないと考える

凝縮、重合、粉体堆積、腐食生成物はドライポンプでも固着を起こします。温調、パージ、洗浄、前処理、停止手順が必要です。

ルーツポンプを単独ポンプとして選ぶ

一般的なメカニカルブースターは前段ポンプと組み合わせます。許容差圧と起動条件を外すと過負荷になります。

ポンプ出口を見ない

排気側の凝縮、閉塞、除害装置の圧力損失は背圧を上げます。吸込側だけでなく、排気先まで含めてP&IDと運転条件を確認します。

用役単価を固定値で比較する

蒸気エジェクターと機械式ポンプの経済性は、工場ごとの蒸気・冷却水・電力単価、稼働時間、予備機、保全体制で変わります。

10. 仕様書へ最低限書く項目

• 通常・最低・起動時の吸込絶対圧力
• 最大・通常・最小のガス負荷と排気時間
• ガス組成、分子量、温度、露点
• 水蒸気・溶剤蒸気量、凝縮液量
• ダスト・ミストの量、粒径、性状
• 腐食性、反応性、可燃性、毒性
• 吸込配管、弁、フィルター、コンデンサーの圧力損失
• 排気先圧力、除害設備、許容背圧
• 電力、蒸気、冷却水、封液、窒素の条件
• 連続・間欠、年間運転時間、起動停止頻度
• 予備機、許容停止時間、洗浄・保守方法
• 防爆、漏えい、騒音、振動、設置環境

ポンプのデータシートは、機器仕様書であると同時に、プロセス条件と安全条件をメーカーへ伝える文書です。 不明項目を空欄のまま見積依頼しないでください。

11. 関連記事

• 真空ポンプ完全ガイド
• 真空の圧力領域と単位
• 液封式真空ポンプの構造と運転（VP-04として作成予定）
• 油回転・ドライ真空ポンプの違い（VP-05として作成予定）
• ルーツポンプとブースター構成（VP-06として作成予定）
• 蒸気エジェクターの構造と多段構成（VP-07として作成予定）

12. まとめ

真空ポンプは、必要圧力だけでなく、ガス負荷、排気時間、水蒸気・溶剤・ダスト・腐食性・可燃性・毒性、前処理、排出処理、用役、保全をそろえて選びます。

化学プラントの低真空では、液封式、油回転式、ドライ式、ルーツブースター、蒸気エジェクターが主な候補です。各方式には重なる作動範囲がありますが、ガスへの適否と付帯設備が異なります。

最も大切なのは、ポンプ一台ではなく真空系全体で考えることです。 常用圧力での実効排気速度を確認し、凝縮できる蒸気は前段で減らし、同伴物はポンプへ入れる前に除去します。

最終選定と運転では、メーカー取扱説明書、性能曲線、P&ID、プロセス安全条件、現場SOPを優先してください。
