送風機を担当すると、最初から「どのブロワーを選ぶか」と機種名を探しがちです。しかし実務では、ガス条件、必要風量、必要圧力、装置抵抗、運転範囲を整理しなければ、形式を正しく比較できません。同じ機械でも、ダクト、フィルター、槽内圧、水深、ダンパの状態が変われば運転点は動きます。
この記事は、ファン・ブロワー・圧縮機の違いから、種類、選定、始動停止、省エネ、サージング、異音・振動までをつなぐ「全体地図」です。現場オペレーターは日常監視と異常時の切り分けに、化学メーカーのエンジニアは仕様決定とメーカー照会の入口に使ってください。
先に結論
- ファンとブロワー：主に圧力上昇の大きさで呼び分ける。両者をまとめて「送風機」と呼ぶ。
- ターボ形と容積形：気体へエネルギーを与える仕組みの違い。圧力による呼称とは別の分類軸。
- 選定の中心：カタログの仕様点ではなく、装置抵抗との交点で決まる運転点と、最小～最大負荷を確認する。
- 運転の原則：ダンパ位置や始動方法を形式名だけで決めず、性能曲線、軸動力特性、メーカー取扱説明書、インターロック条件を確認する。
- 省エネの順番：過大風量と不要な抵抗を減らし、実際の運転点と効率を測ったうえで制御方式を比較する。
ブロワーの記事12本を内容ごとに並べた一覧は、ブロワーの記事マップにまとめています。
1. ファン・ブロワー・圧縮機は何が違うか

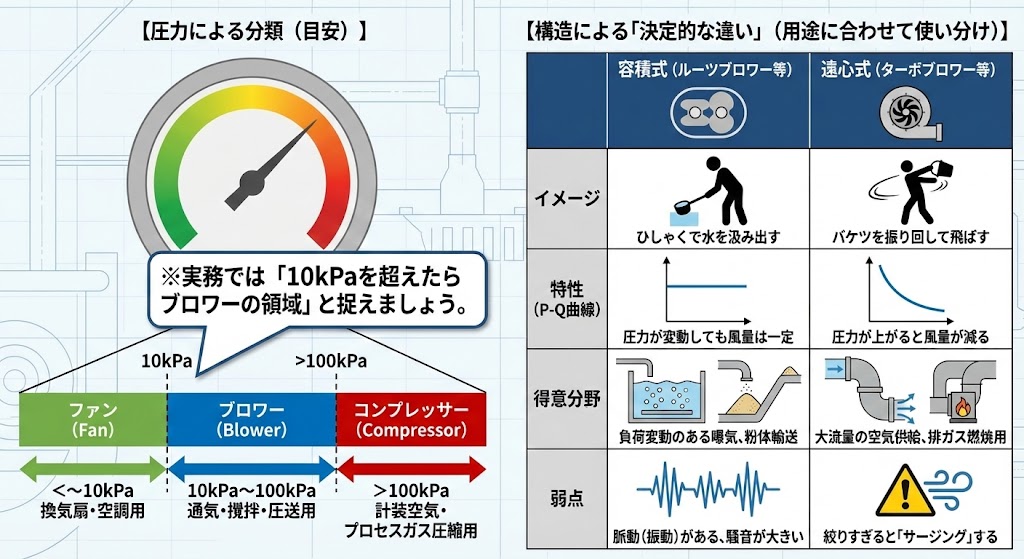

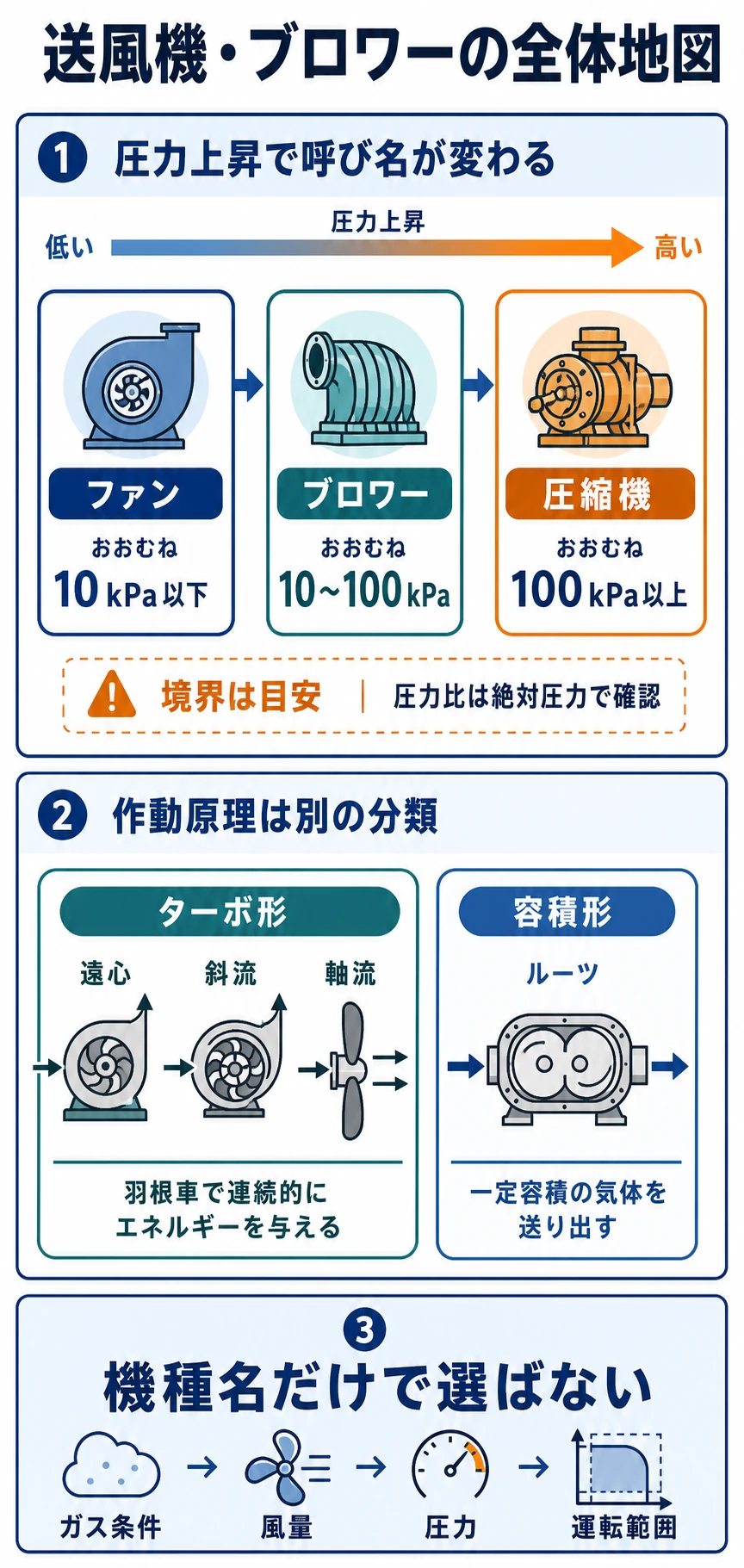

ファン、ブロワー、圧縮機はいずれも気体へエネルギーを与える機械で、主に圧力上昇の大きさで呼び分けます。目安はファンがおおむね10 kPa以下（圧力比1.1未満）、ブロワーが10～100 kPa（1.1～2）、圧縮機が100 kPa以上（2以上）ですが、境界は規格・メーカー・用途で重なります。圧力比は吐出し・吸込の絶対圧力で求め、ゲージ圧同士を割ってはいけません。 詳しくはファン・ブロワー・圧縮機の違いで整理しています。
圧縮機と真空ポンプは評価軸が違う
圧縮機は吐出し側へ気体を圧送し、圧力を高める用途を中心に考えます。真空ポンプは吸込側の圧力を下げ、装置から気体を排出する用途です。ルーツ、スクリューなど構造名が重なる機種はありますが、真空側では到達圧力、排気速度、ガス負荷、コンダクタンス、リークなど評価軸が変わります。真空ポンプの選定・運転は真空ポンプ完全ガイド、圧縮機の形式・運転・保全は圧縮機完全ガイドで扱います。
2. 送風機は「圧力区分」と「作動原理」の2軸で見る
「ファンかブロワーか」は圧力上昇による呼称で、「遠心か軸流かルーツか」は作動原理と構造による分類です。ターボ形（遠心・斜流・軸流）は回転する羽根車で気体を連続的に加速して圧力へ変えるため、装置抵抗が変わると風量が動きます。容積形のルーツブロワーは一定容積の気体を閉じ込めて送るため、一定回転速度では差圧による風量変化が比較的小さい一方、吐出し側を閉塞すると圧力と動力が上がるので、圧力保護、逃がし、逆止め、インターロックを設備ごとに設計します。
多翼・後向き・翼形・ラジアルなどの羽根形状と、現場での見分け方は送風機の種類と特徴で解説しています。

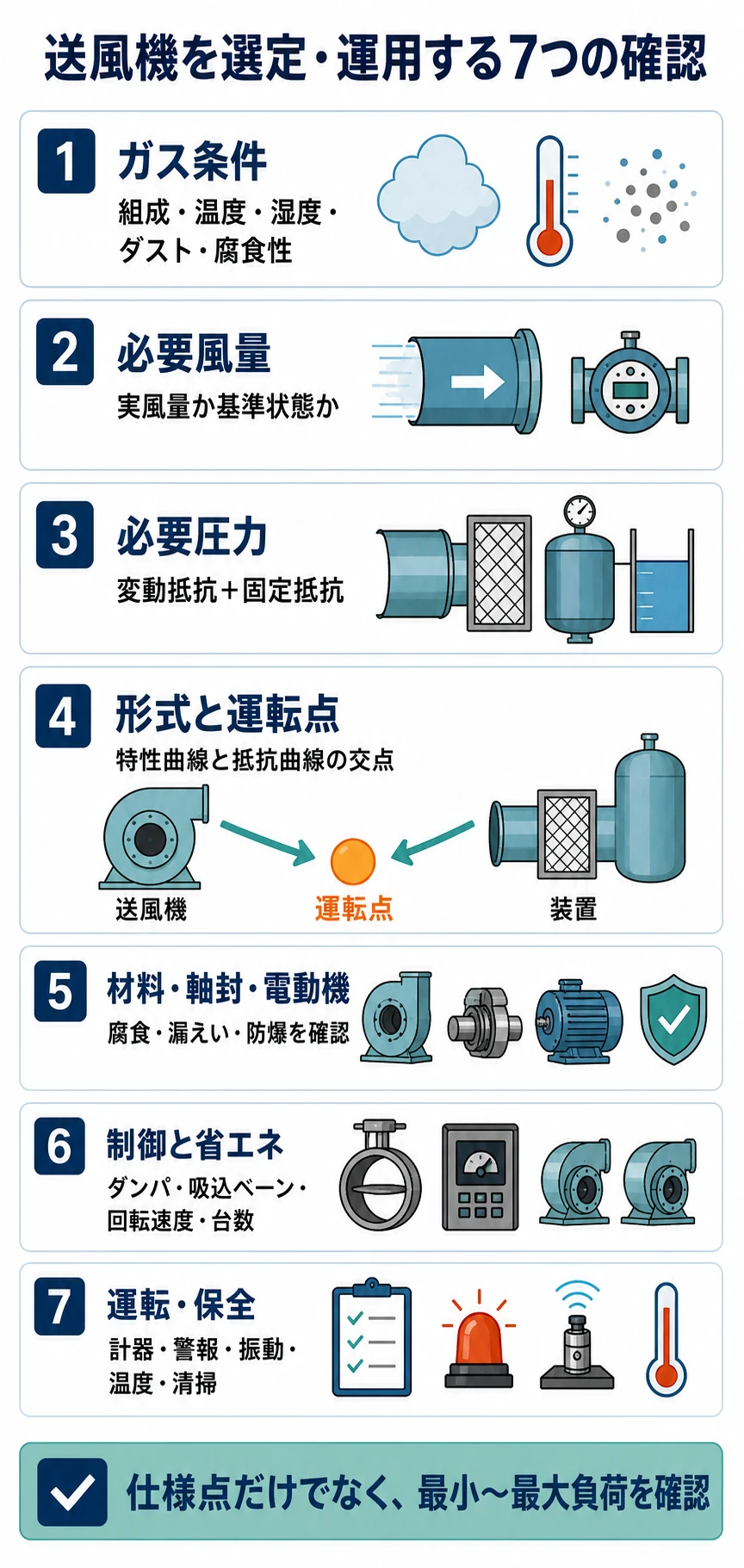

3. 選定は7ステップで進める

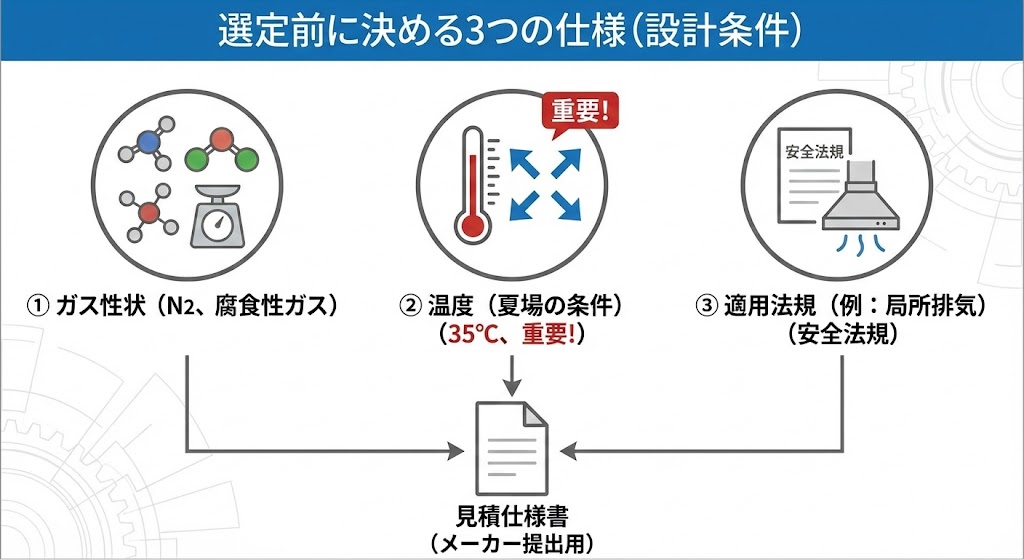

- ガス条件を決める：組成、分子量、温度、湿度、ダスト、ミスト、腐食性、毒性、可燃性、凝縮の有無を整理する。
- 必要風量を決める：プロセス要求、換気、燃焼、曝気、輸送などから求める。実風量か、0℃・20℃など所定の基準状態へ換算した風量かを明記する。

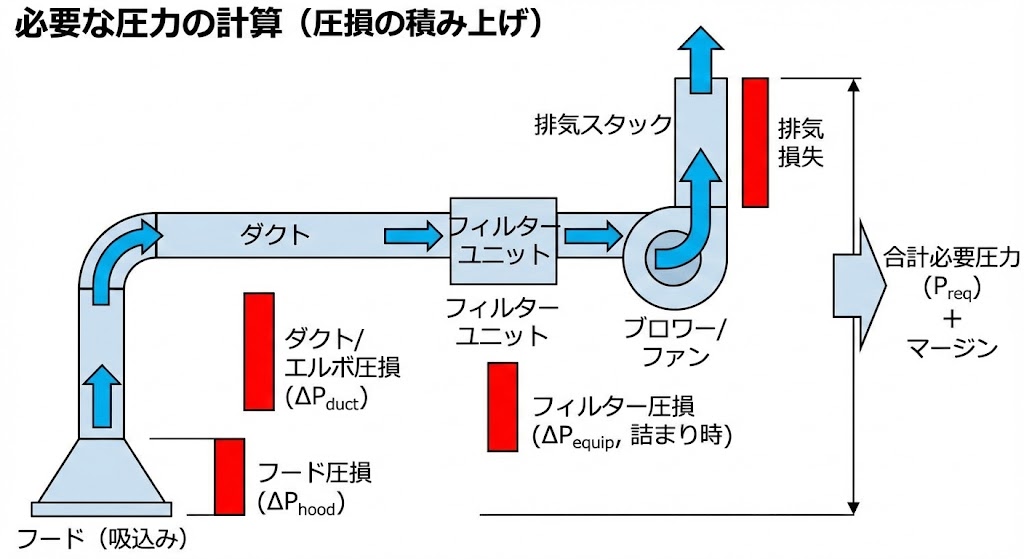

- 必要圧力を決める：ダクト、曲がり、フィルター、スクラバー、熱交換器などの変動抵抗と、槽内圧、水深、炉内圧などの固定抵抗を分けて積み上げる。
- 形式と運転点を決める：送風機特性と装置抵抗の交点を確認し、通常点だけでなく最小・最大負荷、起動時、異常時が安定範囲に入るかを見る。

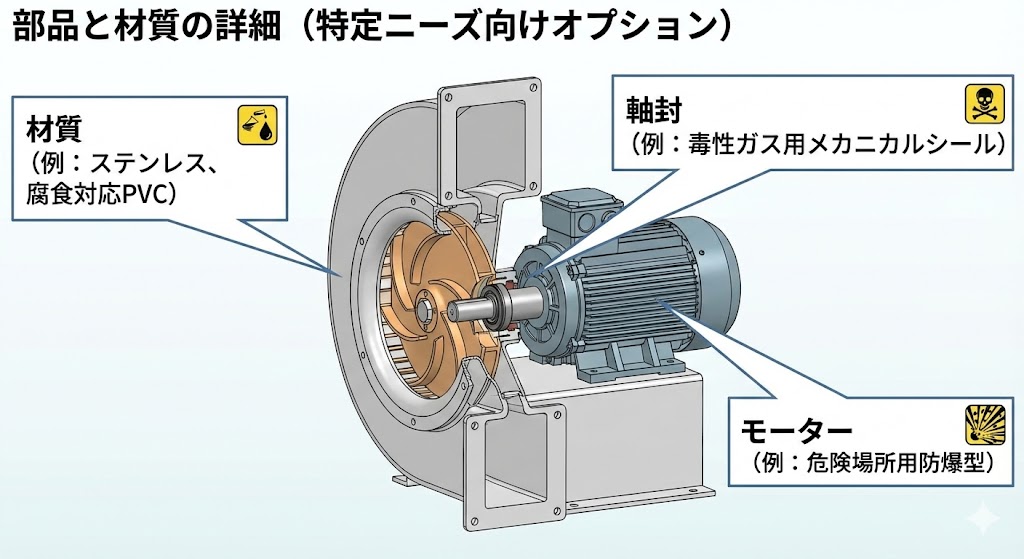

- 材料・軸封・電動機を決める：腐食、摩耗、漏えい、防爆、屋外環境、周囲温度、電源、始動方式を含める。
- 制御と省エネを決める：ダンパ、吸込ベーン、回転速度、台数制御を、負荷変動と固定抵抗を含む系全体で比較する。
- 運転・保全条件を決める：計器、警報、トリップ、予備機、点検空間、清掃、潤滑、消耗品、騒音・振動対策を仕様へ入れる。

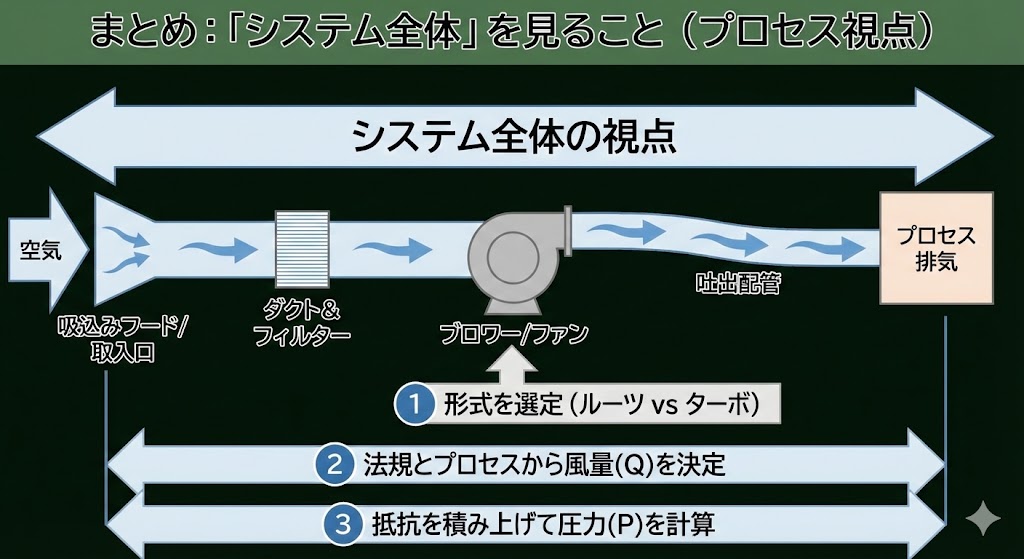

機器単体の最高効率点だけで決めるのではなく、吸込から吐出しまでの系統全体を一つの設備として扱うのが要点です。
4. 性能曲線と抵抗曲線の交点が運転点になる
ターボ形送風機の実際の運転点は、その回転速度での送風機特性と、ダクトや機器が作る装置抵抗曲線の交点です。ダンパを絞ったりフィルターが詰まったりすると抵抗曲線が立って小風量側へ移り、回転速度やガス密度が変わると送風機特性そのものが動きます。槽内圧や水深のような固定抵抗は風量ゼロでも残るため、二乗則・三乗則だけで回転速度制御の効果を見積もりません。
曲線の読み方は送風機の性能曲線と運転点、Nm³/hと吸込状態の風量の換算は送風機の風量・圧力・軸動力と密度補正で扱います。
5. 始動・通常運転・停止で確認すること
始動前
- ケーシング、ダクト、ガード、基礎、継手、ベルト、潤滑、冷却、ドレンを確認する。
- 吸込・吐出し経路、逆止弁、逃がし、パージ、ダンパのラインアップを確認する。
- 回転方向を所定の方法で確認し、人や工具が回転部・ダクト内にないことを確認する。
- 始動時のダンパ位置は、羽根形状と軸動力特性で変わるため、取扱説明書と運転標準に従う。
- 警報・トリップ、インターロック、予備機自動起動の条件を確認する。
通常運転
| 見る値 | 意味 |
| 吸込・吐出し圧力、差圧、風量 | 装置抵抗、運転点、フィルター詰まり、弁・ダンパ状態 |
| 電流・電力 | 過負荷、風量変化、接触、差圧上昇。形式ごとの軸動力特性と比較する |
| 軸受・ケーシング・吐出し温度 | 潤滑不良、冷却不良、圧縮による温度上昇、循環不良 |
| 振動・音 | アンバランス、付着、芯ずれ、軸受、共振、サージング、脈動 |
| 漏れ・臭気・ドレン | 軸封、腐食、凝縮、シールガス、排液不良 |
単発の値だけでなく、同じ負荷・同じ外気条件での通常値と比較します。異常の早期発見には、圧力、風量、電流、温度、振動を同じ時刻で記録するのが有効です。
停止・待機
停止順序、パージ、冷却継続、ドレン抜き、逆流防止、ダンパ閉止、予備機への切換えはプロセスごとに決めます。湿ったガスや腐食性ガスでは、停止後の冷却で凝縮し、停止中に腐食が進むことがあります。長期停止ではロータ固着、軸受、防錆、盤の結露も確認します。
6. 省エネは送風機ではなくシステムで考える
省エネ診断では、インバータを付ける前に、過大風量・過大な設計余裕と、フィルター・消音器・ダンパ・ダクトの不要な抵抗を減らし、実際の運転点と効率を測ります。そのうえで吐出しダンパ、吸込ベーン、回転速度制御、台数制御を、負荷変動と固定抵抗を含む系全体で比較します。回転速度制御では最低回転数・共振・冷却を、台数制御では追加・離脱時の逆流を確認します。
方式ごとの違いは送風機の風量制御と省エネ、可変速化の注意点は送風機の回転速度制御の注意点、台数制御は送風機の台数制御と順次起動で解説しています。
7. 異常は「機械・ガス・流路・運転点」に分けて調べる
| 現象 | 最初に確認すること | 主な原因群 |
| 風量不足 | 回転方向、回転速度、ダンパ、フィルター差圧、吸込・吐出し圧力 | 詰まり、漏れ、逆回転、ベルト滑り、密度変化、装置抵抗増加、羽根摩耗・付着 |
| 圧力・風量の周期変動 | 変動周期、運転点、弁・ダンパ、並列機、圧力波形 | サージング、軸流失速、ルーツの圧力脈動、逆流、制御ハンチング |
| 電流上昇・トリップ | 電圧、電流、風量、差圧、回転部、温度 | 形式固有の過負荷、閉塞、接触、軸受、異物、ガス密度上昇 |
| 温度上昇 | 軸受、吐出し、潤滑、冷却、吸込温度 | 潤滑不良、冷却不良、差圧上昇、再循環、接触、周囲温度上昇 |
| 振動・異音 | 振動値と周波数スペクトル、回転数、負荷、基礎、ダクト | アンバランス、付着、芯ずれ、軸受、共振、緩み、流体励振、サージング |
| 腐食・摩耗・穴あき | 付着物、ダスト、凝縮、温度履歴、肉厚 | ダスト摩耗、液滴衝突、露点腐食、材料不適合、停止中凝縮 |
サージングとルーツブロワーの圧力脈動は別の現象です。また、振動診断では生波形だけでなく周波数スペクトルを併記すると、回転数成分、羽根通過成分、電源周波数、軸受由来の高周波を切り分けやすくなります。警報値やトリップ値を超えた場合は、原因調査を続ける前に運転標準とメーカー手順に従って設備を安全な状態へ移します。
8. 送風機・ブロワー記事群の読み方
- ファン・ブロワー・圧縮機の違い：圧力比、ゲージ圧と絶対圧、Nm³/hとm³/hを整理する。
- 送風機の種類と特徴：多翼・後向き・翼形・ラジアル・軸流・斜流・ルーツを見分ける。
- 性能曲線と抵抗曲線・運転点：ダンパ、詰まり、回転速度で運転点がどう動くかを学ぶ。
- 風量・圧力・軸動力と密度補正：ガス条件、温度、湿度、法規風量を仕様へ落とす。
- 風量制御と省エネ：ダンパ、吸込ベーン、回転速度、固定抵抗を比較する。
- サージングと並列・直列運転：不安定領域、脈動、逆流を理解する。
- ダクトとシステムエフェクト：吸込・吐出し近傍の曲がりで性能が落ちる理由を学ぶ。
- 回転速度制御の注意点：捩り共振、低サイクル疲労、インバータ振動を確認する。
- 台数制御と順次起動：追加時の逆流、復電時の起動を確認する。
- 材質・軸封・摩耗・腐食：ダスト摩耗、付着、露点腐食、軸封の選び方を扱う。
- 運転・保全ポイントと異常現象：軸流・遠心・ルーツ別に日常点検と異常原因を整理する。
- 省エネ診断と現場計測：風量、風圧、電力を測り、机上診断と現地確認をつなぐ。
9. まとめ
送風機は、圧力区分（ファン・ブロワー・圧縮機）と作動原理（ターボ形・容積形）の2軸で整理し、カタログの仕様点ではなく装置抵抗との交点で決まる運転点を、最小～最大負荷まで確認します。始動時のダンパ位置や過負荷対策は形式で異なるため一律の操作にせず、省エネと異常診断は吸込から吐出しまでのシステム全体で行います。
参考文献
- 尾形俊輔ほか『ファン・ブロワ 改訂版』
- 日本プラントメンテナンス協会『ファン・コンプレッサーの本』
- 高橋徹『流体のエネルギーと流体機械』
- 化学工学協会編『改訂二版 化学装置便覧』
