静電気の防止策・流動帯電・計算の3論点と、着火までの流れ・接地・絶縁物・作業者の対策を並べた記事です。対策名を覚えるより、どの段階を断つ対策かで判断します。

物化の同じ単元:燃焼範囲・自然発火・粉じん爆発・爆発の分類は危険物取扱者甲種の燃焼基礎攻略で扱います。

危険物取扱者甲種 ○×ドリルのアプリアイコン危険物取扱者甲種 ○×ドリル法令・物化・性消の○×ドリル・記事で図解iPhone/無料・アプリ内購入

通勤・通学や昼休みなどのすきま時間に、効率よく勉強できるアプリを作りました。問題はこのサイトの記事と連動しています。

静電気の防止 ── 乾燥ではなく加湿、接地・ボンディングで電荷をためない

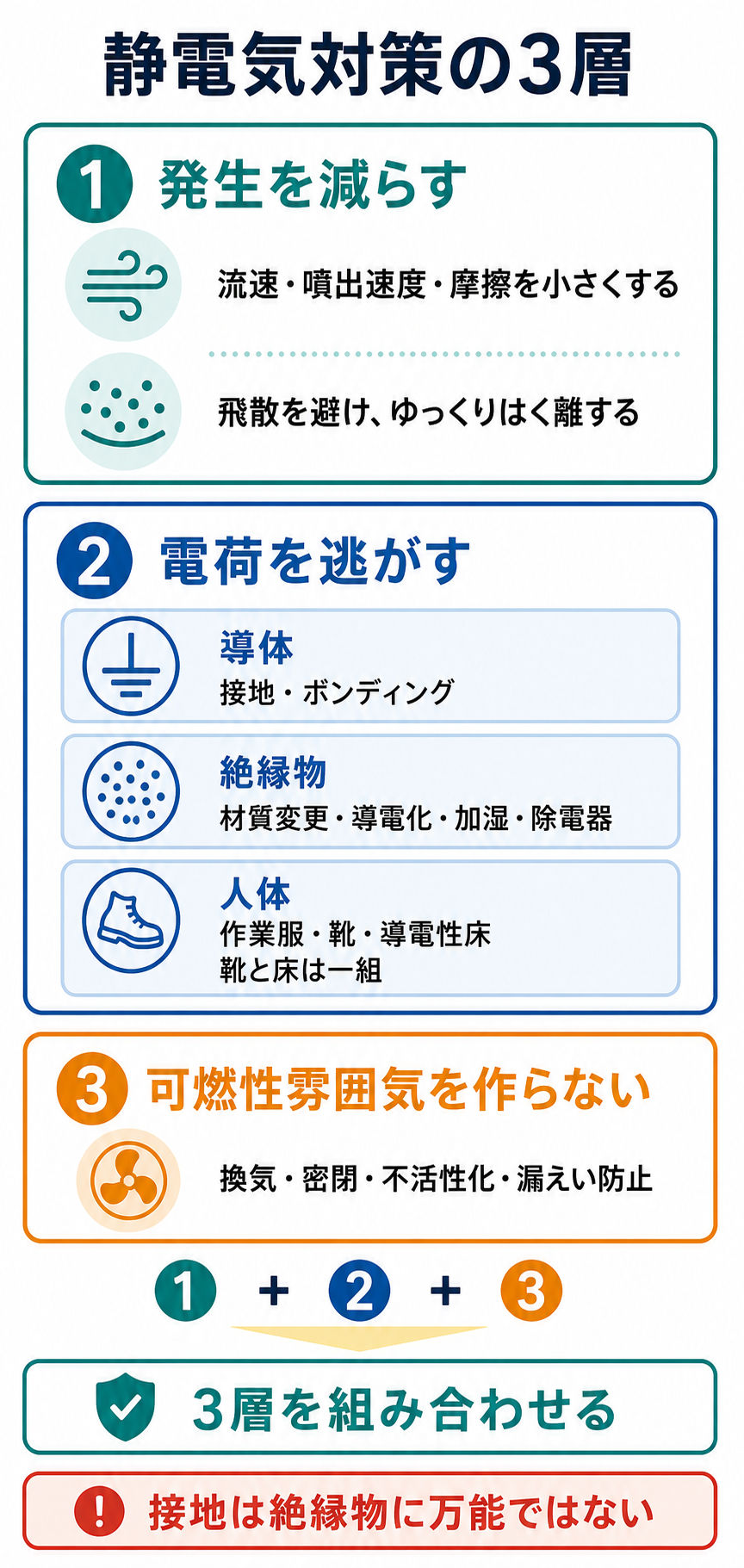

静電気対策の3層:発生を減らす、電荷を逃がす、可燃性雰囲気を作らないの3層を組み合わせる。接地は絶縁物に万能ではない
静電気対策は、発生抑制、電荷除去、可燃性雰囲気の防止を組み合わせます。対象物に応じて除電方法を使い分けてください。

静電気対策は、発生を減らす(流速を下げるなど)、電荷を逃がす(接地・ボンディング・加湿など)、可燃性雰囲気を作らないの3層です。室内を乾燥させると電荷がたまりやすくなるので、湿度は上げる側が対策です。

問われる形○×ポイント
室内を乾燥させるのは静電気災害の防止になる×逆。加湿で表面から電荷を逃がす
流速を落とすことと湿度を上げることは、どちらも蓄積を抑える○流速低下は発生側、加湿は漏えい側に効く
導体なら静電気はたまらない×大地から絶縁された導体は帯電する
加湿すればどの材料でも完全に除電できる×加湿が効くのは主に吸湿性の材料
層主な対策対象
発生を減らす流速・噴出速度を下げる、摩擦を小さくする、ゆっくりはく離する、飛散を避ける液体移送、粉体、フィルム、衣類
電荷を逃がす接地、ボンディング、導電性材料、加湿、除電器、帯電防止靴と導電性床導体、絶縁物、人体
着火条件をなくす換気、不活性化、密閉、漏えい防止、着火可能な濃度を避ける可燃性蒸気・ガス・粉じん
  • 一つの対策に頼らず、層を組み合わせる。液体の移送なら流速を抑え、タンク・配管・ホース・ノズルを接地・ボンディングし、飛散を避け、蒸気の滞留も防ぐ
  • 接地だけ行い、可燃性蒸気の滞留を放っておくのは不十分。換気・密閉・漏えい防止で着火できる雰囲気を作らない
  • 実務では、液体の物性・設備形状・流量・配管径・温度で必要条件が変わる。SDS、事業所の静電気安全基準、設備の設計条件を優先する

関連:給油の場面に沿って基礎から確かめたい人は危険物乙4の静電気はなぜ危ないかへ。

液体の流動帯電 ── 同じ流量で管を細くすると流速が上がり帯電しやすい

液体の流動帯電:同じ体積流量なら、細い管は断面積が小さいので同じ量の液が長く伸びて速く流れ、管壁との接触・分離が激しくなって太い管より帯電しやすい
同じ体積流量 Qv で送る太い管細い管
断面積 A大きい小さい
平均流速 u=Qv/A遅い速い
管壁との接触・分離穏やか激しい
流動帯電小さい大きい

体積流量は断面積×平均流速です。流量が同じなら、管を細くすると流速が上がり、液体と管壁の接触・分離が激しくなって帯電しやすくなります。

問われる形○×ポイント
細い管にすると流速が落ち、帯電の危険が減る×流量一定なら細いほど流速は上がる
流速や噴出速度を上げると帯電が減る×速いほど帯電しやすい。対策は小さくする方向
液面の上から落として注ぐ×飛散して帯電が増える。底部から静かに入れる
チェック箇所適切な方向不適切な方向
流速・噴出速度規定範囲内へ抑える必要以上に速くする
充填方法底部から静かに入れ、飛散・落下を避ける液面上方から激しく落下させる
設備材料導電性のタンク、ホース、ノズルを用いる電気的に孤立した導体を残す
接続導体をボンディングし、系を接地する容器だけ接地し、ホースやノズルを孤立させる
充填後規定の静置時間を守ってから測定・採取する直後に絶縁性器具を挿入する

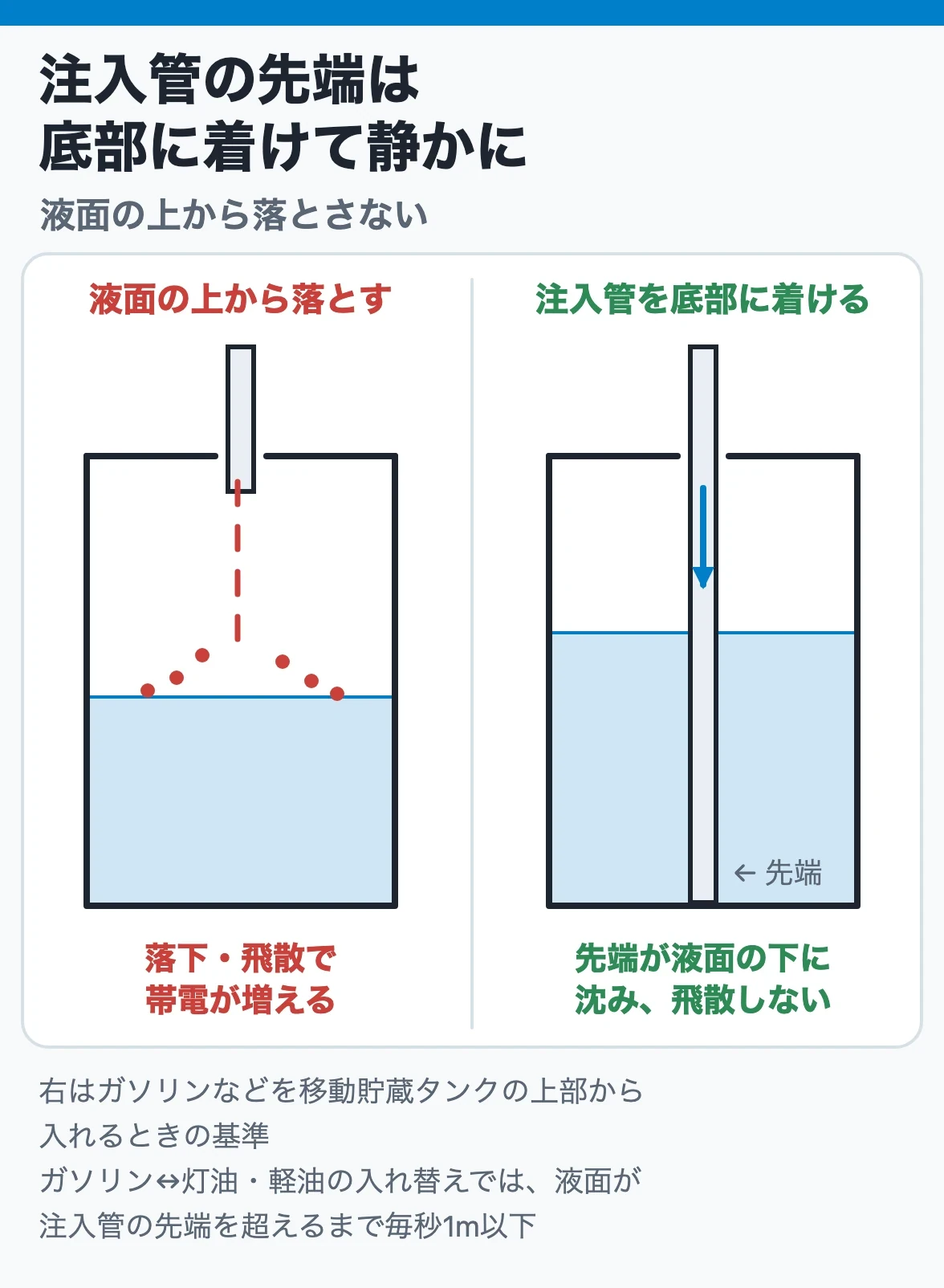

注入管の先端は底部に着けて静かに:液面の上から落とすと飛散して帯電が増え、注入管の先端を底部に着けると先端が液面下に沈むことを断面で比べる図
  • 第4類の引火性液体は、配管内の流動、ろ過、噴出、飛散、タンクへの落下で帯電する
  • 「液体だから接地する」で終わらせず、発生を減らす対策と電荷を逃がす対策を分けて確かめる

関連:第4類の品名・引火点・水溶性と消火まで復習する人は危険物取扱者甲種の第4類攻略|引火性液体の分類・性質・消火へ。

静電気の計算 ── Q=CV、E=½CV²、クーロン力は電荷の積に比例し距離の2乗に反比例

求めるもの式計算の例
帯電量 Q〔C〕Q=CV300pF×4.0kV=300×10−12×4.0×103=1.2×10−6C=1.2μC
放電エネルギー E〔J〕E=½CV²=½QV100pF・10kV:½×100×10−12×(1.0×104)²=5.0×10−3J=5mJ
クーロン力 FF=k×q1q2/r²距離3倍・一方の電荷2倍:2÷3²=2/9倍

帯電量は Q=CV、放電のエネルギーは E=½CV²(=½QV)、2つの点電荷の間の力は電気量の積に比例し、距離の2乗に反比例します。計算では先に単位の接頭語を10の累乗に直します。

問われる形○×ポイント
pFとkVを掛けるとき、10−12と103の指数を取り違える×10−12×103=10−9
エネルギーの式で電圧を2乗しない×E=½CV²。電圧は2乗で効く
距離を2倍にすると力は1/2になる×距離の2乗に反比例。1/4になる
電荷の倍率に、距離の倍率の2乗の逆数を掛ける○電荷2倍・距離3倍なら2×1/3²=2/9
接頭語意味
p(ピコ)10−12
μ(マイクロ)10−6
m(ミリ)10−3
k(キロ)103
  • 帯電量が同じなら、静電容量が小さいほど電圧は高くなる。容量が小さくても高電圧なら着火源になり得る
  • 着火は、放電エネルギーが可燃性混合気の最小着火エネルギーを上回ったときに起こる

静電気は「発生→蓄積→放電→着火」で理解する

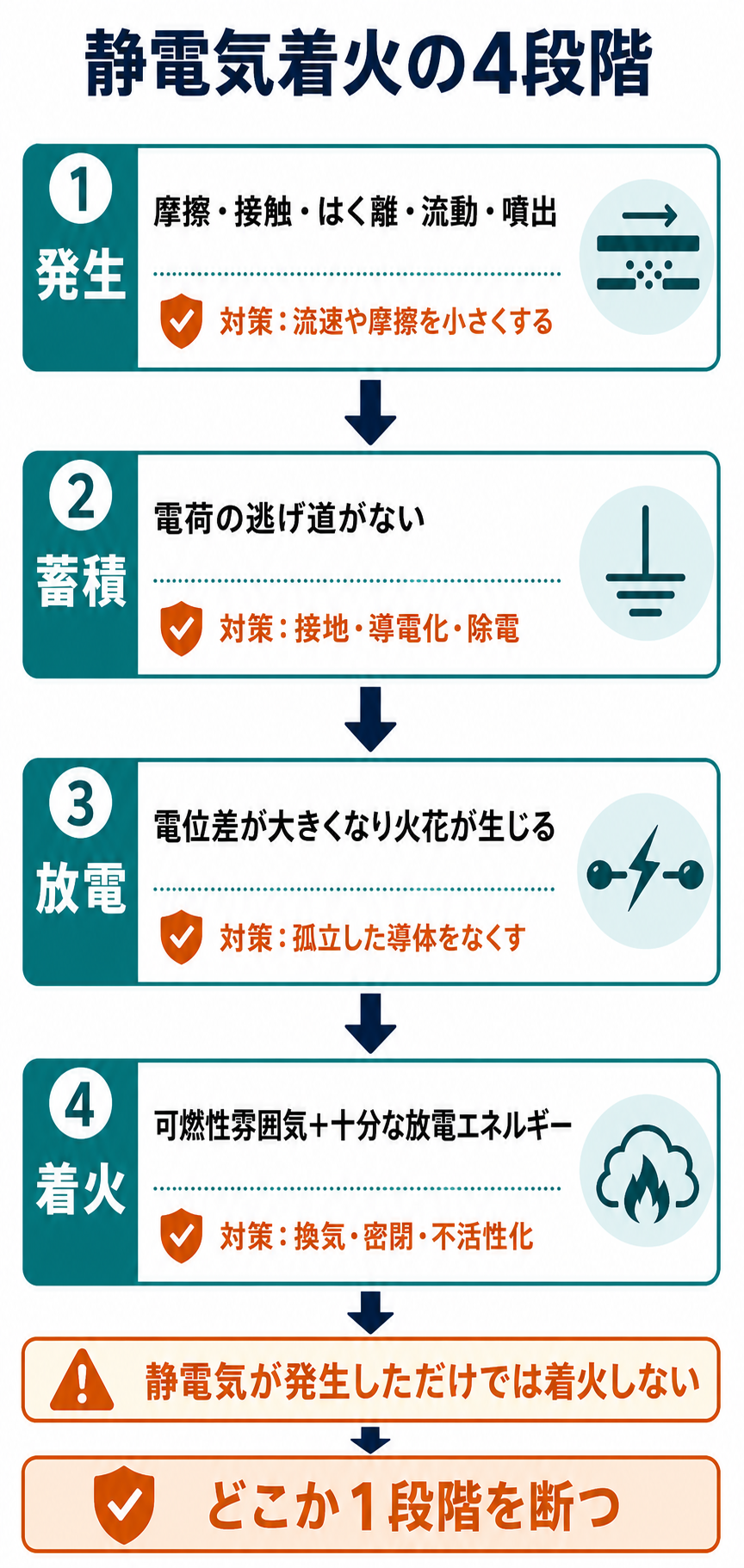

静電気着火の4段階:発生、蓄積、放電、着火の順で、静電気が発生しただけでは着火しないため、どこか1段階を断つ
静電気着火を、発生、蓄積、放電、着火の4段階で整理します。どこか一つの段階を断つことが防止につながります。
段階起きること試験で確認すること
発生物質同士の接触・摩擦・はく離・流動などで電荷が分離する速い流れ、噴出、細かな液滴、強い摩擦は発生を増やす
蓄積電荷が逃げにくい物体や人体へたまる絶縁性が高い、接地されていない、乾燥している
放電電位差が大きくなり、火花などの放電が起きる導体の孤立、人体の帯電、突起部などに注意する
着火放電で放たれるエネルギーが、可燃性混合気の最小着火エネルギーよりも大きくなる可燃性蒸気や粉じんが着火可能な濃度にあるかを見る

どこか一つの段階を断てば、着火へ進む可能性を下げられます。流速を下げるのは「発生」、接地は「蓄積」、換気は「着火できる雰囲気」を断つ対策です。

発生の形代表例覚えるポイント
摩擦帯電ベルト、衣服、靴底と床の摩擦摩擦が強いほど発生しやすい
接触・はく離帯電フィルムをはがす、容器を分離する接触面積、圧力、回数が大きいと増えやすい
流動帯電液体が配管、ホース、ろ過器を通る流速が大きいほど帯電しやすい
噴出帯電ノズルや細い開口部から液体・気体を噴出する高速噴出やミスト化を避ける
破砕・かくはん帯電粉砕、混合、粉体の投入粉体・液体双方で発生源になる
誘導帯電帯電体を導体へ近づける接触しなくても電荷分布が偏る
分類条件理由
発生しやすい摩擦が強い、接触面積・圧力・回数が大きい電荷分離の機会が増える
発生しやすい液体の流速・噴出速度が大きい配管壁やノズルとの接触・分離が増える
発生しやすい液体が飛散し、細かな液滴になる表面積と分離の機会が増える
蓄積しやすい電気抵抗が大きい絶縁物を扱う電荷が移動しにくい
蓄積しやすい導体が大地から絶縁されている発生した電荷の逃げ道がない
蓄積しやすい空気が乾燥し、表面から漏れにくい吸湿性の材料では表面抵抗が高くなりやすい
  • 直射日光に当たること自体は、代表的な帯電原因ではない。「乾燥」「流動」「噴出」と混同しない
  • 接触面積・圧力・回数を増やすと、接触・分離の機会が増えて発生が増える。抑えるには小さくする

接地とボンディングの違い

対策接続先目的代表例
接地導体と大地電荷を大地へ逃がすタンクや装置を接地線で大地へ接続する
ボンディング導体と導体導体間の電位差をなくすタンクと移動容器、配管とホースを電気的に接続する

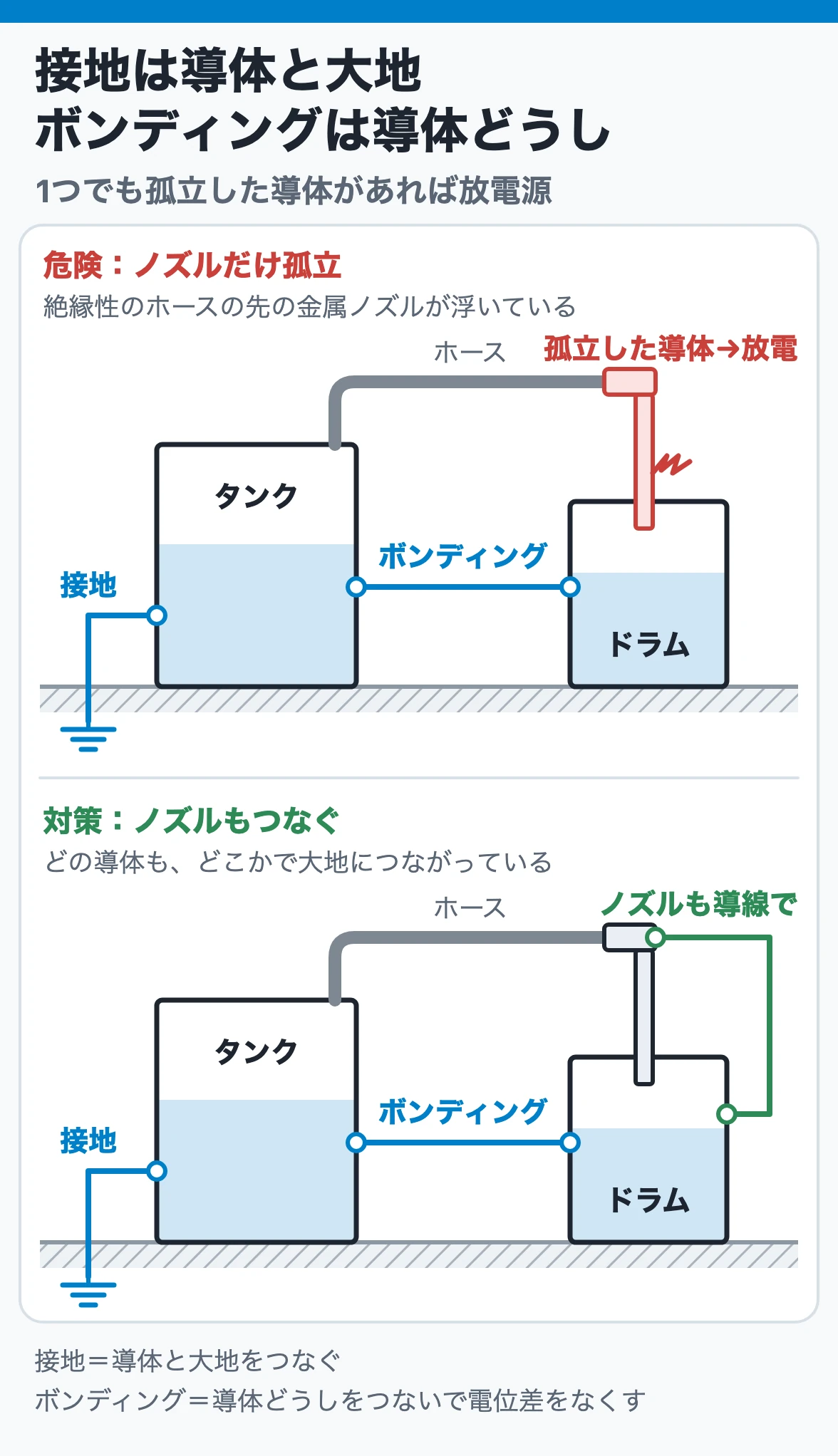

接地は導体と大地、ボンディングは導体と導体:タンクとドラムをボンディングし接地しても、絶縁性ホースの先の金属ノズルが孤立していれば放電源になる配置図

移し替え作業では、二つの容器をボンディングして同電位にし、さらに系を接地します。片方だけを接地しても、ホースやノズルなど別の導体が孤立していれば放電源になり得ます。「接地=すべての物体に有効」ではありません。

絶縁物は接地だけでは除電できない

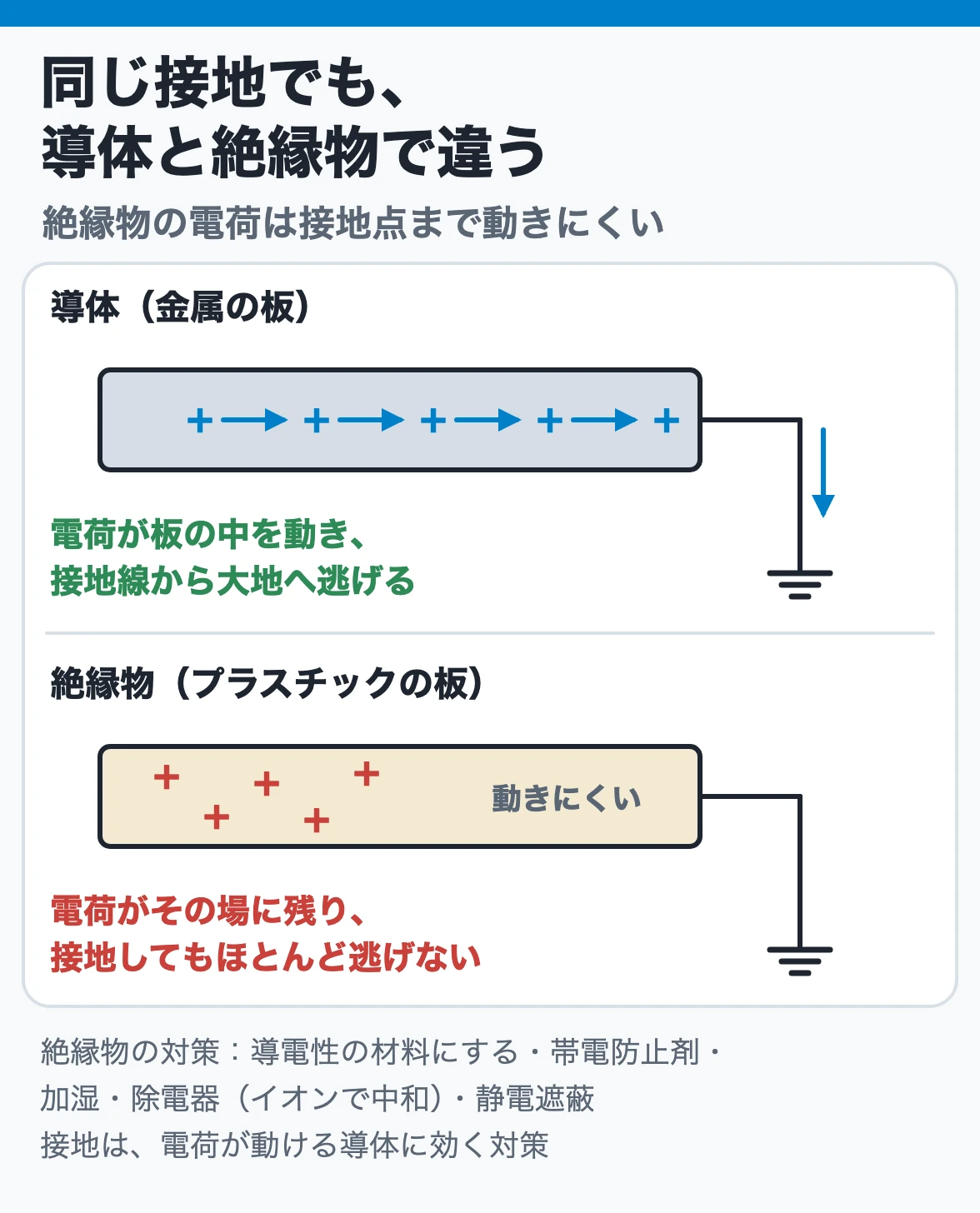

同じ接地でも導体と絶縁物で電荷の動きが違う:金属の板では電荷が板の中を動いて接地線から大地へ逃げ、絶縁物の板では電荷がその場に残りほとんど逃げない
対策ねらい注意点
導電性材料へ変更する電荷が移動できる経路を作る導電化した部分を適切に接地する
帯電防止剤を用いる表面抵抗を下げ、漏えいしやすくする材料や工程への適合を確認する
加湿する吸湿性材料の表面抵抗を下げるすべての絶縁物に万能ではない
除電器を用いる正負のイオンで電荷を中和する設置位置や風の届き方を確認する
静電遮蔽を行う電界の影響を抑える導電性の遮蔽体を適切に接地する

プラスチック、ゴム、合成繊維などの絶縁物は、電荷が接地点まで移動しにくく、単純な接地の効果は限られます。材質変更、導電化、加湿、除電器などを使い分けます。

作業者の帯電は靴と床を一組で考える

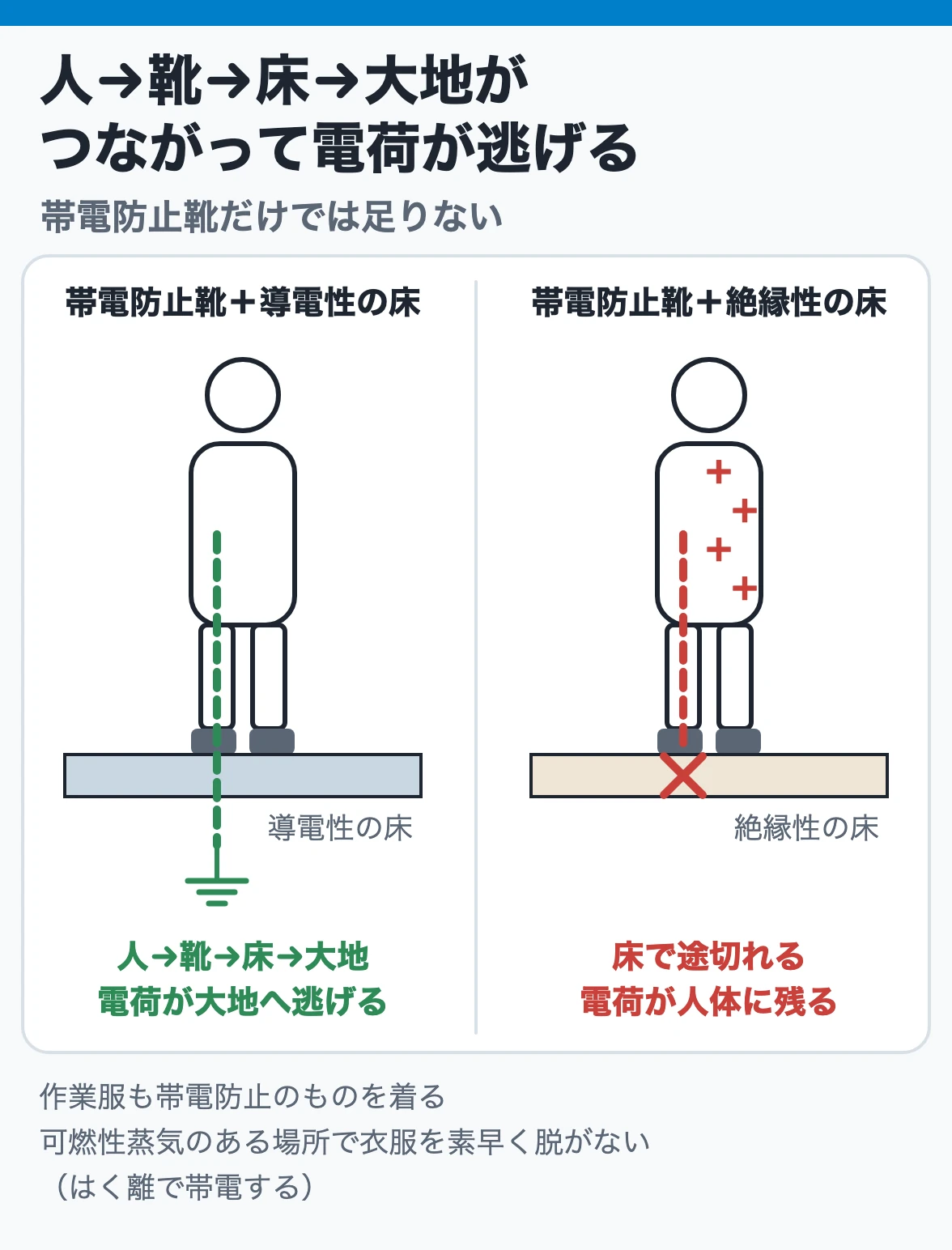

人→靴→床→大地がつながって初めて電荷が逃げる:帯電防止靴でも床が絶縁性なら経路が床で途切れ、電荷が人体に残ることを2人の断面で比べる図

人体は導体ですが、絶縁性の靴や床で大地から切り離されると電荷がたまります。

  • 帯電防止作業服を着る
  • 帯電防止靴または導電性靴を履き、靴から電荷を逃がせる導電性床で作業する
  • 作業前に、接地された金属に触れるなど定められた手順で除電する
  • 可燃性蒸気のおそれがある場所で、衣服を素早く脱着しない(はく離帯電と放電の危険が増える)

帯電防止靴だけを履いても、床が絶縁性なら「人→靴→床→大地」の経路はつながりません。可燃性蒸気がある場所で作業服を素早く脱着する行為は、消防試験研究センターの公式公開問題でも不適切な対策として扱われています。

次に読む記事

まとめ

静電気は発生・蓄積・放電・着火の順に進み、対策は発生を減らす・電荷を逃がす・可燃性雰囲気を作らないの3層です。乾燥ではなく加湿、流量が同じなら細い管ほど帯電しやすいことを押さえます。計算は Q=CV、E=½CV²、クーロン力は距離の2乗に反比例です。
