蒸留・蒸発・乾燥は、いずれも熱と物質の移動を使う単位操作です。何を分けたいか、何を蒸気として取り出すか、液や固体に何を残すかを先に決めると、似た用語を整理できます。

熱分野全体の学習順はエネルギー管理士・熱の勉強法、課目Ⅳの選択方法は課目Ⅳの攻略で確認できます。本記事は、蒸留・蒸発を中心に、乾燥を含む分離操作を物質収支と省エネへつなげます。

10年分で扱われた主題

2017〜2026年度の課目Ⅳ問題18では、還流比・理論段数、蒸発操作、沸点上昇、蒸気再利用、連続蒸留の物質収支、気液平衡、単蒸留、塔内装品、トレイ改造、蒸気再圧縮などが扱われました。

気液平衡を読む力、物質収支を立てる力、省エネ策の仕組みを説明する力の三つを学習の柱にします。

三つの操作を目的で比べる

表は横にスクロールできます →

蒸留では、気相と液相の組成が同じとは限りません。『絵とき「蒸留技術」基礎のきそ』は、二成分系の気液平衡から蒸留の基礎を説明しています。還流は塔内の分離に関係しますが、還流比を上げれば常に運転がよくなる、と単純化しないでください。

気液平衡の入口はラウールの法則、平衡線の読み方はx-y線図で詳しく確認できます。蒸留全体の構造は蒸留の完全ガイドへ進んでください。

還流比を上げたときの因果を追う

還流を増やすと、塔内へ戻る液量が増え、分離に必要な接触を増やす方向に働きます。一方で、リボイラとコンデンサの負荷、塔内流量、圧力損失やフラッディングの余裕も変わります。

製品純度だけを見て還流比を上げ続ける、という判断はできません。 分離性能、エネルギー消費、塔の容量制約を同時に考えます。詳しい因果は還流比を上げると何が起きるかで確認できます。

連続蒸留の物質収支を先に立てる

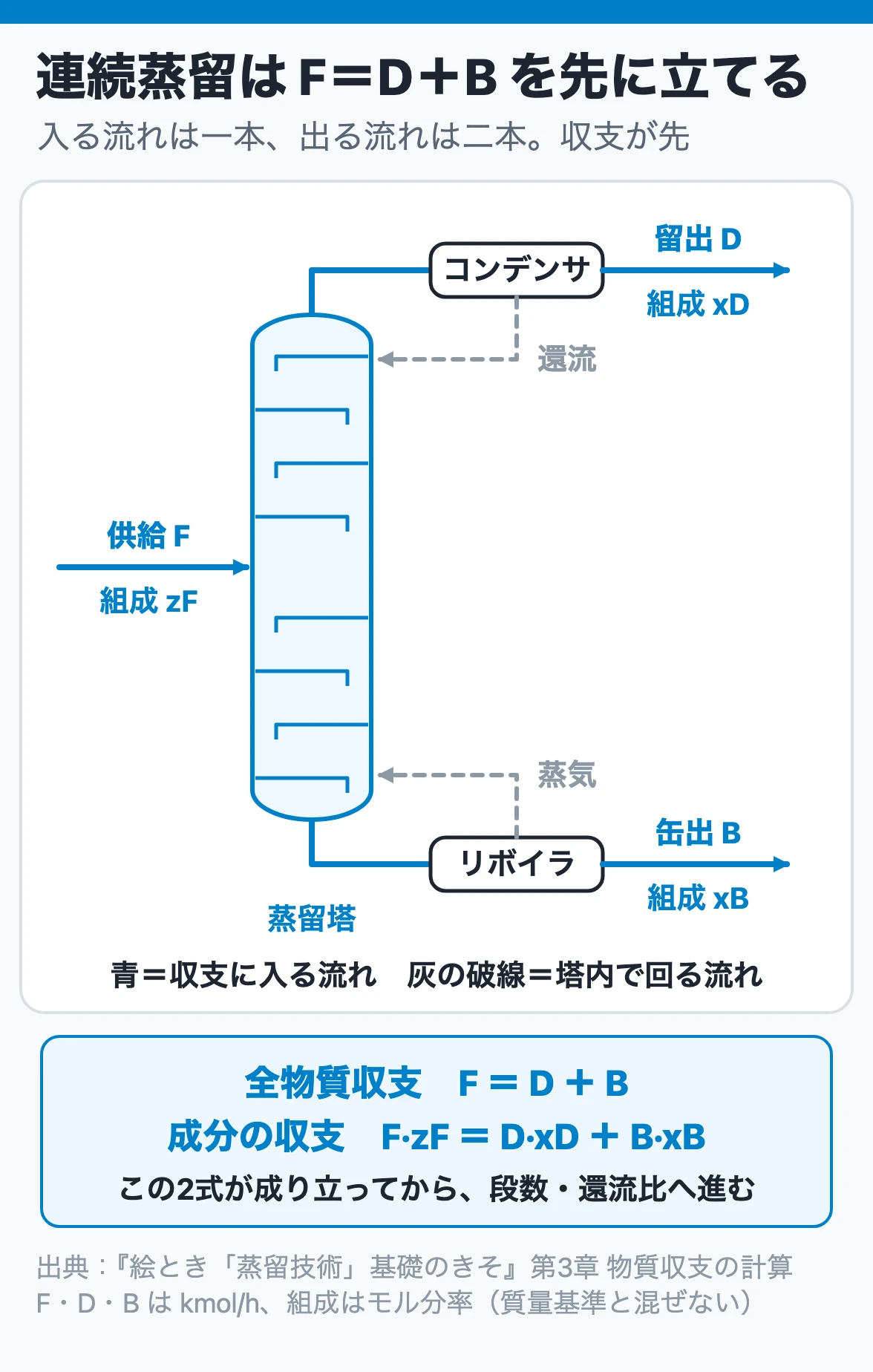

供給F、留出D、缶出Bを置くと、全物質収支と注目成分の収支を立てられます。流量や組成の単位をそろえ、モル基準と質量基準を途中で混ぜないでください。

塔の段数や還流を考える前に、指定された製品組成を満たすDとBが収支上成立するかを確認します。物質収支が合わない状態で、平衡線や操作線の計算へ進まないことが重要です。

蒸発は熱収支の基準をそろえる

蒸発操作では、供給液、濃縮液、蒸発蒸気について物質収支と熱収支を考えます。複数効用や蒸気の再利用を扱う問題では、どの蒸気が次の加熱源になるかを矢印で描くと整理できます。

蒸発量の計算では、濃度の基準と水分の行き先を先に書くことが重要です。式はその後に選びます。

単効用では加熱蒸気の凝縮熱を使って溶媒を蒸発させます。多重効用では前段で発生した蒸気を次段の加熱へ利用し、蒸気の利用回数を増やす考え方です。蒸気再圧縮では、発生蒸気の圧力・温度を上げて加熱源として再利用します。

省エネ策を比較するときは、蒸気消費だけでなく、温度差、沸点上昇、伝熱面積、圧縮動力、設備費、汚れやすさなどを確認します。蒸留の省エネ手法は蒸留の省エネにも整理しています。

乾燥は速度の変化を言葉で説明する

乾燥では、材料中の水分が移動し、空気側へ運ばれます。定率乾燥期間と減率乾燥期間の違いは、どこが乾燥を支配しているかを言葉で説明して覚えます。

『初歩から学ぶ乾燥技術 基礎と実践』は、湿り材料の多様性と乾燥の基礎用語から説明を始めています。材料の形、含水状態、空気条件で挙動は変わるため、一般論を実機条件へそのまま当てはめないことも必要です。

定率乾燥期間では、材料表面が十分に湿っており、外部からの熱・物質移動が支配的な状態として整理します。減率乾燥期間では、材料内部から表面への水分移動などが強く影響します。

含水率には湿量基準と乾量基準があり、同じ百分率として扱えません。問題文で分母が湿り材料全体か乾燥固体かを確認します。

独自の確認問題

ある蒸留塔で還流比を上げたところ、製品分離が改善する方向でした。この結果だけから、エネルギー消費も減ったと判断できるでしょうか。

答えと理由を開く

判断できません。還流量が増えると、一般に塔内流量とリボイラ・コンデンサ負荷が増える方向です。分離性能とエネルギー消費、設備容量を別々に確認する必要があります。

選択問題の学び方

1. 操作の目的を一文で言う。
2. 気相・液相・固相のどれが出入りするかを書く。
3. 熱収支か物質収支か、両方かを確認する。
4. 過去問で問われた用語をカード化する。

熱交換器との関係は熱交換器・熱回収対策、課目Ⅱの物質・熱収支の考え方は課目Ⅱの学習順と合わせて確認してください。

公式問題の使い方は過去問の入手先と復習方法へ進んでください。
