ポンプの始動手順は、「吸込弁を開ける」「ベントする」「起動する」「吐出し弁を開ける」と覚えられがちです。しかし、弁の順番だけを暗記すると、ポンプ形式や設備が変わったときに危険です。
始動の目的は、ポンプを液で満たし、潤滑・冷却・シールの流れを確立し、正しい負荷状態へ移すこと。停止の目的は、急な流量・圧力変化を避けて、次に安全に起動できる状態へ戻すことです。運転機から予備機への切換えでは、この2つを重ねて負荷を受け渡します。
この記事の結論
- 始動前の核心は、満液・ベント、吸込経路、潤滑・冷却・シール系、弁ラインアップの4つ
- 吐出し弁の始動位置はポンプ形式と設備で違う。一般的な遠心ポンプの閉止始動を、軸流ポンプや容積式ポンプへ流用しない
- 起動後は「回った」ではなく、吐出し圧力、流量、電流、音、振動、漏れ、補助系の流れが正常なことを確認する
- 切換えは予備機を先に起動し、一時並列で予備機の流量が出たことを確かめてから、運転機の負荷を徐々に渡すのが基本
- 予備機は起動しても、系統圧力が高いと締切状態のまま流せないことがある
- 本記事は手順書の代わりではない。設備SOP、インターロック、メーカー指示を最優先する
1. 手順を「目的」で読む
ポンプ設備には、形式、液性、温度、軸封、補助系、駆動機、配管がそれぞれ違います。すべての設備へ適用できる一列の操作手順はありません。
それでも共通する目的はあります。
| 段階 | 達成する状態 |
| 始動準備 | 正しい流路ができ、ポンプが満液で、必要な補助系が動いている |
| 始動 | 駆動機とポンプが正方向に立ち上がり、異常がない |
| 負荷投入 | 流量・圧力を急変させず、許容運転範囲へ移る |
| 定常確認 | 流量、圧力、電流、温度、振動、漏れが安定している |
| 停止 | 流量・圧力を安全に下げ、逆流や水撃を防ぐ |
| 切換え | 予備機が実際に負荷を受けた後で運転機を外す |
手順書の各行をこの目的に結びつけると、チェックの意味が分かり、抜けにも気づきやすくなります。

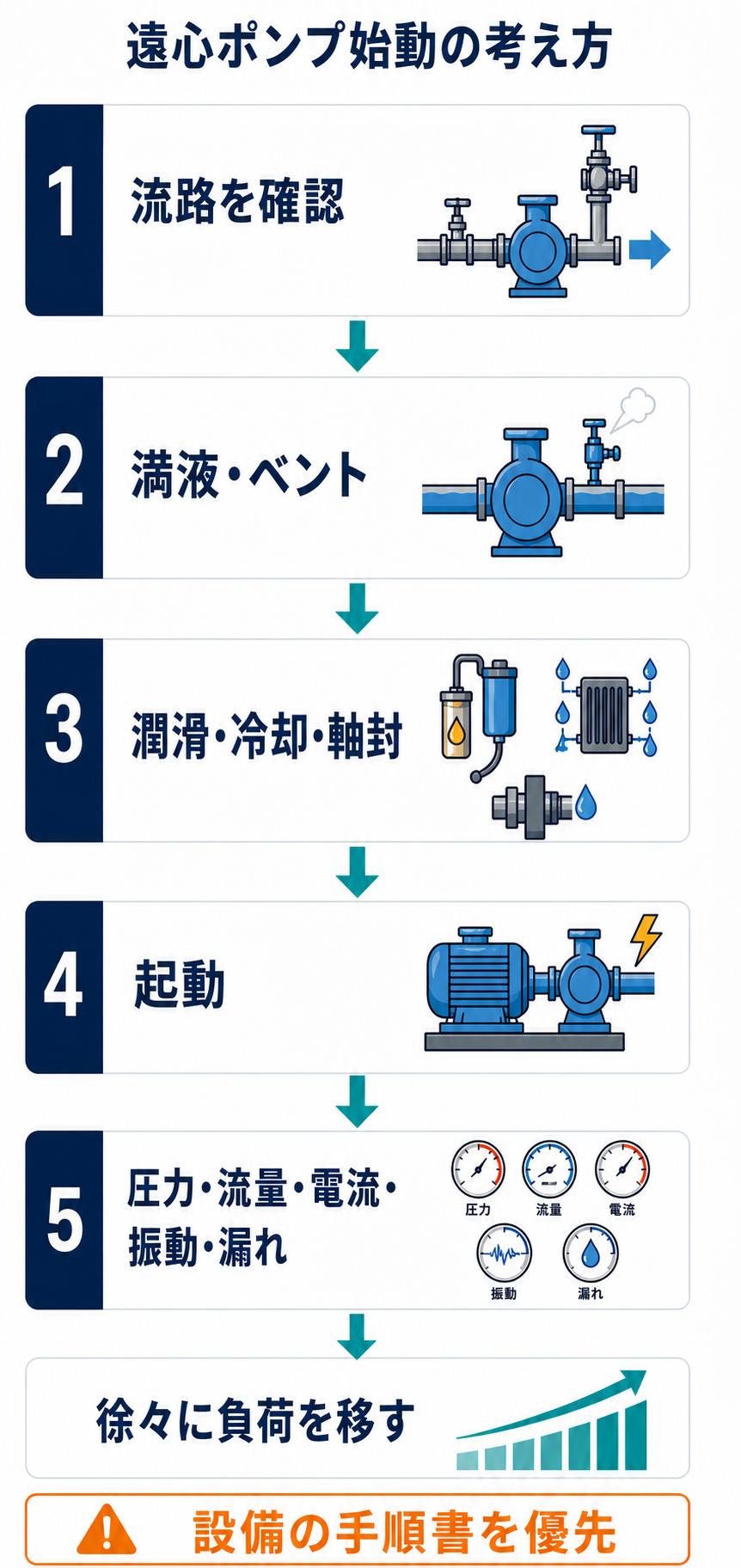

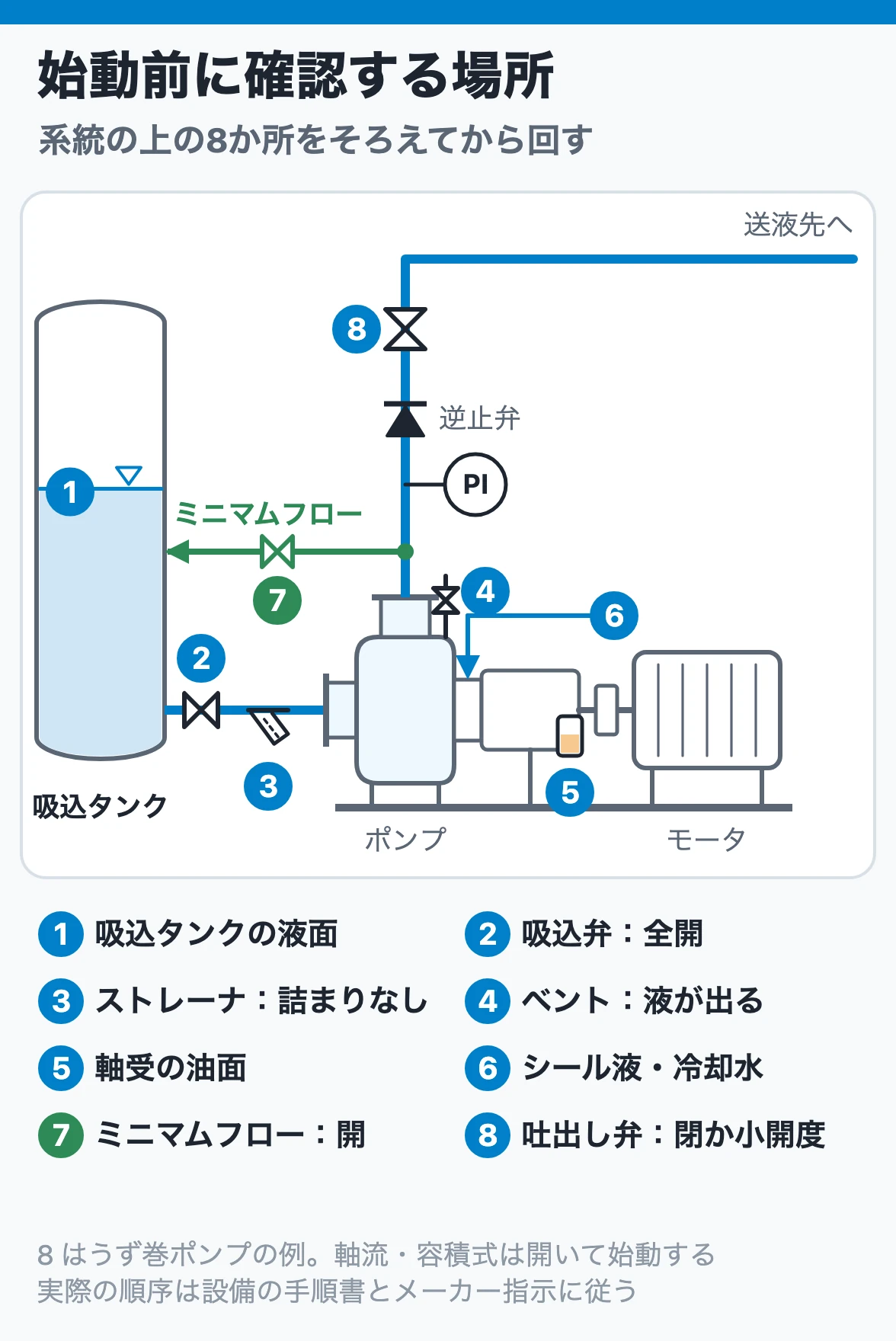

2. 始動前確認｜満液・弁・補助系をそろえてから回す
流路と弁ラインアップ
吸込タンクの液面、吸込弁、吐出し先、ミニマムフロー、ドレン・ベント、予備ラインの隔離を確認します。盤の開閉表示だけでなく、重要弁は現場の位置表示や前後圧力も使います。
特に吸込弁の閉止やストレーナ目詰まりは、起動直後の空運転・キャビテーションにつながります。吸込側に液があるだけでなく、ポンプ入口まで流路が通じていることが必要です。
満液とベント
遠心ポンプは液体で満たされる前提の機械です。ケーシングと吸込配管の空気・ガス・蒸気を抜き、設備で指定された方法で満液を確認します。
ベント弁から液が出たこと、満液検知器が満液を示したことなど、設備ごとの完了条件を使います。危険物・毒性液では、ベント先がクローズドドレンや回収系へ正しくつながっているかも確認します。
潤滑・冷却・軸封の補助系
ポンプ本体より先に流しておく系統があります。
- 軸受の油面、給油、オイルポンプ、油圧
- 冷却水の供給・戻り、流量
- メカニカルシールのフラッシング、クエンチ、バリア液・バッファ液
- グランドパッキンの封水
- 高温ポンプの暖機、低温ポンプのクールダウン
計器の「正常」表示だけでなく、サイトグラス、フローサイト、戻り温度、リザーバ液面など、現場で流れを確認できる箇所を使います。
機械・電気の状態
工事・整備後は、カップリングガード、締結、接地、異物、仮設品、回転方向、保護装置、非常停止を確認します。回転方向は、カップリングを外して軸の手回しで軽く回ることを確かめてから、モータだけを寸動させて確認します。ポンプをつないだまま逆回転させると、空運転や羽根車の取付けねじの緩みを起こすおそれがあります。寸動は設備の許可された手順と安全措置のもとでだけ行います。
高温・低温ポンプは温度差でクリアランスとアライメントが変わります。暖機・冷却の速度、ターニングの要否、待機機の保温方法はメーカー指示に従います。

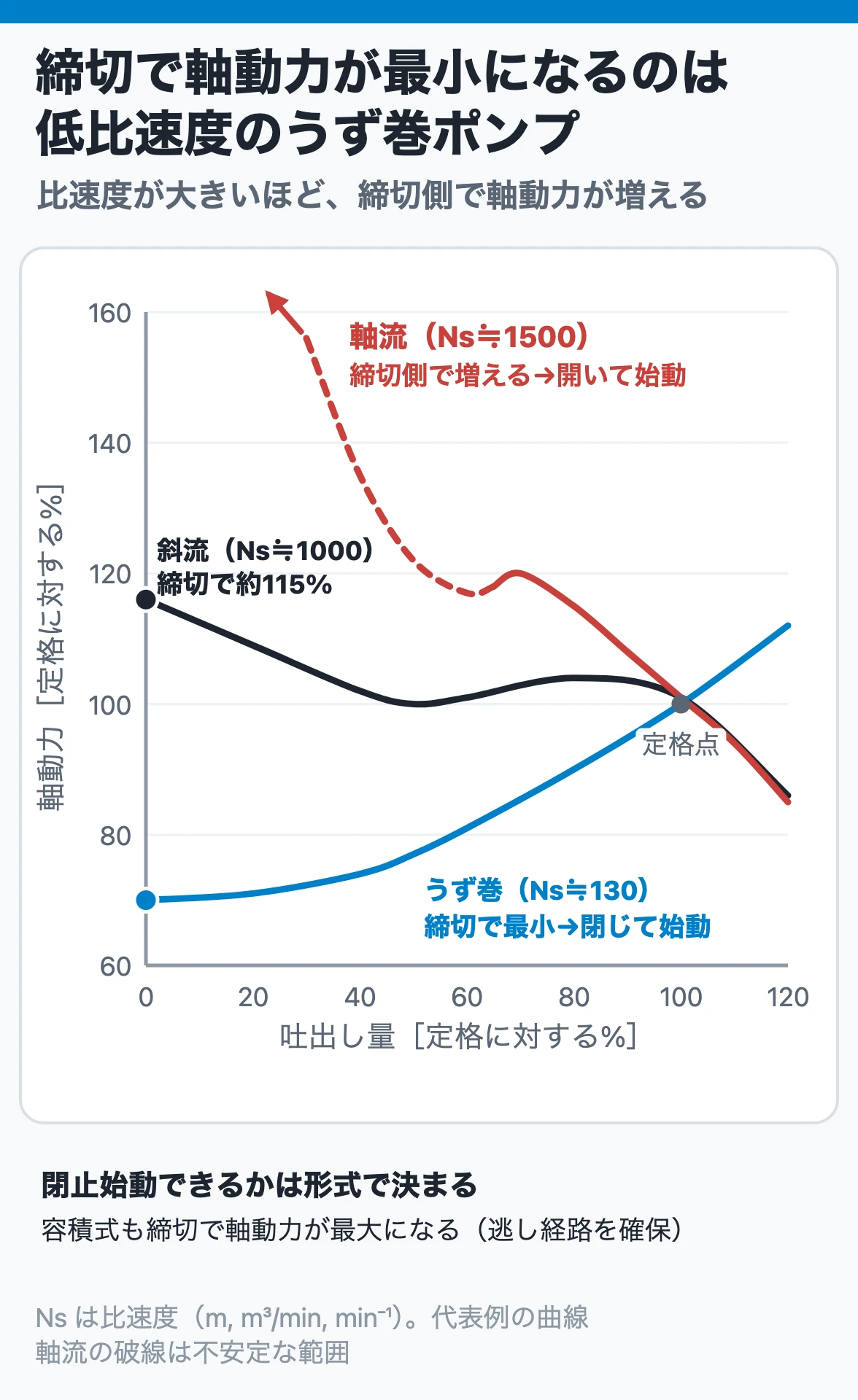

3. 吐出し弁は閉めて始動するのか
一般的な低比速度の遠心ポンプでは、吐出し弁を閉じるか小開度にして始動し、定格回転へ達してから徐々に開く方式があります。締切側で軸動力が比較的小さく、モータ始動負荷を抑えられるためです。
ただし、次のようなポンプでは同じ考え方を使えません。
- 軸流・斜流ポンプ：低流量側で軸動力が大きくなる形式がある
- 容積式ポンプ：吐出し側を閉じると圧力が急上昇する。逃し経路を確保して起動する
- 自動再循環・定流量設備：指定されたバイパス・弁シーケンスがある
- 高温・飽和液・液化ガス：締切時間と温度上昇の余裕が小さい
したがって、正しい問いは「ポンプは吐出し弁を閉めて始動するか」ではなく、このポンプ形式とこの系統で、始動時に必要な負荷と流量は何かです。
4. 始動直後に確認すること
スタートボタンを押してモータが回っても、始動成功とは限りません。短時間で次を確認します。
- 回転数が立ち上がり、異常な起動時間・電流になっていない
- 吐出し圧力がその弁状態・回転数で期待される値まで上がる
- 吐出し弁・逆止弁が開き、実流量が出る
- 吸込圧力が下がりすぎず、キャビテーション音がない
- 電流が許容範囲で、急増・異常低下がない
- 振動、軸受温度、軸封漏れ、異臭に異常がない
- 冷却水、シール液、潤滑油、ミニマムフローが継続している

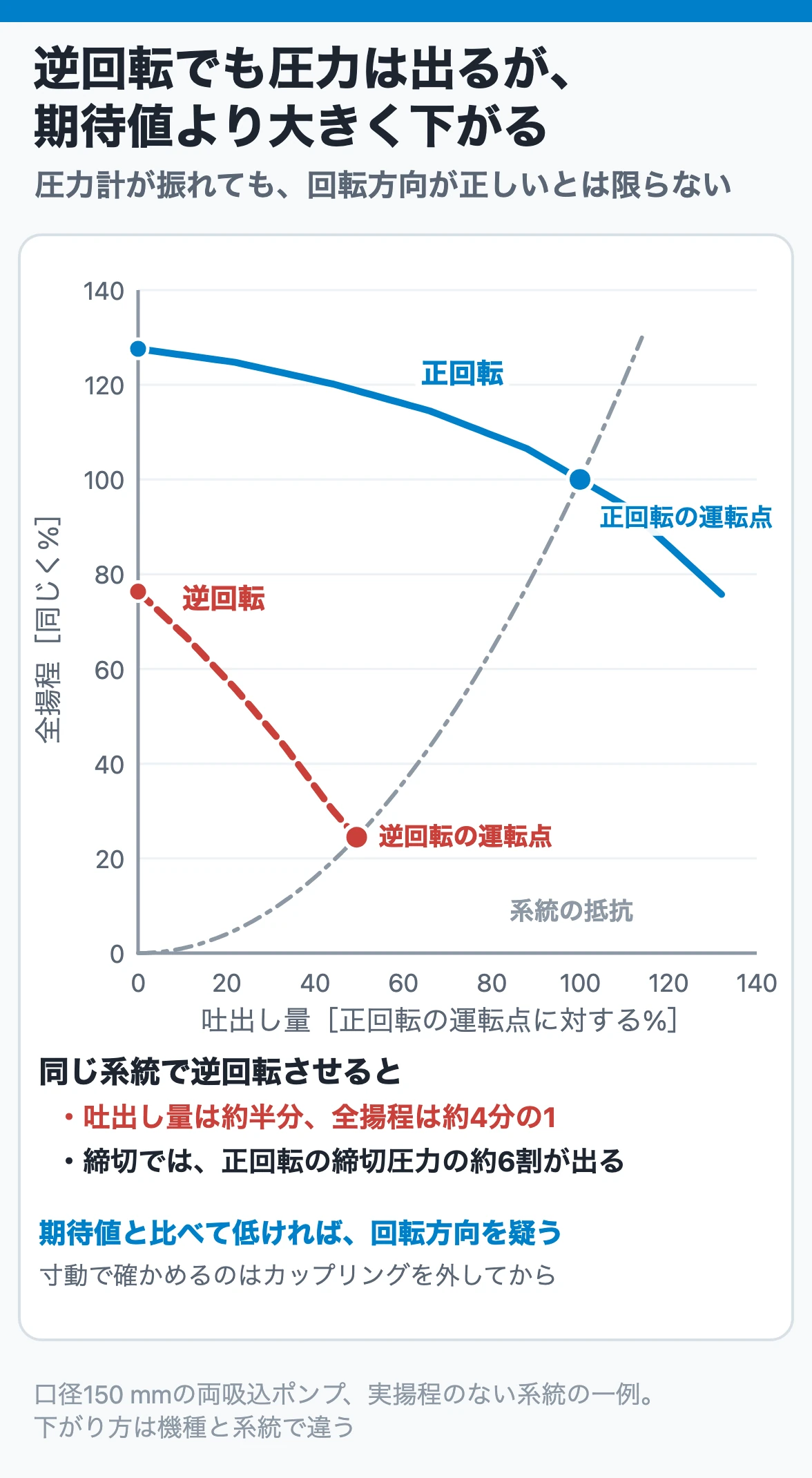

吐出し圧力が出ても流量ゼロなら、吐出し弁や逆止弁が開いていない締切状態かもしれません。逆に圧力が期待値まで上がらないなら、空気残り、吸込不良、弁誤操作、内部損傷を疑います。逆回転でも遠心ポンプは圧力を出します。全揚程は概略で規定吐出し量のとき半分ほどとされますが、下がり方は機種で大きく違い、同じ系統で運転すると全揚程が正規回転の4分の1程度まで下がった例もあります。圧力が出ていても、回転方向が正しいとは限りません。
異常があるとき、「もう少し回せば安定する」と待たないでください。設備の停止基準に達したら停止し、原因を確認します。
5. 定常運転へ負荷を移す
吐出し弁を操作する設備では、圧力計・流量計・電流計を見ながら徐々に開きます。急開すると流量が一気に増え、次の問題を起こし得ます。
- モータ過負荷
- 吸込配管損失の増加によるNPSH不足
- 吸込タンク液面の急低下・渦巻き
- 下流設備の圧力・液面の乱れ
- 空配管への急速充填によるウォーターハンマー
定常点では、性能曲線上の許容範囲に入っているかを確認します。流量だけ合わせて、振動や電流を外してはいけません。
6. 停止操作｜次の始動までを含めて考える
停止もポンプ形式・系統で順序が異なります。電動機駆動のうず巻ポンプでは、①再循環弁を開く、②吐出し弁を閉じる、③モータを停止するの順が一般的です。軸流ポンプなどでは②と③が逆になり、吐出し弁を閉じる前にモータを止めます。
停止後に確認するのは次の点です。
- 逆回転や逆流がない
- 吐出し圧力・流量が正常に下がった
- 軸封漏れ、異音、異臭がない
- 冷却・潤滑・シール補助系を、指定された後運転時間まで継続した
- 凍結、固化、重合、腐食、沈降がある液は、ドレン・洗浄・置換を行った
- 次回始動に必要な弁位置、液面、予備機状態へ戻した
高温ポンプでは、停止した直後に冷却水を止めると、軸受や軸封に熱がこもる場合があります。反対に、急冷で熱ひずみを起こす設備もあります。補助系の停止時期は設備手順で管理します。

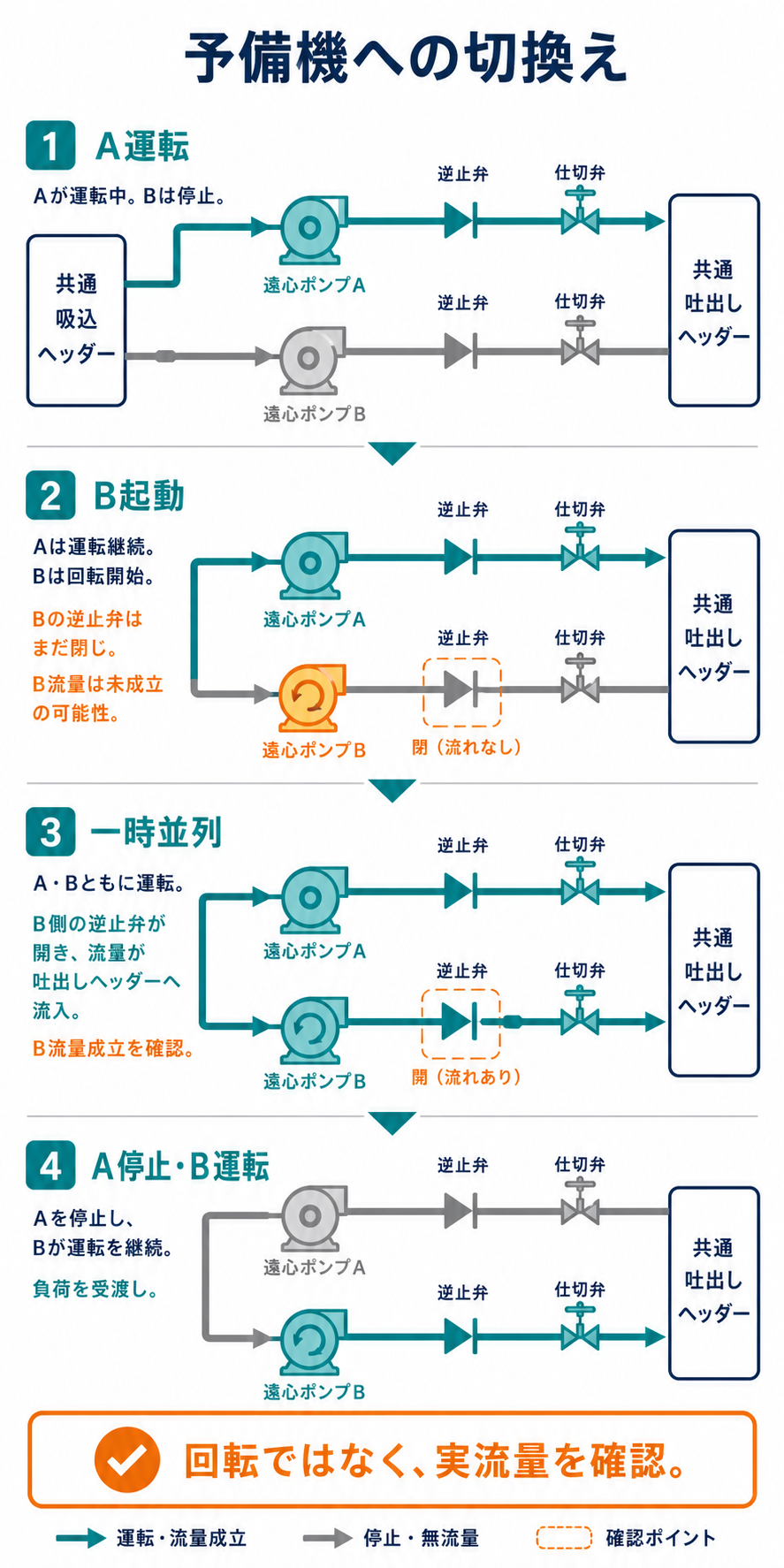

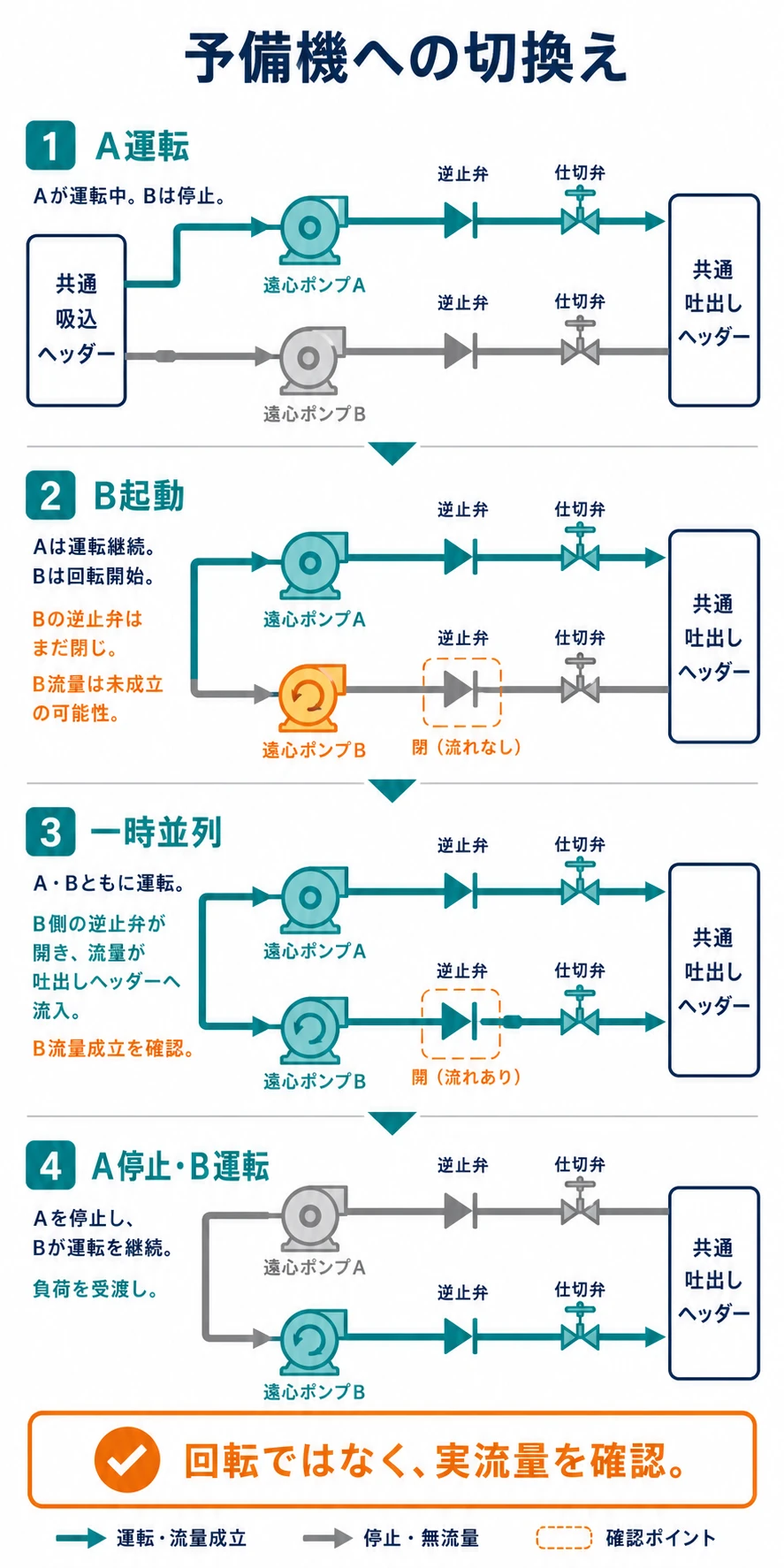

7. 運転機から予備機へ切り換える
切換えの基本は、予備機が負荷を受けたことを確認してから運転機を止めることです。
- 予備機のラインアップ、満液、ベント、補助系、暖機・冷却状態を確認する
- 予備機を起動する
- 規定回転数、圧力、音、振動、電流、漏れを確認する
- 予備機の吐出しを系統へつなぎ、実流量が出たことを確認する
- 一時並列の状態で、総流量と下流プロセスを安定させる
- 運転機の吐出し弁を徐々に閉め、予備機の流量が増えることを確かめながら負荷を受け渡す
- 運転機を停止し、逆流・逆回転がないことを確認する
- 停止機を次の待機状態へ戻し、切換え後の値を記録する
重要なのは手順4（予備機の実流量の確認）です。予備機は回っていても、系統圧力がそのポンプの締切揚程より高ければ逆止弁を開けられず、流量を出せません。その状態で運転機を止めると、送液が途切れます。
「予備機起動ランプ」ではなく、予備機の流量が出たことと、負荷が移ったことを確認します。
8. よくある失敗
- 盤表示だけで弁開を判断する：実弁の固着、リンク外れ、逆止弁固着を見落とす
- 空気抜きを時間で終える：満液の完了条件を使わず、空気を残す
- 補助系を主機と同時起動する：シール・軸受に必要な流れが成立する前に回転する
- 予備機が回っただけで主機を止める：予備機が締切状態で送液が途切れる
- 切換えを急ぐ：ヘッダー圧力と流量が急変し、水撃や下流プロセス乱れを起こす
- 停止後すぐ全補助系を止める：残熱、シール、潤滑条件を損なう
- 保護装置をバイパスしたまま運転する：整備時の仮処置が常態化する
まとめ
- 始動直後は圧力と流量をセットで見る。圧力が出ても流量ゼロなら締切、圧力が期待値の半分程度かそれより低いなら逆回転を疑う
- うず巻ポンプの停止は、再循環弁を開く→吐出し弁を閉じる→モータ停止の順。軸流ポンプでは弁とモータの順が逆
- 停止後も、冷却・潤滑・シールの補助系は指定された時間まで止めない
