化学プラント大全 複雑なプラントを安全かつ最適に動かすために欠かせないシステム、それが「DCS」です。
現場で飛び交う専門用語の意味がよく分からない、システム全体のイメージが掴みきれない、と悩んでいる方もいらっしゃるのではないでしょうか。
この記事では、DCSがなぜプラントに必要なのか、どのような構造で動いているのかといった本質を、基礎から最新トレンドまで一気に解説します。これを読めば、システム全体の視点を持つことができ、日々の業務に自信を持って取り組めるようになるはずです。
DCSとは何か？「分散」と「集中」の概念
DCSは「分散制御システム（Distributed Control System）」の略称で、まさにプラントの頭脳であり神経にあたる存在です。
ここで重要なのが、「分散」と「集中」という2つの概念です。
コントローラーを機能やエリアごとに「分散」させることで、一部の機器が故障してもプラント全体の停止につながることを防ぎ、高い信頼性を確保しています。
一方で、運転操作や監視は中央操作室の画面に「集中」させ、効率的な一元管理を実現しています。
主に、24時間止めることが許されない連続プロセス産業で使われているのが特徴です。
歴史的背景

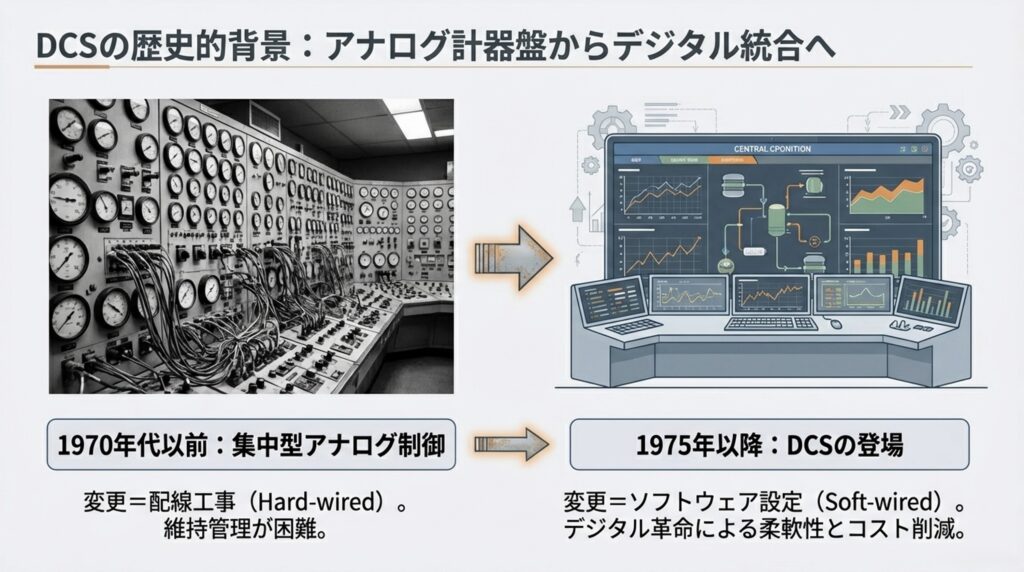

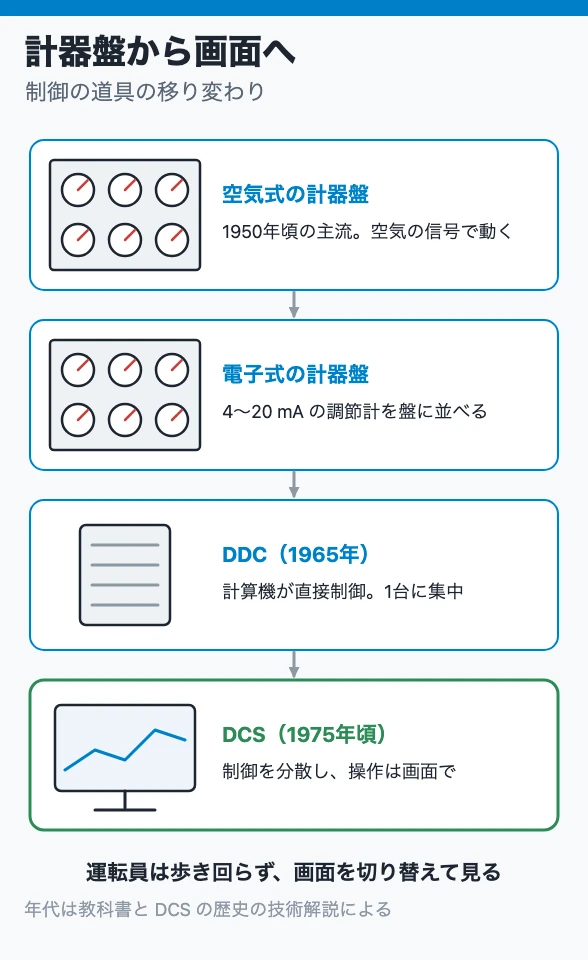

1970年代以前は、壁一面に計器が並ぶアナログ制御の時代でした。この頃は、制御を変更するたびに配線を繋ぎ直す「ハードワイヤード」な作業が必要で、非常に手間がかかっていました。
しかし、1975年以降にDCSが登場すると、制御ロジックの変更はソフトウェア上の設定、つまり「ソフトワイヤード」で行えるようになり、柔軟性が飛躍的に向上してコスト削減にも大きく貢献しました。
現場でよく聞く「PLC」との違い
制御システムとしてよく比較されるのが「PLC」です。それぞれの得意分野と設計思想の違いを整理しておきましょう。

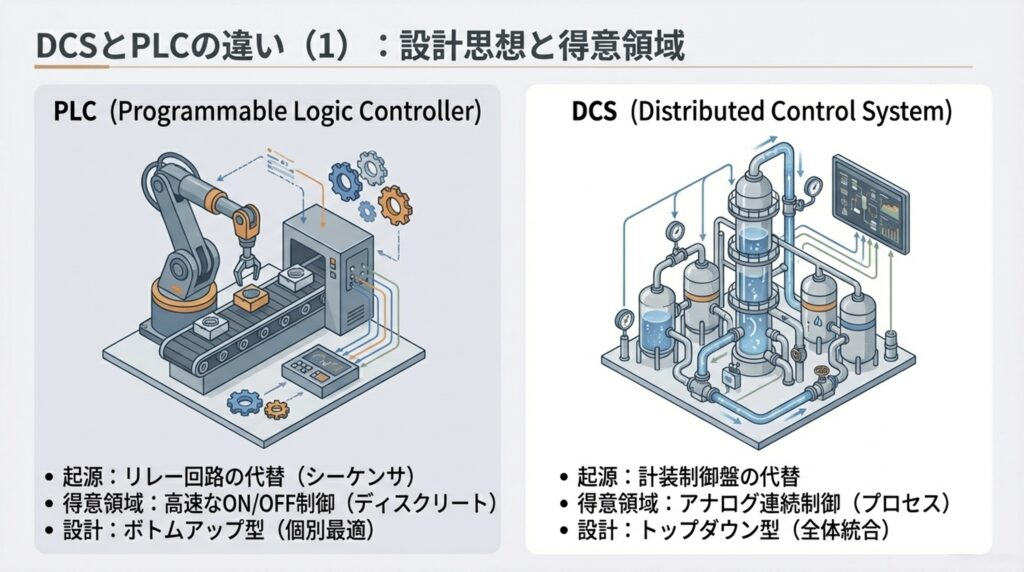

- PLC（プログラマブル・ロジック・コントローラー）もともとはリレー回路の代替として生まれました。モーターの起動や停止など、高速なオン/オフ制御を得意としています。装置ごとの個別最適を図る「ボトムアップ型」の思想を持っています。

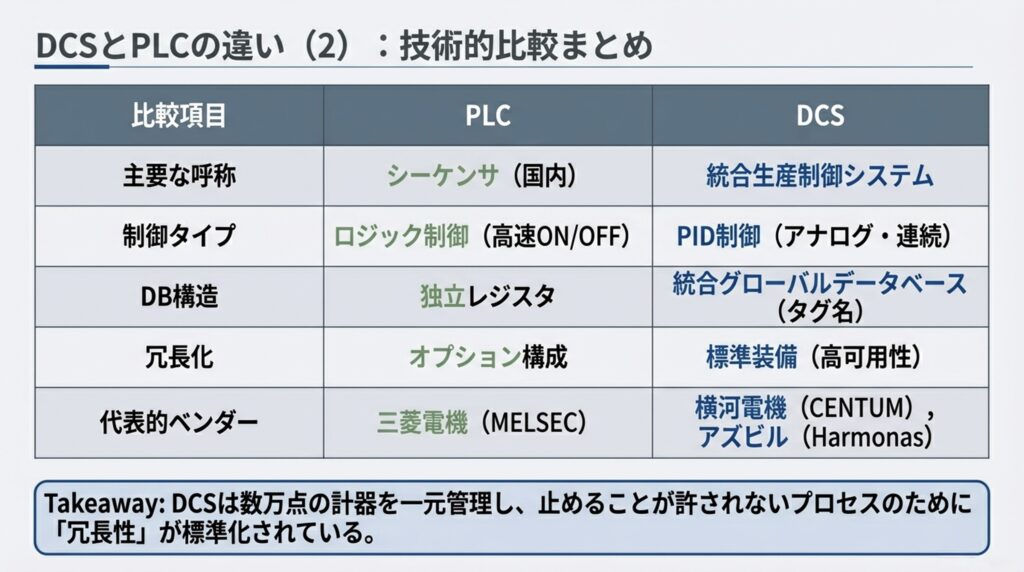

- DCS（分散制御システム）計装盤の代替として生まれました。温度や圧力といったアナログ連続制御を得意とし、プラント全体を統合する「トップダウン型」の思想を持っています。
技術的に特に注目すべき点は、DCSは「タグ名」と呼ばれる共通の名前でシステム全体を一元管理できる点と、「冗長化」が標準装備されている点です。止めることが許されないプラントを守るため、この冗長性がDCSの最大の強みとなっています。
DCSのシステム構成（アーキテクチャー）

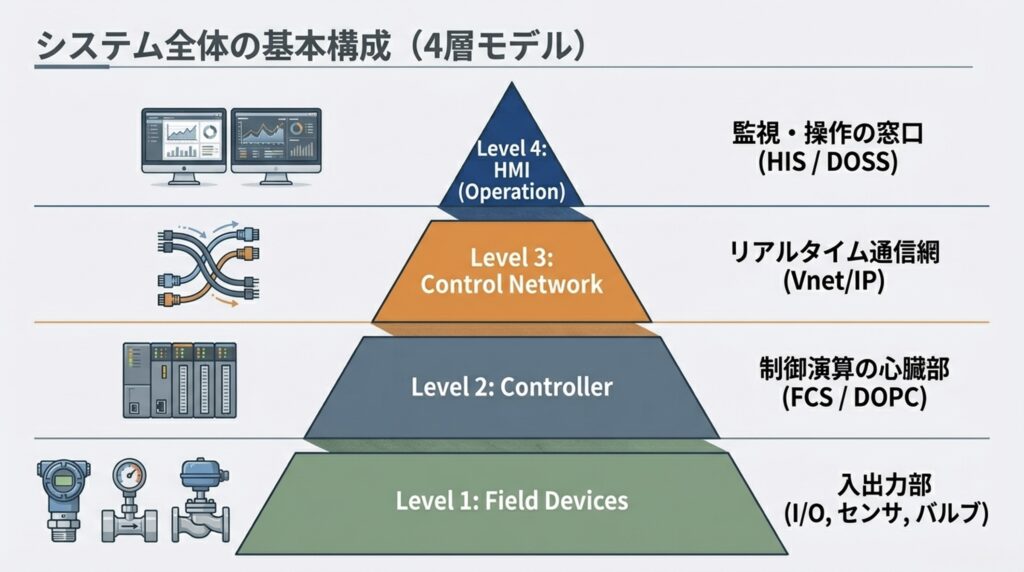

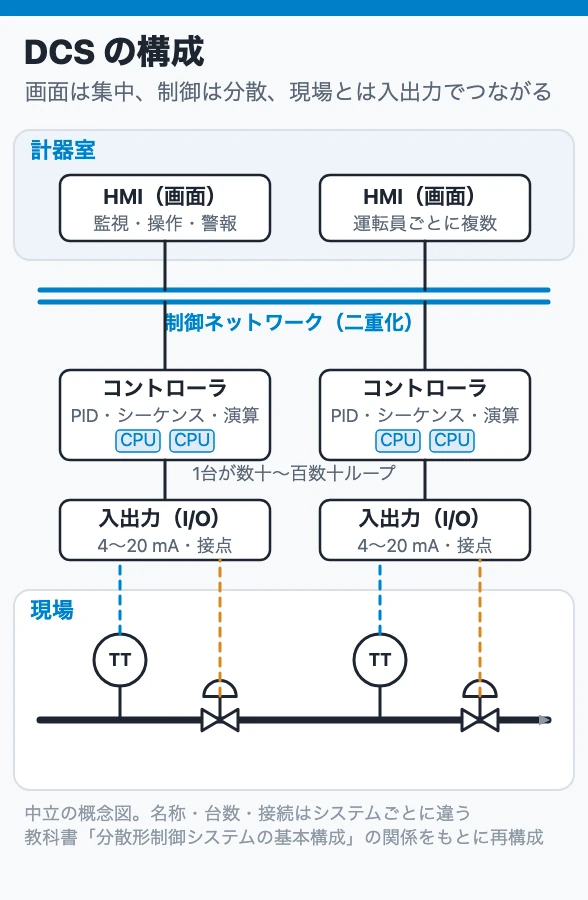

DCSのシステムは、大きく4つの階層（レベル）に分かれています。
- レベル1：現場機器センサーやバルブなど、実際に物理的な動きを検知・操作する部分です。
- レベル2：コントローラー複雑な制御演算が行われる心臓部です。
- レベル3：制御ネットワーク機器同士をつなぐ、リアルタイムな通信を担う神経網です。
- レベル4：HMI（ヒューマン・マシン・インターフェース）オペレーターが監視や操作を行うための画面（インターフェース）です。
止まらない心臓部と進化するHMI
DCSの心臓部であるコントローラーが止まらない秘密は、高度な「冗長化」の仕組みにあります。

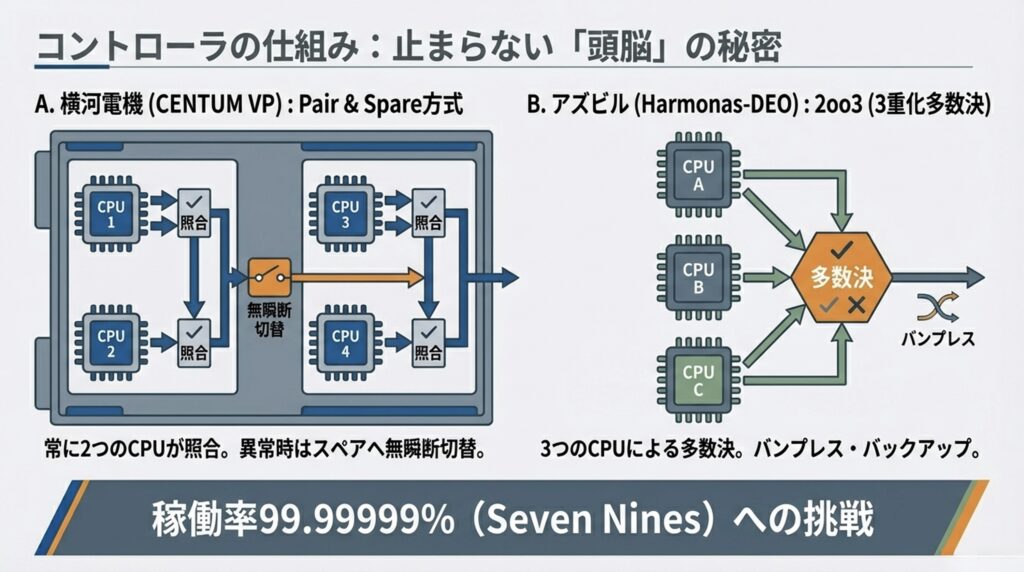

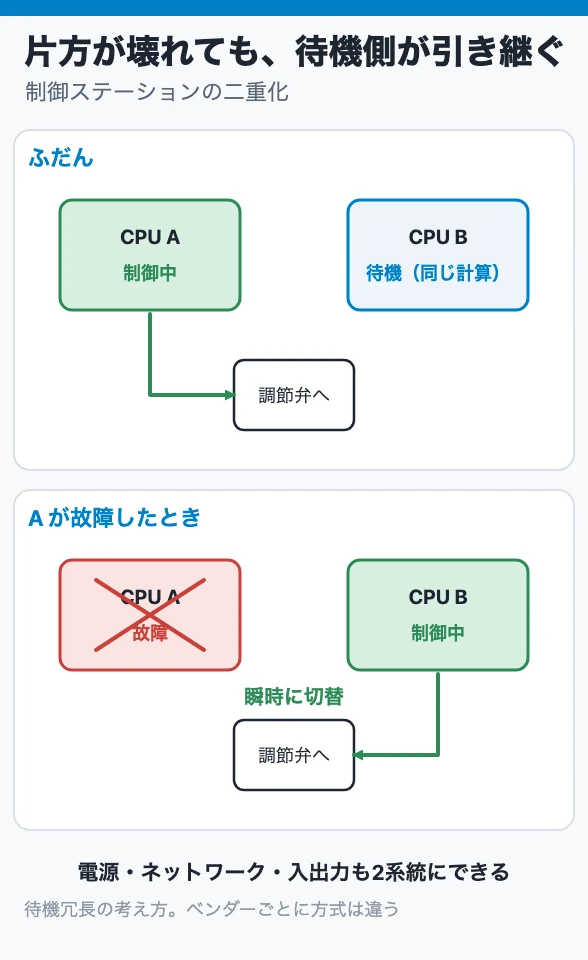

例えば、常に2つのCPUが演算結果を照合し、異常があれば待機しているペアへ「無瞬断（一瞬の途切れもなく）」で切り替わる方式や、3つのCPUによる多数決で正しい値を出力する方式があります。これにより、稼働率99.99999%（セブンナインと呼ばれる驚異的な数値）を実現し、プラントの安定稼働を底支えしています。
オペレーターが操作する画面であるHMIも進化しています。

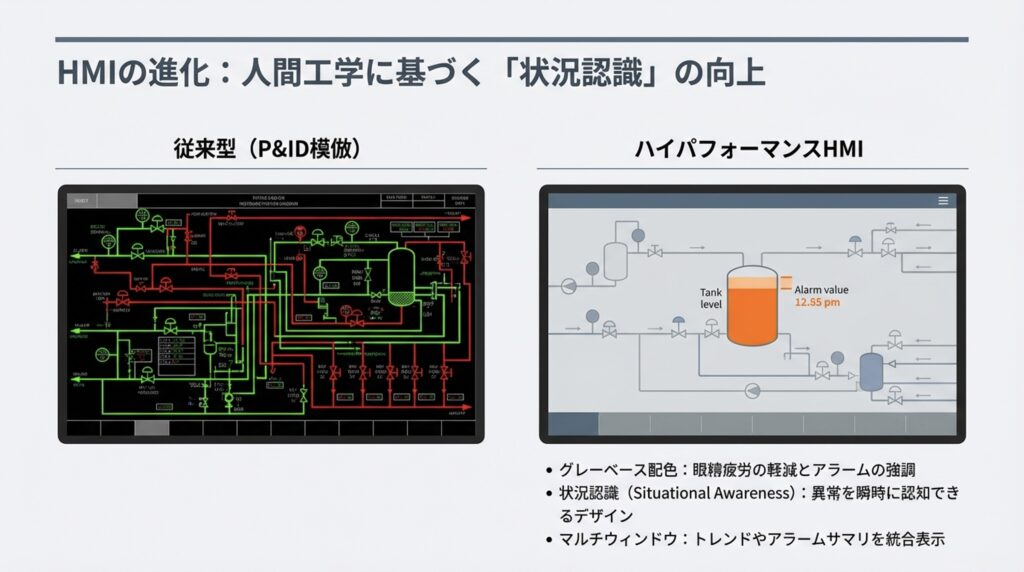

かつての原色を多用した配管図の模倣から、現在は人間工学に基づいた「ハイパフォーマンスHMI」が主流です。画面全体をグレーベースにして疲労を軽減し、異常が発生した時だけ色を強調して表示させます。これにより、状況認識が劇的に向上し、異常の早期発見をサポートします。
スマート化するネットワークと現場機器

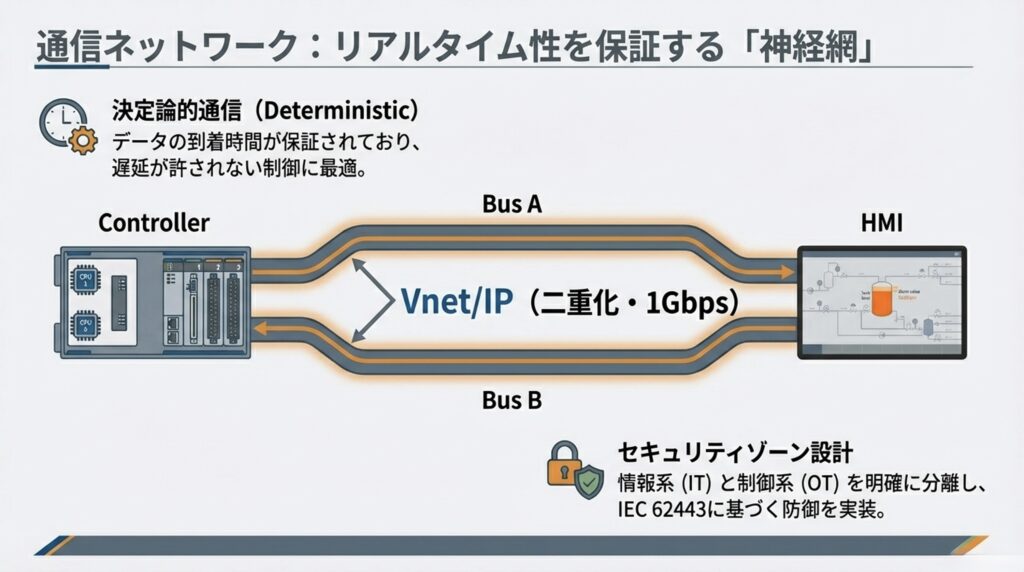

制御ネットワークでは、データが必ず決められた時間内に届くことを保証する「決定論的通信」が不可欠です。また近年は、サイバー攻撃のリスクから、オフィスの情報系ネットワークと制御系ネットワークを明確に分離する「ゾーン設計」が標準となっています。

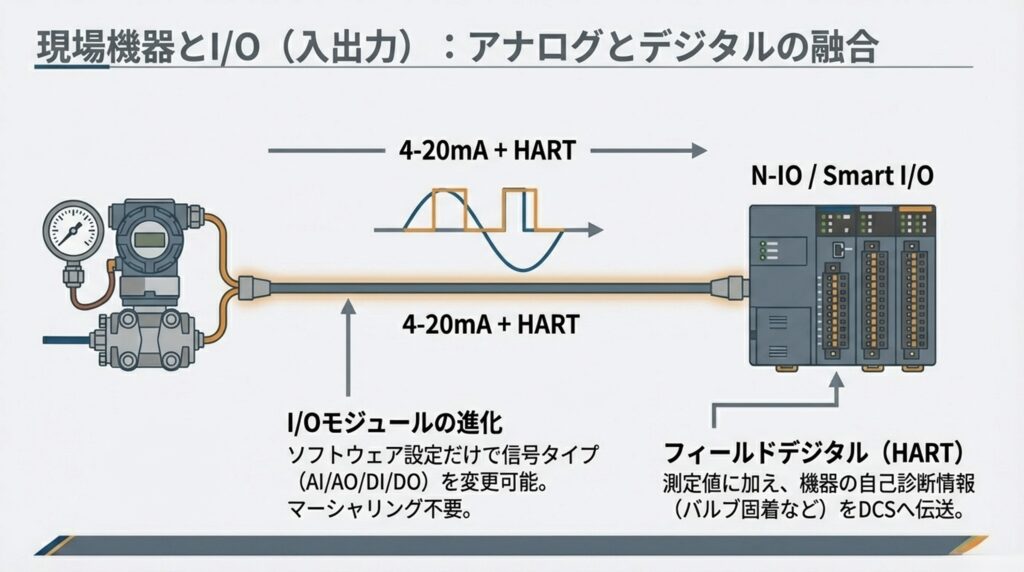

現場機器とDCSをつなぐモジュールも、「スマートIO」の普及により、ソフトウェアの設定だけで信号タイプを自由に変更できるようになりました。バルブが固着しかけているといった危機自身の自己診断情報も、ネットワークを通じてDCSへ伝えられるようになっています。
制御の基本機能とアラームマネジメント
DCSの最も基本的な役割は「PID制御」です。

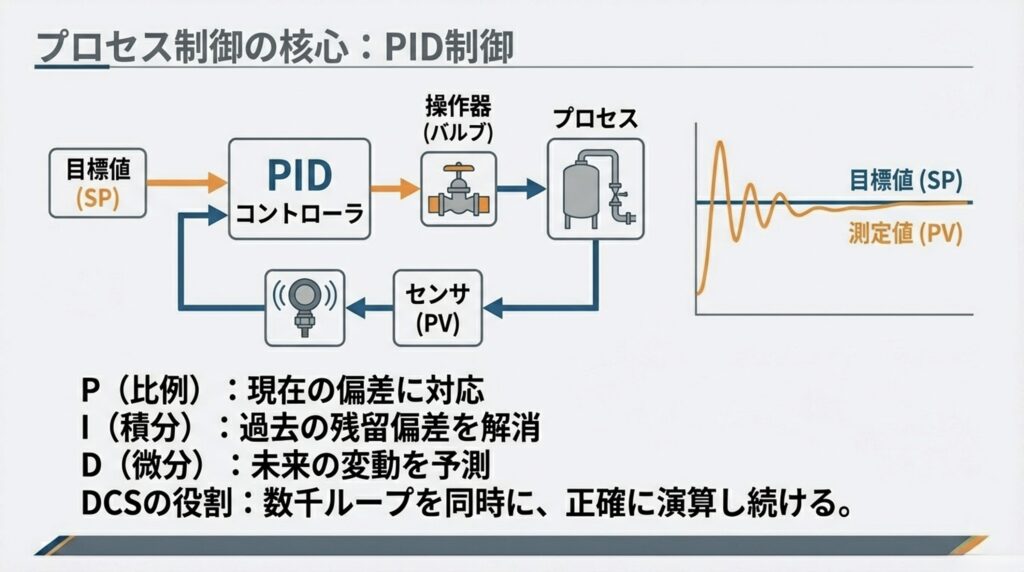

目標値に対する現在の測定値のズレに対応する比例（P）、過去のズレの蓄積を解消する積分（I）、未来の変動を予測する微分（D）を組み合わせて操作量を決定します。DCSはプラント内にある数千ものPIDループを同時に正確に演算し続けています。

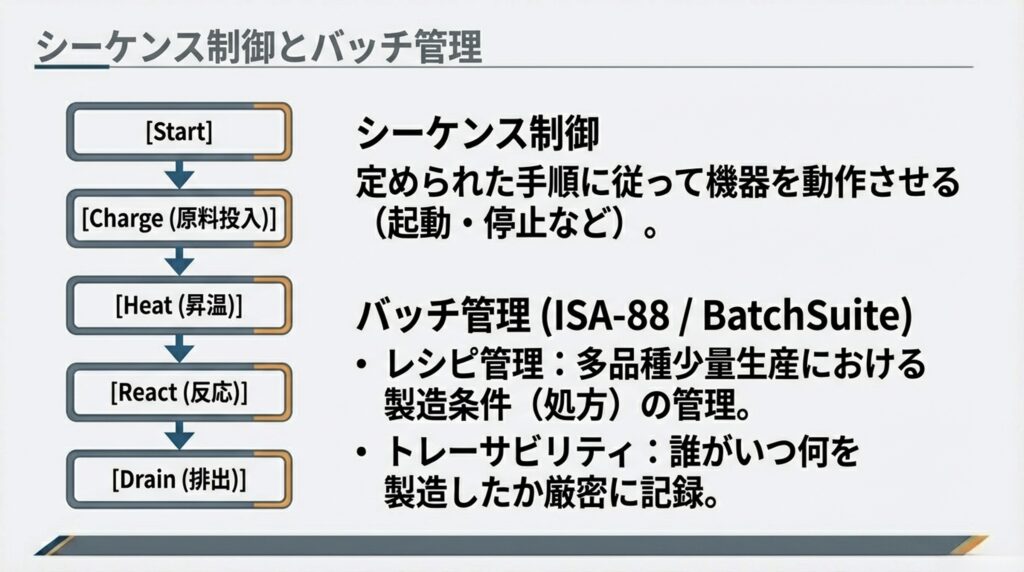

また、決められた手順に従って機器を動かす「シーケンス制御」や、多品種を製造するためのレシピを管理する「バッチ管理」も重要です。これにより、厳密なトレーサビリティを記録し、品質と効率の両立を図ります。

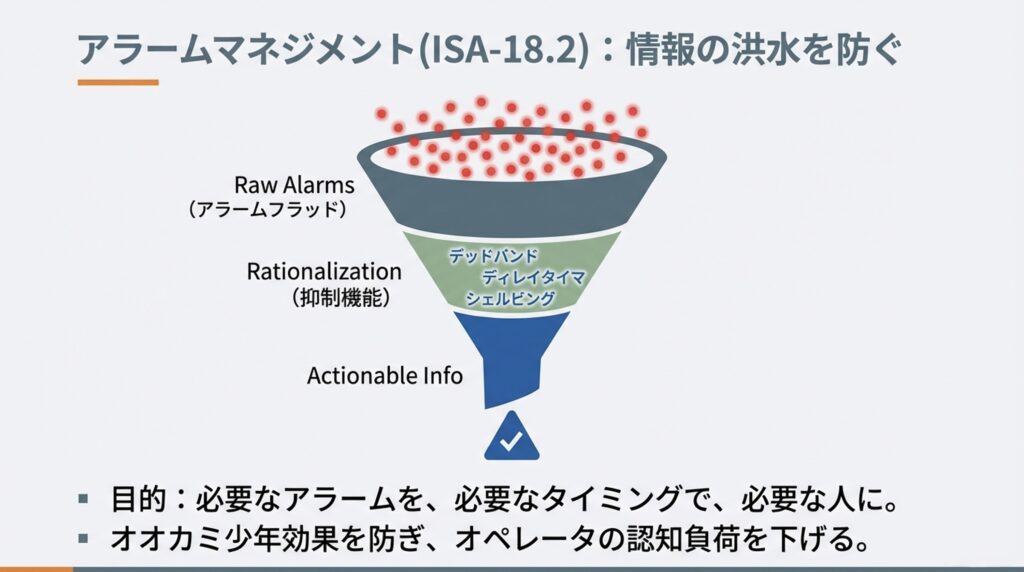

一方で、異常時に無数の警報が鳴り響く「アラームフラッド」は大きな課題です。これを防ぐのが「アラームマネジメント」です。細かい変動での不要な警報を抑えるデッドバンドなどを使い、必要なアラームを必要なタイミングで的確に届けることで、オペレーターの認知負荷を下げます。
安全を守る最後の砦「SIS」

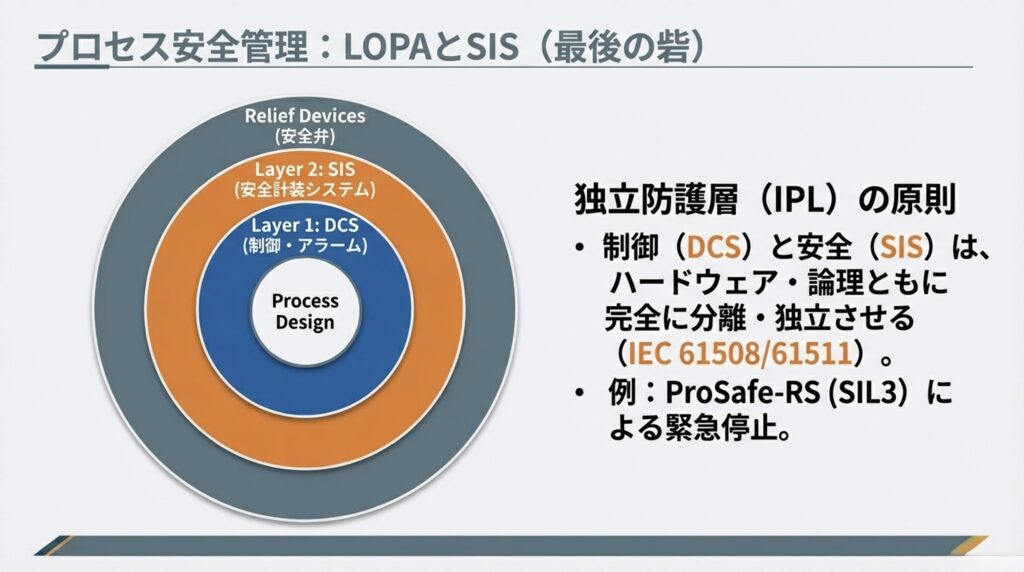

プラントの安全を守る「独立防護層」という考え方があります。
第1の防護層は、DCSによる通常の制御とアラームです。しかし、万が一DCSが制御不能に陥った場合に備え、最後の砦として「安全計装システム（SIS）」が存在します。
国際規格に基づき、DCSとSISはハードウェアも論理も完全に分離・独立させることが鉄則であり、異常時にはSISが確実に緊急停止を行います。
データ活用とサイバーセキュリティの最前線

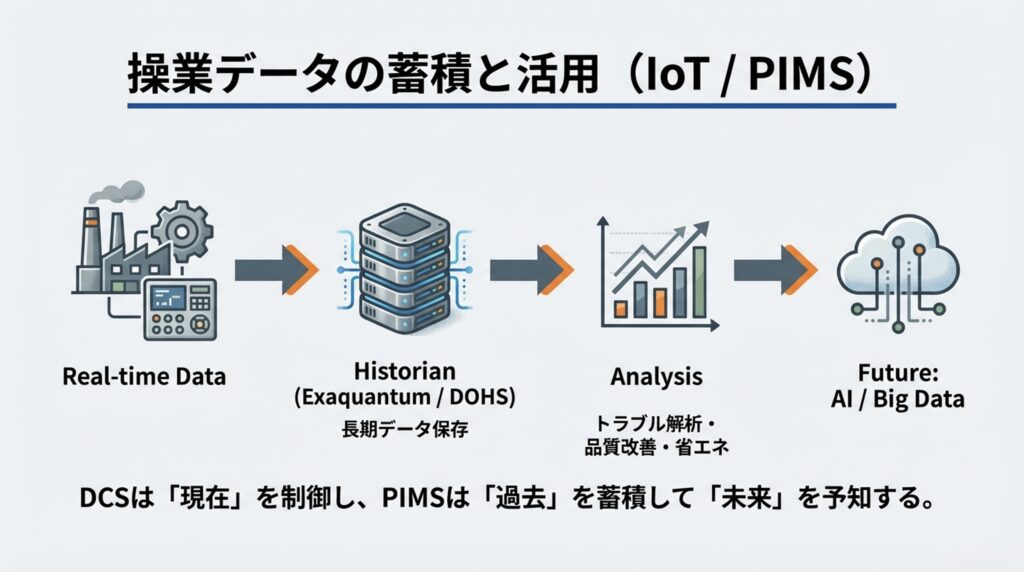

DCSは「現在」を制御しますが、その膨大な操業データは情報管理システムに「過去」の履歴として蓄積されます。そして今後は、AIを用いて「未来」を予知していく、これが現代のデータ活用の姿です。
その一例が「予知保全」です。

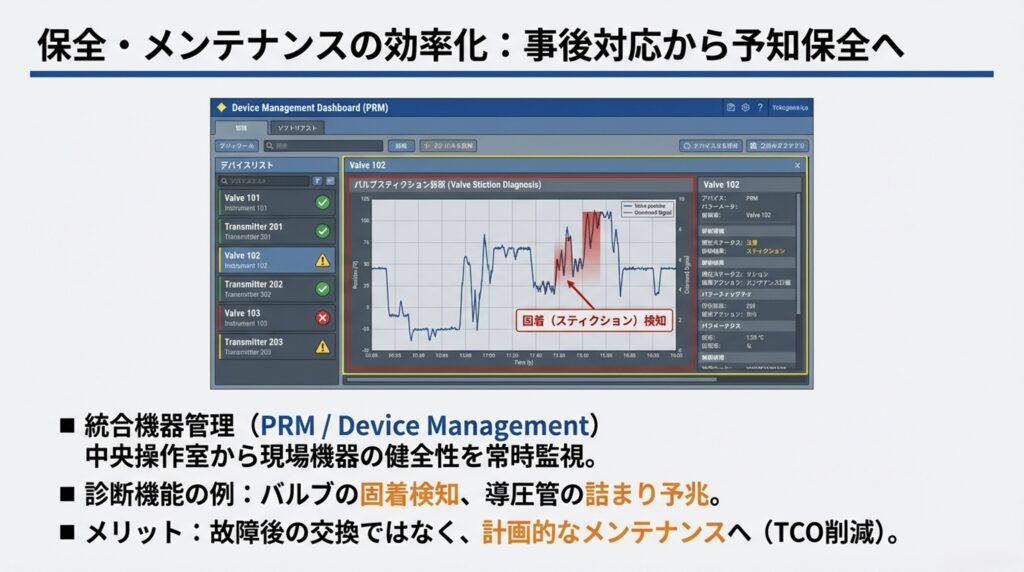

中央操作室から現場のバルブの波形を常時監視し、固着し始めているなどの予兆を捉えます。壊れてから直す事後対応ではなく、壊れる前に計画的にメンテナンスを行うことで、コスト削減と安全性向上を実現します。
最後に、プラントにとって最大の脅威であるサイバー攻撃への対策です。

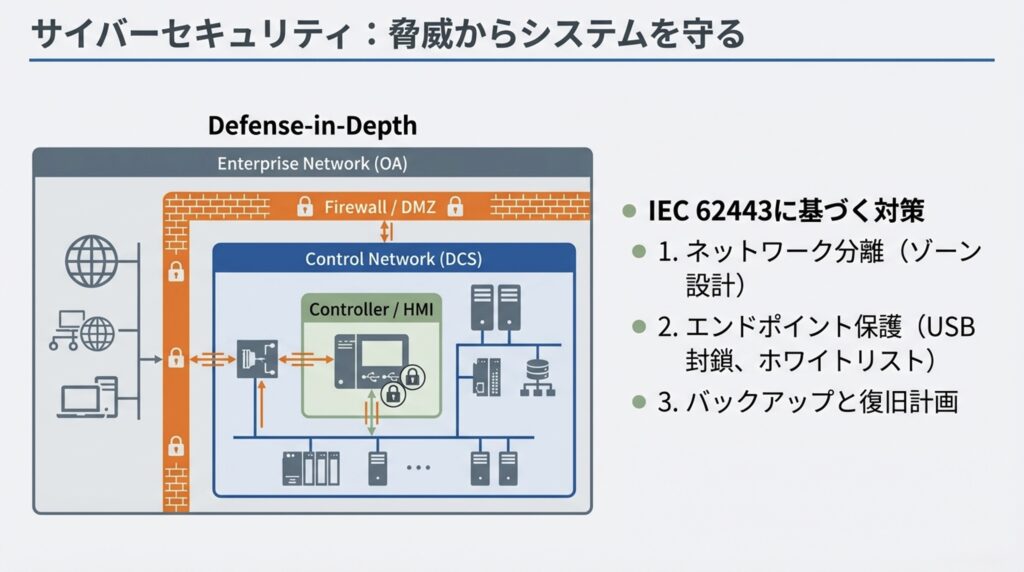

多層防御、ネットワークのゾーン分離、USBメモリの使用制限などのエンドポイント保護、そしてバックアップと復旧計画など、国際規格（IEC 62443）に基づいた厳重な対策が施されています。
まとめ

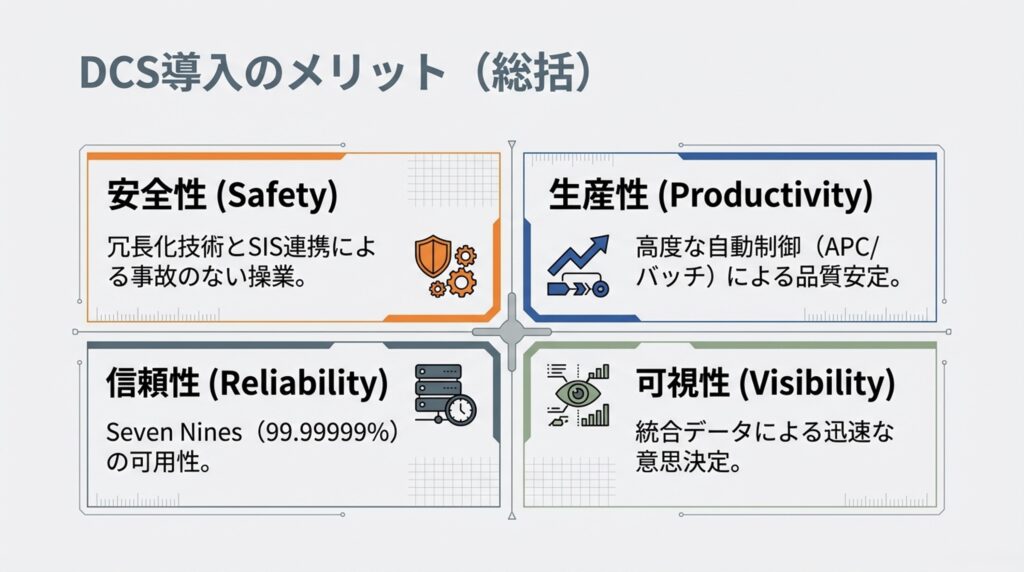

DCS導入のメリットは、以下の4つの柱に集約されます。
- 安全システムと連携した「安全性」
- 高度な自動制御による「生産性」
- 冗長化技術によるセブンナインの「信頼性」
- データ統合による「操業の効率性」
DCSはプラント全体をトップダウンで統合管理する中枢神経系です。今や単なる制御の枠を超え、データ活用や予知保全、高度なサイバーセキュリティ対策を取り込んだスマートなシステムへと進化を続けています。
しかし、どれほどシステムが高度になっても、その進化を引き出すのは、仕組みを正しく理解し活用する技術者やオペレーターの皆さんです。この記事が、皆さんの日々の業務の一助となれば幸いです。
