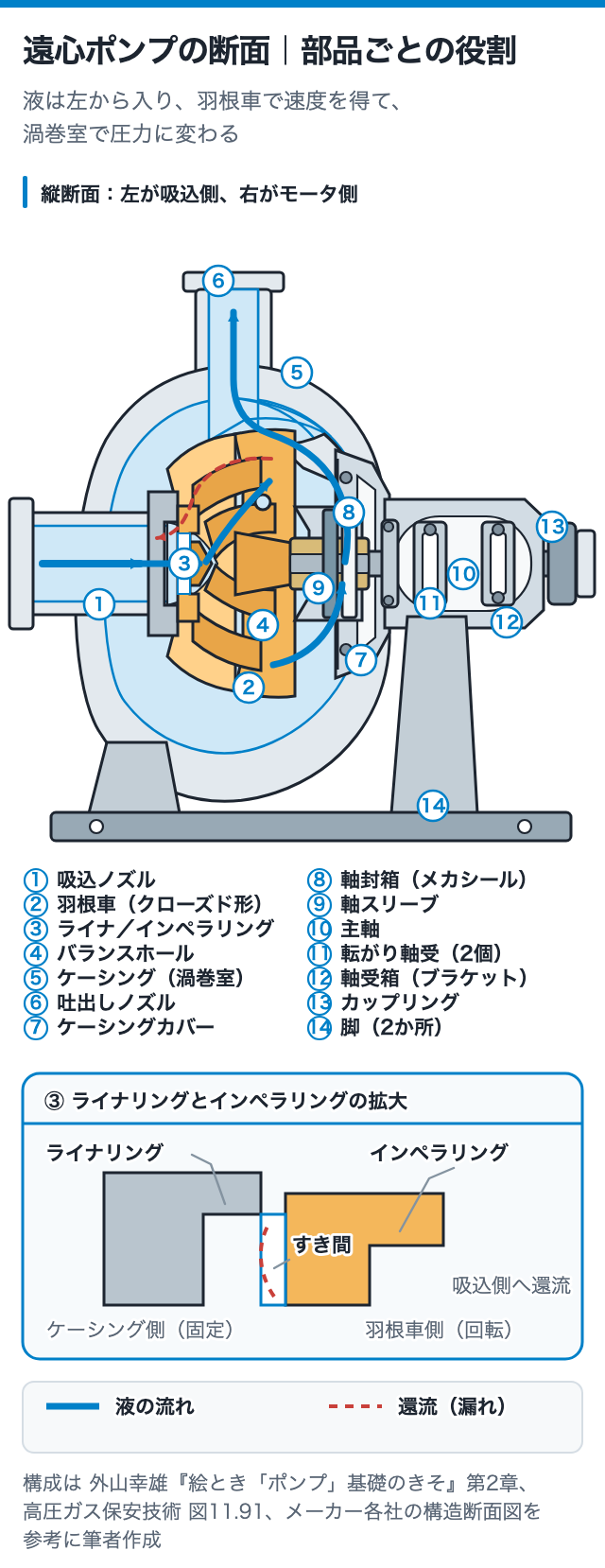

分解点検に立ち会うと、ポンプはケーシング・羽根車・軸・軸受・軸封に分かれ、そのすき間に「リング」と「スリーブ」が出てきます。部品表を眺めても、なぜそこにその部品があるのかは書いてありません。
遠心ポンプの部品は、「摩耗する場所を安い部品に肩代わりさせる」「軸に働く力を打ち消す」という2つの考えで並んでいます。この記事では、液が入って出ていく順に部品を追い、それぞれの役割と、点検で何を見るかをまとめます。
この記事の結論
- ケーシングは「液を集めて速度を圧力に変える」通路。渦巻（ボリュート）は1個か2個、ディフューザは羽根車の翼数±1個の通路
- 羽根車は液質で形が変わる。清浄液＝クローズド、スラリー＝オープン、紐や布が混じる＝無閉塞形
- ライナリングと軸スリーブは「わざと摩耗させる部品」。ケーシングや主軸を守り、摩耗したらそれだけ交換する
- ライナリングのすき間が設計値の最大の2倍になったら交換の目安。すき間が広がると吐出し量と揚程が徐々に落ちる
- 羽根車の穴（バランスホール）や裏羽根は、軸方向に押す力を打ち消して軸受を守るためにある

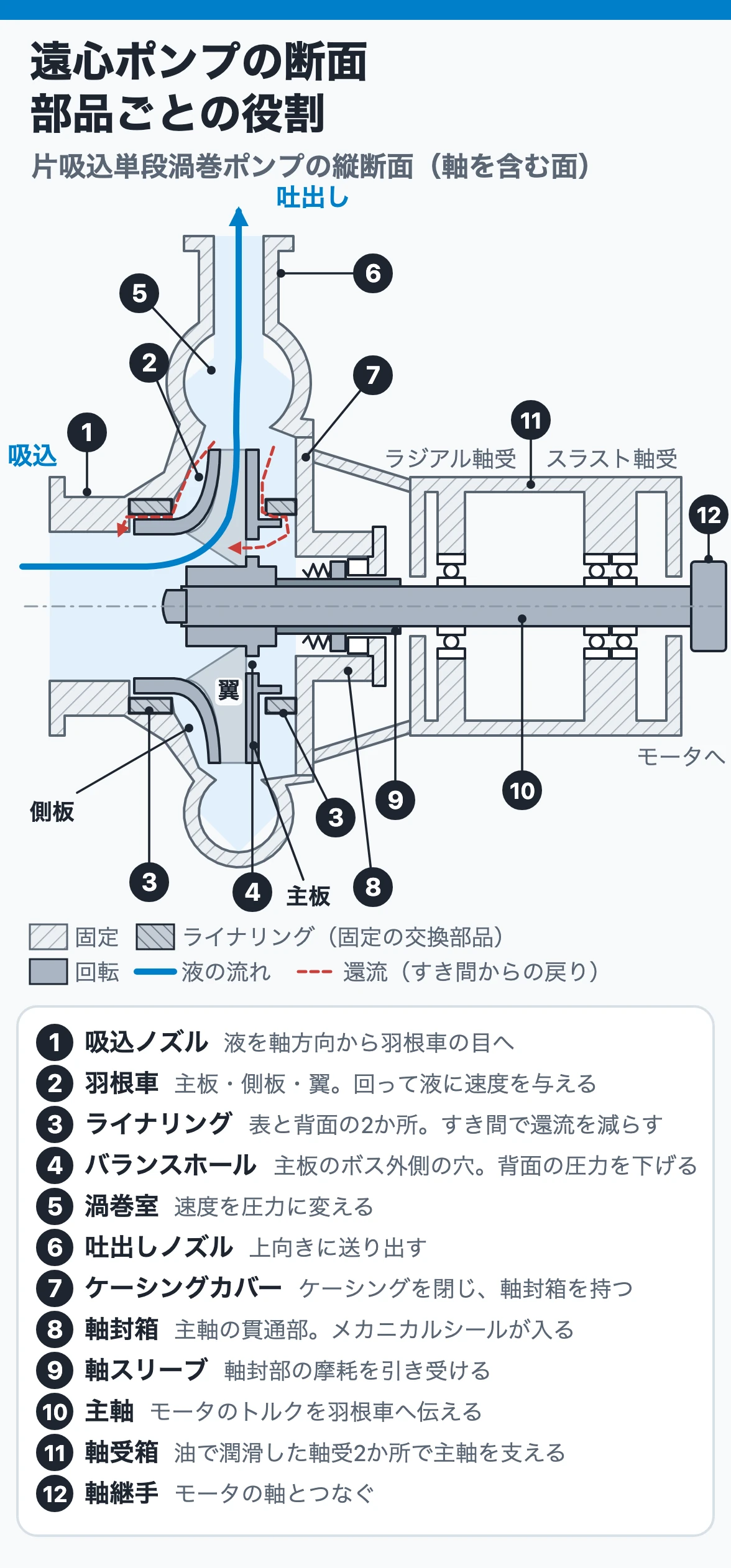

1. 液の通り道｜ケーシングの3つの形
ケーシングには吸込口と吐出し口があり、中に羽根車が収まっています。羽根車が液に速度を与え、ケーシングの通路でその速度を圧力に変えます。通路の形で3種類あります。

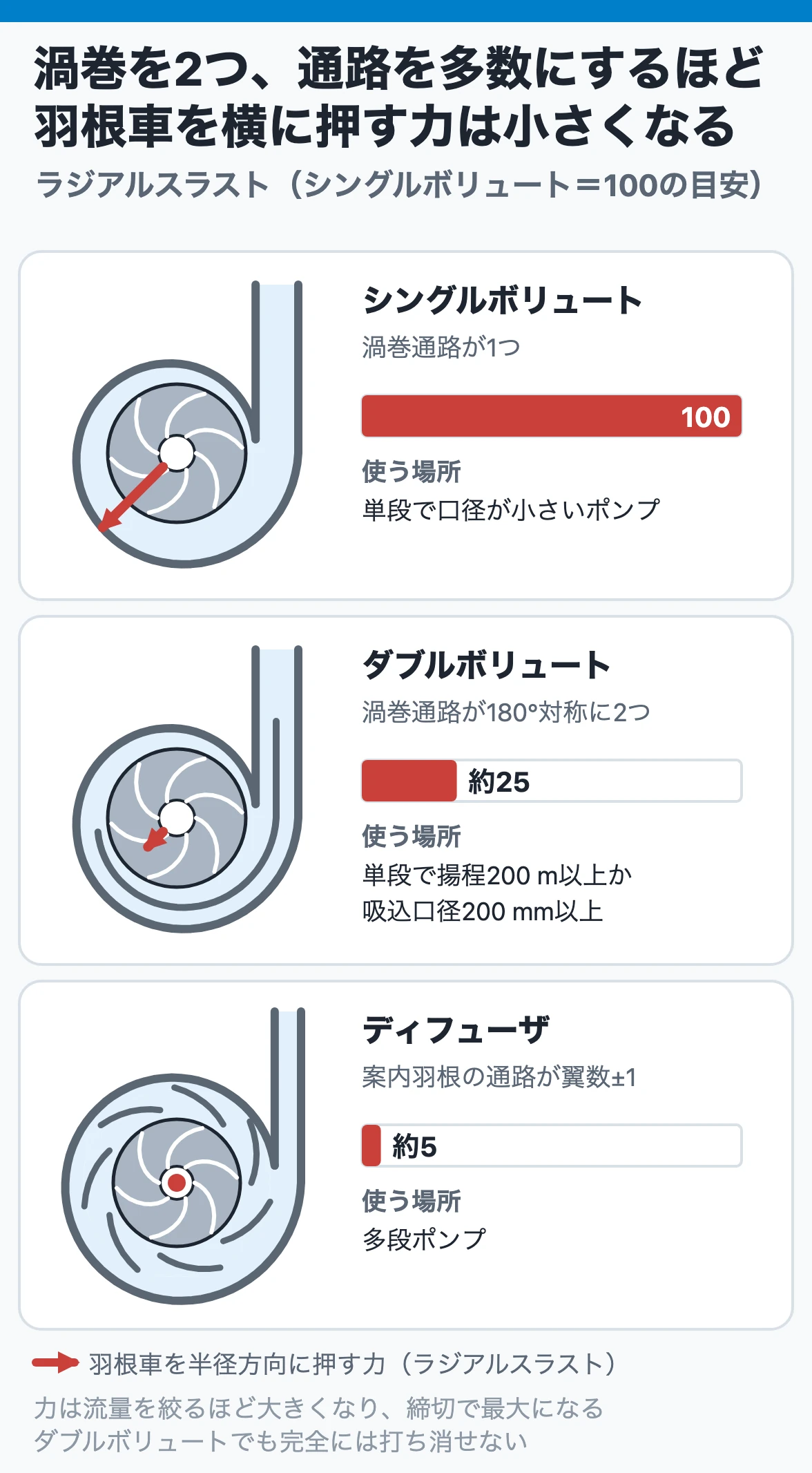

| 形 | 特徴 | 使われる場所と働き |
| シングルボリュート | 羽根車の外周に「かたつむり」形の渦巻通路が1個 | 汎用の片吸込渦巻ポンプ。いちばん多い |
| ダブルボリュート | 渦巻通路が180°対称に2個 | 中〜大形（目安：全揚程200 m以上、または吸込口径200 mm以上の単段）。羽根車を押す半径方向の力（ラジアルスラスト）をシングルの4分の1程度に減らす |
| ディフューザ | 羽根車の外周に案内羽根の通路が多数。数は翼数±1が普通 | 多段ポンプ、高揚程。効率よく圧力に変える |
シングルボリュートでは、羽根車を半径方向に押す力（ラジアルスラスト）が最高効率点ではほぼ0で、流量を絞るほど大きくなり、締切で最大になります。小流量で長く運転すると軸がたわみ、軸封や軸受に効いてきます。ダブルボリュートはこの力をシングルの4分の1程度に、ディフューザは5%程度に減らします。
2. 羽根車｜液質で形が決まる

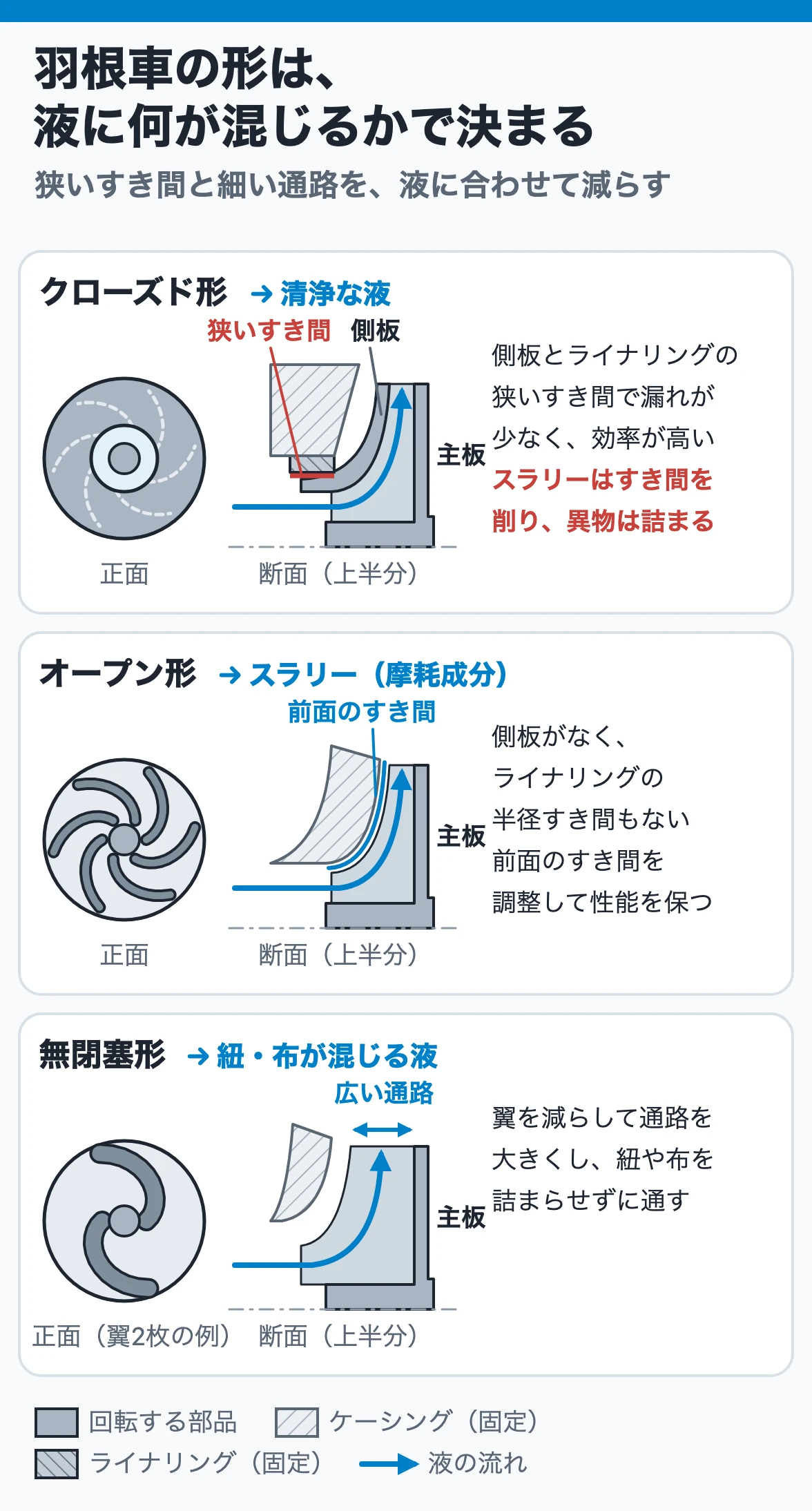

羽根車は主軸に固定されて一体で回り、液にエネルギーを与える主役です。形は取り扱う液で選ばれます。
- クローズド形：主板と側板で翼を挟んだ形。清浄な液で効率がいちばん高い
- オープン形：側板がなく翼がむき出し。スラリーなど摩耗成分を含む液。すき間を調整して性能を保つ
- 無閉塞形（ノンクロッグ）：翼の数を減らして通路を大きくした形。ビニール紐や布きれなど、詰まる異物が混じる液。ボルテックスポンプは無閉塞形の羽根車で渦をつくり、異物が羽根車に届く前に吐き出す
片吸込か両吸込かも運転に効きます。両吸込は液が両側から入るので軸方向の力がつり合い、同じ流量なら片吸込より必要NPSHを下げられます。 吸込条件の厳しいポンプに両吸込が選ばれるのはこのためです。
3. なぜ羽根車に穴が開いているのか｜アキシャルスラスト

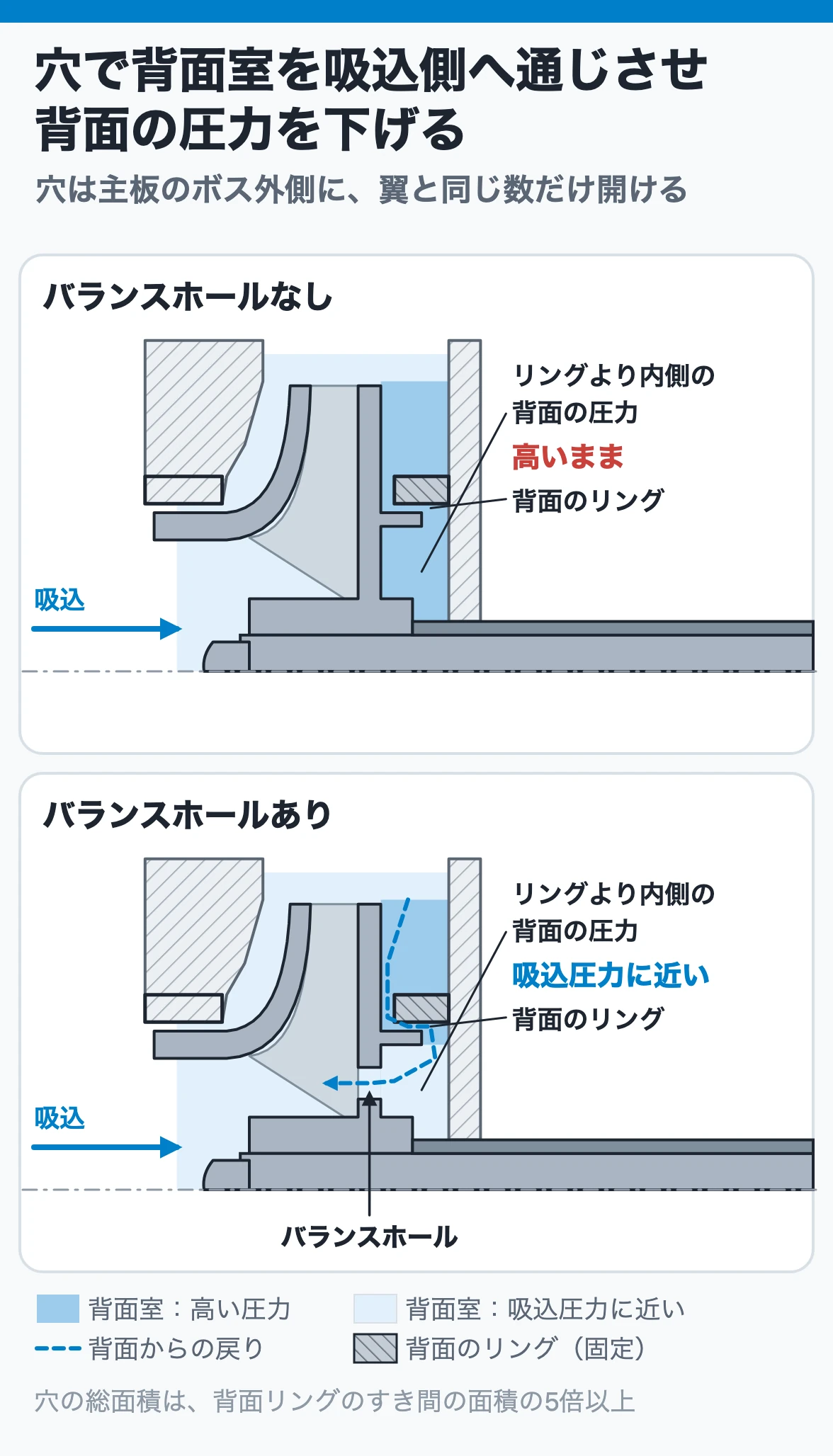

片吸込の羽根車は、吸込側の面と背面で受ける圧力が違うので、軸方向に押される力（アキシャルスラスト）が生まれます。放っておくとスラスト軸受がこの力を全部受けて寿命が縮むので、羽根車側で減らします。主板の穴（バランスホール）で背面の液を吸込側へ逃がす、主板の裏の羽根（裏羽根）で背面の圧力を下げる、多段ポンプでは羽根車を背面合わせに並べる、吸込圧力が高いときは主板側のライナをなくす（片ライナ）、といった方法があります。
分解で羽根車に穴が開いていたら、それは「軸受を守るための穴」です。塞いではいけません。異物で詰まっていれば軸受の過熱の原因になります。仕組みの詳細は「アキシャルスラストとは」で扱います。
4. ライナリングとインペラリング｜わざと摩耗させる部品
羽根車の出口で高圧になった液は、羽根車とケーシングのすき間を通って吸込側に戻ろうとします（還流）。この戻りを減らすために、ケーシング側にライナリング、羽根車側にインペラリングを付けて、狭いすき間をつくります。
すき間を流れる液は速く、リングはよく摩耗します。もしリングがなくてケーシングと羽根車が直接すき間をつくっていたら、摩耗したときにケーシングや羽根車そのものを交換することになります。だから摩耗する役目を安いリングに肩代わりさせる、これがリングの存在理由です。汎用ポンプでは両方付いていないことが多く、産業用ではライナリングだけ付いていることが多い、というのも覚えておくと図面が読みやすくなります。

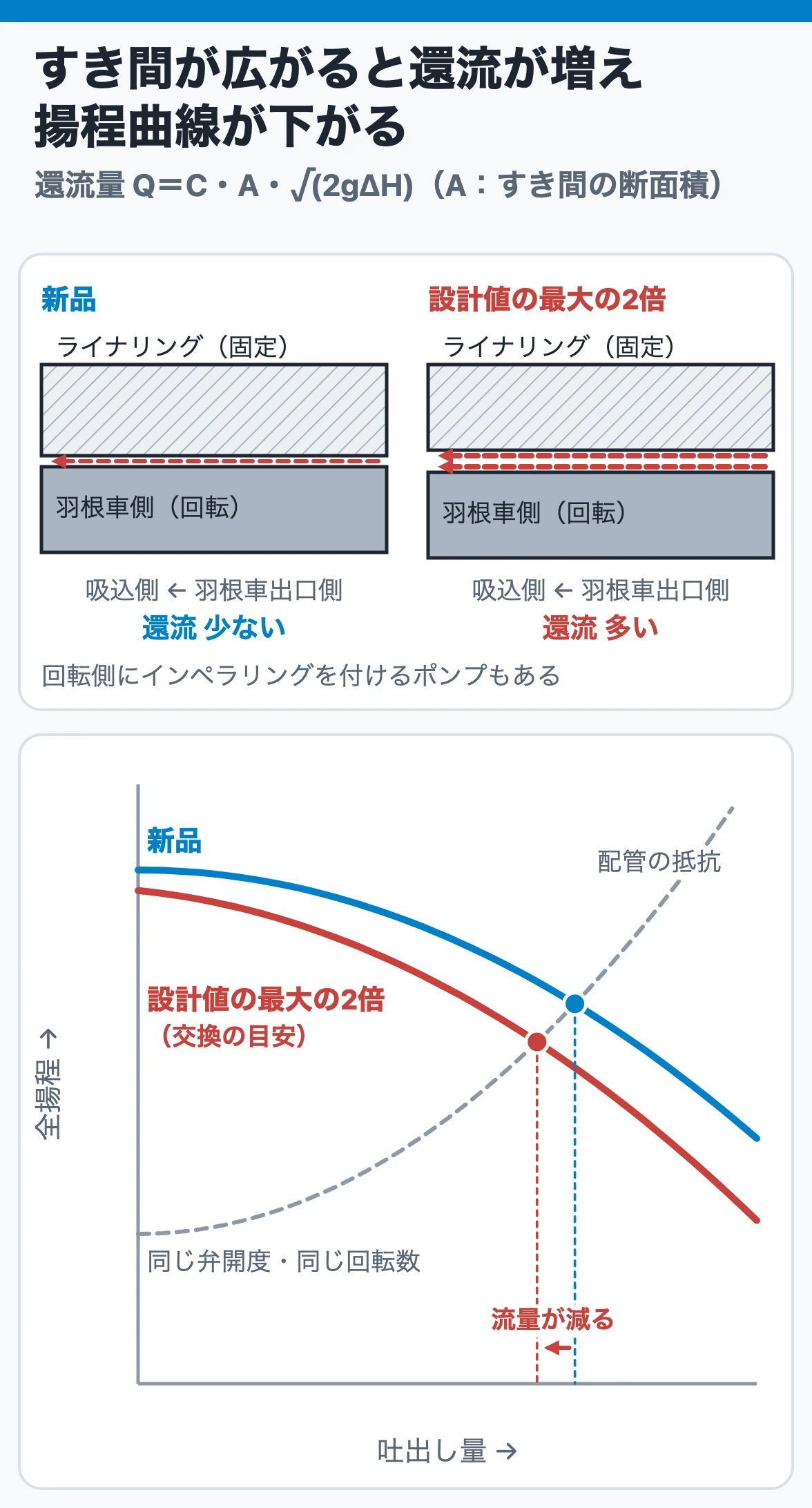

還流量はすき間の断面積に比例し、差圧の平方根に比例して増えます。すき間が広がるほど、ポンプが出した液のうち吸込側に戻る分が増え、吐出し量と全揚程が徐々に落ちます。 運転員が「最近、同じ弁開度で流量が出ない」と感じるとき、原因候補の上位にこのすき間の拡大があります。
交換の目安は、ポンプメーカの推奨値があればそれに従い、一般には「性能に支障のない限り、設計値の最大の2倍」が使われます。設計値の最大とは、新品時のすき間の許容範囲の上限のことです。新品のすき間の値はAPI 610（石油精製用遠心ポンプ）が表で定めていますが、ISOやJISは数値を定めていません。
5. 軸スリーブ｜主軸を守る円筒

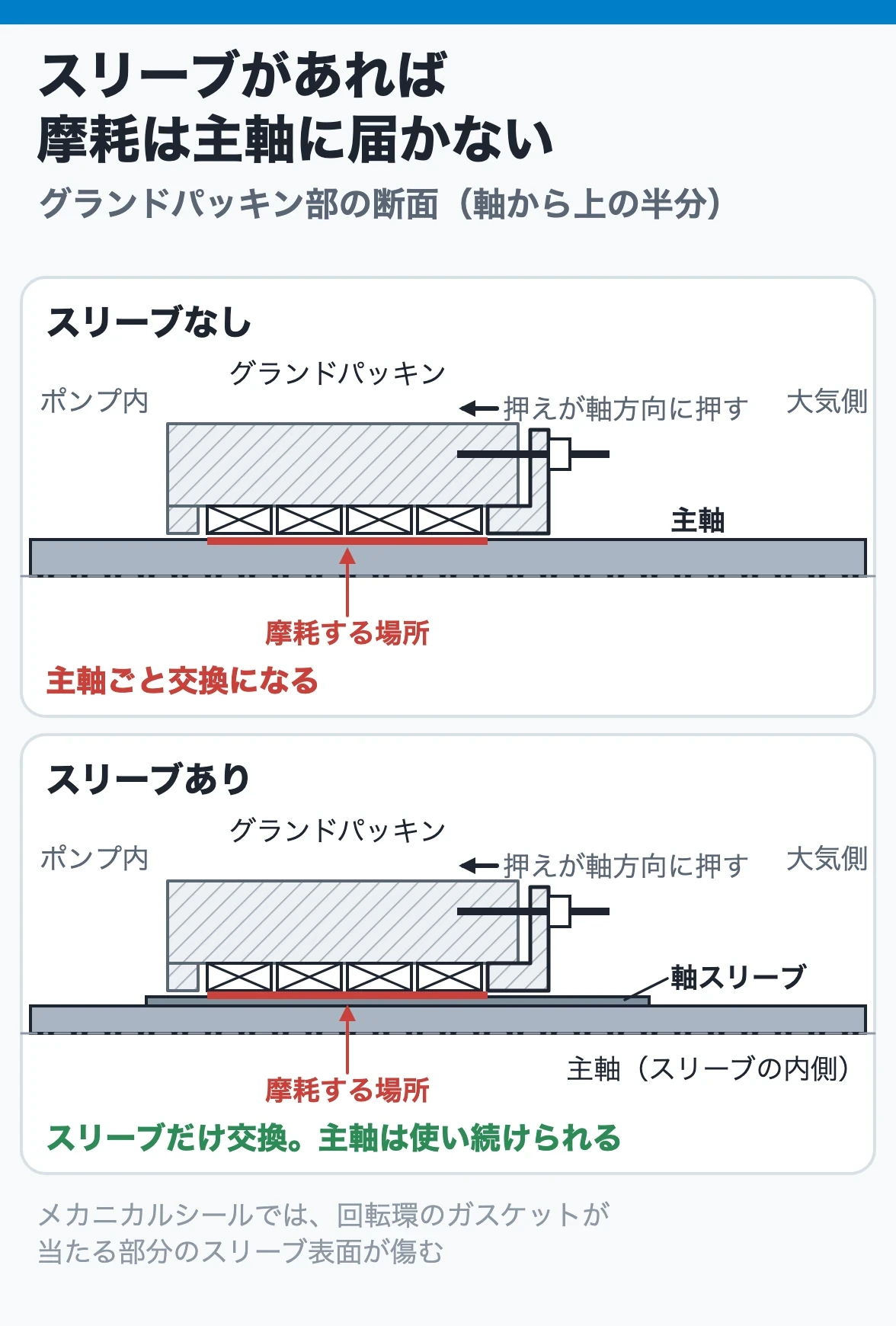

主軸の軸封部（グランドパッキンやメカニカルシールが当たるところ）の外周を覆う円筒が軸スリーブです。液が清浄でも経年で、摩耗性の液ならすぐに、軸封部の軸表面は摩耗します。スリーブがなければ主軸ごと交換。スリーブがあればスリーブだけ交換して主軸は使い続けられます。
ただしスリーブを付けると、軸封のサイズが一回り大きくなってコストが上がります。だから全部のポンプに付いているわけではなく、小形の汎用ポンプではスリーブなしの主軸も普通です。メカニカルシールの場合、スリーブで摩耗しやすいのは主に回転環のガスケットが当たる部分です。分解時はこの部分を見ます。
リングとスリーブに共通するのは、「摩耗は避けられない。だから摩耗する場所を決めておく」という考えです。分解点検で見るべき場所は、この考えで並んでいる場所そのものです。
6. 分解立会いで見る順番
運転員や設備担当が分解点検に立ち会うとき、この記事の順番で見れば漏れがありません。「流量が出ない」「振動が大きい」などの症状から点検箇所を引く見方は「ポンプのトラブル診断早見」にまとめています。
- ケーシング内面：腐食・侵食、ボリュートの舌部（カットウォータ）の摩耗
- 羽根車：翼の入口側の侵食（キャビテーションの痕が出やすい）、主板・側板の減肉、バランスホールの詰まり、翼のひび
- ライナリング／インペラリング：すき間の実測値と設計値の比較。設計値の最大の2倍を超えていれば交換
- 軸スリーブ：軸封が当たっていた部分の段付き摩耗、傷
- 主軸：曲がり（振れ）、キー溝、スラスト軸受の当たり
- 軸受・軸封：「ポンプの軸受と潤滑」「メカニカルシールの構造とフラッシング」「グランドパッキンの締め方と漏らし方」で扱う
立会いの前に部品の位置関係をつかんでおくなら、iPhoneアプリポンプ 3D図鑑の3Dで片吸込渦巻ポンプを分解表示にすると、ケーシング・羽根車・ライナリング・軸スリーブ・軸受を部品ごとに見られます（紹介ページ）。
まとめ
- ダブルボリュートは羽根車を横に押す力（ラジアルスラスト）を4分の1程度に、ディフューザは5%程度に減らす
- 両吸込羽根車は軸方向の力がつり合い、必要NPSHも下げられる
- 分解立会いはケーシング→羽根車→リング→スリーブ→主軸の順で見る
この記事の内容を現場で使えるように、iPhoneアプリ「ポンプ 3D図鑑」を作りました。10形式の選定、揚程・NPSH・動力など12項目の計算、10形式の3D図鑑、トラブル早見・軸封の選び方などの資料を1本にまとめています。800円の買い切りで、広告・追加課金はありません。
計算と選定の結果は構想段階の概算で、保証計算ではありません。必要NPSHの概算や比速度からの羽根車の形は目安です。3Dは代表構造の教育用モデルで、特定の機種の寸法・形状とは一致しません。実機の選定・発注・安全判断は、メーカーの性能曲線と仕様書、適用規格で確認してください。
