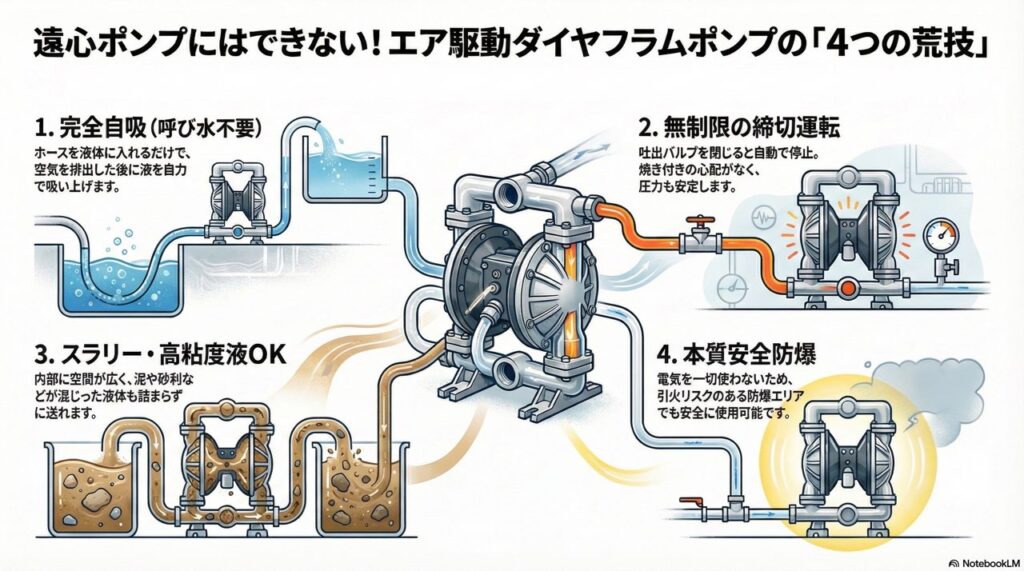

エア駆動ダイヤフラムポンプ（AODD）は、圧縮空気で二枚のダイヤフラムを往復させ、液体を交互に吸い込み・吐き出す容積式ポンプです。電動機や回転軸封を持たないため、薬液、廃液、スラリー、ドラム缶からの移送などで広く使われます。

一方、「エア駆動だから無条件に防爆」「締切で止まるから供給エアを残したまま放置できる」「空運転は何時間でもよい」という理解は危険です。膜が破れれば液が排気側へ出る可能性があり、締切状態でも液側と空気側には圧力が残ります。

この記事では、化学プラントの現場オペレーターと設備・プロセス・保全エンジニア向けに、典型的なボール式AODDの構造、始動・停止、流量調節、締切失速、脈動、排気凍結、膜破損時の対応を整理します。

1. AODDは圧縮空気で二つの液室を交互に動かす

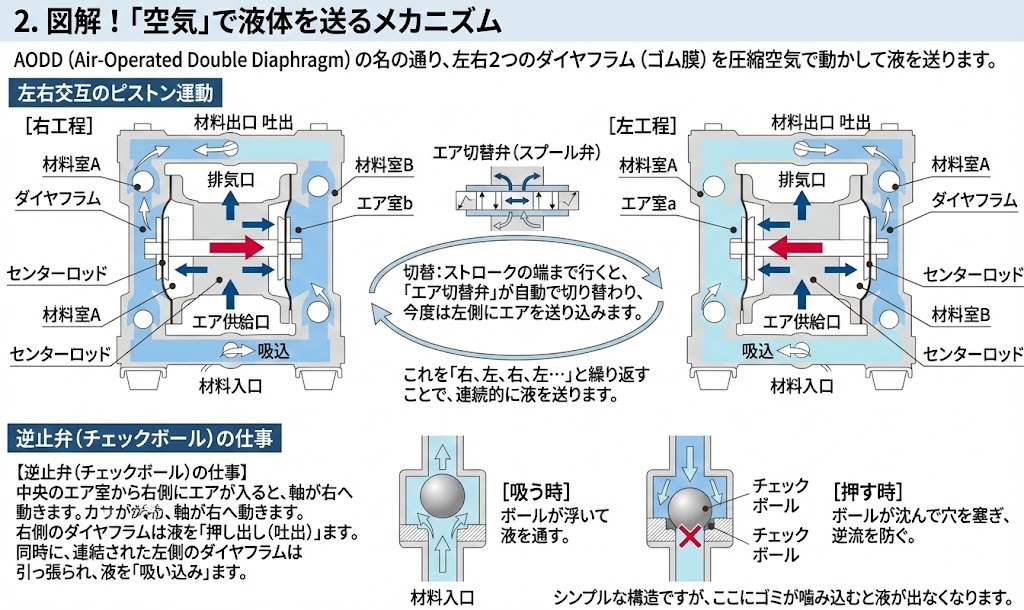

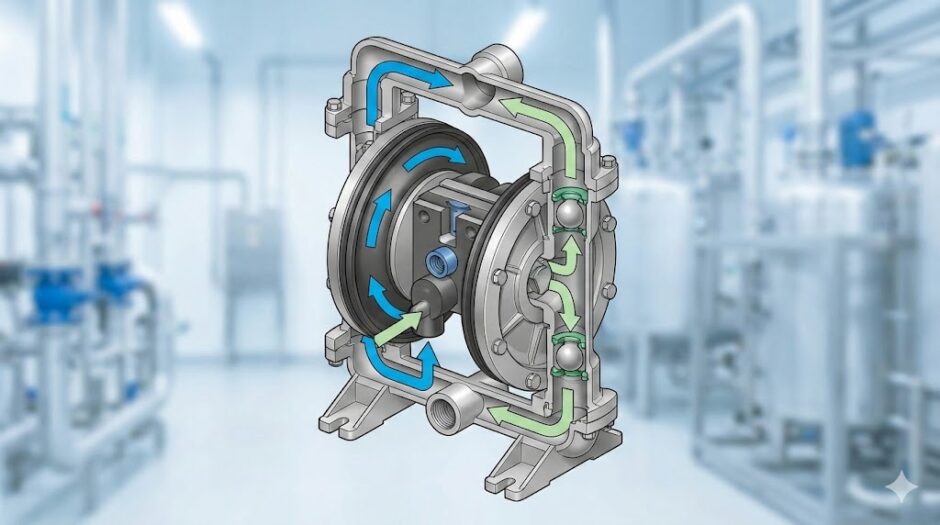

AODDはAir-Operated Double-Diaphragm Pumpの略です。典型的なボール式AODDは、左右二つの液室、二枚のダイヤフラム、共通軸、中央の空気切換部、四個のボール逆止弁、上側の吐出マニホールド、下側の吸込マニホールドで構成されます。

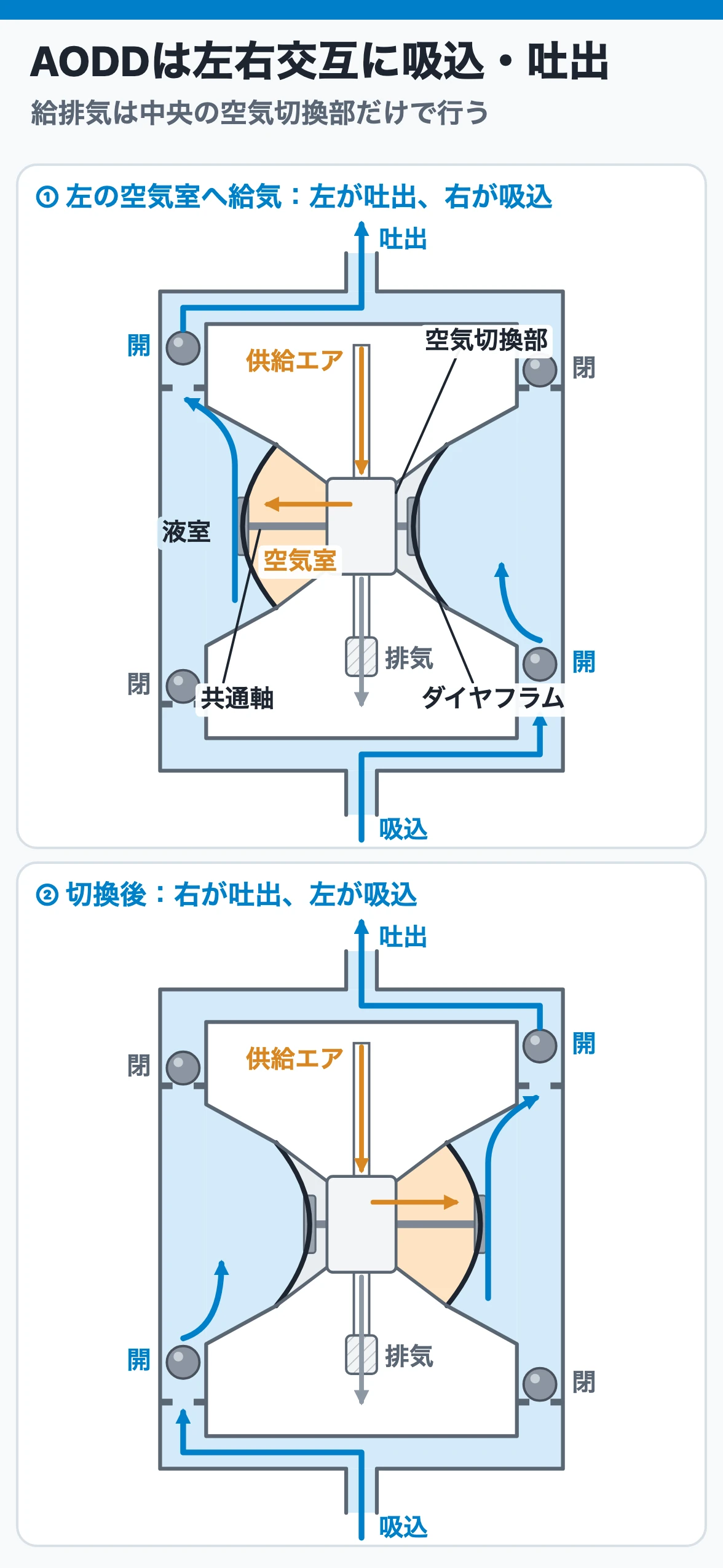

圧縮空気が左側の空気室へ入ると、左のダイヤフラムは中央から外側へ押されます。左液室の容積が減り、液は左上の吐出ボールを持ち上げて上側マニホールドへ出ます。

同時に、共通軸でつながった右のダイヤフラムは中央へ引かれます。右液室の容積が増え、吸込側の液が右下の吸込ボールを持ち上げて室内へ入ります。ストローク端で空気切換部が供給先を反転させると、左右の役割が入れ替わります。

片側が吐出している間、反対側は吸い込んでいます。二つの液室が同時に吐出するわけではありません。

液を吸込配管から液室へ入れる直接の力は、液面へ作用する圧力と吸込側の圧力差です。「ポンプが液を引っ張る」という言い方だけで理解すると、吸込揚程、液の蒸気圧、粘度、配管抵抗、空気漏れの影響を見落とします。

2. 4個のボール逆止弁が流れを一方向にする

ボール式AODDでは、左右の液室ごとに吸込ボールと吐出ボールがあります。

• 吸込行程：下側の吸込ボールが弁座から持ち上がり、上側の吐出ボールは弁座へ着座する
• 吐出行程：上側の吐出ボールが持ち上がり、下側の吸込ボールは着座する

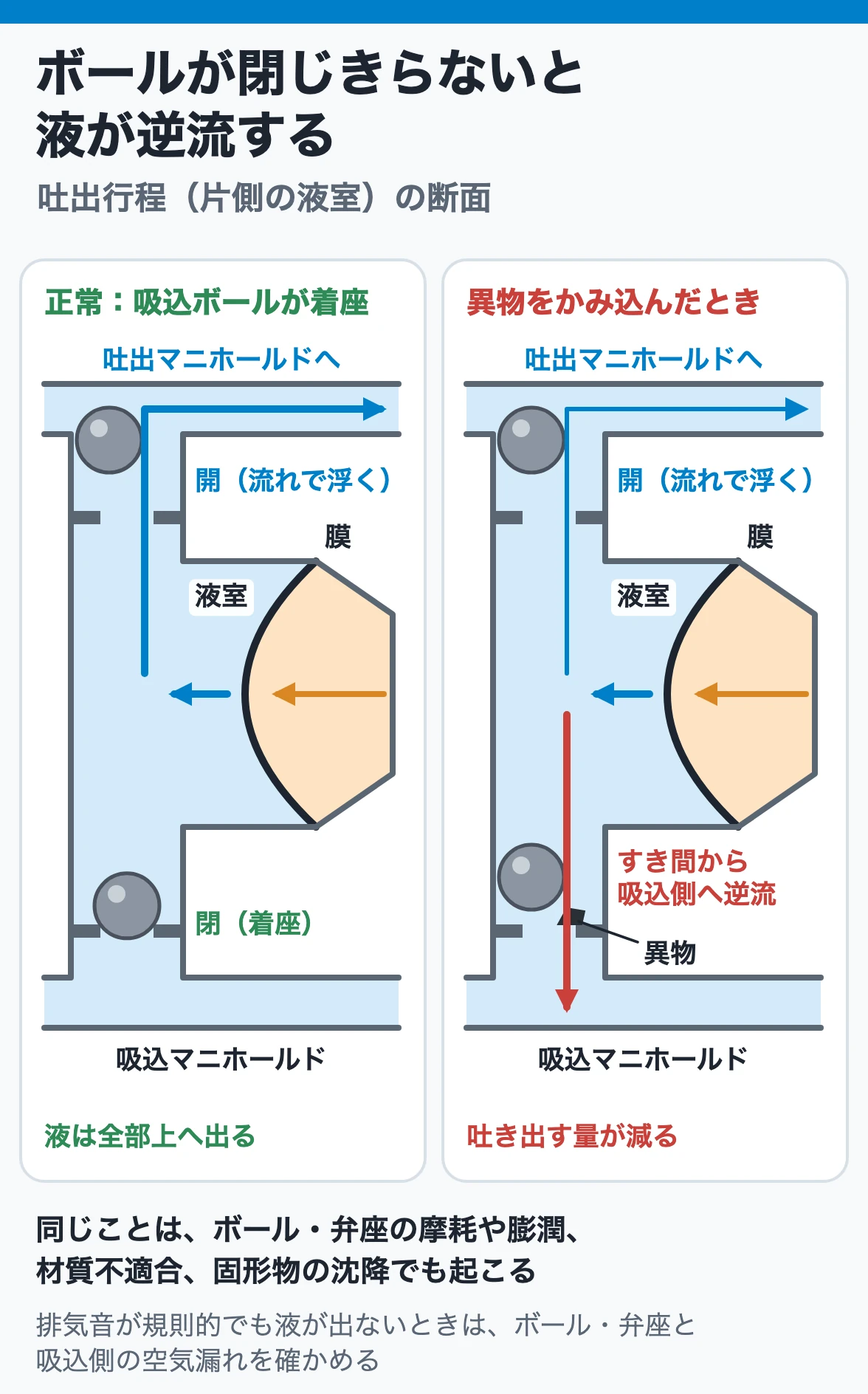

ボールと弁座が密封できなければ、液は一部が逆流します。その結果、ポンプは動いているのに液が出ない、流量が減る、自吸できない、動きが不規則になるといった症状が出ます。

主な原因は、異物のかみ込み、ボール・弁座の摩耗や膨潤、材質不適合、固形物の沈降、押込圧力によるボール挙動の乱れです。

「ポンプが動く＝逆止弁も正常」とは限りません。排気音は規則的なのに流量が出ない場合は、吸込側の空気漏れとボール・弁座を確認します。

フラップ弁など別形式のAODDもあります。固形物径・形状、繊維状物質、粘度、洗浄性により適した弁形式が異なるため、この記事のボール式断面を全機種へそのまま当てはめないでください。

3. 始動は吐出流路を開け、エアを少しずつ入れる

AODDはエアバルブを開けば動きますが、急に全開すると、無負荷で高速作動したり、吸込が追いつかずキャビテーションを起こしたりします。粘度の高い液や吸込揚程が大きい設備ほど、液室へ液が入る時間を確保する必要があります。

一般的な始動の考え方は次のとおりです。実際の弁順序と始動圧力は、設備SOPと機種取扱説明書を優先してください。

1. 接続、締結、接地、漏れ、ホース・配管荷重を確認する
2. 吸込側の弁を開き、吸込源の液位とストレーナーを確認する
3. 吐出流路を開き、吐出先が受け入れ可能であることを確認する
4. エアバルブとレギュレーターを低い始動条件にする
5. 必要なリセット操作を行い、エアバルブを少しずつ開く
6. 液が吐出側へ到達したことを確認する
7. 圧力、流量、作動周期、排気音、振動、漏れを見ながら運転点へ調整する

エアバルブを急開せず、液が吸込側から各液室へ入っていることを確認してから速度を上げます。

自吸可能なAODDでも、乾式自吸高さと湿式自吸高さは同じではありません。吸込揚程、液粘度、蒸気圧、配管径、ホースつぶれ、ストレーナー、継手からの空気吸込みで能力が変わります。カタログの最大自吸高さを、そのまま全液・全配管条件へ使わないでください。

4. 流量調節は性能曲線と吸込条件で決める

AODDの吐出量は、概ね一サイクル当たりの移送量とサイクル数で決まります。ただし実流量は、ダイヤフラム変形、ボールの応答、差圧、吸込条件、液粘度、すべり、固形物によって変わります。

供給エア圧力を上げれば、膜を押す力は大きくなります。供給できる空気量を増やせば、高いサイクル数を維持しやすくなります。しかし、エア配管、フィルター、レギュレーター、電磁弁、継手が小さいと、入口圧力計が正常でも作動中に必要空気量を供給できません。

液側の背圧が増えると、同じエア条件でも流量は下がります。吸込抵抗が大きい状態で速度だけ上げると、液室へ入る量が追いつかず、異音、流量低下、ボールのチャタリング、キャビテーションへ進みます。

流量調節には、メーカー取説に従い次の条件を組み合わせます。

• 供給エア圧力：膜を動かす力と許容圧力を決める
• 供給エア流量またはエア側絞り：サイクル速度に影響する
• 吐出側調節弁：背圧を変えて運転点を調節する
• 吸込条件：液室へ充満できる速度の上限を決める
• 液物性：粘度、密度、蒸気圧、固形物が性能を変える

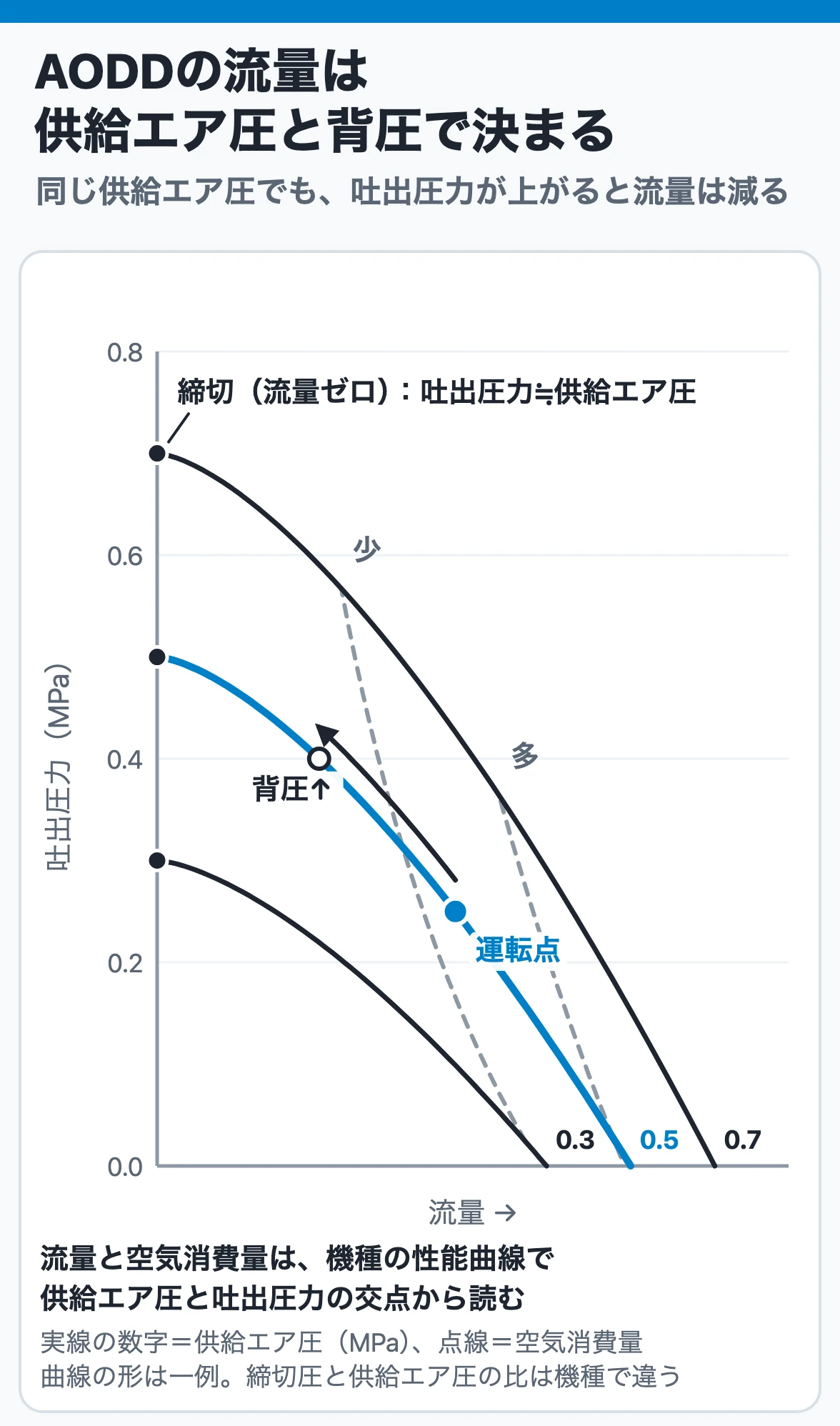

流量は「エア圧だけ」「エア量だけ」では決まりません。機種別性能曲線で、供給エア圧力、液側背圧、流量、空気消費量を同時に確認します。

最高吐出圧力が供給エア圧力に近い1:1形の機種は多いものの、実際の運転点を一律の1:1計算だけで決めてはいけません。膜の有効面積、空気切換部の圧力損失、機械損失、背圧、液条件は機種ごとに異なります。

5. 締切で止まっても供給エアを残して放置しない

吐出弁を閉じると、液側の背圧が上昇します。液圧による膜への力が駆動エアの力と釣り合うと、典型的なAODDはストロークできなくなり、締切状態で失速します。

これは、回転駆動の一般的な容積式ポンプが吐出閉止後も押しのけを続け、高圧になり得る挙動との大きな違いです。ただし、失速した状態には次の注意が必要です。

• 液側配管とポンプ内部に圧力が残る
• 空気室とエア配管にも圧縮空気が残る
• 吐出弁が開く、背圧が下がる、漏れが生じると自動再始動する
• 液の温度変化・膨張や外部加圧で、供給エア圧力とは別に液圧が上がる場合がある
• 摩耗したボール・弁座では、締切中も周期的に動く、圧力を保持できない場合がある

締切失速は「停止操作」ではありません。無人時・作業終了時は供給エアを遮断し、液側と空気側の残圧を安全な場所へ解放します。

リリーフ弁の要否も「AODDだから不要」とは決められません。ポンプが供給エアとの釣り合いで失速できても、閉じ込め液の熱膨張、押込側からの外圧、他ポンプからの逆圧、配管耐圧試験、反応・気化など、別の過圧シナリオがあります。系統全体の過圧原因を評価し、必要な保護を設けます。

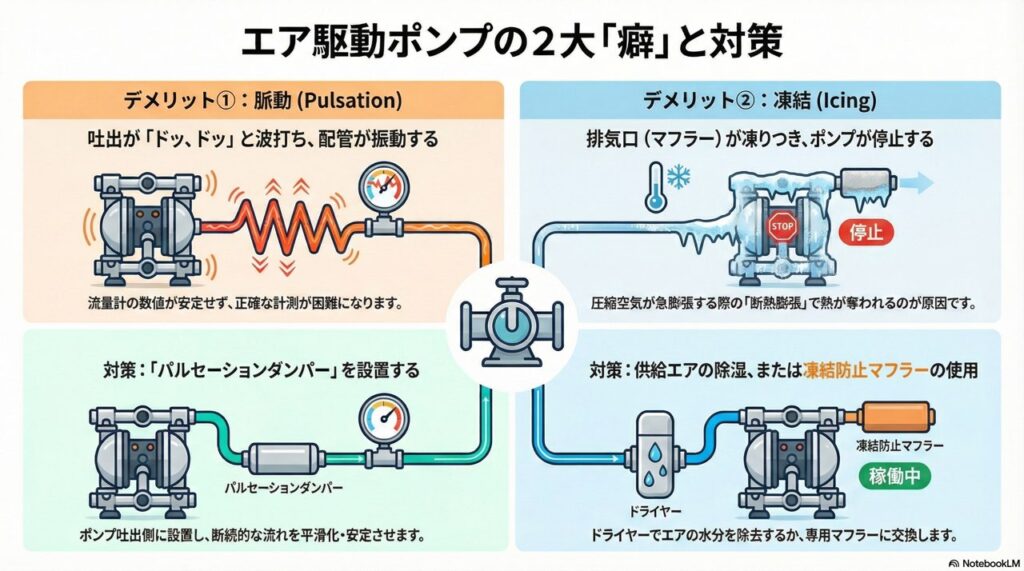

6. 脈動は配管・流量計・制御へ影響する

AODDは左右交互に吐出するため、平均流量が一定でも瞬時流量は変動します。ストローク端では空気切換部とボールが切り替わるため、波形は単純な正弦波にはなりません。

脈動は次の問題につながります。

• 配管、ホース、サポート、計器配管の振動
• 圧力計・流量計の指示変動
• 流量計の演算・サンプリング条件による平均値の偏り
• 制御弁のハンチング
• 充填・添加量のばらつき
• ボールのチャタリングと騒音

特に流量計は、瞬時流量の変動と計器の測定原理・励磁周波数・演算周期が相互作用すると、単に表示が揺れるだけでなく、平均指示が偏る場合があります。

対策は一つではありません。

• 吸込条件を改善し、必要以上に高速で運転しない
• 吐出側に適切な脈動減衰器を設ける
• 配管・ホース・サポートへ繰返し荷重を伝えにくくする
• 流量計の方式、設置位置、必要直管長、サンプリング・ダンピング設定を確認する
• 充填用途ではサイクル検出だけでなく、実吐出量の変化を校正・検証する

脈動減衰器を付ければ、すべての瞬時流量変動がゼロになるわけではありません。実配管で圧力波形、振動、計器指示を確認します。

7. 排気凍結はエア中の水分と急膨張を疑う

圧縮空気は、空気切換部から排気口・サイレンサーを通って大気へ出ます。排気時の急膨張で温度が下がり、供給エアに水分が多いと、エア切換部やサイレンサー付近で水分が凍ることがあります。

氷や異物で排気抵抗が増えると、ストロークが遅くなる、周期が乱れる、流量が下がる、最後には停止するという経過をたどります。外表面の霜だけで異常を断定せず、作動周期と流量低下を合わせて判断します。

確認順は次のとおりです。

1. サイレンサーと排気経路に氷・異物・折れ・過小径がないか
2. エアフィルターのドレンがたまっていないか
3. エアドライヤとドレン排出が正常か
4. エア配管、フィルター、レギュレーター、弁が必要空気量を通せるか
5. ポンプを吸込能力以上の速度で運転していないか

解凍前に供給エアを遮断し、残圧を解放します。火炎やメーカーが認めていない液体・不凍液を使わず、取扱説明書に従って処置してください。

再発防止は、乾燥した供給エア、適切なフィルター・ドレン、十分な排気口径、適正速度、低温運転用のメーカー対策から選びます。サイレンサーを外したまま常用すると、騒音、異物侵入、排気の向きなど別のリスクが生じるため、取扱説明書へ従います。

8. ダイヤフラム破損時は排気口から液が出る

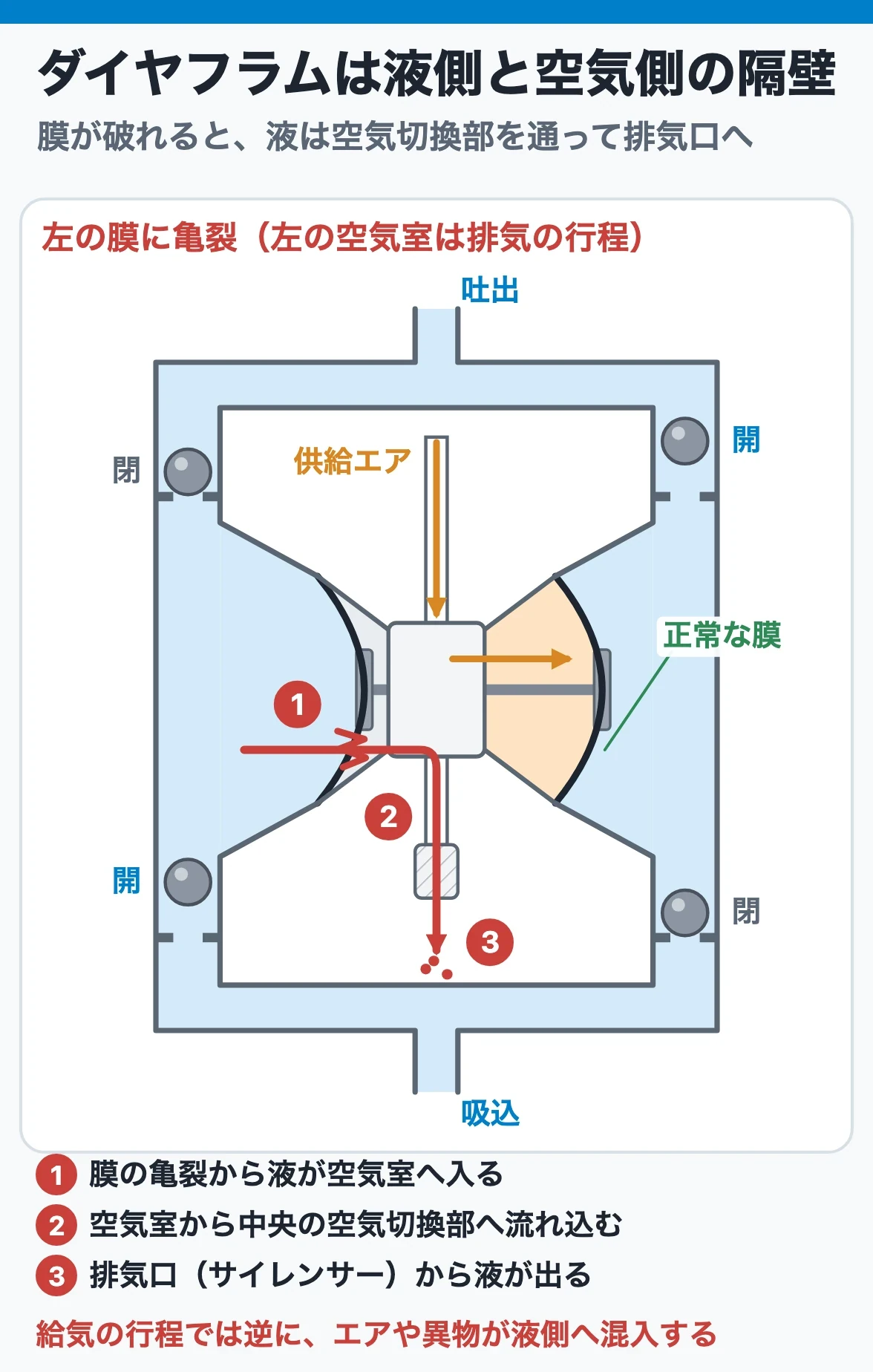

正常なダイヤフラムは、液室と空気室を隔離しています。膜に亀裂や貫通孔ができると、液が空気切換部へ入り、排気口・サイレンサー・外部排気配管から出る場合があります。

押込状態では、ポンプを止めても液側圧力によって液が流れ続ける可能性があります。反対に、供給エアやエア中の油・水分・異物が液側へ混入する可能性もあります。食品、医薬、電子材料など、汚染が重大な用途では、排気に液が見えてから対応するだけでは不十分です。

排気口から液が出たら、膜破損を疑って直ちに停止します。供給エアを遮断し、液源を隔離し、液側残圧を安全に解放してください。

危険液を扱う設備では、膜破損を前提に次を検討します。

• 排気を人、通路、着火源、食品・製品から離れた安全な場所へ導く
• 外部排気先に受け容器、ピット、防護箱などを設ける
• 排気配管・受け設備の材質を液に適合させる
• 排気背圧がポンプ性能と切替へ与える影響を確認する
• 漏液検知、二重膜、インターロックなどを用途に応じて選ぶ
• 膜、ボール、弁座、Oリングを液・温度・洗浄剤に適合させる

9. 可燃性・有毒液では接地と安全な排気先が必要

AODDは電動機を持たないため、電動ポンプより設置しやすい場合があります。しかし、液の流動、膜・弁・部品の動き、ホースや配管の材質によって静電気が発生する可能性があります。周辺の電磁弁、計器、スイッチ、照明も着火源になり得ます。

可燃性液・雰囲気で使うときは、少なくとも次を確認します。

1. 機種、材質、認証が危険場所と取扱液に適合する
2. ポンプ、導電性ホース、配管、容器、補器を指定どおり接地する
3. 蒸気が滞留しないよう換気する
4. 膜破損を想定し、排気を安全な場所へ導く
5. 漏洩を受け止め、検知し、拡大を防ぐ
6. 停止・点検時に供給エアと液の残圧を解放できる

「エア駆動＝スパークゼロ＝どこでも防爆」ではありません。ポンプ単体ではなく、液、設置場所、配管、排気、周辺機器を含むシステムとして適合性を確認します。

有毒・腐食性液では、膜破損時に排気からミストや液が出る可能性があります。排気ホースを延長する場合は、口径、長さ、背圧、材質、接地、排液方法をメーカーへ確認します。

10. 始動前・運転中・停止後の確認

始動前

• ポンプ本体と配管・ホースに亀裂、変形、漏れ、緩みがない
• 膜、ボール、弁座、Oリング、ケーシング材質が液と温度に適合する
• 吸込源の液位、吸込弁、ストレーナー、ホースつぶれを確認した
• 吐出流路と受入先が確立している
• フィルターのドレンと、必要な潤滑条件を確認した
• エア圧力、液側圧力が機種の最高使用圧力を超えない
• 可燃性液では接地、換気、排気先を確認した

運転中

• 圧力、流量、サイクル数、空気消費量が通常範囲にある
• 排気音の周期が急に変化していない
• サイレンサーとエア切換部に異常な霜・閉塞がない
• 本体、ホース、締結部、排気から漏れがない
• 配管、ホース、支持部が大きく振動していない
• 異物音、ボールの激しいチャタリング、キャビテーション音がない

停止後

1. 供給エアを遮断する
2. 設備SOPに従い、吐出側・ドレン側から液圧を安全に解放する
3. 空気側の閉じ込め圧を解放する
4. ゼロエネルギーを確認してから分解・清掃する
5. 固化、沈降、重合、凍結、腐食のおそれがある液は排出・洗浄・置換する

圧力計がゼロでも、閉塞部や逆止弁の間に圧力が閉じ込められている場合があります。分解前は設備の圧力解放手順と隔離状態を確認してください。

11. 症状から原因を切り分ける

点検は、供給エア遮断、液源隔離、残圧解放、危険液の処置を行ってから実施します。加圧中にポンプを叩いたり、ボルトを緩めたり、排気口へ顔を近づけたりしてはいけません。

旧記事にあった「スプール付近をハンマーで叩く」という応急処置は採用しません。機種にリセットボタンがある場合は、取扱説明書どおりに使用します。分解が必要なら、供給エアと液側圧力を確実に抜き、整備要領書へ従います。

12. 選定・仕様書で確認する項目

液と接液材

• 液名、濃度、不純物、洗浄液
• 運転・洗浄・停止時の最低／最高温度
• 粘度、密度、蒸気圧、発泡性、せん断感受性
• 腐食性、膨潤性、浸透性、毒性、可燃性
• 固形物の粒径、形状、濃度、硬さ、沈降性、摩耗性
• ケーシング、膜、ボール、弁座、Oリングの材質適合

配管と運転条件

• 通常／最小／最大流量、間欠・連続運転、必要差圧
• 吸込圧力、押込圧力、吸込揚程、吸込配管損失
• 吐出圧力、背圧変動、締切頻度、外部過圧シナリオ
• 乾式／湿式自吸性能、空運転可否と許容条件
• 一サイクル吐出量、最大サイクル数、空気消費量
• 供給エア圧力、品質、露点、配管径、補器Cv
• 脈動減衰器、流量計、圧力計、配管支持

安全と保全

• 危険場所への適合、接地、換気、着火源管理
• 膜破損時の外部排気先、受け設備、検知、停止方法
• 残圧解放、ドレン、洗浄、置換、ロックアウト方法
• 膜・ボール・弁座・シール・エア切換部の交換周期
• 騒音、排気ミスト、潤滑要否、予備品、整備スペース

形式名や最大流量だけで選ばず、性能曲線、耐薬品表、取扱説明書、危険場所条件を同時に確認します。

13. まとめ

AODDは、二枚のダイヤフラムを圧縮空気で交互に動かし、四個の逆止弁で液を一方向へ送るポンプです。自吸、締切失速、固形物対応などの長所がありますが、その成立範囲は機種と液・配管条件で変わります。

• 上が吐出、下が吸込。片側吐出時は反対側が吸込
• 始動時は吐出流路を開き、エアを少しずつ入れる
• 締切失速しても残圧と自動再始動に注意する
• 脈動は配管、流量計、制御へ影響する
• 凍結時は供給エア中の水分と排気抵抗を確認する
• 排気に液が出たら膜破損を疑い、直ちに停止する
• 可燃性液では接地、換気、安全な排気先まで確認する

現場で最も重要なのは、「動いているか」だけでなく、液側・空気側・排気側の三つを分けて観察し、停止時には三つのエネルギー経路を安全に遮断・解放することです。
