シーケンス制御と PLC｜起動・停止の順序を自動にする、リレー・ラダー・器具番号の入口

※本記事の参考文献には、Amazonアソシエイトのリンク（アフィリエイト広告）を含みます。

シーケンス制御は、あらかじめ決めた順序に従って、制御の各段階を次々に進める制御です。「潤滑油ポンプを起動し、油圧が上がったら本体を起動し、吐出弁を開ける」のような、起動・停止の手順を自動にするのがシーケンス制御です。

フィードバック制御が「目標に合わせて連続的に調節する」のに対し、シーケンス制御には目標値も修正動作もありません。条件が揃ったら次へ進む、揃わなければ進まない。これだけです。だから、起動条件が揃わないと起動できない「インターロック」も、シーケンス制御の一種として作られます。

この記事では、シーケンス制御の考え方、リレーから PLC への移り変わり、ラダー図の読み方の入口、電気の器具番号、そして DCS とどう分担するかを、製造部員向けに説明します。

1. シーケンス制御とは

計装の教科書は、シーケンス制御の例として温水槽を挙げています。熱水の弁を一定時間開けて閉じ、次に冷水の弁を開けて閉じる。時間が来たら次へ進む。この方式には目標値も修正動作もないので、外乱には追従しません。教科書は、温水槽の温度を保ちたければフィードバック制御を使い、シーケンスは「手順を進める」ことに使う、と分けています。

電験三種の教科書は、自動制御を3つに分け、シーケンス制御を「あらかじめ定められた順序に従い制御の各段階を逐次進めていく制御」と定義しています。自動販売機や交通信号機がこれです。

プラントでは、次の場面がシーケンス制御です。

高圧ガス保安技術の教科書も、連続プロセスのシーケンス制御の代表例として「スタートアップ・シャットダウンなどの非定常運転の自動化」を挙げています。

2. インターロックはシーケンスで作る

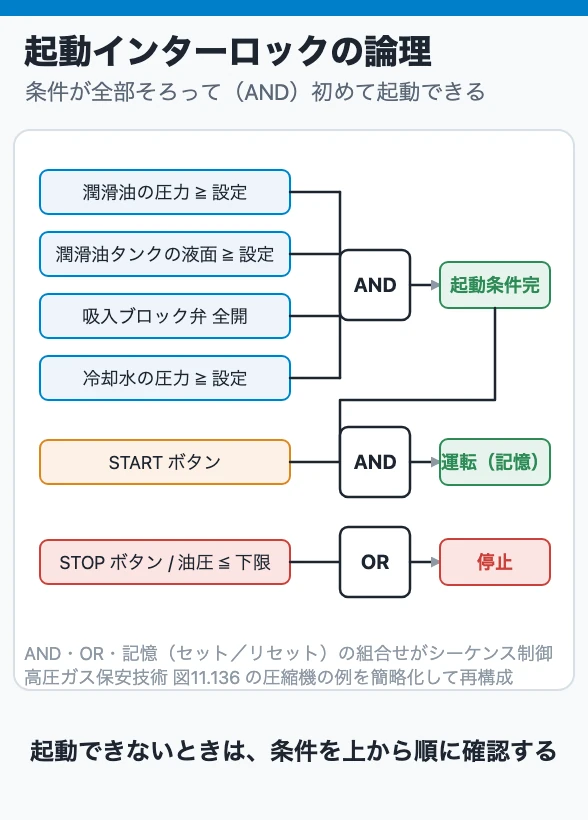

高圧ガス保安技術の教科書には、圧縮機のインターロック論理回路図があります。要素を簡略化すると次のようになります。

• 起動条件：潤滑油タンク液面が一定以上 AND 潤滑油圧力が一定以上 AND ガス吸入ブロック弁が全開 AND 冷却水圧力が一定以上 → 「起動条件完」のランプ点灯
• 起動：起動条件完 AND 現場または計器室の START ボタン AND 電力側の起動条件 → 圧縮機 RUN
• 停止：現場または計器室の STOP ボタン OR 潤滑油圧力が下限以下 OR 電力側の停止条件 → 圧縮機 STOP
• 記憶：起動信号でセット、停止信号でリセット。ボタンを離しても運転が続く

AND・OR・NOT・記憶（セット／リセット）・タイマ。シーケンス制御は、この5種類の部品の組合せでできています。「潤滑油圧力が上がらないと起動できない」「運転中に油圧が落ちたら止まる」という当たり前のことを、確実に、毎回同じように行うのがインターロックです。

3. リレーから PLC へ

シーケンス制御は、もともとリレー（電磁継電器）とタイマを電線でつないだ回路で作られていました。条件が変わるたびに配線をやり直す必要があり、複雑な回路は保守が大変でした。

計装の教科書は、従来のリレーとタイマの組合せ回路から、マイクロプロセッサを搭載した小型軽量の PLC でロジックをプログラムし、リレーで操作する組合せへ移行した、と説明しています。高圧ガス保安技術の教科書も、最近はシーケンサ（PLC の通称）で複雑かつ高度なシーケンスを簡単にプログラムできる、と書いています。

PLC の利点は、配線を変えずにプログラムを変えられることと、条件やタイマの値を画面で確認できることです。用途は、モータの起動／停止や弁の開／閉に加え、温度・流量・圧力・液位などの連続量も処理できるよう機能強化されています。

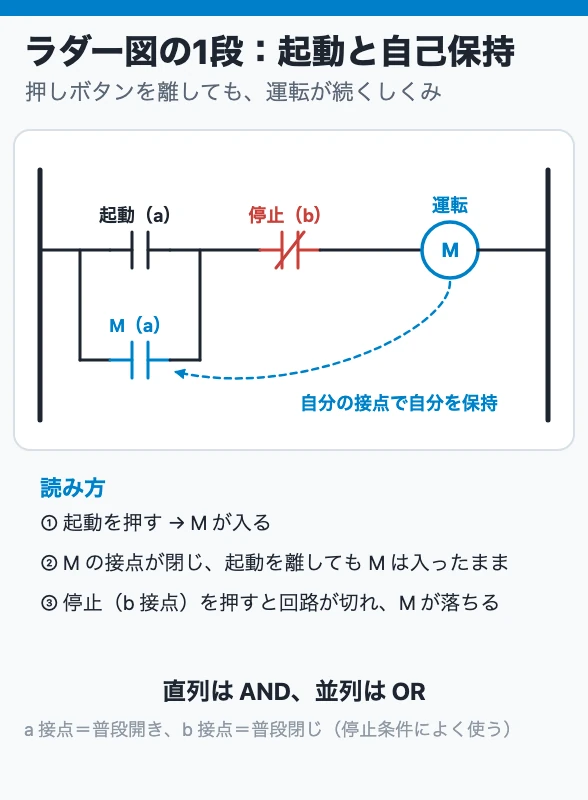

4. ラダー図の読み方の入口

PLC のプログラムは、リレー回路の図面（ラダー図）の形で書かれることが多く、電気の担当者はこれを読みます。製造部員が全部を読む必要はありませんが、入口だけ知っておくと、「なぜ起動できないか」を電気担当と話すときに役立ちます。

• 図は横の線（ラング）の集まりで、左が条件、右が出力
• 左の接点が「閉じる」条件が全部成立すると、右のコイル（出力）が入る
• 直列に並んだ接点は AND、並列に並んだ接点は OR
• 「a 接点」は普段開いていて条件成立で閉じる、「b 接点」は普段閉じていて条件成立で開く（停止条件によく使う）
• 出力コイルの状態を、自分の接点として左に戻すと「記憶（自己保持）」になる

「起動できない」と言われたら、電気担当は該当するラングを見て、どの接点が開いたままかを探します。運転員が「潤滑油の圧力スイッチが入っていないのでは」と言えれば、切り分けが速くなります。

5. 器具番号｜盤の図面の数字

電気の盤や単線結線図には、機器を数字で表す「器具番号」が使われます。日本の規格（JEM 1090）で決まっていて、代表的なものを覚えておくと図面が読めます。

「52 が落ちた」は「遮断器が開いてモータの電源が切れた」、「51 が動作した」は「過電流で保護が働いた」という意味です。計装のインターロックと電気の保護継電器は別の系統ですが、どちらもモータを止めるので、止まった原因が計装側か電気側かを切り分けるときに器具番号の知識が要ります。

6. DCS と PLC の分担

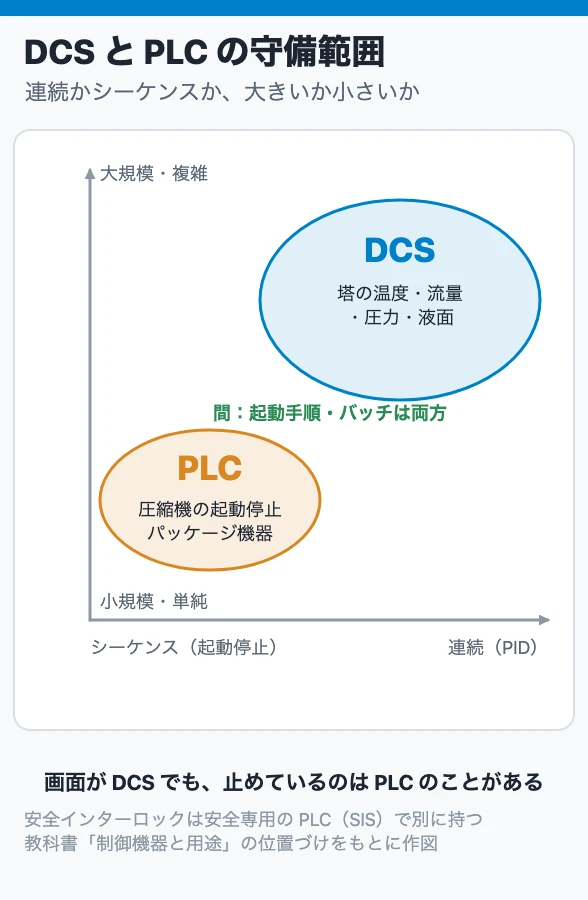

計装の教科書の「制御機器と用途」の図では、PLC は「非連続プロセス・シーケンス制御・単純小規模」、DCS は「連続プロセス・連続制御・複雑大規模」に位置づけられています。基本の分担は次のとおりです。

DCS のコントローラにもシーケンス制御の機能があり、逆に PLC も連続制御を扱えます。DCS のゲートウェイを通して PLC を接続し、DCS の画面で PLC の設備を監視するのが普通です。画面が DCS でも、実際に起動停止を判断しているのは PLC、という構成を知っておかないと、PLC の故障で設備が止まったときに DCS 側を疑い続けることになります。

7. 現場で見る場所

1. 起動条件の一覧：担当設備の起動条件（インターロック条件）を、リストとして持っておく。起動できないとき、上から順に確認する
2. 条件の表示：PLC の画面や現場盤のランプで、どの条件が未成立かが分かるか
3. どこで判断しているか：その設備の起動停止は DCS か PLC か現場盤か。故障時に誰に連絡するか
4. 器具番号：盤の図面と現物のラベルの対応。52 と 51 の位置

8. 先輩に聞かれたら答えられる3問

1. シーケンス制御とフィードバック制御の違いは何ですか。
2. ラダー図で、直列に並んだ接点と並列に並んだ接点は、それぞれ何を意味しますか。
3. 器具番号の 52 と 51 は何ですか。

答えは順に、シーケンスは決めた順序で段階を進め目標値も修正動作もない、フィードバックは目標値との差で連続的に修正する／直列は AND、並列は OR／52 は遮断器または接触器、51 は過電流継電器、です。

まとめ

シーケンス制御は、決めた順序で段階を進める制御で、起動・停止の自動化、インターロック、バッチの手順に使われます。AND・OR・NOT・記憶・タイマの組合せでできていて、昔はリレー回路、今は PLC でプログラムします。

ラダー図は左の条件が成立すると右の出力が入る、直列は AND、並列は OR と読みます。器具番号の 52 は遮断器、51 は過電流継電器です。DCS は連続制御、PLC は機械の起動停止という分担が基本で、自分の担当設備がどこで判断されているかを知っておいてください。
