電験三種の法規で問われる電路の保護と発変電所の決まりを、7つの論点に分けた辞書です。短絡（たんらく）や地絡（ちらく）で切る遮断器（しゃだんき）・地絡遮断装置（ちらくしゃだんそうち）、電界（でんかい）と磁束密度（じそくみつど）（磁束（じそく）の密度）、避雷器（ひらいき）などを確かめます。

法規の論点：電気事業法①｜電気事業法②｜関係法規｜電技の総則・絶縁｜接地工事

保護と発変電所｜電線路｜分散型電源｜電気使用場所｜施設管理の計算｜受電設備と自家発

過電流遮断器と地絡遮断装置 ── 少し上では切れず大電流で切れる
電界と磁界の上限 ── 地表上1 mで3 kV/m、磁束密度200 μT以下
通信と環境への害 ── 誘導障害・電波障害を防ぎ、PCB油は使わない
発変電所の立入防止 ── 高さと距離の和は35 kV以下で5 m以上
アークを生じる器具 ── 可燃性の物から高圧1 m・特高2 m離す
避雷器の施設場所 ── 雷が入ってくる引込口と引出口に置く
発電機の保護と常時監視をしない発電所 ── 異常で自ら止まる
まとめ
次に読む
参考文献

過電流遮断器と地絡遮断装置 ── 少し上では切れず大電流で切れる

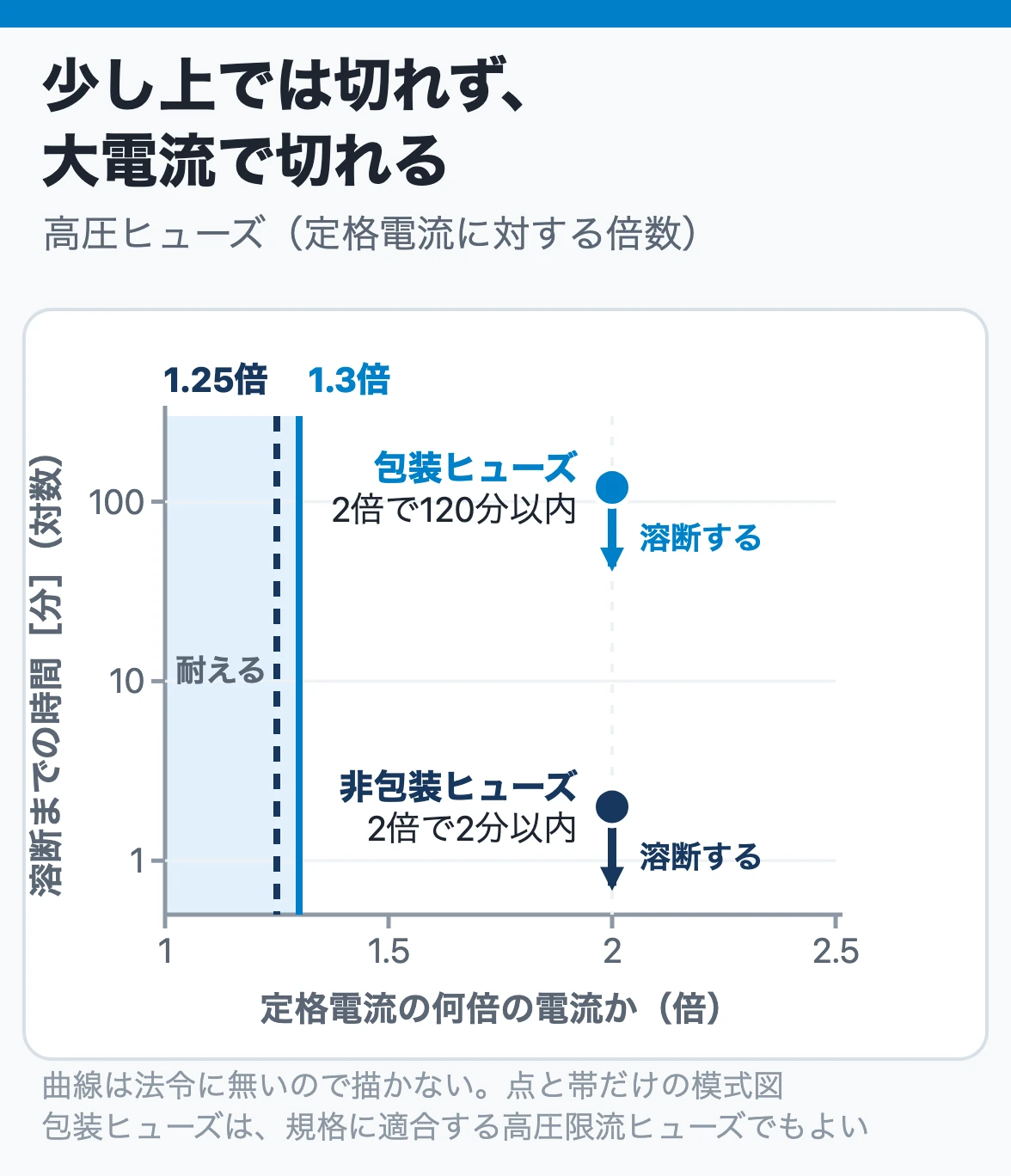

高圧ヒューズの性能：包装ヒューズは定格電流の1.3倍に耐えて2倍で120分以内、非包装ヒューズは1.25倍に耐えて2倍で2分以内に溶断する

高圧のヒューズ	耐える電流	大きな電流で溶断するまで
包装ヒューズ	1.3倍	2倍で120 分以内
非包装ヒューズ	1.25 倍（定格電流の）	2倍で2 分以内

過電流遮断器は、定格を少し超えた電流では切れず、大きく超えた電流なら決まった時間内に切れる性能にします。地絡は、別の地絡遮断装置で切ります。

問われる形	○×	ポイント
包装ヒューズは定格の1.5倍に耐え、2倍で120分以内に溶断	×	耐えるのは1.3倍
過電流遮断器は、作動に伴って異常状態を表示する	×	表示するのは開閉状態
機器に過電流遮断器を入れれば、地絡遮断装置を省ける	×	省けるのは漏電遮断器を入れたとき
C種・D種の接地抵抗が3 Ω以下なら、地絡遮断装置を省ける	○	外箱の電位がほとんど上がらない

包装ヒューズ（ほうそうひゅーず）は溶ける部分を筒に収めたもの、非包装ヒューズ（ひほうそうひゅーず）はむき出しのものです。非包装のほうが短い時間で切れます。
定格の少し上で切れないのは、ふだんの使い方で止まらないため、と考えると覚えやすいです。
短絡で作動する高圧の過電流遮断器（かでんりゅうしゃだんき）は、通る短絡電流を遮断できる能力が要ります。作動すると開閉状態を表示します（見て分かるものは除く）。
地絡遮断装置が要るのは、金属製外箱を持つ、使用電圧が60 Vを超える低圧の機械器具につながる電路です。乾燥した場所、2重絶縁の機器、接地抵抗が3 Ω以下のときなどは省けます。
外箱の接地を省ける絶縁変圧器には、容量の限定があります。地絡遮断装置を省ける絶縁変圧器は、機械器具側が300 V以下なら容量を問いません。

関連：外箱の接地を省ける場合

電界と磁界の上限 ── 地表上1 mで3 kV/m、磁束密度200 μT以下

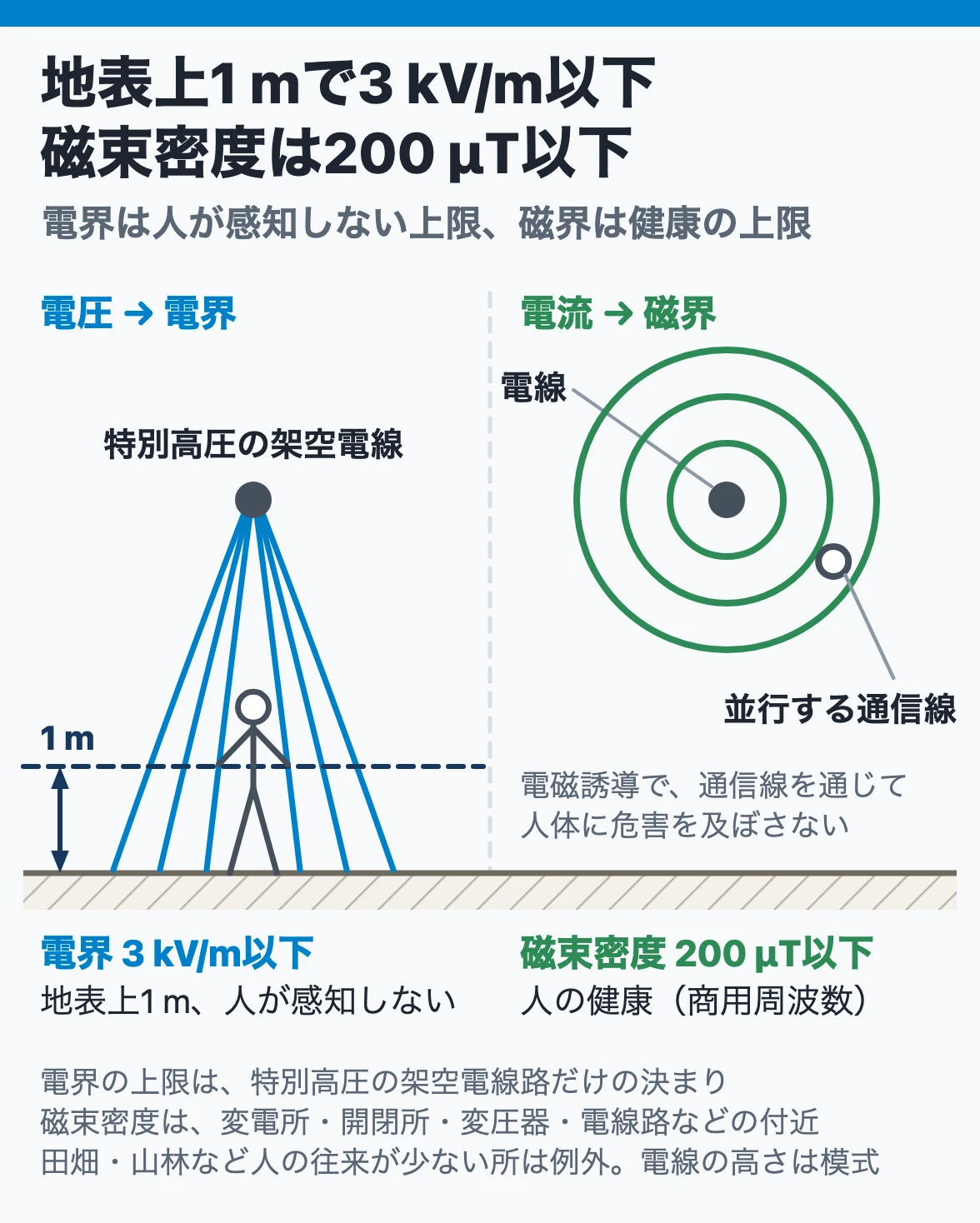

電線のまわりの電界と磁界：特別高圧架空電線の電界は地表上1 mで3 kV/m以下、磁界は磁束密度200 μT以下とし、通信線を通じた電磁誘導の危害も防ぐ

作用	上限	守る相手
静電誘導（電界）	高さ1 m（地表上）で3 kV/m以下	人が感知しない（特別高圧の架空電線路）
電磁誘導（弱電流電線路を通じて）	数値の上限なし	人体に危害を及ぼさない（特別高圧の架空電線路）
電磁誘導（磁界）	200 μT以下（商用周波数）	人の健康（変電所・開閉所・変圧器・電線路など）

電圧がつくる電界は「人が感知しない」、電流がつくる磁界は「人の健康」を基準に上限を決めています。

問われる形	○×	ポイント
特別高圧架空電線路の電界は、地表上1 mで5 kV/m以下	×	上限は3 kV/m以下
静電誘導で、弱電流電線路を通じた人体への危害を防ぐ	×	弱電流電線路を通じるのは電磁誘導
変電所の付近の上限は、磁界の強さで決めている	×	決めているのは磁束密度。上限は200 μT以下（商用周波数）
変電所の磁界の規制は、通信設備を守るため	×	守るのは人の健康

静電誘導（せいでんゆうどう）は、高い電圧の電線のまわりの電界で、地上の人や物に電荷が片寄る現象です。傘の柄でぴりっと感じるのがこれです。
電磁誘導（でんじゆうどう）は、電流がつくる磁界が、並行する通信線などに電圧を生じさせる現象です。
磁束密度の単位はテスラで、マイクロは100万分の1です。変電所等も変圧器・電線路も、上限は同じ値です。
田畑・山林など人の往来が少ない所で、人体に危害を及ぼさないように施設すれば、電界と磁界の上限によらなくてかまいません。

通信と環境への害 ── 誘導障害・電波障害を防ぎ、PCB油は使わない

守る相手	害	決まり
架空弱電流電線（通信線）	誘導障害	低高圧の架空電線と並行するとき2 m以上離す。なお障害があれば、ねん架（ねんか）や接地した金属線
無線設備	電波・高周波電流による障害	継続的かつ重大な障害を及ぼさない
土と水	絶縁油（ぜつえんゆ）の流出	中性点直接接地式の電路の変圧器の所は、構外への流出と地下への浸透を防ぐ
人と環境	有害な物質	PCBを含む絶縁油を使う機器と電線は、電路に施設しない

通信は離隔とねん架、無線は電波の抑制、環境は絶縁油の流出防止とPCBの禁止で守ります。

問われる形	○×	ポイント
架空弱電流電線路と接近・交差するとき、2 m以上離す	×	誘導障害の決まりは「並行」するとき
交流架空電線路は、電線を適当な距離で遮へいする	×	対策はねん架
電気機械器具は、無線設備に一時的かつ重大な障害を与えない	×	「継続的かつ重大」な障害
中性点抵抗接地式の電路の変圧器の所で、絶縁油の流出を防ぐ	×	中性点直接接地式の電路

誘導障害（ゆうどうしょうがい）は、電線の誘導作用で通信線に雑音などの障害が出ることです。ねん架は、3本の電線の位置を一定の距離ごとに入れ替えて、誘導を打ち消し合わせる対策です。
電線と通信線の間に、金属線（5.26kN以上又は直径4mm以上の硬銅線を2条以上・D種接地）を張る対策もあります。
PCB（ぴーしーびー）は、かつて絶縁油に使われた有害な物質です。含まないとみなす絶縁油は0.5 mg/kg以下（重量比0.00005%）のものです。取り外したPCB入りの機器を、施設し直すことはできません。
変電所などのばい煙は、発電用火力設備の技術基準を準用し、電気事業法の体系で規制します。
急傾斜地崩壊危険区域では、設備ががけの崩壊を助長・誘発しないように施設します。

発変電所の立入防止 ── 高さと距離の和は35 kV以下で5 m以上

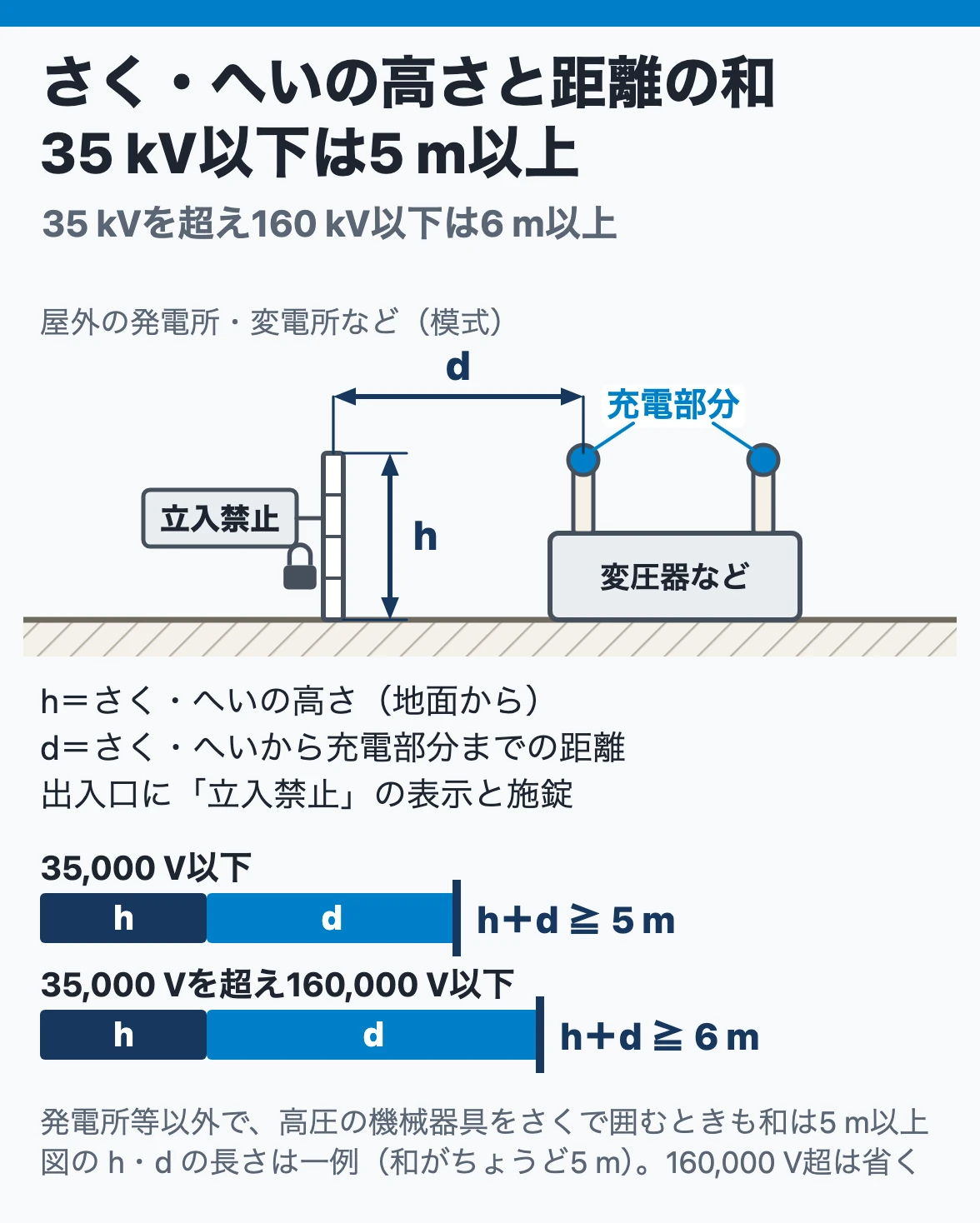

発変電所の立入防止：さく・へいの高さと充電部分までの距離の和を、35,000 V以下で5 m以上、35,000 Vを超え160,000 V以下で6 m以上にし、出入口に表示と施錠をする

施設する所	さく・へいの高さと充電部分までの距離の和	ほかの条件
高圧の機械器具（さく・へいで囲む方法）	5 m以上	危険の表示
特別高圧の発電所等（35,000 V以下）	5 m以上	出入口に立入禁止の表示と施錠
特別高圧の発電所等（35,000 Vを超え160,000 V以下）	6 m以上	同じ
特別高圧の発電所等（160,000 V超）	6+c m以上（c＝(使用電圧−160,000V)/10,000Vの小数点以下切り上げ×0.12）	同じ

取扱者以外の人を近づけないため、電圧が高いほど、さく・へいの高さと距離の和を大きくします。

問われる形	○×	ポイント
35,000 Vを超え160,000 V以下でも、和は5 mでよい	×	6 m以上
出入口に監視装置を設けて、出入りを制限する	×	施錠装置で施錠する等
工場等の構内なら、表示だけで高圧の機械器具を施設できる	×	構内でも、さく・へいは省けない
電線にケーブルを使い、人が触れない高さに高圧の機械器具を置く	○	地表上4.5 m以上（市街地外は4m）なら、さく・へいは無くてよい

法令は、高圧・特別高圧の機器に「取扱者以外の者」が容易に触れないよう求めています。「技術者」ではありません。
高圧の機械器具は、取扱者以外が出入りできない屋内や、D種接地した金属製の箱に収める方法でも施設できます。
工場等の構内で省けるのは、和と表示だけです。簡易接触防護措置で済むのは、充電部分が露出しない機械器具に限ります。
工場・現場では、屋外の受電設備のまわりのさくと表示、電気室の施錠と鍵の管理が、この決まりの形です。

アークを生じる器具 ── 可燃性の物から高圧1 m・特高2 m離す

器具の電圧	可燃性の物との離隔	離さなくてよい場合
高圧	1 m以上	耐火性の物で囲むか、間を隔てる
特別高圧（35,000 V以下）	2 m以上（アークの方向・長さを制限すれば1m）	同じ
特別高圧（35,000 V超）	2 m以上	同じ

アークは高温なので、燃える物から離すか、火に耐える物で隔てます。

問われる形	○×	ポイント
アークを生じる器具は、燃えない壁からも決まった距離を離す	×	離す相手は、木製の壁や天井などの可燃性の物
特別高圧（35,000 V超）の器具は、3 m以上離す	×	2 m以上。表に3 mは無い
難燃性の物で隔てれば、離さなくてよい	×	隔てるのは耐火性の物
ガス絶縁機器の絶縁ガスは、可燃性・腐食性・爆発性が無いもの	×	3つ目は有毒性

アークを生じる器具（あーくをしょうじるきぐ）は、開閉器・遮断器・避雷器のように、動作のときアーク（空気中の放電の火花）を出す器具です。
難燃性は燃えにくいだけで、高温のアークにさらされれば燃えることがあります。
ガス絶縁機器は、圧力を受ける部分が最高使用圧力に十分耐え、安全なものにします。最高使用圧力の前に圧力を下げる機能と、異常な圧力を早く見つける機能も要ります。

避雷器の施設場所 ── 雷が入ってくる引込口と引出口に置く

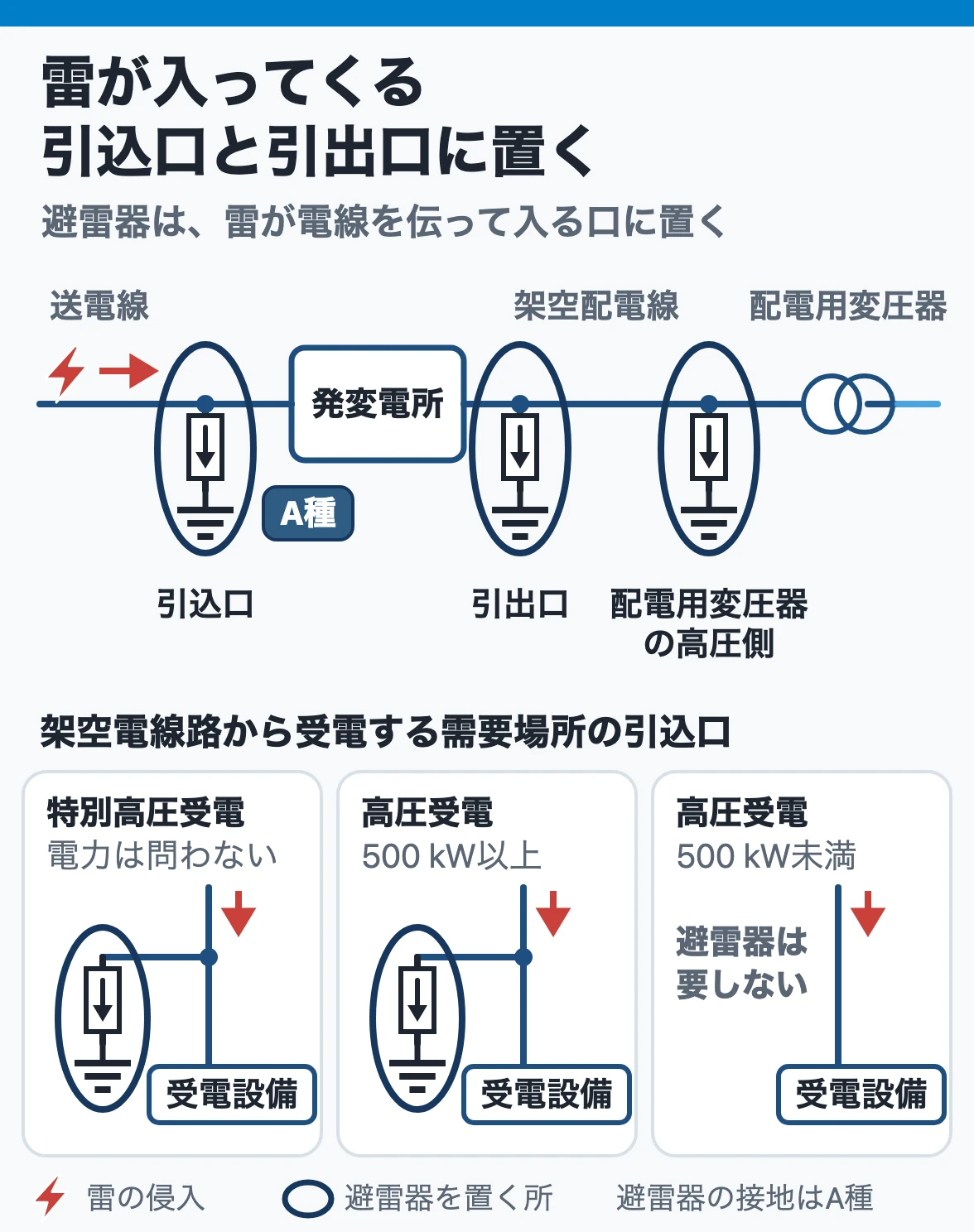

避雷器を置く所：発変電所の架空電線の引込口と引出口、配電用変圧器の高圧側、架空電線路から受電する500 kW以上の高圧の需要場所と特別高圧の需要場所の引込口

置く所	置く口	条件
発電所・蓄電所・変電所など	架空電線の引込口（ひきこみぐち）と引出口（ひきだしぐち）	両方に置く
配電用変圧器	高圧側・特別高圧側	架空電線路に接続するもの
高圧架空電線路から受電する需要場所	引込口	受電電力が500 kW以上
特別高圧架空電線路から受電する需要場所	引込口	受電電力によらない

雷は架空電線を伝って入ってくるので、電線が出入りする口に避雷器を置きます。

問われる形	○×	ポイント
発変電所の架空電線の引出口には、避雷器は要らない	×	引込口と引出口の両方に置く
高圧で受電電力が50 kWの需要場所の引込口に必要	×	義務は500 kW以上の所だけ
高圧で受電電力がちょうど境目の値の需要場所に必要	○	500 kW以上は、境目の値を含む
受電用設備の高圧側に、避雷器を置くと定めている	×	条文の言葉は、配電用変圧器

避雷器は、雷の高い電圧を大地へ逃がして、機器の絶縁破壊を防ぎます。接地はA種接地工事です。
受電電力の線引きは、電気設備の技術基準の解釈第37条第1項〜第3項にあります。省令の条文には、数字がありません。
直接つながる電線が短い所は、省けます。使用電圧が60,000 Vを超える特別高圧電路で、同じ母線に架空電線路が多くつながる所も省けます。
引出口は、電気が出ていく側でも雷が落ちれば伝ってくるので、引込口と同じく置きます。

発電機の保護と常時監視をしない発電所 ── 異常で自ら止まる

自動で電路から遮断する異常	対象	容量・出力
過電流	すべての発電機	条件なし
圧油装置の油圧などが著しく低下	水車で動かす発電機	500 kV·A以上
油圧・空気圧などが著しく低下	風車で動かす発電機	100 kV·A以上
スラスト軸受の温度が著しく上昇	水車発電機	2,000 kV·A以上
発電機の内部の故障	発電機	10,000 kV·A以上
スラスト軸受の著しい摩耗・温度上昇	蒸気タービン	定格出力が10,000 kWを超える

異常の兆しで発電機を自動で止め、人が常にいない発電所は、異常のとき安全かつ確実に止まるようにします。

問われる形	○×	ポイント
発電機には、過電圧で自動的に遮断する装置を施設する	×	容量によらず求めるのは過電流
水車の圧油装置の油圧が著しく上昇したら遮断する	×	遮断は「低下」のとき。上昇はスラスト軸受の温度
随時巡回方式は、技術員が必要に応じて巡回する	×	「適当な間隔をおいて」巡回する
水力の随時巡回方式で、出力を3,000 kWにした	×	出力は2,000 kW未満

方式	技術員	行うこと
随時巡回方式	適当な間隔をおいて巡回する	運転状態の監視
随時監視制御方式	必要に応じて出向く	運転状態の監視・制御などの措置
遠隔常時監視制御方式	制御所に常時駐在する	運転状態の監視・制御を遠隔で

3方式とも、監視するのは「技術員」です。随時監視制御方式は、異常を技術員へ知らせる警報装置を置きます。
常時監視をしない発電所や変電所は、異常のとき安全かつ確実に「停止」できる措置を講じます。
水力の随時巡回方式は、出力2,000 kW未満に限ります。内燃力は1,000 kW未満です。風力と太陽電池には、出力の上限がありません。
蓄電池（非常用予備電源を除く）は、過電圧・過電流・制御装置の異常などで自動的に切り離します。

まとめ

過電流遮断器は少し上で切れず大電流で切れ、地絡は地絡遮断装置で切ります。

電界・磁界、通信、環境への害は、守る相手ごとに上限や禁止があります。

人を近づけず、アークを燃え移らせず、雷は口で止め、発電機は異常で自ら止めます。
